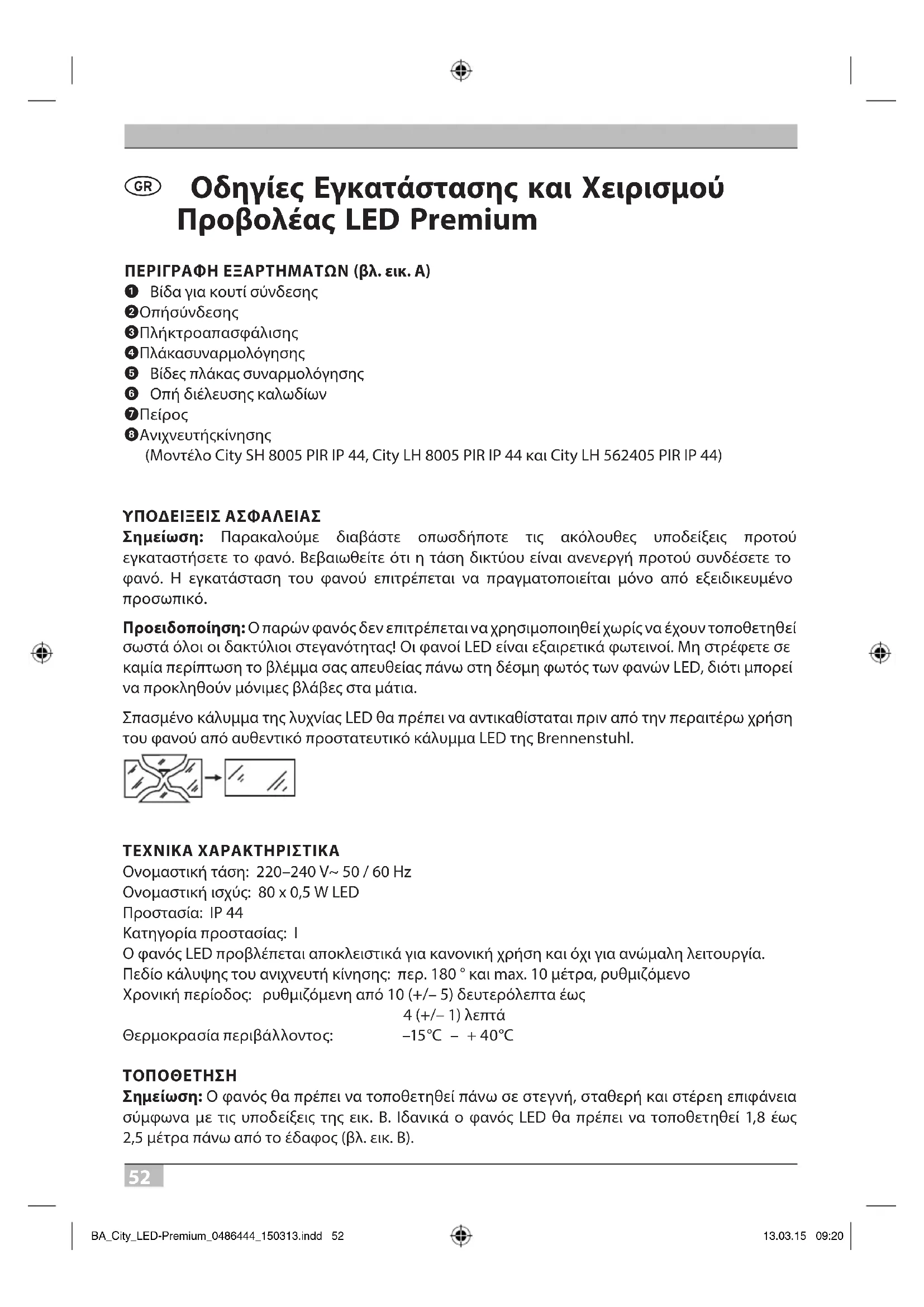

Οδηγίε Εγκατάσταση και Χειρισού Προβολέα LED Premium ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΝ (βλ. εικ. A)

Βίδα για κουτί σύνδεσης

Πλάκα συναρμολόγησης

Βίδες πλάκας συναρμολόγησης

Οπή διέλευσης καλωδίων

Ανιχνευτής κίνησης (Μοντέλο City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 και City LH 562405 PIR IP 44) ΥΠΟΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Σηείωση: Παρακαλούμε διαβάστε οπωσδήποτε τις ακόλουθες υποδείξεις προτού εγκαταστήσετε το φανό. Βεβαιωθείτε ότι η τάση δικτύου είναι ανενεργή προτού συνδέσετε το φανό. Η εγκατάσταση του φανού επιτρέπεται να πραγματοποιείται μόνο από εξειδικευμένο

Προειδοποίηση: Ο παρών φανός δεν επιτρέπεται να χρησιμοποιηθεί χωρίς να έχουν τοποθετηθεί σωστά όλοι οι δακτύλιοι στεγανότητας! Οι φανοί LED είναι εξαιρετικά φωτεινοί. Μη στρέφετε σε καμία περίπτωση το βλέμμα σας απευθείας πάνω στη δέσμη φωτός των φανών LED, διότι μπορεί να προκληθούν μόνιμες βλάβες στα μάτια. Σπασμένο κάλυμμα της λυχνίας LED θα πρέπει να αντικαθίσταται πριν από την περαιτέρω χρήση του φανού από αυθεντικό προστατευτικό κάλυμμα LED της Brennenstuhl. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση: 220–240V~ 50 / 60Hz Ονομαστική ισχύς: 80 x 0,5W LED Προστασία: IP 44 Κατηγορία προστασίας: I Ο φανός LED προβλέπεται αποκλειστικά για κανονική χρήση και όχι για ανώμαλη λειτουργία. Πεδίο κάλυψης του ανιχνευτή κίνησης: περ. 180 ° και max. 10 μέτρα, ρυθμιζόμενο Χρονική περίοδος: ρυθμιζόμενη από 10 (+/– 5) δευτερόλεπτα έως 4 (+/– 1) λεπτά Θερμοκρα σία περιβά λ λοντο ς: –15 °C – + 4 0 °C

Σηείωση: Ο φανός θα πρέπει να τοποθετηθεί πάνω σε στεγνή, σταθερή και στέρεη επιφάνεια σύμφωνα με τις υποδείξεις της εικ. B. Ιδανικά ο φανός LED θα πρέπει να τοποθετηθεί 1,8 έως 2,5 μέτρα πάνω από το έδαφος (βλ. εικ. B). BA_City_LED-Premium_0486444_150313.indd 52 13.03.15 09:2053

Προβολέα LED Premium Οδηγίε χρήση Εγκατάσταση φανού (βλ. εικ. A) Χαλαρώστε τη βίδα

στο κουτί σύνδεσης, πιέστε το πλήκτρο απασφάλισης

και αφαιρέστε στη συνέχεια την πλάκα συναρμολόγησης

. Χρησιμοποιήστε την πλάκα συναρμολόγησης για να σημειώσετε τις θέσεις των οπών για τις βίδες πάνω στην επιφάνεια τοποθέτησης. Σηαντική σηείωση: Δώστε προσοχή έτσι ώστε να μην τρυπήσετε κρυφές καλωδιώσεις. Οδηγήστε το ηλεκτρικό καλώδιο μέσα από την οπή διέλευσης καλωδίων

συναρμολόγησης και στερεώστε την στη συνέχεια με τη βοήθεια των βιδών

τοίχο. Συνδέστε το ηλεκτρικό καλώδιο σύμφωνα με την εικ. Βεβαιωθείτε ότι η μόνωση έχει προσαρμοστεί σωστά. A στην οπή σύνδεσης

(N = μπλε καλώδιο, = πράσινο / κίτρινο καλώδιο, L = καφέ καλώδιο). Στερεώστε το σώμα του λαμπτήρα πάλι πάνω στην πλάκα συναρμολόγησης. Για το σκοπό αυτό πιέστε το πλήκτρο απασφάλισης

και σπρώξτε το φανό πάνω στην πλάκα συναρμολόγησης έως ότου το πλήκτρο απασφάλισης

ασφαλίσει και πάλι. Ασφαλίστε τη σύνδεση μέσω της βίδας στο κουτί σύνδεσης

Ρυθμίστε την επιθυμητή κατεύθυνση φωτισμού και σφίξτε τις βίδες. Ενεργοποιήστε την κεντρική παροχή ρεύματος. Μόνο για το οντέλο City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 και City LH 562405 PIR IP 44 Ο ανιχνευτής κίνησης δεν θα πρέπει να είναι στραμμένος προς πηγές θερμότητας όπως γκριλ, κλιματιστικά, άλλους εξωτερικούς φωτισμούς, κινούμενα αυτοκίνητα και αεραγωγούς, προκειμένου να αποφευχθεί η ακούσια ενεργοποίηση. Για τον ίδιο λόγο ο ανιχνευτής κίνησης δεν πρέπει να τοποθετείται σε περιοχές με ισχυρές ηλεκτρομαγνητικές παρεμβολές. Μην προσανατολίζετε τη συσκευή προς αντανακλαστικές επιφάνειες, όπως λείους λευκούς τοίχους, πισίνες, κτλ. Τα τεχνικά χαρακτηριστικά για το πεδίο κάλυψης (max. 10 μέτρα σε 180 °) μπορούν να διαφέρουν ελαφρώς ανάλογα με το ύψος και τη θέση εγκατάστασης. Το πεδίο κάλυψης της συσκευής μπορεί να μεταβληθεί επίσης και σε αλλαγές θερμοκρασίας. Προτού επιλέξετε τη θέση εγκατάστασης της συσκευής, θα πρέπει να γνωρίζετε ότι ο ανιχνευτής κίνησης αντιδρά με μεγαλύτερη ευαισθησία σε κινήσεις, οι οποίες κατευθύνονται εγκάρσια στο πεδίο κάλυψής του και λιγότερο σε κινήσεις που κατευθύνονται κάθετα προς και από αυτόν (βλ. εικ.C). Εάν η κίνηση κατευθύνεται απευθείας προς ή από τον ανιχνευτή κίνησης, το πεδίο κάλυψης μειώνεται σημαντικά (βλ. εικ. C). Στον ανιχνευτή κίνησης υπάρχουν δύο διακόπτες ρύθμισης (βλ. εικ. D) Ρύθιση χρόνου (TIME): Η διάρκεια της χρονικής περιόδου κατά την οποία το φως παραμένει αναμμένο κατόπιν ενεργοποίησης μπορεί να ρυθμιστεί μεταξύ 10 (+/– 5) δευτερολέπτων και 4 (+/– 1) λεπτών. Περιστρέφοντας το διακόπτη ρύθμισης TIME από (+) προς (–) η χρονική διάρκεια μειώνεται. Σηείωση: Εφόσον το φως ενεργοποιήθηκε μια φορά από τον ανιχνευτή κίνησης, η χρονική διάρκεια ξεκινάει εκ νέου σε κάθε περαιτέρω ανίχνευση κίνησης. BA_City_LED-Premium_0486444_150313.indd 53 13.03.15 09:2054

Οδηγίε χρήση Προβολέα LED Premium Ρύθιση φωτό (LUX): Η μονάδα ρύθμισης LUX διαθέτει έναν σαρωτή (φωτοκύτταρο), ο οποίος αναγνωρίζει το φως της ημέρας και το σκοτάδι. Το σύμβολο () σημαίνει ότι ο ανιχνευτής κίνησης ενεργοποιείται και ημέρα και νύχτα, ενώ στο σύμβολο () αντιδρά μόνο τη νύχτα. Ρύθιση διακόπτη ρύθιση (βλ. εικ. D) Τοποθετήστε το διακόπτη ρύθμισης LUX στο σύμβολο () και περιμένετε μόνο λίγα δευτερόλεπτα. Βεβαιωθείτε ότι ο διακόπτης ρύθμισης TIME είναι τοποθετημένος στο ελάχιστο (–). Το φως ανάβει τώρα και παραμένει αναμμένο για λίγα δευτερόλεπτα. Προσανατολίστε τον ανιχνευτή κίνησης κάθετα κατά τέτοιο τρόπο ώστε να καλύπτεται το επιθυμητό πεδίο. Πείτε σε ένα άτομο να περάσει εγκάρσια μέσα από το πεδίο ανίχνευσης και μετατοπίστε τη γωνία του αισθητήρα έως ότου ο φανός ενεργοποιηθεί με την κίνηση (βλ. εικ. C). Τοποθετήστε το διακόπτη ρύθμισης TIME στη επιθυμητή ώρα ενεργοποίησης. Για να ρυθμίσετε το κατώφλι LUX, κατά το οποίο το φως θα ενεργοποιείται στο σκοτάδι αυτόματα, περιστρέψτε το διακόπτη ρύθμισης LUX από φως ημέρας σε νύχτα. Σηείωση: Σε περίπτωση που το φως θα πρέπει να ενεργοποιείται νωρίτερα, π.χ. στο λυκόφως, περιμένετε έως την επιθυμητή ένταση φωτός, περιστρέψτε στη συνέχεια αργά το διακόπτη ρύθμισης LUX προς την κατεύθυνση της θέσης φωτός ημέρας, ενώ κάποιο άτομο περνάει μέσα από το κέντρο του πεδίου κάλυψης. Αφήστε το διακόπτη ρύθμισης LUX όταν ανάψει το φως. Λειτουργία διαρκού φωτισού Εγκαθιστώντας διακόπτη δικτύου (διακόπτη τοίχου) στην διακλάδωση δικτύου είναι δυνατή η λειτουργία συνεχούς φωτισμού στα μοντέλα με αισθητήρα κίνησης:

1. Ενεργοποίηση διαρκού φωτισού:

Ανοίξτε και κλείστε το διακόπτη 2 φορές γρήγορα (σε 2 δευτερόλεπτα). Ο προβολέας ρυθμίζεται για 4 ώρες στη λειτουργία διαρκούς φωτισμού. Στη συνέχεια μεταβαίνει αυτόματα στη λειτουργία με ανιχνευτή κίνησης.

2. Απενεργοποίηση διαρκού φωτισού:

Ανοίξτε και κλείστε το διακόπτη 1 φορά. Απενεργοποιείται η λυχνία και τίθεται σε λειτουργία ο ανιχνευτής κίνησης. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ Ο προβολέας LED δεν περιέχει στοιχεία, τα οποία θα πρέπει να συντηρούνται. Οι λυχνίες LED δεν αντικαθίστανται. Για τον καθαρισμό χρησιμοποιήστε ένα στεγνό ή ελαφρώς νωπό πανί και μη χρησιμοποιείτε διαλυτικές ουσίες, διαβρωτικά καθαριστικά υλικά, κτλ.

Να απορρίπτετε τις ηλεκτρικές συσκευές πάντα με περιβαλλοντικά υπεύθυνο τρόπο. Οι ηλεκτρονικέ συσκευέ δεν αποτελούν οικιακά απορρίατα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών παλαιών συσκευών, οι μεταχειρισμένες ηλεκτρικές συσκευές θα πρέπει να συλλέγονται ξεχωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Μπορείτε να ενημερωθείτε από το δήμο ή την κοινότητά σας όσον αφορά τις δυνατότητες απόρριψης των άχρηστων

Προβολέα LED Premium Οδηγίε χρήση ΑΝΤΙΜΕΤΠΙΣΗ ΣΦΑΛΜΑΤΝ ΚΑΙ ΥΠΟΕΙΞΕΙΣ ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ Πρόβληα Πιθανή αιτία Προτεινόενη λύση Το φως δεν ανάβει με την κίνηση μέσα στο πεδίο

1. Χωρίς ρεύμα. Ελέγξτε όλες τις συνδέσεις και

ασφά λειες / διακόπ τες.

2. Ο φωτισμός στην κοντινή

περιοχή είναι πολύ έντονος. Ρυθμίστε τον ανιχνευτή κίνησης εκ νέου ή αλλάξτε τη θέση τοποθέτησης της

3. Οι διακόπτες ρύθμισης σε

λάθος θέση. Ρυθμίστε εκ νέου τη γωνία του αισθητήρα ή τους διακόπτες

Το φως ενεργοποιείται από άγνωστη αιτία (ακούσια ενεργοποίηση)

1. Ο ανιχνευτής κίνησης

ενεργοποιείται από πηγές θερμότητας όπως κλιματιστικά, αεραγωγούς, εξαερισμούς συσκευών θέρμανσης, γκριλ, άλλους εξωτερικούς φωτισμούς ή κινούμενα αυτοκίνητα. Στρέψτε την κεφαλή του αισθητήρα μακριά από τέτοιες

2. Ζώ α / πουλιά ή κατοικίδια. Ο εκ νέου προσανατολισμός

της κεφαλής του αισθητήρα μπορεί να βοηθήσει.

3. Αντανακλάσεις από

πισίνες ή αντανακλαστικέ επιφάνειες. Προσανατολίστε εκ νέου τον ανιχνευτή κίνησης. Σηείωση: Όλε οι συσκευέ ε αισθητήρα PIR είναι πιο ευαίσθητε σε καιρικέ συνθήκε ψύχου παρά στη ζέστη. ΚΑΤΑΣΚΕΥΑΣΤΗΣ Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_City_LED-Premium_0486444_150313.indd 55 13.03.15 09:2056
