City - Lampa BRENNENSTUHL - Bezmaksas lietošanas instrukcija

Produkta veids	LED āra prožektors ar kustības detektoru
Zīmols	Brennenstuhl
Modelis	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Barošanas elektrotīkls	220–240 V~ 50/60 Hz
Nominālā jauda	80 LED (0,5 W) (40 W kopējā)
Aizsardzības tips	IP44
Aizsardzības klase	I
Noteikšanas leņķis	180°
Uztveršanas attālums	Līdz 10 metriem (regulējams)
Regulējams aizkaves laiks	No 10 s (±5 s) līdz 4 min (±1 min)
Gaismas sliekšņa regulēšana	Diena/nakts ar LUX regulatoru
Darbības temperatūra	-15°C līdz +40°C
Ieteicamais montāžas augstums	1,8 m līdz 2,5 m
Funkcijas	PIR kustības detektors, nepārtrauktas apgaismošanas režīms (4 stundas)
Apkope	Tīrīšana ar sausu vai nedaudz mitru drāniņu
Drošība	Neskatieties LED starā; uzstādīšanu veic kvalificēts elektriķis
Rezerves daļas	LED nav nomaināmas; Brennenstuhl oriģinālais aizsargstikls
Piegādātie aksesuāri	Dībeļi, skrūves, savienojuma spailes

Bieži uzdotie jautājumi - City BRENNENSTUHL

Kā uzstādīt City prožektoru?

Uzstādīšana jāveic kvalificētam elektriķim. Pirms jebkādas darbības atslēdziet strāvu. Piestipriniet montāžas plāksni pie sienas 1,8 līdz 2,5 m augstumā, pievienojiet vadus (N=zils, L=brūns, ⏻=zaļš/dzeltens) savienojuma spailei, pēc tam aizāķējiet lampas korpusu.

Kā noregulēt kustības detektoru?

Detektoram ir divi regulatori: TIME aizkaves laikam (10 s līdz 4 min) un LUX gaismas slieksnim. Vispirms iestatiet LUX uz (*) (diena un nakts) un TIME uz minimālo, pēc tam noregulējiet sensora orientāciju, lai aptvertu vēlamo zonu.

Ko darīt, ja gaisma neiedegas, kad ir kustība?

Vispirms pārbaudiet barošanu (drošinātāji, savienojumi). Pārliecinieties, ka LUX regulators nav iestatīts pārāk zemu (tikai nakts režīms) un ka sensors nav vērsts pret siltuma avotu vai atstarojošu virsmu.

Kā ieslēgt nepārtraukto apgaismojumu?

Lai ieslēgtu nepārtraukto režīmu, ātri pārslēdziet sienas slēdzi 2 reizes 2 sekunžu laikā (OFF-ON-OFF-ON). Lampā degs 4 stundas pēc kārtas, pēc tam tā atgriezīsies noteikšanas režīmā. Lai deaktivizētu, pārslēdziet vienu reizi OFF-ON.

Kā tīrīt prožektoru?

Izmantojiet sausu vai nedaudz mitru drāniņu. Nekad neizmantojiet šķīdinātājus, korozīvus vai abrazīvus līdzekļus, kas var sabojāt korpusu vai stiklu.

Vai LED ir nomaināmas?

Nē, LED nav nomaināmas. Prožektorā nav apkopes prasošu komponentu. Bojājuma gadījumā jānomaina visa ierīce.

Kāds ir kustības detektora tālums?

Maksimālais tālums ir 10 metri ar noteikšanas leņķi 180°. Šīs vērtības var mainīties atkarībā no montāžas augstuma un laika apstākļiem.

Vai šo prožektoru var izmantot iekštelpās?

Prožektors ir paredzēts izmantošanai ārpus telpām (IP44). To var izmantot iekštelpās mitrās telpās, piemēram, garāžā, bet uzstādīšanai jāievēro tie paši drošības noteikumi.

Ko darīt negaidītas ieslēgšanās gadījumā?

Pārorientējiet sensoru, lai izvairītos no siltuma avotiem (kondicionieris, grils, automašīnas) un atstarojošām virsmām. Sensors ir jutīgāks pret šķērsvirziena kustībām nekā pret frontālām kustībām.

Kā noregulēt dienas gaismas jutību?

Pagrieziet regulatoru LUX: uz simbola (*) detektors darbojas dienu un nakti; uz simbola (C) tas darbojas tikai naktī. Precīzai regulēšanai nogaidiet vēlamo gaismas līmeni un lēnām grieziet pogu, līdz gaisma iedegas.

LIETOŠANAS INSTRUKCIJA City BRENNENSTUHL

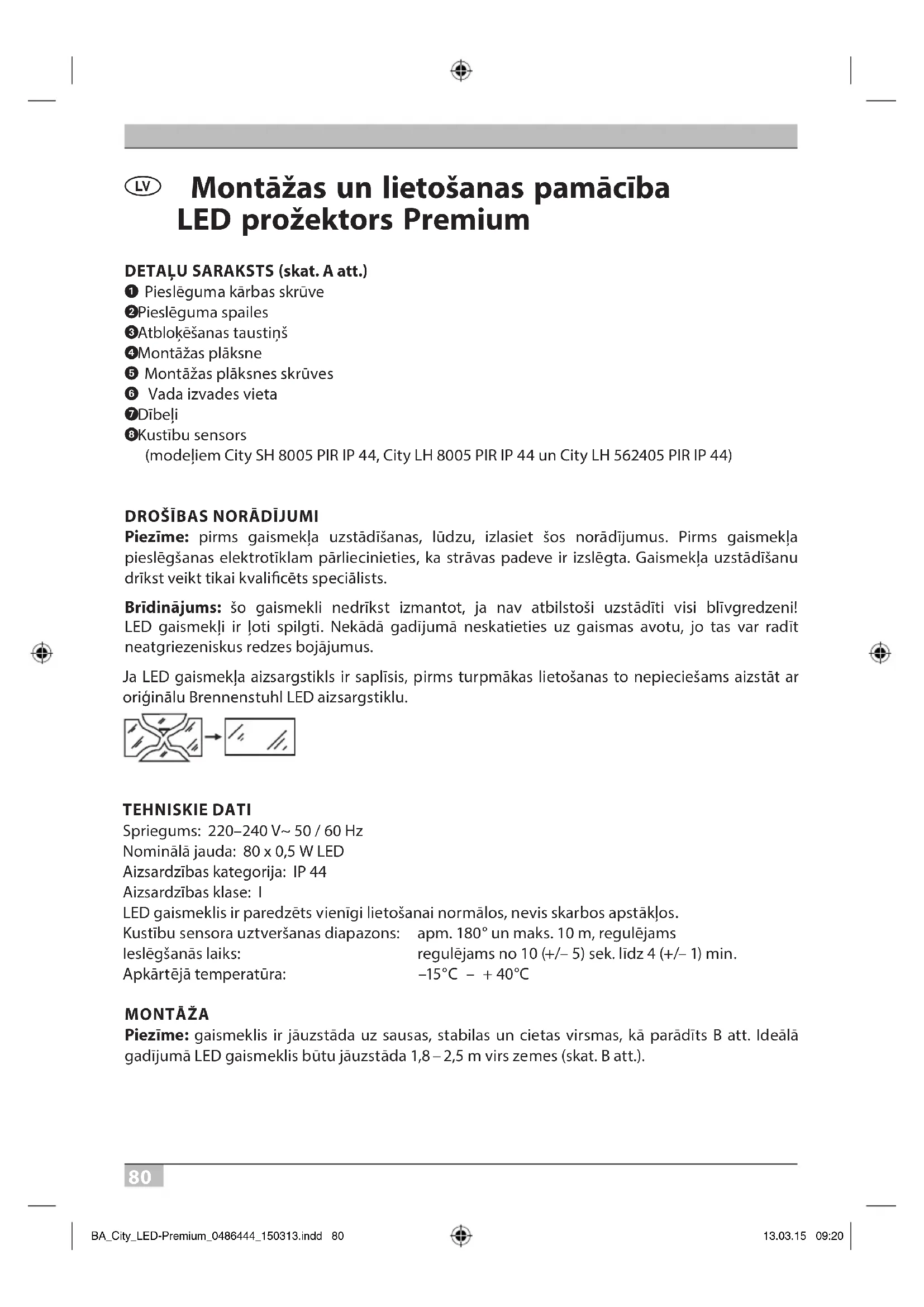

Montāžas un lietošanas pamācība LED prožektors Premium

DETAŁU SARAKSTS (skat. A att.)

① Pieslēguma kārbas skrūve
②Pieslēguma spailes
③Atblokēšanas taustiņš
④ Montāžas plāksne
⑤ Montāžas plāksnes skrūves
6 Vada izvades vieta
⑦Dībeli
8Kustību sensors

(modeliem City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 un City LH 562405 PIR IP 44)

DROŠĪBAS NORĀDĪJUMI

Piezīme: pirms gaismekļa uzstādīšanas, lūdzu, izlasiet šos norādījumus. Pirms gaismekļa pieslēgšanas elektrotīklam pārliecinieties, ka strāvas padeve ir izslēgta. Gaismekļa uzstādīšanu drīkst veikt tikai kvalificēts speciālists.

Bridinājums: šo gaismekli nedrīkst izmantot, ja nav atbilstoši uzstādīti visi blīvgredzeni! LED gaismekļi ir Ľoti spilgti. Nekādā gadījumā neskatieties uz gaismas avotu, jo tas var radīt neatgriezeniskus redzes bojājumus.

Ja LED gaismekļa aizsargstikls ir saplīsis, pirms turpmākas lietošanas to nepieciešams aizstāt ar oriģinālu Brennenstuhl LED aizsargstiklu.

TEHNISKIE DATI

Spriegums: 220–240 V\~ 50 / 60 Hz

Nominālā jauda: 80 x 0,5 W LED

Aizsardzības kategorija: IP 44

Aizsardzības klase: I

LED gaismeklis ir paredzēts vienīgi lietošanai normālos, nevis skarbos apstākļos.

Kustību sensora uztveršanas diapazons: apm. 180° un maks. 10 m, regulējams

leslēgšanās laiks: regulējams no 10 (+/− 5) sek. līdz 4 (+/− 1) min.

Apkārtējā temperatūra: -15^ - +40^

MONTĀŽA

Piezīme: gaismeklis ir jāuzstāda uz sausas, stabilas un cietas virsmas, kā parādīts B att. Ideālā gadījumā LED gaismeklis būtu jāuzstāda 1,8–2,5 m virs zemes (skat. B att.).

Gaismekļa uzstādīšana (skat. A att.)

Atskrūvējiet skrūvi ① uz pieslēguma kārbas, nospiediet atblokēšanas taustinu ③ un pēc tam noņemiet montāžas plāksni ④. Izmantojiet montāžas plāksni, lai atzīmētu pozīcijas skrūvju caurumiem uz montāžas virsmas.

Svarīgi: Pārliecinieties, ka Jūs urbjot neskarat neredzamus vadus. Izvadiet elektrības vadu cauri šim nolūkam paredzētajai atverei ⑥ uz montāžas plāksnes un pēc tam nostipriniet plāksni pie sienas, izmantojot skrūves ⑤ un dībelus ⑦. Pievērsiet uzmanību, lai blīvējums tiek ievietots pareizi. Pievienojiet elektrības vadus pie spailēm ②, kā redzams A att. (N = zils vads, ⊕ = zaļš/dzeltens vads, L = brūns vads).

Nostipriniet gaismekļa korpusu atpakal uz montāžas plāksnes. Lai to izdarītu, nospiediet atblokēšanas taustiņu ③ un virziet gaismekli uz montāžas plāksni, līdz atblokēšanas taustiņš ③ atkal nofiksējas. Nostipriniet pieslēguma kārbas skrūvi ①.

lestatiet vēlamo apgaismojuma virzienu un pievelciet skrūves. leslēdziet galveno strāvas padevi.

Tikai modeliem City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 un City LH 562405 PIR IP 44

Kustību sensors nedrīkst būt vērsts uz siltuma avotiem, piemēram, griliem, gaisa kondicionēšanas iekārtām, gaisa ventilācijas šahtām vai citiem āra gaismas avotiem, kā arī uz braucošām automašīnām, lai novērstu nevajadzīgu gaismas ieslēgšanos. Tā paša iemesla dēļ kustību sensoru nedrīkst uzstādīt vietās ar spēcīgiem elektromagnētiskiem traucējumiem. Nevērsiet ierīci arī uz atstarojošajām virsmām, piemēram, gludu, baltu sienu, baseiniem u.c.

Uztveršanas diapazona tehniskie dati (maks. 10 m pie 180°) var nedaudz variēt atkarībā no gaismekļa uzstādīšanas augstuma un atrašanās vietas. Uztveršanas diapazons var mainīties arī temperatūras izmainų uietekmē. Pirms izvēlaties gaismekļa uzstādīšanas vietu, ņemiet vērā, ka kustību sensors ir ļoti jutīgs pret kustībām, kas šķērso tā uztveršanas lauku ieslīpi, un mazāk jutīgs pret kustībām, kas vērstas tieši uz ierīci (skat. C att.). Ja kustība virzās tieši uz kustību sensoru vai prom no tā, uztveršanas diapazons ievērojami samazinās (skat. C att.).

Uz kustību sensora atrodas divi iestatījumu slēdži (skat. D att.)

Laika iestatijumu slēdzis (TIME):

Laika posmu, cik ilgi gaisma pēc aktivizēšanas paliek ieslēgta, var iestatīt no 10 (+/– 5) sek. līdz 4 (+/– 1) min. Griežot slēdzi TIME virzienā no (+) uz (–), ieslēgšanās ilgums tiek samazināts.

Piezime: kad kustību sensors ir ieslēdzis apgaismojumu, ikreiz, kad tas atkal uztver jaunu kustību, laika posma skaitīšana sākas no jauna.

Gaismas iestatijumu slēdzis (LUX):

LUX gaismas iestatijumu kontroles modulī ir iebūvēta skenēšanas ierīce (fotoelements), kas atpazīst dienas gaismu un tumsu. Simbols (*) nozīmē, ka kustību sensors darbojas gan dienu, gan nakti, bet simbols (C) nozīmē, ka kustību sensors reaģē tikai nakti.

Lietošanas instrukcija LED prožektors Premium

Slēdžu iestatīšana (skat. D att.)

Iestatiet slēdzi LUX uz simbolu (*) un nogaidiet pāris sekundes. Pārliecinieties, ka slēdzis TIME vienlaikus ir iestatīts zemākajā pozīcijā (−). Gaisma iedegsies un paliks ieslēgta dažas sekundes.

Pozicionējiet kustības detektoru vertikāli tā, lai tas aptver nepieciešamo zonu. Palūdziet kādam citam škērsot sensora uztveršanas lauku un pielāgojiet sensora uztveršanas leŋki tik ilgi, kamēr apgaismojums ieslēdzas, uztverot kustību (skat. C att.). Griežot slēdzi TIME, iestatiet vēlamo ieslēgšanās ilgumu.

Lai iestatītu gaismas jutības līmeni, pie kura apgaismojums tumsā automātiski ieslēdzas, pagrieziet slēdzi LUX virzienā no gaismas apzīmējuma uz tumsas apzīmējumu. Piezīme: ja gaismu nepieciešams ieslēgt agrāk, piemēram, krēslā, pagaidiet vēlamās krēslas pakāpes iestāšanos un tad lēnām grieziet slēdzi LUX gaismas apzīmējuma virzienā. Vienlaikus kādam ir jāšķērso kustību sensora uztveršanas zona. Kad apgaismojums ieslēdzas, atlaidiet LUX slēdzi.

Veicot elektriskā tikla slēdža (sienas slēdža) montāžu tikla pievadā, modeliem ar kustības detektoru iespējams iestatīt nepārtrauktā apgaismojuma režīmu:

1. Nepārtrauktā apgaismojuma ieslēgšana:

Slēdzi 2 x pēc kārtas ātri IZSL. un IESL. (2 sek. laikā). Lampa tiek iestatīta nepārtrauktā apgaismojuma režimā uz 4 stundām. Pēc šā laika beigām tā automātiski pāriet atpakal justības detektora režimā.

2. Nepārtrauktā apgaismojuma izslēgšana:

Slēdzi 1 x IZSL. un IESL. Lampa izslēdzas, resp., pāriet kustības detektora režimā.

APKOPE UN TİRİŞANA

LED prožektors nesatur sastāvdaļas, kurām ir nepieciešams veikt apkopi. LED diodes nevar nomainīt. Gaismekļa tīrīšanai izmantojiet tikai sausu vai nedaudz mitru lupatiņu un nelietojiet šķīdinātājus, kodīgus mazgāšanas līdzekļus u.c.

UTILIZĀCIJA

Elektroiekārtas jäutilizē, saudzējot dabu!

Neizmetiet nolietotās elektroierīces kopā ar parastiem sadzīves atkritumiem!

Atbilstoši Eiropas Direktīvai 2012/19/EU par elektrisko un elektronisko ierīču atkritumiem, nolietotās iekārtas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā. Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

NORĀDĪJUMI DARBĪBAS TRAUCĒJUMU NOVĒRŠANAI

Problēma	lespējamais iemesls	Risinājums
Kad sensora uztveršanas laukā ir kustība, apgaismojums neieslēdzas.	Nav strāvas apgādes.	Pārbaudiet visus pieslēgumus un drošinātājus/slēdžus.
	2.Apkārtnes apgaismojums ir pārāk gaišs.	lestatiet kustību sensoru citā pozīcijā vai mainiet ierīces atrašanās vietu.
	3. Sensors ir nepareizi iestatīts.	lestatiet no jauna sensora leŋki vai iestatījumu slēdžus.
Apgaismojums ieslēdzas bez redzama iemesla (viltus iedarbinātājs)	1. Kustību sensoru aktivizē siltuma avoti, piemēram, gaisa kondicionieri, ventilācijas atveres, gaisa novade no sildītājiem, grili, cits āra apgaismojums vai braucošas automašīnas.	Vērsiet sensora galvu prom no šiem avotiem.
	2.Dzīvnieki/putnivai mājdzīvnieki.	Var būt lietderīgi no jauna iestatīt sensora galvu.
	3.Atspīdums no peldbaseina vai citām atstarojošām virsmām.	lestatiet kustību sensoru citā pozīcijā.

Piezīme: aukstos laika apstākļos visas ierīces ar PIR sensoru reaģē jutīgāk nekā siltā laikā.
