Produkttyp	Utomhus LED-projektor med rörelsedetektor
Varumärke	Brennenstuhl
Modell	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Strömförsörjning	220–240 V~ 50/60 Hz
Märkeffekt	80 LED på 0,5 W (40 W totalt)
Skyddstyp	IP44
Skyddsklass	I
Detektionsvinkel	180°
Detektionsavstånd	Upp till 10 meter (justerbar)
Justerbar fördröjning	Från 10 s (±5 s) till 4 min (±1 min)
Ljusgränsinställning	Dag/natt via LUX-regulator
Drifttemperatur	-15°C till +40°C
Rekommenderad monteringshöjd	1,8 m till 2,5 m
Funktioner	PIR-rörelsedetektor, kontinuerlig belysning (4 h)
Underhåll	Rengöring med torr eller lätt fuktad trasa
Säkerhet	Titta inte in i LED-strålen; installation av behörig elektriker
Reservdelar	LED ej utbytbara; originalskyddsglas från Brennenstuhl
Medföljande tillbehör	Pluggar, skruvar, anslutningsplint

Vanliga frågor - City BRENNENSTUHL

Hur installerar man City-projektorn?

Installationen måste utföras av en behörig elektriker. Stäng av strömmen innan du arbetar. Montera monteringsplattan på väggen på en höjd av 1,8 till 2,5 m, anslut ledningarna (N=blå, L=brun, ⏻=grön/gul) till anslutningsplinten och snäpp fast lampkroppen.

Hur justerar man rörelsedetektorn?

Detektorn har två regulatorer: TIME för fördröjning (10 s till 4 min) och LUX för ljusgräns. Ställ först LUX på (*) (dag och natt) och TIME på minimum, justera sedan sensorns riktning för att täcka önskat område.

Vad gör man om lampan inte tänds vid rörelse?

Kontrollera först strömförsörjningen (säkringar, anslutningar). Se till att LUX-regulatorn inte är inställd för lågt (endast nattläge) och att sensorn inte är riktad mot en värmekälla eller reflekterande yta.

Hur aktiverar man kontinuerlig belysning?

För att aktivera kontinuerligt läge, vrid väggströmbrytaren snabbt 2 gånger på 2 sekunder (AV-PÅ-AV-PÅ). Lampan lyser i 4 timmar och återgår sedan till detekteringsläge. För att avaktivera, vrid en gång AV-PÅ.

Hur rengör man projektorn?

Använd en torr eller lätt fuktad trasa. Använd aldrig lösningsmedel, frätande eller slipande medel som kan skada höljet eller glaset.

Är LED-lamporna utbytbara?

Nej, LED är inte utbytbara. Projektorn innehåller inga komponenter som kräver underhåll. Vid fel måste hela enheten bytas ut.

Vad är räckvidden för rörelsedetektorn?

Maximal räckvidd är 10 meter med en detekteringsvinkel på 180°. Dessa värden kan variera beroende på monteringshöjd och väderförhållanden.

Kan man använda denna projektor inomhus?

Projektorn är avsedd för utomhusbruk (IP44). Den kan användas inomhus i fuktiga rum som garage, men installationen måste följa samma säkerhetsanvisningar.

Vad gör man vid falska utlösningar?

Rikta om sensorn för att undvika värmekällor (luftkonditionering, grill, bilar) och reflekterande ytor. Sensorn är känsligare för tvärgående rörelser än för frontala rörelser.

Hur justerar man dagsljuskänsligheten?

Vrid på LUX-regulatorn: på symbolen (*) fungerar detektorn dag och natt; på symbolen (C) fungerar den bara på natten. För en exakt inställning, vänta på önskad ljusnivå och vrid långsamt på knappen tills lampan tänds.

BRUKSANVISNING City BRENNENSTUHL

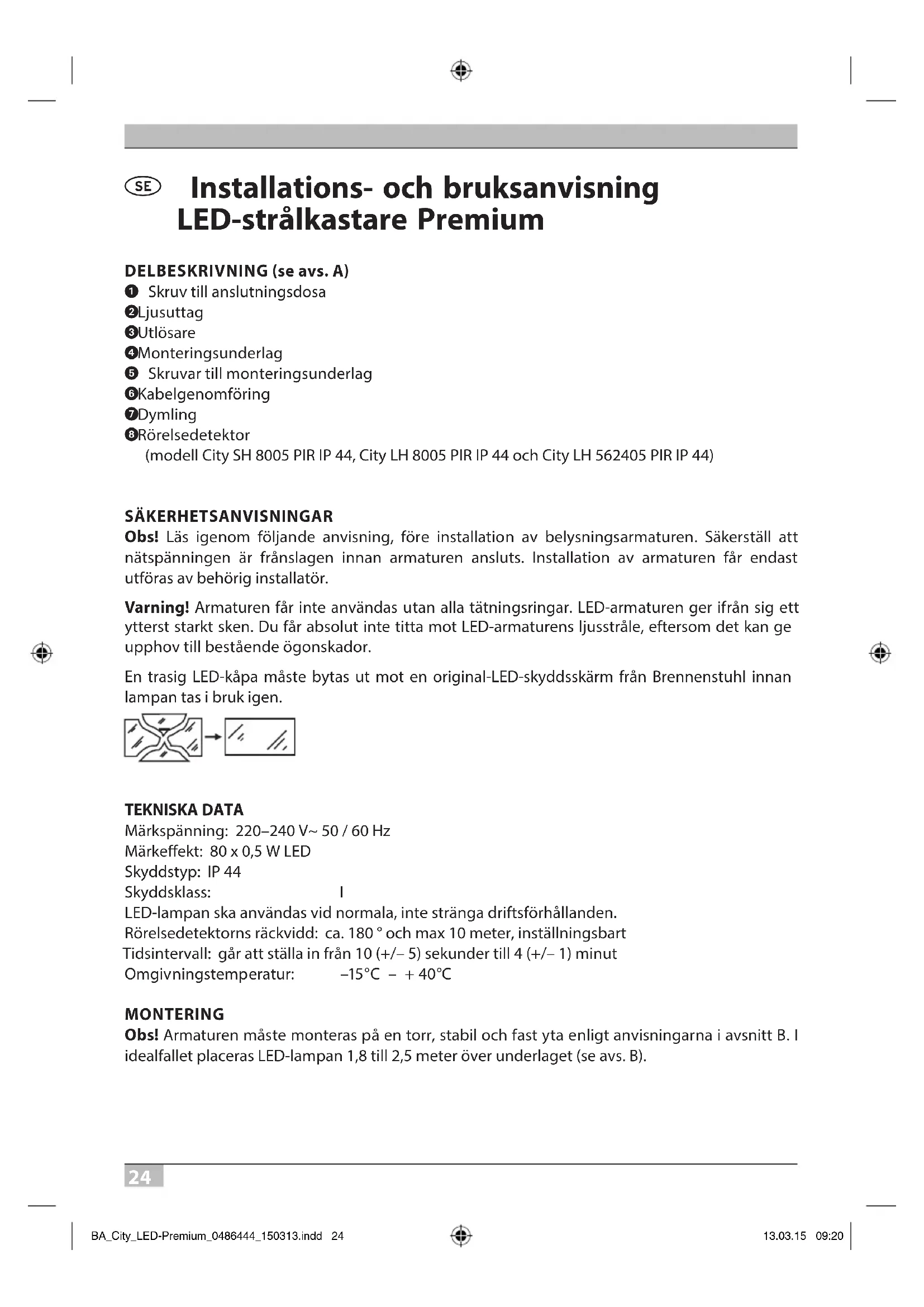

SE Installations- och bruksanvisning LED-strålkastare Premium

DELBESKRIVNING (se avs. A)

① Skruv till anslutningsdosa
②Ljusuttag
③Utlösare
④Monteringsunderlag
⑤ Skruvar till monteringsunderlag
⑥Kabelgenomföring
⑦Dymling
8Rörelsedetektor

(modell City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 och City LH 562405 PIR IP 44)

SÄKERHETSANVISNINGAR

Obs! Läs igenom följande anvisning, före installation av belysningsarmaturen. Säkerställ att nätspänningen är frånslagen innan armaturen ansluts. Installation av armaturen får endast utföras av behörig installatör.

Varning! Armaturen får inte användas utan alla tätningsringar. LED-armaturen ger ifrån sig ett ytterst starkt sken. Du får absolut inte titta mot LED-armaturens ljusstråle, eftersom det kan ge upphov till bestående ögonskador.

En trasig LED-kåpa måste bytas ut mot en original-LED-skyddsskärm från Brennenstuhl innan lampan tas i bruk igen.

TEKNISKA DATA

Märkspänning: 220–240 V\~ 50 / 60 Hz

LED-lampan ska användas vid normala, inte stränga driftsförhållanden.

Rörelsedetektorns räckvidd: ca. 180° och max 10 meter, inställningsbart

Tidsintervall: går att ställa in från 10 (+/- 5) sekunder till 4 (+/- 1) minut

Omgivningstemperatur: -15^ - +40^

MONTERING

Obs! Armaturen måste monteras på en torr, stabil och fast yta enligt anvisningarna i avsnitt B. I idealfallet placeras LED-lampan 1,8 till 2,5 meter över underlaget (se avs. B).

Lossa på skruven ① från kopplingsdosan, tryck på utlösaren ③ och ta bort monteringsunderlaget ④. Använd monteringsunderlaget till att markera skruvhålens läge på monteringsytan.

Viktigt: Se upp så att du inte borrar i några dolda kablar. För strömkablen genom monteringsunderlagets kabelgenomföring ⑥ och fixera den på väggen med hjälp av skruvar ⑤ och dymlingar ⑦. Kontrollera att tätningen sitter som den ska. Koppla strömkablen till ljusuttaget ② enligt avs. A (N = blå kabel, ⏻ = grön / gul Kabel, L = brun kabel).

Fixera återigen lampans kropp på monteringsunderlaget. Tryck på utlösaren ③ och skjut upp lampan på monteringsunderlaget tills utlösaren låser sig ③ igen. Säkra kopplingen med skruvarna i kopplingsdosan ①.

Ställ in önskad riktning för ljusstrålen och skruva fast skruvarna. Koppla på huvudströmmen.

Gäller endast modell City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 och City LH 562405 PIR IP 44

Rörelsedetektorn får inte riktas mot värmekällor som grillar, klimatanläggningar, annan ytterbelysning, förbikörande bilar eller rökkanal för att undvika falsklarm. Av samma anledning får rörelsedetektorn inte placeras i områden där det finns stark elektromagnetisk störning. Enheten ska inte riktas mot reflekterande ytor som t.ex. blanka vita väggar, simbassänger osv.

De tekniska uppgifterna för räckvidden (max 10 meter i 180 °) kan variera beroende på höjd och placering av armaturen. Likaså är det möjligt att enhetens räckvidd kan ändra sig vid temperaturförändringar. Innan du väljer var armaturen ska monteras, bör du känna till att rörelsedetektorn reagerar mest på rörelser som går tvärsigenom registreringsområdet och som minst på rörelser som kommer direkt mot rörelsedetektorn resp. avlägsnar sig från den (se avs. C). Om rörelsen går direkt mot rörelsedetektorn eller därifrån, innebär det en avsevärd minskning av räckvidden (se avs. C).

Det finns två reglage på rörelsedetektorn (se avs. D)

Tidsinställning (TIME):

Hur länge ljuset ska vara på efter aktivering går att ställa in från 10 (+/- 5) sekunder upp till 4 (+/- 1) minuter. Om man drar tidsreglaget från (+) till (−) förkortas tidsspannet.

Obs! När väl ljuset en gång lösts ut av rörelsedetektorn, sätts det på varje gång någonting nytt registreras.

Inställning av Ijus (LUX):

LUX-modulen har en inbyggd avsökningsanordning (fotocell), som känner av dagsljus och mörker. Symbolen (*) indikerar att rörelsedetektorn utlöses dagtid och nattetid, medan symbolen (€) indikerar att den endast utlöses nattetid.

Inställning av reglage (se avs. D)

Ställ in LUX-reglaget på symbolen ( ) och vänta i några sekunder. Säkerställ att tidsreglaget är inställt på minsta möjliga (−). Ljuset slås nu på och är på under några sekunder.

Rikta in rörelsedetektorn i vertikal riktning så att önskat område registreras. Se till att en person går tvärsigenom det område som ska sökas av och ändra sensorvinkeln tills lampan slås på av rörelsen (se avs. C). Ställ in tidsreglaget på önskad inkopplingstid.

När du vill ställa in LUX-tröskeln som gör att ljuset slås på automatiskt nattetid, vrider du LUX-reglaget från dagsljus till natt. Obs! Om ljuset måste slås på tidigare, t.ex. i skymningen, väntar du tills önskad ljusnivå infaller och vrider sedan LUX-reglaget långsamt mot läget för dagsljus samtidigt som någon går igenom registreringsområdets mitt. Släpp LUX-reglaget när ljuset slås på.

Funktion för konstant ljusdrift

När en nätbrytare (väggljusbrytare) installeras i nät-tilledningen är det möjligt att använda konstant ljusdrift på modeller som har rörelsedetektor:

1. Slå på konstant ljusdrift:

Tryck snabbt 2 gånger efter varandra på AV och PÅ på brytaren (inom loppet av 2 sek.). Lampan ställs in på 4 timmars konstant ljusdrift. Sedan slår lampan automatiskt om till drift med rörelsedetektor.

2. Slå av konstant ljusdrift:

Tryck 1 gång på AV och PÅ på brytaren. Lampan slås av resp. slås om till drift med rörelsedetektor.

UNDERHÅLL OCH RENGÖRING

LED-strålkastaren är helt och hållet underhållsfri. Det är inte möjligt att byta ut LED-lamporna. Om du vill rengöra strålkastaren använder du en torr eller lätt fuktad trasa. Inga lösningsmedel eller frätande rengöringsmedel eller dylikt får användas.

AVFALLSHANTERING

Hantera elektronisk utrustning miljövänligt!

Elektrisk utrustning hör inte hemma i hushållsavfallet!

Enligt den europeiska riktlinjen 2012/19/EU beträffande elektro- och föråldrad elektronisk utrustning så måste förbrukat elektroniskt material samlas in sorterat och en miljöriktig återanvändning utföras. Alternativ för avfallshantering av uttjänt utrustning erhålles från kommunen.

STÖRNINGSÅTGÄRD OCH ANVÄNDARTIPS

Problem Möjlig orsak Rekommenderad lösning

Ljuset slås inte på vid rörelse i registreringsområdet.	1.Ingenström.Kontrollera alla kopplingar och säkringar/brytare.
	2.Denomgivande belysningen är för ljus.	Rikta om rörelsedetektor eller ändra enhetens läge.
	3. Reglage är felinställt. Ställ in sensorvinkel eller reglage på nytt.
Ljus går på utan förklarlig anledning (felutlösning)	1.Rörelsedetektornsätts igång av andra värmekällor som klimatanläggningar, ventilationsöppningar, utlopp från värmeapparater, grillar, annan ytterbelysning eller förbikörande bilar.	Rikta sensorhuvudet bort från dessa källor.
	2. Djur/fåglar eller husdjur.Problemet kan gå att åtgärda om sensorhuvudet riktas om.
	3.Reflektionfrån simbassänger eller reflekterande ytor.	Rikta om rörelsedetektorn.

Obs! Vid kalla väderförhållanden reagerar alla enheter som har PIR-sensor mer än när vädret är varmt.
