INSTRUKCJA OBSŁUGI City BRENNENSTUHL

N Instrukcja obsługi

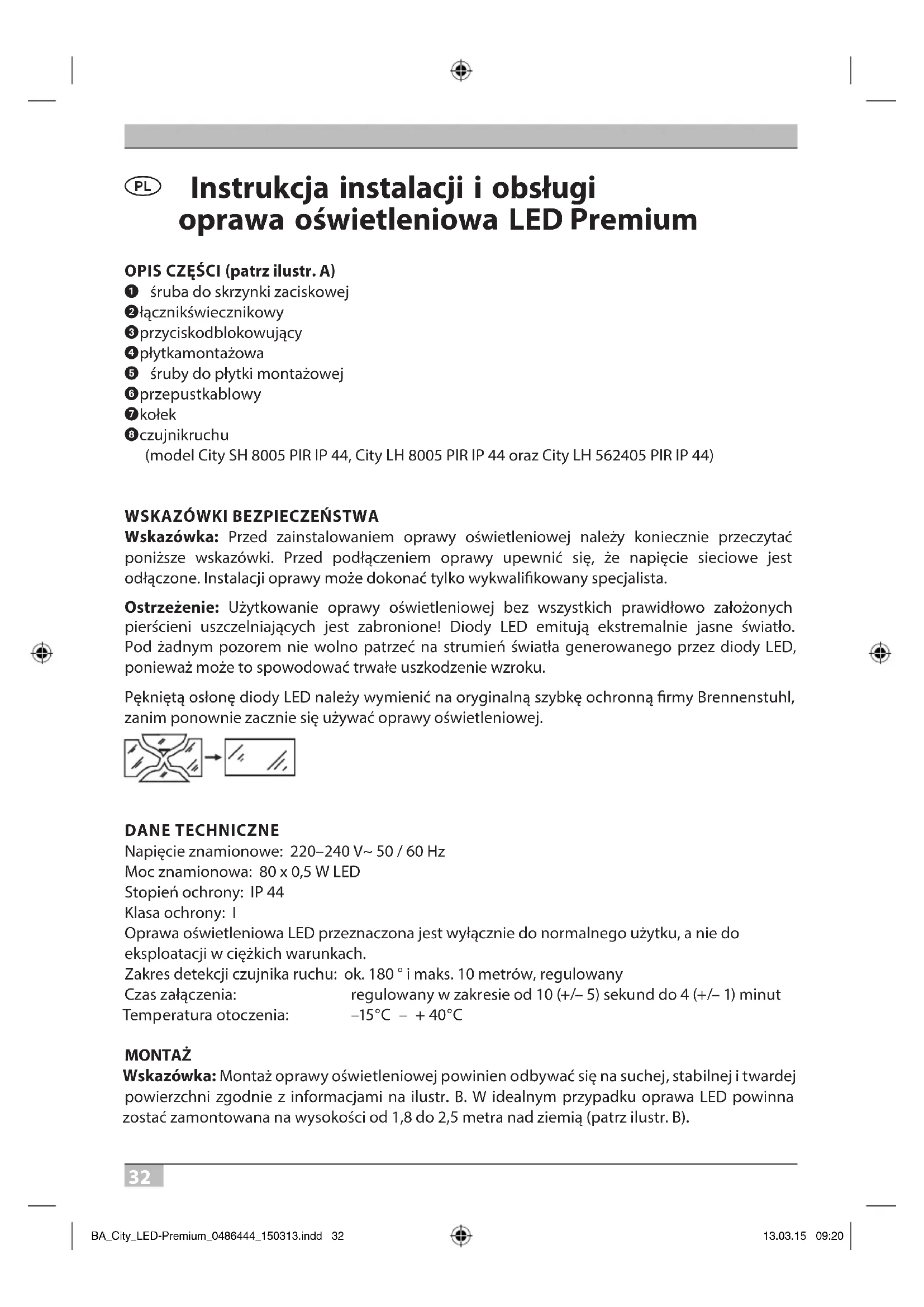

Instrukcja instalacji i obsługi oprawa oświetleniowa LEDPremium OPIS CZĘŚCI (patrz ilustr. A)

śruba do skrzynki zaciskowej

łącznik świecznikowy

przycisk odblokowujący

śruby do płytki montażowej

Wskazówka: Przed zainstalowaniem oprawy oświetleniowej należy koniecznie przeczytać poniższe wskazówki. Przed podłączeniem oprawy upewnić się, że napięcie sieciowe jest odłączone. Instalacji oprawy może dokonać tylko wykwalikowany specjalista. Ostrzeżenie: Użytkowanie oprawy oświetleniowej bez wszystkich prawidłowo założonych pierścieni uszczelniających jest zabronione! Diody LED emitują ekstremalnie jasne światło. Pod żadnym pozorem nie wolno patrzeć na strumień światła generowanego przez diody LED, ponieważ może to spowodować trwałe uszkodzenie wzroku. Pękniętą osłonę diody LED należy wymienić na oryginalną szybkę ochronną rmy Brennenstuhl, zanim ponownie zacznie się używać oprawy oświetleniowej. DANE TECHNICZNE Napięcie znamionowe: 220–240V~ 50 / 60Hz Moc znamionowa: 80 x 0,5W LED Stopień ochrony: IP 44 Klasa ochrony: I Oprawa oświetleniowa LED przeznaczona jest wyłącznie do normalnego użytku, a nie do eksploatacji w ciężkich warunkach. Zakres detekcji czujnika ruchu: ok. 180 ° i maks. 10metrów, regulowany Czas załączenia: regulowany w zakresie od 10 (+/– 5) sekund do 4 (+/– 1) minut Temp eratura otoc zenia: –15 ° C – + 40 ° C MONTAŻ Wskazówka: Montaż oprawy oświetleniowej powinien odbywać się na suchej, stabilnej i twardej powierzchni zgodnie z informacjami na ilustr. B. W idealnym przypadku oprawa LED powinna zostać zamontowana na wysokości od 1,8 do 2,5metra nad ziemią (patrz ilustr. B). BA_City_LED-Premium_0486444_150313.indd 32 13.03.15 09:2033

Oprawa oświetleniowa LEDPremium Instrukcja obsługi Instalacja oprawy oświetleniowej (patrz ilustr. A) Odkręcić śrubę

w skrzynce zaciskowej, nacisnąć przycisk odblokowujący

, a następnie zdjąć płytkę montażową

. Wykorzystać płytkę do zaznaczenia pozycji otworów na śruby na powierzchni montażowej. Ważne: Zwrócić uwagę, aby nie nawiercić ukrytych przewodów. Poprowadzić kabel zasilający przez przepust kablowy

w płytce montażowej, a następnie zamocować ją na ścianie przy pomocy śrub

. Zwrócić uwagę na prawidłowe ułożenie uszczelki. Podłączyć kabel zasilający zgodnie z ilustr. A do łącznika świecznikowego

(N = kabel niebieski, = kabel zielono-żółty, L = kabel brązowy). Ponownie zamocować korpus lampy na płycie montażowej. W tym celu należy nacisnąć przycisk odblokowujący

i nasunąć oprawę oświetleniową na płytkę montażową do momentu, aż przycisk

ponownie się zablokuje. Zabezpieczyć połączenie za pomocą śruby w skrzynce zaciskowej

Ustawić wybrany kierunek świecenia lampy i dokręcić śruby. Włączyć główne zasilanie elektryczne. Dotyczy tylko modelu City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 oraz City LH 562405 PIR IP 44 Czujnik ruchu nie powinien być skierowany na źródła ciepła takie jak grille, klimatyzatory, inne oświetlenie zewnętrzne, jeżdżące samochody czy kanały wyciągowe. Dzięki temu uniknie się uciążliwości związanych z załączaniem się czujnika na skutek błędnych detekcji. Z tej samej przyczyny czujnik ruchu nie powinien być umieszczany w obszarach o silnych interferencjach elektromagnetycznych. Nie ustawiać urządzenia w kierunku powierzchni reeksyjnych takich jak gładkie białe ściany, baseny itd. Dane techniczne dotyczące obszaru detekcji (maks. 10metrów przy 180 °) mogą się nieznacznie różnić w zależności od wysokości montażowej i lokalizacji urządzenia. Obszar detekcji urządzenia może również ulegać zmianom w przypadku zmian temperatury. Przed dokonaniem wyboru miejsca montażu urządzenia należy pamiętać o tym, że czujnik reaguje najczulej na ruchy, które przebiegają w poprzek jego pola detekcji, a najmniej czule w przypadku ruchów, które zbliżają się do urządzenia na wprost lub w ten sam sposób od niego oddalają (patrz ilustr. C). Jeżeli ruch zbliża się do urządzenia na wprost lub oddala od niego, oznacza to znaczne ograniczenie obszaru detekcji (patrz ilustr. C). Na czujniku ruchu znajdują się dwa regulatory (patrz ilustr D) Ustawianie czasu (TIME): Długość czasu załączenia, w którym światło pozostaje włączone po tym jak zadziałał czujnik, można ustawiać w zakresie między 10 (+/– 5) sekund a 4 (+/– 1) minuty. Przestawienie regulatora TIME z (+) w kierunku (–) powoduje skrócenie czasu załączenia. Wskazówka: Po tym jak czujnik ruchu spowodował załączenie się lampy, każde ponowne wykrycie ruchu powoduje, że czas załączenia liczony jest od początku. Ustawianie światła (LUX): Moduł regulacyjny LUX posiada zintegrowany system detekcji (fotokomórka), który rozpoznaje światło dzienne oraz ciemność. Symbol () oznacza, że czujnik ruchu uruchamia się zarówno w dzień jak i w nocy, podczas gdy w przypadku symbolu () reaguje on tylko nocą. BA_City_LED-Premium_0486444_150313.indd 33 13.03.15 09:2034

Instrukcja obsługi Oprawa oświetleniowa LEDPremium Ustawianie regulatora (patrz ilustr. D) Ustawić regulator LUX na symbol () i odczekać kilka sekund. Należy przy tym upewnić się, że regulator TIME ustawiony jest na minimum (–). Na kilka sekund włącza się światło. Ustawić czujkę ruchu w kierunku pionowym w taki sposób, aby obejmowała pożądany obszar detekcji. Do regulacji czujnika potrzebne są dwie osoby: jedna przemieszcza się po obszarze monitorowanym przez czujnik ruchu, podczas gdy druga zmienia kąt czujnika do momentu załączenia się oprawy oświetleniowej na skutek ruchu (patrz ilustr. C). Ustawić regulator TIME na wybrany czas załączenia. Aby ustawić próg LUX, po którego przekroczeniu nastąpi automatyczne załączenie się światła w nocy, należy przestawić regulator LUX ze światła dziennego na noc. Wskazówka: Jeżeli włączanie światła ma następować wcześniej, np. o zmierzchu, należy poczekać na odpowiednie warunki świetlne, w których chcielibyśmy, aby następowało uruchamianie lampy, a następnie powoli przestawić regulator LUX w kierunku pozycji światła dziennego. Podczas dokonywania regulacji druga osoba powinna przemieszczać się przez środek obszaru detekcji. Ustawianie regulatora LUX należy zakończyć z chwilą załączenia się światła. Funkcja świecenia światłem ciągłym W przypadku instalacji przełącznika (przełącznika ściennego) w przewodzie zasilania sieciowego (dotyczy tylko modeli z czujką ruchu), możliwy jest tryb świecenia światłem ciągłym.

1. Włączanie funkcji świecenia światłem ciągłym:

Dwukrotnie - raz za razem - wyłączyć i włączyć przełącznik (w przeciągu 2 sekund). Lampa przełącza się na 4-godzinny tryb świecenia światłem ciągłym. Następnie lampa automatycznie przechodzi z powrotem w tryb detekcji ruchu.

2. Wyłączanie funkcji świecenia światłem ciągłym:

Wyłączyć i ponownie włączyć przełącznik. Lampa wyłącza się lub przechodzi w tryb detekcji ruchu.

KONSERWACJA I CZYSZCZENIE

Reektor LED nie posiada elementów, które wymagałyby zabiegów konserwacyjnych. Diody LED nie podlegają wymianie. Do czyszczenia należy używać tylko suchej lub lekko zwilżonej ściereczki i nie stosować żadnych rozpuszczalników, żrących środków czyszczących itp. UTYLIZACJA Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego URZĄDZENIA ELEKTRYCZNE TO NIE DOMOWE ŚMIECI CZY ODPADKI! Zgodnie z Dyrektywą Europejską 2012/19/EU w sprawie sprzętu elektrycznego i elektronicznego, zużyty sprzęt elektryczny należy gromadzić osobno i przekazywać do ponownego przetworzenia w sposób bezpieczny dla środowiska naturalnego. O możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub gminy. BA_City_LED-Premium_0486444_150313.indd 34 13.03.15 09:2035

Oprawa oświetleniowa LEDPremium Instrukcja obsługi USUWANIE USTEREK I WSKAZÓWKI DLA UŻYTKOWNIKA Problem Możliwa przyczyna Zalecane rozwiązanie Światło nie włącza się w przypadku ruchu w obszarze detekcji.

1. Brak zasilania sieciowego. Sprawdzić wszystkie

połączenia i bezp iecz niki / pr zełąc zniki .

2. Oświetlenie w pobliżu jest

zbyt jasne. Ponownie ustawić czujnik ruchu lub zmienić lokalizację urządzenia.

3. Regulator jest ustawiony

nieprawidłowo. Ponownie ustawić kąt czujnika lub regulator. Światło zapala się z niejasnych powodów (niewłaściwa przyczyna detekcji).

1. Źródła ciepła jak

klimatyzatory, otwory wentylacyjne, wyciągi urządzeń grzewczych, grille, inne oświetlenie zewnętrzne lub jeżdżące samochody uruchamiają czujnik ruchu. Ustawić głowicę czujnika tak, aby nie była skierowana w stronę tych źródeł.

2. Zwier zęta / ptak i lub

zwierzęta domowe. Pomocne może okazać się ponowne ustawienie głowicy czujnika.

powodowane przez baseny lub reeksyjne powierzchnie. Ponownie ustawić czujnik. Wskazówka: W warunkach atmosferycznych, w których panują niskie temperatury, wszystkie urządzenia wyposażone w czujnik PIR reagują czulej niż w przypadku wyższych temperatur. PRODUCENT Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_City_LED-Premium_0486444_150313.indd 35 13.03.15 09:2036
