Termék típusa	Kültéri LED-es projektor mozgásérzékelővel
Márka	Brennenstuhl
Modell	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Elektromos tápegység	220–240 V~ 50/60 Hz
Névleges teljesítmény	80 LED, egyenként 0,5 W (összesen 40 W)
Védettségi típus	IP44
Védelmi osztály	I
Érzékelési szög	180°
Érzékelési távolság	Akár 10 méter (állítható)
Állítható késleltetés	10 s (±5 s) és 4 min (±1 min) között
Fényerősség küszöb beállítása	Nappal/éjszaka LUX szabályzóval
Üzemi hőmérséklet	-15°C és +40°C között
Ajánlott szerelési magasság	1,8 m és 2,5 m között
Funkciók	PIR mozgásérzékelő, folyamatos világítási mód (4 óra)
Karbantartás	Száraz vagy enyhén nedves ruhával történő tisztítás
Biztonság	Ne nézzen a LED-es fénysugárba; szerelést szakképzett villanyszerelő végezze
Pótalkatrészek	A LED-ek nem cserélhetők; eredeti Brennenstuhl védőüveg
Tartozékok	Dübelek, csavarok, csatlakozó sorkapocs

Gyakran ismételt kérdések - City BRENNENSTUHL

Hogyan kell felszerelni a City projektort?

A szerelést szakképzett villanyszerelő végezze. Minden beavatkozás előtt áramtalanítson. Rögzítse a szerelőlapot a falra 1,8 és 2,5 m magasságban, csatlakoztassa a vezetékeket (N=kék, L=barna, ⏻=zöld/sárga) a sorkapocshoz, majd pattintsa be a lámpatestet.

Hogyan állítsuk be a mozgásérzékelőt?

Az érzékelő két szabályzóval rendelkezik: TIME a késleltetéshez (10 s és 4 min között) és LUX a fényerősség küszöbhöz. Először állítsa a LUX-ot (*) (nappal és éjszaka) állásba, a TIME-ot minimumra, majd igazítsa az érzékelő irányát a kívánt terület lefedéséhez.

Mi a teendő, ha a mozgásérzékelő jelenlétében nem kapcsol be a lámpa?

Először ellenőrizze a tápegységet (biztosítékok, csatlakozások). Győződjön meg arról, hogy a LUX szabályzó nincs túl alacsonyra állítva (csak éjszakai mód), és hogy az érzékelő nem irányul hőforrásra vagy visszaverő felületre.

Hogyan aktiválható a folyamatos világítás?

A folyamatos mód aktiválásához kapcsolja ki és be a fali kapcsolót gyorsan 2 alkalommal 2 másodperc alatt (KI-BE-KI-BE). A lámpa 4 órán át égve marad, majd visszaáll érzékelési módba. Kikapcsoláshoz egyszer kapcsolja KI-BE.

Hogyan tisztítsuk a projektort?

Használjon száraz vagy enyhén nedves ruhát. Soha ne használjon oldószereket, maró vagy súroló hatású szereket, amelyek károsíthatják a házat vagy az üveget.

Cserélhetők a LED-ek?

Nem, a LED-ek nem cserélhetők. A projektor nem tartalmaz karbantartást igénylő alkatrészt. Meghibásodás esetén a teljes készüléket ki kell cserélni.

Mekkora a mozgásérzékelő hatótávolsága?

A maximális hatótávolság 10 méter, az érzékelési szög 180°. Ezek az értékek a szerelési magasságtól és az időjárási körülményektől függően változhatnak.

Használható ez a projektor beltéren?

A projektor kültéri használatra (IP44) készült. Beltéren nedves helyiségekben, például garázsban használható, de a szerelésnek azonos biztonsági előírásokat kell követnie.

Mi a teendő indokolatlan bekapcsolás esetén?

Irányítsa át az érzékelőt a hőforrások (légkondicionáló, grill, autók) és visszaverő felületek elkerülése érdekében. Az érzékelő érzékenyebb az oldalirányú mozgásokra, mint a frontális mozgásokra.

Hogyan állítsuk be a nappali fényre való érzékenységet?

Forgassa el a LUX szabályzót: a (*) szimbólumon az érzékelő nappal és éjszaka is működik; a (C) szimbólumon csak éjszaka. A pontos beállításhoz várja meg a kívánt fényerősséget, majd lassan forgassa a gombot, amíg a lámpa fel nem kapcsol.

HASZNÁLATI ÚTMUTATÓ City BRENNENSTUHL

HU Használati útmutató.... 40

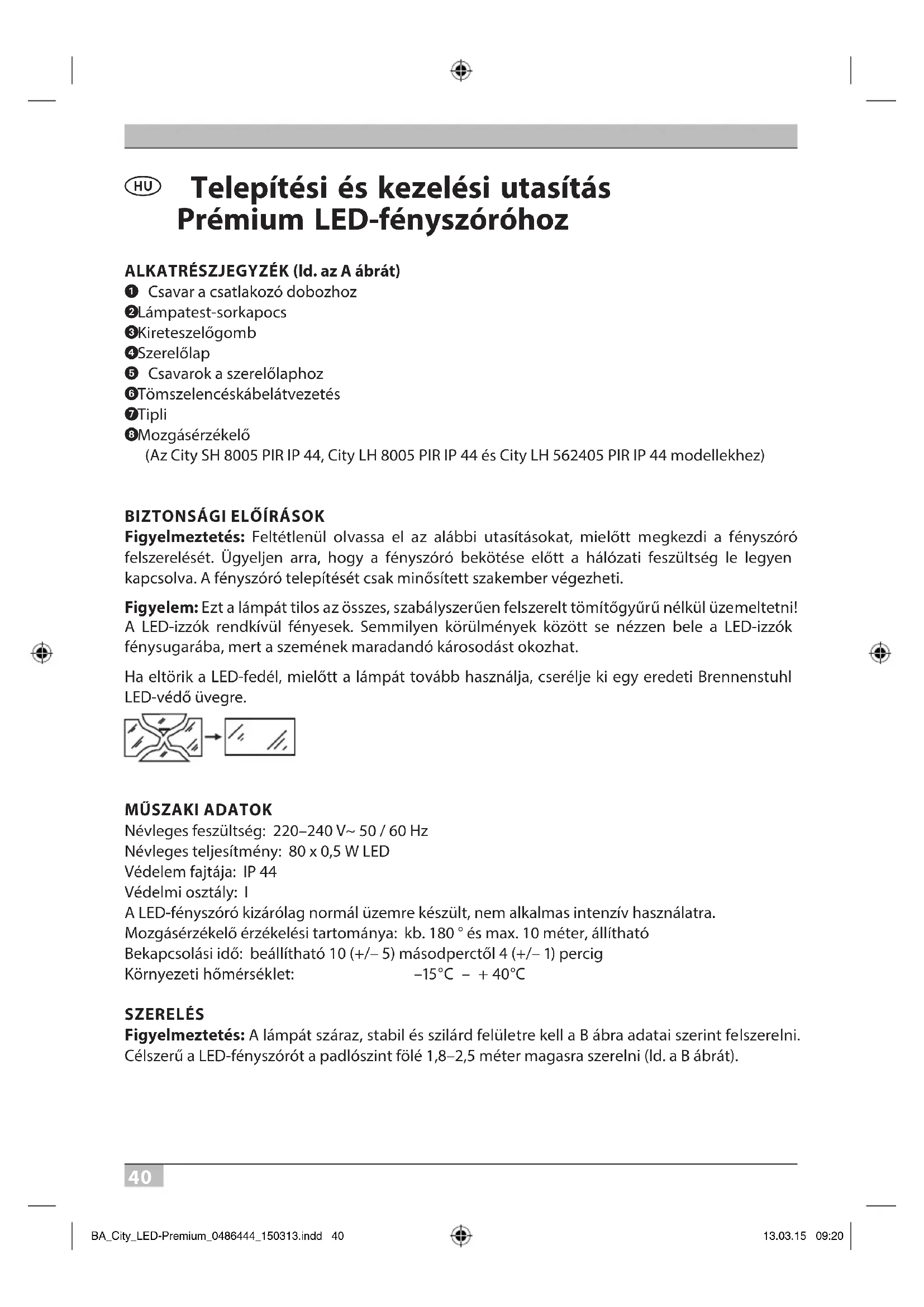

Telepítési és kezelési utasítás Prémium LED-fényszóróhoz

ALKATRÉSZJEGYZÉK (Id. az A ábrát)

① Csavar a csatlakozó dobozhoz
②Lámpatest-sorkapocs
③Kireteszelögomb
4Szerelőlap
⑤ Csavarok a szerelőlaphoz
⑥Tömszelencéskábelátvezetés
⑦Tipli
⑧Mozgásérzékelő

(Az City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 és City LH 562405 PIR IP 44 modellekhez)

BIZTONSÁGI ELŐÍRÁSOK

Figyelmeztetés: Feltétlenül olvassa el az alábbi utasításokat, mielőtt megkezdi a fényszóró felszerelését. Ügyeljen arra, hogy a fényszóró bekötése előtt a hálózati feszültség le legyen kapcsolva. A fényszóró telepítését csak minősített szakember végezheti.

Figyelem: Ezt a lámpát tilos az összes, szabályszerűen felszerelt tömítőgyűrű nélkül üzemeltetni! A LED-izzók rendkívül fényesek. Semmilyen körülmények között se nézzen bele a LED-izzók fénysugarába, mert a szemének maradandó károsodást okozhat.

Ha eltörik a LED-fedél, mielőtt a lámpát tovább használja, cserélje ki egy eredeti Brennenstuhl LED-védő üvegre.

MÜSZAKI ADATOK

Névleges feszültség: 220–240 V\~ 50 / 60 Hz

Névleges teljesítmény: 80 x 0,5 W LED

Védelem fajtája: IP 44

Védelmi osztály: I

A LED-fényszóró kizárólag normál üzemre készült, nem alkalmas intenzív használatra.

Mozgásérzékelő érzékelési tartománya: kb. 180 ° és max. 10 méter, állítható

Bekapcsolási idő: beállítható 10 (+/- 5) másodperctől 4 (+/- 1) percig

Környezeti hőmérséklet: -15^ - +40^

SZERELÉS

Figyelmeztetés: A lámpát száraz, stabil és szilárd felületre kell a B ábra adatai szerint felszerelni. Célszerű a LED-fényszórót a padlószint fölé 1,8–2,5 méter magasra szerelni (ld. a B ábrát).

A fényszóró felszerelése (ld. az A ábrát)

Szerelje ki az ① csavart a csatlakozó-dobozból, nyomja meg a ③ kireteszelő gombot, majd távolítsa el a ④ szerelőlapot. A szerelőlap segítségével jelölje ki a felszerelés helyén a csavarlyukakat.

Fontos: Ügyeljen arra, hogy ne fúrjon át falba süllyesztett vezetékeket. A tápkábelt vezesse át a szerelőlap ⑥ tömszelencéjén, majd erősítse fel a szerelőlapot az ⑤ csavarok és ⑦ tiplik segítségével a falra. Ügyeljen a tömítés korrekt ülésére. Fogja be a tápkábelt az A ábra szerint a ② lámpatest-sorkapocsba (N = kék szigetelésű huzal, ④ = zöld / sárga földkábel, L = barna szigetelésű huzal).

A lámpatestet szerelje vissza a szerelőlapra. Nyomja meg ehhez a ③ kireteszelő gombot, és tolja rá a fényszórót a szerelőlapra, amíg a ③ kireteszelő gomb újra be nem kattan. Biztosítsa le a bekötést az ① csatlakozó doboz csavarjával.

Állítsa be a fénykéve kívánt irányát, és húzza szorosra a csavarokat. Kapcsolja vissza az áramellátást.

Csak az City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 és City LH 562405 PIR IP 44 modelleknél

Ne irányítsa a mozgásérzékelőt hőforrásokra, pl. grillsütőkre, klímaberendezésekre, egyéb kültéri világításokra, mozgó autókra és víznyelő aknákra, nehogy állandóan feleslegesen kapcsoljon be a készülék. Ugyanezen ok miatt ne erősítse fel a mozgásérzékelőt olyan helyekre, ahol erős elektromágneses interferenciának van kitéve. Ne irányítsa a készüléket tükröző felületekre, pl. sima fehér falakra, uszodákra, stb.

Az érzékelési távolság műszaki adata (max. 10 méter 180 °-nál) a felszerelés magassága és helye szerint kismértékében változhat. A készülék érzékelési tartománya megváltozhat a hőmérsékleti változások függvényében is. Mielőtt kiválasztja a készülék felszerelési helyét, tudnia kell, hogy a mozgásérzékelő a legérzékenyebben azokra a mozgásokra reagál, amelyek az érzékelési mezőre keresztben mozognak, és a legkevésbé érzékeny azokra a mozgásokra, amelyek a mozgásérzékelő felé vagy attól elfelé haladnak (ld. a C ábrát). Ha a mozgás közvetlenül a mozgásérzékelő felé vagy attól elfelé irányul, az érzékelési tartomány jelentősen csökken (ld. a C ábrát).

A mozgásérzékelőn két szabályzó található (ld. a D ábrát)

Idő beállítása (TIME):

Annak az időtartamnak a hossza, ameddig a fény a bekapcsolás után égve marad, beállítható 10 (±5) másodperc és 4 (±1) perc között. A TIME-szabályzónak a (+)-tól a (−) felé történő elforgatásával rövidül a bekapcsolási idő.

Figyelem: Ha a mozgásérzékelő egyszer bekapcsolta a fényszórót, az időtartam minden egyes új érzékelésnél újra indul.

Fényerő beállítása (LUX):

A LUX-szabályzómodulban egy integrált letapogató-berendezés található (fotocella), amely felismeri a nappali fényt és az éjszakát. A (*) szimbólum azt jelenti, hogy a mozgásérzékelő éjjel-nappal kapcsol, ugyanakkor a (C) szimbólum esetén csak éjjel kapcsol be.

Használati útmutató Prémium LED-fényszóróhoz

Szabályzó beállítása (ld. a D ábrát)

Állítsa a LUX-szabályzót a (✗) szimbólu mra, és várjon néhány másodpercet. Ellenőrizze, hogy a TIME-szabályzó a minimumra (–) legyen állítva. A világítás ekkor bekapcsol, és néhány másodpercig ég.

Irányítsa a mozgásjelzőt függőleges irányba úgy, hogy átfogja a kívánt tartományt. Kérjen meg valakit, hogy menjen a figyelendő tartományon keresztben, és változtassa az érzékelő szögét mindaddig, amíg a mozgás hatására a fényszóró be nem kapcsol (ld. a C ábrát). Ekkor állítsa a TIME-szabályzót a kívánt bekapcsolási időre.

A LUX-küszöbérték beállításához, amelynél a fényszóró éjjel automatikusan bekapcsol, fordítsa át a LUX-szabályzót a nappali fényről az éjszakaira. Jótanács: Ha a fényszórót korábban akarja bekapcsoltatni, pl. alkonyatkor, várja meg szürkületkor a kívánt fényerő-szintet, akkor forgassa lassan a LUX-szabályzót a nappali fény helyzete felé, és közben valaki menjen át az érzékelési terület közepén. Akkor engedje el a LUX-szabályzót, amikor a fényszóró bekapcsol.

Folyamatos világítási funkció

Egy hálózati vezetékbe egy kapcsoló (falikapcsoló) telepítésével lehetséges a mozgásjelzővel ellátott típusoknál a folyamatos világítás:

1. Folyamatos világítás bekapcsolása:

Kapcsolja 2 x a kapcsolót gyors egymásutánban KI és BE (2 másodpercen belül). A lámpa ezzel 4 óra hosszat világít folyamatos fénnyel. A végén automatikusan visszaáll mozgásjelző üzemmódba.

2. Folyamatos világítás kikapcsolása:

Kapcsolja 1 x a kapcsolót KI és BE. A lámpa kikapcsol, ill. visszaáll mozgásjelző üzemmódba.

KARBANTARTÁS ÉS TISZTÍTÁS

A LED-fényszóró nem tartalmaz olyan alkatrészt, amelyet karban kellene tartani. A LED-ek nem cserélhetők. Tisztításukra használjon egy száraz vagy nyirkos ruhát, és ne használjon oldószert, maró hatású tisztítószert, vagy hasonlókat.

SELEJTEZÉS

Az elektromos készülékeket környezetbarát módon kell ártalmatlanítani!

Elektromos készülékeket tilos a háziszemétbe dobni!

Az elhasznált elektromos és elektronikus készülékekről szóló 2012/19/EU Európai Irányelv szerint az elavult elektromos készülékeket külön kell begyűjteni, és fel kell ajánlani környezetbarát újrahasznosításra. A kiszolgált készülékek ártalmatlanításának lehetőségeiről tájékozódjon a közösségi vagy városi közigazgatásnál.

HIBAELHÁRÍTÁS ÉS FELHASZNÁLÓI TANÁCSOK
Probléma Lehetséges oka Ajánlott megoldás

A fényszóró nem gyullad ki, amikor mozognak az érzékelési tartományon belül.	1. Nincs hálózati áram. Ellenőrizzen minden bekötést és biztosítékot/kapcsolót.
	2. Túl világos van a közelben. Állítsa be újból a mozgásérzékelőt, vagy keressen jobb helyet.
	3. Hibás a szabályzó beállítása.	Állítsa be újból az érzékelési szöget vagy a szabályzót.
A fény magától kigyullad (hamis bekapcsolás)	1.Hőforrások,pl. klímaberendezések, szellőzőnyílások, fűtőtestek csepegése, grillsütők, másik külső világítás vagy közlekedő járművek aktiválják a mozgásérzékelőt.	Az érzékelőfejet irányítsa ezektől a forrásoktól el, más irányba
	2. Állatok/madarakvagy háziállatok.	Az érzékelőfej más irányba irányítása segíthet a problémán.
	3. Uszodák vagy más tükröző felületek fényvisszaverődései.	Állítsa be újból a mozgásérzékelőt.

Figyelem: Hideg időben a PIR-érzékelővel felszerelt minden készülék érzékenyebben reagál, mint melegben.
