Typ produktu	Vonkajší LED reflektor s pohybovým senzorom
Značka	Brennenstuhl
Model	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Elektrické napájanie	220–240 V~ 50/60 Hz
Menovitý výkon	80 LED diód po 0,5 W (celkom 40 W)
Typ ochrany	IP44
Trieda ochrany	I
Uhol detekcie	180°
Dosah detekcie	Až 10 metrov (nastaviteľný)
Nastaviteľné oneskorenie	Od 10 s (±5 s) do 4 min (±1 min)
Nastavenie svetelného prahu	Deň/noc pomocou regulátora LUX
Prevádzková teplota	-15°C až +40°C
Odporúčaná montážna výška	1,8 m až 2,5 m
Funkcie	PIR pohybový senzor, režim nepretržitého svietenia (4 h)
Údržba	Čistenie suchou alebo mierne navlhčenou handričkou
Bezpečnosť	Nezrieť do LED lúča; inštalácia kvalifikovaným elektrikárom
Náhradné diely	LED diódy nie sú vymeniteľné; originálny ochranný sklo Brennenstuhl
Dodávané príslušenstvo	Hmoždinky, skrutky, spojovacia svorka

Často kladené otázky - City BRENNENSTUHL

Ako nainštalovať reflektor City ?

Inštaláciu musí vykonať kvalifikovaný elektrikár. Pred akýmkoľvek zásahom vypnite prúd. Upevnite montážnu dosku na stenu vo výške 1,8 až 2,5 m, pripojte vodiče (N=modrý, L=hnedý, ⏻=zelený/žltý) do svorkovnice a potom zacvaknite telo svietidla.

Ako nastaviť pohybový senzor ?

Senzor má dva regulátory: TIME pre oneskorenie (10 s až 4 min) a LUX pre svetelný prah. Najprv nastavte LUX na (*) (deň a noc) a TIME na minimum, potom upravte orientáciu snímača tak, aby pokrýval požadovanú oblasť.

Čo robiť, ak sa svetlo nerozsvieti pri pohybe ?

Najprv skontrolujte napájanie (poistky, pripojenia). Uistite sa, že regulátor LUX nie je nastavený príliš nízko (iba nočný režim) a že snímač nie je nasmerovaný na zdroj tepla alebo reflexný povrch.

Ako aktivovať nepretržité svietenie ?

Na aktiváciu nepretržitého režimu rýchlo prepnite nástenný vypínač 2-krát do 2 sekúnd (OFF-ON-OFF-ON). Svietidlo zostane svietiť 4 hodiny a potom sa vráti do režimu detekcie. Na deaktiváciu prepnite raz OFF-ON.

Ako čistiť reflektor ?

Použite suchú alebo mierne navlhčenú handričku. Nikdy nepoužívajte rozpúšťadlá, korozívne alebo abrazívne prostriedky, ktoré by mohli poškodiť kryt alebo sklo.

Sú LED diódy vymeniteľné ?

Nie, LED diódy nie sú vymeniteľné. Reflektor neobsahuje žiadne komponenty vyžadujúce údržbu. V prípade poruchy musí byť celé zariadenie vymenené.

Aký je dosah pohybového senzora ?

Maximálny dosah je 10 metrov s uhlom detekcie 180°. Tieto hodnoty sa môžu líšiť v závislosti od montážnej výšky a poveternostných podmienok.

Je možné použiť tento reflektor v interiéri ?

Reflektor je určený na vonkajšie použitie (IP44). Môže byť použitý v interiéri vo vlhkých miestnostiach, ako je garáž, ale inštalácia musí dodržiavať rovnaké bezpečnostné pokyny.

Čo robiť v prípade nechceného spustenia ?

Preorientujte snímač, aby ste sa vyhli zdrojom tepla (klimatizácia, gril, autá) a reflexným povrchom. Snímač je citlivejší na priečne pohyby ako na čelné pohyby.

Ako nastaviť citlivosť na denné svetlo ?

Otočte regulátor LUX: na symbole (*) senzor funguje deň aj noc; na symbole (C) funguje iba v noci. Pre presné nastavenie počkajte na požadovanú úroveň osvetlenia a pomaly otáčajte gombíkom, kým sa svetlo nerozsvieti.

NÁVOD NA OBSLUHU City BRENNENSTUHL

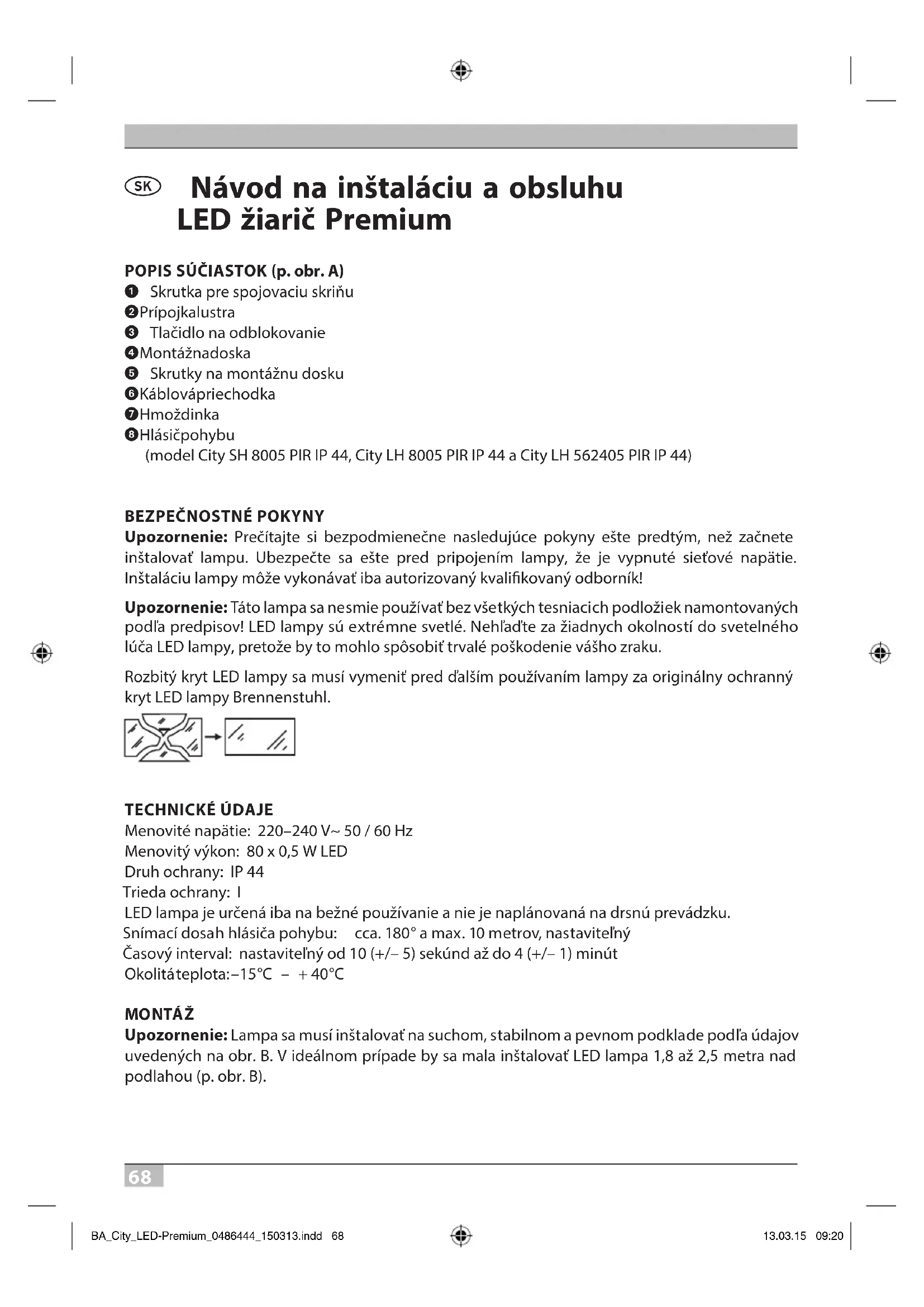

Návod na inštaláciu a obsluhu LED žiarič Premium

Upozornenie: Prečítajte si bezpodmienečne nasledujúce pokyny ešte predtým, než začnete inštalovať lampu. Ubezpečte sa ešte pred pripojením lampy, že je vypnuté sietové napätie. Inštaláciu lampy môže vykonávať iba autorizovaný kvalifikovaný odborník!

Upozornenie: Táto lampa sa nesmie používať bez všetkých tesniacich podložiek namontovaných podľa predpisov! LED lampy sú extrémne svetlé. Nehľadťte za žiadnych okolností do svetelného lúča LED lampy, pretože by to mohlo spôsobit’ trvalé poškodenie vášho zraku.

Rozbitý kryt LED lampy sa musí vymenit pred dálším používaním lampy za originálny ochranný kryt LED lampy Brennenstuhl.

TECHNICKÉ ÚDAJE

Menovité napätie: 220–240 V\~ 50 / 60 Hz

LED lampa je určená iba na bežné používanie a nie je naplánovaná na drsnú prevádzku.

Časový interval: nastavitelný od 10 (+/- 5) sekúnd až do 4 (+/- 1) minút

Okolitáteplota: -15^ - +40^

MONTÁŽ

Upozornenie: Lampa sa musí inštalovať na suchom, stabilnom a pevnom podklade podľa údajov uvedených na obr. B. V ideálnom prípade by sa mala inštalovať LED lampa 1,8 až 2,5 metra nad podlahou (p. obr. B).

Inštalácia lampy (p. obr. A)

Dôležité: Dávajte pozor, aby ste nenavítali skryté vodiče. Presuňte elektrický kábel cez káblovú priechodku ⑥ montážne dosky a upevnite potom kábel pomocou skrutiek ⑤ a hmoždiniek ⑦ na stenu. Dávajte pozor na správne osadenie tesnení. Pripojte elektrický kábel podľa obr. A na prípojku lustra ② (N = modrý kábel, + = zelený / žltý kábel, L = hnedý kábel).

Upevnite teleso lampy spät na montážnu dosku. Stlačte k tomu tlačidlo na odblokovanie a nasúvajte lampu na montážnu dosku, kým opät nezaklapne tlačidlo na odblokovanie Zabezpečte spoj pomocou skrutky na spojovacej skrini ①.

Nastavte požadovaný smer svetla a riadne utiahnite skrutky. Zapnite hlavné napájanie prúdom.

Iba pre model City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 a City LH 562405 PIR IP 44

Hlásič pohybu by nemal byť nasmerovaný na zdroje tepla, ako sú grily, klimatizačné zariadenia, iné vonkajšie osvetlenie, idúce automobily a ventilačné šachty, aby sa zabránilo nepríjemnej falošnej aktivácii. Z rovnakého dôvodu by sa nemal inštalovať hlásič pohybu v oblastiach so silnými elektromagnetickými interferenciami. Nesmerujte prístroj na zrkadlové povrchy, ako sú hladké biele steny, plavecké bazény a pod.

Technické údaje pre snímací dosah (max. 10 metrov pri 180°) sa môžu vždy odlišovať podľa montážnej výšky a stanoviska prístroja. Snímací dosah prístroja sa môže pri teplotných zmenách takisto zmeniť. Skôr, než zvolíte montážne miesto pre svoj prístroj, mali by ste vedieť, že hlásič pohybu reaguje najcitlivejšie na pohyby, ktoré prebiehajú v priečnom smere k jeho snímaciemu poľu a najmenej citlivo pri pohyboch, ktoré prebiehajú rovno na hlásič pohybu alebo smerom preč od hlásiča (p. obr. C). Ak smeruje pohyb rovno na hlásič pohybu alebo smerom preč od hlásiča, znamená to výrazné zníženie snímacieho dosahu (p. obr. C).

Na hlásiči pohybu sa nachádzajú dva regulátory (p. obr. D)

Nastavenie času (TIME):

Dížka časového intervalu, pri ktorom zostane svetlo po aktivácii zapnuté, sa dá nastavit medzi 10 (+/- 5) sekundami a 4 (+/- 1) minútami. Otáčaním regulátora TIME (+) na (−) sa skracuje časový interval.

Upozornenie: Ak sa svetlo aktivovalo prostredníctvom hlásiča pohybu, spustí sa časový interval pri každom dálšom zaznamenaní pohybu

Nastavenie svetla (LUX):

Regulačný modul LUX disponuje integrovaným snímacím zariadením (fotobunka), ktoré rozoznáva denné svetlo a tmu. Symbol (*) znamená, že sa hlásič pohybu aktivuje cez deň a v noci, zatial' čo pri symbole (C) reaguje iba v noci.

Nastavenie regulátora (p. obr. D)

Nastavte regulátor LUX na symbol ( * ) a počkajte niekol'ko sekúnd. Pritom sa ubezpečte, že je regulátor TIME nastavený na minimum (–). Potom sa zapne svetlo a zostane niekol'ko sekúnd zapnuté.

Nastavte hlásič pohybu vertikálnym smerom tak, aby sa snímala požadovaná oblast. Požiadajte niekoho, aby prebehol šikmým smerom cez snímanú oblast a meňte uhol senzoru tak dlho, kým sa lampa prostredníctvom pohybu nezapne. (p. obr. C). Nastavte regulátor TIME na požadovanú dobu zapnutia.

Aby ste nastavili hranicu LUX, pri ktorej sa v noci automaticky zapne svetlo, prepnite regulátor LUX z denného na nočné svetlo. Upozornenie: Ak sa musí zapnút svetlo skôr, napr. pri stmievaní, počkajte na požadovanú úroveň svetla, otočte potom pomaly regulátor LUX do polohy denného svetla, zatial' čo niekto prebehne cez stred snímanej oblasti. Ak sa svetlo zapne, uvolnite regulátor LUX.

Funkcia nepretržitého svetla

Pri inštalácii sieťového spínača (nástenného svetelného spínača) do sieťového prívodu je možná u modelov s hlásičom pohybu prevádzka s nepretržitým svetlom:

1. Zapnutie nepretržitého svetla:

Spínač 2 x rýchlo za sebou VYP a ZAP (v priebehu 2 sekúnd). Lampa sa nastaví na 4 hodiny nepretržitej prevádzky. Potom sa prepne automaticky späť do prevádzky hlásiča pohybu.

Spínač 1 x VYP a ZAP. Lampa sa vypne alebo presunie do prevádzky hlásiča pohybu.

ÚDRŽBA A ČISTENIE

Žiarič LED neobsahuje žiadne súčiastky, ktoré by sa museli udržiavať. LED sa nedajú vymenit. Používajte na čistenie iba suchú alebo zľahka navlhčenú handričku a nepoužívajte rozpúšťadlá, agresívne čistiace prostriedky a pod.

LIKVIDÁCIA

Odstraňujte elektrické prístroje ekologickým spôsobom!

Elektrické prístroje nepatria do domového odpadu!

Podľa Európskej smernice 2012/19/EU o starých elektrických a elektronických prístrojoch sa musia zbierať opotrebované elektrospotrebiče zvlášť a odviezť na ekologickú recykláciu. O možnostiach likvidácie starých prístrojov sa môžete informovať na svojom obecnom alebo mestskom úrade.

ODSTRAŇOVANIE CHÝB A UŽÍVATELŠKÉ POKYNY

Problém Možná príčina Odporúčané riešenie

Svetlo sa nezapne pri pohybe v snímanom priestore.	1. Žiadny sietový prúd. Skontrolujte všetky spoje a poistky/vypínače.
	2. Osvetlenie v blízkosti je príliš svetlé.	Nastavte opät hlásič pohybu alebo zmeňte stanovisko prístroja.
	3. Regulátor je nesprávne nastavený.	Nastavte opät uhol senzora alebo regulátor.
Svetlo sa zapína bez zjavného dôvodu (nesprávny spôsob aktivácie)	1. Zdroje tepla ako klimatizačné zariadenia, ventilačné otvory, výpusty vykurovacích prístrojov, iné vonkajšie osvetlenie alebo idúce autá aktivujú hlásič pohybu.	Hlavu senzora musíte nasmerovať preč od týchto zdrojov.
	2. Zvieratá/vtákyalebo domáce zvieratá.	Mohlo by pomôct nové nastavenie hlavy senzora.
	3. Zrkadlenie bazénov alebo zrkadlových plôch.	Nové nastavenie hlásiča pohybu.

Upozornenie: Za studených poveternostných podmienok reagujú všetky prístroje so senzorom PIR citlivejšie než v teplom počasí.
