KÄYTTÖOHJE City BRENNENSTUHL

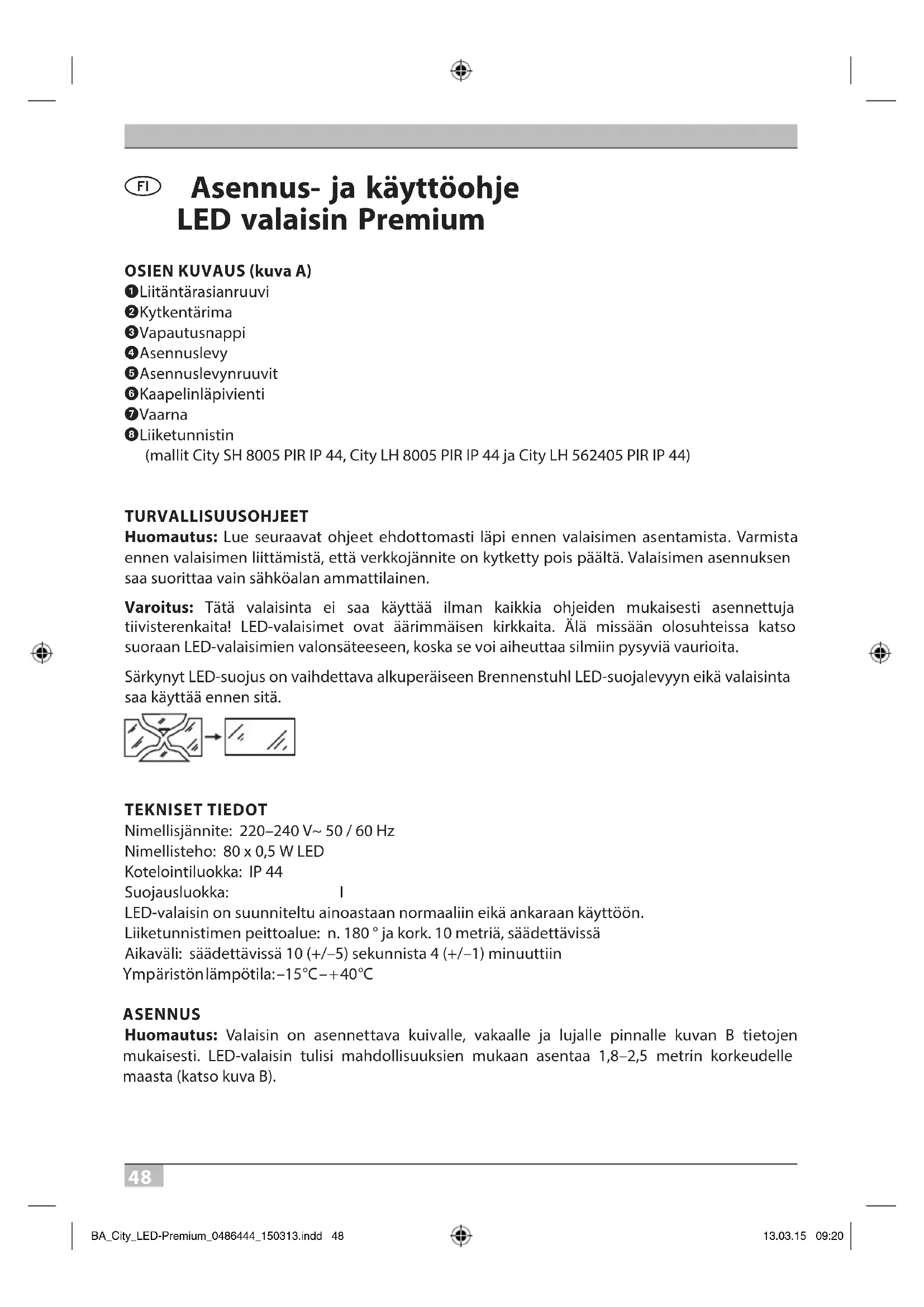

Asennus- ja käyttöohje LED valaisin Premium OSIEN KUVAUS (kuva A)

Liitäntärasian ruuvi

Liiketunnistin (mallit City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ja City LH 562405 PIR IP 44) TURVALLISUUSOHJEET Huomautus: Lue seuraavat ohjeet ehdottomasti läpi ennen valaisimen asentamista. Varmista ennen valaisimen liittämistä, että verkkojännite on kytketty pois päältä. Valaisimen asennuksen saa suorittaa vain sähköalan ammattilainen. Varoitus: Tätä valaisinta ei saa käyttää ilman kaikkia ohjeiden mukaisesti asennettuja tiivisterenkaita! LED-valaisimet ovat äärimmäisen kirkkaita. Älä missään olosuhteissa katso suoraan LED-valaisimien valonsäteeseen, koska se voi aiheuttaa silmiin pysyviä vaurioita. Särkynyt LED-suojus on vaihdettava alkuperäiseen Brennenstuhl LED-suojalevyyn eikä valaisinta saa käyttää ennen sitä. TEKNISET TIEDOT Nimellisjännite: 220–240V~ 50 / 60Hz Nimellisteho: 80 x 0,5W LED Kotelointiluokka: IP 44 Suojausluokka: I LED-valaisin on suunniteltu ainoastaan normaaliin eikä ankaraan käyttöön. Liiketunnistimen peittoalue: n. 180 ° ja kork. 10metriä, säädettävissä Aikaväli: säädettävissä 10 (+/–5) sekunnista 4 (+/–1) minuuttiin Ymp äristön lämpötila: –15 °C – + 40 °C ASENNUS Huomautus: Valaisin on asennettava kuivalle, vakaalle ja lujalle pinnalle kuvan B tietojen mukaisesti. LED-valaisin tulisi mahdollisuuksien mukaan asentaa 1,8–2,5 metrin korkeudelle maasta (katso kuva B). BA_City_LED-Premium_0486444_150313.indd 48 13.03.15 09:2049

LED valaisin Premium Käyttöohje Valaisimen asennus (kuva A) Avaa liitäntärasian ruuvi

, paina vapautusnappia

ja poista asennuslevy

. Käytä asennuslevyä ruuvin reikien paikkojen merkitsemiseen asennuspinnalle. Tärkeää: Varo, ettet poraa mitään piilossa olevia johtoja. Ohjaa virtajohto asennuslevyn kaapelin läpiviennin

läpi ja kiinnitä levy seinään ruuvien

avulla. Varmista, että tiiviste on oikein paikallaan. Kytke virtajohto kuvan A mukaisesti kytkentärimaan

(N = sininen kaapeli, = vihreä / keltainen kaapeli, L = ruskea kaapeli). Kiinnitä lampunrunko takaisin asennuslevyyn. Paina sitä varten vapautusnappia

ja työnnä valaisinta asennuslevylle, kunnes vapautusnappi

lukittuu uudestaan. Varmista kiinnitys liitäntärasian

ruuvilla. Säädä valo haluamaasi suuntaan ja kiristä ruuvit. Kytke päävirransyöttö päälle. Vain mallit City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ja City LH 562405 PIR IP 44 Älä suuntaa liiketunnistinta lämmönlähteitä kuten grillejä, ilmastointilaitteita, muuta ulkovalaistusta, ohiajavia autoja tai tuuletushormeja kohti, jotta vältetään kiusalliset väärät kytkeytymiset. Samasta syystä sitä ei tulisi asentaa alueille, joilla esiintyy voimakkaita sähkömagneettisia häiriöitä. Älä suuntaa laitetta heijastavia pintoja kuten sileitä valkoisia seiniä, uima-altaita jne. kohti. Peittoalueen (kork. 10metriä, 180 °) tekniset tiedot voivat hieman vaihdella asennuskorkeudesta ja -paikasta riippuen. Laitteen peittoalue voi muuttua myös lämpötilan vaihdellessa. Ennen asennuspaikan valitsemista on tärkeää tietää, että liiketunnistin reagoi herkimmin liikkeeseen, joka tapahtuu havaintoalueen poikki. Liikkeet suoraan liiketunnistinta kohti tai tunnistimesta poispäin havaitaan huonoimmin (kuva C). Liikkeet suoraan liiketunnistinta kohti tai siitä poispäin merkitsevät havaintoalueen merkittävää pienenemistä (katso kuva C). Liiketunnistimessa on kaksi säädintä (kuva D) Ajan asetus (TIME): Valojen päälläoloaikaa kytkeytymisen jälkeen voidaan säätää 10 (+/–5) sekunnin ja 4 (+/–1) minuutin välillä. Aikaa lyhennetään kääntämällä TIME-säädintä kohdasta (+) kohtaan (–). Huomautus: Jos liiketunnistin on sytyttänyt valon kerran, aika käynnistyy jokaisen uuden havaitsemisen jälkeen uudelleen. Valon säätö (LUX): LUX-säätömoduulissa on integroitu tuntolaite (valokenno), joka tunnistaa päivänvalon ja pimeyden. Symboli () tarkoittaa, että liiketunnistin laukeaa päivällä ja yöllä, kun taas symbolin () yhteydessä se reagoi vain öisin. BA_City_LED-Premium_0486444_150313.indd 49 13.03.15 09:2050

Käyttöohje LED valaisin Premium Säätimen säätö (kuva D) Aseta LUX-säädin symbolin () kohdalle ja odota pari sekuntia. Varmista, että TIME-säädin on asetettu minimiarvoon (–). Valo kytkeytyy nyt päälle ja jää päälle muutamaksi sekunniksi. Suuntaa liiketunnistin pystysuunnassa niin, että se havaitsee halutun alueen. Pyydä jotakin henkilöä kulkemaan testattavan alueen editse poikkisuunnassa ja säädä anturin kulmaa niin kauan, kunnes valaisin syttyy liikkeestä (katso kuva C). Aseta TIME-säädin haluttuun kytkeytymisaikaan. Säädä LUX-kynnys, joka sytyttää valon öisin automaattisesti, kääntämällä LUX-säädin päivänvalosta yöhön. Huomautus: Jos valon on sytyttävä aikaisemmin, esim. hämärän tullessa, odota, kunnes ilta saavuttaa haluamasi hämäryyden, käännä LUX-säädintä hitaasti kohti päivänvalo-asetusta samalla kuin joku kulkee peittoalueen keskellä. Päästä LUX-säädin irti, kun valo syttyy. Kestovalotoiminto Kun verkkokytkin (seinävalokatkaisija) asennetaan syöttöverkkoon, kestovalokäyttö on mahdollinen liiketunnistimella varustetuissa malleissa:

1. Kestovalon kytkeminen:

Kytke katkaisija 2 kertaa nopeasti peräkkäin POIS PÄÄLTÄ ja PÄÄLLE (2 sekunnin kuluessa). Valaisin säätyy 4 tunnin kestovalokäyttöön. Sen jälkeen se siirtyy taas automaattisesti liiketunnistinkäyttöön.

2. Kestovalon sammuttaminen:

Kytke katkaisija kerran POIS PÄÄLTÄ ja PÄÄLLE. Valaisin sammuu tai siirtyy liiketunnistinkäyttöön.

LED-kohdevalaisin ei sisällä huollettavia osia. Ledejä ei voi vaihtaa. Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa. Älä käytä liuotinaineita, syövyttäviä puhdistusaineita tms.

Huolehdi sähkölaitteiden ympäristöystävällisestä hävittämisestä! Sähkölaitteita ei saa laittaa kotitalousjätteen joukkoon! Sähkö- ja elektroniikkalaiteromusta annetun Euroopan parlamentin ja neuvoston direktiivin 2012/19/EU mukaisesti käytetyt sähkölaitteet on lajiteltava erilleen ja toimitettava ympäristöystävällisesti kierrätettäväksi. Käytettyjen laitteiden hävittämismahdollisuuksista saat tietoa kunnan tai kaupungin vastaavilta viranomaisilta. BA_City_LED-Premium_0486444_150313.indd 50 13.03.15 09:2051

LED valaisin Premium Käyttöohje

VIANETSINTÄ JA OHJEET

Ongelma Mahdollinen syy Suositeltu ratkaisu Valo ei syty liikkeen tapahtuessa peittoalueella

1. Ei verkkovirtaa Tarkasta kaikki kytkennät ja

varok keet / k ytk imet

2. Valaistus lähellä on liian

kirkas Suuntaa liiketunnistin uudelleen tai vaihda laitteen paikkaa

3. Säädin väärin säädetty Säädä anturin kulma tai säädin

uudelleen Valo sammuu ilman selvää syytä (väärä laukaisin)

1. Lämmönlähteet kuten

ilmastointilaitteet, tuuletusaukot, lämmityslaitteiden hormit, grillit, muu ulkovalaistus tai ohiajavat autot aktivoivat liiketunnistimen Suuntaa anturin pää pois kyseisistä lähteistä

2. Eläimet / linnut tai

kotieläimet Anturin pään uudelleensuuntaus voi auttaa

3. Uima-altaista tai

heijastavista pinnoista tulevat heijastukset Suuntaa liiketunnistin uudelleen Huomautus: Kylmissä sääolosuhteissa kaikki PIR-anturilla varustetut laitteet reagoivat herkemmin kuin lämpimässä säässä. VALMISTAJA Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_City_LED-Premium_0486444_150313.indd 51 13.03.15 09:2052
