Vrsta izdelka	Zunanji LED reflektor s senzorjem gibanja
Znamka	Brennenstuhl
Model	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Električno napajanje	220–240 V~ 50/60 Hz
Nazivna moč	80 LED diod po 0,5 W (skupaj 40 W)
Stopnja zaščite	IP44
Zaščitni razred	I
Kot zaznavanja	180°
Doseg zaznavanja	Do 10 metrov (nastavljiv)
Nastavljiva zakasnitev	Od 10 s (±5 s) do 4 min (±1 min)
Nastavitev mejne svetlobe	Dan/noč prek regulatorja LUX
Delovna temperatura	-15°C do +40°C
Priporočena višina namestitve	1,8 m do 2,5 m
Funkcije	Senzor gibanja PIR, način neprekinjene osvetlitve (4 h)
Vzdrževanje	Čiščenje s suho ali rahlo vlažno krpo
Varnost	Ne glejte v LED svetlobni snop; namestitev naj opravi usposobljen električar
Nadomestni deli	LED diode niso zamenljive; originalno zaščitno steklo Brennenstuhl
Priloženi dodatki	Mozniki, vijaki, priključni blok

Pogosto zastavljena vprašanja - City BRENNENSTUHL

Kako namestiti reflektor City?

Namestitev mora opraviti usposobljen električar. Pred kakršnim koli posegom izklopite elektriko. Pritrdite montažno ploščo na steno na višini 1,8 do 2,5 m, priključite žice (N=modra, L=rjava, ⏻=zelena/rumena) na priključni blok, nato zaskočite telo svetilke.

Kako nastaviti senzor gibanja?

Senzor ima dva regulatorja: TIME za zakasnitev (10 s do 4 min) in LUX za mejno svetlobo. Najprej nastavite LUX na (*) (dan in noč) in TIME na minimum, nato prilagodite usmerjenost senzorja, da pokriva želeno območje.

Kaj storiti, če se luč ne prižge ob zaznavanju gibanja?

Najprej preverite napajanje (varovalke, povezave). Prepričajte se, da regulator LUX ni nastavljen prenizko (samo nočni način) in da senzor ni usmerjen proti viru toplote ali odsevni površini.

Kako aktivirati neprekinjeno osvetlitev?

Za aktiviranje neprekinjenega načina hitro preklopite stensko stikalo 2-krat v 2 sekundah (IZKLOP-VKLOP-IZKLOP-VKLOP). Svetilka ostane prižgana 4 ure, nato preklopi nazaj v način zaznavanja. Za izklop preklopite enkrat IZKLOP-VKLOP.

Kako očistiti reflektor?

Uporabite suho ali rahlo vlažno krpo. Nikoli ne uporabljajte topil, korozivnih ali abrazivnih sredstev, ki bi lahko poškodovala ohišje ali steklo.

Ali so LED diode zamenljive?

Ne, LED diode niso zamenljive. Reflektor ne vsebuje nobenih komponent, ki bi zahtevale vzdrževanje. V primeru okvare je treba zamenjati celotno napravo.

Kakšen je doseg senzorja gibanja?

Maksimalni doseg je 10 metrov s kotom zaznavanja 180°. Te vrednosti se lahko razlikujejo glede na višino namestitve in vremenske pogoje.

Ali se ta reflektor lahko uporablja v notranjih prostorih?

Reflektor je zasnovan za zunanjo uporabo (IP44). Lahko se uporablja v notranjih prostorih, kot so vlažni prostori, npr. garaža, vendar mora namestitev upoštevati enaka varnostna navodila.

Kaj storiti ob neželenem sprožanju?

Preusmerite senzor, da se izognete virom toplote (klima, žar, avtomobili) in odsevnim površinam. Senzor je bolj občutljiv na bočne premike kot na premike naravnost.

Kako nastaviti občutljivost na dnevno svetlobo?

Obrnite regulator LUX: na simbolu (*) senzor deluje podnevi in ponoči; na simbolu (C) deluje le ponoči. Za natančno nastavitev počakajte na želeno raven svetlobe in počasi obračajte gumb, dokler se luč ne prižge.

NAVODILA ZA UPORABO City BRENNENSTUHL

SI Navodilo za uporabo 72

LT Eksploatavimo instrukcija.... 76

LV Lietošanas instrukcija 80

City SH 8005 IP44

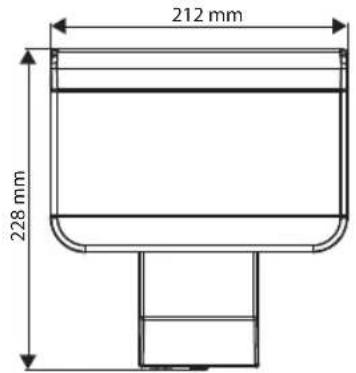

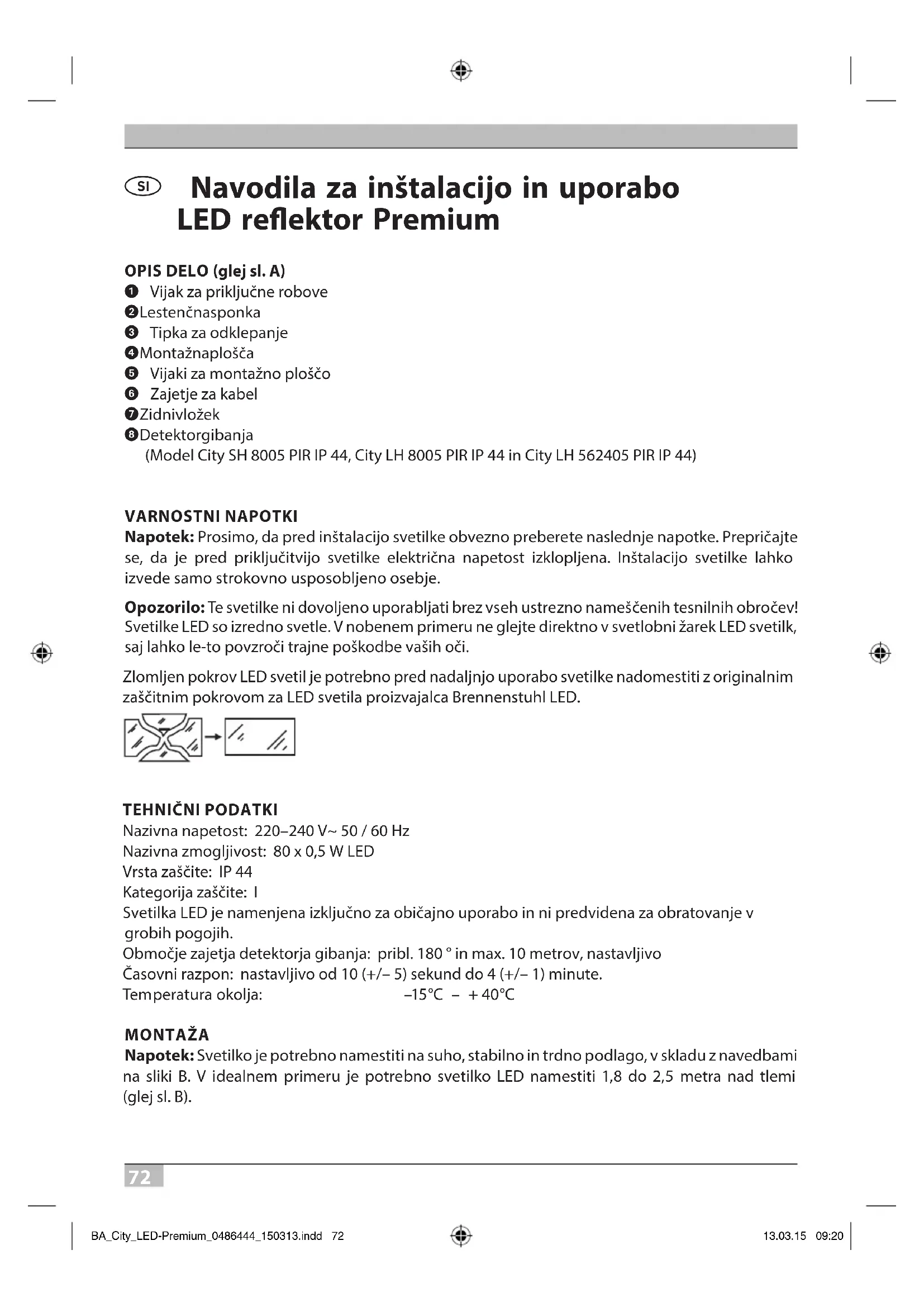

SI Navodila za inštalacijo in uporabo LED reflektor Premium

① Vijak za priključne robove
② Lestenčnasponka
③ Tipka za odklepanje
④ Montažnaplošča
⑤ Vijaki za montažno ploščo
6 Zajetje za kabel
⑦ Zidnivložek
⑧ Detektorgibanja

(Model City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 in City LH 562405 PIR IP 44)

VARNOSTNI NAPOTKI

Napotek: Prosimo, da pred inštalacijo svetilke obvezno preberete naslednje napotke. Prepričajte se, da je pred priključitvijo svetilke električna napetost izklopljena. Inštalacijo svetilke lahko izvede samo strokovno usposobljeno osebje.

Opozorilo: Te svetilke ni dovoljeno uporabljati brez vseh ustrezno nameščenih tesnilnih obročev! Svetilke LED so izredno svetle. V nobenem primeru ne glejte direktno v svetlobni žarek LED svetilk, saj lahko le-to povzroči trajne poškodbe vaših oči.

Zlomljen pokrov LED svetil je potrebno pred nadaljnjo uporabo svetilke nadomestiti z originalnim zaščitnim pokrovom za LED svetila proizvajalca Brennenstuhl LED.

TEHNIČNI PODATKI

Nazivna napetost: 220–240 V\~ 50 / 60 Hz

Nazivna zmogljivost: 80 x 0,5 W LED

Vrsta zaščite: IP 44

Kategorija zaščite: I

Svetilka LED je namenjena izključno za običajno uporabo in ni predvidena za obratovanje v grobih pogojih.

Območje zajetja detektorja gibanja: pribl. 180° in max. 10 metrov, nastavljivo

Časovni razpon: nastavljivo od 10 (+/- 5) sekund do 4 (+/- 1) minute.

Temperatura okolja: -15^ - +40^

MONTAŽA

Napotek: Svetilko je potrebno namestiti na suho, stabilno in trdno podlago, v skladu z navedbami na sliki B. V idealnem primeru je potrebno svetilko LED namestiti 1,8 do 2,5 metra nad tlemi (glej sl. B).

Instalacija svetilke (glej sl. A)

Odvijte vijak ① na priključnih robovih, pritisnite tipko za odklepanje ③ in nato odstranite montažno ploščo ④. S pomočjo montažne plošče si označite pozicije lukenj, ki jih je potrebno izvrtati na montažni plošči.

Pomembno: Bodite pozorni na to, da ne vrtate v napeljavo ali vode, ki so skriti pod ometom. Električni kabel napeljite skozi zajetje za kabel ⑥ na montažni plošči in le-to nato s pomočjo vijakov ⑤ in zidnih vložkov ⑦ pritrdite na steno. Pazite na pravilno nasedanje tesnila. Električni kabel nato ustrezno priključite, kot je navedeno na sl. A na lestenčni sponki ② (N = moder kabel, ⬆ = zelen / rumen kabel, L = rjav kabel).

Telo svetilke nato ponovno pritrdite na montažno ploščo. V ta namen pritisnite na tipko za odklepanje ③ in svetilko potisnite na montažno ploščo, vse dokler tipka za odklepanje ③ ponovno ne zaskoči. Povezavo zavarujte z vijakom na priključni omarici ①.

Nastavite želeno smer osvetlitve in privijte vijake. Sedaj vklopite električno napetost.

Samo za model City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 in City LH 562405 PIR IP 44

Detektor gibanja ni dovoljeno usmeriti na vire toplote kot so žari, klimatske naprave, drugo zunanjo osvetljavo, vozeče avtomobile in odvodne jaške, da tako preprečimo nadležne pomotne sprožitve. Prav tako ni dovoljeno nameščanje detektorja gibanja na območja z močnejšimi elektromagnetnimi interferencami. Naprave na usmerjajte na odsevne površine, kot so npr. gladke stene, bazeni, itd.

Tehnični podatki za območje zajetja (max. 10 metrov pri 180°) lahko glede na višino montaže in kraj montaže rahlo variirajo. Območje zajetja se lahko prav tako spremeni v primeru temperaturnih sprememb. Preden izberete kraj montaže za napravo, morate vedeti, da se detektor gibanja najbolj občutljivo odziva na gibanja, ki potekajo prečno skozi njegovo območje zajetja in najmanj občutljivo na gibanja, ki gredo direktno proti detektorju gibanja oz. direktno stran (glej sl. C). Če gre gibanje direktno proti detektorju gibanja ali pa direktno stran od njega lahko pride do bistvenega znižanja območja zajetja (glej sl. C).

Na detektorju gibanja se nahajata dva regulatorja (glej sl. D)

Nastavitev časa (TIME):

Trajanje časovnega razpona, v katerem je svetilka aktivna je možno nastaviti med 10 (+/- 5) sekundami in 4 (+/- 1) minutami. Z nastavitvijo regulatorja TIME iz (+) na (−) se časovni razpon skrajša.

Napotek: Če detektor gibanja sproži osvetlitev, prične časovni razpon teči na novo ob vsaki nadaljnji zaznavi.

Nastavitev osvetljenosti (LUX):

Modul regulatorja LUX vsebuje integriran sistem zaznavanja (fotocelico), ki prepoznava dnevno svetlobo in temo. Simbol (*) pomeni, da detektor gibanja svetlobo sproži podnevi in ponoči, medtem ko se simbol (C) odziva samo ponoči.

Navodilo za uporabo LED reflektor Premium

Nastavitev regulatorja (glej sl. D)

Regulator LUX nastavite na simbol ( ^* ) in počakajte nekaj sekund. Pri tem se prepričajte, da je regulator TIME nastavljen na minimum (−). Svetloba se sedaj vklopi in ostane nekaj sekund vklopljena.

Detektorje gibanja usmerite v vertikalni smeri tako, da je zajeto želeno območje. Nekdo naj gre prečno skozi območje, ki ga želite zajeti in ob tem tako dolgo spreminjajte kot senzorja, dokler se svetilka zaradi gibanja ne vklopi (glej sl. C). Regulator TIME nastavite na želen čas vklopa.

Za nastavitev pragu LUX, na katerem se naj svetilka ponoči avtomatsko vklopi, zavrtite regulator LUX iz dnevne osvetljenosti na noč. Napotek: Če želite, da se svetilka vklopi prej, npr. ob mraku, potem zavrtite regulator LUX počasi v smeri pozicije dnevne osvetljenosti, medtem ko nekdo gre skozi sredino območja zajetja. Regulator LUX izpustite, ko se svetilka vklopi.

Funkcija neprekinjene osvetlitve

Pri inštalaciji stikala za vklop (stensko stikalo za luč) v omrežni dovod je pri detektorjih gibanja z neprekinjeno osvetlitvijo možno naslednje:

1. Vklop neprekinjene osvetlitve:

Stikalo zaporedoma hitro 2 x IZKLOPITE in VKLOPITE (v času 2 sekund). Svetilka je tako nastavljena na neprekinjeno delovanje za 4 ure. Nato se samodejno preklopi na delovanje z detektorjem gibanja.

2. Izklop neprekinjene osvetlitve:

Stikalo 1 x IZKLOPITE in VKLOPITE. Svetilka se izklopi oz. preide v delovanje z detektorjem gibanja.

VZDRŽEVANJE IN ČIŠČENJE

Reflektor LED ne vsebuje sestavnih delov, ki bi jih bilo potrebno vzdrževati. LED svetil ni možno zamenjati. Za čiščenje uporabljajte suho ali rahlo vlažno krpo in ne uporabljajte razredčil, jedkih čistilnih sredstev in podobnega.

ODLAGANJE MED ODPADKE

Električne naprave je potrebno odložiti med odpadke na okolju prijazen način!

Električne naprave na sodijo med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EU o električnih in elektronskih napravah je potrebno odslužene električne naprave ločeno zbirati in jih odložiti za okolju primerno recikliranje. Več o možnostih odlaganja med odslužene naprave lahko izveste pri občinski ali mestni upravi.

ODPRAVA NAPAK IN NAPOTKI ZA UPORABNIKA

Težava Možen vzrok Priporočena rešitev

Ob gibanju v območju zajetja se svetilka ne vklopi.	1.Nielektrike.Preverite vso napeljavo in varovalke/stikala.
	2. V bližini se nahaja osvetlitev, ki je premočna.	Detektor gibanja usmerite na novo ali pa spremenite kraj postavitve naprave.
	3. Regulator je napačno nastavljen.	Kot senzorja ali regulator je potrebno nastaviti na novo.
Luč se iz neznanega razloga vklopi (napačna sprožitev)	1. Detektor gibanja aktivirajo viri toplote kot so klimatske naprave, prezračevalne odprtine, odvodi peči, žari, druga zunanja osvetljava ali vozeči avtomobili.	Glavo senzorja je potrebno usmeriti stran od teh virov.
	2. Živali / ptiči ali druge hišne živali.	Pomaga lahko nova nastavitev glave senzorja.
	3. Odsevanja iz bazenov ali drugih odsevnih površin.	Detektor gibanja je potrebno usmeriti na novo.

Napotek: v hladnih vremenskih pogojih se vse naprave s senzorjem PIR odzivajo bolj občutljivo, kot v toplejših vremenskih pogojih.
