Produkto tipas	LEDinis lauko prožektorius su judesio detektoriumi
Prekės ženklas	Brennenstuhl
Modelis	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Maitinimas	220–240 V~ 50/60 Hz
Nominali galia	80 LED po 0,5 W (iš viso 40 W)
Apsaugos tipas	IP44
Apsaugos klasė	I
Aptikimo kampas	180°
Aptikimo nuotolis	Iki 10 metrų (reguliuojamas)
Reguliuojamas uždelsimas	Nuo 10 s (±5 s) iki 4 min (±1 min)
Šviesos slenksčio reguliavimas	Diena/naktis per LUX reguliatorių
Darbinė temperatūra	Nuo -15°C iki +40°C
Rekomenduojamas montavimo aukštis	Nuo 1,8 m iki 2,5 m
Funkcijos	PIR judesio detektorius, nuolatinio apšvietimo režimas (4 h)
Priežiūra	Valymas sausa arba šiek tiek drėgna šluoste
Saugumas	Nežiūrėti į LED šviesos spindulį; montavimas turi būti atliekamas kvalifikuoto elektriko
Atsarginės dalys	LED nėra keičiami; originalus Brennenstuhl apsauginis stiklas
Pridedami priedai	Kaiščiai, varžtai, jungiamasis blokas

Dažnai užduodami klausimai - City BRENNENSTUHL

Kaip sumontuoti City prožektorių?

Montavimą turi atlikti kvalifikuotas elektrikas. Prieš bet kokius darbus išjunkite maitinimą. Pritvirtinkite montavimo plokštę prie sienos 1,8–2,5 m aukštyje, prijunkite laidus (N=mėlynas, L=rudas, ⏻=žalias/gelsvas) prie jungiamojo bloko, tada užfiksuokite lempos korpusą.

Kaip sureguliuoti judesio detektorių?

Detektorius turi du reguliatorius: TIME uždelsimui (10 s iki 4 min) ir LUX šviesos slenksčiui. Pirmiausia nustatykite LUX ant (*) (dieną ir naktį) ir TIME ant minimumo, tada pakoreguokite jutiklio orientaciją, kad jis apimtų norimą zoną.

Ką daryti, jei šviesa neįsijungia pajutus judesį?

Pirmiausia patikrinkite maitinimą (saugiklius, jungtis). Įsitikinkite, kad LUX reguliatorius nėra nustatytas per žemai (tik nakties režimas) ir kad jutiklis nėra nukreiptas į šilumos šaltinį arba atspindintį paviršių.

Kaip įjungti nuolatinį apšvietimą?

Norėdami įjungti nuolatinį režimą, greitai perjunkite sieninį jungiklį 2 kartus per 2 sekundes (OFF-ON-OFF-ON). Lempa dega 4 valandas, tada grįžta į aptikimo režimą. Norėdami išjungti, vieną kartą perjunkite OFF-ON.

Kaip valyti prožektorių?

Naudokite sausą arba šiek tiek drėgną šluostę. Niekada nenaudokite tirpiklių, ėsdinančių ar abrazyvinių medžiagų, kurios gali pažeisti korpusą arba stiklą.

Ar LED galima pakeisti?

Ne, LED nėra keičiami. Prožektoriuje nėra jokių priežiūros reikalaujančių komponentų. Gedimo atveju visą įrenginį reikia pakeisti.

Koks judesio detektoriaus nuotolis?

Maksimalus nuotolis yra 10 metrų su 180° aptikimo kampu. Šios vertės gali skirtis priklausomai nuo montavimo aukščio ir oro sąlygų.

Ar šį prožektorių galima naudoti viduje?

Prožektorius skirtas naudojimui lauke (IP44). Jį galima naudoti viduje drėgnose patalpose, pvz., garaže, tačiau montavimas turi atitikti tas pačias saugos instrukcijas.

Ką daryti, jei prožektorius įsijungia netikėtai?

Perorientuokite jutiklį, kad jis neaptiktų šilumos šaltinių (oro kondicionieriaus, kepsninės, automobilių) ir atspindinčių paviršių. Jutiklis jautresnis skersiniams judesiams nei priekiniams.

Kaip nustatyti jautrumą dienos šviesai?

Pasukite LUX reguliatorių: jei ant simbolio (*) – detektorius veikia dieną ir naktį; jei ant simbolio (C) – tik naktį. Norėdami tiksliai nustatyti, palaukite pageidaujamo apšvietimo lygio ir lėtai sukite rankenėlę, kol šviesa įsijungs.

NAUDOJIMO INSTRUKCIJA City BRENNENSTUHL

① Varžtas prijungimo dėžutei
②Sietynognybtas
③ Atrakinimomygtukas
④ Montavimoplokště
⑤ Varžtai montavimo plokštei
⑥ Kabeliojvadas
⑦ Kaištis
⑧Judesiodetektorius

(modelis City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ir City LH 562405 PIR IP 44)

SAUGOS NUORODOS

Nuoroda: prieš jrengdami šviestuvą, būtinai perskaitykite toliau pateikiamas nuorodas. Prieš prijungdami šviestuvą, įsitikinkite, kad išjungta tinklo įtampa. Jrengti šviestuvą leidžiama tik kvalifkuotam specialistui.

Įspėjimas: šį šviestuvą draudžiama naudoti be visų tinkamai pritaisytų sandarinimo žiedų! Šviesos diodų šviestuvai yra itin ryškūs. Jokiomis aplinkybėmis nežiūrėkite į šviesos diodų šviestuvų šviesos spindulį, kadangį šis gali sukelti ilgalaikius akių pažeidimus.

Lūžusį šviesos diodu dangtelį prieš tolesnį šviestuvo naudojimą būtina pakeisti originaliu „Brennenstuhl“ šviesos diodu apsauginiu stikleliu.

TECHNINIAI DUOMENYS

Vardinė įtampa: 220–240 V\~ 50 / 60 Hz

Vardiné galia: 80 x 0,5 W LED

Apsaugos laipsnis: IP 44

Apsaugos klasė: I

LED šviestuvas yra numatytas tik normaliam naudojimui, o ne sunkiam darbui.

Judesio detektoriaus aprėpties diapazonas: apie. 180° ir maks. 10 metrų, nustatomas

Trukmė: nustatoma nuo 10 (+/− 5) sekundžių iki 4 (+/− 1) minučių

Aplinkos temperatura: -15^ - +40^

MONTAVIMAS

Nuoroda: šviestuvą reikia montuoti ant sauso, stabilaus ir tvirto paviršiaus pagal B pav. duomenis. Idealiu atveju LED šviestuvą reiktų pritaisyti 1,8–2,5 metro virš žemės (žr. B pav.).

Šviestuvo jrengimas (žr. A pav.)

Atsukite prijungimo déžutės varžtą ①, paspauskite atrakinimo mygtuką ③ ir tada pašalinkite montavimo plokštę ④. Naudokite montavimo plokštę, kad pažymėtumėte varžtų skylių padėtis ant montavimo paviršiaus.

Svarbu: prižiūrėkite, kad nepragręžtumėte paslėptų linijų. Išveskite srovės kabelį pro montavimo plokštės kabelio įvadą ⑥ ir tada pritvirtinkite juos varžtais ⑤ ir kaiščiais ⑦ prie sienos. Prižiūrėkite, kad sandariklis būtų teisingoje padėtyje. Prijunkite srovės kabelį pagal A pav. prie sietyno gnybto ② (N = mėlynas kabelis, ⏻ = žalias / geltonas kabelis, L = rudas kabelis).

Vėl pritvirtinkite žibinto korpusą prie montavimo plokštės. Tam paspauskite atrakinimo mygtuką ③ ir užstumkite šviestuvą ant montavimo plokštės tiek, kad vėl užsifiksuotų atrakinimo mygtukas ③. Užfiksuokite jungtį prijungimo dėžutės varžtu ①.

Nustatykite pageidaujamą šviesos kryptį ir priveržkite varžtus. Įjunkite pagrindinį elektros maitinimą.

Tik modeliui City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ir City LH 562405 PIR IP 44

Judesio detektorius neturi būti nukreiptas į šilumos šaltinius, tokius kaip kepsninės, oro kondicionieriai, kitos išorės apšvietimo sistemos, važiuojantys automobiliai ir ištraukiamosios šachtos, kad būtų išvengta erzinančio neteisingo suveikimo. Dėl tos pačios priežasties judesio detektoriaus nereiktų pritaisyti zonose su stipriais elektromagnetiniais trukdžiais. Nenukreipkite prietaiso į veidrodinius paviršius, tokius kaip lygios baltos sienos, baseinai ir t. t.

Aprėpties diapazono techniniai duomenys (maks. 10 metrų esant 180°) gali šiek tiek skirtis, priklausomai nuo montavimo aukščio ir vietos. Prietaiso aprėpties diapazonas taipogi gali keistis esant temperatūros pokyčiams. Prieš pasirinkdami prietaiso montavimo vietą, turėtumėte žinoti, kad judesio detektorius jautriausiai reaguoja į judesius skersai per jo aprėpties lauką, ir mažiausiai jautrus yra judesiams tiesiai judesio detektoriaus link arba nuo jo (žr. C pav.). Jei judėjimas yra tiesiai judesio detektoriaus link arba nuo jo, tai reiškia žymų aprėpties diapazono sumažėjimą (žr. C pav.).

Prie judesio detektoriaus yra du reguliatoriai (žr. D pav.)

Trukmės nustatymas (TIME):

Trukmę, kurią šviesa po aktyvinimo lieka ijungta, galima nustatyti nuo 10 (+/- 5) sekundžių iki 4 (+/- 1) minučių. TIME reguliatorių sukant nuo (+) i (-), trukmė sumažinama.

Nuoroda: jei šviesą aktyvino judesio detektorius, trukmė per kiekvieną tolesnį fiksavimą skaičiuojama vėl iš naujo.

Šviesos nustatymas (LUX):

LUX reguliatoriaus modulis turi integruotą skenavimo įtaisą (fotoelementą), kuris atpažjsta dienos šviesą ir tamsą. Simbolis (*) reiškia, kad judesio detektorius suveikia dieną ir naktį, tuo tarpu, esant simboliui (C), jis reaguoja tik naktį.

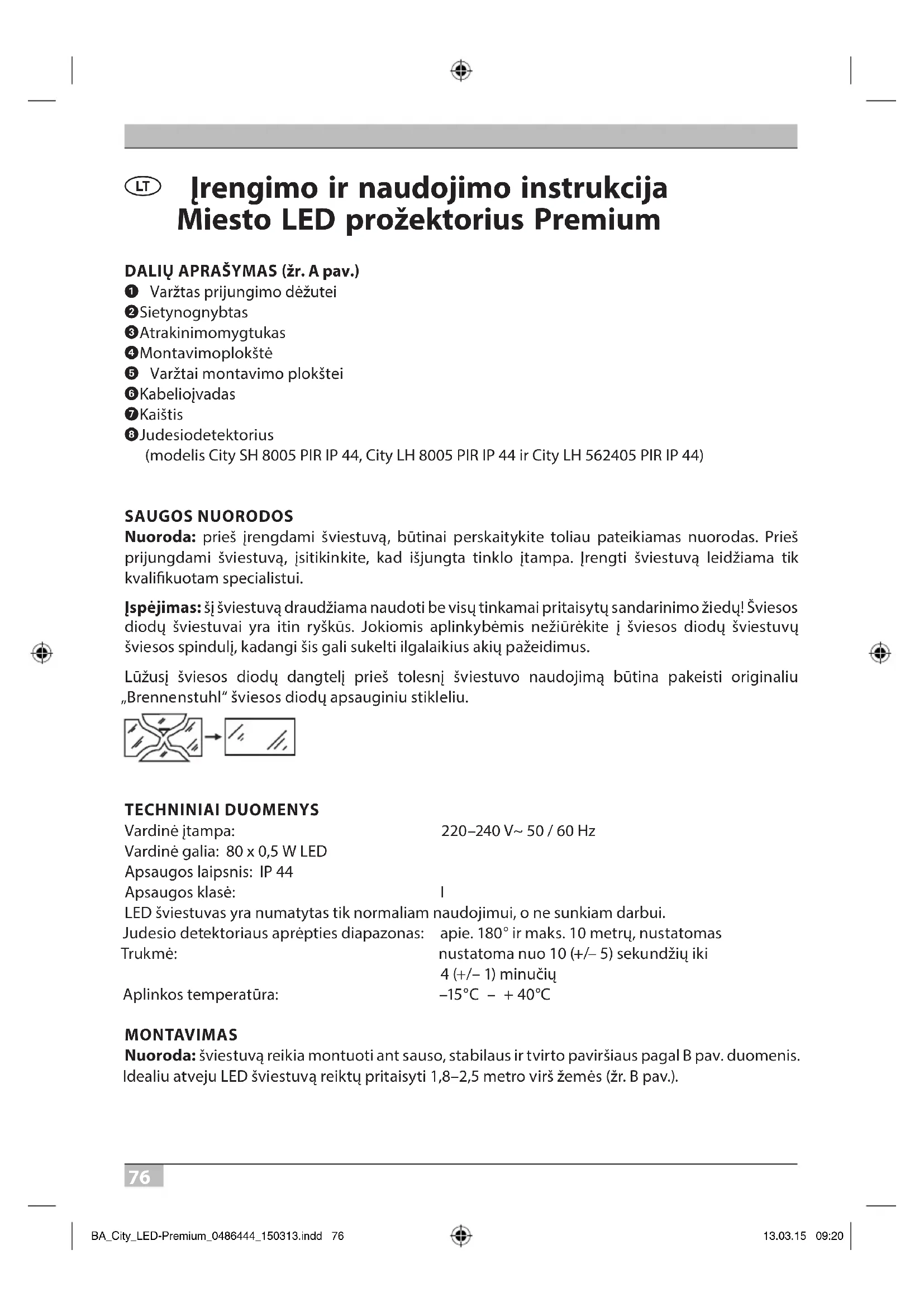

Eksploatavimo instrukcija Miesto LED prožektorius Premium

Reguliatoriaus nustatymas (žr. D pav.)

Nustatykite LUX reguliatorių ties simboliu (∗) ir palaukite keletą sekundžių. Tai darydami įsitikinkite, kad TIME reguliatorius nustatytas ties minimumu (−). Šviesa dabar įsijungia ir lieka keletą sekundžių įjungta.

Nukreipkite judesio detektorių vertikalia kryptimi taip, kad būtų fiksuojama pageidaujama zona. Leiskite skersai fiksuojamos zonos eiti žmogui ir keiskite jutiklio kampa tol, kol šviestuvas įsijungs dėl judėjimo (žr. C pav.). TIME reguliatoriumi nustatykite pageidaujamą įjungimo trukmę.

Kad nustatytumėte LUX ribą, kuriai esant šviesa naktį automatiškai įsijungia, pasukite LUX reguliatorių iš dienos šviesos į nakties padėtį. Nuoroda: jei reikia, kad šviesa būtų įjungiama anksčiau, pvz., esant prieblandai, palaukite pageidaujamo šviesos lygio, tada lėtai sukite LUX reguliatorių dienos šviesos padėties kryptimi, tuo tarpu leisdami kam nors eiti per aprėpties diapazono vidurį. Atleiskite LUX reguliatorių, kai įsijungs šviesa.

Nuolatinės šviesos funkcija

Irengiant tinklo jungiklj (sieninj šviesos jungiklj) tinklo įvade, modeliuose su judesio detektoriumi yra galimas nuolatinės šviesos režimas:

1. Nuolatinės šviesos įjungimas:

2 kartus greitai iš eilės išjunkite ir įjunkite jungiklį (per 2 sek.). Šviestuvas 4 valandoms bus nustatytas nuolatinei šviesai. Po to jis vėl automatiškai persijungs į judesio detektoriaus režimą.

2. Nuolatinės šviesos išjungimas:

1 kartą išjunkite ir jjunkite jungiklj. Šviestuvas persijungs iš arba į judesio detektoriaus režimą.

TECHNINÉ PRIEŽIŪRA IR VALYMAS

LED prožektorius neturi komponentų, kuriems reikalinga techninė priežiūra. Šviesos diodų keisti negalima. Valydami naudokite tik sausą ar šiek tiek sudrėkintą šluostę ir nenaudokite tirpiklių, èsdinančių valiklių ar pan.

ŠALINIMAS

Ekologiškai šalinkite elektros prietaisus!

Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis!

Remiantis ES direktyva 2012/19/EU dėl elektros ir elektroninės įrangos atlieku, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti. Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje.

GEDIMŲ ŠALINIMAS IR NUORODOS NAUDOTOJUI

Problema Galima priežastis Rekomenduojamas		sprendimas
Šviesa nejsijungia, esant judėjimui aprėpties diapazone.	1. Nėra tinklo srovės.	Patikrinkite visas jungtis ir saugiklius/jungiklius.
	2. Arti per ryškus apšvietimas. Iš naujo nukreipkite judesio detektorių arba pakeiskite prietaiso įrengimo vietą.
	3.Neteisingainustatytas reguliatorius.	Iš naujo nustatykite jutiklio kampa arba reguliatorių.
Šviesa įsijungia be aiškios priežasties (neteisingas įjungėjas).	1.Judesiodetektorių aktyvina šilumos šaltiniai, tokie kaip oro kondicionieriai, vėdinimo angos, šildymo prietaisų ortraukiai, kepsninės, kitos išorės apšvietimo sistemos ar važiuojantys automobiliai.	Nukreipkite jutiklio galvutę šalin nuo šių šaltinių.
	2.Gyvūnai/paukščiai arba naminiai gyvūnai.	Gali pagelbėti jutiklio galvutės nukreipimas iš naujo.
	3. Atspindžiai nuo baseinų ar veidrodinių paviršių.	Iš naujo nukreipkite judesio detektorių.

Nuoroda: esant šaltoms oro sąlygoms, visi prietaisai su PIR jutikliu reaguoja jautriau, nei šiltu oru.

GAMINTOJAS
