City - Lamba BRENNENSTUHL - Ücretsiz kullanım kılavuzu

Ürün türü	Hareket dedektörlü dış mekan LED projektörü
Marka	Brennenstuhl
Model	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Elektrik beslemesi	220–240 V~ 50/60 Hz
Nominal güç	0,5 W'lık 80 LED (toplam 40 W)
Koruma türü	IP44
Koruma sınıfı	I
Algılama açısı	180°
Algılama menzili	10 metreye kadar (ayarlanabilir)
Ayarlanabilir gecikme süresi	10 sn (±5 sn) ila 4 dk (±1 dk)
Işık eşiği ayarı	LUX regülatörü ile gündüz/gece
Çalışma sıcaklığı	-15°C ila +40°C
Önerilen montaj yüksekliği	1,8 m ila 2,5 m
Özellikler	PIR hareket dedektörü, sürekli aydınlatma modu (4 saat)
Bakım	Kuru veya hafif nemli bir bezle temizleme
Güvenlik	LED ışınına bakmayın; kalifiye bir elektrikçi tarafından kurulum
Yedek parçalar	Değiştirilemeyen LED'ler; orijinal Brennenstuhl koruyucu cam
Verilen aksesuarlar	Dübeller, vidalar, bağlantı terminali

Sık sorulan sorular - City BRENNENSTUHL

City projektör nasıl kurulur?

Kurulum kalifiye bir elektrikçi tarafından yapılmalıdır. Herhangi bir müdahaleden önce elektriği kesin. Montaj plakasını duvara 1,8 ila 2,5 m yüksekliğe sabitleyin, kabloları (N=mavi, L=kahverengi, ⏻=yeşil/sarı) terminale bağlayın ve ardından lamba gövdesini yerine oturtun.

Hareket dedektörü nasıl ayarlanır?

Dedektör iki regülatöre sahiptir: gecikme süresi için TIME (10 sn ila 4 dk) ve ışık eşiği için LUX. Önce LUX'u (*) (gündüz ve gece) ve TIME'ı minimuma ayarlayın, ardından sensörün yönünü istenen alanı kapsayacak şekilde ayarlayın.

Hareket varken ışık yanmazsa ne yapmalı?

Önce beslemeyi (sigortalar, bağlantılar) kontrol edin. LUX regülatörünün çok düşük ayarlanmadığından (yalnızca gece modu) ve sensörün bir ısı kaynağına veya yansıtıcı yüzeye yönlendirilmediğinden emin olun.

Sürekli aydınlatma nasıl etkinleştirilir?

Sürekli modu etkinleştirmek için duvar anahtarını 2 saniye içinde hızlıca 2 kez çevirin (OFF-ON-OFF-ON). Lamba 4 saat boyunca yanık kalır ve ardından algılama moduna döner. Devre dışı bırakmak için bir kez OFF-ON çevirin.

Projektör nasıl temizlenir?

Kuru veya hafif nemli bir bez kullanın. Muhafazaya veya cama zarar verebilecek solventler, aşındırıcı veya aşındırıcı ürünler asla kullanmayın.

LED'ler değiştirilebilir mi?

Hayır, LED'ler değiştirilemez. Projektör bakım gerektiren herhangi bir bileşen içermez. Arıza durumunda cihazın tamamı değiştirilmelidir.

Hareket dedektörünün menzili nedir?

Maksimum menzil 10 metre olup algılama açısı 180°'dir. Bu değerler montaj yüksekliğine ve hava koşullarına göre değişebilir.

Bu projektör iç mekanda kullanılabilir mi?

Projektör dış mekan kullanımı (IP44) için tasarlanmıştır. Garaj gibi nemli odalarda iç mekanda kullanılabilir, ancak kurulum aynı güvenlik talimatlarına uygun olmalıdır.

Gereksiz tetikleme durumunda ne yapmalı?

Isı kaynaklarından (klima, ızgara, arabalar) ve yansıtıcı yüzeylerden kaçınmak için sensörü yeniden yönlendirin. Sensör, öne doğru hareketlerden ziyade çapraz hareketlere daha duyarlıdır.

Gün ışığı hassasiyeti nasıl ayarlanır?

LUX regülatörünü çevirin: (*) sembolünde dedektör gece gündüz çalışır; (C) sembolünde yalnızca gece çalışır. Hassas ayar için, istenen parlaklık seviyesini bekleyin ve ışık yanana kadar düğmeyi yavaşça çevirin.

KULLANIM KILAVUZU City BRENNENSTUHL

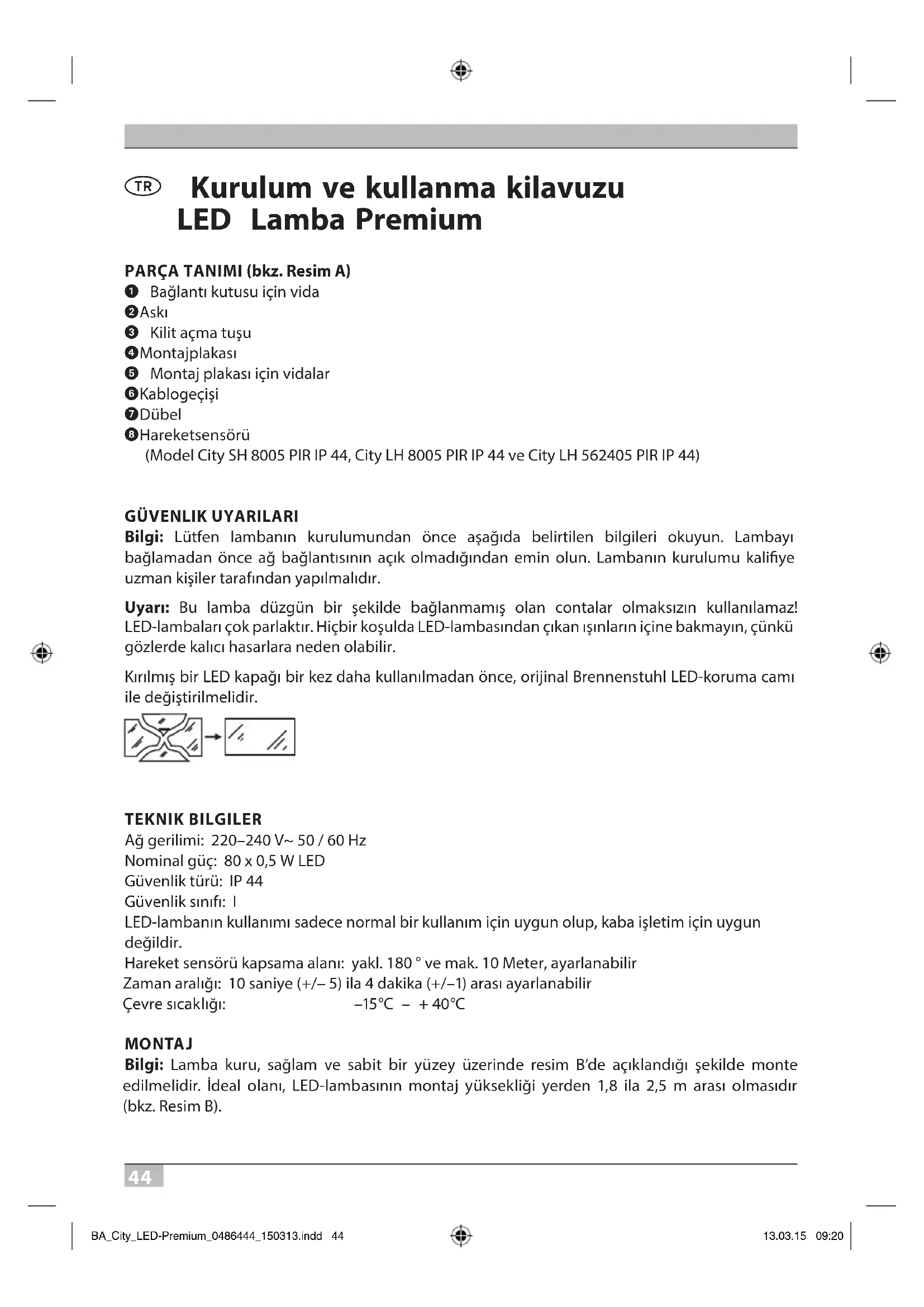

TR Kullanım talimatı 44

FI Käyttöohje 48

① Bağlantı kutusu için vida
②Aski
③ Kilit açma tuşu
④ Montajplakası
⑤ Montaj plakası için vidalar
⑥Kablogeçisi
⑦ Dübel
⑧Hareketsensörü

(Model City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ve City LH 562405 PIR IP 44)

GÜVENLIK UYARILARI

Bilgi: Lütfen lambanın kurulumundan önce aşağıda belirtilen bilgileri okuyun. Lambayı bağlamadan önce ağ bağlantısının açık olmadığından emin olun. Lambanın kurulumu kalifiye uzman kişiler tarafından yapılmalıdır.

Uyarı: Bu lamba düzgün bir şekilde bağlanmamış olan contalar olmaksızın kullanılamaz! LED-lambaları çok parlaktır. Hiçbir koşulda LED-lambasından çıkan ışınların içine bakmayın, çünkü gözlerde kalıcı hasarlara neden olabilir.

Kırılmış bir LED kapağı bir kez daha kullanılmadan önce, orijinal Brennenstuhl LED-koruma camı ile değiştirilmelidir.

TEKNIK BILGILER

Ağ gerilimi: 220–240 V\~ 50 / 60 Hz

Nominal güç: 80 x 0,5 W LED

Güvenlik türü: IP 44

Güvenlik sınıfı: I

LED-lambanın kullanımı sadece normal bir kullanım için uygun olup, kaba işletim için uygun değildir.

Hareket sensörü kapsama alanı: yakl. 180° ve mak. 10 Meter, ayarlanabilir

Zaman aralığı: 10 saniye (+/- 5) ila 4 dakika (+/-1) arası ayarlanabilir

Çevre sıcaklığı: -15^ - +40^

MONTAJ

Bilgi: Lamba kuru, sağlam ve sabit bir yüzey üzerinde resim B'de açıklandığı şekilde monte edilmelidir. Ideal olanı, LED-lambasının montaj yüksekliği yerden 1,8 ila 2,5 m arası olmasıdır (bkz. Resim B).

44

Lambanın kurulumu (bkz. Resim A)

Bağlantı kutusundaki vidayı ① sökün, kilit açma tuşuna ③ basın ve montaj plakasını ④ çıkarın. Montaj plakasını montaj alanındaki vida deliklerini belirlemekte kullanın.

Önemli: Gizli hatları delmemeye dikkat edin. Elektrik kablosunu montaj plakasının kablo girişinden ⑥ yönlendirin ve ardından vida ⑤ ve dübel ⑦ yardımı ile duvara sabitleyin. Contanın düzgün oturmasına dikkat edin. Elektrik kablosunu resim A'daki gibi askıya ② bağlayın (N= mavi kablo, ⏻ = yeşil / sarı kablo, L = kahverengi kablo).

Lamba gövdesini tekrar montaj plakasına bağlayın. Bunun için kilit açma tuşuna ③ basın ve lambayı, kilit açma düğmesi yerine oturana kadar, montaj plakasına doğru sürün. Bağlantıyı, bağlantı kutusundaki ① vida ile sağlamlaştırın.

İstediğiniz ışık yönünü ayarlayın ve vidaları sıkıştırın. Ana elektrik beslemesini açın.

Sadece model City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ve City LH 562405 PIR IP 44 için

Hareket sensörünün yönü izgara, klima ya da başka dış aydınlatmalar gibi ısı kaynaklarına, hareket halindeki araçlara ve havalandırma boşluklarına doğru ayarlanmamalıdır. Aynı nedenden dolayı hareket sensörleri güçlü elektro manyetik etkileşimlerin olduğu yerlere monte edilmemelidir. Cihazı düz beyaz duvar, havuz vb. gibi yüzeyinde yansıma olacak yerlere yönlendirmeyin.

Kapsama alanı (180 °'de mak. 10 metre) montaj yüksekliği ve konumu gereğince hafif değişiklikler gösterebilir. Cihazın kapsama alanı sıcaklık değişikliklerinde de değişebilir. Cihazın montaj yerini belirlemeden önce, hareket sensörünün kapsama alanından geçen çapraz hareketlere aşırı hassas olduğunu ve direkt hareket sensörüne doğru giden ya da uzaklaşan hareketlere karşı daha az hassas olduğunu bilmelisiniz. (Bkz. Resim C). Hareket direkt hareket sensörüne doğru gider ya da oradan uzaklaşır ise, kapsama alanının belirgin bir şekilde azaldığı anlamına gelir (bkz. Resim C).

Hareket sensöründe iki adet düzenleyici (bkz. Resim D) bulunmakta

Zaman ayarlaması (TIME):

Işığın aktif hale geldikten sonraki yanlış süresi 10 (+/- 5) saniye ila 4 (+/-1) dakika arası ayarlanabilir. TIME-düzenleyicisinin (+)'dan (-)'ye doğru çevrildiğinde zaman aralığı kısalır.

Bilgi: Işık bir kere hareket sensörü tarafından aktif hale getirildiğinde, zaman aralığı her yeni hareket algılamada yeniden baştan başlar.

Işık ayarlaması (LUX):

LUX-düzenleyici modülü, gün ışığı ve geceyi ayırt edebilen entegre bir fotosele sahiptir. Sembol (*) anlamı, hareket sensörünün gündüz ve gece de aktif hale geldiğini, (CC) sembolü ise sadece geceleri aktif hale geldiği anlamına gelir.

Kullanım talimatı LED Lamba Premium

Düzenleyicinin ayarlanması (bkz. resim D)

LUX-düzenleyicisini (*) sembolüne getirin ve birkaç saniye bekleyin. TIME-düzenleyicisinin minimum (−) da olduğundan emin olun. Şimdi ışık devreye girecek ve birkaç saniye yanık kalacak.

Hareket sensörünü, istenilen alan algılancak şekilde yönlendirin. Şimdi birini kapsama alanından çapraz olarak yürütün ve sensör açısını ışık yanana kadar çevirin (bkz. resim C). TIME-düzenleyicisini istediğiniz yanma süresine ayarlayın.

İşığın otomatik olarak devreye gireceği LUX-eşiğini ayarlayabilmek için, LUX-düzenleyicisini gün ışığı konumundan gece konumuna çevirin. Bilgi: Eğer ışık daha erken yanması gerekiyorsa, örneğin hava kararırken, istediğiniz ışık düzeyini bekleyin, ardından LUX-düzenleyicisini gün ışığı pozisyonu yönüne çevirin. Bu sırada kapsama alanın ortasında biri yürümesi gerekiyor. Işık yandığında, LUX-düzenleyicisini bırakın.

Sürekli aydınlatma fonksiyonu

Şebeke hattına bir elektrik şalteri (duvar şalteri) tesis edildiğinde hareket sensörlü modellerde sürekli aydınlatma mümkündür:

1. Sürekli aydınlatmanın açılması:

Şalteri (2 saniye içinde) ardı ardına 2 kez hızlica KAPATIN ve AÇIN. Lamba 4 saat boyunca sürekli aydınlatmaya ayarlanır. Ardından otomatik olarak tekrar hareket sensörlü çalışmaya geçer.

2. Sürekli aydınlatmanın kapatılması:

Şalteri 1 kez KAPATIN ve AÇIN. Lamba söner ya da hareket sensörlü çalışmaya geçer.

BAKIM VE TEMIZLIK

LED-spotu bakım gerektiren parçalar içermez. LED'ler değiştirilemez. Temizlik için kuru ya da hafif nemli bir bez kullanın ve herhangi bir çözümü madde, kezzap içerikli temizlik malzemeleri v.b. kullanmayın.

İMHA ETME

Elektrikli cihazları çevre dostu olarak imha edin!

Elektrik cihazlar ev çöpüne atılamaz!

Elektrikli ve elektronik eski cihazlar ile ilgili Avrupa kuralları 2012/19/EU' ye göre tüketilmiş olan elektrikli cihazlar ayrıştırılarak toplanmalı ve çevre dostu geri dönüşüme aktarılmalıdır. Kullanılmış olan cihazın imhasıyla ilgili olası çözümler için belediye ya da şehir yönetimine başvurabilirsiniz.

ARIZA GIDERME VE KULLANICI BILGILERI
Problem Olası neden Önerilen çözüm

Kapsama alanında hareket sırasında lamba yanmıyor.	1. Elektrik bağlantısı yok. Tüm bağlantıları ve sigortaları/şalterlerikontrol edin.
	2. Yakındaki aydınlatma çok parlak.	Hareket sensörünün yönünü yeniden belirleyin ya da cihazın yerini değiştirin.
	3.Düzenleyiciyanlış ayarlanmış.	Sensör açısını ya da düzenleyici yeniden ayarlayın.
Işık bilinmeyen nedenle kapanıyor (yanlış tetikleyici)	1.Klima,havalandırma çıkışları, davlumbazların ısıtıcı cihazları, izgara, diğer dış aydınlatma ya da hareket halindeki araçlar gibi ısı kaynakları hareket sensörünü aktif hale getirir.	Sensör başlığını bu kaynaklardan uzaklaştırın.
	2. Hayvanlar / kuşlar ya da ev hayvanları.	Sensör başlığının yeniden ayarlanması yararlı olabilir.
	3. Havuz ya da parlak yüzeylerin yansıması.	Hareket sensörünün yönünü yeniden belirleyin.

Bilgi: Soğuk hava şartlarında PIR-Sensörlü tüm cihazlar sıcak hava şartlarına nazaran daha hassas tepki gösterirler.
