Toote tüüp	Väline LED-prožektor liikumisanduriga
Mark	Brennenstuhl
Mudel	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Toide	220–240 V~ 50/60 Hz
Nimivõimsus	80 LED-i 0,5 W (40 W kokku)
Kaitseaste	IP44
Kaitseklass	I
Tuvastusnurk	180°
Tuvastusulatus	Kuni 10 meetrit (reguleeritav)
Reguleeritav viivitusaeg	10 s (±5 s) kuni 4 min (±1 min)
Valgustaseme reguleerimine	Päev/öö LUX-regulaatoriga
Töötemperatuur	−15°C kuni +40°C
Soovitatav paigalduskõrgus	1,8 m kuni 2,5 m
Funktsioonid	PIR-liikumisandur, pideva valgustuse režiim (4 h)
Hooldus	Puhastamine kuiva või kergelt niiske lapiga
Ohutus	Ärge vaadake LED-valguskiire sisse; paigaldus kvalifitseeritud elektriku poolt
Varuosad	LED-id ei ole asendatavad; originaal Brennenstuhl kaitseklaas
Kaasasolevad tarvikud	Tüüblid, kruvid, ühendusklemm

Korduma kippuvad küsimused - City BRENNENSTUHL

Kuidas paigaldada City prožektorit?

Paigalduse peab tegema kvalifitseeritud elektrik. Enne igasugust sekkumist lülitage vool välja. Kinnitage paigaldusplaat seinale 1,8–2,5 m kõrgusele, ühendage juhtmed (N=sinine, L=pruun, ⏻=roheline/kollane) ühendusklemmi, seejärel klõpsake lambi korpus kohale.

Kuidas reguleerida liikumisandurit?

Anduril on kaks regulaatorit: TIME viivitusaja jaoks (10 s kuni 4 min) ja LUX valgustaseme jaoks. Seadke esmalt LUX (*) peale (päev ja öö) ja TIME miinimumile, seejärel reguleerige anduri suunda soovitud ala katmiseks.

Mida teha, kui valgus ei sütti liikumise korral?

Kontrollige esmalt toidet (kaitsmed, ühendused). Veenduge, et LUX-regulaator pole seatud liiga madalale (ainult öörežiim) ja et andur pole suunatud soojusallika või peegelduva pinna poole.

Kuidas aktiveerida pidev valgustus?

Pideva režiimi aktiveerimiseks lülitage seinlülitit kiiresti 2 korda 2 sekundi jooksul (VÄLJA-SISSE-VÄLJA-SISSE). Lamp põleb 4 tundi ja naaseb seejärel tuvastusrežiimi. Väljalülitamiseks lülitage üks kord VÄLJA-SISSE.

Kuidas prožektorit puhastada?

Kasutage kuiva või kergelt niisket lappi. Ärge kunagi kasutage lahusteid, söövitavaid ega abrasiivseid aineid, mis võivad korpust või klaasi kahjustada.

Kas LED-id on vahetatavad?

Ei, LED-id ei ole asendatavad. Prožektor ei sisalda ühtegi hooldust vajavat komponenti. Rikke korral tuleb kogu seade välja vahetada.

Kui kaugelt tuvastab liikumisandur?

Maksimaalne tuvastusulatus on 10 meetrit ja tuvastusnurk 180°. Need väärtused võivad erineda sõltuvalt paigalduskõrgusest ja ilmastikutingimustest.

Kas seda prožektorit saab kasutada siseruumides?

Prožektor on mõeldud välitingimustes kasutamiseks (IP44). Seda saab kasutada siseruumides niisketes ruumides nagu garaaž, kuid paigaldus peab järgima samu ohutusjuhiseid.

Mida teha valehäire korral?

Suunake andurit ümber, et vältida soojusallikaid (kliimaseade, grill, autod) ja peegelduvaid pindu. Andur on tundlikum ristsuunaliste liigutuste suhtes kui otseste liigutuste suhtes.

Kuidas reguleerida päevavalguse tundlikkust?

Pöörake LUX regulaatorit: sümbolil (*) töötab andur päeval ja öösel; sümbolil (C) töötab see ainult öösel. Täpseks reguleerimiseks oodake soovitud valgustaset ja pöörake nuppu aeglaselt, kuni valgus süttib.

KASUTUSJUHEND City BRENNENSTUHL

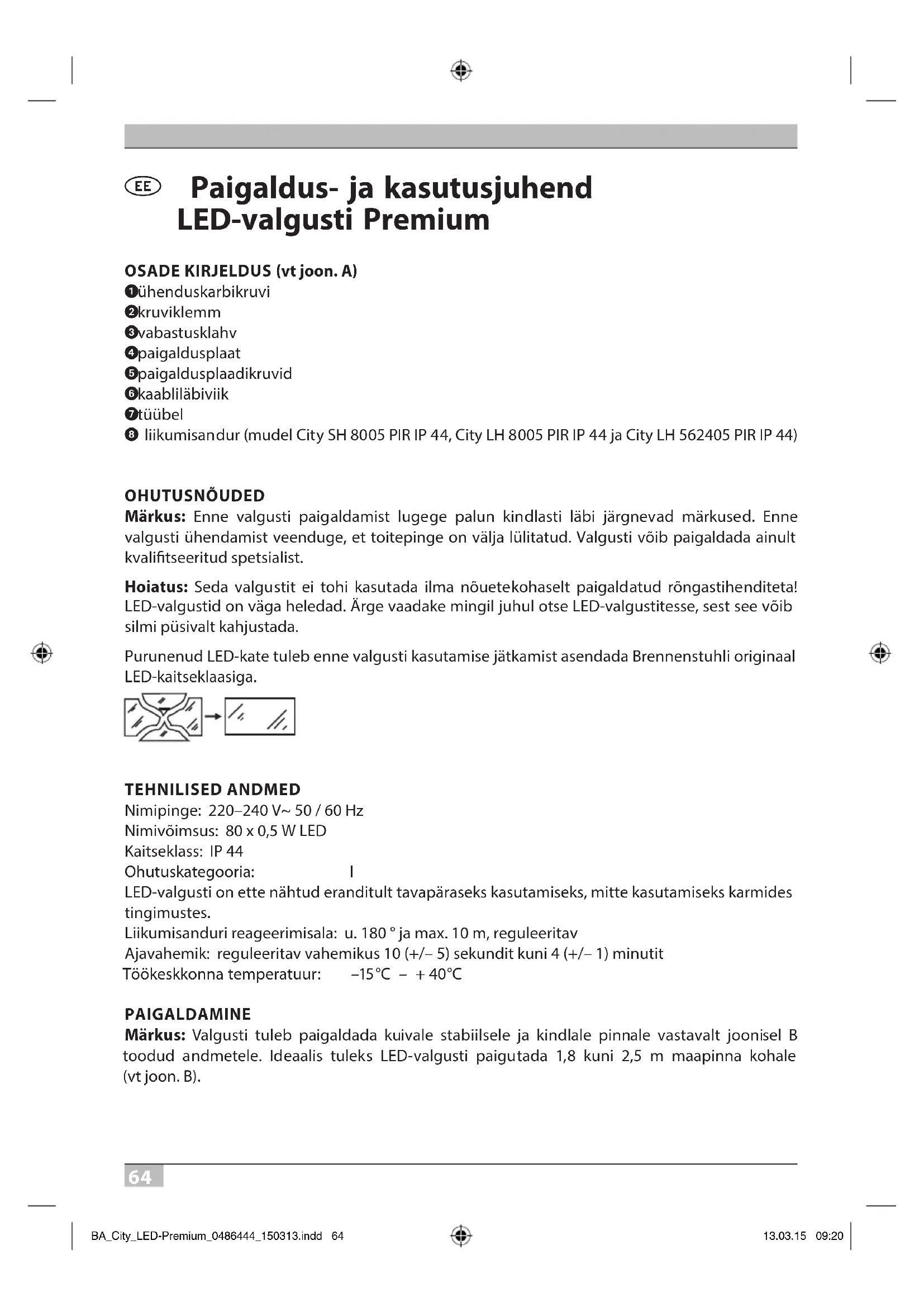

Paigaldus- ja kasutusjuhend LED-valgusti Premium

OSADE KIRJELDUS (vt joon. A)

①ühenduskarbikruvi
②kruviklemm
③vabastusklahv
④paigaldusplaat
⑤paigaldusplaadikruvid
⑥kaabliläbiviik
⑦tüübel
8 liikumisandur (mudel City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ja City LH 562405 PIR IP 44)

OHUTUSNÖUDED

Märkus: Enne valgusti paigaldamist lugege palun kindlasti läbi järgnevad märkused. Enne valgusti ühendamist veenduge, et toitepinge on välja lülitatud. Valgusti vöib paigaldada ainult kvalifitseeritud spetsialist.

Hoiatus: Seda valgustit ei tohi kasutada ilma nõuetekohaselt paigaldatud rõngastihenditeta! LED-valgustid on väga heledad. Ärge vaadake mingil juhul otse LED-valgustitesse, sest see võib silmi püsivalt kahjustada.

Purunenud LED-kate tuleb enne valgusti kasutamise jätkamist asendada Brennenstuhli originaal LED-kaitseklaasiga.

TEHNILISED ANDMED

Nimipinge: 220–240 V\~ 50 / 60 Hz

Nimivõimsus: 80 x 0,5 W LED

Kaitseklass: IP 44

Ohutuskategooria: I

LED-valgusti on ette nähtud eranditult tavapäraseks kasutamiseks, mitte kasutamiseks karmides tingimustes.

Liikumisanduri reageerimisala: u. 180° ja max. 10 m, reguleeritav

Ajavahemik: reguleeritav vahemikus 10 (+/- 5) sekundit kuni 4 (+/- 1) minutit

Töökeskkonna temperatuur: -15^ - +40^

PAIGALDAMINE

Märkus: Valgusti tuleb paigaldada kuivale stabiilsele ja kindlale pinnale vastavalt joonisel B toodud andmetele. Ideaalis tuleks LED-valgusti paigutada 1,8 kuni 2,5 m maapinna kohale (vt joon. B).

Valgusti paigaldamine (vt joon. A)

Keerake lahti ühenduskabil ole kruvi ①, vajutage vabastusklahvile ③ ja eemaldage paigaldusplaat ④. Kasutage paigaldusplaati kruviaukude märkimiseks paigalduspinnale.

Tähtis: Olge tähelepanelik, et mitte puurida varjatud elektrijuhtmetesse. Suunake toitekaabel läbi paigaldusplaadi kaabli läbiviigu ⑥ ja kinnitage see siis kruvide ⑤ ja tüüblitega ⑦ seinale. Jälgige, et tihend oleks öiges asendis. Ühendage toitekaabel kruviklemmiga② (N = sinine kaabel, ⏚ = roheline / kollane kaabel, L = pruun kaabel) vt joon. A.

Kinnitage lambi korpus uuesti paigaldusplaadile. Selleks vajutage vabastusklahvile ③ ja lükake valgusti paigaldusplaadile, kuni vabastusklahv ③ fikseerub uuesti asendisse. Fikseerige ühendus ühenduskarbil oleva kruviga ①.

Reguleerige välja soovitud valgustuse suund ja keerake kruvid kinni. Lülitage toide sisse.

Ainult mudelile City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 ja City LH 562405 PIR IP 44

Liikumisandur ei peaks olema suunatud sellistele soojusallikatele nagu grillid, kliimaseadmed, muu välisvalgustus, söitvad autod ja väljatömbešahtid. Nii väldite tülikat vale reageerimist. Samal pöhjusel ei tohiks liikumisandurit paigaldada tugevate elektromagnetilise häiretega piirkondadesse. Ärge suunake seadet peegelduvatele pindadele, nt siledad valged seina, ujumisbasseinid jne.

Reageerimisala tehnilised andmed (max. 10 m 180 ° juures) võivad paigalduskõrgusest ja -kohast olenevalt pisut varieeruda. Ka seadme reageerimisala võib temperatuuri muutudes muutuda. Enne kui valite välja seadme paigalduskoha, tuleb meeles pidada, et liikumisandur reageerib kõige tundlikumalt liikumisele, mis kulgeb põiki üle reageerimisala, ning kõige vähem tundlikult liikumisele, mis kulgeb otse liikumisanduri poole või sellest eemale (vt joon. C). Kui liikumine kulgeb otse liikumisanduri suunas või sellest eemale, väheneb reageerimisala oluliselt (vt joon. C).

Liikumisanduril on kaks regulaatorit (vt joon. D)

Aja reguleerimine (TIME):

Aega, mille vältel tuli pärast aktiveerimist põleb, võib reguleerida vahemikus 10 (+/- 5) sekundit ja 4 (+/- 1) minutit. Ajavahemik lüheneb, kui keerata TIME-regulaatorit plussilt (+) miinusele (-).

Märkus: Kui liikumisanduri möjul on tuli põlema süttinud, algab aeg iga kord uuesti, kui registreeritakse liikumine.

Valguse reguleerimine (LUX):

LUX-regulaatorimoodulil on integreeritud kompamisseadis (fotoelement), mis tuvastab päevavalgust ja pimedust. Sümbol (*) tähendab, et liikumisandur vallandub nii päeval kui öösel, reageerides sümbol (€) puhul ainult öösel.

Kasutusjuhend LED-valgusti Premium

Regulaatori seadistamine (vt joon. D)

Seadke LUX-regulaator sümbolile (★) ja oodake möni sekund. Veenduge, et TIME-regulaator oleks seatud miinimumile (−). Valgus süttib nüüd ja jääb põlema möneks sekundiks.

Rihtige liikumisandur vertikaalselt nii välja, et soovitud ala oleks kaetud. Laske mönel inimesel käia otsitavas alas ja muutke sensori nurka niikaua, kuni valgus süttib liikumise möjul põlema (vt joon. C). Seadke TIME-regulaator soovitud sisselülitusajale.

LUX-künnise seadistamiseks, mille puhul valgus öösel automaatselt süttib, keerake LUX-regulaator päevavalguselt öisele. Märkus: Kui valgus on vaja varem sisse lülitada, nt hämardudes, oodake soovitud valgustaseme saabumiseni ja keerake siis LUX-regulaatorit aeglaselt päevavalguse suunas, samal ajal kui keegi liigub reageerimisalas. Kui tuli süttib, laske LUX-regulaator lahti.

Püsivalgustuse funktsioon

Toitelüliti (seinavalgusti lüliti) paigaldamisel peatoitekaablisse on liikumisanduriga mudelite puhul võimalik püsivalgustuse režiim:

1. Püsivalgustuse sisselülitamine:

Lüliti 2 x järjest kiiresti (2 sekundi jooksul) VÄLJA ja SISSE. Valgusti lülitub 4 tunniks püsivalgustusele. Seejärel lülitub valgusti jälle automaatselt ümber liikumisanduri režiimile.

2. Püsivalgustuse väljalülitamine:

Lüliti 1 x VÄLJA ja SISSE. Valgusti kustub või lülitub ümber liikumisanduri režiimile.

HOOLDUS JA PUHASTAMINE

LED-suundvalgusti ei sisalda komponente, mida oleks vaja hooldada. LED-e ei ole võimalik välja vahetada. Kasutage puhastamiseks ainult kuiva või kergelt niisket lappi ning ärge kasutage lahusteid, sööbivaid puhastusvahendeid vms.

JÄÄTMEKÄITLUS

Körvaldage elektriseadmed keskkonnanõudeid järgides!

Elektriseadmete koht ei ole majapidamisprahi hulgas!

Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta tuleb kasutuselt körvaldatud elektritööriistad koguda eraldi ja suunata keskkonnasöbralikku taaskasutusse. Kasutuselt körvaldatud seadme utiliseerimise võimaluste kohta saate teavet oma valla- või linnavalitsusest.

RIKETE KÖRVALDAMINE JA JUHISED KASUTAJALE
Probleem Võimalik põhjus Soovitatav lahendus

Reageerimisalas on liikumine, kuid valgus ei süti.	1.Puudubtoide.Kontrollige köiki ühendusi ja kaitsmeid/lüliteid.
	2. Läheduses on liiga tugev valgustus.	Rihtige liikumisandur uuesti välja või muutke seadme asukohta.
	3.Regulaatorvalesti seadistatud.	Seadistage sensori nurk või regulaator uuesti.
Valgus sütib arusaamatul põhjusel (vale vallandumine)	1.Sellisedsoojusallikad nagu kliimaseadmed, ventilatsiooniavad, kütteseadmete äratömbed, grillid, muu välisvalgustus või söitvad autod aktiveerivad liikumisanduri.	Rihtige sensori pea nendest allikatest eemale.
	2.Loomad/linnud või koduloomad.	Abiks võib olla sensoripea uus väljarihtimine.
	3.Ujumisbasseinide peegeldused või peegelduvad pinnad.	Rihtige liikumisandur uuesti välja.

Märkus: Külma ilmaga reageerivad köik PIR-sensoriga seadmed tundlikumalt kui sooja ilmaga.
