City - Lamp BRENNENSTUHL - Gratis gebruiksaanwijzing en handleiding

Type product	Buiten-LED-projector met bewegingsmelder
Merk	Brennenstuhl
Model	City (SH 8005 PIR IP 44, LH 8005 PIR IP 44, LH 562405 PIR IP 44)
Elektrische voeding	220–240 V~ 50/60 Hz
Nominaal vermogen	80 LED's van 0,5 W (40 W totaal)
Beschermingstype	IP44
Beschermingsklasse	I
Detectiehoek	180°
Detectiebereik	Tot 10 meter (instelbaar)
Instelbare uitschakeltijd	Van 10 s (±5 s) tot 4 min (±1 min)
Instelling lichthowler threshold	Dag/nacht via LUX-regelaar
Bedrijfstemperatuur	-15°C tot +40°C
Aanbevolen montagehoogte	1,8 m tot 2,5 m
Functies	PIR-bewegingsmelder, continu-verlichtingsmodus (4 u)
Onderhoud	Reinigen met een droge of licht vochtige doek
Veiligheid	Niet in de LED-straal kijken; installatie door een erkende elektricien
Reserveonderdelen	LED's niet vervangbaar; originele beschermkap Brennenstuhl
Meegeleverde accessoires	Pluggen, schroeven, aansluitklem

Veelgestelde vragen - City BRENNENSTUHL

Hoe installeer ik de City projector?

De installatie moet worden uitgevoerd door een erkende elektricien. Schakel voor elke ingreep de stroom uit. Bevestig de montageplaat aan de muur op een hoogte van 1,8 tot 2,5 m, sluit de draden (N=blauw, L=bruin, ⏻=groen/geel) aan op de aansluitklem en klik vervolgens het lampenlichaam vast.

Hoe stel ik de bewegingsmelder in?

De melder heeft twee regelaars: TIME voor de uitschakelvertraging (10 s tot 4 min) en LUX voor het lichthisterktepeil. Stel eerst LUX in op (*) (dag en nacht) en TIME op het minimum, pas dan de oriëntatie van de sensor aan om het gewenste gebied te bestrijken.

Wat te doen als het licht niet aangaat bij beweging?

Controleer eerst de stroomvoorziening (zekeringen, aansluitingen). Zorg ervoor dat de LUX-regelaar niet te laag is ingesteld (alleen nachtmodus) en dat de sensor niet is gericht op een warmtebron of reflecterend oppervlak.

Hoe activeer ik continu-verlichting?

Om de continue modus te activeren, schakel de muuraan/uit-schakelaar snel 2 keer binnen 2 seconden (UIT-AAN-UIT-AAN). De lamp blijft 4 uur branden en schakelt dan terug naar detectiemodus. Om uit te schakelen, schakel eenmalig UIT-AAN.

Hoe reinig ik de projector?

Gebruik een droge of licht vochtige doek. Gebruik nooit oplosmiddelen, bijtende of schurende producten die de behuizing of het glas kunnen beschadigen.

Zijn de LED's vervangbaar?

Nee, de LED's zijn niet vervangbaar. De projector bevat geen onderdelen die onderhoud nodig hebben. Bij een storing moet het volledige apparaat worden vervangen.

Wat is het bereik van de bewegingsmelder?

Het maximale bereik is 10 meter met een detectiehoek van 180°. Deze waarden kunnen variëren afhankelijk van de montagehoogte en weersomstandigheden.

Kan deze projector binnen worden gebruikt?

De projector is ontworpen voor buitengebruik (IP44). Het kan binnen worden gebruikt in vochtige ruimtes zoals een garage, maar de installatie moet dezelfde veiligheidsvoorschriften volgen.

Wat te doen bij onbedoelde activering?

Richt de sensor opnieuw om warmtebronnen (airconditioning, grill, auto's) en reflecterende oppervlakken te vermijden. De sensor is gevoeliger voor dwarse bewegingen dan voor frontale bewegingen.

Hoe stel ik de daglichtgevoeligheid in?

Draai aan de LUX-regelaar: op het symbool (*) werkt de melder dag en nacht; op het symbool (C) werkt hij alleen 's nachts. Voor een nauwkeurige afstelling wacht u tot het gewenste lichtniveau is bereikt en draait u langzaam aan de knop tot het licht aangaat.

GEBRUIKSAANWIJZING City BRENNENSTUHL

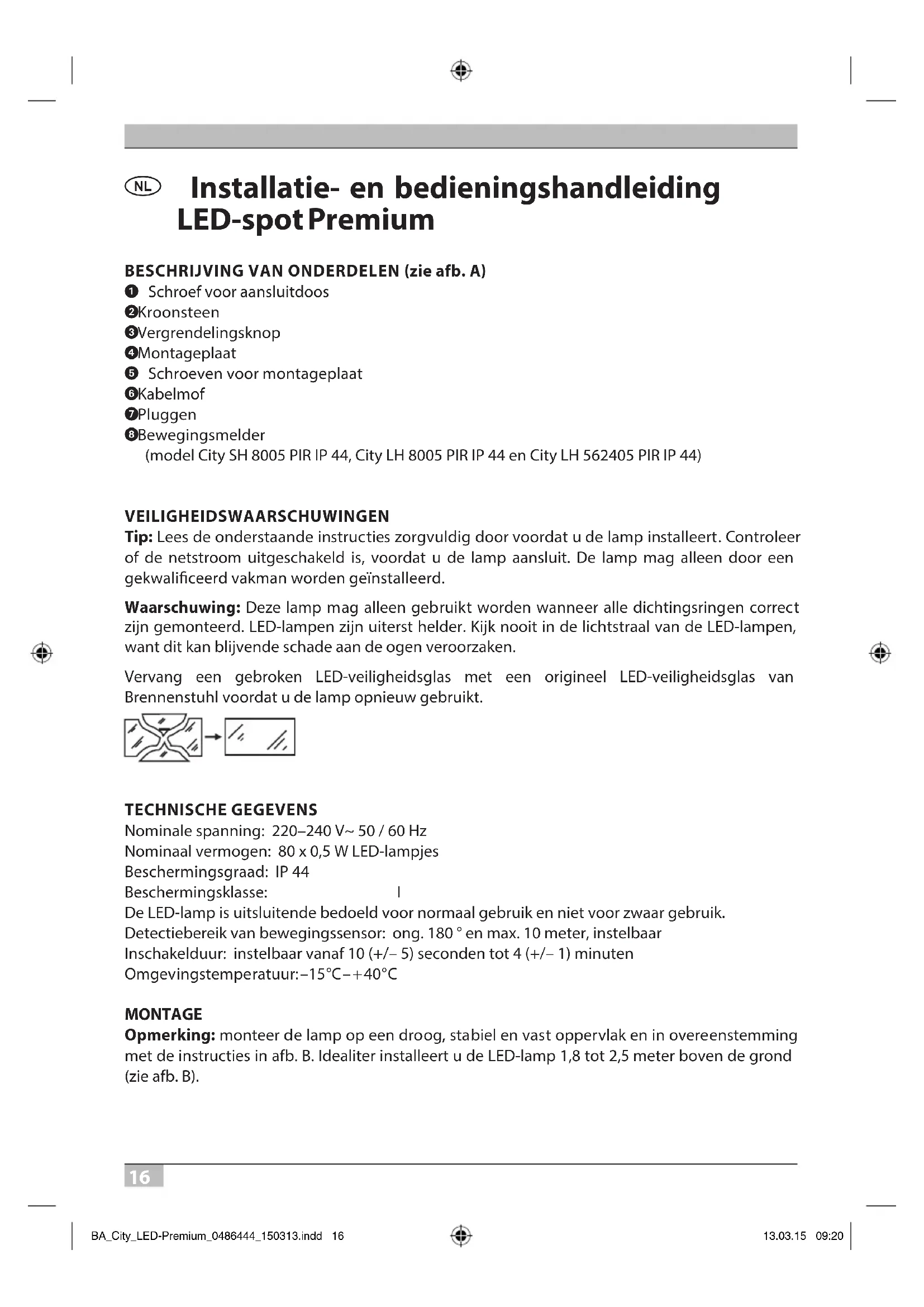

Installatie- en bedieningshandleiding LED-spot Premium

BESCHRIJVING VAN ONDERDELEN (zie afb. A)

① Schroef voor aansluitdoos
②Kroonsteen
③Vergrendelingsknop
④ Montageplaat
⑤ Schroeven voor montageplaat
⑥Kabelmof
⑦ Pluggen
⑧Bewegingsmelder

(model City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 en City LH 562405 PIR IP 44)

Tip: Lees de onderstaande instructies zorgvuldig door voordat u de lamp installeert. Controleer of de netstroom uitgeschakeld is, voordat u de lamp aansluit. De lamp mag alleen door een gekwalificeerd vakman worden geïnstalleerd.

Waarschuwing: Deze lamp mag alleen gebruikt worden wanneer alle dichtingsringen correct zijn gemonteerd. LED-lampen zijn uiterst helder. Kijk nooit in de lichtstraal van de LED-lampen, want dit kan blijvende schade aan de ogen veroorzaken.

Vervang een gebroken LED-veiligheidsglas met een origineel LED-veiligheidsglas van Brennenstuhl voordat u de lamp opnieuw gebruikt.

TECHNISCHE GEGEVENS

Nominale spanning: 220–240 V\~50 / 60 Hz

Nominaal vermogen: 80 x 0,5 W LED-lampjes

Beschermingsgraad: IP 44

Beschermingsklasse:

De LED-lamp is uitsluitende bedoeld voor normaal gebruik en niet voor zwaar gebruik.

Detectiebereik van bewegingssensor: ong. 180° en max. 10 meter, instelbaar

Inschakelduur: instelbaar vanaf 10 (+/- 5) seconden tot 4 (+/- 1) minuten

Omgevingstemperatuur: -15^ - + 40^

MONTAGE

Opmerking: monteer de lamp op een droog, stabiel en vast oppervlak en in overeenstemming met de instructies in afb. B. Idealiter installeert u de LED-lamp 1,8 tot 2,5 meter boven de grond (zie afb. B).

Lamp installeren (zie afb. A)

Draai de schroeven ① op de aansluitdoos los, druk op de vergrendelknop ③ en verwijder de montageplaat ④. Gebruik de montageplaat om de positie van de schroefgaten te markeren op het montageoppervlak.

Belangrijk: Zorg ervoor dat u niet in verborgen leidingen boort. Steek de voedingskabel door de kabelmof ⑥ van de montageplaat en bevestig de plaat op de muur met behulp van de schroeven ⑤ en pluggen ⑦. Controleer of de dichting correct zit. Sluit de stroomkabel aan op de kroonsteen ② in overeenstemming met afb. A (N = blauwe kabel, ⬆ = groen / gele kabel, L = bruine kabel).

Bevestig de behuizing van de lamp opnieuw op de montageplaat. Dat doet u door op de vergrendelknop ③ te drukken en de lamp op de montageplaat te schuiven tot de vergrendelknop ③ opnieuw vastklikt. Zet de verbinding vast met behulp van de schroeven op de aansluitdoos ①.

Stel de gewenste lichtrichting in en draai de schroeven vast. Schakel de stroomvoorziening in.

Alleen voor modellen City SH 8005 PIR IP 44, City LH 8005 PIR IP 44 en City LH 562405 PIR IP 44

Om een vals alarm te voorkomen, mag de bewegingssensor niet gericht zijn op warmtebronnen zoals grills, airconditioners, andere buitenverlichting, rijdende auto's en afzuigkappen. Om dezelfde reden mag de bewegingssensor niet in gebieden met sterke elektromagnetische interferenties worden geïnstalleerd. Richt het apparaat niet op spiegelende oppervlakken zoals gladde witte wanden, zwembaden, etc.

De technische gegevens voor het detectiebereik (max. 10 meter bij 180 °) kunnen variëren naargelang de montagehoge en montageplek. Het detectiebereik van het apparaat kan ook bij temperatuurschommelingen veranderen. Voordat u de montageplek voor het apparaat kiest, dient u te weten dat de bewegingssensor het meest gevoelig reageert op bewegingen die dwars door het bewegingsveld lopen, en dat de bewegingssensor het minst gevoelig reageert op bewegingen die in rechte lijn naar of weg van de sensor lopen (zie afb. C). Als de beweging in rechte lijn naar of weg van de sensor loopt, betekent dit dat het detectiebereik aanzienlijk kleiner wordt (zie afb. C).

Op de bewegingssensor bevinden zich twee regelaars (zie afb. D)

De inschakelduur instellen (TIME):

De lengte van de tijd dat het licht na activering ingeschakeld blijft, kan tussen 10 (+/- 5) seconden en 4 (+/- 1) minuten worden ingesteld. Door de TIME-regelaar van (+) naar (−) te draaien, wordt de inschakelduur korter gemaakt.

Tip: Als het licht eenmaal door de bewegingssensor is geactiveerd, wordt deze tijdsduur bij elke verdere detectie opnieuw begonnen.

Het licht instellen (LUX):

De LUX-regelmodule is uitgerust met een ingebouwde detectievoorziening (fotocel) die daglicht en schemering herkent. Symbool (*) betekent dat de bewegingssensor zowel overdag als ,s nachts werkt, terwijl hij bij symbool (C) alleen ,s nachts reageert.

Regelaar instellen (zie afb. D)

Stel de LUX-regelaar in op het symbool (*) en wacht een paar seconden. Zorg er daarbij voor dat de TIME-regelaar ingesteld is op minimum (−). Het licht schakelt nu in en blijft enkele seconden ingeschakeld.

Richt de bewegingssensor verticaal zo uit, dat hij het gewenste bereik dekt. Laat een persoon dwars door het dekkingsbereik lopen en stel de hoek van de sensor zo in, dat de lamp door de beweging wordt ingeschakeld (zie afb. C). Stel de TIME-regelaar in op de gewenste inschakeltijd.

Om de LUX-waarde in te stellen waarbij het licht s'nachts automatisch ingeschakeld, draait u de LUX-regelaar vanuit de dagstand naar de nachtstand. Tip: Als het licht vroeger moet worden ingeschakeld, bv. bij schemerlicht, wacht dan tot het gewenste lichtniveau is bereikt en draai langzaam de LUX-regelaar in de richting van de dagstand terwijl iemand door het midden van het detectiebereik loopt. Laat de LUX-regelaar los zodra het licht inschakelt.

Permanente verlichting

Als een netschakelaar (lichtschakelaar op de wand) wordt geïnstalleerd, dan kunnen de modellen met bewegingssensor ook voor permanente verlichting worden gebruikt:

1. Permanente verlichting inschakelen:

Schakelaar tweemaal snel na elkaar in- en uitschakelen (max. 2 seconden). De lamp blijft nu 4 uur lang branden. Vervolgens schakelt de lamp automatisch terug in de bewegingssensor-modus.

2. Permanente verlichting uitschakelen:

Schakelaar eenmaal aan en uit. De lamp gaat uit of schakelt in de bewegingssensor-modus.

ONDERHOUD EN REINIGING

De LED-spot bevat geen onderdelen die moeten worden onderhouden. De LED-lampjes kunnen niet worden vervangen. Gebruik voor de reiniging alleen een droog of licht bevochtigde doek en gebruik geen oplosmiddelen, bijtende reinigingsmiddelen etc.

VERWIJDERING

Elektrische apparaten milieuvriendelijk vernietigen!

Elektrische apparaten behoren niet bij het huisvuil!

Volgens Europese richtlijn 2012/19/EU voor elektrische en elektronische apparaten moeten gebruikte elektrische apparaten gescheiden worden ingezameld en op milieuvriendelijke wijze worden afgevoerd. Voor mogelijkheden over vernietiging van afgedankte apparaten kunt u informeren bij uw gemeente of stadsbestuur.

PROBLEEMOPLOSSING EN TIPS VOOR GEBRUIKERS

Probleem Mogelijke oorzaak		Aanbevolen oplossing
Het licht schakelt bij beweging in het detectiebereik niet in.	1.Geenstroom.Controleer alle verbindingen enzekeringen/schakelaars.
	2. Er bevindt zich te felle belichting in de buurt.	Verander de richting van de bewegingssensor of monteer hem op een andere plek.
	3. De regelaar is verkeerd ingesteld.	Stel de hoek van de sensor of de regelaar opnieuw in.
Het licht schakelt om onbekende redenen in (vals alarm).	1.Warmtebronnen zoals airconditioners, afzuigkappen, luchtuitlaten van verwarmingsapparaten, grills, andere buitenverlichting of rijdende auto's activeren mogelijk de bewegingsmelder.	Richt de sensorkop weg van deze warmtebronnen.
	2. (Huis)dieren of vogels. Het kan helpen om de sensor in een andere richting in te stellen.
	3.Spiegelingvan zwembaden of reflecterende oppervlakken.	Stel de bewegingssensor opnieuw in.

Opmerking: bij koud weer reageren alle apparaten met een PIR-sensor gevoeliger dan bij warm weer.
