MISSY IX/A/60 - διακοσμητικός απορροφητήρας τοίχου ELICA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακοσμητικός απορροφητήρας τοίχου
Μάρκα	ELICA
Μοντέλο	MISSY IX/A/60
Πλάτος	60 cm
Τοποθέτηση	Επιτοίχια
Έκδοση χρήσης	Αναρρόφηση (εξωτερική απαγωγή) ή ανακύκλωση (φίλτρο άνθρακα)
Αριθμός ταχυτήτων	3 (από τον πίνακα ελέγχου)
Φωτισμός	LED 3 W, βάση E14
Τύπος φίλτρου λίπους	Μεταλλικό, πλενόμενο στο πλυντήριο πιάτων ή στο χέρι
Τύπος φίλτρου άνθρακα	Αντικατάσταση κάθε 4 μήνες (μη πλενόμενο)
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz
Μέγιστη ισχύς φωτισμού	3 W (LED)
Ελάχιστη απόσταση ασφαλείας (ηλεκτρική)	50 cm
Ελάχιστη απόσταση ασφαλείας (αερίου)	65 cm
Συντήρηση φίλτρων λίπους	Μία φορά το μήνα
Εξωτερικός καθαρισμός	Υγρό πανί με ουδέτερο απορρυπαντικό, χωρίς οινόπνευμα ή λειαντικά
Τύπος ελέγχου	Χειροκίνητος πίνακας ελέγχου
Κατά προσέγγιση βάρος	15 kg
Διαστάσεις (Π x Β x Υ)	60 x 50 x 60 cm (κατά προσέγγιση)
Κύριο υλικό	Ανοξείδωτος χάλυβας
Βαλβίδα αντιεπιστροφής	Προαιρετικό (ανάλογα με το μοντέλο)

Συχνές ερωτήσεις - MISSY IX/A/60 ELICA

Πώς να επιλέξω μεταξύ έκδοσης αναρρόφησης και έκδοσης ανακύκλωσης;

Ο απορροφητήρας μπορεί να χρησιμοποιηθεί σε έκδοση αναρρόφησης (απαγωγή καπνού προς τα έξω μέσω σωλήνα) ή σε έκδοση ανακύκλωσης (φιλτραρισμένος καπνός που επιστρέφει στην κουζίνα). Για την έκδοση ανακύκλωσης, απαιτείται φίλτρο άνθρακα.

Πώς να καθαρίσω τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους πρέπει να καθαρίζονται μία φορά το μήνα με μη επιθετικά απορρυπαντικά, στο χέρι ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο.

Πότε πρέπει να αντικατασταθεί το φίλτρο άνθρακα;

Το φίλτρο άνθρακα πρέπει να αντικαθίσταται κάθε 4 μήνες το πολύ. Δεν μπορεί να καθαριστεί ή να αναγεννηθεί.

Πώς να αντικαταστήσω τη λάμπα LED;

Αποσυνδέστε τη συσκευή, βεβαιωθείτε ότι η λάμπα είναι κρύα, στη συνέχεια αφαιρέστε το κάλυμμα Α. Αντικαταστήστε με λάμπα LED μέγιστης ισχύος 3W, βάσης E14.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της κουζίνας;

Η ελάχιστη απόσταση είναι 50 cm για ηλεκτρικές κουζίνες και 65 cm για κουζίνες αερίου ή μικτές.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς τα φίλτρα;

Όχι, είναι υποχρεωτικό να χρησιμοποιείτε τον απορροφητήρα με τα φίλτρα σωστά τοποθετημένα για να αποφύγετε κινδύνους πυρκαγιάς και να εξασφαλίσετε καλό φιλτράρισμα.

Τι να κάνω αν ο φωτισμός δεν ανάβει;

Ελέγξτε πρώτα ότι οι λάμπες είναι σωστά τοποθετημένες στη θέση τους. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση.

Πώς να συνδέσω ηλεκτρικά τον απορροφητήρα;

Η τάση πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα χαρακτηριστικών. Συνδέστε σε προσβάσιμη πρίζα τοίχου ή, ελλείψει πρίζας, χρησιμοποιήστε τυποποιημένο διακόπτη για πλήρη αποσύνδεση.

Είναι απαραίτητος ο καθαρισμός του εσωτερικού του απορροφητήρα;

Ναι, ο απορροφητήρας πρέπει να καθαρίζεται τακτικά εσωτερικά και εξωτερικά τουλάχιστον μία φορά το μήνα για την αποφυγή κινδύνων πυρκαγιάς.

Ποια προϊόντα να χρησιμοποιήσω για τον καθαρισμό του απορροφητήρα;

Χρησιμοποιήστε αποκλειστικά ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. Αποφύγετε το οινόπνευμα, τα λειαντικά προϊόντα και τα εργαλεία καθαρισμού.

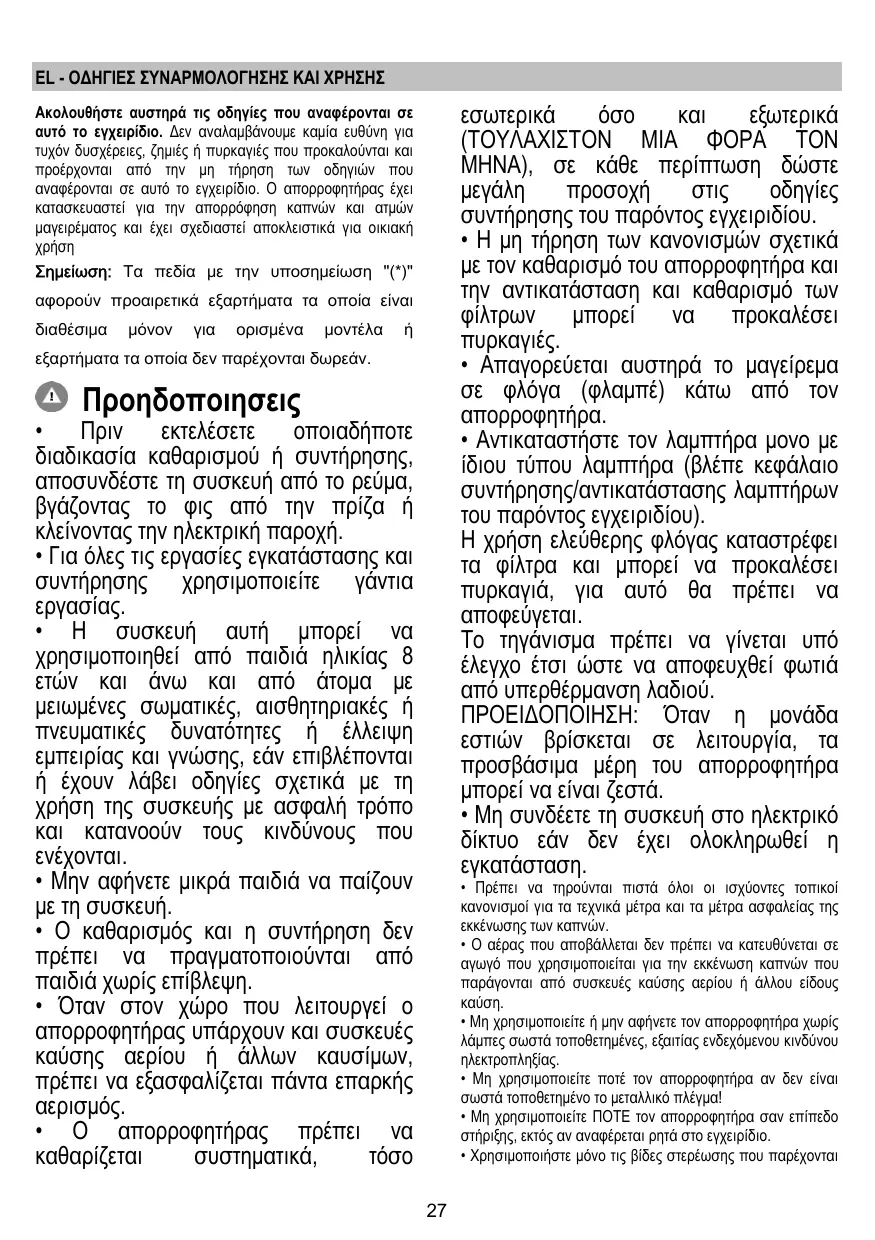

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MISSY IX/A/60 ELICA

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΧΡΗΣΗ

Με το προϊόν έγκατασης ή, αν δεν παρέχονται, προμηθευτείτε τον σωστό τύπο βίδων.

Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε τον αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΣΟΧΗ!

Εάν η εγκατάσταση βιδών στηρίξεων στερεωθεί σε μη ικανοποιητικές επιφάνειες, μπορεί να προκληθούν κίνδυνοι ηλεκτρικής φύσης. Να μη χρησιμοποιείται με προγραμματιστή, χρονοδιακόπτη, εξωτερικό τηλεχειριστήριο ή οποιαδήποτε άλλη συσκευή που ενεργοποιείται αυτόματα.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/EC σχετικά με τα Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (WEEE).

Εξασφαλίζοντας ότι απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες μπορεί να δημιουργηθούν από τον ακατάλληλο χειρισμό του προϊόντος ως απόβλητο.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφά του, υποδηλώνει ότι το προϊόν δεν μπορεί να θεωρηθεί οικιακό απόβλητο. Για αυτό το προϊόν πρέπει να παραδοθεί σε κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψη του προϊόντος πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με τα:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προστασία για μια σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργεί για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περιπτώσεις μεγάλης συγκέντρωσης καπνού και ατμού. Κλειδώστε την επιπλέον ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν χρειάζεται

για να διατηρηθεί η καλή απόδοση της μείωσης της οσμής. Καθαρίστε το πιάτο λίπους όταν είναι απαραίτητο για να διατηρηθεί η καλή απόδοση του πιάτου λίπους. Χρησιμοποιήστε την ένωση διαρκείας του συστήματος των συσκευών που υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος απορροφητήρα εξωτερικής εκκένωσης (με αεραγωγό) είτε ως τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Τύπος με αεραγωγό

Ο απορροφητήρας φέρει στο πάνω μέρος του πίσω εξωτερικό μέρος μια ετικέτα με τα χαρακτηριστικά του (ο τύπος και τα στοιχεία του παρέχονται).

Προσοχή! Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρο άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

ΤΥΠΟΣ ΔΙΑΤΑΡΙΑΤΟΣ

Όταν δεν υπάρχει δυνατότητα εκκένωσης καπνών και ατμών του μαγειρείου προς το εξωτερικό περιβάλλον, χρησιμοποιείται η κατηγορία τύπου διαταριάτος εξαερισμού με φίλτρο άνθρακα (ανάλογα με το μοντέλο της συσκευής), ο οποίος και ανακυκλώνει τον αέρα στην κουζίνα μέσω ανεξάρτητης οπής Η.

Προσοχή! Εάν ο απορροφητήρας δεν παρέχεται με φίλτρο άνθρακα, τότε πρέπει να το προμηθευτείτε και να το τοποθετήσετε.

Τα μοντέλα του δικτύου έχουν μόνο απαγωγής λειτουργίας ως τύποι αεραγωγού και μπορεί να συνδεθούν με εσωτερική συσκευή απαγωγής (εάν παρέχεται).

Οι οδηγίες σύνδεσης παρέχονται με την περιφερειακή συσκευή απαγωγής.

Εγκατάσταση

ΕΙΚ.3

Η ελάχιστη απόσταση μεταξύ της εστίας και του απορροφητήρα πρέπει να είναι μεγαλύτερη των 50 εκ. για τις ηλεκτρικές κουζίνες και 65 εκ. για τις υγραερίου ή μικτού τύπου.

Εάν οι οδηγίες εγκατάστασης για την εστία απαιτούν μεγαλύτερη απόσταση, πρέπει να την λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με πρίζα ρεύματος, σύμφωνα με τους προβλεπόμενους κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη

και μετά την εγκατάσταση. Εάν δεν παρέχεται η πρίζα (προαιρετική σύνδεση απευθείας με το ρεύμα) ή η πρίζα δεν είναι οριοθετημένη ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να τηρούνται οι κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του δικτύου σε περίπτωση υπέρτασης (κατηγορίας ΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν συνδέσετε το σύστημα αυτό απορρόφησης με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε αυτότε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Εγκατάσταση

Ο απορροφητήρας περιέχει βαρέα στηρίγματα για να εξασφαλίσουν την στήριξη του απορροφητήρα στους περιβάλλοντες τοίχους/οροφές. Είναι όμως αναγκαίο να συμβουλευτούμε έναν εξειδικευμένο τεχνικό για να σιγουρευτούμε για την καταλληλότητα των υλικών ανάλογα με τον τύπο τοίχου/οροφής. Ο τοίχος/οροφή πρέπει να είναι αρκετά ανθεκτικός ώστε να αντέχει το βάρος του απορροφητήρα. Μην εγκαταστήσετε τον απορροφητήρα με σίλικο ή σίλικο στους τοίχους. Η στήριξη πρέπει να γίνεται μόνο με κατάλληλα στηρίγματα.

Λειτουργία

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που έχει την δυνατότητα ελέγχου επιλογής ταχυτήτων και διακόπτη ομίχλης για να ελέγχεται ο φωτισμός στην πραγματική ζωή.

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί ή ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΑΛΔΕΗ ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Απορρίψτε τα χρησιμοποιημένα μέσα. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Εικ.1

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Πρέπει να καθαρίζεται μία φορά τον μήνα με απορρυπαντικά που δεν χαράσσουν, είτε στο χέρι ή στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με το πλυντήριο πιάτων, το φίλτρο για τα λίπη προς το τέλος μπορεί να χάσει το χρώμα του αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

Για να βγάλετε το φίλτρο για τα λίπη, πιέστε την ασφάλεια.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος) - Εικ. 2

Αντικαταστάστε το φίλτρο όποτε χρειάζεται.

Ο καθαρός αέρας του εργου ανακυκλώνεται λίγο πριν από την παρατεταμένη χρήση, ανάλογα με τον τύπο του μαγειρέματος και την αυτοκαθαριότητα του φίλτρου για τα λίπη. Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του φίλτρου άνθρακα κάθε έξι μήνες.

Το φίλτρο άνθρακα μπορεί να μην πλυθεί ή να ανανεωθεί. Αφαιρέστε τα φίλτρα για τα λίπη.

Ευθυγραμμίστε τα φίλτρα κάλυψης της μηχανής.

Βεβαιωθείτε ότι οι περιστροφές των ανεμιστήρων αντιστοιχούν με τις οδηγίες και περιστρέψτε σε ωρολογιακή φορά μέχρι τέλους μηχανικού περιορισμού.

Για το εξωτερικό, ακολουθήστε τις οδηγίες αντίθετα.

Επανατοποθετήστε τα φίλτρα για τα λίπη.

Αντικατάσταση λαμπτήρων - Εικ.1

Αποσυνδέστε το απορροφητήρα από το ηλεκτρικό ρεύμα. Προειδοποίηση! Βεβαιωθείτε ότι οι λάμπες είναι κρύες.

Για να έχετε πρόσβαση στις λάμπες, βγάλτε το κάλυμμα. Αντικαταστήστε τον καμένο λαμπτήρα.

Χρησιμοποιήστε μόνο λαμπτήρες LED E14 έως 3W. Για περισσότερες πληροφορίες, συμβουλευτείτε το επισυναπτόμενο φυλλάδιο "Οδηγίες" (αφαίρεση πρόσβασης "1d"). Σε περίπτωση που ο φωτισμός δεν λειτουργεί, ελέγξτε την τοποθέτηση των λαμπτήρων ή επικοινωνήστε με την τεχνική βοήθεια.

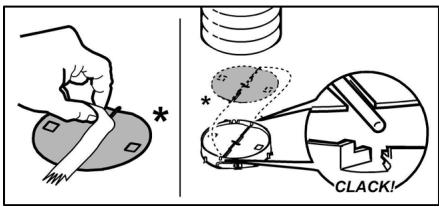

Μόνο για ορισμένα προϊόντα:

Ως προαιρετικό αξεσουάρ, παρέχεται βαλβίδα αντεπιστροφής καπνού. Εάν συνήθως καταστάσεις (π.χ.: έλλειψη μέσων προστασίας έναντι του ανέμου ή εισροή ρευμάτων αέρα από τον εσωτερικό χώρο), τοποθετήστε την κατάλληλη βαλβίδα στον σύνδεσμο εισόδου αέρα πριν εγκαταστήσετε τον συναγωγέα καπνού.
