MISSY IX/A/60 - декоративен стенен абсорбатор ELICA - Безплатно ръководство за потребителя

Тип продукт	Декоративен стенен аспиратор
Марка	ELICA
Модел	MISSY IX/A/60
Ширина	60 см
Монтаж	Стенен
Версия на използване	Смукателна (външно отвеждане) или рециркулационна (въгленов филтър)
Брой скорости	3 (според контролния панел)
Осветление	LED 3 W, цокъл E14
Тип на мазнинен филтър	Метален, миещ се в съдомиялна или на ръка
Тип на въгленов филтър	Сменя се на всеки 4 месеца (не се мие)
Електрическо захранване	220-240 V ~ 50/60 Hz
Максимална мощност на осветлението	3 W (LED)
Минимално разстояние за безопасност (електрическа)	50 см
Минимално разстояние за безопасност (газова)	65 см
Поддръжка на мазнинни филтри	Веднъж месечно
Външно почистване	Влажна кърпа с неутрален препарат, без алкохол или абразиви
Тип управление	Ръчен контролен панел
Приблизително тегло	15 кг
Размери (Ш x Д x В)	60 x 50 x 60 см (приблизително)
Основен материал	Неръждаема стомана
Възвратна клапа	По избор (според модела)

Често задавани въпроси - MISSY IX/A/60 ELICA

Как да изберем между смукателна и рециркулационна версия?

Аспираторът може да се използва в смукателен режим (отвеждане на дима навън чрез тръба) или в рециркулационен режим (димът се филтрира и връща в кухнята). За рециркулационен режим е необходим въгленов филтър.

Как да почистим мазнинните филтри?

Металните мазнинни филтри трябва да се почистват веднъж месечно с неагресивни препарати, на ръка или в съдомиялна машина на ниска температура и кратък цикъл.

Кога трябва да се сменя въгленовият филтър?

Въгленовият филтър трябва да се сменя на всеки 4 месеца максимум. Той не може да се почиства или регенерира.

Как да сменим LED крушката?

Изключете уреда от захранването, уверете се, че крушката е студена, след това свалете капак A. Сменете с LED крушка с макс. 3W, цокъл E14.

Какво минимално разстояние трябва да има между аспиратора и котлона?

Минималното разстояние е 50 см за електрически котлони и 65 см за газови или комбинирани котлони.

Мога ли да използвам аспиратора без филтри?

Не, задължително е да използвате аспиратора с правилно монтирани филтри, за да избегнете рискове от пожар и да осигурите добра филтрация.

Какво да направя, ако осветлението не светва?

Първо проверете дали крушките са правилно поставени в гнездата си. Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване.

Как да свържа електрически аспиратора?

Напрежението трябва да съответства на посоченото на табелката с данни. Включете в достъпен стенен контакт или, при липса на контакт, използвайте стандартизиран прекъсвач, за да осигурите пълно изключване.

Необходимо ли е да се почиства вътрешността на аспиратора?

Да, аспираторът трябва да се почиства редовно отвътре и отвън поне веднъж месечно, за да се избегнат рискове от пожар.

Какви продукти да използвам за почистване на аспиратора?

Използвайте изключително влажна кърпа с неутрални течни препарати. Избягвайте алкохол, абразивни продукти и почистващи инструменти.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MISSY IX/A/60 ELICA

IT Istruzioni di montaggio e d'uso

EN Instruction on mounting and use

DE Montage- und Gebrauchsanweisung

FR Prescriptions de montage et mode d'emploi

NL Montagevoorschriften en gebruiksaanwijzingen

ES Montaje y modo de empleo

PT Instruções para montagem e'utilisation

EL OΔHΓIEΣ ΣYNAPMOΛΟΓΗΞΗ ΚΑΙ XΡΗΞΗ

SV Monterings- och bruksanvisningar

FI Asennus- ja käytöohjeet

NO Instrukser for montering og bruk

DA Bruger- og monteringsvejledning

PL Instrukcja montaçu i obstugi

CS Návod na montáž a používání

SK Návod k montáži a užití

HU Felszerelési és használati utasítás

BG Инструкция за монтаж и употреба

RO Instrucțiuni de montaj și utilizare

RU Инструкция по монтажу и эксплуатации

UK Інструкція з монтажу і експлуатації

KK Монтаждау мен пайдалану нұсқаулығы

ET Paigaldus- ja kasutusjuhend

LT Montavimo ir naudojimosi instrukcija

LV Ierīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

MK Упатство за монтажа и ракување

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

AR

2

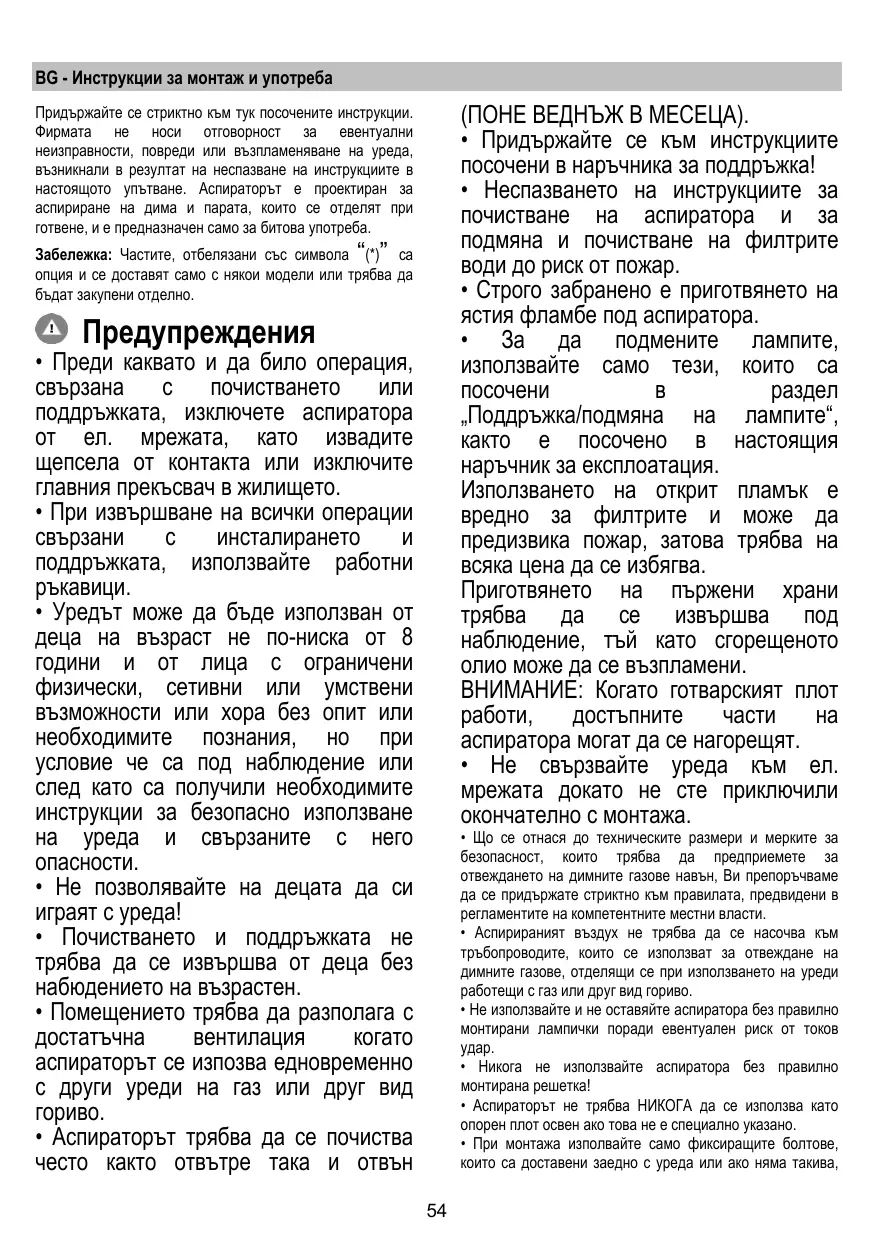

Спазвайте стриктно инструкциите, дадени в това ръководство. Производителят не носи отговорност за евентуални неудобства, щети или пожари, причинени на уреда в резултат на неспазване на инструкциите в това ръководство. Аспираторът е предназначен за отвеждане на дим и изпарения от готвене и е предназначен само за домашна употреба.

Забележка: Частите, обозначени със символа "(*)", са допълнителни аксесоари, предоставени само в някои модели, или части, които не са включени и трябва да бъдат закупени.

Предупреждения

• Преди всяка операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.
• За всички операции по инсталиране и поддръжка използвайте работни ръкавици.
• Уредът може да се използва от деца на възраст над 8 години и от лица с намалени физически, сензорни или умствени способности или с липса на опит и знания, ако са под надзор или са получили инструкции относно безопасното използване на уреда и разбират опасностите, свързани с него.
• Децата трябва да бъдат наблюдавани, за да не си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или други горива.
• Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като се спазват указанията в инструкциите за поддръжка. Неспазването на правилата за почистване на аспиратора и

подмяната и почистването на филтрите крие риск от пожар.

• Строго е забранено да се готви на открит пламък под аспиратора.
• За смяна на лампата използвайте само типа лампа, посочен в раздела за поддръжка / смяна на лампата в това ръководство.

Използването на открит пламък е вредно за филтрите и може да доведе до пожар, поради което трябва да се избягва във всички случаи.

Пърженето трябва да става под наблюдение, за да се избегне запалване на прегрялото олио.

ВНИМАНИЕ: Когато плотът за готвене работи, достъпните части на аспиратора могат да се нагорещят.

Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.

• По отношение на техническите мерки и мерките за безопасност, които трябва да се вземат за отвеждане на дима, стриктно спазвайте разпоредбите на компетентните местни органи.
• Аспирираният въздух не трябва да се отвежда в канал, използван за отвеждане на дим от уреди, работещи с газ или други горива.
• Не използвайте аспиратора без правилно монтирани лампи – риск от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако не е изрично указано.
• Използвайте само винтовете за закрепване, предоставени с продукта, за монтажа, или ако не са предоставени, закупете правилния тип винтове.
• Използвайте правилната дължина на винтовете, посочени в Ръководството за монтаж.
• При съмнение се консултирайте с оторизиран сервизен център или подобен квалифициран персонал.

ВНИМАНИЕ!

• Неспазването на инструкциите за монтаж на винтовете и закрепващите устройства може да доведе до електрически рискове. Не използвайте с програматор, таймер, отделно дистанционно управление или друго устройство, което се активира автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/EC за отпадъци от електрическо и електронно оборудване (WEEE). Като се уверите, че този продукт се изхвърля правилно, потребителят допринася за предотвратяване на потенциални отрицателни последици за околната среда и здравето.

Символът върху продукта или върху придружаващата документация показва, че този продукт не трябва да се третира като битов отпадък, а трябва да бъде предаден в подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване. Изхвърлете го съгласно местните разпоредби за изхвърляне на отпадъци. За допълнителна информация относно третирането, възстановяването и рециклирането на този продукт се свържете с местния компетентен орган, службата за събиране на битови отпадъци или магазина, от който е закупен продуктът.

Оборудване, проектирано, изпитано и произведено в съответствие с нормите за:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба с цел намаляване на въздействието върху околната среда: когато започнете да готвите, включете аспиратора на минимална скорост и го оставете да работи няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим и пара, като използвате функцията booster само в крайни случаи. За да поддържате добре ефективна системата за намаляване на миризмите, сменяйте, когато е необходимо, въгленовия/въгленовите филтър/филтри. За да поддържате добре ефективен мазнинения филтър, почиствайте го при необходимост. За да оптимизирате ефективността и да минимизирате шума, използвайте максималния диаметър на системата за отвеждане, посочен в това ръководство.

Употреба

Аспираторът е проектиран да се използва във версия с отвеждане на въздуха навън или във версия с филтриране и рециркулация на въздуха.

Версия с отвеждане на въздуха

Аспираторът е снабден с горен въздушен отвор B за извеждане на дима навън (изпускателна тръба и скоби за закрепване не са включени в доставката).

Внимание! Ако аспираторът е снабден с въгленов филтър, той трябва да бъде отстранен.

Версия с филтриране

В случай че не е възможно да се изведат димът и парите от готвенето навън, използвайте аспиратора във версия с филтриране, като монтирате дефлектора F на комина и един или повече въгленови филтъра (в зависимост от модела), като димът и парите се рециркулират в кухнята през горния отвор H.

Внимание! Ако аспираторът не е снабден с въгленов

филтър, той трябва да бъде поръчан и монтиран преди употреба.

Моделите без мотор на аспиратора работят само във версия с отвеждане на въздуха и трябва да бъдат свързани към външно аспирационно устройство (не е включено в доставката).

Инструкциите за свързване са предоставени с външното аспирационно устройство.

Монтаж

Фиг. 3

Минималното разстояние между опорната повърхност на съдовете върху готварския уред и най-ниската част на кухненския аспиратор трябва да бъде не по-малко от 50 см при електрически готварски печки и 65 см при газови или смесени готварски печки.

Ако инструкциите за монтаж на газовия готварски уред предвиждат по-голямо разстояние, трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, разположена вътре в аспиратора. Ако е снабден с щепсел, свържете аспиратора към контакт, съответстващ на действащите норми, разположен в достъпна зона, също и след монтажа. Ако не е снабден с щепсел (директно свързване към мрежата) или щепселът не е разположен в достъпна зона, също и след монтажа, приложете двуполюсен прекъсвач съгласно нормите, който осигурява пълно изключване от мрежата при условията на категория на пренапрежение I1, съгласно правилата за монтаж.

ВНИМАНИЕ!

Преди да свържете отново веригата на аспиратора към захранването и да проверите правилното му функциониране, винаги проверявайте дали захранващият кабел е монтиран правилно.

Монтаж

Аспираторът е снабден с дюбели за закрепване, подходящи за повечето стени/тавани. Въпреки това е необходимо да се консултирате с квалифициран техник, за да се уверите в пригодността на материалите в зависимост от вида на стената/тавана. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Аспираторът е снабден с команден панел с управление на скоростите на изсмукване и управление на осветлението за осветяване на готварската повърхност.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ!

Избягвайте употребата на продукти, съдържащи абразиви. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фиг. 1

Задържа мастните частици, получени при готвене.

Металният мазнинен филтър трябва да се почиства веднъж месечно с неагресивни почистващи препарати, на ръка или в съдомиялна машина на ниска температура и кратък цикъл.

При измиване в съдомиялна машина металният мазнинен филтър може да се обезцвети, но филтриращите му характеристики не се променят.

За да свалите мазнинния филтър, издърпайте дръжката за освобождаване с пружина.

Филтър с активен въглен (само за версия с филтър)

Фиг. 2

Задържа неприятните миризми, получени при готвене.

Насищането на въгления филтър става след няколко месеца употреба, в зависимост от вида на готвене и честотата на почистване на мазнинния филтър.

Отстранете мазнинните филтри.

Монтирайте филтрите, покриващи двигателя.

Проверете дали щифтовете R на конвейера съответстват на отворите S, след това завъртете по посока на часовниковата стрелка, докато се заключи.

За демонтаж процедирайте в обратен ред.

Поставете отново мазниноуловителните филтри.

Смяна на крушките

Фиг. 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете крушките, се уверете, че са изстинали.

За да получите достъп до отделението за крушките, отстранете капака A.

Сменете повредената крушка.

Използвайте само LED крушки с максимална мощност 3W-E14. За повече подробности вижте приложения лист "ILCOS D" (буквено-цифрова позиция "1d").

Ако осветлението не работи, проверете дали крушките са поставени правилно в гнездата, преди да се обадите на техническата поддръжка.

САМО при някои продукти:

Като опционален аксесоар се доставя за монтаж възвратен клапан за дим. Ако условията на инсталация го изискват (напр. липса на защита срещу случайно връщане на въздух отвън), го поставете в специалното гнездо във въздуховода, преди да монтирате тръбата за отвеждане на дима.

Спазвайте стриктно инструкциите в това ръководство. Не се поема отговорност за евентуални неудобства, щети или пожари, причинени от неспазване на инструкциите в това ръководство. Този уред е предназначен за битова и подобна употреба, като например: - кухненски помещения за персонал в магазини, офиси и други работни среди; - селски къщи; - от клиенти в хотели, мотели и други жилищни среди; - среди тип "нощувка и закуска".

Забележка: Частите, отбелязани със символа "*", са опционални аксесоари, доставяни само с някои модели или не доставяни, но налични за закупуване.

Внимание

• Преди всяка операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите захранването.
• Винаги носете работни ръкавици при всички операции по монтаж и поддръжка.
• Този уред може да се използва от деца на възраст над 8 години и от лица с намалени физически, сетивни или умствени способности или с липса на опит и знания, ако са под надзор или са получили инструкции за безопасно използване на уреда и разбират опасностите. На децата не трябва да се позволява да пипат контролите или да си играят с уреда.
• Почистването и поддръжката от потребителя не трябва да се извършват от деца без надзор.
• Помещението, в което е инсталиран уредът, трябва да бъде достатъчно проветрявано, когато кухненският аспиратор се използва заедно с други уреди, работещи с газ или други горива.
• Аспираторът трябва да се почиства редовно отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО).
• Това трябва да се извършва съгласно предоставените инструкции за поддръжка. Неспазването на инструкциите

относно почистването на аспиратора и филтрите ще доведе до риск от пожар.

• Не гответе с открит пламък под аспиратора.
• За смяна на крушките използвайте само типа крушка, посочен в раздела „Поддръжка/Смяна на крушки“ на това ръководство.

Използването на открит пламък е вредно за филтрите и може да причини пожар, поради което трябва да се избягва във всички случаи.

Всяко пържене трябва да се извършва внимателно, за да се гарантира, че олиото не прегрява и не се запалва.

ВНИМАНИЕ: Достъпните части на аспиратора може да се нагреят, когато се използва с готварски уреди.

• Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно завършен.
• По отношение на техническите и безопасни мерки за отвеждане на дима е важно стриктно да се спазват разпоредбите на местните власти.
• Въздухът не трябва да се отвежда в комин, който се използва за изхвърляне на дим от уреди, работещи с газ или други горива.
• Не използвайте и не оставяйте аспиратора без правилно монтирана лампа поради възможен риск от електрически удар.
• Никога не използвайте аспиратора без ефективно монтирани решетки.
• Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако не е изрично указано.
• Използвайте само винтовете за закрепване, доставени с продукта за монтаж, или ако не са доставени, закупете правилния тип винтове.
• Използвайте правилната дължина на винтовете, посочена в Ръководството за монтаж.
• При съмнение се консултирайте с оторизиран сервизен център или подобно квалифицирано лице.

ВНИМАНИЕ!

• Неспазването на инструкциите за монтаж на винтовете или закрепващите устройства може да доведе до електрически опасности.
• Не използвайте с програматор, таймер, отделна система за дистанционно управление или друго устройство, което се включва автоматично.
• Този уред е маркиран съгласно Европейската директива 2012/19/ЕС относно отпадъците от електрическо и електронно оборудване (WEEE).
• Като осигурите правилното изхвърляне на този продукт, вие ще помогнете за предотвратяване на потенциални негативни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно боравене с отпадъци от този продукт.

• Символът върху продукта или върху документите, придружаващи продукта, показва, че този уред не трябва да се третира като битов отпадък. Вместо това той трябва да бъде отнесен до подходящ пункт за събиране на отпадъци от електрическо и електронно оборудване за рециклиране. Изхвърлянето трябва да се извършва в съответствие с местните разпоредби за опазване на околната среда относно изхвърлянето на отпадъци.
• За по-подробна информация относно процеса, събирането и рециклирането на този продукт, моля, свържете се със съответния отдел на местните власти или местния отдел за битови отпадъци, или с магазина, от който сте закупили този продукт.

Уредът е проектиран, изпитан и произведен съгласно:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилна употреба с цел намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост, когато започвате да готвите, и го оставете да работи няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим и пари и използвайте режима(ите) на максимална скорост само в крайни случаи. Сменяйте въгленовия(те) филтър(и), когато е необходимо, за да поддържате добра ефективност на намаляване на миризмите. Почиствайте мазнинения(те) филтър(и), когато е необходимо, за да поддържате добра ефективност на филтриране на мазнини. Използвайте максималния диаметър на въздуховода, посочен в това ръководство, за да оптимизирате ефективността и да намалите шума.

Употреба

Аспираторът е проектиран да се използва или в режим на извеждане на въздуха, или в режим на филтриране.

Версия с извеждане на въздуха

Аспираторът е оборудван с горен изход за въздух B за отвеждане на изпаренията навън (изпускателната тръба и скобите за закрепване не са включени).

Внимание! Ако аспираторът е доставен с въгленов филтър, той трябва да бъде отстранен.

Версия с филтър

В случай че не е възможно да се изведат изпаренията и парата от готвенето навън, аспираторът във версия с филтър може да се използва, като се монтира дефлекторът F на комина и един или повече въгленови филтъра (в зависимост от модела). Изпаренията и парата се рециклират в кухнята през горната решетка H.

Внимание! Ако аспираторът не е доставен с въгленов филтър,

той трябва да бъде поръчан и монтиран.

Моделите без смукателен мотор работят само в режим на извеждане на въздуха и трябва да бъдат свързани към външно смукателно устройство (не е включено).

Инструкциите за свързване са приложени към периферния смукателен модул.

Монтаж

Фиг. 3

Минималното разстояние между опорната повърхност за готварското оборудване на котлона и най-ниската част на аспиратора трябва да бъде не по-малко от 50 см за електрически котлони и 65 см за газови или комбинирани котлони.

Ако инструкциите за монтаж на газовия котлон предвиждат по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Захранващото напрежение трябва да съответства на стойността, посочена на табелката вътре в аспиратора. Ако е с щепсел, свържете аспиратора към контакт, отговарящ на действащите разпоредби и разположен на достъпно място след монтажа. Ако не е с щепсел (директно свързване към мрежата) или ако щепселът не е на достъпно място след монтажа, монтирайте двуполюсен прекъсвач в съответствие със стандартите, който осигурява пълно изключване от мрежата при условия, свързани с категория на пренапрежение III, съгласно инструкциите за монтаж.

ВНИМАНИЕ!

Преди повторно свързване на аспиратора към мрежата и проверка на изправността му, винаги проверявайте дали захранващият кабел е правилно сглобен.

Монтаж

Разширителни стенни дюбели са предоставени за закрепване на аспиратора към повечето видове стени/тавани. Въпреки това, квалифициран техник трябва да провери пригодността на материалите в зависимост от вида на стената/тавана. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Не покривайте с плочки, не фугирайте и не силиконизирайте този уред към стената. Само повърхностен монтаж.

Работа

Аспираторът е оборудван с контролен панел с контрол за избор на скорост на смукане и превключвател за осветление за управление на осветлението на зоната за готвене.

Поддръжка

Почистване

Почиствайте САМО с кърпа, напоена с неутрален течен препарат. НЕ ПОЧИСТВАЙТЕ С ИНСТРУМЕНТИ ИЛИ

ПРИСПОСОБЛЕНИЯ. Не използвайте абразивни продукти. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фиг. 1

Улавя частиците от готварска мазнина.

Мазнинният филтър трябва да се почиства веднъж месечно с неагресивни препарати, на ръка или в съдомиялна машина, която трябва да е настроена на ниска температура и кратък цикъл.

При измиване в съдомиялна машина мазнинният филтър може леко да промени цвета си, но това не влияе на филтриращата му способност.

За да отстраните мазнинния филтър, издърпайте дръжката на пружинното освобождаване.

Въгленов филтър (само за версия с филтър)

Фиг. 2

Поглъща неприятните миризми, причинени от готвене.

Насищането на въгленовия филтър настъпва след повече или по-малко продължителна употреба, в зависимост от вида на готвенето и редовността на почистване на мазнинния филтър.

Във всеки случай е необходимо да сменяте касетата поне на всеки четири месеца.

Въгленовият филтър НЕ може да се мие или регенерира.

Отстранете мазнинните филтри.

Поставете въглеродните филтри върху мотора.

Подравнете щифтовете R на капака с процепите S, след което завъртете филтъра по посока на часовниковата стрелка, докато щракне на място.

За да свалите въглеродните филтри, изпълнете горната процедура в обратен ред.

Поставете отново мазнините филтри.

Смяна на крушките

Изключете уреда от електрическата мрежа.

Внимание! Преди да докосвате крушките, се уверете, че са изстинали.

Свалете капака A, за да получите достъп до гнездото на крушката A.

Сменете повредената крушка.

Използвайте само LED крушки E14, макс. 3 W. За повече подробности вижте приложената листовка "ILCOS D" (буквено-цифрова позиция "1d").

Ако светлините не работят, уверете се, че крушките са поставени правилно в гнездата си, преди да се обадите за техническа помощ.

Само при някои модели:

Възвратна клапа против обратно течение е включена в доставката като допълнителен аксесоар, който трябва да се монтира при определени условия на инсталиране (например ако няма защита срещу случайно обратно течение на въздуха отвън). Клапата трябва да се монтира в специалното гнездо, във въздухоизпускателния отвор, преди монтирането на комина.

Фиг. 1

Инструкциите, дадени в това ръководство, трябва стриктно да се спазват. Не се поема никаква отговорност за възможни дефекти, щети или пожари на аспиратора, причинени от неспазване на предписанията в това ръководство. Аспираторът е проектиран за отвеждане на изпаренията и парите, отделяни при готвене. Предназначен е само за битова употреба.

Забележка: Елементите, обозначени със символа (*), са опционални аксесоари, които присъстват само при някои модели или части, които не са включени в комплекта и трябва да се закупят отделно.

Предупреждение

• Преди каквото и да е почистване или поддръжка, уредът трябва да бъде изключен от електрическата мрежа, като се извади щепсела или се изключи главният превключвател. Всички монтажни и сервизни работи трябва да се извършват с работни ръкавици.
• Уредът може да се използва от деца над 8 години, както и от хора с намалени физически, сетивни или умствени способности (или без опит и знания), при условие че са подходящо наблюдавани или инструктирани за безопасно използване на уреда и разбират свързаните с това опасности.
• Уверете се, че децата не си играят с уреда. Децата могат да помагат при почистване и поддръжка само ако са под наблюдение.
• Помещението трябва да е достатъчно проветрено, когато аспираторът се използва заедно с други уреди на газ или гориво. Аспираторът трябва редовно да се почиства отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като се спазват инструкциите за поддръжка.

Неспазването на стандартите за почистване на аспиратора, както и неспазването на указанията за почистване и подмяна на филтрите, води до пожар.

• Строго е забранено да се готвят ястия на готварски повърхности с открит пламък под аспиратора.
• За смяна на лампите използвайте само типа лампа, посочен в раздела „Поддръжка на лампите / Смяна“ на настоящото ръководство. Използването на открит пламък уврежда филтрите и може да доведе до опасност от пожар, затова трябва да се избягва във всички случаи.

Пърженето трябва да се извършва внимателно, за да се избегне възпламеняване на прегрялото олио.

ВНИМАНИЕ: Когато готварската повърхност работи, достъпните части на аспиратора може да се нагорещят.

• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена. За отвеждане на миризмите от готвене спазвайте разпоредбите на местните власти.
• При едновременна работа на аспиратора в режим на изсмукване и уреди на газ или гориво, отрицателното налягане в помещението не трябва да надвишава 4 Pa (4 x 10⁻⁵ bar).
• Изходящият въздух не трябва да се отвежда в комин, който също така отвежда димни газове от изгаряне на газ или други горива.
• Не използвайте аспиратора без правилно монтирани лампи, за да избегнете опасност от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът НИКОГА не трябва да се използва като плот, освен ако изрично не е посочено.
• Използвайте само винтовете, предоставени с продукта за монтаж, или, ако не са включени в комплекта, купете правилния тип винтове.
• Използвайте дължината на винтовете, посочена в ръководството за монтаж.
• При съмнение се обърнете към оторизирания сервиз за поддръжка или към подобен квалифициран персонал.

ВНИМАНИЕ!

• Винтове и крепежни елементи, които не отговарят на тези указания, могат да доведат до електрическа опасност.
• Не използвайте с външен таймер, превключвател за време или дистанционно управление, или каквото и да е друго устройство, което се активира автоматично.

В съответствие с изискванията на Европейската директива 2012/19/EC за отпадъци от електрическо и електронно оборудване (WEEE), настоящото устройство е обозначено с маркировка.

Вие допринасяте положително за опазването на околната среда и човешкото здраве, като предавате това устройство за разделно събиране на отпадъци. При неправилно изхвърляне в смесени битови отпадъци, такова устройство може да доведе до негативни последици.

На продукта или в приложената

продуктова документация е изобразен следният символ на зачеркнат контейнер за отпадъци. Той показва, че изхвърлянето в обикновените битови отпадъци не е разрешено. Изхвърлете тези продукти в център за рециклиране с разделно събиране на електрическо и електронно оборудване. Изхвърлянето трябва да става съгласно местните разпоредби за обезвреждане на отпадъци.

Моля, обърнете се към компетентните органи на вашата община, местния център за рециклиране на битови отпадъци или търговеца, от когото сте закупили това устройство, за да получите допълнителна информация относно третирането, оползотворяването и повторната употреба на този продукт.

Уредът е разработен, тестван и произведен според:

Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Производителност/пригодност за употреба: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилна употреба за намаляване на въздействието върху околната среда: Включете аспиратора в началото на готвенето на най-ниска скорост и го оставете да работи още няколко минути след като приключите с готвенето. Увеличете скоростта само при големи количества изпарения и пара и използвайте интензивните степени само в екстремни ситуации. Сменяйте въгленовия филтър, когато е необходимо, за да осигурите добра редукция на миризмите. Почиствайте мазнината, когато е необходимо, за да осигурите добра ефективност на филтриране на мазнините. Използвайте най-големия диаметър на системата за изходящ въздух, посочен в инструкциите за употреба, за да оптимизирате производителността и да минимизирате шума.

Режим на работа

Аспираторът може да се използва както като уред с отвеждане на въздуха, така и като уред с рециркулация.

Режим с отвеждане на въздуха

Аспираторът разполага с горен изход за въздух B за отвеждане на миризмите от кухнята навън (тръбата за отвеждане и скобите не се доставят).

Внимание! Ако аспираторът е оборудван с активен въгленов филтър, той трябва да се отстрани.

Режим с рециркулация

Ако парата и миризмите от готвенето не могат да бъдат изведени навън, аспираторът може да се превключи на версия с рециркулация. Поставете дефлектора F върху горния изход за въздух на аспиратора и (в зависимост от модела) един или повече въгленови филтри. Те улавят парите и миризмите, а пречистеният въздух се връща в кухнята през решетката H.

Внимание! Ако аспираторът не е оборудван с активен въгленов филтър, той трябва да се поръча и да се монтира преди пускане на уреда в експлоатация.

Моделите без смукателен мотор работят само в режим с отвеждане на въздуха и трябва да бъдат свързани към външно смукателно устройство (не е включено в доставката).

Инструкциите за свързване са приложени към външното смукателно устройство.

Закрепване

Фигура 3

Разстоянието между повърхността за готвене и долната страна на аспиратора не трябва да бъде по-малко от 50 см за електрически котлони и 65 см за газови или комбинирани котлони.

Ако инструкциите за монтаж на газовия уред изискват по-голямо разстояние, то трябва да се спазва.

! Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с данни вътре в аспиратора. Ако аспираторът има щепсел, той трябва да бъде свързан към достъпен контакт, отговарящ на действащите разпоредби, след монтажа. При аспиратор без щепсел (директно свързване) или ако щепселът не е достъпен, трябва да се монтира нормативен двуполюсен прекъсвач, който гарантира пълно изключване от мрежата, в съответствие с правилата за монтаж и категория на пренапрежение III.

ВНИМАНИЕ!

Преди пускане в експлоатация трябва да се уверите, че захранващият кабел (контактът) е монтиран правилно.

Монтаж

Аспираторът е оборудван с дюбели, подходящи за повечето стени/тавани. Въпреки това трябва да се консултира квалифициран техник, който да прецени дали материалите са подходящи за конкретната стена/таван. Освен това стената/таванът трябва да издържат теглото на аспиратора.

Работа

Аспираторът е оборудван с контролен панел, който включва управление на силата/скоростта на изсмукване, както и управление за настройка на осветлението на работната зона.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с течен неутрален почистващ препарат. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ УРЕДИ ЗА ПОЧИСТВАНЕ! Не използвайте продукти, съдържащи абразивни вещества. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазни филтри

Фигура 1

Те служат за улавяне на мазнините, отделяни по време на готвене.

Металният мазнинен филтър трябва да се мие веднъж месечно. Това може да стане с мек перилен препарат на ръка или в съдомиялна машина при ниска температура и кратък цикъл. Металният мазнинен филтър може да промени цвета си при почистване в съдомиялна машина, но това по никакъв начин не влияе на филтриращите му свойства. За демонтаж на мазнинните филтри издърпайте дръжката за освобождаване.

Активен въгленов филтър (само при версия с рециркулация)

Изображение 2

Този филтър свързва неприятните миризми, които възникват при готвене.

В зависимост от продължителността на използване на печката и честотата на почистване на мазнинния филтър, след повече или по-малко продължителна употреба настъпва насищане на активния въгленов филтър. Във всеки случай филтърният елемент трябва да се сменя поне на всеки 4 месеца.

Той НЕ може да се почиства или да бъде реактивиран.

Отстранете мазнинния(те) филтър(и).

Монтирайте активните въглени филтри, покриващи мотора, в зависимост от модела:

Уверете се, че щифтовете R на изпускателния канал влизат в процепите S, след това завъртете активния въгленов филтър по посока на часовниковата стрелка, докато щракне.

За да извадите активния въгленов филтър, действайте в обратен ред.

Поставете отново мазнинния(те) филтър(и).

Смяна на крушките

Изображение 1

Изключете уреда от електрическата мрежа.

Забележка: Преди да докоснете крушките, се уверете, че са изстинали.

За смяна на крушките трябва да се свали капакът A.

Сменете повредената крушка.

Използвайте само LED крушки с макс. 3W-E14. За по-подробна информация вижте листа "ILCOS D" (буквено-цифрова позиция "1d") в приложението.

Ако осветлението не работи, първо проверете дали крушките са поставени правилно, преди да се обърнете към отдела за обслужване на клиенти.

САМО при някои продукти:

Като допълнителна опция се доставя възвратна клапа, която може да се монтира. Ако условията на монтажа изискват нейното поставяне (например, ако няма защита от течение, проникващо отвън), поставете възвратната клапа в тръбния съединител за изхода на въздуха, преди да монтирате аспиратора.

Задължително спазвайте инструкциите в тази брошура. Производителят не носи отговорност за каквито и да е неудобства, щети или пожари, причинени на уреда поради неспазване на инструкциите в настоящата брошура. Този уред е предназначен за използване в домакинства и подобни приложения, като: - кухненски кътове за персонала в магазини, офиси и други работни среди; - ферми; - използване от клиенти на хотели, мотели и други жилищни среди; - среди от типа на стаи за гости.

Забележка: Частите, обозначени със символа (), са допълнителни аксесоари, предоставяни само с някои модели, или части, които не са включени и трябва да се закупят.

Внимание

• Преди каквато и да е поддръжка или почистване на продукта, изключете електрическото захранване, като извадите щепсела или изключите главния прекъсвач.
• Използвайте работни ръкавици за всяка операция по почистване или поддръжка.
• Този уред може да се използва от деца на възраст най-малко 8 години и от лица с намалени физически, сетивни или умствени способности или без опит и знания, освен ако тези лица не са под надзор или не са получили инструкции относно правилното използване на уреда, за да избегнат опасности.
• Децата не трябва да си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението трябва да има достатъчна вентилация, когато аспираторът се използва едновременно с други уреди, работещи с газ или други горива. Аспираторът трябва да се почиства редовно отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО); това трябва да става

Съответствие с инструкциите за поддръжка. Неспазването на изрично предоставените инструкции относно почистването на аспиратора и филтрите може да доведе до риск от пожар.

• Не фламбирайте храна под аспиратора.
• За смяна на лампата използвайте само типа лампа, посочен в раздела за смяна/поддръжка на лампата в това ръководство.

Използването на открит пламък уврежда филтрите и може да причини пожар, поради което не се препоръчва.

Пърженето трябва да се извършва внимателно, за да се гарантира, че прегрялото олио не се запалва.

ПРЕДУПРЕЖДЕНИЕ: Когато плотът за готвене работи, достъпните части на аспиратора могат да станат много горещи.

• Не свързвайте уреда към електрическата мрежа, преди инсталацията да е напълно завършена.
• По отношение на техническите и безопасни мерки за отвеждане на дима, стриктно спазвайте разпоредбите на местните регулации.
• Въздухът не трябва да се отвежда в канал, използван за изпускане на дим от уреди, работещи с газ или друго гориво.
• Не използвайте и не оставяйте аспиратора без правилно монтирани лампи, тъй като съществува възможен риск от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако изрично не е указано.
• Използвайте само предоставените с продукта монтажни винтове за инсталацията или, ако не са предоставени, закупете правилния тип винтове.
• Използвайте правилната дължина на винтовете, идентифицирани в Ръководството за инсталация.
• При съмнение се консултирайте с упълномощен сервизен център или квалифициран персонал.

ВНИМАНИЕ!

• Неспазването на инструкциите за монтиране на винтовете и крепежните елементи може да доведе до електрически рискове.
• Не включвайте уреда чрез външен таймер, програматор или система за дистанционно управление, която го включва автоматично.

Този уред е маркиран със символа за рециклиране съгласно Европейската директива 2012/19/ЕС относно отпадъците от електрическо и електронно оборудване (WEEE).

Правилното изхвърляне на този уред ще помогне за предотвратяване на вредни последици за околната среда и човешкото здраве.

Символът върху уреда или върху придружаващата го документация показва, че този продукт не може да се третира като битов отпадък. Той трябва да бъде предаден в център за събиране на отпадъци, отговарящ за рециклирането на електрическо и електронно оборудване.

При изхвърлянето спазвайте нормите за отпадъците, действащи в страната на монтажа.

За повече подробности относно третирането, рециклирането и оползотворяването на този уред, моля, обърнете се към компетентната общинска служба, фирмата за събиране на отпадъци или директно към вашия търговец.

Уредът е проектиран, изпитан и произведен в съответствие със следните стандарти:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилна употреба с цел намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост по време на готвене и го оставете да работи няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим или пара и използвайте ускорените скорости само в крайни случаи. Сменяйте въгленовите филтри, когато е необходимо, за да поддържате ефективно намаляване на миризмите. Почиствайте мазнинните филтри, когато е необходимо, за да поддържате ефективно филтриране на мазнините. Използвайте тръбна система с максималния диаметър, посочен в това ръководство, за да оптимизирате ефективността и да намалите шума.

Употреба

Аспираторът е проектиран така, че да може да се използва във версия с отвеждане на въздуха навън или във версия с филтриране и рециркулация на въздуха.

Версия с отвеждане на въздуха навън

Аспираторът е оборудван с горен въздушен отвор B за отвеждане на дима навън (изпускателна тръба и скоби не са включени в комплекта).

Внимание! Ако аспираторът е оборудван с въглероден филтър, той трябва да бъде отстранен.

Версия с рециркулация

В случай че отвеждането на дима и парите навън не е възможно, аспираторът може да се използва във версия с рециркулация, като се монтира дефлектор F и един или повече въглеродни филтъра (в зависимост от модела), а димът и парите се рециркулират в кухнята през въздушния отвор на комина H.

Внимание! Ако аспираторът е доставен без въглероден филтър, той трябва да бъде поръчан и монтиран преди пускането в експлоатация.

Моделите без вграден мотор работят само във версия с отвеждане и трябва да бъдат свързани към външен мотор (не е включен в комплекта). Инструкциите за свързване са приложени към външния мотор.

Монтаж

Фиг. 3

Минималното разстояние между опорната повърхност на съдовете на готварския уред и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см при електрически готварски уреди и 65 см при газови или смесени готварски уреди.

Ако инструкциите за монтаж на газовия готварски уред изискват по-голямо разстояние, то трябва да бъде спазено.

Електрическо свързване

Електрическото напрежение трябва да съответства на напрежението, посочено на табелката с данни вътре в аспиратора. Ако има щепсел, свържете аспиратора към стенен контакт, отговарящ на действащите норми и разположен на достъпно място и след монтажа. Ако няма щепсел (директно свързване към електрическата мрежа) или контактът не е на достъпно място след монтажа, монтирайте стандартизиран прекъсвач, за да осигурите пълно изключване на аспиратора от електрическата мрежа при условия на категория на пренапрежение III, съгласно правилата за монтаж.

ВНИМАНИЕ!

Преди да свържете отново аспиратора към електрическата мрежа и да проверите правилното му функциониране, се уверете, че захранващият кабел е монтиран правилно.

Монтаж

Аспираторът е оборудван с дюбели за закрепване, подходящи за повечето стени/тавани. Въпреки това е необходимо да се обърнете към квалифициран техник, за да се уверите, че материалът е подходящ за типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Аспираторът е оборудван с контролен панел с команда за скорост на изсмукване и команда за осветление на готварската повърхност.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с неутрални течни препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ! Избягвайте употребата на абразивни продукти, НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фиг. 1

Той улавя мастните частици от готвенето.

Металният мазнинен филтър трябва да се почиства веднъж месечно с неагресивни препарати, на ръка или в съдомиялна машина при ниски температури и кратък цикъл. Измиването на металния мазнинен филтър в съдомиялна машина може да доведе до обезцветяване. Въпреки това филтриращите характеристики няма да бъдат променени. За да демонтирате мазнинния филтър, издърпайте дръжката за освобождаване с пружина.

Филтър с активен въглен (само за версия с рециркулация)

Фиг. 2

Улавя неприятните миризми от готвене.

Насищането на активния въглен се установява след повече или по-малко продължителна употреба, в зависимост от честотата на използване и редовността на почистване на мазнинния филтър. Необходимо е филтърът да се смени след четири месеца, най-късно. ТОЙ НЕ МОЖЕ да се почиства или регенерира.

Отстранете мазнинните филтри.

Монтирайте филтрите така, че да покриват двигателя. Проверете дали щифтовете R, разположени на вентилационната опора, са срещу процепите S, след което завъртете по посока на часовниковата стрелка до блокиране. За демонтаж процедирайте в обратен ред. Монтирайте отново мазнините на филтрите.

Смяна на лампите

Фиг. 1

Изключете уреда от електрическата мрежа

Внимание! Преди да докосвате лампите, уверете се, че са изстинали.

За да получите достъп до крушките, отстранете капака A.

Сменете изгорялата крушка.

Използвайте само LED крушки 3W-E14 (максимум). За повече подробности вижте приложената инструкция "ILCOS D" (буквено-цифрова позиция "1d").

В случай че осветлението не работи, проверете дали лампите са поставени правилно в гнездата си, преди да се свържете с центъра за следпродажбено обслужване.

САМО при някои продукти:

Предпазен клапан против обратен дим се доставя като допълнителен аксесоар, който трябва да се монтира. Ако условията на инсталация го изискват (напр. липса на защита срещу случайно връщане на въздушни течения отвън), поставете го в специалното гнездо на въздуховода, преди да свържете димоотводния канал.

NL - Монтажни инструкции и упътване за употреба

Винаги спазвайте инструкциите в това ръководство. Не носим отговорност за проблеми, щети или пожари, произтичащи от небрежност, като например неспазване на инструкциите в това ръководство. Този уред е предназначен за домакинска употреба и подобни приложения, като: - персонални кухни в магазини, офиси и други работни среди; - ферми; - използване от клиенти в хотели, мотели и други места за настаняване като bed and breakfast.

Забележка: Елементите, отбелязани със символа (^*)), са опционални аксесоари, които се доставят само с определени модели, или са невключени части, които трябва да бъдат закупени отделно.

Предупреждение

Преди да почистите или обслужвате аспиратора, се уверете, че е изключен от електрическата мрежа, като извадите щепсела от контакта, изключите двуполюсния превключвател или изключите съответната електрическа група. - По време на монтаж и поддръжка винаги носете защитни ръкавици. - Този уред е подходящ за използване от деца над 8 години, лица с физически, сетивни или умствени увреждания, неопитни лица и такива с недостатъчни познания, при условие че първо бъдат инструктирани и наблюдавани относно безопасната употреба и работа с уреда и разбират свързаните с това опасности. - Не позволявайте на деца да пипат бутоните или да си играят с уреда. - Почистването и поддръжката на достъпните за потребителя части от деца трябва да става само под надзора на възрастен. - Когато аспираторът се използва заедно с уреди, работещи с газ или други горива, помещението, където са инсталирани уредите, трябва да бъде достатъчно проветрявано.

• Аспираторът трябва да се почиства редовно отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО).
• Тук трябва да се спазват инструкциите за поддръжка. Ако не се спазват инструкциите за почистване на аспиратора и филтрите, съществува риск от пожар.
• Не фламбирайте нищо под аспиратора.
• Сменяйте лампите само с типа, посочен в раздела „Поддръжка > Смяна на лампи“ в това ръководство. Излагането на пламъци е вредно за филтрите и може да доведе до пожар. Затова това трябва да се избягва при всички обстоятелства. При пържене и печене бъдете особено внимателни и се уверете, че мазнината или олиото не прегряват и не се запалват. ВНИМАНИЕ: възможно е достъпните части на аспиратора да се нагорещят по време на отвеждане на изпаренията от готвене.
• Не свързвайте уреда към електрическата мрежа, преди монтажът да е завършен.
• При технически и безопасни мерки за инсталации, отвеждащи изпарения от готвене, е важно да се спазват стриктно местните закони и разпоредби.
• Отвежданият въздух не трябва да се изпуска в комин за димни газове от уреди, работещи с газ или други горива. Уверете се, че лампата е поставена правилно, тъй като в противен случай съществува риск от електрически удар, особено ако аспираторът не се използва.
• Никога не използвайте аспиратора без правилно поставени решетки.
• НИКОГА не поставяйте други предмети върху аспиратора, освен ако не е изрично указано.
• За монтажа използвайте само предоставените винтове или закупете винтове от правилния тип.
• Консултирайте се с инструкциите за монтаж за правилните размери на винтовете.
• При съмнение се консултирайте с оторизиран сервизен център или

лице с подобна квалификация.

ПРЕДУПРЕЖДЕНИЕ!

• Ако не се използват винтовете, посочени в тези инструкции, или ако уредът не е монтиран съгласно тези инструкции, могат да възникнат електрически рискове.
• Не свързвайте продукта към (програмируем) таймер, външно дистанционно управление или друго устройство, което може да включва продукта автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/ЕС относно излязлото от употреба електрическо и електронно оборудване (WEEE).

В края на експлоатационния живот на уреда се погрижете той да бъде изхвърлен и обработен по подходящ начин. Така ще предотвратите негативни последици за общественото здраве и околната среда.

Пиктограмата върху продукта и/или в приложените документи показва, че този уред не трябва да се третира като обикновен битов отпадък. Продуктът трябва да бъде предаден в официален пункт за събиране на електрическо и електронно оборудване за рециклиране. Изхвърлянето и обработката трябва да се извършват съгласно местното екологично законодателство.

За повече информация относно събирането, обработката и рециклирането на този продукт се свържете със съответния отдел на местната власт или с отдела на вашия доставчик, който отговаря за управлението на отпадъците.

Уредът е проектиран, тестван и произведен съгласно:

Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилна употреба за намаляване на въздействието върху околната среда: включете аспиратора на най-ниската скорост, когато започвате да готвите, и го оставете да работи още няколко минути след приключване на готвенето. Избирайте по-висока скорост само при големи количества пара или дим и използвайте високата скорост/ускорението (Boost) само при екстремни условия. Сменяйте навреме въгленовите филтри, за да поддържате ефективното отвеждане на миризмите от готвене. Сменяйте навреме мазнинните филтри, за да намалите ефективно отлагането на мазнини. Използвайте тръби с максималното напречно сечение, посочено в това ръководство, за оптимална ефективност и минимален шум.

Употреба

Този аспиратор може да се използва в два режима: с отвеждане на въздуха или с филтриране.

Версия с отвеждаща тръба (извличане)

Аспираторът има отвор B отгоре за отвеждане на готварските изпарения навън (отвеждащата тръба и крепежните елементи не са включени в комплекта).

Внимание! Ако аспираторът е доставен с въгленов филтър, той трябва да бъде отстранен.

Режим на филтриране

Ако готварските изпарения и пара не могат да бъдат отвеждани навън, аспираторът може да се използва в режим на филтриране, като към изхода се монтира дефлектор F, както и един или повече въгленови филтри (в зависимост от модела). Филтрираният въздух се връща обратно в кухнята през решетка H отгоре.

Внимание! Ако абсорбаторът не е доставен с въглероден филтър, той трябва да бъде поръчан и монтиран.

Моделите без мотор за изсмукване работят само като уреди с отвеждане на въздуха навън и трябва да бъдат свързани към периферен изсмукващ модул (не е включен в доставката).

Инструкциите за свързване са приложени към периферния изсмукващ модул.

Монтаж

фиг. 3

Минималното разстояние между плот за готвене и долната част на абсорбатора е 50 см при електрическа печка и 65 см при газова или смесена печка.

Ако в инструкциите за монтаж на газовата печка е посочено по-голямо разстояние, трябва да се спазва по-голямото разстояние.

! Електрическо свързване

Свързването към електрическата мрежа трябва да съответства на стойността, посочена на табелката от вътрешната страна на абсорбатора. Ако абсорбаторът има щепсел, той трябва да бъде включен в контакт, който отговаря на най-новите разпоредби и остава достъпен след монтажа. Ако уредът няма щепсел (директно свързване към мрежата) или ако щепселът не е достъпен след монтажа, трябва да се използва двуполюсен прекъсвач, така че уредът (например при прекомерен ток, категория III) да може да бъде напълно изключен от мрежата.

ПРЕДУПРЕЖДЕНИЕ!

Преди да свържете абсорбатора към електрическата мрежа, проверете дали захранващият кабел е монтиран правилно, за да осигурите правилна работа.

Монтаж

Включени са дюбели за стена, за да може абсорбаторът да бъде закрепен здраво към повечето стени/тавани. Квалифицираният монтажник трябва да се увери, че използваният материал е подходящ за конкретния тип стена/таван. Стената или таванът трябва да са достатъчно здрави, за да издържат теглото на абсорбатора.

Не нанасяйте плочки, фугираща смес или силикон под или около този уред. Само повърхностен монтаж.

Работа

Капакът е снабден с контролен панел с превключвател за скоростта на аспирация и превключвател за осветлението на печката.

Поддръжка

Почистване

Почиствайте САМО с кърпа, напоена с неутрален течен почистващ препарат. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ДРУГИ ПРЕДМЕТИ ПРИ ПОЧИСТВАНЕ. Не използвайте абразивни материали. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

фиг. 1

Улавя мастните частици от изпаренията при готвене.

Мазнинният филтър трябва да се почиства всеки месец с неагресивен почистващ препарат, на ръка или в съдомиялна машина. Настройте съдомиялната машина на най-ниската температура и най-кратката програма. В съдомиялната машина филтърът може леко да промени цвета си. Това обаче не влияе на филтриращата функция.

Издърпайте пружинната дръжка, за да отстраните мазнинния филтър.

Въгленов филтър (само за рециркулационен режим)

фиг. 2

Абсорбира нежеланите миризми от готвене. След известно време на употреба въгленовият филтър се насища, в зависимост от вида на приготвяната храна и колко често се почиства мазнинният филтър.

Касетата трябва да се сменя най-късно след четири месеца употреба.

Въгленовият филтър НЕ трябва да се мие или регенерира.

Отстранете мазнинните филтри.

Поставете въглеродните филтри върху мотора.

Подравнете щифтовете R на капака с отворите S. След това ги завъртете по посока на часовниковата стрелка, за да ги

закрепите.

За да отстраните въглеродните филтри, извършете обратната процедура.

Поставете отново мазнините филтри.

Смяна на крушките

фиг.1

Изключете захранването.

Внимание! Преди да докоснете крушките, проверете дали са изстинали.

Отстранете капака A, за да отворите пространството за крушката A.

Сменете повредената крушка.

Използвайте само LED крушки с максимална мощност 3W-E14. За повече информация вижте приложената брошура "ILCOS D" (буквено-цифрова позиция "1d").

Ако крушка не работи, проверете дали е поставена правилно, преди да потърсите техническа поддръжка.

САМО за някои продукти:

Като опционален аксесоар може да бъде доставена възвратна клапа за димните газове, която трябва да се монтира. Ако условията на инсталацията го изискват (напр. липса на защита срещу връщащи се отвън въздушни течения), тази възвратна клапа трябва да се постави в предвиденото за целта гнездо на въздухоотводната връзка, преди монтажа на димоотводната тръба.

Спазвайте стриктно инструкциите в настоящото ръководство. Не се поема отговорност за евентуални щети, повреди или пожари, причинени на уреда поради неспазване на инструкциите, поставени в това ръководство. Аспираторът е предназначен за отвеждане на дим и пари, отделяни по време на готвене, и за домашна употреба.

Забележка: Елементите, отбелязани със символа (^*), са ОПЦИОНАЛНИ аксесоари, доставяни само с някои модели, или елементи, които не се доставят и трябва да се закупят отделно.

Предупреждения

• Преди извършване на каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.
• За всички операции по инсталиране и поддръжка използвайте работни ръкавици.
• Уредът може да се използва от деца над 8 години и от лица с физически, сензорни или умствени увреждания или с липса на опит и знания, ако са под наблюдение или са получили инструкции относно безопасното използване на уреда и разбират произтичащите от това опасности.
• Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без подходящ надзор.
• Помещението трябва да е достатъчно проветрено, когато аспираторът се използва едновременно с уреди, работещи с газ или други горива.
• Аспираторът трябва да се почиства често, както отвътре, така и

отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като във всеки случай трябва да се следват указанията в инструкциите за поддръжка.

• Неспазването на правилата за почистване на аспиратора и за смяна и почистване на филтрите може да доведе до риск от пожар.
• Строго е забранено да се готви на открит пламък под аспиратора.
• За смяна на лампата използвайте само типа лампа, посочен в раздела за поддръжка/смяна на това ръководство.

Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва да се избягва във всички случаи.

Пърженето трябва да се извършва внимателно, за да се избегне запалването на горещото олио.

ВНИМАНИЕ: Когато плотът за готвене работи, достъпните части на аспиратора могат да се нагорещят.

• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• По отношение на техническите мерки и мерките за безопасност, които трябва да се предприемат за отвеждане на дима, стриктно спазвайте разпоредбите на компетентните местни власти.
• Аспирираният въздух не трябва да се отвежда през канал, използван за изхвърляне на дим от уреди, работещи с газ или други горива.
• Не използвайте аспиратора без правилно монтирани лампи, поради възможен риск от електрически удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако не е изрично указано.
• Използвайте само винтовете за закрепване, доставени с продукта за монтажа му, или ако не са доставени, купете правилния тип винтове. Използвайте правилната дължина на винтовете, посочена в Ръководството за монтаж.
• При съмнение се консултирайте с оторизиран сервизен център или с подобен квалифициран персонал.

ВНИМАНИЕ!

• Ако винтовете и крепежните елементи не се монтират съгласно тези инструкции, може да възникнат електрически рискове.
• Не използвайте с програматор, таймер, дистанционно управление или друго устройство, което се активира автоматично.

Този уред е маркиран с CE в съответствие с Директива 2012/19/ЕС на Европейския парламент и на Съвета относно отпадъците от електрическо и електронно оборудване (ОЕЕО). Правилното изхвърляне на този продукт предотвратява отрицателни последици за околната среда и здравето.

Символът върху продукта или върху документите, приложени към продукта, показва, че той не може да се третира като битов отпадък. Той трябва да се предаде в пункт за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърлете го в съответствие с екологичните норми за отпадъци.

За по-подробна информация относно третирането, оползотворяването и рециклирането на този продукт, свържете се с общината, с услугата за сметосъбиране или с магазина, от който сте закупили продукта.

Уредът е проектиран, изпитан и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба с цел намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост, когато започвате да готвите, и го оставете да работи още един час след като сте приключили с готвенето. Увеличете скоростта само ако се отделя голямо количество дим и пара, и използвайте турбо скоростите само в екстремни ситуации. Сменяйте въглеродния филтър или филтри, когато е необходимо, за да поддържате добра ефективност при намаляване на миризмите. Почиствайте мастния филтър или филтри, когато е необходимо, за да поддържате добра ефективност на мастния филтър. Използвайте максималния диаметър на въздуховода, посочен в това ръководство, за да оптимизирате производителността и да намалите шума.

Употреба

Аспираторът е проектиран да работи както в режим на извеждане на въздуха навън, така и в режим на рециркулация или филтриране на въздуха в помещението.

Версия с извеждане на въздуха

Аспираторът се доставя с въздуховод с високо качество за отвеждане на дима навън (изпускателна тръба и скоби за закрепване не са

включени в комплекта).

Внимание! Ако аспираторът е с въглероден филтър, той трябва да се отстрани.

Версия с филтриране

В случай че не е възможно димът и парите, произведени по време на готвене, да бъдат отвеждани навън, може да се използва абсорбаторът във филтриращ вариант, като се монтира дефлектор F в комина и един или повече въглеродни филтъра (в зависимост от модела). Димът и парите се рециклират в къщата през горния отвор H.

Внимание! Ако абсорбаторът не е оборудван с въглероден филтър, той трябва да се поръча и монтира преди употреба.

Моделите без аспирационен мотор работят само във версия за отвеждане на въздуха навън и трябва да бъдат свързани към периферно аспирационно устройство (не е включено в комплекта).

Инструкциите за свързване са предоставени с периферното аспирационно устройство.

Инсталация

Фиг. 3

Минималното разстояние между повърхността за готвене и най-ниската част на абсорбатора не трябва да бъде по-малко от 50 см за електрически котлони и 65 см за газови или смесени котлони.

Ако инструкциите за инсталиране на газовото устройство за готвене изискват по-голямо разстояние, това трябва да се вземе предвид.

Внимание! Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на етикета вътре в абсорбатора. Ако е доставен с щепсел, свържете абсорбатора към контакт, отговарящ на действащите норми, и го поставете на достъпно място, дори след инсталацията. Ако не е доставен с щепсел (директно свързване към мрежата) или щепселът не може да бъде поставен на достъпно място след инсталацията, монтирайте двуполюсен прекъсвач в съответствие с разпоредбите, за да осигурите пълно изключване от мрежата в случай на категория на пренапрежение III, съгласно правилата за инсталиране.

ВНИМАНИЕ!

Преди да свържете отново веригата на абсорбатора към мрежата и да проверите правилното функциониране, винаги проверявайте дали мрежовият кабел е монтиран правилно.

Монтаж

Абсорбаторът се доставя с подходящи крепежни елементи за повечето стени. Въпреки това е препоръчително да се консултирате с квалифициран техник, за да сте сигурни, че материалите са подходящи за стената/тавана. Стената/таванът трябва да са достатъчно здрави, за да издържат теглото на абсорбатора.

Функциониране

Качулката е оборудвана с контролен панел за управление на скоростите на аспирация и за управление на осветлението за осветяване на готварската повърхност.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с неутрален течен препарат. НЕ ИЗПОЛЗВАЙТЕ УРЕДИ ИЛИ ИНСТРУМЕНТИ ЗА ПОЧИСТВАНЕ! Не използвайте продукти, съдържащи абразиви. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ! НЕ ИЗПОЛЗВАЙТЕ ДЕЗИНФЕКТАНТИ ИЛИ ПРОДУКТИ, СЪДЪРЖАЩИ ХЛОР!

Мазнинен филтър

Фиг. 1

Задържа мастните частици, образувани при готвене.

Металният мазнинен филтър трябва да се почиства веднъж месечно с неагресивни препарати, ръчно или в съдомиялна машина при ниска температура и кратък цикъл.

При миене в съдомиялна машина металният мазнинен филтър може да се обезцвети, но филтриращите му характеристики не се променят.

За да демонтирате мазнинния филтър, издърпайте дръжката за освобождаване на пружината.

Филтър с активен въглен (само за филтриращата версия)

Фиг. 2

Задържа неприятните миризми, произведени при готвене на храната.

Насищането на активния въглен става след повече или по-малко продължителна употреба, в зависимост от вида на готвенето и редовността на почистване на мазнинния филтър. Във всеки случай е необходимо да смените касетата поне на всеки 4 месеца.

Не може да се мие или рециклира.

1. Отстранете мазнините филтри.
2. Монтирайте активния въглен филтър от всяка страна на двигателя:

Проверете дали болтовете R на канала съвпадат с процепите S и завъртете надясно, докато се заключи.

За да смените въгленния филтър, извършете същите операции в обратен ред.

1. Монтирайте мазнините филтри.

Смяна на лампата

Фиг. 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докосвате лампите, уверете се, че са изстинали.

За да смените крушката, отстранете капака A.

Сменете повредената лампа.

Използвайте само LED лампи с максимална мощност 3W-E14. За повече подробности вижте приложението "ILCOS D" (позиция "1d").

Ако осветлението не работи, преди да се обадите на техническата служба, проверете дали лампите са монтирани правилно.

САМО при някои модели:

Като допълнителна опция се доставя и трябва да се монтира клапан против обратен дим. Ако условията на инсталацията го изискват (напр. липса на защита срещу случайно връщане на въздушни течения отвън), поставете го на съответното място на изхода за въздух, преди да монтирате тръбата за отвеждане на дима.

Първоначално следвайте инструкциите за акредитация на дим и пари от готвене, като уредът е предназначен изключително за домашна употреба.

Забележка: Частите, отбелязани със символа "(*)", са допълнителни аксесоари, предоставени само в някои модели, или незадължителни аксесоари, които не са включени и трябва да бъдат закупени отделно.

Предупреждения

• Преди извършване на каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите захранването.
• Винаги използвайте работни ръкавици при всички операции по инсталиране и поддръжка.
• Този уред може да се използва от деца на възраст над 8 години и от лица с намалени физически, сетивни или умствени способности или с липса на опит и знания, ако са под надзор или са получили инструкции относно безопасното използване на уреда и разбират рисковете.
• Децата не трябва да бъдат допускани да манипулират командите или да си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението, в което ще бъде инсталиран уредът, трябва да бъде достатъчно проветрявано, когато аспираторът се използва заедно с други устройства на горене на газ или други горива.
• Аспираторът трябва да се почиства редовно, отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като стриктно се спазват

указанията в ръководството и инструкциите за поддръжка.

• Неспазването на правилата за почистване на уреда и за подмяна и почистване на филтрите крие риск от пожар.
• Строго е забранено да поставяте храна директно върху пламъка под аспиратора.
• За смяна на крушката използвайте само типа крушка, посочен в раздела за поддръжка/смяна на крушки в това ръководство.

Използването на открит пламък уврежда филтрите и може да причини пожари, затова трябва да се избягва при всякакви обстоятелства.

Пържените храни трябва да се приготвят под контрол, за да не прегрее олиото и да се запали.

ВНИМАНИЕ: Достъпните части на аспиратора могат да се нагорещят, когато се използва заедно с готварска печка.

• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• Относно техническите мерки и мерките за безопасност, които трябва да се предприемат за отвеждане на дима, е важно стриктно да се спазват разпоредбите, предоставени от местните власти.
• Вентилационната система на този уред не трябва да се свързва към други съществуващи вентилационни системи, които се използват за други цели, като отвеждане на дим от уреди на газ или други горива.
• Не използвайте или отстранявайте аспиратора без правилно монтирани лампи, поради възможен риск от електрически удар.
• Никога не използвайте аспиратора без правилно монтирани решетки.
• Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако не е изрично указано.
• Използвайте само монтажните винтове, предоставени с уреда, за инсталацията, или ако не са предоставени, закупете правилния тип винтове.
• Използвайте правилната дължина за винтовете, посочени в Ръководството за инсталиране.
• При съмнение се консултирайте с оторизиран сервизен център или квалифициран техник.

ВНИМАНИЕ!

• Неспазването на инструкциите за монтаж на винтове или фиксиращи устройства може да доведе до електрически рискове.
• Не използвайте уреда с програматор, таймер, дистанционно управление или друго устройство, което се активира автоматично.

Този уред е класифициран съгласно Европейската директива 2012/19/ЕО относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Като гарантирате правилното изхвърляне на този продукт, вие помагате да се предотвратят потенциални отрицателни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно боравене с отпадъци.

Символът върху продукта или върху придружаващите го документи показва, че този уред не трябва да се третира като битов отпадък.

Вместо това той трябва да бъде предаден в съответния пункт за събиране на отпадъци от електрическо и електронно оборудване за рециклиране.

Изхвърлянето трябва да се извършва в съответствие с местните разпоредби за опазване на околната среда.

За по-подробна информация относно третирането, оползотворяването и рециклирането на този продукт, моля, свържете се с местната общинска служба, службата за битови отпадъци или магазина, от който сте закупили продукта.

Уредът е проектиран, изпитан и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилна употреба с цел намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост, когато започвате да готвите, и го оставете да работи още няколко минути след приключване на готвенето. Увеличете скоростта само при много дим или пара и използвайте високите скорости само в крайни случаи. Сменяйте въгления филтър, когато е необходимо, за да поддържате добра ефективност при намаляване на миризмите. Почиствайте мастния филтър, когато е необходимо, за да поддържате добра ефективност. Използвайте по-големия диаметър на тръбопровода, посочен в това ръководство, за да оптимизирате ефективността и да намалите шума.

Употреба

Аспираторът е произведен за използване в отвеждащ вариант с външно извеждане на въздуха или в пречистващ вариант с вътрешна рециркулация.

Отвеждащ вариант

Аспираторът е снабден с горен въздушен отвор B за извеждане на дима навън (изпускателна тръба и скоби за закрепване не са включени в доставката).

Внимание! Ако аспираторът вече е оборудван с активен въглен филтър, той трябва да бъде отстранен.

Версия с филтър

Ако не е възможно да се изведат димът и парите от готвене навън, може да се използва абсорбаторът във версия с филтър, като се монтира дефлектор F на комина и един или няколко филтъра с активен въглен (в зависимост от модела). Така димът и парите се рециклират в кухнята през горните решетки H.

Внимание! Ако абсорбаторът не е оборудван с въгленов филтър, той трябва да се поръча и постави.

Моделите без вентилатор работят изключително във версия с изсмукване и трябва да бъдат свързани към външно изсмукващо устройство (не е включено в комплекта).

Инструкциите за свързване са приложени към външното изсмукващо устройство.

Монтаж

Фиг. 3

Минималното разстояние между повърхността за поставяне на съдовете върху готварската печка и най-ниската част на абсорбатора не трябва да бъде по-малко от 50 см за електрически печки и 65 см за газови или комбинирани печки.

Ако инструкциите за монтаж на газовата печка указват по-голямо разстояние, трябва да се вземе предвид това указание.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристиките, намираща се във вътрешността на абсорбатора. Ако е с щепсел, свържете абсорбатора към контакт, съобразен с действащите норми, разположен на достъпно място, дори след монтажа. Ако няма щепсел (директно свързване към мрежата) или контактът не е на достъпно място, дори след монтажа, монтирайте двуполюсен прекъсвач, съобразен с нормите, който осигурява пълно изключване от мрежата при условия на категория на пренапрежение II, съгласно правилата за монтаж.

ВНИМАНИЕ!

Преди да свържете отново веригата на абсорбатора към електрическото захранване, проверете дали работи правилно и дали захранващият кабел е монтиран правилно.

Монтаж

Абсорбаторът се доставя с подходящи монтажни скоби за повечето стени/тавани. Въпреки това е необходимо квалифицирано лице да извърши монтажа. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на абсорбатора.

Функциониране

Аспираторът е оборудван с командно табло с контрол за скоростта на аспириране и контрол за включване на осветлението на готварската повърхност.

Поддръжка

Почистване

За почистване използвайте кърпа, напоена с неутрални течни почистващи препарати. Избягвайте употребата на продукти, съдържащи абразиви. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фиг. 1

Улавя мастните частици от готвенето.

Мазнинният филтър трябва да се почиства веднъж месечно с неагресивни почистващи препарати. Филтърът може да се мие на ръка или в съдомиялна машина на ниска температура и кратък цикъл.

Металният мазнинен филтър може да загуби цвета си при измиване в съдомиялна машина, но филтриращите му характеристики не се променят.

За да демонтирате мазнинния филтър, издърпайте освобождаващата дръжка с пружина.

Филтър с активен въглен (само за версията с филтриране)

Фиг. 2

Задържа неприятните миризми, произведени по време на приготвянето на храната.

Насищането на активния въглен се установява след повече или по-малко продължителна употреба, в зависимост от вида на готвенето и редовността на почистване на мазнинния филтър. Във всеки случай е необходимо да се сменя патронът най-късно на всеки 4 месеца.

Не може да се пере или регенерира.

Отстранете мазнините филтри.

Монтирайте филтрите на капака на двигателя.

Уверете се, че транспортировъчните болтове R съответстват на отворите S; след това завъртете по посока на часовниковата стрелка, докато се блокират.

За демонтаж следвайте обратния ред.

Монтирайте отново мазнините филтри.

Смяна на крушките

Фиг. 1

Изключете уреда от електрическата мрежа;

Внимание! Преди да докоснете крушките, се уверете, че са изстинали.

За да достъпите крушките, отстранете капака A.

Сменете повредената крушка.

Използвайте само LED крушки с максимална мощност 3W-E14. За повече информация вижте приложената листовка "ILCOS D" (позиция "1d").

Ако осветлението не работи, проверете дали крушките са поставени правилно на мястото си, преди да се обадите на техническата помощ.

Само за някои продукти:

Като опция ще бъде доставен клапан против обратен дим, който да бъде монтиран. Ако условията на монтажа го изискват (например, ако няма защита срещу случайно преминаване на въздух отвън навътре), поставете клапана в предвиденото гнездо, което се намира във вътрешността на въздуховода, преди да монтирате изпускателната тръба.

Ние не носим отговорност за грешки, които могат да се появят в това ръководство. Не поемаме отговорност за щети, причинени от неправилна употреба или от неспазване на инструкциите в това ръководство. Уредът е предназначен за отвеждане на дим и пари и е проектиран само за битова употреба.

Забележка: Аксесоарите, обозначени със звездичка (*), са допълнителни принадлежности, които се предлагат само за определени модели или не се доставят в комплекта.

ПРЕДПАЗНИ МЕРКИ

• Преди да извършвате каквато и да е процедура по почистване или поддръжка, изключете уреда от захранването, като извадите щепсела от контакта или изключите електрическото захранване. При всички дейности по монтаж и поддръжка спазвайте изискванията за безопасност. Този уред може да се използва от деца на възраст над 8 години и от лица с намалени физически, сетивни или умствени способности или с недостатъчен опит и знания, ако те са под надзор или са получили инструкции относно безопасното използване на уреда и разбират опасностите. Не позволявайте на деца да играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Когато в помещението, където работи аспираторът, има и уреди на газ или други горива, винаги трябва да се осигури достатъчна вентилация. Аспираторът трябва да се почиства редовно, както и

Вътрешни, както и външни (поне веднъж месечно), във всеки случай обръщайте голямо внимание на инструкциите за поддръжка в настоящото ръководство. Правилната поддръжка на уреда и навременната подмяна на филтрите предотвратява опасността от пожар. - Строго се забранява готвенето на открит пламък (фламбиране) под аспиратора. - Сменяйте лампите само с лампи от същия тип (вижте глава Поддръжка/Смяна на лампите в настоящото ръководство). Използването на открит пламък уврежда филтрите и може да предизвика пожар, затова трябва да се избягва. Пърженето трябва да става под контрол, за да се избегне запалване от прегряване на мазнината. ВНИМАНИЕ: Когато уредът е в действие, достъпните части на аспиратора може да са горещи. Не свързвайте уреда към електрическата мрежа, докато не е завършен монтажът. - Трябва да се спазват всички местни разпоредби относно техническите мерки и мерките за безопасност при отвеждането на димните газове. Отвежданият въздух не трябва да се насочва към тръба, използвана за отвеждане на дим от уреди на газ или друго гориво. Не използвайте и не оставяйте аспиратора без правилно монтирани лампи, поради възможна опасност от токов удар. Не използвайте аспиратора, ако не е правилно монтиран! Не използвайте аспиратора като опорна повърхност, освен ако изрично не е посочено в ръководството. Използвайте само предоставените винтове.

с уреда за монтаж или, ако не са предоставени, закупете винтове от правилния тип.

Използвайте правилния размер на винтовете, както е посочено в инструкциите за монтаж. - При съмнение се консултирайте с упълномощен сервизен център.

ВНИМАНИЕ!

Ако монтажът на винтовете или закрепването не е извършено съгласно инструкциите, може да възникне опасност от токов удар. Не използвайте с таймер, дистанционно управление или друго устройство, което се включва автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/ЕО относно излязлото от употреба електрическо и електронно оборудване (WEEE).

Като изхвърляте правилно този продукт, вие ще помогнете за предотвратяването на потенциални отрицателни последици за околната среда и човешкото здраве, които биха могли да възникнат от неправилното боравене с този продукт като отпадък.

Символът върху продукта или върху придружаващите го документи показва, че този уред не може да се третира като битов отпадък. Затова той трябва да се предаде в подходящ пункт за събиране на отпадъци за рециклиране на електрическо и електронно оборудване. Изхвърлянето трябва да се извършва при спазване на местното законодателство за изхвърляне на отпадъци.

За информация относно обработката, рециклирането и изхвърлянето на този продукт, моля, свържете се с местната община, местната служба за битови отпадъци или с магазина, от който сте закупили продукта.

Уредът е проектиран, произведен и пуснат на пазара в съответствие с:

Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Емисии: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба, за да се намалят въздействията върху околната среда: Включете аспиратора на минимална скорост, когато започвате готвене и го оставете да работи още няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим и пара. Активирайте усилената скорост само в крайни случаи. Сменяйте въглеродния филтър, когато е необходимо

за да се поддържа добра ефективност на отвеждането и ниско ниво на шум. Редовно почиствайте филтъра за мазнина, за да поддържате добра ефективност на филтриране. Използвайте максимално функциите на системата, описани в това ръководство, за да се оптимизира отвеждането и да се минимизира шумът.

Употреба

Аспираторът е проектиран да се използва или като аспиратор с отвеждане на въздуха навън (с изпускателен канал), или като аспиратор с филтриране и вътрешна рециркулация.

Версия с отвеждане навън

Аспираторът има отвор в горната част за отвеждане на дима навън (тръбата не е включена, а отворите са предвидени).

Внимание! Ако аспираторът е оборудван с въглероден филтър, той трябва да се отстрани.

Версия с филтриране

Когато няма възможност за отвеждане на дима и парите от готвенето навън, се използва аспиратор с филтриране, който се състои от филтър за мазнина и допълнителен въглероден филтър (в зависимост от модела), като въздухът се рециркулира в кухнята през горните отвори H.

Внимание! Ако аспираторът не е доставен с въглероден филтър, той трябва да се закупи и монтира.

Точките на свързване са предвидени за работа като аспиратор с отвеждане навън и могат да бъдат свързани към вътрешна система за отвеждане (ако е налична).

Инструкциите за свързване са предоставени с периферното оборудване за отвеждане.

Монтаж

Електрическият уред трябва да бъде свързан към захранването само след като е монтиран правилно. Уредът трябва да бъде свързан към захранването с напрежение 220-240 V и честота 50/60 Hz.

Ако инсталацията изисква по-голяма мощност, трябва да се свърже към отделна линия.

Електрическо свързване

Стойността на електрическите данни трябва да съответства на тази, посочена на характеристичната етикет, поставена от външната страна на уреда. Ако се доставя щепсел, свържете уреда към захранването с щепсел, съгласно местните разпоредби, трябва да се постави предпазител, ако

и след инсталацията. Ако не се доставя щепсел (предназначен за директно свързване към мрежата) или щепселът не е подходящ за мястото, след инсталацията, монтирайте двуполюсен прекъсвач, за да отговаря на изискванията за безопасност, които изключват цялостното захранване на уреда в случай на пренапрежение (категория III), съгласно инструкциите и правилата за инсталиране.

ПРЕДУПРЕЖДЕНИЕ!

Преди да свържете уреда към електрическата мрежа и да се уверите за правилната му работа, проверете дали кабелът за свързване е правилно монтиран.

Инсталация

Уредът съдържа тежки части, за да се осигури стабилността на уреда при различни видове натоварвания/вибрации. Въпреки това е необходимо да се консултирате с квалифициран техник, за да се уверите, че материалите са подходящи за вида натоварване/вибрации. Подът/стената трябва да са достатъчно здрави, за да издържат теглото на уреда. Не поставяйте уреда върху килим или върху килими. Закрепването трябва да се извърши с подходящи скоби.

Работа

Уредът е оборудван с контролен панел, който има възможност за контрол на скоростта и прекъсвач за включване/изключване, за да се контролира работата в реално време.

Поддръжка

Почистване

За почистване използвайте САМО влажна кърпа или неутрални почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ АБРАЗИВНИ ПРЕПАРАТИ ИЛИ ПОЧИСТВАЩИ ПРОДУКТИ!

Ако пушите, изхвърлете ги в кошчето. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Филтър за мазнини

Фиг.1

Съдържа частици, които идват от готвенето.

Филтърът за мазнини трябва да се почиства с влажна кърпа и неабразивен препарат, или в съдомиялната машина, която трябва да се настрои на висока температура и на кратък цикъл. Със съдомиялната машина, филтърът за мазнини може да загуби своя блясък, но това не променя неговите филтриращи свойства.

За да извадите филтъра за мазнини, натиснете пружината на дръжката.

Въглероден филтър (само за версията с рециркулация) - Фиг. 2

Отстранете всички части, които идват от готвенето.

Корпусът на въглеродния филтър се сменя рядко, в зависимост от начина на готвене и от честотата на почистване на филтъра за мазнини. Във всеки случай е необходима смяна на филтъра на всеки няколко месеца.

Въглеродният филтър не може да се мие или да се регенерира. Сменете филтрите за мазнини.

Използвайте филтрите за мазнини на машината.

Проверете дали филтрите са поставени правилно, като ги завъртите по посока на часовниковата стрелка, докато чуят щракване.

За външния вид следвайте инструкциите за монтаж.

Сменете филтрите за мазнини.

Смяна на крушките - Фиг.1

Изключете уреда от електрическата мрежа. Внимание! Проверете дали мрежовото напрежение съответства на указаното.

За да сте сигурни за лампите, свалете капака А. Сменете дефектната лампа.

Използвайте LED лампи E14 до 3W. За повече информация, консултирайте се с приложената брошура "ILCOS D" (допълнителна информация "1d"). Преди да свържете уреда към електрическата мрежа, уверете се, че лампите са поставени правилно, като ги поставите в гнездата им. За техническа помощ вижте ръководството.

Само с оригинални аксесоари:

Като допълнителен аксесоар се предлага клапа за обратна тяга. Ако уредът е монтиран с въздуховод (напр. изпускане на въздуха навън), монтирайте клапата на изхода на въздуховода, преди да свържете уреда към вентилационната система.

Следвайте внимателно инструкциите в това ръководство. Производителят не носи отговорност за неизправности, повреди или пожари, възникнали поради неспазване на инструкциите в това ръководство. Уредът е предназначен за изсмукване на миризми и пари от готвене и е само за домашна употреба.

Забележка: Компонентите, обозначени със символа (^*), са специални аксесоари, които се доставят само с определени модели или могат да бъдат закупени отделно.

Предупреждения

Винаги изключвайте уреда от електрическата мрежа, преди да започнете каквато и да е поддръжка или почистване, като извадите щепсела или изключите главния прекъсвач. - Винаги използвайте защитни ръкавици при монтаж и поддръжка. Уредът не трябва да се използва от деца под 8 години или от лица с намалени физически или умствени способности, или от лица без опит и познания, освен ако не са под надзор или не са инструктирани от отговорно лице. Децата не трябва да бъдат оставяни без надзор, за да не си играят с уреда. - Почистването и поддръжката не трябва да се извършват от деца без надзор. - Помещението трябва да е добре проветрено, когато уредът се използва заедно с други уреди, работещи с газ или други горива. Капакът на уреда трябва да се почиства редовно отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като се спазват инструкциите за поддръжка. - Ако не се спазват правилата за почистване на капака и смяна/почистване на филтрите, съществува риск от пожар. - Строго забранено е да фламбирате храна под уреда. - Използвайте само вида лампи, посочени в това ръководство в главата

Поддръжка/Смяна на лампата, когато лампата трябва да се смени.

Отворените филтри могат да причинят пожар и трябва да се избягват във всички случаи.

Пърженето в дълбоко масло трябва да става под надзор, за да се избегне запалване на прегряло масло.

ВНИМАНИЕ: Когато котлонът е в действие, достъпните части на уреда могат да се нагреят.

• Не свързвайте уреда към електрическата мрежа, преди монтажът да е напълно завършен.
• По отношение на техническите предписания и мерките за безопасност, които трябва да се вземат за отвеждане на изходящия въздух, трябва стриктно да се спазват предписанията, издадени от местните власти.
• Изходящият въздух не трябва да се отвежда в комин, който се използва за отвеждане на димни газове от уреди, захранвани с газ или друго гориво.
• Никога не използвайте или не оставяйте вентилатора без правилно монтирани лампи, за да избегнете риск от електрически удар.
• Вентилаторът никога не трябва да се използва без правилно монтирана решетка!
• Вентилаторът НИКОГА не трябва да се използва като повърхност за поставяне на предмети, освен ако това не е изрично посочено.
• Използвайте само предоставените винтове за закрепване или закупете винтове от правилния тип.
• Използвайте винтове с правилната дължина, както е указано в Ръководството за инсталиране. При съмнение се свържете с отдела за обслужване или с квалифициран персонал.

ПРЕДУПРЕЖДЕНИЕ!

• Ако винтовете и закрепващите устройства не са монтирани според тези инструкции, могат да възникнат електрически рискове.
• Не използвайте с отделно програмиращо устройство, таймер, дистанционно управление или друго устройство, което се активира автоматично.

Този продукт е маркиран съгласно Директива 2012/19/ЕС относно отпадъци от електрическо и електронно оборудване (WEEE).

Като осигурите правилното изхвърляне на този продукт, вие допринасяте за предотвратяването на потенциални негативни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно боравене с продукта.

Символът

или в приложената документация, показва, че този продукт не трябва да се третира като обикновен битов отпадък. Той трябва да се предаде на подходящ пункт за събиране на електрическо и електронно оборудване за рециклиране. Продуктът трябва да се изхвърли съгласно местните разпоредби за управление на отпадъците.

или в приложената документация, показва, че този продукт не трябва да се третира като обикновен битов отпадък. Той трябва да се предаде на подходящ пункт за събиране на електрическо и електронно оборудване за рециклиране. Продуктът трябва да се изхвърли съгласно местните разпоредби за управление на отпадъците.

подходящ пункт за събиране на електрическо и електронно оборудване за рециклиране. Продуктът трябва да се изхвърли съгласно местните разпоредби за управление на отпадъците.

За повече информация относно боравенето, рециклирането и повторната употреба на този продукт, моля, свържете се с местните власти, службата за сметосъбиране или магазина, откъдето е закупен продуктът.

Уредът е проектиран, изпитан и произведен в съответствие с:

Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба за намаляване на въздействието върху околната среда: Включете вентилатора на минимална скорост, когато започвате да готвите, и го оставете да работи няколко минути след като приключите. Увеличете скоростта само ако се появи много дим и пара, и използвайте увеличена скорост само в крайни случаи. Сменяйте въглеродния филтър (филтри) при необходимост, за да запазите добрия аромат и ефективност. Почиствайте мастния филтър при необходимост, за да запазите ефективността на мастния филтър. Използвайте максималния диаметър на вентилационната система, както е посочено в това ръководство, за да подобрите ефективността и да намалите шума.

Употреба

Вентилаторът е произведен за използване като версия с изсмукване с външно отвеждане или като филтърна версия с вътрешна рециркулация.

Версия с изсмукване

Вентилаторът е оборудван с горен въздушен изход B за отвеждане на миризмите от готвене навън (отвеждаща тръба и скоби за закрепване не са включени).

Внимание! Ако вентилаторът е оборудван с въглероден филтър, той трябва да се отстрани.

Филтърна версия

Ако външно отвеждане на въздуха не е възможно, вентилаторът може да се използва като филтърна версия и въздуховод F се монтира на комина, като същевременно се монтира един или повече въглеродни филтъра; миризмите от готвене и парите се отвеждат отново в помещението през горната решетка H.

Внимание! Ако вентилаторът не е оборудван с въглероден филтър, трябва да се поръча и монтира такъв, преди вентилаторът да бъде пуснат в експлоатация.

Моделите без изсмукващ мотор работят само като версия с изсмукване и трябва да бъдат свързани към отделно изсмукващо устройство (не е включено).

Инструкциите за свързване са приложени към външния блок.

Монтаж

Фиг. 3

Минималното допустимо разстояние между опорната повърхност на съдовете върху плотa и долния ръб на аспиратора е 50 cm за електрическа печка и 65 cm за газова печка или комбиниран газов плот.

Ако инструкциите за готварската печка изискват по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката вътре в аспиратора. Ако аспираторът е с щепсел, той трябва да се свърже към лесно достъпен контакт, който отговаря на действащите разпоредби. Ако аспираторът няма щепсел (директно свързване към мрежата) или контактът е на труднодостъпно място, трябва да се монтира одобрен двуполюсен прекъсвач, който осигурява пълно изключване от мрежата при условия на пренапрежение клас III, съгласно правилата за инсталиране.

ВНИМАНИЕ!

Преди да свържете веригата на аспиратора към мрежовото напрежение, проверете дали работи правилно и е монтиран правилно.

Монтаж

Аспираторът е оборудван с дюбели, които подхождат за повечето видове стени/тавани. Във всички случаи е необходимо да се консултирате с квалифициран специалист, за да се уверите, че материалите са подходящи за конкретния тип стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Функции

Аспираторът е оборудван с контролен панел с контрол на скоростта и превключвател за осветлението на готварската печка.

Поддръжка

Почистване

Почиствайте само с кърпа, напоена с неутрални почистващи препарати. Не използвайте никакви инструменти или уреди за почистването!

Избягвайте продукти, съдържащи абразивни вещества. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мастен филтър

Фиг. 1

Той улавя мастните частици, които се образуват по време на готвене.

Филтърът трябва да се почиства веднъж месечно с мек почистващ препарат, на ръка или в съдомиялна машина, на ниска температура и кратък цикъл.

При измиване в съдомиялна машина металният мастен филтър може да се обезцвети, без това по никакъв начин да повлияе на попивателната способност на филтъра.

За да свалите филтъра, дръпнете дръжката, която се освобождава с помощта на пружина.

Въгленов филтър (само за версията с филтър)

Фиг. 2

Въгленовият филтър улавя неприятните миризми, които възникват по време на готвене.

Въгленовият филтър се износва след повече или по-малко дълъг период от време в зависимост от това колко често се използва уредът, от вида на готвенето и от това колко редовно се почистват мастните филтри. Във всички случаи е необходимо да сменяте въгленовия филтър поне на всеки 4 месеца.

Филтърът НЕ може да се почиства или използва повторно.

Извадете мастните филтри.

Монтирайте филтрите, които покриват двигателя.

Проверете дали крановете R на въздуховода съвпадат с процепите S, след което завъртете по посока на часовниковата стрелка, докато филтърът се заключи.

При демонтаж следвайте инструкциите в обратен ред.

Поставете обратно мазнинните филтри.

Смяна на крушките

Фиг. 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете крушките, се уверете, че са изстинали.

Отстранете капака A, за да получите достъп до мястото, където се намират крушките.

Сменете повредената крушка.

Използвайте само LED крушки с максимална мощност 3W-E14. За повече подробности вижте приложената брошура "IL COS D" (буквено-цифрова позиция "1d").

Ако осветлението не работи, проверете дали крушките са завинтени правилно в гнездата си, преди да се свържете с техническия сервиз.

САМО за някои продукти:

Като алтернативна принадлежност се доставя за монтаж възвратен клапан за дим. Ако е необходимо поради условията на инсталацията (напр. липса на защита от случайно течение отвън), монтирайте го в предвиденото за това място в съединителя за изпускане на въздуха, преди да инсталирате тръбата за отвеждане на дима.

Спазвайте внимателно инструкциите. Производителят не носи отговорност за неудобства, щети или пожари, причинени от неспазване на инструкциите. Вентилаторът изсмуква дим и пари и е предназначен само за битова употреба.

Забележка: Аксесоарите, отбелязани със символа (^*), са допълнително оборудване, което се включва само в някои модели, или принадлежности, които трябва да се закупят отделно.

Информация за безопасност

• Преди започване на каквато и да е инсталационна дейност, уредът трябва да бъде изключен от електрическата мрежа, като се извади щепселът или се прекъсне захранването от главния ключ на помещението.
• По време на всички монтажни и сервизни работи носете работни ръкавици.
• Деца над 8 години, както и лица с намалени физически, сетивни или умствени способности или с недостатъчен опит и знания, могат да използват този уред, ако са под наблюдение или ако са получили инструкции за безопасна употреба и разбират опасностите.
• Наблюдавайте децата, за да не си играят с уреда.
• Децата не трябва да почистват уреда или да извършват поддръжка без надзор. Помещението винаги трябва да се проветрява добре, когато вентилаторът се използва едновременно с уреди, работещи с газ или други горива.
• Вентилаторът трябва да се почиства редовно отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като се спазват указанията в това ръководство.
• Неспазването на инструкциите за почистване на вентилатора и за смяна и почистване на филтрите може да доведе до опасност от пожар.
• Забранено е да се готви с открит пламък под вентилатора. Използвайте само

резервни крушки, посочени в инструкциите за поддръжка/смяна на крушките.

Използването на открит огън уврежда филтрите и може да причини пожар, затова трябва да се избягва във всички случаи.

Не оставяйте готвене без надзор, за да не прегрее олиото и да се запали.

ВНИМАНИЕ: Видимите части на аспиратора могат да се нагреят по време на готвене.

• Не свързвайте уреда към електрическата мрежа, преди монтажът да е напълно завършен.
• Спазвайте стриктно разпоредбите на местните власти относно техническите и противопожарните мерки за отвеждане на дима.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Не включвайте аспиратора, ако лампата не е на мястото си или ако лампите не са монтирани правилно, тъй като това може да доведе до токов удар.
• Никога не използвайте вентилатора, ако мрежата му не е монтирана правилно!
• Вентилаторът НИКОГА не трябва да се използва като опорна повърхност, освен ако не е изрично упоменато.
• Използвайте само монтажните винтове, включени в комплекта, или си набавете подходящи винтове, ако не са включени. Използвайте винтове с правилната дължина, съгласно инструкциите за монтаж.
• При неясни случаи се свържете с техническата поддръжка или с подобен експерт.

ПРЕДУПРЕЖДЕНИЕ!

• Монтаж, който не съответства на инструкциите за винтовете и устройствата, може да повлияе на електрическата безопасност.
• Не използвайте с програматор, таймер, отделно дистанционно управление или каквото и да е устройство, което се активира автоматично.

Този уред е произведен в съответствие с Директива 2012/19/EC на ЕС за отпадъци от електрическо и електронно оборудване (WEEE). Чрез правилното изхвърляне на уреда потребителят може да предотврати възможни вредни последици за околната среда и човешкото здраве.

Маркировката върху продукта или върху придружаващите го документи показва, че продуктът не трябва да се изхвърля с битовите отпадъци и трябва да се предаде в пункт за рециклиране на електрическо и електронно оборудване. Уредът трябва да се изхвърли в съответствие с местните разпоредби за отпадъците. Ако имате нужда от повече информация

относно обработката, връщането и рециклирането на уреда, се свържете с местните власти, службата за отпадъци или магазина, откъдето е закупен продуктът.

Уредът е проектиран, тестван и произведен в съответствие със следните стандарти:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилна употреба за намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост, когато започвате готвене, и го оставете включен няколко минути след готвенето. Увеличете скоростта само ако има много дим или пара, и използвайте усилената скорост/скорости само при необходимост. Сменяйте въгленовите филтри, за да поддържате добра ефективност на премахване на миризми. Почиствайте мазнината/мазнинните филтри, за да поддържате добра ефективност на филтриране на мазнини. Използвайте максималния диаметър на каналната система, посочен в това ръководство, за подобряване на ефективността и намаляване на шума.

Употреба

Вентилаторът е предназначен за използване или като версия с изсмукване с външно отвеждане, или като версия с филтър, като въздухът се рециркулира в помещението.

Версия с изсмукване

Вентилаторът е оборудван с горен изпускателен отвор B, през който димът се отвежда навън (изпускателните тръби и скобите за закрепване не са включени в комплекта).

Внимание! Ако вентилаторът е с въглероден филтър, той трябва да се отстрани.

Версия с филтър

Ако димът и парите не могат да бъдат отвеждани навън, вентилаторът може да се използва като версия с филтър, като се монтират въздушен водач F и един или повече въглеродни филтъра (в зависимост от модела); димът и парите се рециркулират през горната решетка H на кухнята.

Внимание! Ако вентилаторът няма въглероден филтър, той трябва да се поръча и монтира преди пускането на вентилатора в експлоатация.

Моделите, работещи без смукателен мотор, функционират само като версия с изсмукване и трябва да бъдат свързани към централна смукателна система (не е включена в комплекта).

Инструкциите за свързване са приложени към допълнителното оборудване.

Монтаж

Фигура 3

Минималното разстояние между повърхността на готварската печка и долната част на кухненския вентилатор трябва да бъде най-малко 50 см за електрически печки и 65 см за газови и комбинирани печки.

Ако инструкциите за газови печки изискват по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с данни вътре във вентилатора. Ако уредът е с щепсел, свържете вентилатора към контакт, отговарящ на действащите норми, който се намира на място, достъпно след монтажа. Ако уредът няма щепсел (директно свързване към мрежата) или щепселът не е на място, достъпно след монтажа, използвайте двуполюсен прекъсвач, отговарящ на нормите, който гарантира пълно изключване на уреда от електрическата мрежа. Ако категорията на пренапрежение е III, спазвайте правилата за монтаж.

ВНИМАНИЕ!

Винаги проверявайте дали захранващият кабел е монтиран правилно, преди да свържете вентилатора към електрическата мрежа и да проверите дали работи правилно.

Монтаж

Вентилаторът е снабден с дюбели, подходящи за повечето модели стени и тавани. Въпреки това е задължително да се извика специалист, който да провери дали материалите са подходящи за стената/тавана. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на вентилатора.

Работа

Аспираторът е оборудван с контролен панел, от който могат да се регулират скоростите на изсмукване и да се включва осветлението, което осветява плот за готвене.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с неутрални почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ

ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ!

Избягвайте използването на абразивни продукти. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фигура 1

Той улавя мастните частици, образувани при готвене.

Мазнинният филтър трябва да се почиства веднъж месечно с мек почистващ препарат, на ръка или в съдомиялна машина на ниска температура и кратка програма.

Металният мазнинен филтър може да избледнее в съдомиялната машина, но това не влияе по никакъв начин на филтриращата му способност.

Мазнинният филтър се отстранява, като се издърпа пружинната дръжка.

Въгленов филтър (само за версията с филтър)

Фигура 2

Поглъща неприятните миризми, причинени от готвенето.

Насищането на въгленовия филтър става след по-продължителна употреба, в зависимост от вида на кухнята и от ефективността на почистване на мазнинния филтър. Във всеки случай филтърът трябва да се сменя на интервали от поне четири месеца.

Той не може да се пере и не може да се използва повторно.

Отстранете мазнинния филтър.

Поставете филтрите върху мотора.

Проверете дали болтовете R върху водача са в отворите S, след това ги затегнете по посока на часовниковата стрелка или

Разглобяването става в обратен ред.

Поставете мазнинните филтри обратно на местата им.

Смяна на крушките

Фигура 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете лампите, се уверете, че не са горещи.

Отстранете капак A, за да получите достъп до лампите.

Сменете повредената лампа.

Използвайте само LED крушки с мощност не повече от 3 W и с цокъл E14.

За повече информация прочетете приложената брошура "ILCOS D" (местоположението на буквено-цифровия код е "1d").

Ако осветлението не работи, проверете дали лампите са поставени правилно, преди да се свържете с техническа поддръжка.

Не за всички продукти:

Възвратният клапан за дим се доставя като допълнителна принадлежност. Ако условията за монтаж изискват използването му (например в случай, че липсва защита срещу проникване на външни въздушни потоци), възвратният клапан трябва да се монтира във вътрешността на изпускателния отвор, преди да се монтира изпускателната тръба.

Инструкциите в това ръководство трябва да се спазват стриктно. Производителят не носи отговорност за евентуални инциденти, щети или пожар на уреда, причинени от неспазване на инструкциите в това ръководство. Вентилаторът е предназначен за отвеждане на дим и пари от готвене и е само за битова употреба.

Забележка: Частите, обозначени с "(*)", са или допълнително оборудване, което се доставя само с определени модели, или части, които трябва да се закупят отделно.

Предупреждение

• Преди да извършвате каквато и да е поддръжка или почистване, изключете аспиратора от захранването, като извадите щепсела или изключите захранването на цялата къща.
• Винаги използвайте работни ръкавици по време на монтажа и поддръжката.
• Този уред може да се използва от деца над 8 години и от лица с намалени физически, сетивни или умствени способности или с липса на опит и знания, ако са под надзор или са инструктирани за безопасна употреба на уреда и разбират опасностите. Не позволявайте на деца да си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца, освен ако не са под надзор.
• Помещението е достатъчно проветрено, ако аспираторът се използва заедно с други уреди, които изгарят газ или друго гориво.
• Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като се спазват указанията, дадени в ръководството за експлоатация и поддръжка.
• Неспазването на указанията за почистване, както и подмяната и почистването на филтрите, може да доведе до опасност от пожар.
• Строго е забранено да се готви на открит пламък

под аспиратора.

• Използвайте само същия тип крушки, както е посочено в раздела за поддръжка/подмяна на крушките в ръководството, когато сменяте крушката.

Откритият пламък може да повреди филтрите и да причини пожар, затова винаги трябва да се избягва.

Пърженето в дълбоко масло трябва да се наблюдава, за да се избегне прегряване и запалване на маслото.

ВНИМАНИЕ: Достъпните части на аспиратора могат да се нагреят, когато котлонът е в действие.

• Не свързвайте уреда към електрическата мрежа, преди инсталацията да е напълно завършена.
• Що се отнася до техническите размери и безопасността на димоотвода, стриктно спазвайте всички местни разпоредби и правила.
• Изсмуканият въздух трябва да се отвежда в тръба, която не се използва за отвеждане на димни газове от уреди, работещи с газ или друго гориво.
• Не използвайте аспиратора без крушка или с неправилно монтирана крушка, тъй като съществува опасност от електрически удар.

Не използвайте аспиратора с неправилно монтирана решетка!

Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако това не е изрично указано.

• Използвайте само винтовете за закрепване, които се доставят с уреда, за да извършите инсталацията, или, ако не са предоставени, купете подходящи винтове.
• Използвайте правилната дължина на винтовете, посочени в Ръководството за инсталиране.
• Моля, свържете се с оторизиран сервизен център или подобен квалифициран персонал, ако се съмнявате.

ВНИМАНИЕ!

• Неизпълнението на инсталацията на винтовете и закрепващите устройства в съответствие с тези инструкции може да доведе до електрически опасности.
• Не използвайте таймери, часовници, отделни дистанционни управления или други устройства, които се активират автоматично.

Този уред е маркиран в съответствие с Директива 2012/19/EC на ЕС относно отпадъците от електрическо и електронно оборудване (WEEE). Като се уверите, че този продукт се изхвърля правилно, потребителят помага за предотвратяване на възможни отрицателни последици за околната среда и здравето.

Символът – върху продукта или върху придружаващите документи показва, че този продукт не трябва да се третира като обикновен битов отпадък, а трябва да се предаде в подходящ център за рециклиране на електрическо и електронно оборудване. Продуктът

трябва да се изхвърли в съответствие с местните разпоредби за изхвърляне на отпадъци. За допълнителна информация относно третирането, оползотворяването и рециклирането на този продукт можете да се свържете с местния офис, службата за битови отпадъци или магазина, откъдето сте закупили продукта.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Капацитет: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнитна съвместимост EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Съвети за правилна употреба за намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост, когато започвате готвенето, и го оставете да работи няколко минути след като готвенето приключи. Увеличете скоростта само при големи количества дим и пара и използвайте буст скоростта(ите) само в екстремни ситуации. Сменяйте въгления филтър, когато е необходимо, за да поддържате оптимална ефективност за премахване на миризми. Почиствайте мастния филтър, когато е необходимо, за да поддържате оптимална ефективност на мастния филтър. Използвайте максималния диаметър на каналната система, посочен в това ръководство, за да оптимизирате ефективността и да минимизирате шума.

Начин на употреба

Аспираторът е проектиран да се използва с директен отвеждане, където отработеният въздух се извежда навън, или с рециркулация на отработения въздух.

Директно отвеждане

Аспираторът е оборудван с горен въздушен отвор B за извеждане на отработения въздух навън (отвеждащата тръба и скобите не са включени в доставката).

Забележка! Ако аспираторът е оборудван с въглен филтър, той трябва да се отстрани.

Филтрираща функция

Когато няма възможност да се извеждат димът и парите от готвенето навън, аспираторът може да се използва във филтриращ режим, като се монтира дефлекторът F на комина и се поставят един или повече въглени филтри (в зависимост от модела). Така димът и парите се рециркулират през горния отвор H и въздухът се изпуска обратно в кухнята.

Забележка! Ако аспираторът не е оборудван с въглен филтър, той трябва да се поръча и монтира преди употреба.

Моделите без смукателен мотор работят само с директен отвеждане и трябва да бъдат свързани към външно смукателно устройство (не е включено в доставката).

Инструкциите за свързване се доставят заедно с външното смукателно устройство.

Инсталация

Фиг. 3

Минималното разстояние между плот за готвене и долната страна на кухненския аспиратор трябва да бъде не по-малко от 50 см за електрически котлони и 65 см за газови горелки и комбинирани котлони.

Ако инструкциите за употреба на газов уред изискват по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Мрежовото напрежение трябва да съответства на електрическото напрежение, посочено на табелката с данни на вентилатора. Ако е приложен щепсел, вентилаторът се свързва към лесно достъпен контакт, одобрен съгласно действащите норми. Контактът трябва да е лесно достъпен и след монтажа. Ако не е приложен щепсел (директно свързване към електрическата мрежа) или контактът не е достъпен след монтажа, трябва да се монтира одобрен двуполюсен прекъсвач, който гарантира пълно изключване от мрежата в условията на категория на пренапрежение III, съгласно правилата за монтаж.

ВНИМАНИЕ!

Преди да свържете електрическата верига на вентилатора към мрежата и да установите, че всичко функционира правилно, винаги проверявайте дали захранващият кабел е монтиран правилно.

Монтаж

Вентилаторният аспиратор е оборудван с монтажни дюбели, подходящи за повечето стени/тавани. Въпреки това е необходимо квалифициран техник да провери дали тези материали са подходящи за вашата стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Функции

Вентилаторът е оборудван с контролен панел за избор на скоростта на вентилатора и превключвател за осветлението за осветяване на зоната за готвене.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с неутрален почистващ препарат. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ УРЕДИ ЗА ПОЧИСТВАНЕ!

Избягвайте употребата на абразивни или разяждащи продукти. АЛКОХОЛЪТ НЕ ТРЯБВА ДА СЕ ИЗПОЛЗВА!

Мазнинен филтър

Фиг. 1

Отстранете частиците от мазнината.

Масленият филтър трябва да се почиства веднъж месечно без използване на агресивни почистващи препарати, на ръка или в съдомиялна машина при ниска температура и кратък цикъл.

При миене в съдомиялна машина металният маслен филтър може да загуби цвета си, но филтриращите му характеристики абсолютно не се променят.

За да демонтирате масления филтър, трябва да дръпнете пружинната дръжка.

Въгленов филтър (само при рециркулация на въздуха)

Фиг. 2

Задържа неприятните миризми от готвене.

Въгленовият филтър трябва да се сменя на всеки 4 месеца при средна употреба на вентилатора, и по-често, ако вентилаторът се използва много.

Той НЕ може да се мие или да се използва отново.

Отстранете маслените филтри.

Монтирайте филтрите така, че да покриват двигателя.

Проверете дали болтовете R на филтърната решетка съответстват на отворите S, завъртете ги по посока на часовниковата стрелка, докато решетката се блокира.

Демонтирайте филтрите в обратен ред.

Поставете обратно маслените филтри.

Смяна на крушките

Фиг. 1

Изключете вентилатора от електрическата мрежа.

Внимание! Уверете се, че крушката е студена, преди да я докоснете.

За да получите достъп до отделението за лампата, трябва да свалите капака A.

Извадете дефектната лампа.

Използвайте само E14 3W LED крушки. За допълнителна информация вижте брошурата "ILCOS D" (буквено-цифрова позиция "1d").

Ако осветлението не работи, проверете дали крушките са поставени правилно, преди да се обърнете към техническа помощ.

САМО в някои продукти:

Като допълнително оборудване се доставя клапан за обратен въздушен поток. Ако условията на инсталация изискват използването му (напр.

ако липсва защита срещу нежелано проникване на въздух отвън), монтирайте клапана на определеното място във връзката за изпускане на въздуха, преди да инсталирате тръбата за изпускане на дим.

Спазвайте всички инструкции в това ръководство. Производителят не носи отговорност за евентуални грешки, щети или пожари, причинени от уреда, но произтичащи от неспазване на инструкциите в това ръководство. Аспираторът е предназначен за отвеждане на дим и пари от готвене и трябва да се използва само за битови нужди.

Забележка: Частите, обозначени със символа (*)^'', са допълнително оборудване, което се предлага само при определени модели или като отделно закупени аксесоари.

Предупреждения

• Преди каквато и да е дейност по почистване или поддръжка, изключете уреда от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на дома.
• При монтаж и поддръжка използвайте защитни ръкавици.
• Уредът може да се използва от деца над 8 години или от лица с намалени физически или умствени способности, или без необходимия опит и познания, само ако са под надзор или ако са получили необходимите инструкции за безопасна употреба на уреда и разбират свързаните с него рискове.
• Необходимо е да се следи децата да не си играят с устройството за зареждане.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението трябва да е с достатъчна вентилация, ако аспираторът се използва едновременно с други уреди за горене, работещи с газ или други горива.
• Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО). При всички случаи спазвайте инструкциите в ръководството за поддръжка.

Неспазването на инструкциите за почистване на аспиратора и за смяна и почистване на филтрите крие опасност от пожар. Строго е забранено да се готви на открит огън под аспиратора.

• При смяна на крушката използвайте само типа крушка, посочен в раздела за поддръжка/смяна на крушки.

Използването на открит огън е вредно за филтрите и може да причини пожар, затова трябва да се избягва на всяка цена.

Пърженето в дълбоко масло трябва да става под надзор, за да се избегне прегряване и запалване на маслото.

ВНИМАНИЕ! Когато плотът за готвене е в употреба, достъпните части на аспиратора могат да станат много горещи.

Уредът трябва да бъде напълно изключен.

• Що се отнася до техническите и безопасни правила за отвеждане на дима, трябва стриктно да спазвате разпоредбите на местните власти.
• Отвежданият въздух не трябва да се изпуска в комин, който се използва за отвеждане на дим от уреди за горене, работещи с газ или други горива.
• Не използвайте и не оставяйте аспиратора без правилно монтирани крушки, за да избегнете риск от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Повърхността на нагревателя НИКОГА не трябва да се използва като плот за поставяне, освен ако не е изрично посочено.
• Използвайте само приложените винтове за закрепване на продукта по време на монтажа. Ако не са включени, закупете правилния тип винтове.
• Използвайте винтове с правилната дължина, както е посочено в инструкциите за монтаж.
• При съмнение се свържете с оторизиран сервизен център или квалифициран техник.

ПРЕДУПРЕЖДЕНИЕ!

• Ако не се монтират винтовете и закрепващите устройства, посочени в инструкциите, може да възникне риск от електрически проблеми.
• Не използвайте заедно с програмиращо устройство,

таймер, отделно дистанционно управление или други устройства, които се активират автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/EC относно отпадъците от електрическо и електронно оборудване (WEEE).

Електрическото и електронното оборудване съдържа материали, компоненти и вещества, които могат да бъдат вредни за човешкото здраве и околната среда, ако изхвърленото електрическо и електронно оборудване не се третира правилно.

Електрическото и електронното оборудване е маркирано със следния символ:

зачеркнат контейнер за отпадъци. Той символизира, че електрическото и електронното оборудване не трябва да се изхвърля заедно с неразделени битови отпадъци, а трябва да се събира отделно.

Всички общини са създали схеми за събиране, където електрическото и електронното оборудване може да се предава безплатно на площадки за рециклиране и други пунктове за събиране или да се взема директно от домакинствата. Повече информация можете да получите от техническата служба на общината.

Продуктът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Капацитет: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба за намаляване на въздействието върху околната среда: Настройте аспиратора на най-ниската скорост, когато започвате да готвите, и го изключете няколко минути след края на готвенето. Увеличете скоростта само при много дим и пара. Използвайте буст скоростта само когато е необходимо. Сменяйте въгления филтър/филтрите, когато е необходимо, за да поддържате ефективността на изсмукването. Почиствайте мастния филтър/филтрите, когато е необходимо, за да поддържате ефективността на филтрите. Използвайте най-големия диаметър на тръбната система, за да оптимизирате ефективността и да намалите шума.

Употреба

Аспираторът е проектиран за употреба в изсмукващ вариант с външно отвеждане или във филтриращ вариант с вътрешна рециркулация.

Изсмукващ вариант

Аспираторът е оборудван с въздушен изход отгоре B за отвеждане на дима навън (отвеждащата тръба и скобите за закрепване не са доставени).

Внимание! Ако аспираторът е оборудван с въглен филтър, този филтър трябва да се отстрани.

Филтриращ вариант

Ако не е възможно да се отведе димът и парата от готвенето навън, можете да използвате аспиратора във филтриращ вариант, като монтирате дефлектора F на комина и един или повече въглени филтри (в зависимост от закупения модел); димът и парата след това се рециркулират в кухнята през горната решетка

H.

Внимание! Ако аспираторът не е оборудван с въглен филтър, този филтър трябва да се поръча и инсталира преди употреба.

Моделите с външен двигател работят само в изсмукващ вариант и трябва да бъдат свързани към външно изсмукващо устройство (не е доставено).

Инструкциите за свързване се доставят заедно с периферното изсмукващо устройство.

Инсталиране

Фиг. 3

Минималното разстояние между опорната повърхност на съдовете за готвене върху печката и долната част на аспиратора не трябва да бъде по-малко от 50 см при електрически котлони и не по-малко от 65 см при газови горелки или печки с комбинирани газови горелки и електрически котлони.

Ако инструкцията за газовата печка посочва по-голямо разстояние, трябва да се спазва то.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с данни вътре в аспиратора. Ако аспираторът е оборудван с щепсел, той трябва да бъде свързан към лесно достъпен контакт, който отговаря на приложимите стандарти. Контактът трябва да бъде лесно достъпен и след монтажа. Ако аспираторът не е оборудван с щепсел (директно свързване към електрическата мрежа) или ако щепселът не е в зона, която е лесно достъпна след монтажа, трябва да се монтира двуполюсен прекъсвач в съответствие със стандартите, който осигурява пълно изключване от електрическата мрежа при условия на категория на пренапрежение III, и в съответствие с правилата за електрически инсталации.

ВНИМАНИЕ!

Винаги проверявайте дали захранващият кабел е монтиран правилно, преди веригата на аспиратора да бъде свързана към захранващата мрежа и да се извърши проверка за правилно функциониране.

Монтаж

Аспираторът е оборудван с дюбели за закрепване, които подхождат на повечето стени/тавани. Въпреки това е важно да се консултирате с квалифициран техник, за да се уверите, че материалите са подходящи и съответстват на типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Функции

Аспираторът е оборудван с контролен панел с възможност за регулиране на силата на засмукване и осветление за осветяване на зоната за готвене.

Поддръжка

Почистване

При почистване трябва да се използва ИЗКЛЮЧИТЕЛНО кърпа, напоена с неутрални, меки течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ПАРА ИЛИ ДРУГО ОБОРУДВАНЕ ЗА ПОЧИСТВАНЕ.

Избягвайте употребата на продукти, съдържащи абразивни вещества. НИКОГА НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Мазнинен филтър

Фиг. 1

Задържа мастните частици, които се образуват по време на готвене.

Мастният филтър трябва да се почиства веднъж месечно с меки почистващи препарати; филтърът може да се мие и в съдомиялна машина на ниска температура и на кратка програма.

При миене в съдомиялна машина металният мастен филтър може да се обезцвети, но това няма да повлияе отрицателно на филтриращите му свойства.

Издърпайте пружинната дръжка, за да демонтирате мастния филтър.

Въгленов филтър (само за филтриращия вариант)

Фиг. 2

Филтърът улавя миризми от готвене.

Въгленовият филтър трябва да се сменя на всеки 4 месеца, а ако уредът не се използва интензивно, по-рядко.

Въгленовият филтър НЕ може да се мие или използва повторно.

Отстранете мастните филтри.

Монтирайте филтрите, за да покриете мотора.

Проверете дали шиповете R на въздуховода съответстват на процепите S, след което завъртете по посока на часовниковата стрелка, докато се блокира.

За демонтиране следвайте обратната процедура.

Поставете мастните филтри обратно на място.

Смяна на крушките

Изключете уреда от електрическата мрежа.

Внимавайте! Уверете се, че крушките са студени, преди да ги докоснете.

Отстранете капака A, за да получите достъп до отделението с крушките.

Сменете повредената лампа.

Използвайте само лампи със светодиоди с мощност не повече от 3W-E14. За повече подробности вижте приложения лист "ILCOS D" (буквено-цифрова позиция "1d").

Ако осветлението не работи, проверете дали лампата е поставена правилно в гнездото, преди да се обърнете към сервизен център.

САМО за някои продукти:

Като допълнителна принадлежност се доставя възвратен клапан за димоотвода. Ако режимите на изсмукване го изискват (например при липса на предпазни устройства срещу неволно връщане на външни въздушни потоци), той трябва да се постави в съответното гнездо вътре в съединителя на въздухоотвода, преди да се монтира тръбата за отвеждане на дима.

Фиг. 1

PL - Инструкция за монтаж и обслужване

При монтажа на уреда следвайте указанията, дадени в тази инструкция. Производителят не носи отговорност за щети, причинени от монтаж, несъответстващ на информацията в тази инструкция. Аспираторът е предназначен за изсмукване на кухненски изпарения и е само за домашна употреба.

Забележка: Елементите, обозначени със символа ^*), са допълнителни аксесоари, доставяни само с някои модели или като отделни елементи, които могат да бъдат закупени.

Предупреждения

• Преди всяко започване на почистване или поддръжка изключете аспиратора от електрическото захранване, като извадите щепсела или изключите главния предпазител на помещението.
• По време на извършване на всички монтажни и обслужващи работи трябва да се използват работни ръкавици.
• Уредите не са предназначени за използване от лица (включително деца) с намалени физически, сетивни или умствени способности или с липса на опит и знания, освен ако не са под надзор или не са инструктирани относно безопасното използване на уреда и не разбират опасностите, свързани с него. Децата трябва да бъдат наблюдавани, за да не си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението, в което е инсталиран аспираторът, трябва да има подходяща вентилация, когато се използва едновременно с други уреди, захранвани с газ или други горива.
• Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО).

Задължително е да се спазват указанията, дадени в инструкциите за поддръжка. Неспазването на правилата за почистване на аспиратора и за смяна/почистване на филтрите може да доведе до риск от пожар.

• Строго е забранено приготвянето на храна с открит пламък под аспиратора.
• За смяна на лампата трябва да се използва само типът лампа, посочен в раздела за поддръжка/смяна на лампата в настоящата инструкция.

Използването на открит пламък е вредно за филтрите и може да причини пожар, затова трябва да се избягва във всички случаи.

Пърженето трябва да се извършва под контрол, за да се избегне запалване на прегряло олио.

ВНИМАНИЕ: Когато готварската повърхност е включена, достъпните части на аспиратора могат да се нагреят.

• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• Що се отнася до техническите норми и стандартите за безопасност, които трябва да се спазват при отвеждане на парите, е необходимо стриктно да се придържате към правилата, предвидени в правилника на съответните местни органи.
• Засмуканият въздух не трябва да се отвежда в канал, използван за изхвърляне на пари, произведени от устройства за изгаряне на газ или други горива.
• Не използвайте и не оставяйте аспиратора без правилно монтирани лампи, поради възможност от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът никога не трябва да се използва като опорна повърхност, освен ако не е изрично посочено.
• За монтажа използвайте само монтажните винтове, включени в комплекта на продукта, или ако не са включени, закупете подходящия тип винтове.
• Използвайте винтове с подходяща дължина, описани в Ръководството за монтаж. При съмнение се свържете с упълномощен сервизен център или с квалифициран

персонал.

ВНИМАНИЕ!

• Неизползването на винтовете и монтажните устройства съгласно инструкциите може да доведе до опасности от електрически характер.
• Не използвайте в комбинация с отделен програматор, таймер, дистанционно управление или друго устройство, което се активира автоматично.

Това устройство е маркирано в съответствие с Директива 2012/19/ЕС относно отпадъците от електрическо и електронно оборудване (WEEE).

Осигурявайки правилното бракуване на това устройство, Вие допринасяте за намаляване на риска от негативно въздействие върху околната среда и човешкото здраве, което би могло да възникне при неправилно изхвърляне на устройството.

Символът върху устройството или опаковката означава, че този продукт не трябва да се третира като битов отпадък. Той трябва да бъде предаден в подходящ пункт за събиране и рециклиране на електрическо и електронно оборудване.

Правилното изхвърляне и рециклиране помага за предотвратяване на вредното въздействие на изхвърлените уреди върху околната среда и здравето. За подробна информация относно рециклирането на този уред, моля, свържете се с местната община, службите за сметосъбиране или магазина, откъдето е закупен продуктът.

Уредът е проектиран, тестван и произведен в съответствие със следните условия:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Съвети за правилна употреба с цел намаляване на въздействието върху околната среда:

Включете аспиратора на минимална скорост в началото на готвенето и го оставете включен няколко минути след края на готвенето. Увеличавайте скоростта само при голямо количество дим и пара, и използвайте висока скорост само в екстремни ситуации. Сменяйте въгленовия филтър/филтри, ако е необходимо, за да поддържате добра ефективност на намаляване на миризмите. Почиствайте мастния филтър/филтри, ако е необходимо, за да поддържате добра производителност на мастния филтър. Използвайте максималния диаметър на вентилационната система, посочен в това ръководство, за да оптимизирате производителността и да минимизирате шума.

Работа

Уредът може да се използва като изсмукващ (отвеждане на парите навън) или като филтриращ (парите се филтрират и връщат обратно в помещението).

Аспиратор, работещ като изсмукващ

Аспираторът е снабден с горен въздушен изход B за отвеждане на парите навън (изпускателната тръба и скобите не са включени в комплекта на аспиратора).

Внимание! Ако аспираторът е оборудван с въгленов филтър, той трябва да се отстрани.

Версия с филтър

В случай че не е възможно отвеждането на кухненските пари навън, аспираторът може да се използва във филтрираща версия след монтиране на дефлектор F на изпускателния канал и един или повече въгленови филтри (в зависимост от модела), като парите се връщат обратно в кухнята след преминаване през решетката H.

Внимание! Ако аспираторът не е оборудван с въгленов филтър, той трябва да се поръча и монтира, преди да се използва аспираторът.

Моделите аспиратори, които нямат смукателен вентилатор, функционират изключително като смукателни и трябва да бъдат свързани със смукателно устройство (не е включено в оборудването).

Указанията за свързване са предоставени заедно с външното смукателно устройство.

Инсталация на аспиратора

Фиг. 3

Минималното разстояние между повърхността, върху която се намират съдовете за готвене на топлинния уред, и най-ниската част на аспиратора трябва да бъде не по-малко от 50 см за електрически котлони и не по-малко от 65 см за газови или смесени котлони.

Ако в инструкциите за инсталиране на газовата печка е посочено по-голямо разстояние, трябва да се съобразите с тези указания.

! Електрически връзки

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката, разположена във вътрешната част на аспиратора. Ако аспираторът е с щепсел, свържете го към контакт, съобразен с действащите норми и разположен на лесно достъпно място, също и след приключване на инсталацията.

Ако аспираторът не е с щепсел (директно свързване към мрежата) или щепселът не е на лесно достъпно място, след приключване на инсталацията трябва да се монтира стандартизиран двуполюсен прекъсвач, който да позволява пълно изключване от електрическата мрежа при условия на пренапрежение категория III, съгласно правилата за инсталиране.

ВНИМАНИЕ!

Преди повторно свързване на веригата на аспиратора към захранването и проверка на правилното му функциониране, винаги трябва

да се уверите, че захранващият кабел е правилно монтиран.

Инсталация на аспиратора

Аспираторът е снабден с монтажни дюбели, подходящи за повечето стени и тавани. Необходимо е да се консултирате с квалифициран техник, за да се уверите в подходящите материали в зависимост от типа стена или таван. Стената или таванът трябва да са достатъчно здрави, за да издържат теглото на аспиратора.

Работа на аспиратора

Аспираторът е оборудван с контролен панел с регулиране на скоростта на смукателната турбина и превключвател за осветлението на работното пространство под аспиратора.

Поддръжка

Почистване на аспиратора

За почистване използвайте САМО кърпа, напоена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ! Избягвайте продукти, съдържащи абразивни вещества. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Маслен филтър

Фиг. 1

Улавя мастните частици, отделяни при готвене.

Трябва да се почиства поне веднъж месечно с неабразивен почистващ препарат, на ръка или в съдомиялна машина на ниска температура и кратък цикъл на миене.

Миенето в съдомиялна машина на металния мазнинен филтър може да причини леко обезцветяване, което не влошава работните му параметри.

За да извадите мазнинния филтър, издърпайте пружинната дръжка.

Въгленов филтър (само за версии с филтриране)

Фиг. 2

Улавя неприятните миризми от готвене.

Насищането на филтъра настъпва след по-кратък или по-дълъг период на употреба в зависимост от вида на кухнята и редовността на почистване на мазнинния филтър. Въгленовият филтър трябва да се сменя във всеки случай след не повече от четири месеца.

НЕ мийте и не регенерирайте филтъра.

Сменете мазните филтри.

Монтирайте въгленовите филтри върху корпуса на двигателя.

Проверете дали щифтовете на корпуса на двигателя съответстват на отворите, след това завъртете филтъра по посока на часовниковата стрелка, докато се заключи.

За демонтаж извършете действията в обратен ред.

Монтирайте отново мазните филтри.

Смяна на крушките

Фиг. 1

Преди извършване на каквито и да е операции по поддръжка на уреда, изключете аспиратора от електрическата мрежа.

Внимание! Не докосвайте крушките, докато са горещи.

За да получите достъп до гнездата на крушките, отстранете капака A.

Сменете повредената крушка.

Използвайте само LED крушки макс. 3W-E14. Повече подробности са посочени в приложението „ILCOS D“ (позиция „1d“).

Ако осветлението не работи, първо проверете дали крушките са монтирани правилно. Ако след тази проверка осветлението все още не работи, свържете се с техническия сервиз.

САМО при някои продукти:

Като допълнителен аксесоар е включен обратен клапан за дим, който трябва да се монтира. Ако инсталационните условия го изискват (напр. липса на защита от случайно влизане на въздух отвън), при монтиране на изпускателната тръба поставете клапана в съответния отвор на съединителя за изходящ въздух.

Производителят отказва да поеме каквато и да е отговорност за евентуални дефекти, щети или запалване на аспиратора, причинени от неспазване на тези инструкции. Аспираторът е проектиран за отвеждане на дим и пари при готвене и е предназначен само за домашна употреба.

Забележка: Частите, обозначени със символ "(*)", са незадължителни аксесоари, които се доставят само за някои модели, или недоставени части, които трябва да се закупят отделно.

Смяна на крушките

• Преди каквото и да е почистване или поддръжка, изключете аспиратора от електрическата мрежа, като го извадите от контакта или изключите главния прекъсвач на дома.
• При всякакви дейности, свързани с инсталация или поддръжка, използвайте защитни ръкавици.
• Този уред може да се използва от деца над 8 години и лица с намалени физически, сетивни или умствени способности, или лица без опит и знания, само ако са под постоянно наблюдение или са инструктирани за безопасна употреба на продукта и са запознати с рисковете, свързани с употребата му.
• Трябва да се уверите, че децата не си играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението трябва да е достатъчно проветрявано, ако аспираторът се използва заедно с други уреди на газ или други горива. Вътрешните и външните части на аспиратора трябва да се почистват често (поне веднъж месечно), като се спазват изричните указания в инструкциите за поддръжка.
• При неспазване на инструкциите за почистване на аспиратора и смяна и почистване на филтрите съществува опасност от пожар.
• Строго е забранено да приготвяте храна на открит огън под аспиратора.
• При смяна на крушката използвайте само типа крушка, посочен в това ръководство, в

частта за поддръжка/смяна на крушките. Използването на открит огън може да повреди филтрите и да причини пожари, затова никога не трябва да се използва огън.

Обърнете специално внимание при пържене, тъй като прегрялото олио може да се възпламени.

ВНИМАНИЕ: Ако плотът за готвене е в действие, достъпните части на аспиратора могат да станат много горещи.

• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• По отношение на техническите и безопасни мерки за отвеждане на дима, следвайте точно разпоредбите на съответните местни органи.
• Отвежданият въздух трябва да се отвежда в тръба, използвана за отвеждане на дим от уреди, работещи с газ или други горива.
• Не използвайте и не оставяйте аспиратора без правилно монтирани крушки, тъй като съществува опасност от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът никога не трябва да се използва като опорна повърхност, освен ако не е изрично предназначен за това.
• При монтажа използвайте само монтажните винтове, доставени с уреда.
• Ако винтовете не са включени в комплекта, закупете подходящ тип винтове. Използвайте винтове с правилната дължина, съгласно указанията в инструкциите за монтаж. При съмнение се обърнете към оторизиран сервиз или се консултирайте с квалифициран персонал.

ВНИМАНИЕ!

При липса на монтаж на винтове и крепежни елементи съгласно указанията в това ръководство може да възникне опасност от електрически произход. Не използвайте с програматор, таймер, дистанционно управление или друго устройство, което се активира автоматично.

Този уред е маркиран в съответствие с европейската директива 2012/19/EC за изхвърляне на електрическо и електронно оборудване (WEEE). Като осигурите правилното изхвърляне на този продукт, вие ще помогнете да се предотвратят потенциални негативни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно изхвърляне.

Символът върху продукта или върху придружаващите го документи показва, че този уред не трябва да се изхвърля с битовите отпадъци. Уредът трябва да се предаде в пункт за рециклиране на електрическо и електронно оборудване.

Изхвърлянето трябва да се извърши в съответствие с местните разпоредби за опазване на околната среда, отнасящи се до изхвърлянето на отпадъци.

За по-подробна информация относно обработката, оползотворяването и рециклирането на този продукт се обърнете към съответния местен орган, службата за битови отпадъци или магазина, от който сте закупили продукта.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Специален международен комитет по радиосмущения, бел. прев.) Препоръки за правилна употреба с цел намаляване на въздействието върху околната среда:

Включете аспиратора на минимална скорост, когато започнете да готвите, и го оставете да работи няколко минути след като приключите с готвенето. Увеличете скоростта само при наличие на прекомерно количество дим или пара и използвайте усилена скорост (i) само в екстремни ситуации. Сменете въглеродния(те) филтър(и), ако е необходимо, за да поддържате ефективността на намаляване на миризмите. Почистете мазниния(те) филтър(и), ако е необходимо, за да поддържате тяхната ефективност. Използвайте максималния диаметър на тръбната система, както е посочено в това ръководство, за оптимизиране на ефективността и минимизиране на шума.

Употреба

Аспираторът може да се използва с отвеждане на въздуха извън помещението или с рециркулационен филтър за почистване на въздуха в помещението.

Версия с отвеждане

Аспираторът е оборудван с въздуховод B за отвеждане на кухненските изпарения навън от вентилираното пространство - версия с отвеждане. (Тръбопроводът за отвеждане на изпаренията не е част от самия аспиратор).

Внимание! Ако аспираторът е оборудван с въглероден филтър, той трябва да бъде отстранен.

Версия с филтриране

В случай че не е възможно да се отвеждат готварските изпарения и пари навън, аспираторът може да се използва във версия с филтриране, като се монтира дефлектор F на комина и един или повече въглеродни филтъра (в зависимост от модела); изпаренията и парите се връщат обратно в кухнята през горната решетка H.

Внимание! Ако аспираторът не е оборудван с въглероден филтър, той трябва да бъде поръчан и монтиран преди използването на уреда.

Моделите без смукателен мотор се доставят само във версия с отвеждане и трябва да бъдат свързани към външно смукателно устройство. (Не е част от доставката).

Инструкциите за свързване са дадени заедно с периферното смукателно устройство.

Инсталация

Минималното разстояние между опората на съда за готвене върху плот и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см при електрически котлони и 65 см при газови или смесени котлони.

Ако инструкциите за инсталиране на газовото готварско оборудване изискват по-голямо разстояние, трябва да се спазват.

! Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, разположена вътре в корпуса. Ако корпусът е оборудван с щепсел, достатъчно е да го включите в контакт, отговарящ на действащите норми, който се намира на лесно достъпно място дори след монтажа. Ако корпусът не е оборудван с щепсел (директно свързване към мрежата) или контактът не се намира на лесно достъпно място дори след монтажа, трябва да се използва двуполюсен прекъсвач, отговарящ на нормите, който гарантира пълно изключване от мрежата при условия на категория на пренапрежение III, в съответствие с правилата за инсталиране.

ВНИМАНИЕ!

Преди да свържете отново веригата на аспиратора към мрежовото захранване и да проверите правилното му функциониране, винаги проверявайте дали мрежовият кабел е правилно монтиран.

Монтаж

Аспираторът се доставя със специални дюбели, които са подходящи за окачване на повечето видове таванни конструкции. Въпреки това, монтажът трябва да се извърши от квалифициран специалист, който да прецени дали тези дюбели са подходящи за конкретния тип и материал на таванната конструкция. Той също така трябва да оцени носещата способност на тавана за аспиратора.

Работа

Аспираторът е оборудван с контролен панел за управление на скоростта на изсмукване и включване на осветлението на работната повърхност.

Поддръжка

Почистване

За почистване трябва да се използва САМО кърпа, напоена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ НИКАКВИ ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Obr.1

Zadržuje частици мазнина, които се отделят при готвене.

Масленият филтър трябва да се почиства 1 път месечно.

Може да се почиства ръчно с мек почистващ препарат или в съдомиялна машина при най-ниска температура и кратък цикъл.

Демонтажът на масления филтър е показан - натиснете ключалката на филтъра.

Филтър с активен въглен (само при версия с филтър)

Obr.2

Този филтър абсорбира неприятните миризми, които се появяват при готвене.

Насищането на въгления филтър настъпва след повече или по-малко продължителна употреба, т.е. зависи от вида на кухнята и редовното почистване на филтъра срещу мазнини. Във всеки случай е необходимо да се замени патронът най-късно на всеки 4 месеца.

НЕ МОЖЕ да се мие или регенерира.

Извадете филтрите срещу мазнини.

Разхлабете филтрите, покриващи двигателя.

Проверете дали щифтовете R на конвейера съвпадат с отворите S, след това завъртете по посока на часовниковата стрелка до упор или

За демонтаж процедирайте по обратния начин.

Поставете отново филтрите срещу мазнини.

Смяна на крушки

Фиг. 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете осветителните тела, проверете дали са изстинали.

За достъп до отделението за осветителните тела, отстранете капака A.

Сменете повредената крушка.

Използвайте само LED крушки макс. 3W E14. Повече подробности ще намерите в приложения лист "ILCOS D" (буквено-цифрова позиция "1d").

Ако осветлението не работи, преди да се обадите на сервиза, проверете дали сте поставили правилно крушките в гнездата.

САМО при някои модели:

Като опционален аксесоар за монтаж се доставя възвратен клапан за изпарения. Ако условията на монтажа го изискват (например: липсва защита от случайно проникване на течение отвън), поставете клапана в съответния отвор за изхода на въздуха преди монтажа на въздуховода.

Стриктно спазвайте инструкциите, дадени в това ръководство. Производителят отказва всякаква отговорност за евентуални щети, повреди, неизправности или запалване на аспиратора, причинени от неспазване на тези предписания. Аспираторът служи изключително за отвеждане на парите и миризмите, възникващи при готвене, и е предназначен само за домашна употреба.

Забележка: Частите, обозначени със символа "(*)", са опционални аксесоари, доставяни само при някои модели или части, които не се доставят, могат да бъдат закупени.

Предупреждения

• Преди всяко почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на апартамента.
• За всички операции по монтаж и поддръжка използвайте работни ръкавици. Уредът може да се използва от деца на възраст не по-малко от 8 години и от лица с намалени физически, сетивни или умствени способности, или с липса на опит и знания, ако са под подходящ надзор или са получили инструкции за безопасно използване на уреда и разбират свързаните с него опасности.
• Децата трябва да бъдат контролирани, за да не си играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва едновременно с уреди, изгарящи газ или други горива.
• Аспираторът трябва редовно да се почиства отвътре и отвън (поне веднъж месечно), като във всеки случай спазвайте указанията, изрично посочени в инструкциите за поддръжка. Неспазването на нормите за почистване на аспиратора и смяна/почистване на филтрите може да причини пожар. Строго е забранено да се готви на открит пламък под аспиратора.

на пламък.

• При смяна на крушката използвайте само типа крушка, посочен в раздела „Поддръжка/Смяна на крушка“ в това ръководство. Използването на открит огън уврежда филтрите и може да причини пожар, затова трябва да се избягва във всички случаи. Пърженето трябва да се извършва под контрол, за да не се запали прегрялото олио. ВНИМАНИЕ: Когато плотът за готвене е в действие, достъпните части на аспиратора могат да се нагреят.
• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• Що се отнася до техническите и безопасностни мерки, които трябва да се вземат за отвеждане на парите, стриктно спазвайте разпоредбите, установени от компетентните местни органи.
• Отработеният въздух не трябва да се отвежда в тръба, използвана за изпускане на дим от уреди, изгарящи газ или други горива. Не използвайте аспиратора без правилно монтирани крушки поради възможен риск от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът никога не трябва да се използва като опорна повърхност, освен ако не е изрично посочено.
• Използвайте само монтажните винтове, доставени с продукта, за инсталация или, ако не са включени в доставката, купете подходящия тип винтове.
• Използвайте правилната дължина на винтовете, която е посочена в инструкциите за монтаж.
• Ако не сте сигурни, консултирайте се с оторизиран сервизен център или подобен квалифициран персонал.

ВНИМАНИЕ!

• Липсваща инсталация на монтажни винтове или средства в съответствие с тези инструкции може да причини токов удар. Не използвайте с програмиращо устройство, таймер, отделно дистанционно управление или каквото и да е друго устройство, което се активира самостоятелно.

Този уред е маркиран в съответствие с европейската директива 2012/19/EC за изхвърляне на електрическо и електронно оборудване (WEEE).

Като се уверите, че този продукт е бил изхвърлен правилно след края на своя живот, потребителят допринася за предотвратяването на възможни отрицателни последици за околната среда и здравето.

Символът върху продукта или върху придружаващата го документация предупреждава, че с този продукт не трябва да се третира като с домакински отпадък, а трябва да бъде предаден на съответното място за събиране за рециклиране на електрически и електронни уреди. Отървете се от него, като спазвате местните закони за изхвърляне на отпадъци. За по-подробна информация относно третирането, възстановяването и рециклирането на този продукт, свържете се с местните власти, службите за събиране на домакински отпадъци или магазина, от който е закупен продуктът.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Специален международен комитет по радиосмущения, бел. прев.)

Препоръки за правилна употреба с цел намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост, когато започнете да готвите, и го оставете да работи няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим и пара и използвайте висока скорост (скорости) само в екстремни ситуации. Сменете въгленовия филтър, ако е необходимо, за да поддържате добра ефективност на намаляване на миризмите. Почистете мазниния филтър, ако е необходимо, за да поддържате неговата ефективност. Използвайте максималния диаметър на тръбопроводната система, ако е посочено в това ръководство, за оптимизиране на ефективността и минимизиране на шума.

Употреба

Аспираторът е предназначен за използване с изсмукване извън помещението или с рециркулационен филтър за почистване на въздуха в помещението.

Версия с изсмукване

Аспираторът е оборудван с горен изход за въздух B за отвеждане на дима навън (изпускателна тръба и монтажни ленти не са включени).

Внимание! Ако аспираторът е оборудван с въгленов филтър, той трябва да бъде отстранен.

Версия с филтър

В случай, че не е възможно да се отвеждат кухненските дим и пари навън, може да се използва абсорбаторът в режим с филтър, като се монтира огъване F на димоотвода и един или повече въгленови филтри (в зависимост от модела), като димът и парите се рециклират в кухнята през горната решетка H.

Внимание! Ако абсорбаторът не е оборудван с въгленов филтър, той трябва да бъде поръчан и монтиран преди употреба.

Моделите без смукателен мотор служат само в режим на изсмукване.

Те трябва да бъдат свързани към външен смукателен блок (не е доставен).

Инструкциите за свързване са доставени с външния смукателен блок.

Монтаж

Фиг. 3

Минималното разстояние между опората на съда за готвене на плот и най-ниската част на абсорбатора не трябва да бъде по-малко от 50 см за електрически котлони и 65 см за газови или комбинирани/смесени котлони.

Ако инструкциите за инсталиране на газовото устройство препоръчват по-голямо разстояние, трябва да се спазват тези инструкции.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, разположена вътре в абсорбатора. Ако абсорбаторът е снабден с щепсел, просто го включете в контакт, отговарящ на действащите норми, който се намира на лесно достъпно място дори след монтажа. Ако абсорбаторът не е снабден с щепсел (директно свързване към мрежата) или контактът не е на лесно достъпно място след монтажа, е необходимо да се използва двуполюсен прекъсвач, отговарящ на нормите, който гарантира пълно изключване от мрежата при условия на пренапрежение категория III, съгласно правилата за инсталиране.

ВНИМАНИЕ!

Преди да свържете отново веригата на абсорбатора към мрежата и да проверите правилното функциониране, винаги проверявайте дали мрежовият кабел е монтиран правилно.

Монтаж

Абсорбаторът е оборудван с монтажни скоби, подходящи за повечето видове стени/тавани. Въпреки това е необходимо да се консултирате с квалифициран техник, за да потвърди годността на материалите в зависимост от типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на абсорбатора.

Работа

Аспираторът е оборудван с контролен панел за управление на скоростта на аспирация и за управление на осветлението за осветяване на работната повърхност за готвене.

Поддръжка

Почистване

При почистване трябва да се използва САМО кърпа, навлажнена с неутрални течни почистващи препарати.

НЕ ИЗПОЛЗВАЙТЕ НИКАКВИ ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фиг. 1

Улавя мастните частици, отделяни по време на готвене.

Трябва да се почиства веднъж месечно с неабразивни почистващи препарати, на ръка или в съдомиялна машина при ниска температура и кратък цикъл на миене.

При миене в съдомиялна машина металният мазнинен филтър може да избелее, но филтриращите му свойства изобщо не се променят.

За да свалите мазнинните филтри, издърпайте пружинната кука.

Въгленов филтър (само за версия с филтър)

Фиг. 2

Улавя неприятните миризми, отделяни по време на готвене.

Насищането на филтъра с въглен става след повече или по-малко продължителна употреба, т.е. зависи от вида на кухнята и редовното почистване на мазниноуловителния филтър. Във всеки случай е необходимо да се замени филтърът приблизително веднъж на 4 месеца. Той НЕ МОЖЕ да се мие или регенерира.

Демонтирайте мазниноуловителния филтър.

Монтирайте филтрите така, че да покриват мотора.

Проверете дали щифтовете R на водача съответстват на отворите S, накрая завъртете по посока на часовниковата стрелка до блокиране.

или

за сглобяване процедирайте в обратна посока.

Монтирайте отново мазниноуловителния филтър.

Смяна на крушките

Фиг.1

Изключете аспиратора от електрическата мрежа.

Внимание! Преди да докоснете крушките, уверете се, че са изстинали.

За достъп до пространството на крушката, демонтирайте капака A.

Сменете повредената крушка.

Използвайте само LED крушки макс. 3W-E14. Допълнителни подробности ще намерите в приложения лист "ILCOS D" (буквено-цифрова позиция "1d").

Ако осветлението не работи, преди да се обадите на сервиза, проверете дали крушките са поставени правилно в гнездото.

IBA при някои продукти:

Като опционална принадлежност в оборудването се доставя възвратен клапан за дим. Ако при монтажните условия това се счита за необходимо (напр. ако липсват защитни капаци срещу случайно повторно проникване на въздушни течения отвън), поставете го в съответното гнездо вътре в съединителя на изхода за въздух, преди монтажа на изпускателната тръба за дим.

Инструкциите в това ръководство трябва стриктно да се спазват. За всякакви грешки, щети или пожари, произтичащи от неспазване на инструкциите, производителят не носи отговорност. Аспираторът е предназначен за отвеждане на готварски пари и дим, само за битова употреба.

Забележка: Частите, отбелязани с (^*), са опционални аксесоари, които са принадлежности само на някои модели, или части, които не са включени в опаковката и трябва да се закупят отделно.

Предупреждение

Преди започване на каквато и да е операция по почистване или поддръжка, уредът трябва да бъде изключен от електрическата мрежа! Извадете щепсела на уреда или изключете главния прекъсвач на домакинското табло! - При всички монтажни и поддържащи работи използвайте защитни ръкавици! - Уредът може да се използва от деца над 8 години, както и от лица с намалени физически, сетивни или умствени способности, или без опит и знания, само ако са под надзор или са получили инструкции относно безопасното използване на уреда и разбират опасностите, свързани с употребата му! - Не позволявайте на деца да си играят с уреда! Почистването и поддръжката на уреда не трябва да се извършват от деца без надзор! - При едновременна употреба на аспиратора с други уреди, работещи с газ или други горива, трябва да се осигури подходяща вентилация на помещението! - Аспираторът трябва да се почиства редовно, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО)

редовно!

• Винаги спазвайте инструкциите за поддръжка, посочени в ръководството!
• Пренебрегването на инструкциите за почистване на аспиратора, както и смяната и почистването на филтрите, може да причини пожар! Забранено е приготвянето на храна на открит огън под аспиратора!
• За смяна на крушката използвайте само крушка от типа, посочен в раздела „Поддръжка – Смяна на крушката“ в това ръководство!

Използването на открит огън уврежда филтрите и може да причини пожар, затова винаги трябва да се избягва използването на открит огън!

Не оставяйте готвенето без надзор, защото прегрялото олио може да се запали!

ВНИМАНИЕ! По време на работа на аспиратора достъпните части могат да се нагреят!

• Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно завършен!

Спазвайте стриктно местните разпоредби относно необходимите технически и безопасни мерки за отвеждане на дима! Не отвеждайте въздуха в комин, който се използва за отвеждане на дим от газови или други горивни уреди! - Не използвайте аспиратора с неправилно монтирана лампа и не го оставяйте без лампа, тъй като това може да причини токов удар! - Никога не използвайте аспиратора без монтирана решетка! - НИКОГА не използвайте аспиратора като опора, освен ако употребата му за тази цел не е изрично указана! - За монтажа използвайте само приложените към уреда винтове. Ако винтовете не са включени в комплекта, осигурете подходящите винтове! Използвайте винтове с подходяща дължина, както е посочено в инструкциите за монтаж! При съмнение се консултирайте със сервиза или с квалифициран персонал!

ВНИМАНИЕ!

Неправилното поставяне на винтовете и

крепежните елементи, различно от указаното в инструкциите, може да причини токов удар!

• Не използвайте уреда с програматор, таймер, отделно дистанционно управление или друго устройство, което се включва автоматично.

Маркировката върху уреда отговаря на изискванията на Европейската директива 2012/19/EC за отпадъци от електрическо и електронно оборудване (WEEE).

С правилното изхвърляне на продукта вие помагате да се избегнат възможните отрицателни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно третиране на отпадъците.

Символът, поставен върху продукта или върху придружаващите го документи,

показва, че този продукт не трябва да се третира като битов отпадък. Вместо това продуктът трябва да се предаде в някой от пунктовете за рециклиране на електрическо и електронно оборудване.

При изхвърляне спазвайте местните разпоредби за опазване на околната среда относно отстраняването на отпадъци.

За повече информация относно третирането, оползотворяването и рециклирането на продукта се обърнете към общинската администрация, фирмата за управление на битови отпадъци или магазина, от който сте закупили продукта.

Уредът е проектиран, произведен и проверен в съответствие със следните стандарти:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнитна съвместимост (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Съвети за правилна употреба, които спомагат за намаляване на вредното въздействие върху околната среда: Включете аспиратора на минимална скорост, когато започвате готвене, и го оставете да работи още няколко минути след приключване на готвенето. Включвайте по-висока скорост само когато се образува голямо количество дим или пара по време на готвене, и използвайте турбо скоростта само ако действително е необходима. Сменяйте въгленовите филтри, когато уредът покаже, че е необходимо, за да осигурите ефективно поглъщане на миризмите. За да поддържате правилната филтрираща способност, сменяйте мазнинния филтър, когато уредът ви предупреди. За повишаване на ефективността и намаляване на шума е препоръчително да използвате максималните диаметри на тръбите, посочени в настоящото ръководство.

Употреба

Аспираторът е проектиран да работи в режим с отвеждане на въздуха

навън, или в режим с филтриране и рециркулация на въздуха.

Режим с отвеждане на въздуха

Аспираторът има горен отвор B за отвеждане на дима навън (за версията с отвеждане – тръбата и скобите за закрепване не са включени в комплекта).

Внимание! Ако аспираторът е с въгленов филтър, той трябва да се отстрани!

Версия с филтър

Ако димът и парите от готвенето не могат да бъдат изведени навън, аспираторът може да се използва в режим на рециркулация, като се монтира дефлектор F и един или повече въгленови филтъра (в зависимост от закупения модел), така че димът и парите да се връщат обратно през горната решетка H.

Внимание! Ако аспираторът не е с въгленов филтър, той трябва да се поръча и да се монтира преди пускане в експлоатация.

Модели без мотор: Работят само в режим с отвеждане и трябва да бъдат свързани към външен вентилатор (не е включен в комплекта).

Инструкцията за свързване е приложена към вентилатора.

Монтаж

Фигура 3

Минималното разстояние между повърхността на готварската печка и долната част на кухненския аспиратор не трябва да бъде по-малко от 50 cm за електрическа готварска печка и 65 cm за газова или смесена готварска печка.

Ако в инструкциите за монтаж на газовата готварска печка е посочено по-голямо разстояние, то трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да бъде същото като напрежението, посочено на табелката с технически данни, разположена вътре в аспиратора. Ако аспираторът е с щепсел, свържете го към лесно достъпен контакт, отговарящ на действащите стандарти, дори и след монтажа. Ако аспираторът няма щепсел (директно свързване към мрежата) или контактът не е лесно достъпен, монтирайте стандартен прекъсвач с контактна междина, дори и след монтажа, който осигурява пълно изключване от мрежата при условия на пренапрежение категория III, съгласно правилата за инсталиране.

ВНИМАНИЕ!

Преди да включите аспиратора към мрежата и да проверите дали работи правилно, винаги проверявайте дали мрежовият кабел е инсталиран правилно.

Монтаж

Аспираторът е оборудван с дюбели, подходящи за повечето стени/тавани.

Въпреки това, консултирайте се със специалист дали материалите са подходящи за конкретната стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Аспираторът разполага с контролен панел с регулатор на мощността на засмукване и превключвател за осветлението на готварската печка.

Поддръжка

Почистване

За почистване използвайте САМО влажна кърпа, напоена с неутрален течен препарат. НЕ СА НЕОБХОДИМИ НИКАКВИ ИНСТРУМЕНТИ ЗА ПОЧИСТВАНЕ. Избягвайте препарати, съдържащи абразивни вещества. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър - фигура 1

Възпира мазнините, произтичащи от готвенето.

Веднъж месечно трябва да се мие с агресивен почистващ препарат, на ръка или в съдомиялна машина, на ниска температура и кратък цикъл.

Миенето в съдомиялна машина може да причини

обезцветяване на мазниния филтър, но това не променя ефективността му.

За да свалите мазниния филтър, издърпайте пружинната кука.

Въгленов филтър (само за версия с рециркулация)

Фигура 2

Задържа неприятните миризми от готвенето.

Насищането на въгленовия филтър става за повече или по-малко дълго време, в зависимост от типа на печката и редовността на почистване на мазниния филтър. Във всеки случай вложката трябва да се сменя поне на всеки четири месеца.

НЕ може да се пере или регенерира.

Свалете мазнините филтри.

Монтирайте филтрите.

Проверете дали шплинтовете R на дефлектора съвпадат с овалните отвори S, след което завъртете по посока на часовниковата стрелка до спиране.

За демонтаж извършете същото в обратен ред.

Монтирайте отново мазнините филтри.

Преди започване на каквато и да е поддръжка, изключете захранването на аспиратора и го изключете от мрежата.

Внимание! Преди да докоснете лампите, уверете се, че са изстинали.

До частта на лампата се достига, като се отстрани капакът A.

Сменете повредената лампа.

Използвайте LED лампи с макс. 3W-E14. За повече информация вижте приложения лист "ILCOS D" (позиция "1d" с букви и цифри).

Ако осветлението не работи, преди да се обадите на техническата служба, проверете дали крушките са поставени правилно в гнездото.

Само за някои модели:

По избор доставяме в комплекта възвратна клапа за дим, която трябва да се монтира. Ако условията на монтажа го изискват (например при липса на защитни елементи срещу случайно проникване на въздушни течения отвън), клапата трябва да се постави в съединителя за извеждане на въздуха преди монтажа на тръбата за отвеждане на дима.

Спазвайте стриктно инструкциите за монтаж. Производителят не носи отговорност за евентуални неизправности, повреди или счупвания на уреда, възникнали в резултат на неспазване на инструкциите в настоящото ръководство. Аспираторът е проектиран за отвеждане на дима и парите, които се отделят при готвене, и е предназначен само за битова употреба.

Забележка: Частите, обозначени със символа "(") са опционални и се доставят само с някои модели или трябва да бъдат закупени отделно.

Предупреждения

- Преди каквато и да е дейност, свързана с почистването или поддръжката, изключете аспиратора от електрическата мрежа, като извадите щепсела от контакта или изключете главния прекъсвач на инсталацията. - При извършване на всички операции, свързани с инсталацията и поддръжката, използвайте защитни ръкавици. - Уредът може да се използва от деца на възраст не по-ниска от 8 години и лица с намалени физически, сетивни или умствени възможности или хора без опит или без необходимите познания, но при условие че са под наблюдение или са получили необходимите инструкции за безопасно използване на уреда и свързаните с него опасности. Не позволявайте на децата да си играят с уреда! - Почистването и поддръжката не трябва да се извършват от деца без наблюдението на възрастен. - Помещението трябва да има достатъчна вентилация, когато аспираторът се използва едновременно с други уреди на газ или други горива. - Аспираторът трябва да се почиства често, както отвътре, така и отвън

(Поне веднъж месечно).

• Пидьрхайте се към Инструкциите за посочените в наръчника за поддръжка!
• Неспазването на инструкциите за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.
• Строго забранено е приготвянето на ястия фламбе под аспиратора. За да подмените лампите, използвайте само тези, които са посочени в раздел "Поддръжка/Подмяна на лампите", както е посочено в настоящия наръчник за експлоатация.

Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва.

Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като прегретото олио може да се възпламени.

ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се нагреят.

Не свързвайте уреда към електрическата мрежа, преди да сте приключили окончателно с монтажа.

• Що се отнася до техническите размери и мерките за безопасност, които трябва да проверите за отвеждането на димните газове, във всички случаи трябва да се придържате стриктно към правилата, предвидени в регламентите на компетентните местни власти.
• Аспираторът не трябва да се свързва към тръбопроводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди, работещи с газ или други видове гориво.
• Не използвайте и не оставяйте аспиратора без правилно монтирани лампички, поради евентуален риск от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът не трябва никога да се използва като опорна повърхност, освен ако това не е специално указано. При монтажа използвайте само фиксиращите болтове, които са доставени заедно с уреда, или ако има такива.

Затегнете подходящите болтове.

• Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране.
• При наличие на съмнения, моля свържете се с оторизиран сервиз за техническо обслужване или квалифициран персонал.

ВНИМАНИЕ!

• Неправилното инсталиране на болтовете механизмите за фиксиране в съответствие с настоящата инструкция може да доведе до риск от електрически удар. Не използвайте с програматор, таймер, отделно дистанционно управление или друго устройство, което се активира автоматично.

Този уред отговаря на изискванията на:

• Европейската директива 2012/19/ЕС
• Waste Electrical and Electronic Equipment (WEEE).

Уверете се, че този уред е рециклиран по подобаващ начин, за да допринесете за опазването на околната среда и вашето здраве.

Символът върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде изхвърлян за домашен отпадък, а трябва да бъде предаден на специално пригодените за тази цел пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативни разпоредби за преработка и изхвърляне. За по-подробна информация връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домакински отпадъци или магазинът, в който сте закупили този уред.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предложение за правилна употреба, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете готвенето и го оставете да работи няколко минути след приключване на готвенето. Увеличете скоростта само в случай на голямо количество дим и пари. Използвайте увеличените скорости само в екстремни ситуации. Сменяйте филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате добра ефективност на намаляване на миризмите. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за

да поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаметър на системата за отвеждане на въздуха, посочен в това ръководство, за оптимизиране на ефективността и за намаляване на шума.

Употреба

Аспираторът има следното предназначение: всмуква и отвежда или филтрира въздуха, като едновременно с това и го рециклира.

Аспираторът е снабден с отвор "В" в горната част, през който излиза димът (изходната тръба и аксесоарите за изсмукване не са включени).

Аспираторите са снабдени с отвор "В" в горната част, през който излиза димът (изходната тръба и аксесоарите за експлоатация не са включени).

Внимание! Ако аспираторът е снабден с филтър с активен въглен, той трябва да бъде свален.

Фиг. 1 Версия.

В случай, че не е възможно отвеждането на дима и парата, които се отделят при готвене, можете да използвате аспиратора във вариант на филтрираща версия, като монтирате филтъра F във вентилационната тръба и един или няколко филтъра с активен въглен (в зависимост от вашия модел). По този начин димът и парата се засмукват през горните вентилационни решетки.

ВНИМАНИЕ! Ако аспираторът не е снабден с филтър с активен въглен, той трябва да бъде прибран и монтиран преди употребата на уреда.

Моделът без аспиратори мотор е предназначен за работа само във вариант на аспирация. Вентилът и тръбата трябва да бъдат свързани към непрекъснато аспирационно звено, което се закупува отделно.

Инструкциите за свързване се доставят заедно с периферно аспириращо звено.

Монтиране

Фиг. 3

Минималното разстояние между повърхността, на която се поставят съдовете за готвене, и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50 см в случай на електрически и не по-малко от 65 см, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има предвид.

! Внимание. Връзка

Мрежата трябва да отговаря на парникеното, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с цепка за свързване на аспиратора към комин, съответстваща на действащите норми, намазва се с леко достъпно масло преди и след приключване на монтажа. Ако не е снабден с цепка (фиктивно свързване към мрежата), или цепката не е на достъпно място, след

приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свърхнапрежение III, в съответствие с правилата за монтиране.

ВНИМАНИЕ!

Преди да свържете аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва.

МОНТАЖ

Преди да се посветите на квалифициран техник, за да сте сигурни, че доставените аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни, за да издържат на натоварването.

Начин на употреба

Аспираторите са снабдени с командно табло с възможност за регулиране скоростта на аспириране и предварително задаване на осветлението на готварския плот.

Поддръжка

Почистване.

За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрален топъл почистващ препарат. НЕ използвайте инструменти или прибори за почистване!

Избягвайте препарати, които съдържат абразивни частици. Не използвайте спирт!

Филтър за мазнини

Фиг. 1

Филтърът задържа мазните частици, отделени при готвене.

Използвайте само неутрални препарати. Може да се повреди машината при ниска температура и кратък режим на изпиране.

Промяната на филтъра може да изисква наличието на специални инструменти, но това никак не е задължително условие за филтъра.

За да разглобите филтъра за мазнините, преминете фрикцията с пружинния механизъм.

Филтърът е активен въглен (само за филтриране на версия)

Фиг.2

Задръжте инерционните пръстени, които се отделят при първото преместване.

Филтърът с активен въглен се запува приблизително след определен период на използване в зависимост от данните от готвенето и от това колко често почиствате филтъра.

Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за заспиване на филтъра показва, че е необходимо.

Не се мие, нито може да се използва повторно.

Отстранете филтъра за мазнини.

Монтирайте филтрите, които покриват корпуса на мотора.

Уверете се, че болтовете и върху улея съвпадат с отворите S, след това завъртете по посока на часовниковата стрелка докато се завърти.

За да разглобите филтрите, изпълнете операциите в обратен ред.

Монтирайте отново филтрите за мазнините.

Горна част на елемента. Крушки

Фиг.1

Изключете уреда от елемента. Мрежата.

Внимание! Преди да вземете в ръка е. Крушките проверете дали са изправни.

За тази цел отворете разпределителя А.

Сменете повредената лампа.

Използвайте единствено лампи LED с максимална мощност 3W-E14. За допълнителна информация, консултирайте приложената инструкция "ILCOS D" (цифрено-буквена позиция "1d").

Ако е. Крушките не светят, проверете дали са монтирани правилно преди да потърсите помощта на специалист.

Само е оригинален продукт:

Като допълнителен аксесоар се доставя с комплекта за инсталиране, един клапан против връщане на въздуха. Ако условията на монтажиране го изискват (напр. инсталация на защита срещу случайно навлизане на въздушен теч), поставете го на специалното седалище в колектора за извеждане на въздух, преди да инсталирате тръбата за извеждане на отработени газове.

Прочетете внимателно инструкциите, съдържащи се в това ръководство. Производителят отказва всякаква отговорност в случай на щети или пожари, причинени на уреда и произтичащи от неправилна употреба и от неспазване на инструкциите, съдържащи се в това ръководство. Уредът е проектиран за изсмукване на газове и пари, отделяни при готвене на храна, и е предназначен само за битова употреба.

Забележка: Елементите, отбелязани със символа ^*, са допълнителни аксесоари, предоставяни само за определени модели или които не са предвидени и трябва да бъдат закупени.

Предупреждение

• Преди всяка операция по почистване или поддръжка, изключете уреда от мрежата, като извадите щепсела или изключете захранването.
• Винаги носете работни ръкавици за всички операции по инсталиране и поддръжка.
• Този уред може да се използва от деца над 8 години и лица с намалени физически, сензорни или умствени способности или без опит и знания, ако са под надзор и са инструктирани относно безопасното използване на уреда и разбират рисковете.
• На децата не трябва да се позволява да манипулират контролите или да си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Мястото, където е инсталиран уредът, трябва да бъде достатъчно проветрявано, в случай че кухненският аспиратор се използва заедно с други устройства за изгаряне на газ или други горива.
• Аспираторът трябва да се почиства редовно както отвътре, така и отвън (поне веднъж месечно).
• Трябва стриктно да се спазва това, което е посочено в инструкциите за поддръжка.
• Повредата на капака за почистване на

уреда, смяната и почистването на филтрите може да предизвика пожари.

• Готвенето на храна с открит пламък директно под аспиратора е строго забранено.
• За смяна на крушките използвайте само типа крушки, посочен в раздела Поддръжка/Смяна на крушките в това ръководство.

Използването на открит пламък е вредно за филтрите и може да предизвика риск от пожар; следователно трябва да се избягва във всяка ситуация. Всяко пържене трябва да се извършва внимателно, за да се гарантира, че олиото не прегрява и не се запалва.

ПРЕДУПРЕЖДЕНИЕ: Достъпните части на аспиратора могат да станат горещи по време на употреба.

• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• По отношение на техническите и безопасни мерки, които трябва да се приемат за отвеждане на дима, е важно да се спазват стриктно местните норми.
• Системата за отвеждане на дима за този уред не трябва да се свързва към съществуваща вентилационна система, която се използва за други цели, като например отвеждане на димни газове от уреди, работещи с газ или други горива.
• Не използвайте и не оставяйте аспиратора без правилно монтирана крушка поради риск от токов удар.
• Никога не използвайте аспиратора без ефективно монтирани решетки.
• Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако това не е изрично посочено.
• Използвайте само предоставените с продукта винтове за монтаж или, ако не са включени, закупете подходящия тип винтове. Използвайте правилната дължина за винтовете, посочени в Ръководството за монтаж.
• При съмнение се консултирайте с оторизиран сервизен център или квалифицирано лице.

ВНИМАНИЕ!

• Неизползването на винтовете или монтажното устройство в съответствие с тези инструкции може да доведе до електрически опасности.
• Не използвайте с таймер, таймер за време, дистанционно управление

или друго устройство, което се активира автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/ЕО относно отпадъците от електрическо и електронно оборудване (WEEE).

Като се уверите, че този продукт се изхвърля правилно, вие допринасяте за предотвратяването на потенциални отрицателни последици за околната среда и човешкото здраве, които биха могли да бъдат причинени от неправилно изхвърляне на този продукт.

Символът върху продукта или върху документите, придружаващи продукта, показва, че той не може да се изхвърля заедно с битовите отпадъци. Той трябва да бъде предаден на подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърлянето на уреда трябва да става в съответствие с местните разпоредби за отпадъците.

За по-подробна информация относно изхвърлянето, оползотворяването и рециклирането на този продукт, моля, свържете се с местната администрация, службата за битови отпадъци или магазина, откъдето сте закупили продукта.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Препоръки за правилна употреба с цел намаляване на въздействието върху околната среда: Когато започнете да готвите, включете аспиратора на минимална скорост и го оставете да работи още няколко минути след като приключите с готвенето. Увеличете скоростта при големи количества дим или пари и използвайте усилената скорост(и) само в крайни случаи. Сменяйте въглеродния(те) филтър(и), когато е необходимо, за да поддържате оптимална ефективност на намаляване на миризмите. Почиствайте мазнината(ите) филтър(и), когато е необходимо, за да поддържате оптимална ефективност на филтъра. Използвайте максималния диаметър на тръбопровода, посочен в това ръководство, за да оптимизирате енергията и да намалите до минимум нивото на шум.

Употреба

Аспираторът е проектиран да се използва в отвеждащ вариант с външно извеждане или в рециркулационен вариант с вътрешна рециркулация.

Отвеждащ вариант

Аспираторът е оборудван с отвор в горната част B за извеждане на димните газове навън (изпускателната тръба и скобите за закрепване не са включени в доставката).

Внимание! Ако аспираторът е оборудван с въглероден филтър, той трябва да се отстрани.

Рециркулационен вариант

В случай че не е възможно извеждането на дима и парите от готвенето навън, аспираторът може да се използва в рециркулационен вариант, като се монтира дефлектор F върху комина заедно с един или повече въглеродни филтъра (в зависимост от модела); димът и парите се рециркулират през горната решетка H.

Внимание! Ако аспираторът не е оборудван с въглероден филтър, трябва да го поръчате и да го инсталирате, преди да използвате аспиратора.

Моделите, които не са оборудвани с мотор за изсмукване, работят само в отвеждащ вариант и трябва да бъдат свързани към външно изсмукващо устройство (не е включено в доставката).

Инструкциите за свързване са предоставени с външното изсмукващо устройство.

Инсталиране

Фиг. 3

Минималното разстояние между опорната повърхност на съдовете върху готварския уред и долната част на аспиратора не трябва да бъде по-малко от 50 см за електрически готварски уреди и 65 см за газови или смесени готварски уреди.

Ако инструкциите на газовия готварски уред изискват по-голямо разстояние, трябва да се съобразите с това.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката вътре в аспиратора. Ако е с щепсел, свържете аспиратора към контакт, отговарящ на действащите норми, разположен на достъпно място след монтажа. Ако не е с щепсел (директно свързване към мрежата) или щепселът не е на достъпно място след монтажа, монтирайте двуполюсен прекъсвач, отговарящ на нормите, който осигурява пълно изключване от мрежата при условия на категория на пренапрежение III, съгласно правилата за инсталиране.

ВНИМАНИЕ!

Преди да свържете веригата на аспиратора към захранването от мрежата и да проверите правилното функциониране, винаги проверявайте дали кабелът е монтиран правилно.

Монтаж

Аспираторът е оборудван с подходящи дюбели за закрепване към всички стени/тавани. Въпреки това е необходимо да се консултирате със специалист, за да се уверите в качеството на материалите и вида на стената или тавана. Стената/таванът трябва да е достатъчно дебел, за да издържи теглото на аспиратора.

Работа

Аспираторът е оборудван с команден панел, от който се променя скоростта на засмукване и се включват крушките за осветяване на плота на готварската печка.

Поддръжка

Почистване

За почистване използвайте ИЗКЛЮЧИТЕЛНО кърпа, напоена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ! Избягвайте използването на абразивни продукти. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фиг. 1

Отстранете мазнините, които се появяват по време на приготвянето на храната.

Трябва да се почиства веднъж месечно с неабразивен почистващ препарат, на ръка или в съдомиялна машина, при ниска температура и с кратък цикъл.

Металният филтър за мазнини, измит в съдомиялна машина, може да се обезцвети, но няма да загуби филтриращите си свойства.

За да демонтирате филтъра, издърпайте дръжката с пружината.

Въгленов филтър (само за версията с филтър)

Фиг. 2

Улавя неприятните миризми, които се отделят по време на готвене.

Насищането на въгленовия филтър зависи от продължителността на използване на уреда и от редовното почистване на мазнинния филтър. Във всеки случай въгленовият филтър трябва да се сменя най-малко на всеки четири месеца.

НЕ го мийте и не го използвайте повторно.

Отстранете мазнинните филтри.

Монтирайте филтрите върху корпуса на мотора.

Проверете дали отворите R на мотора съвпадат с отворите S, завъртете по посока на часовниковата стрелка, докато се заключи.

За демонтаж процедирайте в обратен ред.

Поставете обратно мазнинните филтри.

Смяна на крушките

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете крушките, уверете се, че са с висока температура.

За да достигнете до гнездата на крушките, свалете капак A.

Сменете дефектната крушка.

Използвайте изключително LED крушки с макс. 3W-E14. За повече подробности вижте приложените инструкции "ILCOS D" (буквено-цифрова позиция "1d").

Ако полилей не свети, проверете дали крушките са поставени правилно, преди да поискате техническа помощ.

САМО при някои продукти:

Клапа против обратен въздушен поток е включена като допълнителен аксесоар, която трябва да се монтира, ако е необходимо. В случай че условията на монтаж изискват инсталирането на тази клапа (напр. когато няма защитно устройство срещу случайно обратно изтичане на въздух отвън), тя трябва да се постави в специалното гнездо във вътрешността на изходящия въздуховод, преди да се монтира тръбата за отвеждане на газовете.

Уредът е предназначен за домакинска употреба. Производителят не носи отговорност за щети, загуби или пожар, възникнали при използване на уреда в резултат на неспазване на инструкциите, дадени в настоящото ръководство. Уредът служи за отвеждане на дим и пари при готвене и е предназначен само за битова употреба.

Забележка: Функциите, обозначени със знака (^*), са опционални, доставят се само при някои модели, или представляват части, които не влизат в комплекта на доставката и се закупуват отделно.

Внимание!

- Преди започване на каквато и да е операция по почистване или обслужване, изключете аспиратора от електрическата мрежа, като извадите щепсела от контакта. - За всички операции по монтаж и употреба носете работни ръкавици. - Уредът може да се използва от деца над 8 години и от лица с намалени физически, сензорни или умствени способности, или с недостатъчен опит, ако са под надзор или са инструктирани за безопасна употреба на уреда и разбират опасностите, свързани с него. - Децата трябва да бъдат под надзор и не трябва да играят с уреда. - Операциите по почистване и обслужване не трябва да се извършват от деца без надзор. - Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва едновременно с други уреди, работещи на газ или други горива. - Аспираторът трябва да се почиства както отвътре, така и отвън (поне веднъж месечно), като се спазват

указанията, дадени в инструкциите за обслужване.

• Несоблюдението на нормите за чистота на вентилационния отвор, подмяната и чистотата на филтрите увеличава риска от запалване. Строго е забранено приготвянето на храна на открит огън под аспиратора. - За смяна на лампите за осветление използвайте само лампи, посочени в раздела за смяна на лампите на това ръководство. Използването на открит пламък нанася щети на филтрите и може да доведе до запалване, поради което трябва да се избягва във всички случаи. Пърженето трябва да се извършва под надзор, за да се избегне възможността от запалване на прегряло олио. ВНИМАНИЕ: Когато повърхността за готвене работи, достъпните части на аспиратора могат да се нагорещят. Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена. Що се отнася до техническите мерки за безопасност при прилагането преди изхвърляне на парите, стриктно се придържайте към предписаното от нормалните компетентни органи.
• Всмукваният въздух не трябва да се отвежда в тръба, използвана за изхвърляне на димове от уреди, работещи на газ или други горива.
• Не използвайте аспиратора без лампи, правилно монтирани, с риск от удар от електрически ток.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът никога не трябва да се използва като опорна повърхност, освен ако не е указано изрично.
• Използвайте само винтове за фиксиране, предоставени с продукта за монтаж, или ако не са в комплекта, закупете винтове от правилния тип.
• Използвайте правилната дължина на винтовете, посочена в ръководството за монтаж. В случай на съмнение се консултирайте с оторизиран сервизен център за обслужване или с квалифициран персонал.

ВНИМАНИЕ!

• Неустановяването на съответстващи винтове и приспособления за фиксиране в съответствие с тези инструкции може да доведе до рискове от електрически произход. Не използвайте устройството с програматор, таймер, отделен дистанционен пулт или друго устройство, което се включва автоматично.

Данният продукт е маркиран в съответствие с Европейската директива 2012/19/ЕО за рециклиране на електрическо и електронно оборудване (WEEE). Осигурявайки правилното рециклиране на този продукт, вие помагате да се предотвратят потенциалните негативни последици за околната среда и човешкото здраве.

Символът върху самия продукт или върху придружаващата документация показва, че при рециклирането на този продукт с него не трябва да се третира като с обикновени битови отпадъци. Вместо това той трябва да се предаде на съответния пункт за приемане на електрическо и електронно оборудване за последващо рециклиране.

Предаването на символа трябва да се извършва в съответствие с местните правила и разпоредби за рециклиране на отпадъци.

За по-подробна информация относно правилата за боравене с такива изделия, за рециклиране и преработка, обърнете се към местните органи на властта, службата за рециклиране на отпадъци или магазина, от който сте закупили този продукт.

Устройството е разработено, изпитано и произведено в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Основни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилно използване в случай на въздействие върху околната среда: Включете изсмукването на минимална скорост, когато започвате да готвите, и го оставете да работи в продължение на няколко минути след като завършите готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари, и прибягвайте до използването на повишени скорости само в екстремни ситуации. Сменяйте въгленовия филтър, когато е необходимо, за да поддържате добра ефективност на намаляване на миризмите. Почиствайте/сменяйте мастния/те филтър(и), когато е необходимо, за да поддържате добра ефективност на мастния филтър. Използвайте максималния диаметър на системата на въздуховода, указан в настоящото ръководство, за оптимизация на ефективността и минимизация на нивата на шума.

Използване

Изсмуквачът е конструиран за работа в режим на отвеждане на въздуха навън или при рециркулация на въздуха.

Изпълнение с отвеждане на въздуха

Изсмуквачът е снабден с горен изпускателен отвор за отвеждане на димовете навън (изпълнение с отвеждане на въздуха навън – изпускателна тръба и хомути за закрепване не влизат в комплекта).

Внимание! Ако изсмуквачът е снабден с въгленов филтър, отстранете го.

Изпълнение с рециркулация на въздуха

Ако отвеждането на димове и пари от кухнята се окаже невъзможно, можете да използвате изсмуквача в режим на рециркулация при поставяне в камината на дефлектора на един или няколко въгленови филтъра (в съответствие с вашия модел); при това филтрираният въздух се рециркулира в кухнята през горната решетка.

Внимание! Ако изсмуквачът не е снабден с въгленов филтър, закупете и го инсталирайте преди използване.

Моделите изсмуквачи без моторен блок могат да работят в един режим на отвеждане на въздуха навън, поради това те трябва да бъдат свързани към външна изсмуквателна уредба (не влиза в доставката).

Инструкциите за свързване се доставят с периферния изсмукващ уред.

Инсталация

Фиг. 3

Разстоянието между долната страна на плота и опорната плоскост на готварската печка трябва да бъде не по-малко от 50 cm за електрически печки и не по-малко от 65 cm за газови или комбинирани печки.

Ако инструкциите за инсталация на газовата печка предвиждат по-голямо разстояние, вземете това предвид.

Електрическо свързване

Напрежението на стената трябва да съответства на напрежението, указано на табличката с технически данни, която е разположена вътре в уреда. Ако щепселът е снабден с вилка, включете вилката към контакта. Той трябва да отговаря на действащите правила и да бъде разположен на лесно достъпно място. Включването към контакта може да стане след монтажа. Ако щепселът не е снабден с вилка (пряко свързване към стената) или контактът не е разположен на достъпно място, също и след монтажа, тогава използвайте двуполюсен прекъсвач, осигуряващ пълно разединяване от мрежата при условия на претоварване от III категория, в съответствие с инструкциите за монтаж.

ВНИМАНИЕ!

Преди да се включите към електрическата мрежа, проверете изправността.

Функционирането е убедително в това, кой какъв план равнищно смотринрован.

Монтаж

Всяка стена или подемна DN крепление се в болшинството стен/потоков. Обаче, необходимо е да се борави с квалифициран техник, убедително в това, че материалите и подпорите за даден тип стена/поток са подходящи. Стена/поток трябва да обладава достатъчна здравина с оглед на масата на прибора.

Функциониране

Вътрешната система на нейното управление и контрол на скоростта на изходящия вентилатор и включване на светлината за осветяване на работната повърхност на плота.

Поддръжка

Почистване

За почистване използвайте само специална кърпа, напоена с неутрален течен почистващ препарат. Не използвайте никакви инструменти за почистване. Не прилагайте средства, съдържащи абразивни материали. Не прилагайте спирт!

Филтри за улавяне на мазнини

Фиг.1

Улавя частиците мазнини, изхождащи от плота.

Филтърът трябва да се почиства с неабразивни почистващи препарати, на ръка или в съдомиялна машина при ниска температура и икономичен режим.

Праховете в съдомиялната машина могат да причинят известно обезцветяване на мастния филтър, но неговата филтрираща характеристика остава абсолютно непроменена.

За да свалите мастния филтър, дръпнете към себе си дръжката на филтъра.

Въгленов филтър (само за рециркулационни уреди)

Фиг. 2

Премахва неприятните миризми от кухнята.

Насищането на въгленовия филтър става след повече или по-малко продължителен период на експлоатация, определен от вида на кухнята и честотата на почистване на мастните филтри. Във всеки случай сменяйте касетата поне на всеки 4 месеца.

Въгленовият филтър не подлежи на миене или регенерация.

Свалете филтрите за улавяне на мазнини.

Поставете въгленовите филтри върху мотора.

Проверете дали контактите R и S са свързани, след това завъртете филтъра по посока на часовниковата стрелка, докато се фиксира на мястото си.

За демонтаж на въгленовите филтри действайте в обратна посока.

Отново поставете филтрите за улавяне на мазнини.

Смяна на лампата

Фиг. 1

Отклонете прибора от електрическата мрежа.

Внимание! Преди да докоснете лампите, уверете се, че те са изстинали.

За достъпа до лампите свалете капака.

Сменете повредената лампа.

Използвайте само светлодиодни лампи с макс. мощност 3 W, с цокъл E14. За получаване на подробна информация вижте приложената листовка "LED" (евентуално-цифров код "1d").

Ако осветлението не работи, проверете правилното поставяне на лампите в гнездата, преди да се обърнете към центъра за техническа помощ.

Само при някои модели

В качеството на допълнително устройство в комплекта може да се включва възвратен клапан за димоотвод, който се монтира отделно. Ако в помещенията, в които се монтира оборудването, това се изисква (например, липса на защитен от обратен въздушен поток блок на въздуха отвън), монтирайте клапана в съответното гнездо на изходящия въздушен патръбек преди монтажа на тръбопровода за отвеждане на дима.

Внимателно спазвайте приведените в даденото ръководство инструкции. Всякакви щети, възникнали в резултат на неправилна употреба, злополука или повреда, които могат да възникнат при използване на уреда в нарушение на инструкциите, приведени в даденото ръководство, не са покрити от гаранцията. Изпускателният капак е проектиран и произведен за отвеждане на дима и парите, които се образуват при готвене, и е предназначен само за битова употреба.

Внимание: детайли, обозначени със знака (*) са допълнителни аксесоари, които се доставят само с някои модели, или детайли, които не се доставят в комплекта и трябва да се закупят отделно.

Проверка преди употреба

Преди да започнете каквато и да е операция по почистване или обслужване, изключете уреда от електрическата мрежа, като извадите щепсела от контакта или изключите общия прекъсвач на помещението.

- При операции по монтаж и обслужване използвайте защитни ръкавици. - Уредът може да се използва от деца над 8 години и от лица с намалени физически, сетивни или умствени способности, или с недостатъчен опит и знания, ако са под надзор или са инструктирани за безопасно използване на уреда и разбират опасностите. - Децата трябва да бъдат под надзор и не трябва да играят с уреда. Операциите по почистване и обслужване не трябва да се извършват от деца без надзор. - Помещението трябва да има достатъчна вентилация, когато уредът се използва едновременно с други уреди, които работят на газ или други горива. - Уредът трябва да се почиства редовно

отвътре, така и отвън (поне веднъж месечно), като се спазват указанията, дадени в инструкциите за обслужване.

При дотриманні норм освітлення та заміни освітлення фільтрів збільшується ймовірність ризику загоряння. Суворо заборонено приготування їжі на відкритому вогні. Для заміни лампочок освітлення користуватися тільки лампами, вказаними в посібнику з обслуговування/заміни лампочок цього посібника. Використання відкритого полум'я наносить збиток фільтрам і може призвести до загоряння, тому потрібно уникати в будь-якому випадку. Смаження повинно проводитися під наглядом, щоб уникнути загоряння розлитої олії. УВАГА: Коли вентиляційна поверхня працює, доступні частини можуть нагріватися. Не підключайте пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка. - Це стосується технічних заходів та заходів безпеки використання відповідно до вимог норм, суворо дотримуйтесь норм місцевих компетентних органів. - Повітряний шланг, який використовується для викиду диму, не повинен випускатися в трубу, яка використовується для викиду диму від пристроїв, що працюють на газі та їх нагрівачів. Не використовувати або замінювати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом. Ніколи не використовувати витяжку без правильно встановленої решітки! Витяжка ніколи не повинна використовуватися на горизонтальній поверхні, якщо тільки не вказано в посібнику. Використовувати гвинти для фіксації набору з продуктом для установки, якщо їх немає в наборі, придбати гвинти правильного типу. Використовувати правильну довжину гвинтів, як зазначено в посібнику з встановлення. - У випадку сумнівів, консультуватися з авторизованим

центром або з кваліфікованим персоналом.

УВАГА!

Не встановлення належних гвинтів і пристроїв для фіксації відповідно до цих інструкцій може призвести до ризику електричного ураження. Не слід використовувати з програматором, таймером, окремим пультом керування без дротів або іншим пристроєм, який вмикається автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізації електричного і електронного обладнання (WEEE). Забезпечуючи належну утилізацію цього виробу, ви допоможете попередити потенційні негативні наслідки для навколишнього середовища та здоров'я, які могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами утилізації відходів. Для більш детальної інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому ви придбали даний виріб.

Продуктът е проектиран, произведен и пуснат на пазара в съответствие с: - Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Експлоатационни качества: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна експлоатация и за намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост преди започване на готвене и го оставете да работи още няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим и пара и използвайте турбо режим в крайни случаи. За поддържане на ефективността на отвеждането на миризми, ако е необходимо, включете регенерацията на въглеродния(те) филтър(и). За поддържане на ефективността на филтъра за мазнини, ако е необходимо, включете почистването на филтъра(ите) за мазнини. Използвайте максималния диаметър на системата за отвеждане на въздуха, както е посочено в инструкциите, за оптимална ефективност и минимален шум.

Употреба

Аспираторът е проектиран за работа в режим на отвеждане на въздуха навън или в режим на филтриране с рециркулация на въздуха.

Режим на рециркулация

Аспираторът има един горен отвор за отвеждане на въздуха навън (изходяща тръба и скоби за закрепване не са включени в комплекта на доставката).

Внимание! Ако аспираторът е оборудван с въглероден филтър, задължително го отстранете.

Версия с филтриране

При невъзможност за отвеждане на въздуха от кухнята навън, можете да използвате аспиратора в режим на филтриране, като монтирате дефлектор F на комина и един или повече въглеродни филтри (в зависимост от модела). Дишмът и парите ще бъдат рециркулирани през горната решетка.

Внимание! Ако аспираторът не е оборудван с въглероден филтър, поръчайте и го инсталирайте преди употреба.

Моделите с комин без моторен блок могат да работят само в режим на отвеждане на въздуха навън, затова трябва да бъдат свързани към външна вентилационна инсталация (не е включена в доставката).

Инструкциите за свързване се доставят с предварително инсталирания блок.

Инсталация

Фиг. 3

Разстоянието от долната част на аспиратора до готварската повърхност трябва да бъде не по-малко от 50 cm при електрически котлони и 65 cm при газови или комбинирани котлони.

Необходимо е да се вземат предвид разстоянията, посочени в инструкциите за инсталация на газовата печка.

Пд'сданьdoеелктромереки

Напрежението в електромрежата трябва да отговаря на указаните характеристики на етикета, който се намира вътре в уреда. Ако в комплекта влиза щепсел за електромрежата, включете щепсела в контакт, който отговаря на съществуващите норми и се намира в достъпно място, за да може да се включи и изключи инсталацията. Ако щепселът не влиза в комплекта (вграден в електромрежата) или контактът не се намира в достъпно място, тогава инсталирайте надежден двуполюсен прекъсвач, който ще осигури пълно изключване от мрежата при условия на пренапрежение от категория III, в пълно съответствие с правилата за инсталация.

ВНИМАНИЕ!

Преди да включите отново уреда към електромрежата, проверете правилността на работата, като контролирате дали щепселът на мрежата е монтиран вярно.

Инсталация

В комплекта на уреда влизат дюбели за закрепване, предназначени за повечето типове стени/тавани. Въпреки това е необходимо да се обърнете към квалифициран техник, за да провери пригодността на материалите в зависимост от типа стена или таван. Стената/таванът трябва да бъдат достатъчно здрави, за да издържат теглото на уреда.

Функциониране

Вентилаторът е оборудван с превключвател с контрол на скоростта на въртене и контрол на светлината за осветяване на работната повърхност.

Почистване

Почистване

За да почистите уреда, използвайте мека кърпа, навлажнена с неутрален миещ препарат. Не използвайте абразивни средства или инструменти за почистване!

Не използвайте средства с абразивни материали. Не използвайте спирт!

Филтър за улавяне на мазнини

Фиг. 1

Задръжте мазнините, които се отделят при готвене, за да ги пречистите.

Използването на електрически уреди, вътре или в посудомийна машина при високи температури и с кратък цикъл.

При миене в посудомийна машина металният филтър за мазнина може да загуби цвят, но неговите характеристики с филтриращия уред не се променят.

За да извадите филтъра за мазнина, натиснете пружината на дръжката и издърпайте филтъра.

Въгленов филтър (само в режим на рециркулация)

Фиг. 2

Избира непрями защити на кухнята.

Проверката на въгленовия филтър трябва да се извършва след по-дълъг период на употреба в зависимост от типа на кухнята и редовността на почистване на филтъра за мазнина. Във всеки случай е необходимо да се замени патронът максимум на всеки шест месеца.

Не се изхвърля в обикновените отпадъци.

Смяна на филтрите за мазнина.

Да се монтират филтрите, покриващи двигателя.

Проверете, че щифтовете на транспортьора съответстват.

Завъртете филтрите по посока на часовниковата стрелка, докато се блокират.

За демонтаж, завъртете в обратна посока.

Монтирайте отново филтъра за мазнина.

Смяна на лампите.

Включете принадa към електрическия уред.

Внимание! Преди да включите лампата, трябва да се уверите, че е изключена от захранването.

Достъпът до осветителния кръг е отворен.

Сменете изгорялата лампа.

Използвайте същата лампа с максимална мощност 3W-E14. За допълнителна информация вижте раздел "ILCOS D" (позиция "1d").

Ако системата за осветление не работи, проверете връзката на лампата в гнездото, преди да се обърнете към центъра за техническа помощ.

Само в дефектни продукти:

За допълнителни аксесоари в стандартния комплект се доставя защитен клапан за дим. Ако условията за инсталация изискват такъв клапан (например: наличие на защита срещу обратен въздушен поток), поставете го в специалното гнездо на вентилационния отвор преди монтажа на тръбата за отвеждане.

Кенде, курлысы орнатылған болса, жеткілікті түрде қатты жұмыс істейді. Сорғының ішіндегі, сорғының да жүнел түрде (кем дегенде анықтама бойынша) тазалау керек, арнайы техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз. Сорғының тазалау стандарттарын және сүзгілерді дайындау және тазалау бойынша ережелер - ыстауға жеткіліксіз ерте түсіндіру мүмкін. Тамақты тікелей сорғы астында қандыруға қатаң тыйым салынады. - Затты дайындау үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Заттарды дайындау» бөлімінде көрсетілген зат түрін пайдаланыңыз. Ауыз қалпында пайдалану сүзгілер үшін зиян және ерте қауіп түсіндіру мүмкін, сондықтан оған ешқашан жол бермеу керек. Майлы тамақтан тыс қызып немесе қандырып қалуды болдырмау үшін, тамақты абайлап құйыңыз. САҚ БОЛЫҢЫЗ: Сорғының көлденең белдіктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін. - Орнату толық аяқталмағанша құрылғыны электр желісіне қоспаңыз. Будың шығуына қарсы қолданылатын.

Техникалық қауіпсіздік шараларын ескере отырып, жергілікті билік органдары белгілеген ережелерді мұқият орындау маңызды.

Осы құрылғының түтік арқылы байлау жүйесін газ немесе басқа отынды құрылғылардан шыққан бұларды шығару сияқты басқа мақсаттарда пайдалануға болмайтын кезде келген қолданыстағы жүйеге қандай қажет. Электр тоғының соғу қаупі бар жердегі затты түрде бекітілмеген сорғыны пайдаланбаңыз және қандырмаңыз. - Топтарды тіке түрде бекітілмеген сорғыға пайдаланбаңыз. Арнайы көрсетілмеген, сорғыға қатысты тіке бекітілген пайдаланбаңыз. - Тек орнату үшін еңімен берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұрандаларды тіке түрін сатып алыңыз. Бұрандалардың орнату нұсқаулығында көрсетілген түріне сәйкес пайдаланыңыз. Құмыраңыз болса, екінші қызмет көрсету бойынша хабарласыңыз немесе тіке маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ!

-Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнату электр қауіптерге екені мүмкін. - Бағдарламамен, таймермен, блек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданыңыз.

Электр және электрондық аспаптарды қалдықтарға айналдыру жөніндегі 2012/19/EC Еуропалық Директива (WEEE) сәйкес берілген ең танымал.

Берілген еңімді түрде қалдықтарға айналдыруды қамтамасыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуге көмектесесіз.

Аспаптарды немесе жолдама қағатын таңбасы бар аспапты қалдықтарға айналдыру жөніндегі ережелерге сәйкес тұрмыстық қалдық ретінде тастауға болмайды. Оның орнына электр және электрондық аспаптарды қалдықтарға айналдыруға арналған қабылдау пунктін таңдау керек.

Бұзуға тапсыру аспапты қалдықтарға айналдыру жөніндегі жергілікті ережелерге сәйкес шығаруды тіс.

Преди да инсталирате, проверете дали електрическата мрежа отговаря на изискванията, посочени в ръководството за инсталиране.

Преди да включите уреда, се уверете, че е правилно инсталиран.

Кухненските уреди, които са свързани към електрическата мрежа, трябва да бъдат заземени.

Клаузи: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

За да се осигури правилна работа на уреда, следвайте тези инструкции:

Преди да почистите уреда, изключете го от електрическата мрежа и го оставете да изстине. Почиствайте само с мека кърпа и вода, като избягвате абразивни почистващи препарати. Не потапяйте уреда във вода. За да предотвратите натрупване на мазнини, почиствайте редовно филтрите. Използвайте само препоръчаните почистващи препарати.

Инсталация

Този уред е предназначен за вграждане в кухненски шкаф или за монтаж на стена.

Варианти на монтаж

За да използвате уреда с отвеждане на въздуха навън, свържете го към вентилационен канал (тръба и скоби са включени).

Внимание! Ако уредът не е свързан към вентилационен канал, не го използвайте.

Дължина на канала

По време на монтажа, ако уредът не може да бъде свързан към вентилационен канал, монтирайте въглеродни филтри (ако са включени) и го използвайте в режим на рециркулация.

Внимание! Ако уредът не е свързан към вентилационен канал, свържете го към електрическата мрежа.

Филтрите за мазнини трябва да се почистват редовно. Те са разположени отвън.

Съответното устройство за свързване (щеките). Оформяне на средата на съответната ос с косо приложение.

Конфигурация

3-супорт

Съответното име на ос и височината на обработваната част за електрическата ос за 50 см, а за газовите и другите маркучи за 65 см трябва да бъде определено.

Ако електрическата ос е поставена по-високо от необходимото, тя трябва да се провери.

Електрически съединения

Преди пускане в експлоатация, всички електрически съединения трябва да бъдат проверени от квалифициран техник. Ако съответната ос е повредена, тя трябва да бъде заменена, ако е необходимо, или ремонтирана от специалист. Ако съответната ос е повредена (например при удар), или ако специалистът прецени, че е необходимо, тя трябва да бъде заменена с нова, за да се избегне риск от нараняване.

ВНИМАНИЕ!

Преди да свържете електрическата ос, проверете дали кабелът е правилно монтиран.

Закрепване

Свържете кабела/тръбата към съответните скоби (фиксатори) без напрежение. След това, за да предотвратите прегъване на материалите, закрепете ги с помощта на скоби. Свържете кабела/тръбата към съответните скоби, като ги затегнете.

Разпределение

За да осигурите правилното функциониране на системата, проверете дали всички връзки са затегнати.

Техническо обслужване

Почистване

Тазалау үшін бекітілген күшті жуғыш заттарды пайдалануға болмайды. Күкіртті немесе қышқылды пайдалануға болмайды! Абразивті коспасы бар заттарды пайдалануға болмайды. Сүрткіш пайдалануға болмайды!

Машина сузгісі - 1-сурет

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ауыстыру агрессивті емес жуғыш заттармен, қолмен немесе ыстық сумен, төмен температурада, үнемді тазалау тәртібінде жүргізу керек.

Ыстық машинада жуылатын майлы фильтр түсіндегінің мүмкін, бірақ өндірілген сузгінің қасиеті мүлде өзгеріп қалады.

Машинаны алып тастау үшін серіппені босату тұтқасын тартыңыз

Кері сузгі (тек сузгі-сорғыш түрінде) 2-сурет

Ас пісіру кезде жарамсыз пісіру ұстап қалады.

Кері фильтрден қандыру зақ пайдалану мерзімін күн немесе зақ етуін байланысты болады, ол ас үшін түрі мен майы ұстатын фильтрді ұстап қалған мерзімдік тазалауды алып анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Кері фильтрді жууға болмайды және де регенерацияға жарамсыз.

Май сузгілерін алып тастаңыз.

Кері сузгілерді мотордың үстіне орнатпаңыз.

Дефлектордағы пісіру заттарымен тұрмаңыз, одан кейін сузгі орнына құйылғанша оны сағат тілімен бұраңыз.

Кері сузгілерді алып тастау үшін жоғардағы ресми кері ретпен орнатыңыз.

Май сузгілерін қата бекітіңіз.

Uam aybictbipy - 1-cypet

AcnantbI 3JIeKtp KJyIeciHEn eUipiH3

Eckepy! lammahbl yctaydaH 6ypbH, onap cybHaNbIfbHa Ke3 JeKtki3iH3.

Kapbik 6epetih 6eJIiKe KOI XeTIki3y YuH A KaKaNaFbIH ueUy Kepek.

3aKbIMDaHaHFaH 7aMdbI aybICTbIbIHbI3.

Tek MaKc. 3 BT E14 KUd ŠaMДapbH naiDanaHbIbI3. KocbIMMa MJIImeTepdi bepiInreH "ILCOS D" ("1d" epi6ni-caHdbI no3nucB) 6yKnTeiHeN kePi3.

Kemecki Kapbik icTemereh XaFaDnTaTexHnKaIbIK Kbl3MeT KepceTy OpTaIbIbHa KOJIbIKNaCTaH 6ybpH, WAmdapDbIH Dypbc OpHaTbIJFaHbIH Tekcepin KepiH3.

Keubip yzinepe FAHA:

KaIbHa KeImeTIn Kepi aya KlanaHb 6ipre keK3iJeDi, on Keibp opHaty KaFdaInapbHda bekiTiny Tnic KocbIMuA Kypan petiHde KoJaHbJaNbTi (AFHN, CbIPTAH KeNtIH ayaHbH Ke3deCOK kepi afbHbHaH Kopfainh XyJe 60Jamah).MypKaHbOpHtnac 6bpHy, aya UbIFy KOHdbPfcBcHbHn iWlDeri apHaBn kopnyCTbH iWHe JkanBtOpHaty Kepek.

Спазвайте точно инструкциите, дадени в настоящото ръководство. Производителят на уреда отказва всякаква отговорност за възможни неприятности, повреди или пожари, свързани с уреда, които произтичат от неспазване на инструкциите, дадени в това ръководство. Уредът е предназначен за отстраняване на миризми и пари от готвене само в домашни условия.

Забележка: Компонентите, обозначени със символ (^*) в ръководството, са допълнителни аксесоари и се доставят само с някои модели или трябва да бъдат закупени отделно.

Изисквания за безопасност

• Преди почистване или поддръжка изключете уреда от електрическата мрежа, извадете щепсела от контакта или изключете общия прекъсвач на помещението.
• По време на почистване и поддръжка използвайте защитни ръкавици.
• Машината може да се използва от деца над 8-годишна възраст и от хора с физически, сетивни или умствени увреждания, или без опит и знания, само под надзор или ако са инструктирани за безопасна употреба и разбират свързаните опасности.
• Децата трябва да бъдат наблюдавани и не им е позволено да играят с машината.
• Деца без надзор не трябва да почистват или обслужват машината.
• В помещението трябва да има достатъчна вентилация, когато аспираторът се използва заедно с други уреди, които работят с газ или други горими вещества.
• Въздушният филтър трябва редовно да се почиства отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като се спазват точните изисквания, посочени в инструкциите за поддръжка. Ако не се спазват изискванията за почистване на аспиратора и задължението за почистване или смяна на филтрите, съществува опасност от пожар. Под аспиратора не трябва да се използват открити пламъци при готвене.
• При смяна на крушката използвайте типа крушка, описан в раздела за поддръжка/резервни части на ръководството.

Използването на открит огън уврежда филтрите и може да причини пожар, затова трябва да се избягва.

Пърженето трябва да става при контролирани условия, за да се избегне запалване на горещо олио. ВНИМАНИЕ: По време на работа на котлона външните части на аспиратора могат да станат горещи.

• Не свързвайте уреда към електрическата мрежа, преди да е напълно инсталиран.
• При прилагане на технически и предпазни мерки винаги спазвайте изискванията на местните власти. Изсмуканият от аспиратора въздух не трябва да се отвежда в комин, в който се отвеждат и димните газове от уреди, работещи с газ или други горива.
• Не използвайте аспиратора, ако крушките не са поставени правилно – опасност от токов удар.
• Не използвайте аспиратора без решетката! Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако изрично не е посочено.
• При монтажа използвайте приложените монтажни винтове; ако не са приложени, купете винтове от правилния тип. Използвайте винтове с дължина, съответстваща на инструкциите за монтаж. При съмнение се обърнете към сервиза или към квалифицирано лице.

ВНИМАНИЕ!

• Неправилното монтиране на винтове и крепежни елементи, което не отговаря на инструкциите, води до опасност от токов удар.
• Не използвайте отделно програмиращо устройство, таймер, дистанционно управление или друго устройство, което се активира автоматично.

Уредът е маркиран в съответствие с Директива 2012/19/ЕС (относно отпадъците от електрическо и електронно оборудване) (Waste Electrical and Electronic Equipment, WEEE). Като се грижите този продукт да бъде изхвърлен правилно, вие помагате да се предотвратят възможни негативни последици за околната среда и здравето.

Символът върху продукта или в придружаващите го документи показва, че продуктът не трябва да се третира като битови отпадъци, а трябва да се предаде в пункт за събиране на отпадъци от електрическо и електронно оборудване, откъдето ще бъде рециклиран. Спазвайте местните разпоредби за изхвърляне на отпадъци. За допълнителна информация относно третирането, оползотворяването и рециклирането на този продукт се свържете с местния орган, службата за събиране на битови отпадъци или магазина, от който сте закупили продукта.

Уредът е проектиран, изпитан и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнитна съвместимост: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Препоръки за намаляване на въздействието върху околната среда по време на употреба:

Включете аспиратора на минимална скорост веднага щом започнете да готвите и го оставете да работи няколко минути след като храната е готова. Увеличете скоростта само при голям дим или пара и използвайте интензивен режим само при необходимост. Сменяйте въглеродните филтри, когато е необходимо, за да осигурите ефективно премахване на миризмите. Почиствайте мазнините филтри, когато е необходимо, за да осигурите ефективно отстраняване на мазнините. Използвайте максималния отвор за изпускане, посочен в инструкциите, за да оптимизирате ефективността и да намалите шума.

Употреба

Аспираторът е проектиран да работи както в режим на изсмукване, така и в режим на филтриране с рециркулация на въздуха в помещението.

Режим на изсмукване

Димът и парите се отвеждат навън през горния отвор B (тръбата за изсмукване и скобите не са включени в комплекта).

Внимание! Ако върху аспиратора е монтиран въглероден филтър, той трябва да се отстрани.

Режим на филтриране

Ако димът и парите от готвенето не могат да бъдат изведени навън, аспираторът може да се използва в режим на филтриране, като се монтират дефлектор F и един или повече въглеродни филтри (в зависимост от модела). Димът и парите се връщат в помещението през горния отвор H.

Внимание! Ако пречиствателят за въздух няма филтър за мазнини, поръчайте и го монтирайте, преди да използвате уреда.

Моделите без мотор работят само в режим на отвеждане на въздуха и трябва да бъдат свързани към външно устройство за отвеждане на въздуха (не е включено в комплекта).

Инструкцията за сглобяване е при допълнителното оборудване.

Монтаж

Фигура 3

Минималното разстояние между повърхността на готварската печка и долния ръб на аспиратора не трябва да бъде по-малко от 50 см за електрическа печка и не по-малко от 65 см за газова или комбинирана печка.

Ако в инструкцията за монтаж на газовата печка се изисква по-голямо разстояние, трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с данни вътре в аспиратора. Ако аспираторът има щепсел,

свържете го към контакт, отговарящ на действащите разпоредби, който да е достъпен и след монтажа на аспиратора. Ако аспираторът няма щепсел (уредът е свързан директно към мрежата) или ако щепселът не е на място, което остава достъпно след монтажа, монтирайте подходящ двуполюсен превключвател, който да осигурява пълно изключване от мрежата при условия на пренапрежение от категория III, съгласно правилата за монтаж.

ВНИМАНИЕ!

Преди да включите отново аспиратора към електрическата мрежа и да проверите дали работи правилно, винаги проверявайте дали захранващият кабел е монтиран правилно.

Монтаж

С аспиратора се доставят дюбели, които подхождат на повечето стени/тавани. Ако искате да сте сигурни, че те подхождат на материала на стената/тавана, все пак трябва да се обърнете към квалифициран техник. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

За включване и изключване на аспиратора използвайте превключвателите, разположени на предния панел.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с неутрален течен почистващ препарат. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ СРЕДСТВА ЗА ПОЧИСТВАНЕ!

Избягвайте продукти, съдържащи абразивни вещества. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ ЗА ПОЧИСТВАНЕ!

Мазнинен филтър

Фигура 1

Улавя мастните частици, образувани при готвене.

Трябва да се почиства веднъж месечно с неабразивни почистващи препарати, ръчно или в съдомиялна машина на ниска температура и кратък цикъл.

При миене в съдомиялна машина металният мазнинен филтър може да промени цвета си, но това не променя филтриращите му свойства.

За да отстраните мазнинния филтър, дръпнете дръжката.

Филтър с активен въглен (само за режим на филтриране)

Фигура 2

Абсорбира неприятните миризми, образувани при готвене.

Въгленият филтър се насища след по-кратка или по-дълга употреба в зависимост от готварската печка и от това колко редовно се почиства мазнинният филтър. Във всеки случай касетата трябва да се сменя поне на всеки четири месеца.

Seda EI TOHI pesta ega taasaktiveerida

Eemaldage rasvafiltrid.

Paigaldage filtrid mootorikatte külge

Kontrollige, kas ventilatori kinnituskruvid R on avadega S kohakuti, pöörake päripäeva, kuni see jääb pidama.

Lahtivõtmiseks korrake samu toiminguid vastupidises järjekorras.

Pange rasvafiltrid tagasi.

Pirnide vahetamine

Joonis 1

Ühendage seade vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, et need on jahtunud.

Lambipesade juurde pääsemiseks eemaldage kate A.

Vahetage kahjustatud lamp välja.

Maksimaalselt võib kasutada LED-lampi 3 W E14. Täpsemad andmed leiate kaasasolevalt lehelt "ILCOS D" (punkt "1d").

Kui valgustus ei hakka tööle, kontrollige enne tehnilise abi kutsumist, kas pirn on korralikult pesas.

AINULT teatud toodete puhul

Като допълнителна опция в комплекта е включена възвратна клапа. Ако условията за монтаж го изискват (например, ако липсва защита, която да предотвратява нежелано връщане на външен въздух), поставете я на мястото ѝ във всмукателния отвор преди монтажа на тръбата за извеждане на дима.

LT - Инструкция за монтаж и употреба

Спазвайте стриктно инструкциите за употреба. Производителят не носи отговорност, ако при монтажа на уреда не са спазени правилата, посочени в инструкциите за употреба, и в резултат на това уредът е повреден, счупен или се е запалил. Аспираторът е предназначен за отвеждане на дим и пари, образувани при готвене. Той е предназначен само за домашна употреба.

Забележка: Частите, отбелязани със символа "^*", са допълнителни аксесоари, доставяни само с определени модели, или допълнителни аксесоари, които могат да бъдат закупени отделно.

Правила за безопасност

Преди извършване на каквито и да е дейности по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела на захранващия кабел или изключите главния прекъсвач на дома. - При извършване на всички монтажни и поддържащи работи носете работни ръкавици. - Деца на възраст над 8 години и лица с намалени физически, сензорни или умствени възможности, или без опит и необходими знания, могат да използват уреда под надзор или след като са получили указания за безопасна употреба и са разбрали всички опасности, свързани с употребата му. - Децата трябва да бъдат наблюдавани, за да не си играят с уреда. - Почистването и поддръжката не трябва да се извършват от деца без надзор. - Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или други горива. - Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като във всеки случай се препоръчва да се следват указанията, дадени в инструкциите за поддръжка. - Неспазването на инструкциите за почистване на аспиратора и за смяна и почистване на филтрите може да доведе до риск от пожар.

Строго е забранено да се готви с открит огън под аспиратора. - За смяна на лампите използвайте само типовете лампи, посочени в раздела за поддръжка в това ръководство. Използването на открит пламък уврежда филтрите и може да предизвика пожар, затова трябва да се избягва. Пърженето трябва да бъде непрекъснато наблюдавано, за да не се запали нагорещеното олио. ВНИМАНИЕ: Докато печката работи, достъпните части на аспиратора могат да станат горещи. - Не свързвайте уреда към електрическата мрежа, докато не е напълно монтиран. Стриктно спазвайте местните разпоредби относно изпускането на дим, техническите размери и безопасността. - Всмукваният въздух не може да бъде изпускан в тръба, използвана за отвеждане на дим от горене на газ или други вещества. - Не използвайте и не оставяйте аспиратора без правилно монтирани лампи, тъй като рискувате токов удар. - Никога не използвайте аспиратора без правилно монтирани решетки! - Аспираторът по НИКАКЪВ НАЧИН не може да бъде използван като опора, освен ако изрично не е посочено друго. - За монтажа използвайте само винтовете, доставени с продукта, а ако не сте ги получили, използвайте подходящ тип винтове. - Използвайте винтове с подходяща дължина, посочена в Ръководството за монтаж. - При съмнение се обърнете към оторизиран сервизен център или подобен квалифициран персонал.

ВНИМАНИЕ!

• Неправилно монтирани винтове и други крепежни елементи, посочени в тези инструкции, могат да представляват опасност от токов удар.
• Не използвайте с отделно програмиращо устройство, таймер, дистанционно управление или друго автоматично активиращо устройство.

Този уред е маркиран в съответствие с Директива 2012/19/ЕС относно отпадъците от електрическо и електронно оборудване (ОЕЕО). Като се погрижите този продукт да бъде изхвърлен правилно, потребителят ще помогне да се избегнат отрицателните последици за околната среда и здравето.

Символът върху продукта или върху документите му показва, че този продукт не трябва да се третира като битов отпадък, а трябва да бъде предаден в съответния пункт за събиране на отпадъци от електрическо и електронно оборудване за рециклиране. Продуктът

изхвърлете, като спазвате местните разпоредби за изхвърляне на отпадъци. За повече информация относно обработката, събирането и рециклирането на този продукт, обърнете се към местния орган, центъра за събиране на битови отпадъци или магазина, откъдето е закупен продуктът.

Уредът е проектиран, изпитан и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Експлоатация: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнитна съвместимост: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба за намаляване на въздействието върху околната среда: Когато започнете да готвите, включете аспиратора, задайте най-ниската скорост и след като приключите с готвенето, оставете го да работи още няколко минути. Увеличете скоростта само ако се натрупа много дим или пара, а функцията за интензивно изсмукване използвайте само в крайни случаи. За да поддържате ефективността на поглъщане на миризми, сменяйте въгленовия(те) филтър(и). За да поддържате ефективността на мазнинния(те) филтър(и), почиствайте го(ги). Използвайте канали с най-голям диаметър, посочен в това ръководство, за да поддържате ефективността на уреда и да намалите шума, който издава.

Употреба

Аспираторът може да се използва в режим на изсмукване на въздуха навън или в режим на филтриране с вътрешна рециркулация.

Режим на изсмукване на въздуха

Аспираторът има горен отвор за изсмукване на въздуха B, предназначен за изтегляне на парите и отвеждането им навън (изпускателният маркуч и скобите за закрепване не са включени в комплекта).

Внимание! Ако аспираторът е с въгленови филтри, непременно ги отстранете.

Режим на филтриране с вътрешна рециркулация

В случай, че при готвене се образуват пари и те не могат да бъдат изведени навън, може да използвате аспиратора в режим на филтриране, като монтирате дефлектор F на тръбата и монтирате един или няколко въгленови филтъра (това зависи от модела, който притежавате). Така димът и парите в кухнята ще бъдат пречиствани през горните отвори.

Внимание! Ако аспираторът няма въгленови филтри, те трябва да бъдат поръчани и монтирани преди употреба.

Моделите без вграден мотор работят само в режим на изсмукване и трябва да бъдат свързани към външно изсмукващо устройство (не е включено в комплекта).

Инструкцията за свързване е предоставена заедно с периферния блок.

Монтаж

Фиг. 3

Ако печката е електрическа, минималното разстояние между повърхността на котлона и най-ниската част на аспиратора трябва да бъде 50 cm, а ако печката е газова или комбинирана - 65 cm.

Ако в инструкцията за монтаж на газовата печка е посочено по-голямо разстояние, трябва да се вземе предвид.

Свързване към електрическата мрежа

Напрежението в електрическата мрежа трябва да съответства на напрежението, посочено на етикета, поставен вътре в корпуса. Ако има щепсел, уредът трябва да се свърже към контакт, отговарящ на действащите разпоредби и разположен на достъпно място дори след монтажа на корпуса. Ако няма щепсел (предвиден е директен контакт с електрическата мрежа) или няма контакт на достъпно място дори след монтажа на корпуса, трябва да се използва двуполюсен прекъсвач, който според всички правила за монтаж осигурява пълно изключване от електрическата мрежа в случай на пренапрежение.

ВНИМАНИЕ!

Преди да свържете отново уреда към електрическата мрежа и да проверите дали работи правилно, винаги се уверявайте, че мрежовият кабел е правилно монтиран.

Монтаж

Ако към уреда има монтажни скоби, подходящи за повечето стени/тавани, все пак е необходимо да се консултирате с квалифициран специалист, който да провери дали материалите са подходящи за конкретния тип стена/таван. Стената/таванът трябва да са достатъчно здрави, за да издържат теглото на уреда.

Работа

Уредът има контролен панел с избор на скорост на изсмукване и превключвател за осветлението, с който могат да се управляват светлините на плот за готвене.

Поддръжка

Почистване

За почистване използвайте САМО кърпа, напоена с течен неутрален почистващ препарат. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ ИЛИ ИНСТРУМЕНТИ!

Не използвайте абразивни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Мазнинен филтър

Фиг. 1

Улавя частиците от пържени мазнини.

Трябва да се почиства веднъж месечно с меки почистващи препарати, на ръка или в съдомиялна машина на подходяща температура и кратък цикъл.

При измиване на металния филтър за мазнини в съдомиялна машина, той може да загуби цвета си, но филтриращите му свойства ще останат непроменени.

За да демонтирате филтъра за мазнини, издърпайте пружинната дръжка за освобождаване.

Въглероден филтър (само в режим на филтриране)

Фиг. 2

Премахва неприятните миризми, които възникват по време на готвене.

Въглеродният филтър се насища при продължителна употреба, в зависимост от типа на кухнята и редовността на почистване на филтъра за мазнини. Във всеки случай капсулата трябва да се сменя поне на всеки четири месеца.

НЕ трябва да се мие или регенерира.

Свалете филтрите за мазнини.

Монтирайте филтрите така, че да покриват двигателя.

Проверете дали частите R на транспортьора съответстват на отворите S, след което завъртете по посока на часовниковата стрелка до упор.

За демонтаж извършете тези действия в обратен ред.

Поставете отново филтрите за мазнини.

Смяна на лампите

Фиг. 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докосвате лампите, се уверете, че са изстинали.

За да достигнете пространството за лампите, свалете капака A.

Сменете изгорелия крушка.

Използвайте само крушки тип E14 3W LED.

За по-подробна информация вижте приложената брошура „ILCOS D“ (буквено-цифрово означение „1d“).

Ако осветлението не работи, преди да се обадите на техническа помощ, проверете дали лампите са поставени правилно.

САМО при някои продукти:

Като опция се доставя възвратен клапан, който трябва да се монтира. Ако условията на монтажа го изискват (напр. няма защита от случайно проникване на въздушни течения отвън), преди да монтирате изпускателната тръба, поставете го в специалния държач във вътрешността на изпускателната връзка.

LV - Инструкция за монтаж и употреба

Спазвайте стриктно инструкциите в това ръководство. Не се поема отговорност за възможни неизправности, щети или пожари, които могат да възникнат при неспазване на инструкциите в това ръководство. Аспираторът е проектиран да изсмуква миризми от готвене и изпарения и е предназначен само за домашна употреба.

Забележка: Елементите, обозначени със символ (*), са допълнителни аксесоари, които се доставят само с някои модели, или елементи, които не се доставят, но могат да бъдат закупени.

Предупреждения за безопасност

• Преди всяко почистване или техническо обслужване изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите захранването.
• По време на всички операции по монтаж и обслужване винаги носете работни ръкавици. Деца над 8-годишна възраст или лица с намалени физически, сензорни или умствени способности или с недостатъчен опит и знания могат да използват това устройство само ако са подходящо наблюдавани или ако са инструктирани за безопасна употреба и разбират свързаните рискове.
• Не позволявайте на деца да работят с уреда или да си играят с него.
• Децата не трябва да извършват почистване и поддръжка без надзор.
• Помещението, в което е инсталиран уредът, трябва да има достатъчна вентилация, ако абсорбаторът се използва заедно с други уреди, работещи с газ или други горива. Абсорбаторът трябва да се почиства както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като във всеки случай се спазват указанията, ясно посочени в инструкциите за техническо обслужване. Неспазването на нормите за почистване на абсорбатора и за смяна и почистване на филтрите води до риск от пожар.
• Строго е забранено приготвянето на ястия по метода "фламбе" под абсорбатора.

При смяна на крушките използвайте само типа крушки, посочени в раздела за поддръжка/смяна на лампите в това ръководство. Използването на открит огън е вредно за филтрите и може да предизвика пожари, затова във всички случаи трябва да се избягва. Пърженето трябва да се извършва под наблюдение, за да се избегне запалване на прегряло олио. ВНИМАНИЕ! Достъпните части могат да се нагреят значително, когато се използват заедно с уреди за готвене. - Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена. - Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена. - По отношение на техническите и безопасни мерки, които трябва да се вземат за отвеждане на дима, е важно стриктно да се спазват местните разпоредби. - Тръбопроводната система на този уред не трябва да бъде свързвана към друга съществуваща вентилационна система, използвана за други цели, например за отвеждане на дим от уреди, работещи с газ или други горива. - Не използвайте и не оставяйте абсорбатора без правилно монтирани крушки поради риск от токов удар. - Никога не използвайте абсорбатора без правилно инсталирани електрически части. Абсорбаторът никога не трябва да се използва като опорна повърхност, освен ако не е изрично указано. - Използвайте само монтажните винтове, включени в комплекта за монтаж на изделието, или, ако не са доставени, закупете винтове от правилния тип. - Използвайте винтове с правилната дължина, посочени в Ръководството за монтаж. - При съмнение се свържете с упълномощен сервизен център или подобно квалифицирано лице.

ВНИМАНИЕ!

• Неспособността да се монтират винтовете или фиксиращото устройство в съответствие с тези инструкции може да доведе до риск от електрическа опасност.
• Не използвайте заедно с отделен програматор, таймер, дистанционно управление или друго устройство, което се включва автоматично.

Уредът отговаря на Европейската директива 2012/19/EC за отпадъци от електрическо и електронно оборудване (WEEE). Като се уверите, че този продукт се изхвърля правилно, потребителят ще допринесе за избягване на отрицателните последици за околната среда и здравето.

Символът върху продукта или върху приложената документация означава, че с този продукт не трябва да се борави като с битов отпадък, а трябва да се предаде на специален пункт за събиране на отпадъци от електрическо и електронно оборудване. Трябва да се спазват местните закони за изхвърляне на отпадъци. За допълнителна информация относно употребата, обработката и рециклирането на продукта, трябва да се свържете с местната служба за управление на отпадъците или с магазина, откъдето е закупен продуктът.

Уредът е проектиран, тестван и произведен в съответствие със следните изисквания.

Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Препоръки за правилна употреба, за да се намали въздействието върху околната среда. Включете аспиратора на минимална скорост, когато започвате готвене, и го оставете включен няколко минути след приключване на готвенето. Увеличете скоростта само при голямо количество дим и пари и използвайте по-високите скорости само в изключителни случаи. Сменете въгления филтър (филтрите), ако е необходимо, за да поддържате добра ефективност на намаляване на миризмите. Почиствайте мастния филтър (филтрите), ако е необходимо, за да поддържате добра ефективност на мастния филтър. Използвайте максималния диаметър на вентилационната система, посочен в това ръководство, за да подобрите ефективността и да намалите шума.

Употреба

Аспираторът е проектиран да се използва във версия с изсмукване на въздуха навън или във версия с филтриране и вътрешна рециркулация.

Версия с изсмукване

Аспираторът има горен отвор B за въздуха, предназначен за извеждане на дима навън (изпускателната тръба и скобите за закрепване не са доставени).

Внимание! Ако аспираторът е с въглен филтър, той трябва да бъде отстранен.

Версия с филтър

В случай, че не е възможно да се изведат кухненските изпарения или пари навън, може да се използва аспираторът във версия с филтър, като се монтира дефлектор F на комина или един или повече въглени филтри (в зависимост от модела); димът и парите се събират в кухнята през горната решетка H.

Внимание! Ако аспираторът няма въглен филтър, той трябва да бъде поръчан и монтиран преди употреба.

Моделите без изсмукващ мотор работят само във версия с изсмукване и трябва да бъдат свързани към периферно изсмукващо устройство (не е доставено с уреда).

Инструкциите за свързване са предоставени заедно с периферното устройство.

Монтаж

Фигура 3

Минималното разстояние между повърхността на плота, където се поставят съдовете, и най-долната част на аспиратора не трябва да бъде по-малко от 50 см за електрическа печка и 65 см за газова и комбинирана кухня.

В случай, че в инструкциите за инсталиране на газовата печка е посочено по-голямо разстояние, е необходимо да се спазва то.

! Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, отбелязано на специалния етикет, който се намира вътре в аспиратора. Ако аспираторът има щепсел, свържете го към контакт, който отговаря на действащите разпоредби и се намира на достъпно място след монтажа.

Ако аспираторът няма щепсел (директно свързване към електрическата система) или ако щепселът не е на достъпно място след монтажа, използвайте двуполюсен прекъсвач, отговарящ на нормите, който осигурява пълно изключване от мрежовото напрежение, при условия на категория на пренапрежение III, съгласно разпоредбите за инсталиране.

ВНИМАНИЕ!

преди да свържете аспиратора към захранването и преди да проверите правилната му работа, винаги проверявайте дали мрежовият кабел е инсталиран правилно.

Инсталиране

Аспираторът е оборудван с фиксиращи винтове, които са подходящи за повечето видове стени/тавани. Във всеки случай е необходимо да се обърнете към квалифициран техник, за да се уверите в годността на материалите за вида стена/таван. Стената/таванът трябва да е достатъчно дебел/здрав, за да издържи теглото на аспиратора.

Работа

Използвайте бутоните, които се намират на предната част на аспиратора, за да включите осветлението и мотора на смукателя.

Техническо обслужване

Почистване

За почистване трябва да се използва САМО влажна кърпа, напоена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ИНСТРУМЕНТИ ИЛИ УРЕДИ!

Не използвайте никакви продукти, съдържащи абразивни вещества.

НЕ УПОТРЕБЯВАЙТЕ АЛКОХОЛ!

Мастилен филтър

Фигура 1

Задържа мастните частици, които се образуват при готвене.

Мастният филтър трябва да се почиства всеки месец с неагресивни препарати, ръчно или в съдомиялна машина, на ниска температура и с кратък цикъл. Ако се мие в съдомиялна машина, металните части на мастния филтър могат да потъмнеят, но в никакъв случай функционалността му не се променя. За да свалите мастния филтър, издърпайте дръжката на освобождаващата пружина.

Ако се мие в съдомиялна машина, металните части на мастния филтър могат да загубят блясъка си, но в никакъв случай функционалността му не се променя. За да свалите мастния филтър, издърпайте дръжката на освобождаващата пружина.

Филтър с активен въглен (само за версията с филтър)

Фигура 2

Задържа неприятните миризми, които се образуват при готвене.

Насищането на въгления филтър става след повече или по-малко продължителна употреба, в зависимост от вида на кухнята и честотата на почистване на мастния филтър. Във всеки случай е необходимо да сменяте филтъра на всеки четири месеца.

Не може да се мие или възстановява.

Свалете мастните филтри.

Поставете филтрите, които покриват мотора.

Проверете дали пръстите R на съединителя съвпадат с примките S, завъртете по посока на часовниковата стрелка до блокиране. За разглобяване извършете действията в обратна посока.

Поставете обратно мастните филтри.

Смяна на крушки

Фигура 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете крушките, уверете се, че са изстинали.

За да получите достъп до отделението за крушките, отстранете капак A.

Сменете повредената крушка.

Използвайте само LED крушки с макс. 3W-E14. Допълнителна информация вижте в приложения лист "ILCOS D" (буквено-цифрово означение "1d").

Ако осветлението не работи, проверете дали крушката е поставена правилно, преди да се обърнете към техническия сервиз.

САМО в някои продукти:

Като допълнителен аксесоар в комплектацията, която е инсталируема, се доставя възвратен клапан за дим. Ако условията на инсталацията го изискват (напр. липса на защита срещу неволен въздушен поток отвън), поставете го на съответното място на въздухоизпускателната връзка преди монтажа на димоотводната тръба.

Спазвайте стриктно инструкциите, дадени в това ръководство. Отхвърляме всякаква отговорност за евентуални неприятности, щети или пожар, причинени на уреда в резултат на неспазване на указанията, написани в това ръководство. Аспираторът е проектиран да изсмуква парите и дима, които се образуват при готвене, и е предназначен само за домашна употреба.

Забележка: Елементите, обозначени със символ "(*)", са допълнителни части, доставяни само с някои модели, или елементи, които не се доставят, а трябва да се закупят.

Предупреждения

• Преди да започнете процеса на поддръжка и почистване, изключете аспиратора от електрическото захранване, изключете го от контакта и извадете кабела от контакта или изключете главния прекъсвач в къщата.
• Винаги носете работни ръкавици за всички операции по инсталиране и поддръжка.
• Този уред могат да използват деца, но не по-малки от 8 години, и лица с намалени физически или умствени способности или с липса на опит и необходими знания, ако са под контрол или след получаване на инструкции за безопасно използване на уреда и разбиране на опасностите, до които може да доведе използването му.
• Децата трябва да бъдат под контрол, за да не си играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без контрол.
• Помещението трябва да бъде достатъчно проветрявано, когато кухненският аспиратор се използва заедно с други уреди на газ или друго горене.
• Аспираторът трябва редовно да се почиства отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО). Също така е необходимо да се спазват изричните инструкции за поддръжка.
• Неспазването на инструкциите за почистване на аспиратора и за смяна и почистване на филтрите може да предизвика пожар.
• Строго е забранено да се приготвя храна

на открит пламък под аспиратора.

• За смяна на крушката използвайте само типа крушка, посочен в раздела за поддръжка/смяна на крушка в това ръководство. Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва да се избягва във всички случаи. Пърженето трябва да се извършва под контрол, за да се избегне запалване на прегряло олио. ВНИМАНИЕ: Когато плотът за готвене е в действие, достъпните части на аспиратора могат да станат горещи.
• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• Що се отнася до техническите мерки и мерките за безопасност, които трябва да се предприемат при изпускане на пари, трябва стриктно да се спазват разпоредбите и правилата на местните власти. Въздухът не трябва да се отвежда през канал за изпускане на пари, произведени от уреди на газ или друго горене.
• Не използвайте и не оставяйте аспиратора без правилно монтирани крушки поради възможна опасност от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът НИКОГА не трябва да се използва като повърхност за поставяне на предмети, освен ако не е изрично посочено.
• Използвайте само винтовете за монтаж, доставени с продукта, или, ако не са доставени, купете правилния тип винтове. Използвайте правилната дължина на винтовете, посочена в • Ръководството за инсталиране. Ако се съмнявате, обърнете се към оторизиран сервиз или подобен квалифициран персонал.

ВНИМАНИЕ!

• Неуспешна инсталация на винтове и крепежни елементи, в съответствие с тези инструкции, може да доведе до опасности от електрически характер.
• Не използвайте с програматор, таймер, отделно дистанционно управление или друго устройство, което се активира автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/EC за отпадъци от електрическо и електронно оборудване (WEEE). Уверете се, че този продукт се изхвърля правилно, тъй като по този начин потребителят помага за предотвратяване на възможни негативни последици за здравето и околната среда.

Символът върху продукта или върху придружаващата документация показва, че този продукт не трябва да се третира като битов отпадък, а трябва да се предаде на подходящо събирателно място за

предаване на електрически и електронни уреди. Изхвърлете този отпадък, като стриктно спазвате местните разпоредби за изхвърляне на отпадъци. За получаване на подробна информация относно третирането, изхвърлянето и повторната употреба на този продукт, свържете се с подходящите местни органи, службата за събиране на битови отпадъци и/или с магазина, от който сте закупили този продукт.

Произведено в съответствие с:

• Изисквания за безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Информация за характеристиките: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предложения за правилно използване с цел намаляване на въздействието върху околната среда: Включете аспиратора на минимална скорост, когато готвите, и го оставете да работи няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим и пара и използвайте висока скорост само в екстремни ситуации. Сменяйте филтъра(ите) само когато е необходимо, за да поддържате ефективността на намаляване на неприятните миризми. Почиствайте филтъра(ите) и отстранявайте мазнината, когато е необходимо, за да поддържате добра ефективност на филтъра. Използвайте максималната скорост за горепосочените цели, за да оптимизирате ефективността и да намалите шума.

Употреба

Аспираторът е проектиран да се използва в изпускателен вариант с външно извеждане на въздуха или в рециркулационен вариант с вътрешна циркулация.

Изпускателен вариант

Кухненският аспиратор има горен изход за въздух B за извеждане на дима навън (тръби за извеждане и скоби не са включени).

Внимание! Ако кухненският аспиратор е с въглероден филтър, той трябва да се отстрани.

Филтърна версия

Ако не е възможно димът и парите да се извеждат навън, можете да използвате кухненския аспиратор във филтърна версия, като монтирате отклоняващо устройство F на комина и един или повече въглеродни филтъра (в зависимост от модела, който притежавате). Димът и парите се пречистват в кухнята през горните решетки H.

Внимание! Ако кухненският аспиратор няма въглероден филтър, трябва да го поръчате и монтирате преди употреба.

Моделите без мотор за смучене работят само във версия с извеждане на въздуха и трябва да бъдат свързани към периферно устройство за смучене (което не е включено в комплекта).

Инструкциите за свързване са приложени към периферното устройство.

Монтаж

Фиг. 3

Минималното разстояние между повърхността, върху която се поставят съдовете за готвене, и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см за електрически котлони и 65 см за газови или смесени котлони.

Ако инструкциите за монтаж на уреда за готвене на газ изискват по-голямо разстояние, трябва да спазвате тези инструкции.

! Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, която се намира във вътрешността на аспиратора. Ако има щепсел, свържете аспиратора към контакт, който отговаря на действащите разпоредби и е разположен на достъпно място дори след монтажа.

Ако аспираторът е без щепсел (директно свързване към мрежата) или контактът не е разположен на достъпно място дори след монтажа, монтирайте двуполюсен прекъсвач, който осигурява пълно изключване от мрежата при условия на пренапрежение и в съответствие с правилата за монтаж.

ВНИМАНИЕ!

Преди да свържете отново аспиратора към електрическата мрежа и да проверите дали работи правилно, проверете дали мрежовият кабел е монтиран правилно.

Монтаж

Аспираторът е оборудван с части за закрепване, които са подходящи за почти всички стени/тавани. Във всеки случай е необходимо да се обърнете към квалифициран технически персонал, за да провери пригодността на материалите, имайки предвид вида на стената/тавана. Стената/таванът трябва да е достатъчно здрав, за да издържа теглото на аспиратора.

Функциониране

Аспираторът е оборудван с командно табло, което настройва скоростта на изсмукване и контролира включването на осветлението, за да освети площта за готвене.

Поддръжка

Почистване

За почистване използвайте само мека влажна кърпа и течни неутрални почистващи препарати. Не използвайте инструменти или помощни средства за почистване.

Избягвайте употребата на продукти, които драскат. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Филтър за отстраняване на мазнини

Фиг. 1

Задържа мазните частици, които са резултат от готвенето.

Необходимо е да се почиства веднъж месечно с неагресивни почистващи препарати, на ръка или в съдомиялна машина на ниски температури и с кратък цикъл на пране.

След измиване в съдомиялна машина металният филтър за отстраняване на мазнини може да загуби цвета си (може да изглежда избелял), но филтриращите му характеристики няма да се променят.

Ако искате да извадите филтъра за отстраняване на мазнини, издърпайте дръжката с пружина, за да го откачите.

Активен въгленов филтър (Само за версия с филтрация)

Фиг. 2

Задържа неприятните миризми, които са резултат от готвенето.

Насищането на въгления филтър става след продължителна употреба и зависи от вида на кухнята и от това колко често се е перал филтърът за отстраняване на мазнини. Във всеки случай е необходимо да се сменя вложката на всеки 4 месеца.

Не може да се пере или възстановява.

Извадете филтъра за отстраняване на мазнини.

Монтирайте филтрите така, че да покриват двигателя.

Проверете дали осите R на проводника съответстват на отворите S, завъртете ги по посока на часовниковата стрелка до блокиране.

Ако искате да демонтирате, постъпете по обратен начин.

Поставете на същото място филтрите за отстраняване на мазнини.

Смяна на лампата

SI. 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете лампите, се уверете, че са изстинали.

Преди да достъпите до вдлъбнатината, където се намира лампата, отстранете горната част A.

Сменете повредената крушка.

Използвайте само LED крушки макс. 3W-E14. За повече подробности вижте приложения лист "ILCOS D" (буквено-цифрова позиция "1d").

Ако осветлението не функционира, проверете дали сте поставили правилно лампите на тяхното място, преди да повикате сервизната служба за асистенция.

САМО при някои продукти:

Като допълнително оборудване се доставя възвратен клапан за дим, който трябва да се монтира. Ако прецените, че е необходимо поради условията на монтаж (напр. липса на защита от случайно повторно влизане на отработен въздух), поставете го в съответното гнездо от вътрешната страна на съединителя за изход на въздуха, преди да монтирате димоотводната тръба.

Спазвайте стриктно указанията, дадени в това приложение. Ние не носим отговорност за щети, произтичащи от неправилна употреба, включително пожари, причинени от неправилно използване на уреда. Аспираторите са предназначени изключително за домашна употреба.

Забележка: Допълнителните означения със символ (^*) се отнасят за допълнителен уред, който се включва само в някои модели, а ако не е включен в модела, трябва да се закупи отделно.

Важен съвет

• Преди всяка операция за почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите домашния прекъсвач.

За всички операции по монтаж и поддръжка използвайте защитни ръкавици. - Този уред може да се използва от деца над 8 години и лица с намалени физически, сензорни или умствени способности, или ако нямат опит или знания, при условие че са под надзор или са получили указания за безопасна употреба на уреда и разбират опасностите, свързани с него. - Децата не трябва да играят с уреда. - Почистването и поддръжката не трябва да се извършват от деца без надзор. - Помещението трябва да бъде достатъчно проветрявано, когато аспираторът се използва едновременно с уреди, които изгарят газ или друго гориво. - Аспираторът трябва редовно да се почиства както отвътре, така и отвън (най-малко веднъж месечно), като във всеки случай трябва да се спазват указанията за поддръжка.

Ако не се спазват указанията за почистване на аспиратора и замяна на филтрите, това може да доведе до риск от пожар.

• Строго е забранено готвенето на храна под самия аспиратор.
• За смяна на крушките използвайте само типа крушки, посочени в раздела за поддръжка/смяна на крушките в това ръководство.
• Използването на открит пламък е опасно за филтрите и може да причини риск от пожар, затова трябва да се избягва във всички случаи.

Всяко пържене трябва да се извършва внимателно, за да се предотврати прегряване на мазнината и запалване.

ВНИМАНИЕ: Когато плотът за готвене е в действие, достъпните части на аспиратора могат да се нагреят.

ВНИМАНИЕ: Когато уредът за готвене е в употреба, приборите на аспиратора могат да се нагреят.

• Да не свързвате апарата с електрическото захранване, докато монтажът не бъде напълно завършен.
• Това се отнася до техническите мерки за безопасност, които трябва да се прилагат при монтажа. Важно е да се спазват правилата на местните власти.
• Изпускащият въздух не трябва да се отвежда в активен отвор, който е създаден за друг уред, който използва газ или други горива. - Да не го използвате или оставяте аспиратора без правилно монтиран филтър, за да избегнете риск от електрически удар.
• Никога не използвайте аспиратора, ако нямате правилно монтирана решетката!
• Аспираторът никога не трябва да се използва като подпора, освен ако не е изрично указано. Използвайте крепежните елементи, предоставени от производителя за монтаж, и не ги заменяйте с други. Използвайте само подходящите завъртания, които са указани в раздела за монтаж.
• В случай на съмнение, консултирайте се с компетентния специалист по технически въпроси или с лице с подходяща квалификация.

ВНИМАНИЕ!

• Неправилното монтиране на завъртания и крепежни елементи в съответствие с тези указания може да доведе до опасност от електрическа природа. Да не се използва с програматор, таймер, отделен дистанционен контрол или всяка друга система, която се активира автоматично.

Този уред е обозначен съгласно Европейската директива 2012/19/ЕС за отпадъци от електрическо и електронно оборудване (WEEE). С правилното изхвърляне на този продукт вие помагате да се предотвратят потенциалните негативни последици за околната среда и здравето на хората, които биха могли да възникнат от неправилното третиране на отпадъка от този продукт.

Символът на пресечения контейнер за отпадъци върху продукта или документацията, която го придружава, показва, че този уред не трябва да се третира като битов отпадък. Вместо това трябва да се предаде на подходящо място за събиране за рециклиране на електрическо и електронно оборудване. Изхвърлянето трябва да се извърши в съответствие с местните разпоредби за опазване на околната среда за изхвърляне на отпадъци. За повече подробна информация относно третирането, оползотворяването и рециклирането на този продукт, можете да се свържете с местните власти, общинската служба за отпадъци или с търговеца, от когото сте закупили продукта.

Уредът е проектиран, тестван и произведен според:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Възможности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предложения за правилна употреба, за да се намали влиянието върху жизнената среда

Включете вентилатора на минимална скорост на поток при готвене и оставете го да работи няколко минути след завършване на готвенето. Увеличете скоростта само в случай на голямо количество.

Навреме сменяйте филтъра за мазнини, когато е необходимо, за да се запази ефективността на улавяне на мазнини. Почиствайте филтъра за мазнини, когато е необходимо, за да се запази неговата ефективност. Използвайте максималния диаметър на изходящата система за отвеждане на въздуха в това приспособление, за да се оптимизира ефективността и да се намали шумът.

Употреба

Аспираторът може да се използва в режим с отвеждане на въздуха навън или в режим с рециркулация на въздуха.

Вариант с всмукване

Аспираторът има горен отвор за въздух за изпускане на парите навън (не се доставят въздуховод и скоби за фиксиране).

Внимание! Ако аспираторът е снабден с филтър за активен въглен, той трябва да се отстрани.

Вариант с филтриране

В случай че не може да се отвеждат миризмите и парите от готвенето навън, аспираторът може да се използва във вариант с филтриране, като се монтират дефлекторът и въгленовият филтър (в зависимост от модела). Миризмите и парите в кухнята се рециклират през решетката.

Внимание! Ако аспираторът не е снабден с филтър за въглен, той трябва да се закупи и да се монтира преди употреба.

Моделите без вентилатор работят само във вариант с извеждане на въздуха и трябва да бъдат свързани с периферен уред за извеждане (не е доставен).

Уредът за свързване се доставя с периферния уред за издухване.

Монтаж

Сн. 3

Най-малкото разстояние между уреда и препятствията за свободното подаване на въздух на аспиратора не трябва да бъде по-малко от 50 см за електрическите уреди за готвене, 65 см за газовите или комбинираните уреди за готвене. Ако указанията за монтаж за газовите уреди предвиждат по-голямо разстояние, трябва да се придържате към тях.

Приключване на електрическа енергия

Публичното електрическо захранване трябва да отговаря на данните, посочени на табелката за характеристиките, поставена вътре в аспиратора. Ако аспираторът е с приключен към електрическата мрежа в съответствие с трудните условия на позициониране на престанално място по време на монтажа. Ако не е снабден с приключвател (директна връзка с електрическото захранване) или приключвателят

не е поставен на престанално място по време на монтажа, приложете двуполюсен прекъсвач в съответствие с стандартите, които осигуряват пълно прекъсване на електрическото захранване при условия на свързване с предпазване на мрежа категория III, в съответствие с указанията за монтаж.

ПРЕДУПРЕЖДЕНИЕ!

Преди (повторно) свързване на колото от аспиратора с електрическото захранване и проверяване на функционалността, винаги проверявайте захранващия кабел и правилното му полагане.

Вграждане

Аспираторът е предназначен за монтаж над печки за готвене на твърдо гориво/дърва. Въпреки това е необходимо да се обърнете към квалифициран техник, за да потвърди безопасността на материалите според вида на горивото/дървата.

Горивото/дървата трябва да бъдат достатъчно твърди, за да издържат тежестта на аспиратора.

Функциониране

Аспираторът се управлява с командна таблица с регулатор на скоростта на издухване и регулатор за осветлението, индикаторът е от тип LED.

Поддръжка

За чистото изключително използвайте кърпа, навлажнета с течен неутрален детергент. Не чистете с помощта на алат или друг инструмент.

Не използвайте продукт, който събира абразиви. Не използвайте алкохол!

Филтър за масти

Сн.1

За събиране на мастите със стойки от парета от отвънбето.

Металният филтър за масти трябва да се чисти едновременно с неутрален детергент, рано или в машината за миене на съдове при ниски температури в кратък интервал.

С прехвърлянето в машина за миене на съдове металният филтър за масти може да загуби малко вода, но неговите характеристики за филтриране въобще не се менуват.

За да го извадите филтъра за масти, повдигнете го забелото за откопуване.

Филтър с активен въглен (Само за вариант с филтриране)

Вр.2

За събиране на неприятните мириси от парета от отвънбето.

Заслупването и въглеродът от въглен настъпва по-бързо или по-бавно при продължителна употреба в зависимост от типа

на готвене и редовността на чистенето на филтъра за масти. В случай на нужда е необходимо да се замени въглеродът най-малко на всеки 4 месеца.

Не може да се пере или обновява.

Извадете ги от опаковката за мастило.

Монтирайте ги филтрите така, че да ги покрият моторът.

Проверете дали въздушният проводник отговаря на дупката S, въртете за край в посока на стрелките на часовника до блокиране.

За демонтиране последвайте указанията в обратен ред.

Повторно монтирайте филтрите за мастило.

Смяна на свещите

Сн.1

Изключете уреда от електрическото захранване.

Предупреждение! Преди да докоснете свещите, проверете дали са изстинали.

Отстранете капака А с две ръце, като го повдигнете до свещите в кутията А.

Извадете решетката

Да се използва само една лампа с максимална мощност 3W-E14. За повече детайли консултирайте се с приложения документ "ILCOS D" (бр."1d").

Ако осветлението работи, преди да повикате техник помощ, проверете дали свещите са добре стегнати.

Само за някои продукти:

Както при всички уреди, се износва вентил за изпускане на газове, който трябва да се инсталира. Ако от условията за инсталация се заключи, че е необходимо (например: недостатък на защита от случайно навлизане на въздух и струя от пари), вмъкнете го в съответствие с указанията във вътрешността на елемента за извеждане на въздух и след това инсталирайте изпускателната тръба.

SL - Инструкции за монтаж и употреба

Стриктно спазвайте инструкциите в това ръководство. Отхвърляме всякаква отговорност за евентуални неприятности, щети или пожари на уреда, произтичащи от неспазване на инструкциите в това ръководство. Аспираторът е проектиран за отвеждане на димни газове и пари, които се отделят при готвене, и е предназначен изключително за домашна употреба.

Забележка: Частите, обозначени със символа "(*)", са допълнително оборудване, което е включено само в някои модели, или са части, които можете да закупите отделно.

Предупреждения

Преди всяко почистване или поддръжка изключете електрическото захранване на аспиратора, като извадите щепсела от контакта или изключите главния превключвател. При всички процедури по монтаж и поддръжка използвайте работни ръкавици. - Уредът не трябва да се използва от деца под 8 години и от лица с намалени физически, сензорни или умствени способности или с недостатъчен опит и знания, освен ако не са под надзора на отговорно лице или не са инструктирани за безопасна употреба на уреда и осъзнават свързаните с това опасности. - Децата трябва да бъдат под надзор, за да не си играят с уреда. - Децата не трябва да почистват уреда или да извършват поддръжка без надзор. - Когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или други горива, помещението трябва да е достатъчно проветрено. - Почиствайте аспиратора често, както отвън, така и отвътре (ПОНЕ ВЕДНЪЖ МЕСЕЧНО), като във всеки случай спазвате изричните указания за поддръжка в това ръководство. - Неспазването на правилата за почистване на аспиратора и замяната или почистването на филтрите представлява риск от пожар. - Под аспиратора е строго забранено приготвянето на фламбирани ястия.

• При смяна използвайте само типа крушка, посочен в раздела за поддръжка/смяна на крушката в тези инструкции. Открит пламък е вреден за филтрите и може да причини пожар, поради което използването му е забранено във всички случаи. Пърженето изисква постоянен надзор, за да не се възпламени прегрялото олио. ВНИМАНИЕ: По време на работа на готварската повърхност достъпните части на аспиратора могат да се нагреят значително.
• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена. Що се отнася до техническите и предпазните мерки за отвеждане на дима, трябва стриктно да спазвате разпоредбите на компетентните местни органи.
• Всмуканият въздух не трябва да се насочва в тръбопровод, който служи за отвеждане на газове от уреди, работещи с газ или други горива.
• Не използвайте аспиратора и не го оставяйте с неправилно монтирани крушки, тъй като съществува риск от електрически удар.
• Никога не използвайте аспиратора, ако решетката не е правилно монтирана!
• НИКОГА не използвайте аспиратора като повърхност за съхранение, освен ако това не е изрично разрешено.
• За монтажа на продукта използвайте само приложените монтажни винтове. Ако те не са налични, купете правилния тип винтове. Използвайте винтове с правилната дължина, посочени в инструкциите за монтаж. При съмнение се консултирайте с оторизиран сервизен център или с подобно квалифицирано лице.

ВНИМАНИЕ!

• Ако при монтажа на винтовете и крепежните елементи не спазвате тези инструкции, съществува опасност от електрически удар.
• Не използвайте с програматор, таймер, дистанционно управление или други устройства, които се активират автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/ЕС относно отпадъците от електрическо и електронно оборудване (WEEE). Чрез правилното изхвърляне на този продукт потребителят допринася за предотвратяването на възможни негативни последици за околната среда и здравето.

Знакът върху продукта или върху приложената документация показва, че той не трябва да се изхвърля с битовите отпадъци, а да се занесе на подходящо място за събиране за рециклиране на отпадъчно електрическо и електронно оборудване. Изхвърлете уреда в съответствие с местните разпоредби, които се прилагат за изхвърлянето на отпадъци. За допълнителна информация относно третирането, повторната употреба и рециклирането на този продукт се обърнете към съответната местна служба, центъра за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Резултати: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба, с които можете да намалите въздействието върху околната среда: Включете аспиратора на минимална скорост в началото на готвенето и го оставете да работи и няколко минути след края на готвенето. Увеличете скоростта само когато има много дим и пара, използвайте режим(и) boost само в изключителни ситуации. Сменяйте въгленовия(те) филтър(и) при необходимост, за да запазите ефективността при премахване на неприятните миризми. Почиствайте мазнината(ите) филтър(и) при необходимост, за да запазите тяхната ефективност. Използвайте система от тръби с максимални диаметри, посочени в това ръководство, за да оптимизирате ефективността и да намалите шума.

Употреба

Аспираторът е проектиран за употреба във версия с отвеждане на въздуха навън или в рециркулационна (филтрираща) версия с вътрешна циркулация.

Версия с отвеждане на въздуха

Аспираторът има един горен изход за въздух B за външно отвеждане на дима (изпускателната тръба и скобите за закрепване не са включени).

Внимание! Ако аспираторът е оборудван с въгленов филтър, трябва да го свалите.

Рециркулационна версия

В случай, че не е възможно отвеждането на дима и парите навън, можете да използвате аспиратора в рециркулационна версия. На комина на аспиратора монтирайте дефлектор F и един или повече филтъра (в зависимост от модела на аспиратора). Въздухът се рециклира и се връща в кухнята през горния отвор с решетка H.

Внимание! Ако аспираторът не е оборудван с въгленов филтър, трябва да го поръчате и да го монтирате преди употреба.

Моделите без смукателен мотор работят само във вариант с отвеждане на въздуха и трябва да бъдат свързани към периферно смукателно устройство (не е включено).

Инструкциите за свързване се отнасят за цялото периферно смукателно устройство.

Инсталация

Фигура 3

Минималното разстояние между опорната повърхност на съдовете върху готварската повърхност и долната част на аспиратора за кухненски помещения не трябва да бъде по-малко от 50 см при електрически готварски печки и 65 см при газови или смесени готварски печки.

Ако в инструкциите за инсталация на газовата готварска печка е посочено по-голямо разстояние, то трябва да се спазва.

Електрическа връзка

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, поставена във вътрешността на аспиратора. Ако аспираторът има щепсел, поставете го в контакт, който е съобразен с действащите разпоредби и се намира на място, достъпно и след вграждането на уреда. Ако аспираторът няма щепсел (директна връзка към мрежата) или щепселът се намира на място, което след вграждането на уреда не би било достъпно, монтирайте двуполюсен прекъсвач, съобразен с разпоредбите, който осигурява пълно изключване от мрежата при условия на пренапрежение клас III, съгласно разпоредбите за инсталация.

ВНИМАНИЕ!

Преди повторното свързване на веригата на аспиратора към мрежовото захранване и проверка на правилното функциониране, винаги проверявайте дали мрежовият кабел е правилно монтиран.

Монтаж

Към аспиратора са приложени крепежни елементи, подходящи за повечето видове стени/тавани. Въпреки това е необходимо да се обърнете към квалифициран техник, който да потвърди съответствието на материалите спрямо вида на стената/тавана. Стената/таванът трябва да са достатъчно здрави, за да издържат теглото на аспиратора.

Работа

Аспираторът е оборудван с командно табло с настройка на скоростта на изсмукване и настройка на интензитета на осветлението за осветяване на готварската повърхност.

Поддръжка

Почистване

За почистване използвайте САМО мека кърпа, навлажнена с неутрален почистващ препарат. НЕ ИЗПОЛЗВАЙТЕ НИКАКВИ ИНСТРУМЕНТИ ИЛИ ПРИСПОСОБЛЕНИЯ ЗА ПОЧИСТВАНЕ. Не използвайте продукти, съдържащи абразивни елементи. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мастен филтър

Фиг. 1

Улавя мастните частици, които се отделят при готвене.

Трябва да се почиства веднъж месечно с неагресивни почистващи препарати, на ръка или в съдомиялна машина при ниска температура и кратък цикъл на пране.

При миене в съдомиялна машина мастният филтър може да се обезцвети, но филтриращите му характеристики остават непроменени.

За демонтаж на мастния филтър издърпайте освобождаващата дръжка с пружина.

Въгленов филтър (само за версия с рециркулация)

Фигура 2

Задържа неприятните миризми, които се отделят при готвене.

Въгленовият филтър трябва да се сменя след продължителна употреба, в зависимост от типа на печката и редовното почистване на мастния филтър. Във всеки случай вложката трябва да се сменя поне на всеки четири месеца.

Филтърът не може нито да се пере, нито да се възстановява.

Отстранете мастните филтри.

Поставете въгленовите филтри под мотора.

Проверете дали зъбчето R на корпуса на двигателя съвпада с прорезите

S. Завъртете ръчката по посока на часовниковата стрелка, докато не щракне.

При демонтаж извършете процедурата в обратен ред.

Поставете отново смазочните фитинги.

Смяна на крушките

Фиг. 1

Изключете електрическото захранване.

Внимание! Преди да докоснете крушките, уверете се, че са изстинали.

За достъп до отвора за крушките, отстранете капака A.

Смяна на повредена крушка.

Използвайте само LED крушки с макс. 3W-E14. За повече информация вижте приложения лист "ILCOS D" (буквено-цифров код "1d").

Ако лампата не работи, проверете дали крушките са поставени правилно в гнездата си, преди да се обърнете към сервизната служба.

САМО за някои продукти:

Като допълнителна опция за вграждане се доставя възвратна клапа за дим. Ако инсталационните условия го изискват (напр. липса на защита срещу нежелано връщане на външни въздушни потоци), поставете я в седалката ѝ в съединението на изхода за въздух, преди да монтирате комина.

Стриктно спазвайте инструкциите, дадени в това ръководство. Отхвърляме всякаква отговорност за евентуални инциденти, повреди или пожар на уреда, произтичащи от неспазване на инструкциите в това ръководство. Аспираторът има функция за изсмукване на дим и пари по време на готвене и е предназначен само за домашна употреба.

Забележка: Елементите, обозначени със символа "(*)", са допълнителни части, доставяни само с някои модели, или елементи, които не са доставени, а трябва да бъдат закупени.

Предупреждения

• Преди извършване на каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическото захранване, като извадите щепсела или изключите главния прекъсвач в къщата.
• Винаги носете работни ръкавици за всички операции по монтаж и поддръжка.
• Този уред може да се използва от деца на възраст над 8 години и лица с намалени физически, сетивни или умствени способности или с липса на опит и знания, ако са под надзор или след като са получили инструкции за безопасна употреба на уреда и разбират опасностите, които могат да възникнат при употреба.
• Децата трябва да бъдат под надзор, за да не си играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Помещението трябва да е достатъчно проветрено, когато кухненският аспиратор се използва заедно с други уреди на газ или друго гориво.
• Аспираторът трябва редовно да се почиства отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО). Въпреки това е необходимо да се спазва стриктно това, което е изрично посочено в инструкциите за поддръжка.
• Неспазването на инструкциите за почистване на аспиратора и за смяна и почистване на филтрите може да причини пожар.
• Строго е забранено да се приготвя храна на открит пламък под аспиратора.
• За смяна на крушката използвайте само тип

крушка, посочен в раздела за поддръжка/смяна на крушката в това ръководство.

Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва да се избягва във всички случаи.

Пърженето трябва да се извършва под надзор, за да се избегне запалване на прегряло олио.

ВНИМАНИЕ: Когато плотът за готвене е в действие, достъпните части на аспиратора могат да станат горещи.

• Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.
• Що се отнася до техническите мерки и мерките за безопасност, които трябва да се предприемат при изпускане на пари, трябва стриктно да се спазват разпоредбите на местните власти.
• Изпусканият въздух не трябва да се отвежда през канал за изпускане на пари, произведени от уред на газ или друго гориво.
• Не използвайте и не оставяйте аспиратора без правилно монтирани крушки поради възможна опасност от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът НИКОГА не трябва да се използва като повърхност за поставяне на предмети, освен ако не е изрично посочено.
• Използвайте само винтовете за монтаж, доставени с продукта, или, ако не са доставени, купете правилния тип винтове. Използвайте правилната дължина на винтовете, посочена в Ръководството за инсталиране. Ако се съмнявате, обърнете се към оторизиран сервиз или подобен квалифициран персонал.

ВНИМАНИЕ!

• Неуспешната инсталация на винтовете и крепежните елементи в съответствие с тези инструкции може да доведе до опасности от електрически характер.
• Не използвайте с програматор, таймер, отделно дистанционно управление или друго устройство, което се активира автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/EC за отпадъци от електрическо и електронно оборудване (WEEE). Уверете се, че изхвърляте правилно този продукт в съответствие с местните разпоредби; по този начин потребителят допринася за предотвратяването и премахването на евентуални отрицателни последици за околната среда и здравето.

Този символ върху продукта или върху придружаващата го документация показва, че този продукт не трябва да се третира като обикновен кухненски отпадък, а трябва да бъде отнесен в подходящ събирателен център, където се обезвреждат електрически и електронни уреди. Изхвърляйте такива уреди, като спазвате местните разпоредби за отпадъците. За допълнителна информация относно

обезвреждането на такива уреди се обърнете към местните власти, събирателните пунктове за отпадъци или магазина, от който сте закупили продукта.

Уредите са проектирани, тествани и произведени в съответствие с:

• Правила за безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233. Правила за производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Съвети за правилна употреба с цел намаляване на въздействието върху околната среда: Включете кухненския аспиратор на минимална скорост, когато започвате да готвите, и го оставете включен още няколко минути след края на готвенето. Увеличете скоростта само при голямо количество дим и пара и използвайте усилената скорост само в екстремни ситуации. Сменяйте въгленовите филтри само когато е необходимо, за да поддържате ефективно намаляване на неприятните миризми. Почиствайте мазнините филтри, когато е необходимо, за да поддържате добрата ефективност на тези филтри. Използвайте максималния диаметър на системата за отвеждане на въздуха, посочен в това ръководство, за да оптимизирате ефективността и да намалите шума.

Употреба

Кухненският аспиратор е проектиран да се използва в смукателен вариант с външно отвеждане (евокуация) или с помощта на филтър, който циркулира въздуха във вътрешността на помещението.

Смукателен вариант

Аспираторът има горен въздушен изход B за отвеждане на изпаренията навън (отвеждащата тръба и скобите не се доставят).

Внимание! Ако аспираторът има въгленов филтър, той трябва да се свали.

Филтриращ вариант

В случай че не е възможно да се изхвърлят навън димът и парата от готвенето, можете да използвате кухненския аспиратор във филтриращ вариант, като поставите отклоняващо устройство F на комина и един или повече въгленови филтъра (в зависимост от модела, който имате); димът и парата ще се рециклират в кухнята през съответната горна решетка H.

Внимание! Ако аспираторът няма въгленов филтър, той трябва да се поръча и монтира преди употреба на аспиратора.

Моделите без смукателен мотор работят само в смукателен вариант и трябва да бъдат свързани с външен смукателен агрегат (който не е включен в доставката).

Инструкциите за свързване са приложени към външния смукателен агрегат.

Монтаж

Фигура 3

Минималното разстояние между основата за съдове на котлона и най-ниската част на кухненския аспиратор не трябва да бъде по-малко от 50 см при електрически котлони и 65 см при газови или смесени котлони.

Ако инструкциите за инсталация на газовия уред изискват по-голямо разстояние, трябва да ги спазвате.

Свързване с електрическата мрежа

Напрежението на мрежата трябва да съответства на напрежението, посочено на табелката с характеристики, която се намира във вътрешността на кухненския аспиратор. Ако има щепсел, свържете кухненския аспиратор към единичен контакт, който е в съответствие с действащите разпоредби и е поставен на достъпно място дори след монтажа. Ако уредът не е оборудван с щепсел (директно свързване към мрежата) или контактът не е поставен на достъпно място, дори след монтажа, поставете двуполюсен прекъсвач, който е в съответствие с разпоредбите и осигурява пълно изключване от мрежата при условия на категория 0 за пренапрежение, съгласно правилата за инсталиране.

ПРЕДУПРЕЖДЕНИЕ!

Преди да свържете отново захранването на кухненския аспиратор към електрическата мрежа и да проверите правилното му функциониране, винаги проверявайте добре дали захранващият кабел е бил правилно монтиран.

Монтаж

Кухненският аспиратор има крепежни елементи, които са подходящи за почти всички стени или тавани. Въпреки това е необходимо да се обърнете към квалифициран специалист, който да установи пригодността на материала на стената или тавана. Стената или таванът трябва да са достатъчно здрави, за да издържат теглото на кухненския аспиратор.

Функциониране

Аспираторът има контролен панел с контрол на скоростта на изсмукване и контрол за включване на осветлението за осветяване на повърхността за готвене.

Поддръжка

Почистване

За почистване използвайте само влажна кърпа с неутрални течни почистващи препарати. Не използвайте абразивни инструменти или помощни средства за почистване.

Избягвайте употребата на продукти, които биха могли да надраскат повърхността. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Филтър за мазнини

Фигура 1

Задържа мастните частици, които се образуват по време на готвене.

Този филтър трябва да се почиства веднъж месечно, като се използват неагресивни почистващи препарати, на ръка или в съдомиялна машина, като в този случай трябва да изберете програма за пране с кратък цикъл и на ниска температура.

Ако го миете в съдомиялна машина, може да забележите лека промяна или загуба на цвят, което в никакъв случай не влияе на ефективността на филтъра.

За да свалите филтъра за мазнина, издърпайте пружинната дръжка, която се освобождава.

Въглероден филтър (само за версията с филтриране)

Фигура 2

Задържа неприятните миризми, които се образуват по време на готвене.

Насищането на въглеродния филтър настъпва след повече или по-малко продължителна употреба в зависимост от типа кухня и от грижата за почистване на филтъра за мазнина. Във всеки случай е необходимо да сменяте касетата поне на всеки четири месеца.

Въглеродният филтър НЕ трябва нито да се мие, нито да се регенерира.

Извадете филтрите за мазнина.

Поставете филтрите така, че да покриват мотора.

Проверете дали фиксаторите R на тръбата съвпадат с отворите S, завъртете накрая по посока на часовниковата стрелка, докато не ги блокирате.

В случай на разглобяване процедирайте по обратния начин на описания по-горе.

Поставете филтрите за мазнина.

Смяна на лампата

Фигура 1

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете лампата, проверете дали е изстинала.

Отстранете капака A, за да получите достъп до гнездото на лампата.

Сменете повредената крушка.

Използвайте само LED крушки макс. 3W-E14. За повече подробности вижте приложения лист "ILCOS D" (буквено-цифрова позиция "1d").

Ако осветлението не работи, проверете дали сте поставили правилно всички части, преди да се обадите на техническия сервиз.

САМО при някои продукти:

Като допълнителен аксесоар се доставя възвратен клапан за дим, който трябва да се монтира. Ако се счита за необходимо поради условията на монтаж (напр. липса на защита от случайно обратно навлизане на въздух отвън), поставете го в съответното гнездо във въздуховода преди монтирането на димоотводната тръба.

Спазвайте стриктно инструкциите в това ръководство. Производителят не носи отговорност за евентуални повреди, щети или пожари, причинени от неспазване на инструкциите в това ръководство. Аспираторът е проектиран за отвеждане на дима и парите при готвене и само за домашна употреба.

Забележка: Елементите, отбелязани с "("), са опционални аксесоари и се доставят само с някои модели или елементи по заявка.

Внимание

Преди извършване на каквото и да е почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или прекъснете захранването. - При всички операции по монтаж и поддръжка използвайте защитни ръкавици. Уредът е предназначен за използване от деца на възраст над 8 години и от лица с намалени физически, сензорни или умствени способности или с липса на опит и знания, ако са под надзор или са инструктирани относно безопасното използване на уреда и разбират опасностите. - Децата не трябва да играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор. - Когато аспираторът се използва едновременно с уреди, работещи с газ или други горива, помещението трябва да се проветрява. - Съгласно инструкциите за поддръжка, почиствайте вътрешността и външността на аспиратора (ПОНЕ ВЕДНЪЖ МЕСЕЧНО). Неспазването на инструкциите за почистване на аспиратора и за смяна/почистване на филтрите може да доведе до риск от пожар. - Забранено е готвенето с открит пламък под аспиратора. - При смяна на крушката използвайте типа лампа, посочен в

раздела за поддръжка/смяна на крушки в ръководството.

Откритият пламък е изключително вреден за филтрите и може да причини пожар, затова трябва да се избягва.

За да не се прегрее и възпламени мазнината, всички пържене трябва да се извършва внимателно.

ВНИМАНИЕ: При използване с готварски уреди, частите на аспиратора може да се нагорещят.

• Преди да завършите инсталацията, не свързвайте основното захранване на уреда.
• Важно е да спазвате разпоредбите, издадени от местните власти, относно техническите и предпазните мерки за отвеждане на парите.
• Не свързвайте този уред към вентилационна система, която се използва за отвеждане на пари от уреди, работещи с газ или други горива.
• За да предотвратите риск от токов удар, не използвайте уреда, преди да сте поставили правилно крушката на аспиратора.
• Не използвайте аспиратора, преди да монтирате решетките.
• Освен ако не е изрично указано, НИКОГА не използвайте аспиратора като опорна повърхност.
• Използвайте винтовете, доставени с продукта, или, ако не са доставени, закупете подходящия тип винтове.
• Използвайте винтовете с ПРАВИЛНАТА дължина, посочени в ръководството за инсталация.
• За всички въпроси се свържете с оторизираната сервизна служба или с квалифициран техник.

ВНИМАНИЕ!

• Неспазването на инструкциите в ръководството за монтиране на винтовете и фиксиращите устройства може да доведе до електрически опасности.
• Не използвайте уреда с програматор, таймер, отделно дистанционно управление или друго устройство, което се включва автоматично.

Този уред е маркиран в съответствие с Европейската директива 2012/19/EC за отпадъци от електрическо и електронно оборудване (WEEE). Като осигурите правилното изхвърляне на този продукт, вие ще предотвратите потенциалните отрицателни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно третиране на продукта.

Символът върху продукта или върху документите, приложени към него,

показва, че този уред не трябва да се третира като битов отпадък.

Това означава, че уредът трябва да се предаде в пункт за разделно събиране на отпадъци от електрическо и електронно оборудване.

Уредът трябва да се предаде в пункт за разделно събиране на отпадъци от електрическо и електронно оборудване. Изхвърлянето на отпадъци трябва да става в съответствие с местните разпоредби за опазване на околната среда.

За подробна информация относно условията за рециклиране на този продукт се обърнете към съответния общински отдел, службата за отпадъци или търговеца, от който сте закупили продукта.

Този уред е проектиран, изпитан и произведен в съответствие със следните стандарти:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. За да намалите въздействието върху околната среда, включвайте аспиратора на минимална скорост в началото на готвенето и го оставете да работи още няколко минути след края на готвенето. Увеличавайте скоростта само при наличие на голямо количество дим и пара, а усилената скорост използвайте само в краен случай. За поддържане на добра ефективност на намаляване на миризмите сменяйте въгленовия филтър, когато е необходимо. За поддържане на добра ефективност на мастния филтър го почиствайте, когато е необходимо. За оптимизиране на ефективността и намаляване на шума до минимум използвайте максималния диаметър на канала, посочен в това ръководство за употреба.

Употреба

Аспираторът е проектиран като модел с отвеждане на въздуха навън или с филтриране.

Модел с отвеждане на въздуха

В горната част на аспиратора има отвор за извеждане на дима навън (B) (тръбата и скобите за закрепване не са включени).

Внимание! Ако въгленовият филтър не е доставен с уреда (монтиран или като комплект), той трябва да бъде поръчан.

Модел с филтър

Ако не е възможно да извеждате дима и парите навън, можете да използвате аспиратора като филтриращ модел, като монтирате един или повече въгленови филтри и дефлектор F върху комина. Благодарение на горната решетка (H) димът и парите се връщат в кухнята.

Внимание! Ако въгленовият филтър не е доставен с уреда, той трябва да бъде поръчан и монтиран.

Моделите без мотор работят само в режим на аспиратор и трябва да бъдат свързани към външно аспирационно устройство (не е включено в комплекта).

Инструкциите за свързване са предоставени заедно с аспирационния модул.

Монтаж

Фигура 3

Минималното разстояние между готварските съдове върху котлона и долната част на аспиратора не трябва да бъде по-малко от 50 см за електрически котлони и 65 см за газови или смесени котлони.

Ако в инструкциите за монтаж на газови котлони е посочено по-голямо разстояние, трябва да се спазва то.

Електрическо свързване

Основното захранване трябва да съответства на стойността, посочена на табелката вътре в аспиратора. Ако аспираторът има щепсел, свържете го към контакт, отговарящ на действащите разпоредби, на достъпно място. Ако уредът няма щепсел (директно свързване към мрежата) или контактът не е на достъпно място, използвайте двуполюсен прекъсвач, отговарящ на стандартите, който осигурява пълно изключване от мрежата при условия на категория на пренапрежение III.

ВНИМАНИЕ:

Преди да свържете отново аспиратора към захранването и да проверите дали работи правилно, се уверете, че захранващият кабел е монтиран правилно.

Монтаж

Включени са различни дюбели, за да може аспираторът да бъде закрепен към различни видове стени/тавани. Въпреки това, квалифициран техник трябва да потвърди, че материалите са подходящи за конкретния тип стена/таван. Стената/таванът трябва да издържа теглото на аспиратора. Не монтирайте уреда върху плочки, мазилка или силиконова повърхност. Монтирайте само на стена.

Работа

Аспираторът има контролен панел за настройка на скоростта на аспирация и превключвател за осветлението на готварската зона.

Поддръжка

Почистване

Почиствайте с кърпа, напоена с вода и мек перилен препарат. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ КОМПЛЕКТИ И ИНСТРУМЕНТИ! Не използвайте абразивни продукти. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Мазнинен филтър

Фигура 1

Улавя мазните частици, образувани при готвене.

Мазнинният филтър трябва да се почиства веднъж месечно с неутрален препарат, на ръка или в съдомиялна машина, програмирана на ниска температура и кратък цикъл. При измиване в съдомиялна машина цветът на мазнинния филтър може леко да избледнее, но това не влияе на филтриращата способност.

За да свалите мазнинния филтър, издърпайте освобождаващия лост.

Въгленов филтър (само за модели с филтър)

Фигура 2

Филтърът абсорбира неприятните миризми, причинени от готвенето.

Ефективният въгленов филтър се запълва за по-дълго време в зависимост от вида на готвенето и честотата на почистване на мазнинния филтър.

Във всеки случай патронът трябва да се сменя поне веднъж на четири месеца.

Въгленовият филтър не може да се мие и не може да се използва повторно.

Свалете антимазнинния филтър.

Монтирайте филтъра, покриващ мотора.

Проверете дали R винтовете на конвейера съвпадат с S пръстените и ги завъртете по посока на часовниковата стрелка, докато се затегнат.

Извършете демонтажа, като действате според изискванията.

Поставете отново масления филтър.

Смяна на крушките

Фигура 1

Изключете електрическото захранване на аспиратора.

Внимание! Преди да докоснете крушките, се уверете, че са изстинали.

Свалете капака (A) на предпазителя на лампата.

Сменете повредената крушка.

Използвайте само LED крушки 3W-E14. За повече подробности вижте брошурата "ILCOS D" в приложението (азбучно-цифрова позиция "1d").

Ако крушките не светят, преди да се обадите на техническа поддръжка, се уверете, че са поставени правилно в гнездата.

САМО за някои модели:

Към продукта се доставя като аксесоар възвратна клапа за дим, която трябва да се монтира. Ако условията на монтажа го изискват (например за защита от случайно проникване на въздушни течения отвън), поставете я в специалното гнездо на въздуховода, преди да монтирате тръбата за отвеждане на дима.

Следователно S(ΔAPQ) = S(ΔAQP) + S(ΔPQR)

1.

1. Общи указания за безопасност

1

1.1

1

EN/IEC 60335-2- EN/IEC 60335-1:EN/IEC 60335-2. EN/IEC 62233, 31

EN/IEC 61591; ISO 5167-1; ISO :5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-

p1

1234567890

#

a i 1500 B o all glo

（）

1

.

#

Jlll lI Jlll Iaiaiaia aai nssalnnsaal 1 F aai ll iis gaaiaaii aai i aai i aai (y) jnnnnae

H. a_{n + 1} = a_n + b_n

4 1

1. p125-21 1

biuususbsbsbsbysjssjssjss

(1)

aabaaal baaal 62g 60 62g 60 g aagill caii

1234567890

J 111111111111111
