Producttype	Muurkap decoratief
Merk	ELICA
Model	MISSY IX/A/60
Breedte	60 cm
Montage	Muur
Gebruiksversie	Afzuigend (buitenafvoer) of recirculerend (koolstoffilter)
Aantal snelheden	3 (volgens het bedieningspaneel)
Verlichting	LED 3 W, fitting E14
Type vetfilter	Metaal, vaatwasserbestendig of handwas
Type koolstoffilter	Vervangen elke 4 maanden (niet wasbaar)
Elektrische voeding	220-240 V ~ 50/60 Hz
Max. verlichtingsvermogen	3 W (LED)
Minimale veiligheidsafstand (elektrisch)	50 cm
Minimale veiligheidsafstand (gas)	65 cm
Onderhoud vetfilters	Eenmaal per maand
Reiniging buitenkant	Vochtige doek met neutraal reinigingsmiddel, geen alcohol of schuurmiddelen
Bedieningstype	Handmatig bedieningspaneel
Geschat gewicht	15 kg
Afmetingen (B x D x H)	60 x 50 x 60 cm (bij benadering)
Hoofdmateriaal	Roestvrij staal
Terugslagklep	Optioneel (afhankelijk van model)

Veelgestelde vragen - MISSY IX/A/60 ELICA

Hoe kies je tussen afzuigende en recirculerende versie?

De afzuigkap kan worden gebruikt in afzuigende versie (rookafvoer naar buiten via een buis) of in recirculerende versie (rook wordt gefilterd en terug in de keuken gebracht). Voor de recirculerende versie is een koolstoffilter nodig.

Hoe maak je de vetfilters schoon?

De metalen vetfilters moeten eenmaal per maand worden gereinigd met niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser op lage temperatuur en korte cyclus.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen. Het kan niet worden gereinigd of geregenereerd.

Hoe vervang je de LED-lamp?

Haal de stekker uit het stopcontact, zorg ervoor dat de lamp koud is, verwijder dan deksel A. Vervang door een LED-lamp van maximaal 3W, fitting E14.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 50 cm voor elektrische fornuizen en 65 cm voor gasfornuizen of combinatiefornuizen.

Kan ik de afzuigkap gebruiken zonder filters?

Nee, het is verplicht om de afzuigkap te gebruiken met correct gemonteerde filters om brandgevaar te voorkomen en een goede filtratie te garanderen.

Wat te doen als de verlichting niet aangaat?

Controleer eerst of de lampen correct in hun behuizing zijn geplaatst. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe sluit ik de afzuigkap elektrisch aan?

De spanning moet overeenkomen met die op het typeplaatje. Sluit aan op een bereikbaar stopcontact of, bij afwezigheid van een stopcontact, gebruik een gestandaardiseerde stroomonderbreker voor volledige uitschakeling.

Is het nodig om de binnenkant van de afzuigkap schoon te maken?

Ja, de afzuigkap moet regelmatig van binnen en van buiten worden gereinigd, minstens eenmaal per maand, om brandgevaar te voorkomen.

Welke producten gebruiken om de afzuigkap schoon te maken?

Gebruik uitsluitend een vochtige doek met neutrale vloeibare reinigingsmiddelen. Vermijd alcohol, schurende producten en reinigingsgereedschap.

GEBRUIKSAANWIJZING MISSY IX/A/60 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

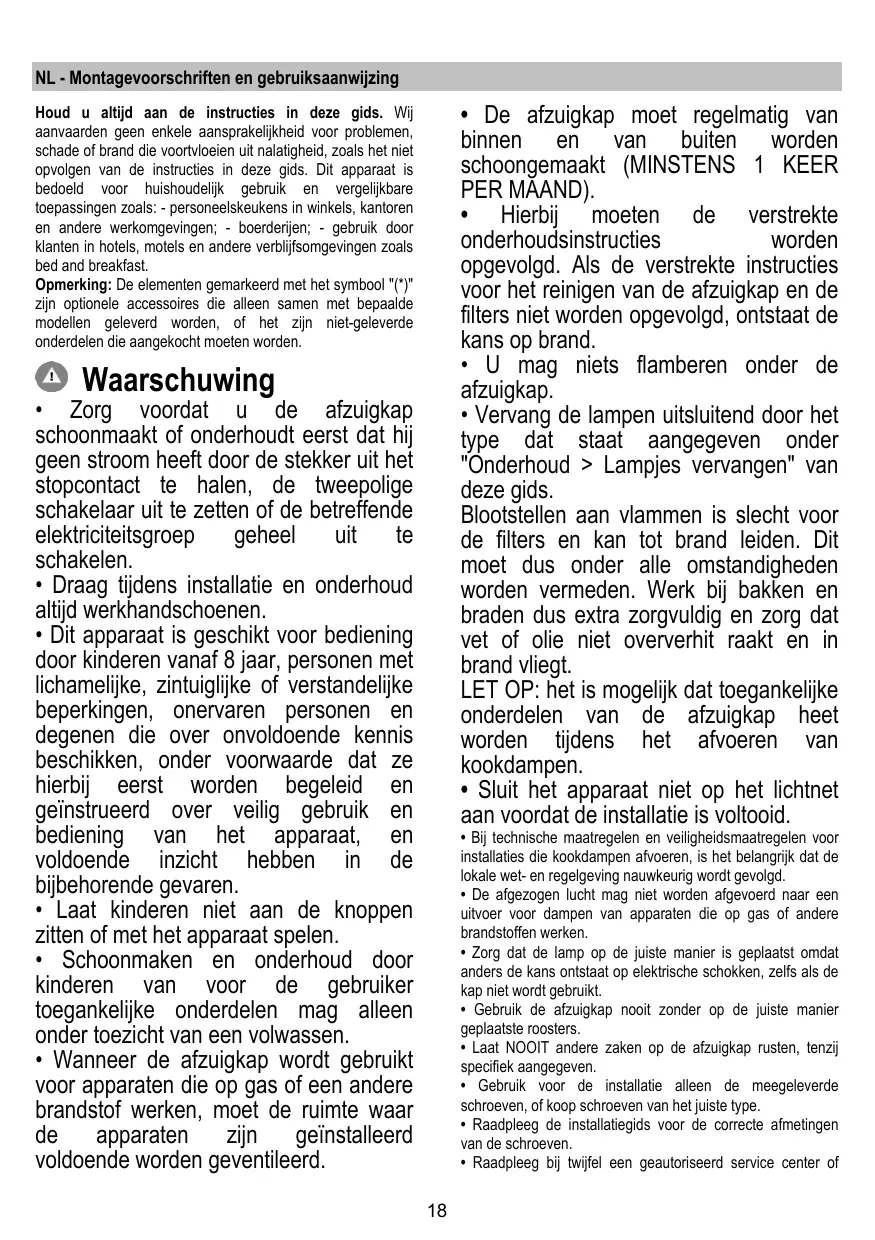

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

Opmerking: De elementen gemarkeerd met het symbool (*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

Waarschuwing

Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen. - Draag tijdens installatie en onderhoud altijd handschoenen. - Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren. - Laat kinderen niet aan de knoppen zitten of met het apparaat spelen. - Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene. - Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zich geïnstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag niet worden afgevoerd via een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. Zorg dat de lamp op de juiste manier is geplaatst, omdat anders de kans ontstaat op elektrische schokken, vooral als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installateurs voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of

iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch kan worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolstoffilters om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilters om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Versie met afvoerbuis (extractie)

De afzuigkap heeft aan de bovenkant een afvoer B om de kooklucht naar buiten af te voeren (afvoerbuis en bevestigingsmateriaal niet meegeleverd).

Let op! Als de afzuigkap is geleverd met een koolstoffilter, moet dit worden verwijderd.

Filtratie-vorm

Als de kookdampen en stoom niet naar buiten kunnen worden afgevoerd, kan de afzuigkap in de filtratie-vorm worden gebruikt, waarbij deflector F op de uitvoer wordt bevestigd, alsmede een of meer koolstoffilters (afhankelijk van het betreffende model). De gefilterde lucht komt daarna terug in de keuken via rooster H aan de bovenkant.

Let op! Als de afzuigkap niet is geleverd met een koolstoffilter, moet dit worden besteld en gemonteerd.

De modellen zonder afzugmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

afb.3

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50 cm bij een elektrische kookplaat en 65 cm in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

! Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

Montage

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard dient de gekwalificeerde installateur zich ervan te verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond dient sterk genoeg te zijn om het gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb.1

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter moet iedere maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat)

afb.2

Absorbeert ongewenste kookgeurtjes. Wanneer het koolfilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel wordt bereid en hoe vaak het vetfilter wordt schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden vervangen.

Het koolstoffilter mag NIET worden gewassen of geregenereerd.

Verwijder de vetfilters.

Plaats de koolstoffilters over de motor.

Lijn pinnen R op de kap uit met de openingen S. Draai ze vervolgens met de klok mee

vast.

Om de koolstoffilters te verwijderen, doet u het omgekeerde.

Zet de vetfilters weer terug.

Vervanging lampjes

afb.1

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

Verwijder klep A om de lampruimte A te openen.

Vervang de beschadigde lamp.

Gebruik alleen ledlampen van max 3W-E14. Raadpleeg voor meer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke positie "1d").

Als een lampje het niet doet, kijkt u of ze goed zijn geplaatst voordat u om technische ondersteuning vraagt.

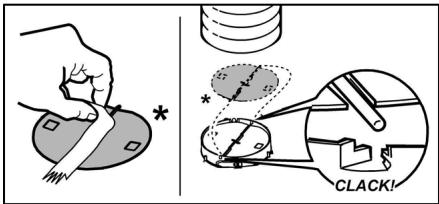

ALLEEN voor enkele producten:

Als optionele accessoire kan een, te installeren, terugslagklep voor de rookgassen meegeleverd worden. Wanneer de installatieomstandigheden dat behoeven (bijv. geen beveiliging tegen van buiten terugkerende luchtstromen), moet deze terugslagklep, voorafgaand aan de installatie van de afvoerpijp van de rookgassen, geplaatst worden in de daarvoor bestemde zitting in de luchtuitlaataansluiting.
