MISSY IX/A/60 - Dekoracyjny okap ścienny ELICA - Bezpłatna instrukcja obsługi

Rodzaj produktu	Dekoracyjny okap ścienny
Marka	ELICA
Model	MISSY IX/A/60
Szerokość	60 cm
Montaż	Ścienny
Wersja użytkowania	Wyciągowa (odprowadzenie na zewnątrz) lub recyrkulacyjna (filtr węglowy)
Liczba prędkości	3 (z panelu sterowania)
Oświetlenie	LED 3 W, trzonek E14
Rodzaj filtra przeciwtłuszczowego	Metalowy, zmywalny w zmywarce lub ręcznie
Rodzaj filtra węglowego	Wymieniać co 4 miesiące (niezmywalny)
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Maksymalna moc oświetlenia	3 W (LED)
Minimalna odległość bezpieczeństwa (elektryczna)	50 cm
Minimalna odległość bezpieczeństwa (gaz)	65 cm
Konserwacja filtrów przeciwtłuszczowych	Raz w miesiącu
Czyszczenie zewnętrzne	Wilgotna ściereczka z neutralnym detergentem, bez alkoholu i środków ściernych
Rodzaj sterowania	Ręczny panel sterowania
Przybliżona waga	15 kg
Wymiary (szer. x gł. x wys.)	60 x 50 x 60 cm (w przybliżeniu)
Główny materiał	Stal nierdzewna
Zawór zwrotny	Opcjonalny (w zależności od modelu)

Często zadawane pytania - MISSY IX/A/60 ELICA

Jak wybrać między wersją wyciągową a recyrkulacyjną?

Okap może być używany w wersji wyciągowej (odprowadzanie dymu na zewnątrz przez rurę) lub w wersji recyrkulacyjnej (dym filtrowany i zawracany do kuchni). W wersji recyrkulacyjnej wymagany jest filtr węglowy.

Jak czyścić filtry przeciwtłuszczowe?

Metalowe filtry przeciwtłuszczowe należy czyścić raz w miesiącu nieagresywnymi detergentami, ręcznie lub w zmywarce w niskiej temperaturze i szybkim cyklu.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać maksymalnie co 4 miesiące. Nie można go czyścić ani regenerować.

Jak wymienić żarówkę LED?

Odłącz urządzenie, upewnij się, że żarówka jest zimna, a następnie zdejmij pokrywę A. Wymień na żarówkę LED o maksymalnej mocy 3W, trzonek E14.

Jaka minimalna odległość powinna być między okapem a kuchenką?

Minimalna odległość wynosi 50 cm dla kuchenek elektrycznych i 65 cm dla kuchenek gazowych lub mieszanych.

Czy mogę używać okapu bez filtrów?

Nie, konieczne jest używanie okapu z prawidłowo zamontowanymi filtrami, aby uniknąć ryzyka pożaru i zapewnić odpowiednią filtrację.

Co zrobić, jeśli oświetlenie nie włącza się?

Najpierw sprawdź, czy lampy są prawidłowo umieszczone w swoich gniazdach. Jeśli problem nadal występuje, skontaktuj się z serwisem posprzedażowym.

Jak podłączyć okap elektrycznie?

Napięcie musi odpowiadać temu podanemu na tabliczce znamionowej. Podłącz do dostępnego gniazdka ściennego lub, w przypadku braku gniazdka, użyj znormalizowanego wyłącznika nadprądowego, aby zapewnić całkowite odłączenie.

Czy konieczne jest czyszczenie wnętrza okapu?

Tak, okap należy regularnie czyścić wewnątrz i na zewnątrz przynajmniej raz w miesiącu, aby uniknąć ryzyka pożaru.

Jakich środków użyć do czyszczenia okapu?

Używaj wyłącznie wilgotnej ściereczki z neutralnymi detergentami płynnymi. Unikaj alkoholu, środków ściernych i narzędzi czyszczących.

INSTRUKCJA OBSŁUGI MISSY IX/A/60 ELICA

PL Instrukcja montażu i obsługi

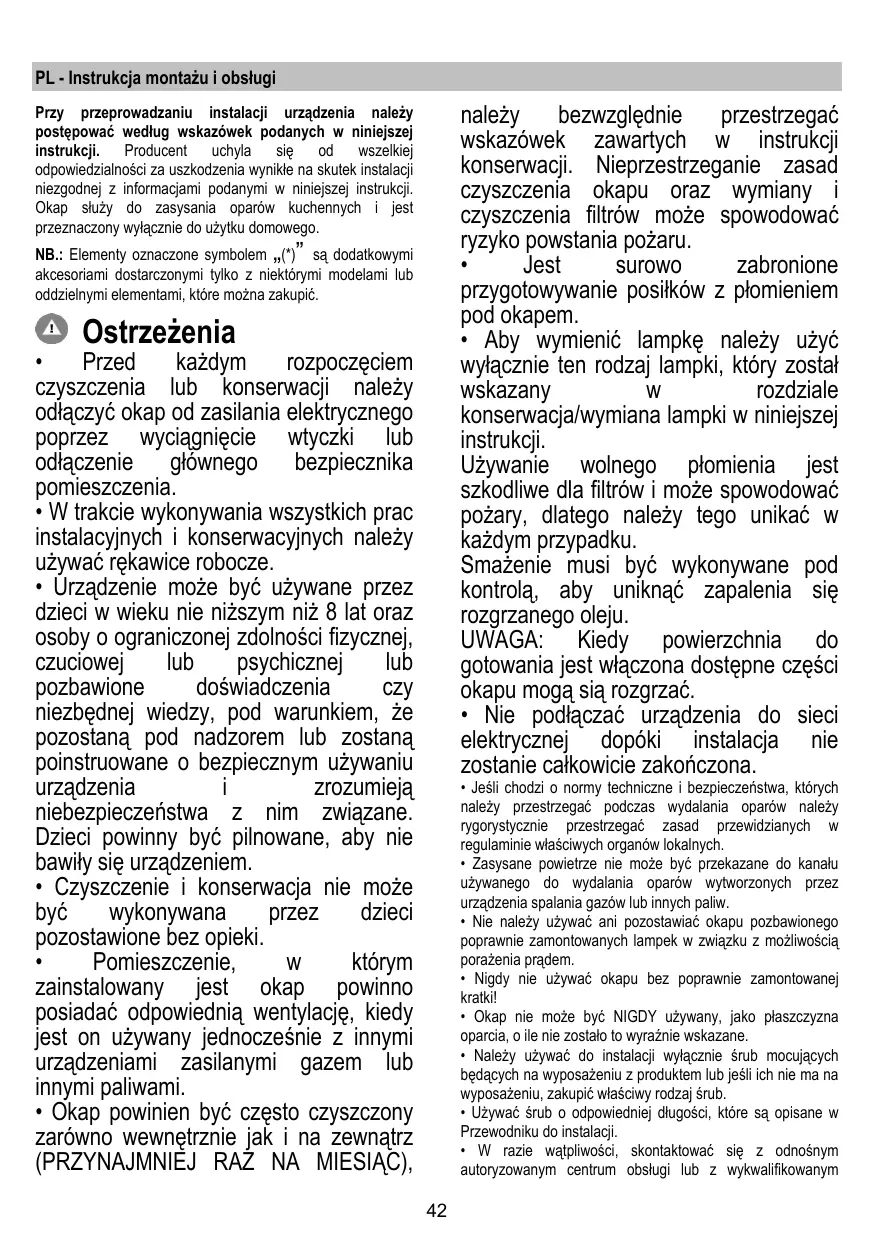

PL - Instrukcja montażu i obsługi

Przy instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

NB.: Elementy oznaczone symbolem (N*) są dodatkowymi akcesoriami dostarczanymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.
• Urządzenia mogą być używane przez dzieci w wieku nie młodszym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia i wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją zagrożenia z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki.
• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnątrz, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC).

Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przyłączane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazu lub innych paliw.
• Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji. W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym

personelem.

UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym ten produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Urządzenia można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap jest zaopatrzony w wyjście powietrza górne B do odprowadzania oparów na zewnątrz (rura odprowadzająca i obejmy mocujące nie stanowią wyposażenia okapu).

Uwaga! Jeżeli okap jest wyposażony w wkład węglowy, należy go usunąć.

Wersja filtrująca

W przypadku, gdy nie jest możliwe odprowadzanie oparów kuchennych na zewnątrz, okap może być używany w wersji filtrującej po zamontowaniu deflektora F na kanale odprowadzającym i jednego lub więcej filtrów węglowych (w zależności od posiadanego modelu). Opary są ponownie wprowadzane do kuchni po przejściu przez kratkę H.

Uwaga! Jeżeli okap nie jest wyposażony w wkład węglowy, należy go zamówić i zamontować przed przystąpieniem do używania okapu.

Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane wraz z zewnętrznym urządzeniem wyciągowym.

Instalacja okapu

Rys. 3

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

! Podłączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności działania należy się zawsze

upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Działanie okapu

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys.1

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, to jednak nie pogarsza parametrów jego pracy.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Filtr węglowy (tylko dla wersji filtrującej)

Rys. 2

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania, w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć ani regenerować filtra.

Zdjąć filtry tłuszczowe.

Zamontować filtry węglowe na obudowie silnika.

Sprawdzić, czy kołki R znajdujące się na obudowie silnika odpowiadają otworom S, następnie obrócić filtr w kierunku ruchu wskazówek zegara aż do zablokowania.

W celu zdemontowania wykonać czynności w odwrotnym kierunku.

Ponownie zamontować filtry tłuszczowe.

Wymiana lampek

Rys.1

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek, dopóki są gorące.

Aby dostać się do gniazda żarówek należy usunąć pokrywę A.

Wymienić uszkodzoną żarówkę.

Używać wyłącznie żarówek LED maks. 3W-E14. Więcej szczegółów wskazano w załączniku „ILCOS D" (pozycja alfanumeryczna „1d").

W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

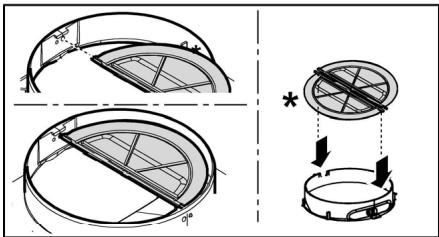

TYLKO w NIEKTÓRYCH produktach:

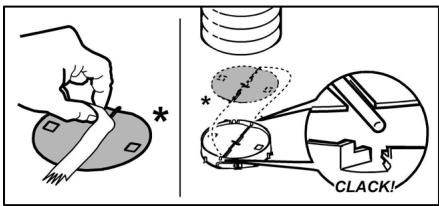

Jako dodatkowe akcesorium, w wyposażeniu znajduje się zawór zwrotny spalin do zainstalowania. Jeżeli warunki instalacyjne tego wymagają (np.: brak zabezpieczenia przy przypadkowym wlocie powietrza z zewnątrz), przy zainstalowaniu rury odprowadzania spalin, włożyć zawór do odpowiedniego gniazda w łączniku wylotu powietrza.
