Produkttyp	Dekorativ väggfläkt
Märke	ELICA
Modell	MISSY IX/A/60
Bredd	60 cm
Montering	Väggmonterad
Användningsversion	Utsug (extern avluftning) eller recirkulation (kolfilter)
Antal hastigheter	3 (enligt kontrollpanelen)
Belysning	LED 3 W, sockel E14
Typ av fettfilter	Metall, diskmaskins- eller handtvättbar
Typ av kolfilter	Byt var 4:e månad (kan inte tvättas)
Elektrisk anslutning	220-240 V ~ 50/60 Hz
Max belysningseffekt	3 W (LED)
Minsta säkerhetsavstånd (elektrisk)	50 cm
Minsta säkerhetsavstånd (gas)	65 cm
Underhåll av fettfilter	En gång i månaden
Utvändig rengöring	Fuktig trasa med neutralt rengöringsmedel, ingen alkohol eller slipmedel
Kontrolltyp	Manuell kontrollpanel
Ungefärlig vikt	15 kg
Mått (B x D x H)	60 x 50 x 60 cm (ungefär)
Huvudmaterial	Rostfritt stål
Backventil	Valfritt (beroende på modell)

Vanliga frågor - MISSY IX/A/60 ELICA

Hur väljer man mellan utsugs- och recirkulationsversion?

Fläkten kan användas som utsug (avluftning utomhus via en slang) eller i recirkulationsversion (röken filtreras och återförs till köket). För recirkulation krävs ett kolfilter.

Hur rengör man fettfiltren?

Metallfettfiltren ska rengöras en gång i månaden med milda rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabbt program.

När bör kolfiltret bytas?

Kolfiltret måste bytas var 4:e månad som längst. Det kan inte tvättas eller återvinnas.

Hur byter man LED-lampan?

Koppla bort apparaten, se till att lampan är kall, ta bort lock A. Byt till en LED-lampa på max 3W, sockel E14.

Vilket är minimiavståndet mellan fläkten och spisen?

Minsta avstånd är 50 cm för elektriska spisar och 65 cm för gas- eller blandspisar.

Kan jag använda fläkten utan filter?

Nej, det är nödvändigt att använda fläkten med korrekt monterade filter för att undvika brandrisk och säkerställa bra filtrering.

Vad gör jag om belysningen inte tänds?

Kontrollera först att lamporna sitter ordentligt i sina hållare. Om problemet kvarstår, kontakta kundtjänst.

Hur ansluter man fläkten elektriskt?

Spänningen måste överensstämma med angiven på märkplåten. Anslut till ett tillgängligt vägguttag eller, om uttag saknas, använd en standardiserad strömbrytare för fullständig frånkoppling.

Är det nödvändigt att rengöra fläktens insida?

Ja, fläkten ska rengöras regelbundet invändigt och utvändigt minst en gång i månaden för att undvika brandrisk.

Vilka produkter använder man för att rengöra fläkten?

Använd endast en fuktad trasa med neutrala flytande rengöringsmedel. Undvik alkohol, slipande produkter och rengöringsverktyg.

BRUKSANVISNING MISSY IX/A/60 ELICA

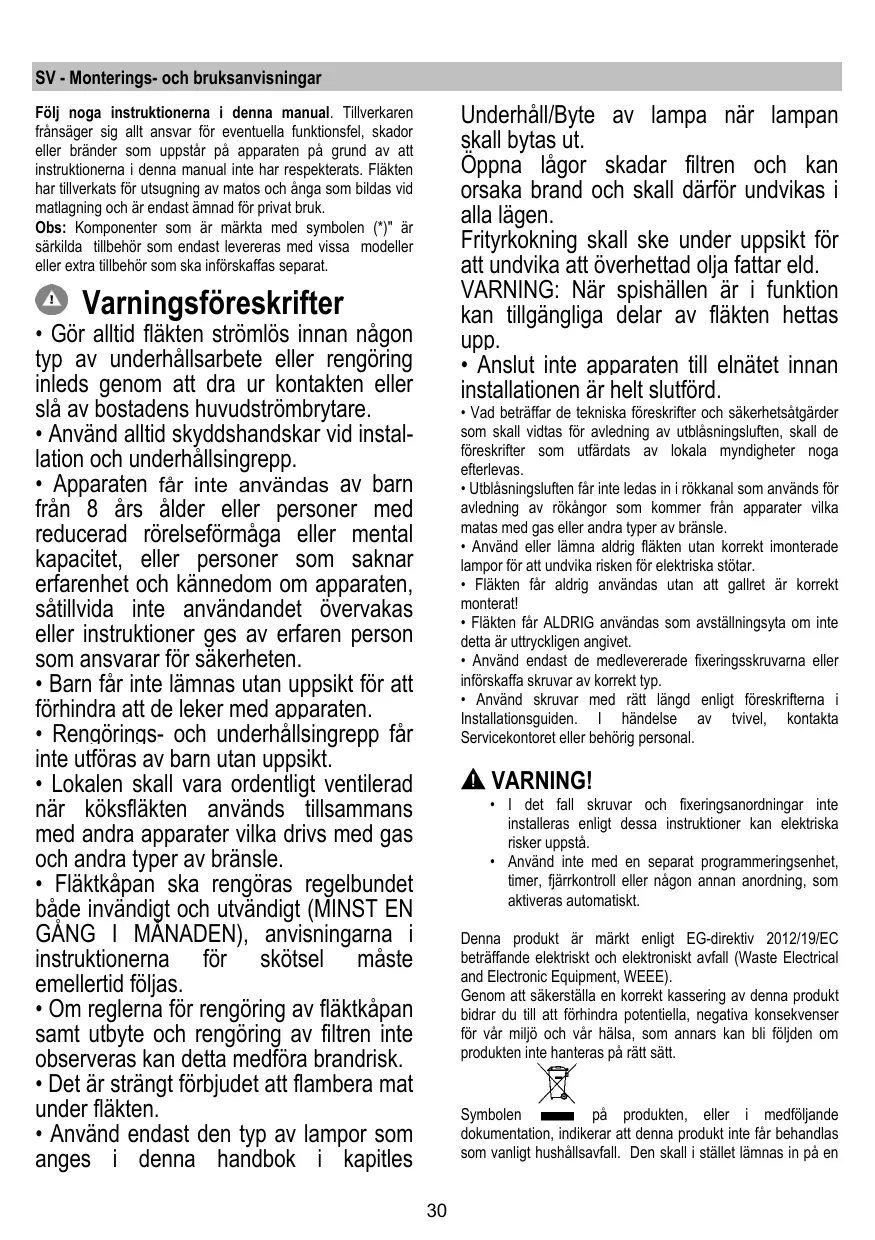

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Obs: Komponenter som är märkta med symbolen (^*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som sak införskaffas separat.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. Apparaten får inte användas av barn från 8 år eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet

Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller annan typ av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret (en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte).

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas.

Filterversion

Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som filterversion och en luftavledare F monteras på skorstenen, samtidigt som ett eller flera kolfilter installeras. Matoset och ångorna leds ut i lokalen igen genom det övre gallret H.

Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten.

Installation

Fig. 3

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Elektrisk anslutning

Natspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lätt tillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, ska en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Montering

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av vägg/tak. Det är under alla omständigheter nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket ska vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 1

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret ska rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 2

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Ta ur fettfiltren.

Montera filtren som täcker motorn.

Kontrollera att tapparna R på luftavledaren sammanfaller med springorna S, vrid avslutningsvis medurs till filtret blockeras.

Följ instruktionerna i omvänd ordning vid nedmontering.

Sätt tillbaka fettfiltren.

Byte av lampor

Fig. 1

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Avlägsna locket A för att göra utrymmet där lamporna sitter åtkomligt.

Byt ut den skadade lampan.

Använd endast LED-lampor med max 3W-E14. För ytterligare detaljer, konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1d").

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

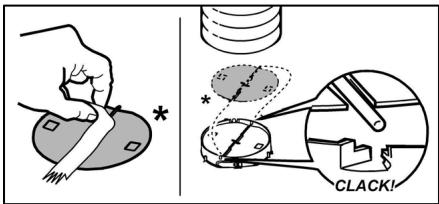

ENDAST för vissa produkter:

Som alternativt tillbehör medföljer, att installera, en rökbackventil. Om det är nödvändigt för installationsvillkoren (t.ex.: avsaknad av skydd mot oavsiktligt luftdrag utifrån), för in den i det därför avsedda utrymmet i kopplingen för luftutsläpp innan du installerar rökavloppsröret.
