MISSY IX/A/60 - Campana decorativa de pared ELICA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana decorativa mural
Marca	ELICA
Modelo	MISSY IX/A/60
Ancho	60 cm
Montaje	Mural
Versión de uso	Extractora (evacuación exterior) o reciclable (filtro de carbón)
Número de velocidades	3 (según el panel de control)
Iluminación	LED 3 W, casquillo E14
Tipo de filtro antigrasa	Metálico, lavable en lavavajillas o a mano
Tipo de filtro de carbón	Reemplazar cada 4 meses (no lavable)
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia máxima de iluminación	3 W (LED)
Distancia mínima de seguridad (eléctrica)	50 cm
Distancia mínima de seguridad (gas)	65 cm
Mantenimiento filtros antigrasa	Una vez al mes
Limpieza exterior	Paño húmedo con detergente neutro, sin alcohol ni abrasivos
Tipo de mando	Panel de control manual
Peso aproximado	15 kg
Dimensiones (Ancho x Fondo x Alto)	60 x 50 x 60 cm (aproximado)
Material principal	Acero inoxidable
Válvula antirretorno	Opcional (según modelo)

Preguntas frecuentes - MISSY IX/A/60 ELICA

¿Cómo elegir entre versión extractora y versión reciclable?

La campana se puede utilizar en versión extractora (evacuación de humos al exterior mediante un conducto) o en versión reciclable (humos filtrados y devueltos a la cocina). Para la versión reciclable, se necesita un filtro de carbón.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa metálicos deben limpiarse una vez al mes con detergentes no agresivos, a mano o en lavavajillas a baja temperatura y ciclo rápido.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses como máximo. No se puede limpiar ni regenerar.

¿Cómo reemplazar la bombilla LED?

Desconecte el aparato, asegúrese de que la bombilla esté fría, luego retire la cubierta A. Reemplace con una bombilla LED de 3W máximo, casquillo E14.

¿Qué distancia mínima debe haber entre la campana y la cocina?

La distancia mínima es de 50 cm para cocinas eléctricas y de 65 cm para cocinas de gas o mixtas.

¿Puedo usar la campana sin los filtros?

No, es imprescindible usar la campana con los filtros correctamente montados para evitar riesgos de incendio y asegurar una buena filtración.

¿Qué hacer si la iluminación no se enciende?

Verifique primero que las lámparas estén correctamente insertadas en su alojamiento. Si el problema persiste, contacte al servicio postventa.

¿Cómo conectar eléctricamente la campana?

La tensión debe corresponder a la indicada en la placa de características. Conecte a un enchufe mural accesible o, en ausencia de enchufe, use un interruptor automático normalizado para asegurar la desconexión completa.

¿Es necesario limpiar el interior de la campana?

Sí, la campana debe limpiarse regularmente por dentro y por fuera al menos una vez al mes para evitar riesgos de incendio.

¿Qué productos usar para limpiar la campana?

Use exclusivamente un paño humedecido con detergentes líquidos neutros. Evite el alcohol, los productos abrasivos y las herramientas de limpieza.

MANUAL DE USUARIO MISSY IX/A/60 ELICA

ES Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales averías, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

Nota: Los elementos que están marcados con el símbolo (^*) son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o hayan recibido instrucciones relacionadas con el uso seguro del aparato y la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se utilice contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como

externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• ¡No usar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
• Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un personal calificado similar.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se pueden producir riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

La campana se suministra dotada de una calidad de aire superior B para la descarga de los humos hacia el exterior (tubo de descarga y abrazaderas de fijación no

suministrados).

¡Cuidado! Si la campana está provista de filtro de carbón, hay que sacarlo.

Versión filtrante

En el caso de que no sea posible descender el humo y el vapor producidos durante la cocción hacia el exterior, se puede utilizar la campana en versión filtrante montando el deflector F en la chimenea y uno o más filtros de carbón (de acuerdo al modelo que se posea). El humo y el vapor se reciclan en la casa a través del orificio superior H.

¡Cuidado! Si la campana no está dotada de filtro de carbón, hay que pedirlo y montarlo antes del uso.

Los modelos sin motor de aspiración solamente funcionan en versión de extracción al exterior y tienen que conectarse a una unidad periférica de aspiración (no suministrada).

Las instrucciones de conexión se proveen con la unidad periférica de aspiración.

Instalación

Fig. 3

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas indican una distancia mayor, hay que tenerlo en consideración.

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Montaje

La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De todos modos, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

Funcionamiento

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Fig. 1

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro al carbón activo (solamente para la versión filtrante)

Fig. 2

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse ni reciclarse.

1. Quite los filtros antigrasa.
2. Instale los filtros de carbón activado a cada lado del motor:

Compruebe que los pernos R del conducto coincidan con las ranuras S y gire hacia la derecha hasta que se bloquee.

Para unir los filtros de carbón, realice las mismas operaciones en sentido inverso.

1. Instale los filtros antigrasa.

Sustitución de la lámpara

Fig. 1

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Para encender la bombilla, quitar la cobertura A.

Sustituir la lámpara dañada.

Utilizar solo lámparas LED de máx. 3W-E14. Para mayores detalles, consultar la hoja anexa "ILCOS D" (posición alfanumérica "1d").

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revisar que las lámparas estén correctamente instaladas.

SOLO en algunos productos:

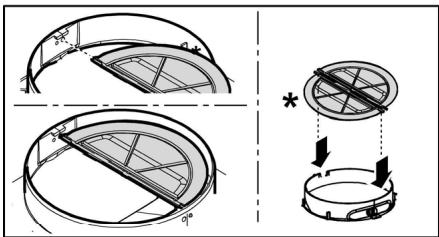

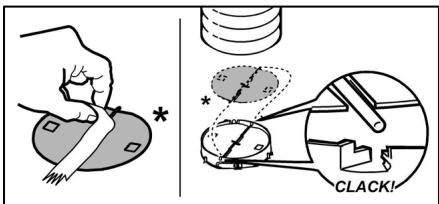

Como accesorio opcional es suministrada en conjunto, de instalar, una Válvula No Retorno Humos. Si las condiciones de instalación lo consideran necesario (por ej.: falta de protecciones contra el regreso accidental de corrientes de aire desde afuera), colocarla en la respectiva sede del Empalme Salida Aire antes de instalar el tubo de descarga humos.

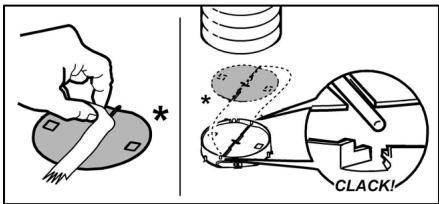

Solo para algunos productos:

Para otros productos:

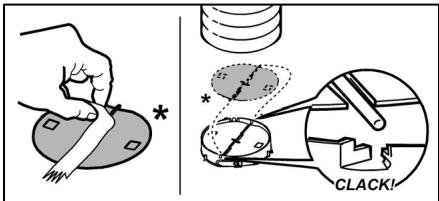

Como dispositivo adicional se suministra con el conjunto de alimentación, una válvula antirretorno. Si las condiciones de montaje lo requieren (p. ej., en caso de protección contra flujo de retorno no presente en el flujo de aire), colóquela en el racor especial del colector de extracción, antes de instalar el tubo de extracción de gases quemados.

Retire los filtros de aceite.

Monte los filtros de modo que cubran el motor.

Compruebe que el cable de conexión corresponde con la posición B, gire el extremo en el sentido de las agujas del reloj hasta el tope.

Para desmontar, siga el procedimiento inverso.

Vuelva a montar los filtros de aceite.

Cambio de las bujías

Fig. 1

Desconecte el aparato de la red eléctrica.

¡Advertencia! Antes de cambiar las bujías, compruebe que el motor esté frío.

Retire el capuchón A y con una llave desenrosque la bujía de la culata A.

Retire la rejilla.

Utilice únicamente una bujía de la marca IED con un máximo de 3W-E14. Para más detalles, consulte el documento adjunto "ILCOS D" (n.º "1d").

Después de completar el trabajo, antes de poner en marcha el equipo, compruebe que los tornillos estén bien apretados.

SOLO PARA USO PROFESIONAL:

Como el flujo de aire de suministro se regula mediante el ventilador para la evacuación de gases, debe instalarse. Si las condiciones para la instalación se consideran insuficientes (por ejemplo: falta de protección contra la entrada accidental de aire y corrientes de aire), coloque el dispositivo en el interior del elemento para la entrada de aire y proceda a instalar la tubería de entrada.
