L64,5CM IX/A/60 - Campana decorativa de pared ELICA - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato L64,5CM IX/A/60 ELICA en formato PDF.
| Tipo de producto | Campana decorativa de pared |
| Marca | ELICA |
| Modelo | L64,5CM IX/A/60 |
| Ancho (cm) | 64,5 |
| Peso aproximado (kg) | 15 |
| Alimentación eléctrica | 230 V ~ 50 Hz |
| Potencia máxima (W) | 250 |
| Número de velocidades | 4 (incluye intensiva temporizada) |
| Iluminación | LED (reemplazo por servicio técnico) |
| Tipo de evacuación | Aspirante (evacuación exterior) o filtrante (reciclaje) |
| Filtro de grasa | Metálico lavable en lavavajillas |
| Filtro de carbón (opcional) | Activo, lavable y regenerable o desechable según modelo |
| Distancia mínima de la encimera | 50 cm (eléctrica) / 65 cm (gas o mixta) |
| Funciones | Encendido/Apagado, selección de velocidad, iluminación, alarma de temperatura |
| Indicadores de saturación | Filtro de grasa (40 h), filtro de carbón (160 h) |
| Limpieza | Paño húmedo y detergente neutro. Sin abrasivos ni alcohol |
| Mantenimiento filtro de grasa | Cada mes o según indicación |
| Mantenimiento filtro de carbón | Cada 2 meses (lavado) o reemplazo cada 3-4 meses |
| Clase de eficiencia energética | No especificado |
| Nivel sonoro | No especificado |
Preguntas frecuentes - L64,5CM IX/A/60 ELICA
Preguntas de los usuarios sobre L64,5CM IX/A/60 ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana decorativa de pared en formato PDF gratis! Encuentra tus instrucciones L64,5CM IX/A/60 - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. L64,5CM IX/A/60 de la marca ELICA.
MANUAL DE USUARIO L64,5CM IX/A/60 ELICA
ES Montaje y modo de empleo
ES MIRA EL VÍDEO DE INSTALACIÓN
DE SEHEN SIE SICH DAS INSTALLATIONSVIDEO AN
PL OBEJRZYJ FILM MONTAŻOWY
RU СМОТРИТЕ ВИДЕОИНСТРУКЦИЮ ПО УСТАНОВКЕ
Descarga una aplicación de lector de códigos QR
Escanea el código QR
Mira el video
9
10
11
13
31.1
31.2
31 31.3
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.
- Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
- No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
- Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Nota: Los elementos que están marcados con el símbolo (*) son accesorios OPCIONALES SUMINISTRADOS ÚNICAMENTE con algunos modelos o elementos no suministrados, que deben comprarse aparte.
Advertencias
- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes a este.
- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
- La limpieza y el mantenimiento no
deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
- La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
- Está estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
- No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
- En cuanto a las medidas sociales y de seguridad adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
- No usar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
- No utilizar nunca la campana sin la rejilla montada correctamente.
- La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique inicialmente.
- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.
¡ATENCIÓN!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctrica.
- No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con corrección según las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción al exterior como en la forma de recirculación o filtrado de interior.
Versión aspirante

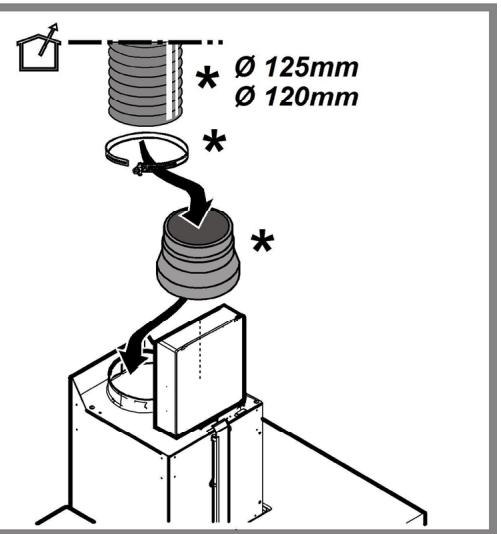

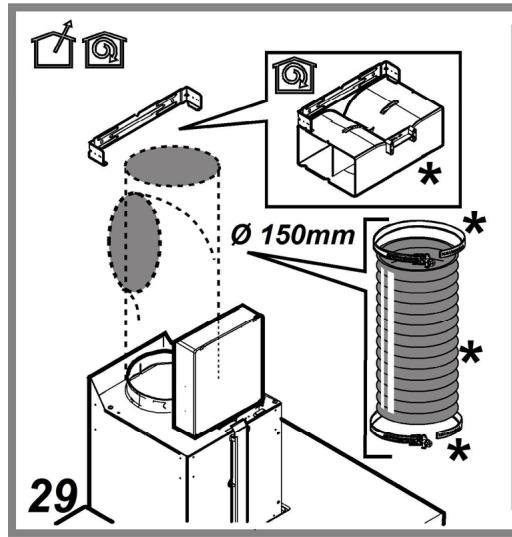

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
¡ATENCIÓN!
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
¡ATENCIÓN!
Si la campana está provista de filtro de carbón, hay que sacarlo.
Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
¡Utilice un conductor cuya longitud sea la mínima indispensable! ¡Utilice un conductor con el menor número posible de curvas (ángulo máximo de la curva: 90°). ¡Evite los cambios drásticos en la sección del conductor.
El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

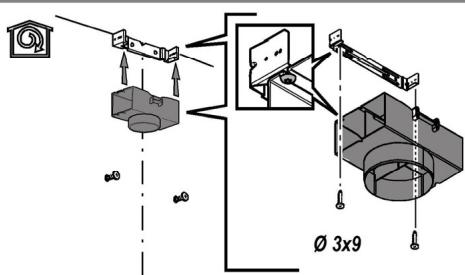

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
Los modelos sin motor de aspiración solamente funcionan en versión de extracción al exterior y tienen que conectarse a una unidad periférica de aspiración (no suministrada).
Las instrucciones de conexión se proveen con la unidad periférica de aspiración.

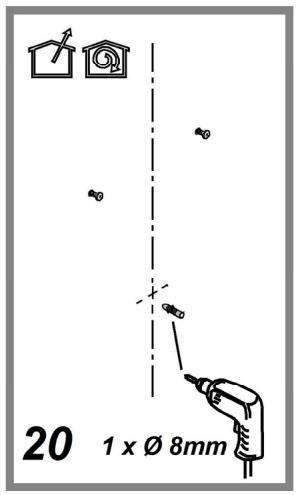

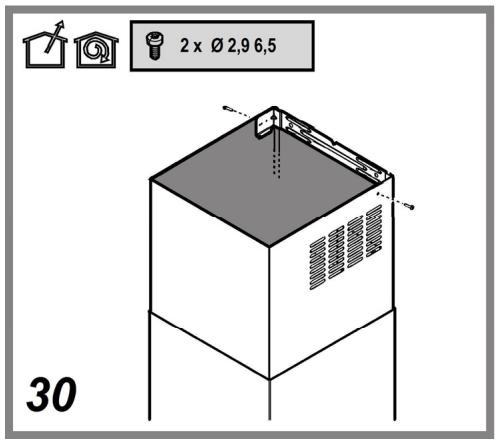

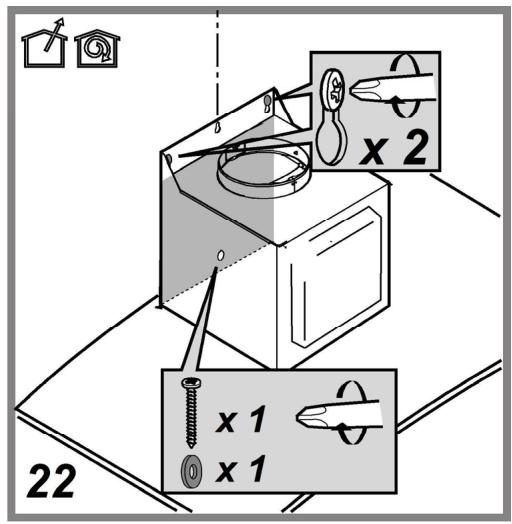

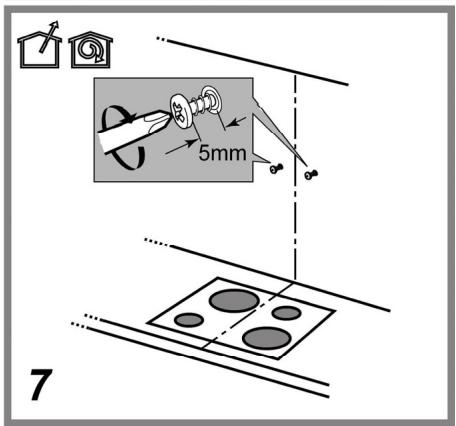

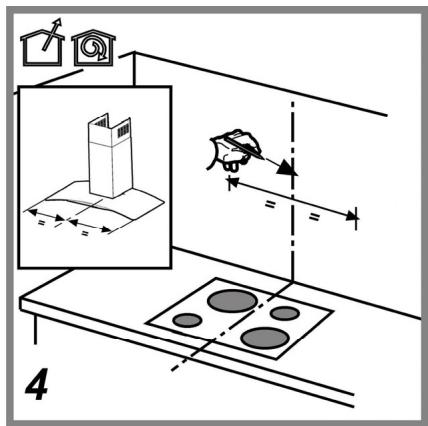

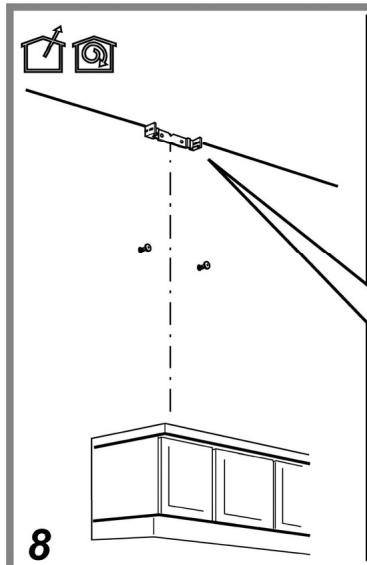

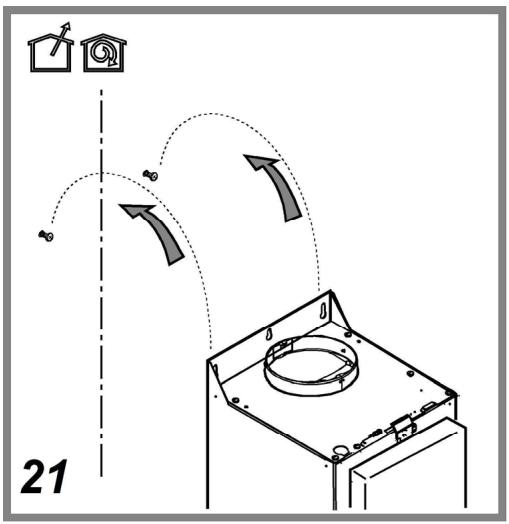

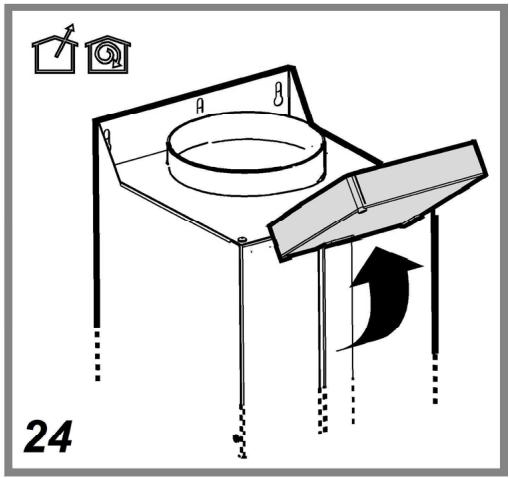

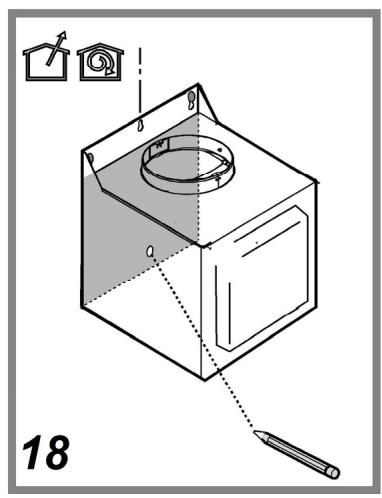

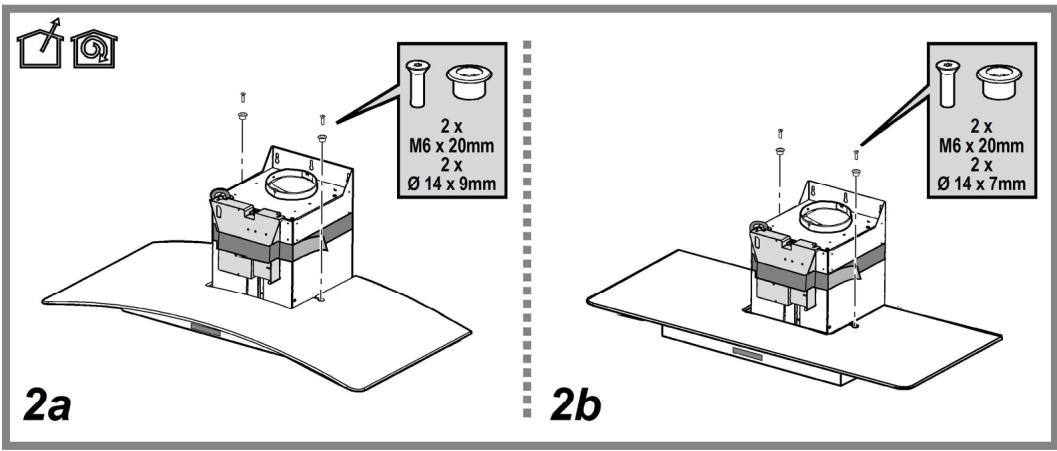

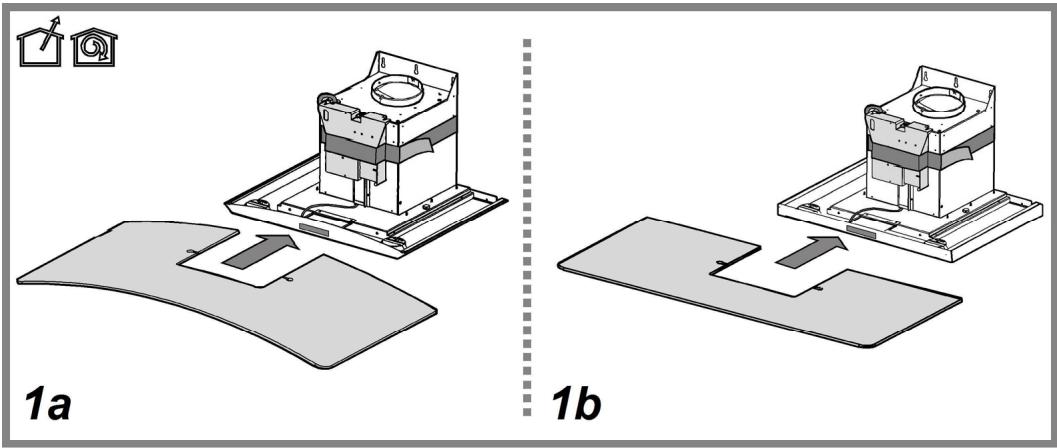

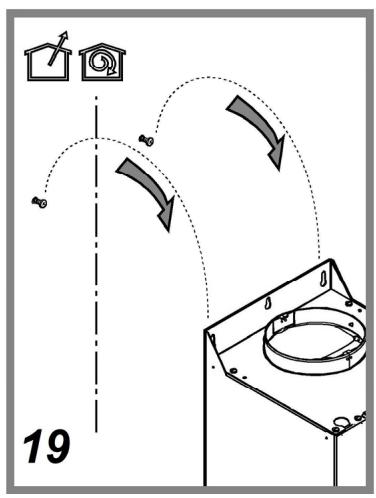

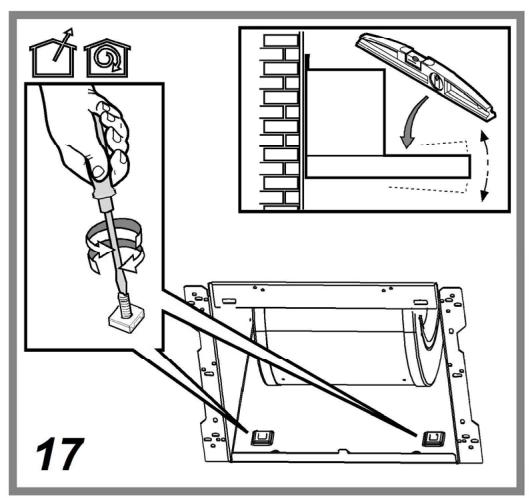

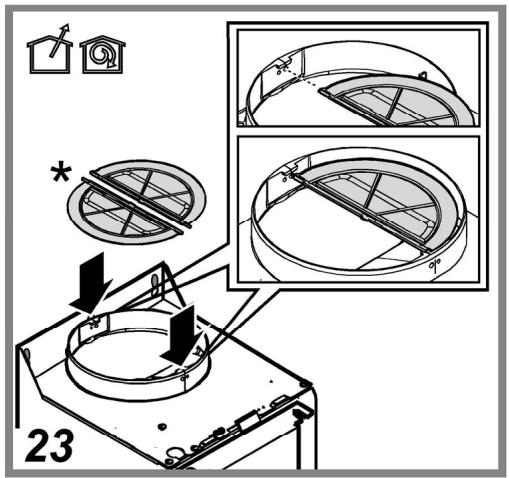

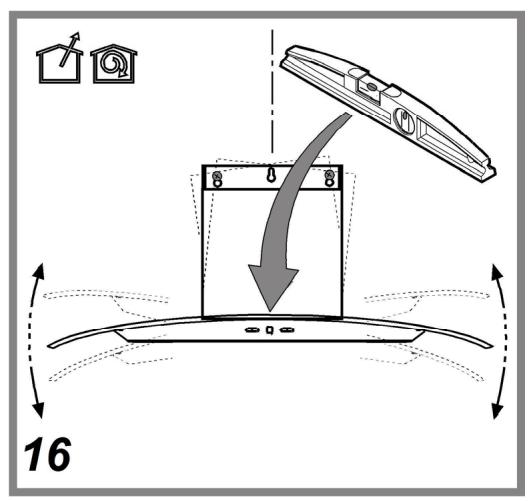

Instalación

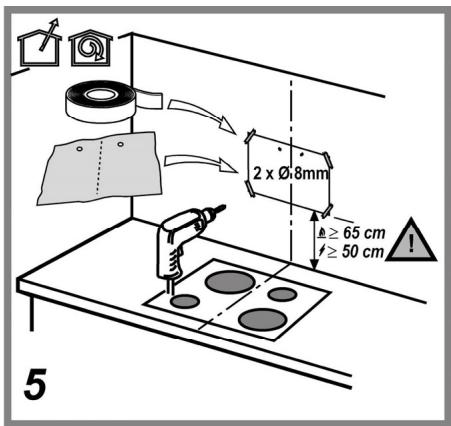

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignaran una distancia mayor, hay que tenerlo en consideración.

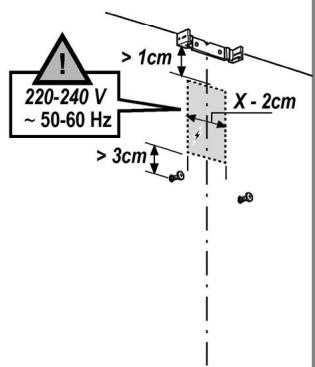

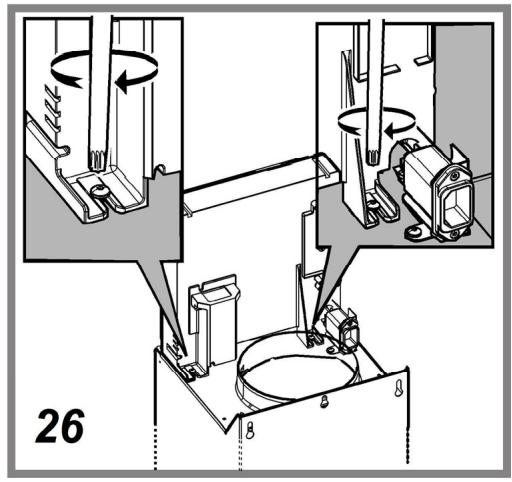

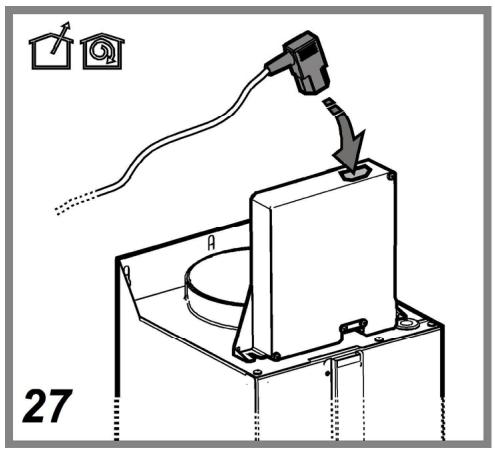

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

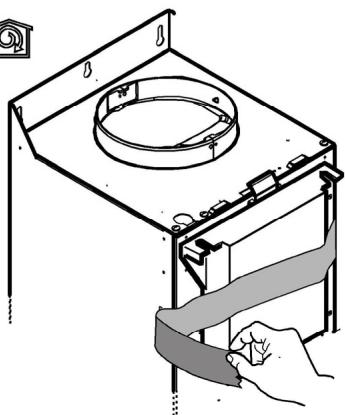

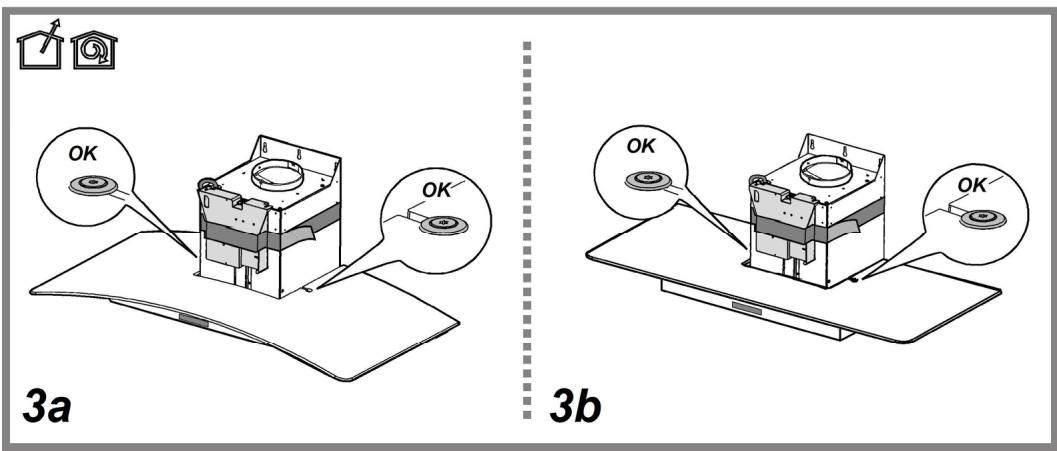

Antes de comenzar con la instalación:
- Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
- Quitar el/los filtro(s) de carbón activo (*) si es provisto (ver el párrafo relativo).
Este/estos va/van montado(s) neutralmente si se desea utilizar la campana en versión filtrante.
- Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.

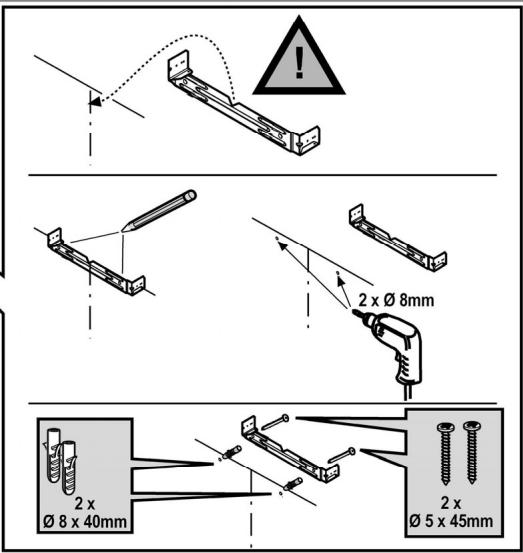

La campana trae accesorios y de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo deben ser lo suficientemente fuertes para sostener el peso de la campana.
Funcionamiento
1. ON/OFF Luces
2. ON/OFF Motor
Si se pulsa la tecla "2" el motor pasa a la velocidad 1.
Si se pulsa el botón durante el funcionamiento, la campana pasa al estado OFF.
3. Disminución de la velocidad
Si se pulsa la tecla "3" se obtiene la disminución de la velocidad, desde la velocidad 4 (intensiva) a la velocidad 1.
4. Aumento velocidad
Si se pulsa la tecla "4" con la campana en el estado OFF, la campana va a la velocidad 1.
Si se pulsa la tecla durante el funcionamiento, se obtiene el aumento de la velocidad, desde la velocidad 1 a la velocidad 4 (intensiva).
La velocidad intensiva es temporizada. La temporización estándar es de 5 minutos. Al finalizar, la campana se coloca a la velocidad 2.
Para desactivar la función antes de que se venza el tiempo, pulsar el botón "3". La campana se colocará en
la posición 3. Pulsando la tecla "2", la campana se apagará.
A cada velocidad corresponde una indicación en el display:
OFF: ninguna indicación
Velocidad 1: 1
Velocidad 2: 2
Velocidad 3: 3
Velocidad 4: 4 relampagueante
5. Display
Indicación filtros grasas
La indicación de filtros anti-grasas se activa después de 40 horas de uso y aparece en el display con el número 1 relampagueante.
Cuando aparece dicha indicación, los filtros anti-grasas instalados tienen que ser lavados.
La indicación es visible con la campana en estado ON.
Para eliminar la indicación del filtro anti-grasas, pulsar la tecla "2" por más de 3 segundos, hasta que se apague la indicación.
La eliminación de la indicación es posible con la campana extractora en estado ON.
La indicación bajo carbón (sólo para versión filtrante)
La indicación del filtro de carbón aparece después de 160 horas de uso y se muestra en el display con el número 2 que parpadea.
Cuando aparece dicha indicación, el filtro de carbón instalado tiene que ser reemplazado.
La indicación es visible con la campana en estado ON.
Para eliminar la indicación del filtro de carbón, pulsar la tecla "2" por más de 3 segundos, hasta que se apague la señal.
La eliminación de la indicación es posible con la campana en estado ON.
En el caso de indicación contemporánea de ambos filtros, en el display parpadean los números 1 y 2 alternativamente.
El reset se efectúa realizando 2 veces el mismo procedimiento descrito anteriormente.
La primera vez se resetea la indicación del filtro anti-grasas, la segunda se resetea la indicación del filtro de carbón.
En la modalidad estándar la indicación bajo carbón no está activa.
Si se utiliza la campana en versión filtrante es necesario activar la indicación bajo carbón.
Activación de la indicación del filtro de carbón:
Colocar la campana en OFF y pulsar contemporáneamente las teclas "2" y "3" por 3 segundos.
Los números 1 y 2 parpadearán alternativamente por 2 segundos.
Desactivación indicación filtro carbones:
Colocar la campana en OFF y pulsar contemporáneamente las teclas "2" y "3" por 3 segundos.
El número 1 relampagueará por 2 segundos.
Alarma Temperatura
La campana está equipada con un sensor de temperatura que activa el motor a la velocidad 3 en el caso en que la temperatura en la zona display sea demasiado elevada.
La condición de alarma es indicada por el display con la letra t relampagueante.
Esta condición permanece hasta que la temperatura no vaya más abajo del nivel de la alarma.
Se puede salir de esta modalidad si se pulsa el botón "2", "3" o "4".
Cada 30° el sensor controla la temperatura ambiente de la zona display.
Visualizaciones Display
| Visualização | Estado |
| 1 | Velocidad 1 |
| 2 | Velocidad 2 |
| 3 | Velocidad 3 |
| 4 | Velocidad m4 (intensiva) |
| 5 | Mantenimiento bajo Grasas |
| 6 | Mantenimiento bajo Carbòn |
| 7 | Mantenimiento bajo Carbòn y suceso Carbòn |
| 8 | Alarma Temperatura |
Mantenimiento
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Fig. 14-32
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el Modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

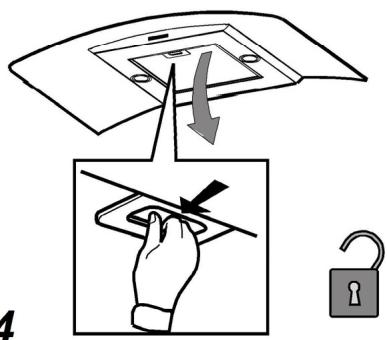

Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.

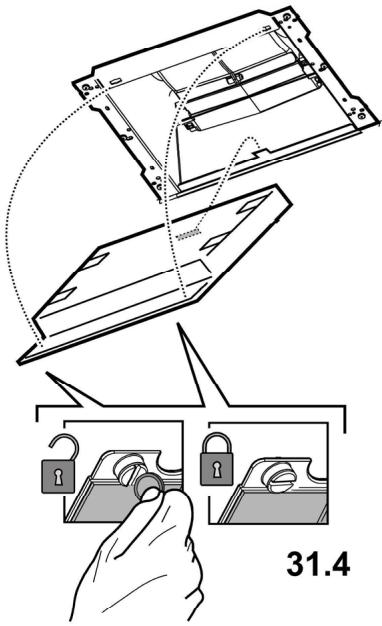

Filtro al carbón activo (solamente para la versión filtrante) Fig. 31
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtro al carbón puede lavarse cada dos días (o cuando el sistema de referencia de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completamente sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después de que el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.
Saque la cubierta que sujeta el filtro girando 90 grados los pomos (g) que la sujetan a la campana.

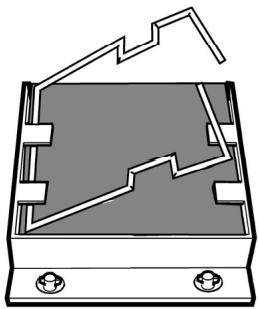

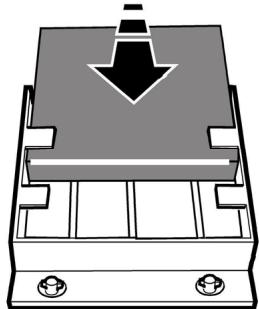

Ponga la placa (i) de carbón en el interior del chasis (h) y móntelo todo en la correspondiente sede (j).
Es posible utilizar un filtro de carbón tradicional, que no sea lavable, ni se pueda regenerar, y que se sustituya cada 3-4 años.
Marco del filtro de carbono y el filtro van juntos, el conjunto estructural suministrado con la campana no deben utilizarse.
Para la utilización de dicho filtro insertar en su hueco y fijar moviendo en sus mecanismos.
Sustitución de la lámpara
La campana tiene provista de un sistema de iluminación basado en la tecnología LED.
Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.
Para la sustitución dirigirse al servicio de asistencia técnica.
Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.
Conectar el extractor a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (brida de unión).
Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
Filtro antigrasa
Fig. 14-32
Capta las partículas de grasa provenientes de la cocción.
Filtro de carbón activo (solo para la versión filtrante)
Fig. 31
- ADVERTENCIAS
- ¡ATENCIÓN
- UTILIZACIÓN
- VERSIÓN ASPIRANTE
- INSTALACIÓN
- ANTES DE COMENZAR CON LA INSTALACIÓN
- FUNCIONAMIENTO
- ON/OFF LUCES
- ON/OFF MOTOR
- DISMINUCIÓN DE LA VELOCIDAD
- AUMENTO VELOCIDAD
- DISPLAY
- INDICACIÓN FILTROS GRASAS
- LA INDICACIÓN BAJO CARBÓN (SÓLO PARA VERSIÓN FILTRANTE)
- ACTIVACIÓN DE LA INDICACIÓN DEL FILTRO DE CARBÓN
- DESACTIVACIÓN INDICACIÓN FILTRO CARBONES
- ALARMA TEMPERATURA
- MANTENIMIENTO
- FILTRO ANTIGRASA
- FIG
- FILTRO AL CARBÓN ACTIVO (SOLAMENTE PARA LA VERSIÓN FILTRANTE) FIG
- RETIENE LOS OLORES DESAGRADABLES PRODUCIDOS POR LA COCCIÓN DE ALIMENTOS
- SUSTITUCIÓN DE LA LÁMPARA
Marca : ELICA
Modelo : L64,5CM IX/A/60
Categoría : Campana decorativa de pared
