L64,5CM IX/A/60 - Dekorativní nástěnný odsavač ELICA - Bezplatný návod k obsluze

Typ produktu	Dekorativní nástěnná digestoř
Značka	ELICA
Model	L64,5CM IX/A/60
Šířka (cm)	64,5
Přibližná hmotnost (kg)	15
Elektrické napájení	230 V ~ 50 Hz
Maximální výkon (W)	250
Počet rychlostí	4 (včetně časově omezené intenzivní)
Osvětlení	LED (výměna servisním technikem)
Typ odtahu	Odsávací (venkovní odtah) nebo filtrační (recirkulace)
Tukový filtr	Kovový, mytí v myčce
Uhlíkový filtr (volitelný)	Aktivní, pratelný a regenerovatelný nebo jednorázový podle modelu
Minimální vzdálenost od varné desky	50 cm (elektrická) / 65 cm (plynová nebo kombinovaná)
Funkce	Zapnutí/Vypnutí, volba rychlosti, osvětlení, teplotní alarm
Indikátory nasycení	Tukový filtr (40 h), uhlíkový filtr (160 h)
Čištění	Vlhčený hadřík a neutrální čisticí prostředek. Bez abraziv a alkoholu.
Údržba tukového filtru	Každý měsíc nebo při indikaci
Údržba uhlíkového filtru	Každé 2 měsíce (mytí) nebo výměna každé 3-4 měsíce
Třída energetické účinnosti	Neuvedeno
Hlučnost	Neuvedeno

Často kladené otázky - L64,5CM IX/A/60 ELICA

Jak vyčistit tukový filtr digestoře?

Kovový tukový filtr se myje ručně jemným čisticím prostředkem nebo v myčce nádobí při nízké teplotě a rychlém cyklu. Měl by se čistit alespoň jednou měsíčně nebo když se na displeji objeví signál nasycení (blikající číslice 1).

Jak vyměnit uhlíkový filtr?

U filtrační verze odstraňte rám otočením tlačítek o 90°, vložte nový uhlíkový polštářek a znovu smontujte. Pokud je filtr pratelný, vyperte jej v horké vodě a vysušte v troubě při 100 °C po dobu 10 minut. Vyměňujte jej každé 3-4 měsíce.

Co znamená blikající číslice 1 na displeji?

Blikající číslice 1 znamená, že je třeba vyčistit tukový filtr. Tento signál se objeví po 40 hodinách provozu. Pro reset podržte tlačítko 2 stisknuté déle než 3 sekundy, dokud signál nezmizí.

Lze digestoř používat v režimu recirkulace?

Ano, digestoř může pracovat ve filtrační verzi (recirkulace). Musíte nainstalovat aktivní uhlíkový filtr (není součástí dodávky). Nasávaný vzduch je odmaštěn a deodorizován, než je vrácen zpět do místnosti.

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Vždy dodržujte pokyny výrobce varné desky, pokud je uvedena větší vzdálenost.

Jak resetovat signál uhlíkového filtru?

Pro aktivaci nebo deaktivaci signálu uhlíkového filtru, při vypnuté digestoři, podržte současně tlačítka 2 a 3 po dobu 3 sekund. Číslice 1 bude blikat pro potvrzení deaktivace.

Co dělat, když displej zobrazuje blikající písmeno 't'?

Blikající písmeno 't' označuje alarm nadměrné teploty. Motor se automaticky přepne na rychlost 3. Stav alarmu přetrvává, dokud teplota neklesne. Tento režim můžete opustit stisknutím tlačítek 2, 3 nebo 4.

Jak používat intenzivní rychlost?

Intenzivní rychlost (4) se aktivuje stisknutím tlačítka 4. Je časově omezena na 5 minut, poté se digestoř automaticky vrátí na rychlost 2. Pro deaktivaci před koncem stiskněte tlačítko 3 (přepne na rychlost 3) nebo tlačítko 2 (vypne digestoř).

Mohu čistit digestoř abrazivními prostředky?

Ne, používejte výhradně vlhký hadřík s neutrálními tekutými čisticími prostředky. Vyhněte se čisticím nástrojům, abrazivním prostředkům a alkoholu. Nikdy nepoužívejte rozpouštědla.

Co dělat, když digestoř přestane fungovat?

Před kontaktováním servisního technika zkontrolujte, zda je spotřebič správně zapojen a zda nedošlo k vypnutí jističe. Ujistěte se, že filtry nejsou ucpané. Pokud problém přetrvává, kontaktujte kvalifikovaného odborníka.

NÁVOD K OBSLUZE L64,5CM IX/A/60 ELICA

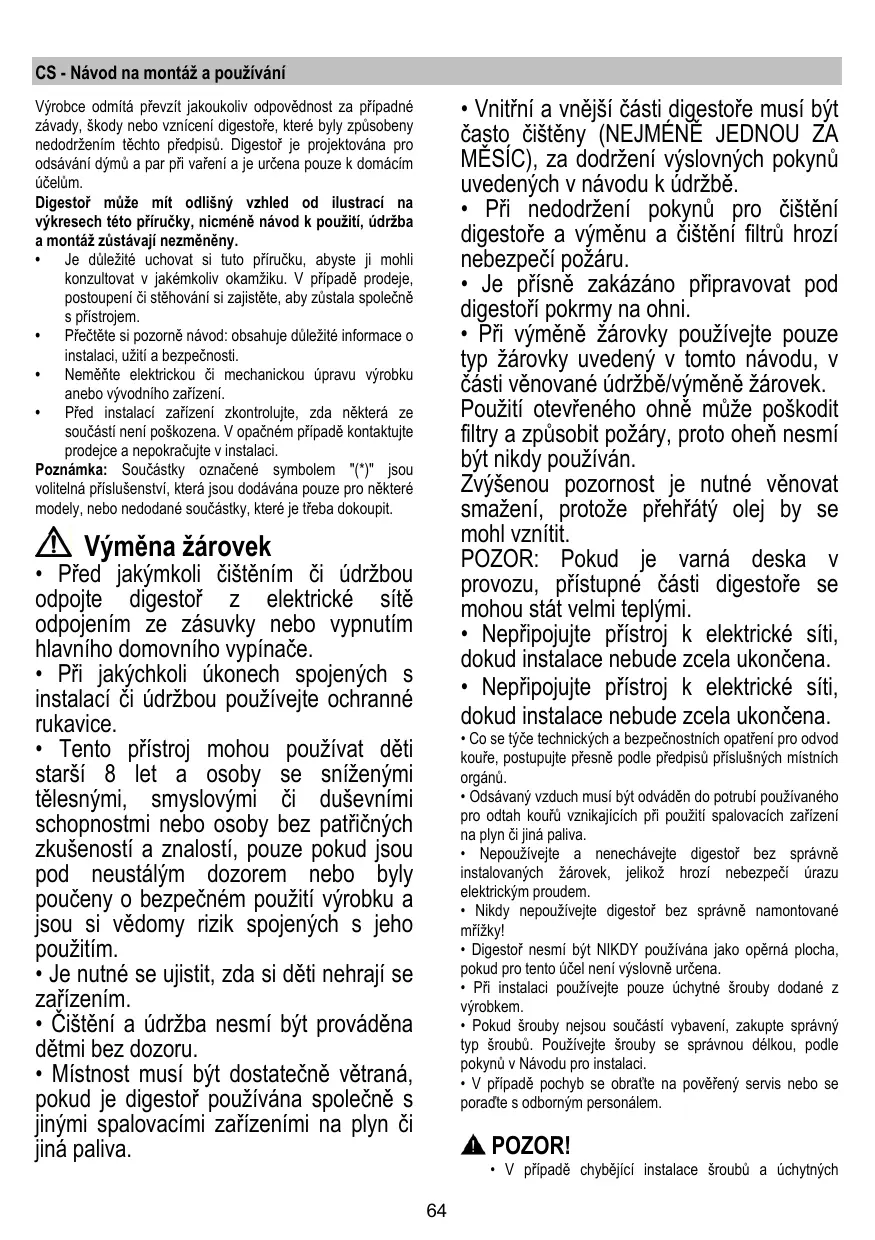

CS Návod na montáž a používání

SK Návod k montáži a užití

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněné.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení nebo stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze uchytné šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a uchytných

prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy.

Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, k nimž by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odevzdat do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobity mezinárodní výbor pro rádiové rušení, pozn. překl.)

Doporučeno pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možno použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musí být vyměněny.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

Používejte co nejkratší odtahové potrubí.

Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

Vyhněte se zásadním změnám průřezu vedení odtahu.

Filtraci provedi

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivního uhlí.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání (není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových a smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající platným normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkou (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, zda byl síťový kabel správně namontován.

Před zahájením instalace:

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtr/y s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.

Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

1. ON/OFF Svítidla
2. ON/OFF Motor

Stisknutím tlačítka “2” motor přechází na rychlost 1.

Stisknutím tlačítka během fungování digestoř přechází do stavu OFF.

1. Snížení rychlosti

Stisknutím tlačítka "3" dojde ke snížení rychlosti, ze 4. (intenzivní) na rychlost 1.

1. Zvýšení rychlosti

Stisknutím tlačítka "4" s digestoří ve stavu OFF, digestoř přechází na rychlost 1.

Stisknutím tlačítka během fungování se dosáhne zvýšení rychlosti, z 1. na 4. (intenzivní).

Intenzivní rychlost je časovaná. Standardní časování je 5', poté se digestoř umístí na rychlost 2.

K odstavení funkce před vypršením času stiskněte tlačítka “3”, digestoř se zastaví na rychlosti 3, stisknutím tlačítka “2” digestoř bude vypnuta.

Každé rychlosti odpovídá hlášení na displeji.

OFF: zánde hlášení

Rychlost 1:1

Rychlost 2:2

Rychlost 3:3

Rychlost 4: 4 bliká

1. Displej

Signalizace filtru proti mastnotám

Filtr proti mastnotám signalizuje po 40 hodinách použití a hlásí na displeji blikajícím číslem 1.

Jakmile se objeví tato signalizace, instalovaný filtr proti mastnotám musí být umyt.

Signalizace je viditelná s digestoří ve stavu ON.

K odstranění signalizace filtru proti mastnotám stiskněte tlačítko “2” po dobu více než 3”, až do okamžiku, kdy signalizace zhasne.

Odstranění signalizace je možné s digestoří ve stavu ON.

Signalizace filtru s uhlíkem (pouze pro filtrující verzi)

Signalizace filtru s uhlíkem přichází po 160 hodinách použití a je vyznačena na displeji blikajícím číslem 2.

Jakmile se objeví tato signalizace, filtr s uhlíkem musí být

vyměněn.

Signalizace je viditelná s digestoří ve stavu ON.

K odstranění signalizace filtru s uhlíkem stiskněte tlačítko "2" po dobu více než 3", až do okamžiku, kdy signalizace zhasne.

Odstranění signalizace je možné s digestoří ve stavu ON.

V případě současné signalizace obou filtrů budou na displeji blikat střídavě čísla 1 a 2.

Opětné nastavení proběhne dvojnásobným provedením výše uvedené procedury.

Poprvé se opět nastaví signalizace filtru proti mastnotám, podruhé se opět nastaví signalizace filtru s uhlíkem.

V modální standardní signalizaci filtru s uhlíkem není aktivní.

V případě, že se použije digestoř ve filtrační verzi, je nutné uvést do funkce signalizaci filtru s uhlíkem.

Aktivace signalizace filtru s uhlíkem:

Umístěte digestoř do pozice OFF a stiskněte současně tlačítka "2" a "3" po dobu 3".

Čísla 1 a 2 budou blikat střídavě po dobu 2"

Odstavení signalizace filtru s uhlíkem:

Nastavte digestoř do pozice OFF a stiskněte současně tlačítka "2" a "3" po dobu 3".

Číslo 1 bude blikat po dobu 2"

Poplach teplota

Digestoř je vybavena senzorem teploty, který uvádí motor na rychlost 3 v případě, že teplota v zóně displeje je příliš vysoká.

Situace poplachu je vyznačena na displeji blikajícím písmenem t.

Tento stav zůstane až do okamžiku, kdy teplota sestoupí pod výstražný práh.

Je možné vystoupit z této modality stisknutím tlačítka “2”, “3” nebo “4”.

Senzor ověřuje teplotu v zóně displeje každých 30".

Vizualizace displej

Vizualizace	Stav
1	Rychlost 1
2	Rychlost 2
3	Rychlost 3
4	Rychlost 4 (intenzivni)
5	Śdrżba filtru proti mastnotám
2	Üdržba filtru s uhlikem
1	Üdržba filtru proti mastnotám a filtru s uhlikem
-	Poplach temperatura

Údržba

Pro čištění používejte výhradně látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 14-32

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 31

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Filtr se musí každé 2 měsíce (anebo jestliže systém vyznačování saturace filtru - pokud je součástí výbavy vlastního modelu - vyznačuje tuto potřebu) vyčistit ručně v teplé vodě s vhodným mycím prostředkem nebo v myčce nádobí při kompletním programu bez přítomnosti nádobí. Po vyčištění zbavte filtr přebytečné vody tak, abyste jej nepoškodili. Vyjměte jej z plastového rámu a důkladně vysušte při teplotě 100 °C po dobu 10 minut v elektrické troubě.

Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a navíc vždy, když je poškozen.

Pro demontáž filtru povolte fixační šroubek rámu o 90° (g). Novou vložku s aktivním uhlím (i) vsuňte do rámu (h) a vše namontujte zpět na odpovídající místo.

Je možné používat tradiční typ filtru s uhlíkem, který nelze mýt ani obnovit, a který je třeba vyměňovat jednou za 3-4 měsíce.

Rámec a pěnovka filtru s uhlíkem jsou společně svařeny, eventuální rámec dodaný s digestoří se tedy nemá používat. Před užitím je třeba ho umístit do příslušného uložení a upevnit prostřednictvím příslušných zařízení.

Výměna žárovek

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručují optimální osvětlení, s trvanlivostí až 10krát delší než tradiční žárovky a umožňují úspory 90% elektrické energie.

Pro výměnu se obraťte na servisní službu.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

V této záruce se vyhýbá každé zodpovědnosti.

! Používejte co nejkratší odtahové potrubí.

! Vyhněte se zásadním změnám sekce vedení odtahu.

Filtrační verze

Návody na zapojení jsou dodány s odsávací jednotkou.

Montáž

3. Snížení rychlosti

Stisknutím tlačítka „3“ dojde ke snížení rychlosti, z rychlosti 4 (intenzivní) na rychlost 1.

4. Zvýšení rychlosti

Stisknutím tlačítka „4“ s odsavačem par v stavu OFF, odsavač par přechází do rychlosti 1.

Stisknutím tlačítka během činnosti odsavače par dojde ke zvýšení rychlosti, z rychlosti 1 do rychlosti 4 (intenzivní).

Intenzivní rychlost je časovaná. Standardní časování je 5', potom se odsavač par nastaví do rychlosti 2.

Pro deaktivaci činnosti, dříve než uplyne čas, stiskněte tlačítko "Ω • 3" , odsavač par se nastaví do rychlosti 3, stisknutím tlačítka "Ω • 2" se odsavač par vypne.

Každé rychlosti odpovídá jedna signalizace na displeji:

Signalizace uhlíkového filtru (jen pro filtrační verzi)

Poprvé se vynuluje signalizace filtru tuků, podruhé se vynuluje signalizace uhlíkového filtru.

Ve standardním režimu není signalizace uhlíkového filtru aktivní.

Když se používá odsavač par ve filtrační verzi, je potřeba uvést do činnosti signalizaci uhlíkového filtru.

Poplachový stav je indikován na displeji blikajícím písmenem t.

Zobrazenie	Stav
1	Rychlost' 1
2	Rychlost' 2
3	Rychlost' 3
4	Rychlost' 4 (intensivna)
5	Ádržba filtra Tukov
6	Ádržba Uhlikového filtra
7	Ádržba filtra Tukov a Uhlikového filtra
8	Alarm teploty

Údržba

Při čištění je třeba použít VÝLUČNĚ látku navlhčenou neutrálními tekutými čisticími prostředky.

NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Protitukový filtr

Obr. 14-32

Je možné používat běžný uhlíkový filtr, neumývatelný ani neobnovitelný, který je třeba vyměňovat každé 3-4 měsíce.
