L64,5CM IX/A/60 - Duvar dekoratif davlumbazı ELICA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Dekoratif duvar davlumbazı
Marka	ELICA
Model	L64,5CM IX/A/60
Genişlik (cm)	64,5
Yaklaşık ağırlık (kg)	15
Elektrik beslemesi	230 V ~ 50 Hz
Maksimum güç (W)	250
Hız sayısı	4 (zaman ayarlı yoğun hız dahil)
Aydınlatma	LED (teknik servis tarafından değiştirilir)
Tahliye türü	Emici (dış tahliye) veya filtreli (geri dönüşüm)
Yağ filtresi	Bulaşık makinesinde yıkanabilir metal
Karbon filtre (isteğe bağlı)	Modele göre aktif, yıkanabilir ve yenilenebilir veya tek kullanımlık
Ocaktan minimum mesafe	50 cm (elektrikli) / 65 cm (gaz veya karma)
Fonksiyonlar	Açma/Kapama, hız seçimi, aydınlatma, sıcaklık alarmı
Doygunluk göstergeleri	Yağ filtresi (40 saat), karbon filtre (160 saat)
Temizlik	Nemli bez ve nötr deterjan. Aşındırıcı veya alkol kullanmayın
Yağ filtresi bakımı	Her ay veya belirtildiğinde
Karbon filtre bakımı	Her 2 ayda bir (yıkama) veya her 3-4 ayda bir değiştirme
Enerji verimlilik sınıfı	Belirtilmemiş
Ses seviyesi	Belirtilmemiş

Sık sorulan sorular - L64,5CM IX/A/60 ELICA

Davlumbazın yağ filtresi nasıl temizlenir?

Metal yağ filtresi, agresif olmayan bir deterjanla elde veya düşük sıcaklıkta ve hızlı programda bulaşık makinesinde yıkanabilir. Ayda en az bir kez veya ekranda doygunluk sinyali (yanıp sönen 1 rakamı) göründüğünde temizlenmelidir.

Karbon filtre nasıl değiştirilir?

Filtreli versiyon için, düğmeleri 90° çevirerek şasiyi çıkarın, yeni karbon pedi yerleştirin ve yeniden takın. Filtre yıkanabilirse, sıcak suyla yıkayın ve 100°C'de 10 dakika fırında kurutun. Her 3-4 ayda bir değiştirin.

Ekranda 1 rakamının yanıp sönmesi ne anlama gelir?

Yanıp sönen 1 rakamı, yağ filtresinin temizlenmesi gerektiğini belirtir. Bu sinyal 40 saat kullanımdan sonra ortaya çıkar. Sıfırlamak için, sinyal sönene kadar 2 tuşuna 3 saniyeden uzun süre basılı tutun.

Davlumbaz geri dönüşüm modunda kullanılabilir mi?

Evet, davlumbaz filtreli (geri dönüşüm) versiyonda çalışabilir. Aktif karbon filtre takmanız gerekir (verilmez). Emilen hava, odaya geri verilmeden önce yağdan arındırılır ve kokusu giderilir.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe elektrikli ocaklar için 50 cm, gazlı veya karma ocaklar için 65 cm'dir. Daha büyük bir mesafe belirtilmişse, her zaman ocak üreticisinin talimatlarını izleyin.

Karbon filtre sinyali nasıl sıfırlanır?

Karbon filtre sinyalini etkinleştirmek veya devre dışı bırakmak için, davlumbaz kapalıyken 2 ve 3 tuşlarına aynı anda 3 saniye basılı tutun. Devre dışı bırakmayı onaylamak için 1 rakamı yanıp sönecektir.

Ekranda yanıp sönen 't' harfi görünürse ne yapmalı?

Yanıp sönen 't' harfi aşırı sıcaklık alarmını belirtir. Motor otomatik olarak 3. hıza geçer. Alarm durumu sıcaklık düşene kadar devam eder. 2, 3 veya 4 tuşlarına basarak bu moddan çıkabilirsiniz.

Yoğun hız nasıl kullanılır?

Yoğun hız (4), 4 tuşuna basılarak etkinleştirilir. 5 dakika zaman ayarlıdır, ardından davlumbaz otomatik olarak 2. hıza döner. Süre dolmadan devre dışı bırakmak için 3 tuşuna (3. hıza geçer) veya 2 tuşuna (davlumbazı kapatır) basın.

Davlumbazı aşındırıcı ürünlerle temizleyebilir miyim?

Hayır, yalnızca nemli bir bez ve nötr sıvı deterjan kullanın. Temizlik araçları, aşındırıcı ürünler ve alkolden kaçının. Asla çözücü kullanmayın.

Davlumbaz çalışmazsa ne yapmalı?

Teknik servisle iletişime geçmeden önce, cihazın doğru şekilde takılı olduğundan ve devre kesicinin atmadığından emin olun. Filtrelerin tıkalı olmadığını kontrol edin. Sorun devam ederse, kalifiye bir profesyonelle iletişime geçin.

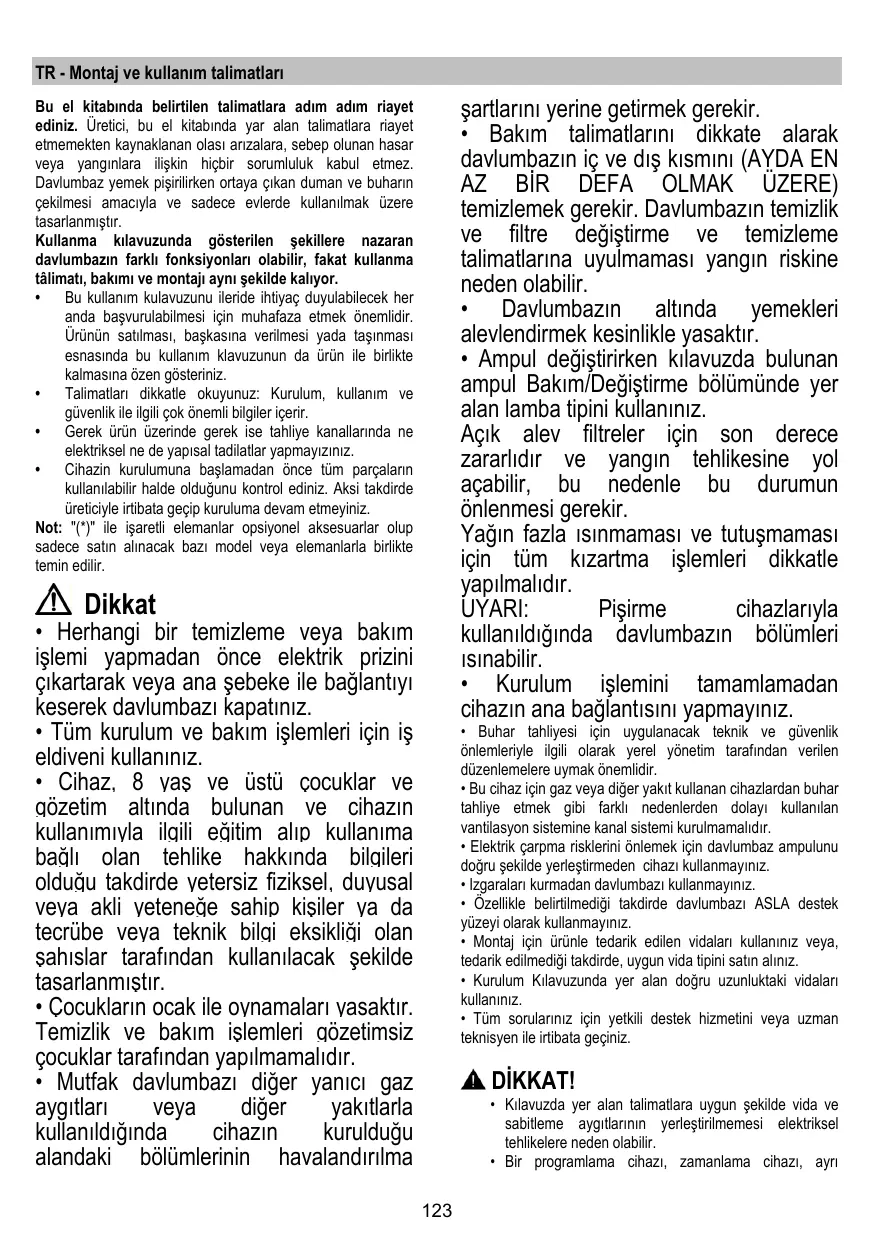

KULLANIM KILAVUZU L64,5CM IX/A/60 ELICA

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangına ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalır.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız. Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: (*) ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemlerinde iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal ve/veya akli yeteneğe sahip kişiler ve/veya deneyim ve/veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı, yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırılma

şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.
• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yakın fazla ısınmaması ve tutuşmaması için: tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellik belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere yol açabilir.
• Bir programlama cihazı, zamanlama cihazı, aynı

uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız. Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi

gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutlar içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uzun durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtreleme etkinliğinin korunması için gerektiğinde yağ filtresi(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılır.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

UYARI:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Çapı, hava çıkışıyla aynı olmalıdır (bağlantı halkası).

Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır.

Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın ! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90° ! Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağından arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdırlar (verilmemiştir).

Bağlantı talimatları emme ünitesiyle birlikte verilmiştir.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının alt kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Ana güç kaynağı, davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı, varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısını tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Montaj kalitesi:

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin. Varsa aktif karbon filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir. (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi, garanti kartı vs.)

bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, her bir teknisyen duvar/tavan tipine bu malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

1 2

5

3 4

1. ON/OFF Işıklar (AÇIK/KAPALI)
2. ON/OFF Motor

"2" numaralı düğmeye basıldığında motor Hız 1'e geçer. Çalışma esnasında düğmeye basıldığında davlumbaz OFF (KAPALI) durumuna gelir.

1. Hız ayarı

"3" numaralı tuşa basılarak hızın 4 numaralı hızdan (yoğundan) 1 numaralı hıza azalması sağlanır.

1. Hız artırma

Davlumbaz OFF KAPALI durumda iken "4" numaralı tuşa basıldığında çalışma hızı 1 seviyesine geçer.

Çalışma esnasında tuşa basıldığında 1 numaralı hız seviyesinden 4 numaralı hız seviyesine (yoğun) hızın artması sağlanır.

Yoğun hız seviyesi zaman ayarlıdır. Standart zaman 5 dakikadır. Bu süre sonunda davlumbaz 2 numaralı hıza geçer.

Zamanın dolmasını beklemeden yoğun hızda çalışma işlevini sonlandırmak için "3" numaralı tuşa basmak yeterli olacaktır. Bu şekilde davlumbazın çalışma hızı hemen 3 seviyesine iner, "2" numaralı tuşa basıldığında davlumbaz kapanacaktır.

Her bir hız seviyesine karşılık ekranda bir işaret belirir: OFF/KAPALI: Hiçbir işaret yok

Hız 1: 1, Hız 2: 2, Hız 3: 3, Hız 4: 4 yanıp sönerek

5. Ekran

Yağ filtresinin değişimi uyarısı

Yağ filtresinin değişim uyarısı davlumbaz 40 saat kullanıldıktan sonra olur ve ekranda yanıp sönen 1 rakamı ile belirlenir.

Bu işaret ekranda görüldüğü zaman davlumbazda takılı olan yağ filtresinin yıkanması gerekir.

Bu uyarı davlumbaz ON / AÇIK durumunda iken görülebilir.

Yağ filtresinin değişim uyarısını kaldırmak için "2" numaralı düğmeye 3 saniyeden fazla uyarı sönünceye kadar sürekli basılı tutmak yeterli olur.

Uyarının kaldırılması sadece davlumbaz ON/AÇIK pozisyonunda iken olur.

Karbon filtrenin değişimi uyarısı (Sadece filtre eden versiyon için)

Karbon filtrenin değişim vaktinin geldiğinin işaret edilmesi, davlumbaz 160 saat kullanıldıktan sonra ve ekranda 2 rakamının yanıp sönmesi ile olur.

Bu işaret görüldüğü zaman davlumbaz üzerinde takılı bulunan karbon filtresinin yenisi ile değiştirilmesi gerekir.

Bu işaretleme ancak davlumbaz ON/AÇIK durumunda iken görülebilir.

Yağ filtresi ile ilgili bu uyarının ekrandan kaldırılması için "2" tuşuna en az üç saniye basılı tutmak yeterli olacaktır.

Uyarının ekrandan kaldırılması sadece davlumbaz ON/AÇIK durumunda iken olur.

Aynı anda her iki filtrenin de uyarı vermesi durumunda, ekranda 1 ve 2 rakamları sıra ile yanıp söneceklerdir.

Resetleme işlemi yukarıda tarif edilen prosedürün iki defa tekrarlanması ile gerçekleşir.

Birinci defada yağ filtresi uyarısı resetlenir iken ikinci defada karbon filtre uyarısı resetlenmiş olur.

Standart modda karbon filtre uyarısı aktif değildir.

Davlumbazın filtre edici versiyonda olması durumunda karbon filtre uyarısını aktif hale getirmek gerekir.

Karbon filtre uyarısının aktif hale getirilmesi:

Davlumbazı OFF/KAPALI konumuna getirin ve "2" ile "3" tuşlarını aynı anda 3 saniye boyunca basılı olarak tutun.

1 ve 2 rakamları 2 saniye boyunca yanıp söneceklerdir.

Karbon filtre uyarısının devre dışı bırakılması:

Davlumbazı OFF/KAPALI konumuna getirin ve "2" ile "3" tuşlarını aynı anda 3 saniye boyunca basılı tutun.

1 rakamı 2 saniye boyunca yanıp sönecektir.

Sıcaklık Alarmı

Davlumbaz, ekrandaki sıcaklığın çok yüksek olması durumunda motoru otomatik olarak 3. hız seviyesinde çalıştıran bir sıcaklık sensörü ile donatılmıştır.

Alarm durumu ekranda yanıp sönen "t" harfi ile belirtilir.

Bu durum, sıcaklık alarm durumuna neden olan alarm seviyesinin altına ininceye kadar devam eder.

Bu moddan "2", "3" ya da "4" tuşlarına basılarak çıkılabilir.

Her 30 saniyede bir sensör ekrandaki sıcaklığı doğrular.

Ekranda görüntülenen bilgiler

Görüntülenen	Belirtmiş durum
1	Hiz 1
2	Hiz 2
3	Hiz 3
4	Hiz 4 (Yogyun)
5	Yağ filtresinin bakimmune
6	Karbon filtresinin bakimmune
7	Yağ ve Carbon filtresinin bakimmune
8	Sicakkı Alarmı

Bakım

SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 14-32

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir (veya filtre dolum göstergesi sistemi - satın alınan modelde varsa - bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir.

Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 31

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Kömür filtresi sıcak su ve uygun bir deterjanla veya bulaşık makinesinde 65°C'de (bulaşık makinesi kullanıldığı takdirde, tam devri seçiniz) iki ayda bir (veya filtre dolum göstergesi sistemi - satın aldığınız modelde varsa - bu zorunluluğu gösterir) yıkanabilir.

Fazla suyu filtreye zarar vermeden boşaltıp, plastik kafesin içerisinde bulunan yatağı sökünüz ve kafesi tamamıyla kurutmak için 100°C'deki fırında 10 dakika bırakınız. Yatağı her 3 yılda bir, bez yıprandığında değiştiriniz.

Bacayı ocak davlumbazına bağlayan düğmeleri (g) 90° döndürerek filtre tutucu kafesini sökünüz.

Aktif karbon filtre keçesini (i) kafesin (h) içine sokup, geri kalanın tamamını muhafazasına (j) yerleştiriniz.

Yıkanabilir veya yeniden üretilemeyen, her 3-4 ayda bir değiştirilen klasik bir karbon filtre de kullanılabilir.

Karbon filtre, karbon filtre tutucu kafesiyle birlikte lehimlenir; cihazla birlikte verilen son kafes bu nedenle kullanılamaz.

Kafesi yuvasına takınız ve 2 adet plastik düğmeyi döndürerek sabitleyiniz.

Lambaları değiştirme

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma ve normal lambalarınkine göre 10 defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar.

Bunların yenileri ile değiştirilmesi için teknik servise başvurunuz.
