L64,5CM IX/A/60 - Dekoratívny nástenný odsávač ELICA - Bezplatný návod na obsluhu

Typ produktu	Dekoratívny nástenný digestor
Značka	ELICA
Model	L64,5CM IX/A/60
Šírka (cm)	64,5
Približná hmotnosť (kg)	15
Elektrické napájanie	230 V ~ 50 Hz
Maximálny výkon (W)	250
Počet rýchlostí	4 (vrátane časovo obmedzenej intenzívnej)
Osvetlenie	LED (výmena servisným technikom)
Typ odvodu	Odsávací (vonkajší odvod) alebo filtračný (recirkulácia)
Tukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter (voliteľný)	Aktívny, umývateľný a regenerovateľný alebo jednorazový podľa modelu
Minimálna vzdialenosť od varnej dosky	50 cm (elektrická) / 65 cm (plynová alebo kombinovaná)
Funkcie	Zap./Vyp., výber rýchlosti, osvetlenie, teplotný alarm
Indikátory nasýtenia	Tukový filter (40 h), uhlíkový filter (160 h)
Čistenie	Vlhká handrička a neutrálny čistiaci prostriedok. Žiadne abrazívne prostriedky ani alkohol
Údržba tukového filtra	Každý mesiac alebo podľa indikácie
Údržba uhlíkového filtra	Každé 2 mesiace (umývanie) alebo výmena každé 3-4 mesiace
Trieda energetickej účinnosti	Nešpecifikované
Hladina hluku	Nešpecifikované

Často kladené otázky - L64,5CM IX/A/60 ELICA

Ako čistiť tukový filter digestora?

Kovový tukový filter sa umýva ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Mal by sa čistiť aspoň raz za mesiac alebo keď sa na displeji objaví signál nasýtenia (blikajúca číslica 1).

Ako vymeniť uhlíkový filter?

Pre filtračnú verziu odstráňte rám otočením gombíkov o 90°, vložte nový uhlíkový vankúšik a znova namontujte. Ak je filter umývateľný, umyte ho v teplej vode a sušte v rúre pri 100°C po dobu 10 minút. Vymieňajte ho každé 3-4 mesiace.

Čo znamená blikajúca číslica 1 na displeji?

Blikajúca číslica 1 znamená, že tukový filter je potrebné vyčistiť. Tento signál sa objaví po 40 hodinách používania. Na resetovanie podržte tlačidlo 2 stlačené viac ako 3 sekundy, kým signál nezhasne.

Môže sa digestor používať v režime recirkulácie?

Áno, digestor môže pracovať vo filtračnej verzii (recirkulácia). Je potrebné nainštalovať aktívny uhlíkový filter (nie je súčasťou dodávky). Nasávaný vzduch je odtučnený a zbavený zápachu pred opätovným vypustením do miestnosti.

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Vždy dodržiavajte pokyny výrobcu varnej dosky, ak je špecifikovaná väčšia vzdialenosť.

Ako resetovať signál uhlíkového filtra?

Na aktiváciu alebo deaktiváciu signálu uhlíkového filtra, keď je digestor vypnutý, podržte súčasne stlačené tlačidlá 2 a 3 na 3 sekundy. Číslica 1 bude blikať na potvrdenie deaktivácie.

Čo robiť, ak displej zobrazuje blikajúce písmeno 't'?

Blikajúce písmeno 't' znamená alarm nadmernej teploty. Motor sa automaticky prepne na rýchlosť 3. Alarmový stav pretrváva, kým teplota neklesne. Tento režim môžete opustiť stlačením tlačidiel 2, 3 alebo 4.

Ako používať intenzívnu rýchlosť?

Intenzívna rýchlosť (4) sa aktivuje stlačením tlačidla 4. Je časovo obmedzená na 5 minút, potom sa digestor automaticky vráti na rýchlosť 2. Na deaktiváciu pred koncom stlačte tlačidlo 3 (prepne na rýchlosť 3) alebo tlačidlo 2 (vypne digestor).

Môžem čistiť digestor abrazívnymi prostriedkami?

Nie, používajte výlučne vlhkú handričku s neutrálnymi tekutými čistiacimi prostriedkami. Vyhnite sa čistiacim nástrojom, abrazívnym prostriedkom a alkoholu. Nikdy nepoužívajte rozpúšťadlá.

Čo robiť, ak digestor prestal fungovať?

Pred kontaktovaním servisného technika skontrolujte, či je spotrebič správne zapojený a či nevypol istič. Uistite sa, že filtre nie sú upchaté. Ak problém pretrváva, kontaktujte kvalifikovaného odborníka.

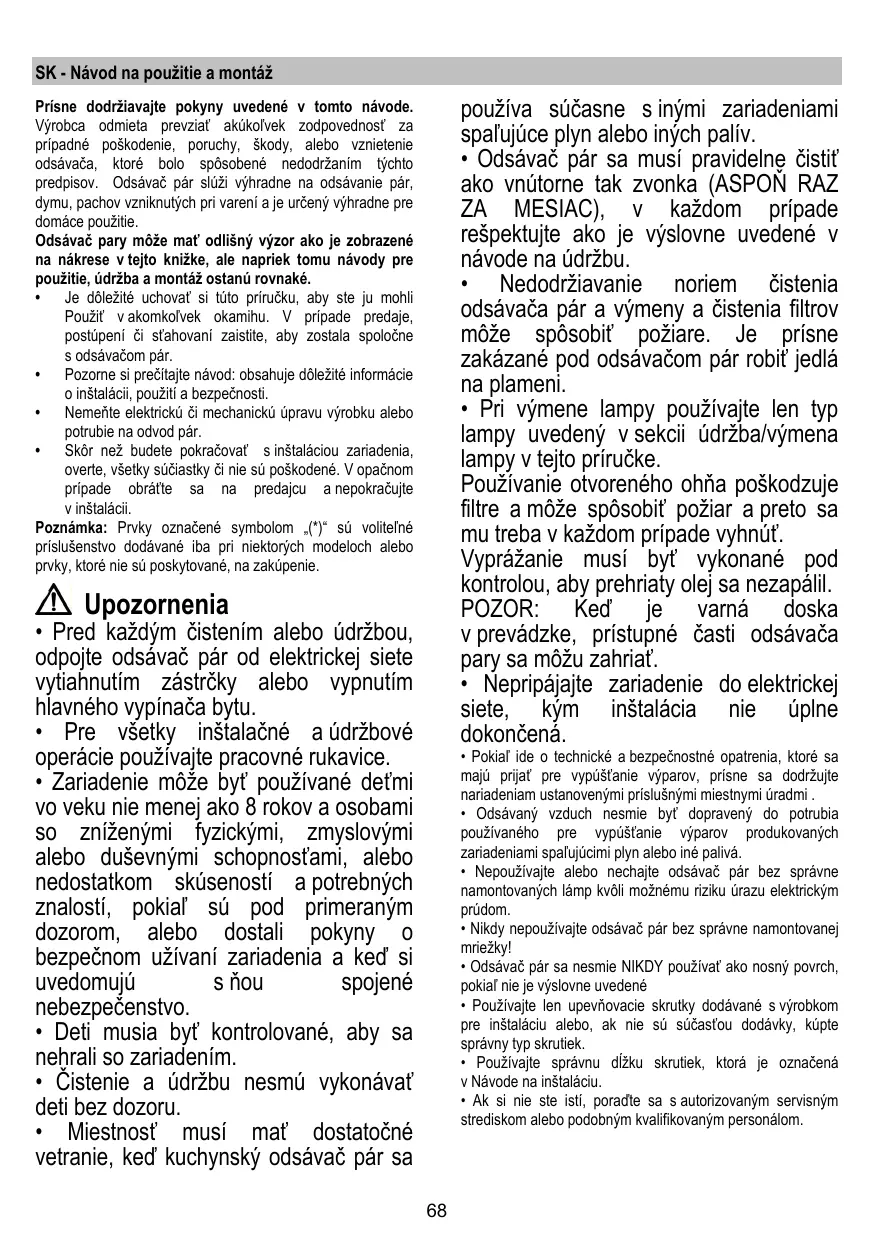

NÁVOD NA OBSLUHU L64,5CM IX/A/60 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pár môže mať odlišný výzor ako je zobrazené na nákrese v tejto knihe, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom ^{(^*)} sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa

používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť, ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny filtrov môže spôsobiť požiar. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii Údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá. Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte so spínacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odsávacie potrubie nie je súčasťou vybavenia a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odsávacie potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových rúr a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku (nie je dodávaná).

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu vášho zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok má vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Odsávač pár je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pár.

Činnosť

1. ON/OFF Osvetlenie

2. ON/OFF Motor

Stlačením tlačidla „2" motor prejde do rýchlosti 1.

Stlačením tlačidla počas činnosti, odsávač pár prejde do stavu OFF.

Signalizácia filtrov

Signalizácia filtra tukov sa uskutoční po 40 hodinovom používaní, je indikovaná na displeji s blikajúcim číslom 1.

Keď sa objaví takáto signalizácia, filter tukov je potrebné umyť.

Signalizácia je viditeľná, keď odsávač pár je v stave ON.

Pre vynulovanie signalizácie filtra tukov, stlačte tlačidlo „2" na viac ako 3", až po vypnutie signalizácie.

Vynulovanie signalizácie je možné, keď odsávač pár je v stave ON.

Signalizácia uhlíkového filtra sa uskutoční po 160 hodinovom používaní, je indikovaná na displeji s blikajúcim číslom 2.

Keď sa objaví takáto signalizácia, uhlíkový filter je potrebné vymeniť.

Signalizácia je viditeľná, keď odsávač pár je v stave ON.

Pre vynulovanie signalizácie uhlíkového filtra, stlačte tlačidlo „2" na viac ako 3", až po vypnutie signalizácie.

Vynulovanie signalizácie je možné, keď odsávač pár je v stave ON.

V prípade, keď budú súčasne signalizovať obidve filtre, na displeji budú blikať striedavo číslice 1 a 2.

Vynulovanie sa uskutoční tým, že 2 krát sa vykoná horepopísaný postup.

Aktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pár na OFF a nechať stlačené spolu tlačidlá „2“ a „3“ na dobu 3 sekúnd.

Číslice 1 a 2 budú striedavo blikať 2 sekundy.

Deaktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pár na OFF a nechať spolu stlačené tlačidlá „2“ a „3“ na dobu 3 sekúnd.

Číslica 1 bude blikať 2 sekundy.

Alarm teploty

Odsávač pár je vybavený teplotným snímačom, ktorý v prípade, keď teplota v priestore displeja je príliš vysoká, aktivuje motor na rýchlosť 3.

Tento stav pretrváva naďalej, až kým teplota neklesne pod hodnotu poplachu.

Tento režim sa môže ukončiť stlačením tlačidla „2“, „3“ alebo „4“.

Každých 30 sekúnd snímač kontroluje teplotu oblasti v priestore displeja.

Zobrazenia displeja

Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýtenosti filtrov - ak je ním príslušný model vybavený - upozorní na túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklovým programom.

Umývaním v umývačke sa protitukový filter môže ofarbiť, ale jeho filtračná charakteristika sa tým vôbec nezmení.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 31

Udrží nepríjemné zápachy pochádzajúce z varenia.

Uhoľný filter sa môže umývať každé 2 mesiace (alebo keď oznamujúci systém nasýtenosti filtrov - ak je ním daný model vybavený - oznámi túto nutnosť) v teplej vode so špiritusovými umývacími prostriedkami alebo v umývačke riadu pri 65 °C (v prípade umývania v umývačke použiť kompletný cyklus bez iného riadu vo vnútri).

Odstrániť prebytočnú vodu bez poškodenia filtra, potom vybrať vankúšik umiestnený vo vnútri rámu z umelej hmoty a položiť ho do rúry na pečenie na 10 minút pri 100 °C, aby sa celkovo osušil.

Nahradiť vankúšik každé 3 roky a zakaždým, keď sa jeho povrch javí poškodený.

Vybrať rám pridržiavajúci filter otočením o 90° rukoväte (g), ktoré ho upevňujú o odsávač pary.

Vložiť uhoľný vankúšik (i) do vnútra rámu (h) a znovu namontovať všetko na svoje miesto (j).

Rám a vankúšik uhoľného filtra sú spolu zvarené; preto prídavný rám, ktorý je súčasťou vybavenia odsávača pary, sa nevyužije.

Pre jeho použitie vložiť ho do príslušného miesta prostredníctvom príslušných útvarov.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10-krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu sa obráťte na technický servis.
