SPOT + IX/A/90 - Dekoratívny nástenný odsávač ELICA - Bezplatný návod na obsluhu

Typ produktu	Nástenná dekoratívna odsávačka pár
Značka	ELICA
Model	SPOT + IX/A/90
Použitie	Domáce
Prevádzka	Odsávacia (vonkajšie odvádzanie) alebo filtračná (vnútorný recirkulácia)
Šírka	90 cm
Minimálna vzdialenosť od varnej dosky	50 cm (elektrická) / 65 cm (plynová alebo kombinovaná)
Elektrické napájanie	Napätie podľa typového štítka (zvyčajne 220-240 V)
Typ osvetlenia	LED
Tukový filter	Kovový, umývateľný (mesačne, možno umývať v umývačke)
Aktívny uhlíkový filter	Voliteľný, umývateľný alebo nie podľa verzie
Ovládanie	Dotykové s digitálnym displejom
Funkcie	Rýchlosti odsávania, intenzívny režim (10 min), hodiny, časovač (odpočítavanie a stopky), indikátor nasýtenia filtrov
Bezpečnosť	Automatické zastavenie časovača, ochrana proti prehriatiu, zastavenie po 10 min v intenzívnom režime
Údržba	Pravidelné čistenie (aspoň raz za mesiac), nepoužívať alkohol ani abrazíva
Opraviteľnosť	Výmena LED servisným technikom, prístupné filtre
Všeobecné informácie	Návod k dispozícii v niekoľkých jazykoch, záruka výrobcu

Často kladené otázky - SPOT + IX/A/90 ELICA

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Pre elektrické sporáky je minimálna vzdialenosť 50 cm. Pre plynové alebo kombinované sporáky je to 65 cm. Ak pokyny pre varný spotrebič uvádzajú väčšiu vzdialenosť, dodržte ju.

Ako čistiť tukový filter?

Kovový tukový filter sa musí čistiť raz za mesiac alebo keď sa zobrazí indikátor nasýtenia. Používajte neagresívne čistiace prostriedky, ručne alebo v umývačke pri nízkej teplote a krátkom cykle.

Ako nastaviť hodiny na digestore?

Stlačte tlačidlo 3 pre výber funkcie CLOCK, potom tlačidlo 4 pre vstup do konfigurácie. Podržte tlačidlo 4 pre nastavenie minút (1 minúta za sekundu, potom 10 minút za sekundu po 10 sekundách). Stlačte tlačidlo 3 pre uloženie.

Ako používať funkciu časovača (odpočítavanie)?

Vyberte TIMER tlačidlom 3, potom stlačte tlačidlo 4. Pre nastavenie odpočítavania podržte tlačidlo 4 (1 minúta za sekundu, potom 5 minút za sekundu po 10 sekundách). Časovač sa spustí automaticky po uložení. Pri 0:00 sa motor zastaví.

Čo znamená zobrazenie 'RESET' na displeji?

Zobrazenie RESET pri tukovom filtri (e) alebo pachovom filtri (f) znamená, že filter je potrebné vyčistiť alebo vymeniť. Po údržbe vyberte príslušnú funkciu tlačidlom 3, potom podržte tlačidlo 4 stlačené 5 sekúnd na resetovanie.

Ako aktivovať intenzívny režim?

Stlačte niekoľkokrát tlačidlo 1 pre zvýšenie rýchlosti, až kým nedosiahnete intenzívny režim. Digestor pracuje v intenzívnom režime 10 minút, potom sa automaticky vráti na predchádzajúcu rýchlosť. Intenzívny režim môžete zastaviť opätovným stlačením tlačidla 1.

Môže digestor fungovať bez vonkajšieho odvodu?

Áno, v recirkulačnom režime: je potrebné nainštalovať aktívny uhlíkový filter (nie je súčasťou všetkých modelov) a vzduch sa po odtučnení a dezodorácii vracia späť do miestnosti.

Ako vymeniť aktívny uhlíkový filter?

Uhlíkový filter sa upevňuje na zadnú stranu kovovej jazýčka a vpredu dvoma gombíkmi. Na demontáž otočte gombíky o 90°. Podľa modelu je filter umývateľný alebo nie: ak nie je umývateľný, vymeňte ho najneskôr každé 4 mesiace.

Čo robiť, ak LED osvetlenie nefunguje?

Digestor je vybavený LED osvetlením. V prípade poruchy kontaktujte technickú podporu. Výmenu musí vykonať odborník.

Je normálne, že digestor automaticky zvyšuje rýchlosť?

Áno, ovládanie je vybavené systémom ochrany proti prehriatiu. Pri nadmernej teplote sa rýchlosť môže automaticky zvýšiť na ochranu displeja. Nie je to chyba.

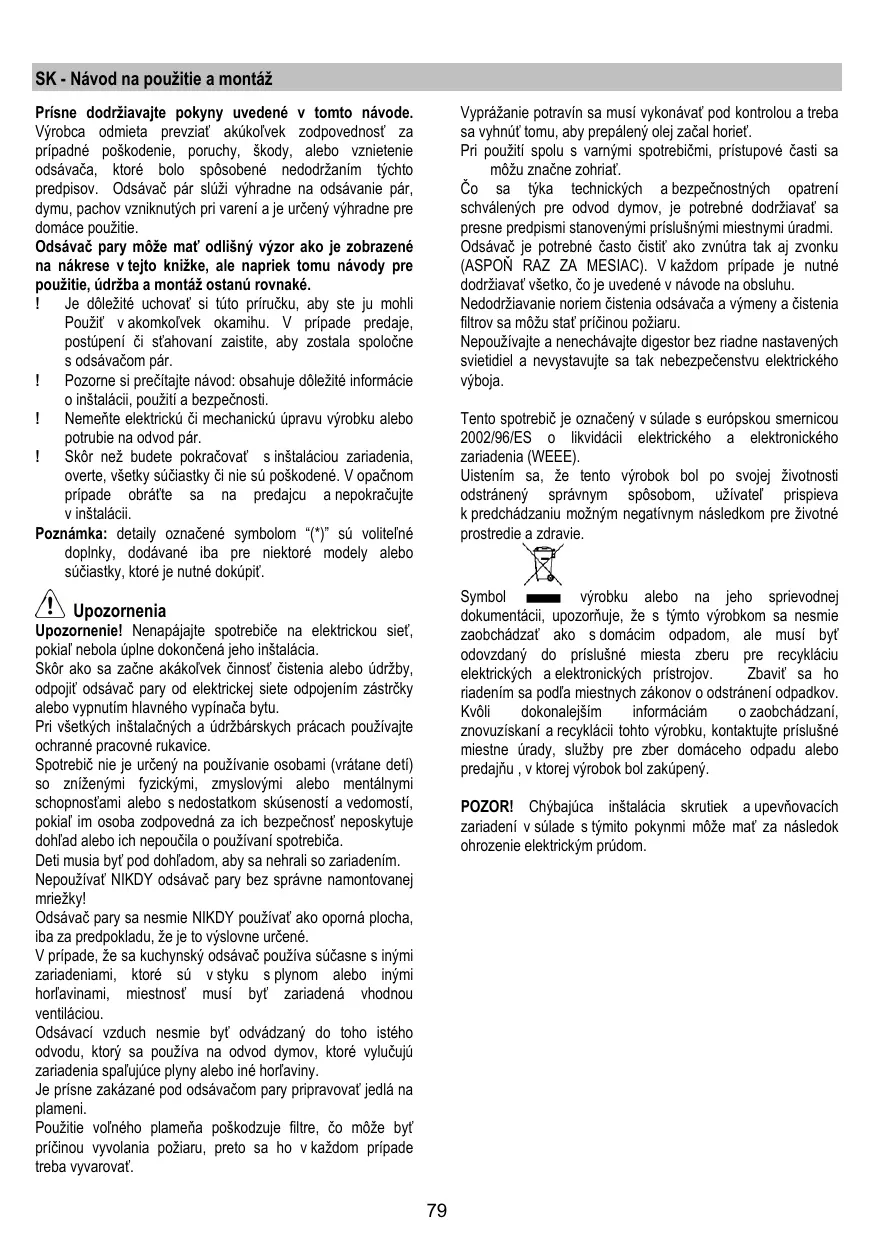

NÁVOD NA OBSLUHU SPOT + IX/A/90 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

! Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby zostala spoločne s odsávačom pár. ! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. ! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár. ! Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: detaily označené symbolom “(*)” sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré je nutné dokúpiť.

Upozornenia

Upozornenie! Nenapájajte spotrebič na elektrickú sieť, pokiaľ nebola úplne dokončená jeho inštalácia.

Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby, odpojiť odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje dohľad alebo ich nepoučila o používaní spotrebiča.

Deti musia byť pod dohľadom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zariadená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni.

Použitie voľného plameňa poškodzuje filtre, čo môže byť príčinou vzniku požiaru, preto sa mu v každom prípade treba vyhnúť.

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť.

Pri použití spolu s varnými spotrebičmi sa prístupové časti môžu značne zohriať.

Pokiaľ ide o technické a bezpečnostné opatrenia schválené pre odvod dymov, je potrebné presne dodržiavať predpisy stanovené príslušnými miestnymi úradmi.

Odsávač je potrebné často čistiť zvnútra aj zvonka (aspoň raz za mesiac). V každom prípade je nutné dodržiavať všetko, čo je uvedené v návode na obsluhu.

Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia filtrov sa môže stať príčinou požiaru.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Pre dokonalejšie informácie o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

POZOR! Chýbajúca inštalácia skrutiek a upevňovacích zariadení v súlade s týmito pokynmi môže mať za následok ohrozenie elektrickým prúdom.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odtahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny náklon smerom nahor (približne 10°), aby sa vzduch mohol ľahšie odvádzať smerom von. Ak je odsávač pár vybavený uhlíkovými filtrami, tie musia byť vybraté. Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám prierezu vedenia odťahu. ! Používajte odťahové potrubie s čo najhladším vnútorným povrchom. ! Materiál použitý pre odťahové potrubie musí zodpovedať platným normám.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred opätovným privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. Musia byť napojené na odsávaciu odvodovú jednotku (nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotkou odsávania.

Montáž

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.
• Pokiaľ je to možné, odpojte a odstráňte nábytok nachádzajúci sa pod a okolo priestoru inštalácie za účelom získania lepšieho prístupu k stropu/stene, na ktorý/ú má byť odsávač nainštalovaný. Ďalej je potrebné v rámci možnosti čo najlepšie ochrániť nábytok a všetky súčasti potrebné pre inštaláciu. Zvoľte si rovný povrch a pokryte ho ochrannou fóliou, na ktorú uložíte odsávač a súčasti príslušenstva.
• Ďalej skontrolujte, či je v blízkosti priestoru inštalácie odsávača (v priestore prístupnom aj po montáži odsávača) dostupná zásuvka elektrického rozvodu a či bude možné previesť pripojenie zariadenia na odvádzanie dymu smerom von (platí iba pre odsávaciu verziu).
• Preveďte všetky potrebné stavebné práce (napr.: inštaláciu zásuvky elektrického rozvodu a/alebo realizáciu otvoru pre priechod dymovej rúrky).

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnosť

V prípade nazhromaždenia väčšieho množstva pary v kuchyni použite vyššiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia.

1 = ON/OFF - Zvýšenie rýchlosti 2 = ON/OFF Svetlá 3 = Výber požadovanej funkcie 4 = Nastavenia/Nastavenie používanej funkcie

a – zoznam dostupných funkcií b – indikátor práve používanej funkcie c – indikátor používanej rýchlosti d – hodiny / údaje vzťahujúce sa na používanú funkciu e – upchatie protitukového filtra f – upchatie protipachového uhlíkového filtra

Dostupné funkcie

SPEED

Zapnutie/Zvýšenie rýchlosti :

• pre zapnutie digestora stlačte tlačidlo 1
• pre prechod na nasledujúce rýchlosti až po vypnutie digestora stlačte tlačidlo 1

Odsávacia rýchlosť bude zobrazená na obrazovke (c) nasledujúcim spôsobom:

1. rýchlosť
2. rýchlosť
3. rýchlosť

intenzívna rýchlosť

OFF

výkon 40% ***

výkon 60% ***

výkon 80% ***

*** percento uvedené na obrazovke sa vzťahuje na orientačnú hodnotu výkonu

Intenzívna rýchlosť je časovaná na dobu 10 minút; pre prerušenie časovania a vypnutie digestora stlačte tlačidlo 1.

Poznámka: rýchlosť by sa mohla automaticky zvýšiť počas používania, pretože ovládací prvok je vybavený systémom, ktorý chráni obrazovku v prípade prehriatia.

HODINY

Pre nastavenie hodín:

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "HODINY"
• stlačte tlačidlo 4 pre vstup do nastavenia hodín
• podržte stlačené tlačidlo 4:
• každá sekunda stlačenia zvýši hodiny o minútu
• po 10 sekundách pre každú nasledujúcu sekundu stlačenia sa hodiny zvýšia o 10 minút

Pre uloženie nastavenia hodín:

- stlačte tlačidlo 3

ČASOVAČ

Funkcia stopiek

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "ČASOVAČ"
• stlačte tlačidlo 4 pre vstup do nastavenia časovača
• pre aktivovanie stopiek: stlačte súčasne tlačidlo 3 a tlačidlo 4 na dobu 5 sekúnd
• pre zastavenie stopiek: stlačte súčasne tlačidlo 3 a tlačidlo 4 na dobu 5 sekúnd

Poznámka: po 60 minútach sa stopky automaticky zastavia

Funkcia "Odpočítavanie"

• stlačte tlačidlo 3, kým sa indikátor (b) neposunie na funkciu "ČASOVAČ"
• stlačte tlačidlo 4 pre vstup do nastavenia časovača

Pre nastavenie časovača "Odpočítavanie":

• každá sekunda stlačenia zvýši hodiny o minútu
• po 10 sekundách pre každú nasledujúcu sekundu stlačenia sa hodiny časovača zvýšia o 5 minút

Indikátor (b) časovača začne blikať, čo znamená začiatok "Odpočítavania"

Keď "Odpočítavanie" dosiahne "0:00", motor sa vypne

Poznámka: pre nastavenie ďalších hodín časovača je potrebné opätovne stlačiť tlačidlo 4, kým sa na obrazovke neobjaví údaj "0:00"

Poznámka: maximálny nastavený čas odpočítavania je 60 minút

Zobrazenie percenta použitia:

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "GREASE FILTER"
• stlačte tlačidlo 4 pre zobrazenie percenta použitia tukového filtra

Signalizácia resetu tukového filtra

Signalizácia tukového filtra nastáva po 40 hodinách použitia a je zobrazená na obrazovke nápisom "RESET" (e) na funkcii "GREASE FILTER"

Keď sa objaví táto signalizácia, je potrebné umyť protitukový filter.

Po vykonaní údržby:

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "GREASE FILTER"
• stlačte tlačidlo 4 na dobu 5 sekúnd na vypnutie signalizácie a opätovné obnovenie počítadla účinnosti tukového filtra.

ODOUR FILTER

Zobrazenie percenta použitia:

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "ODOUR FILTER"
• stlačte tlačidlo 4 pre zobrazenie percenta použitia protipachového uhlíkového filtra

Signalizácia resetu protipachového uhlíkového filtra

Signalizácia protipachového uhlíkového filtra nastáva po 160 hodinách použitia a je zobrazená na obrazovke nápisom "RESET" (f) na funkcii "ODOUR FILTER"

Keď sa objaví táto signalizácia, je potrebné umyť alebo vymeniť protipachový uhlíkový filter (na základe modelu, ktorý vlastníte).

Po vykonaní údržby:

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "ODOUR FILTER".
• stlačte tlačidlo 4 na dobu 5 sekúnd na vypnutie signalizácie a opätovné obnovenie počítadla účinnosti protipachového uhlíkového filtra.

Údržba

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Pri čistení je treba použiť látku navlhčenú denaturovaným liehom alebo neutrálnymi tekutými čistiacimi prostriedkami.

Nepoužívajte prostriedky obsahujúce brúsne látky.

NEPOUŽÍVAŤ ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Výrobca odmieta akúkoľvek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Obr. 11-28

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýtenosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke sa protitukový filter môže odfarbiť, ale jeho filtračná charakteristika sa tým vôbec nezmení.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 27

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Aktívny uhlíkový filter môže byť jeden z týchto typov:

• Aktívny uhlíkový filter umývateľný.
• Aktívny uhlíkový filter NIE umývateľný.

Aktívny uhlíkový filter umývateľný

Uhoľný filter môže byť umývaný každé dva mesiace v teplej vode a vhodnými saponátmi alebo v umývačke pri 65°C (v prípade umývania v umývačke uskutočnite kompletný cyklus bez riadu vo vnútri).

Bez poškodenia filtra odstráňte prebytočnú vodu, potom odstráňte vankúšik uložený vo vnútri umelohmotného rámu a vysušte ho definitívne vložením do rúry na 10 minút pri 100°C.

Aktívny uhlíkový filter NIE umývateľný

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí od typu kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Montáž:

Zaveste uhoľno-aktívny filter najprv zozadu na kovový háčik odsávača pár, potom zpredu za dve rúčky.

Odmontovanie:

Vybrať uhlíkový filter otočením rukovätí, ktoré ho upevňujú o odsávač pár o 90°.

Výmena žiaroviek

Odsávač pár je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10-krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu sa obráťte na technický servis.
