Produkttyp	Dekorativ vägghuv
Märke	ELICA
Modell	SPOT + IX/A/90
Användning	Hushåll
Drift	Frånluft (utsug) eller filter (recirkulation)
Bredd	90 cm
Minsta avstånd till spishäll	50 cm (el) / 65 cm (gas eller kombi)
Elanslutning	Spänning enligt märkskylt (vanligen 220-240 V)
Belysningstyp	LED
Fettfilter	Metall, tvättbart (månadsvis, diskmaskin möjlig)
Kolfilter	Valfritt, tvättbart eller ej beroende på version
Kontroller	Touch med digital display
Funktioner	Hastigheter, intensivläge (10 min), klocka, timer (nedräkning och stoppur), filterindikator
Säkerhet	Automatisk timerstopp, överhettningsskydd, stopp efter 10 min i intensivläge
Underhåll	Regelbunden rengöring (minst en gång i månaden), använd inte alkohol eller slipmedel
Reparerbarhet	Byte av LED av teknisk service, filter åtkomliga
Allmän information	Bruksanvisning på flera språk, tillverkargaranti

Vanliga frågor - SPOT + IX/A/90 ELICA

Vilket är det minsta avståndet mellan huv och spishäll?

För elektriska spisar är minsta avstånd 50 cm. För gas- eller kombispisar är det 65 cm. Om tillverkarens instruktioner anger ett större avstånd, följ dem.

Hur rengör jag fettfiltret?

Metallfettfiltret bör rengöras en gång i månaden eller när mättnadsindikatorn visas. Använd milda rengöringsmedel, för hand eller i diskmaskin på låg temperatur och kort program.

Hur ställer jag in klockan på fläkten?

Tryck på knapp 3 för att välja CLOCK, tryck sedan på knapp 4 för att gå in i inställningsläget. Håll knapp 4 intryckt för att justera minuter (1 minut per sekund, efter 10 sekunder 10 minuter per sekund). Tryck på knapp 3 för att spara.

Hur använder jag timerfunktionen (nedräkning)?

Välj TIMER med knapp 3, tryck sedan på knapp 4. För att ställa in nedräkningen, håll knapp 4 intryckt (1 minut per sekund, efter 10 sekunder 5 minuter per sekund). Timern startar automatiskt efter lagring. Vid 0:00 stannar motorn.

Vad betyder 'RESET' på displayen?

Visningen av RESET för fettfilter (e) eller kolfilter (f) innebär att filtret måste rengöras eller bytas. Efter underhåll, välj motsvarande funktion med knapp 3, håll sedan knapp 4 intryckt i 5 sekunder för att återställa.

Hur aktiverar jag intensivläget?

Tryck flera gånger på knapp 1 för att öka hastigheten tills du når intensivläge. Fläkten går i intensivläge i 10 minuter och återgår sedan automatiskt till föregående hastighet. Du kan stoppa intensivläget genom att trycka på knapp 1 igen.

Kan fläkten fungera utan utsugsanslutning?

Ja, i recirkulations-version: installera ett kolfilter (medföljer inte alla modeller) och luften återförs till rummet efter avfettning och luktborttagning.

Hur byter jag kolfiltret?

Kolfiltret fästs på baksidan av metallplåten och framtill med två vred. För att demontera, vrid vreden 90°. Beroende på modell är filtret tvättbart eller ej: om det inte är tvättbart, byt ut det senast var 4:e månad.

Vad gör jag om LED-belysningen inte fungerar?

Fläkten är utrustad med LED-belysning. Vid fel, kontakta teknisk support. Byte måste utföras av en fackman.

Är det normalt att fläkten ökar hastigheten automatiskt?

Ja, kontrollenheten har ett överhettningsskydd. Vid för hög temperatur kan hastigheten öka automatiskt för att skydda displayen. Det är inget fel.

BRUKSANVISNING SPOT + IX/A/90 ELICA

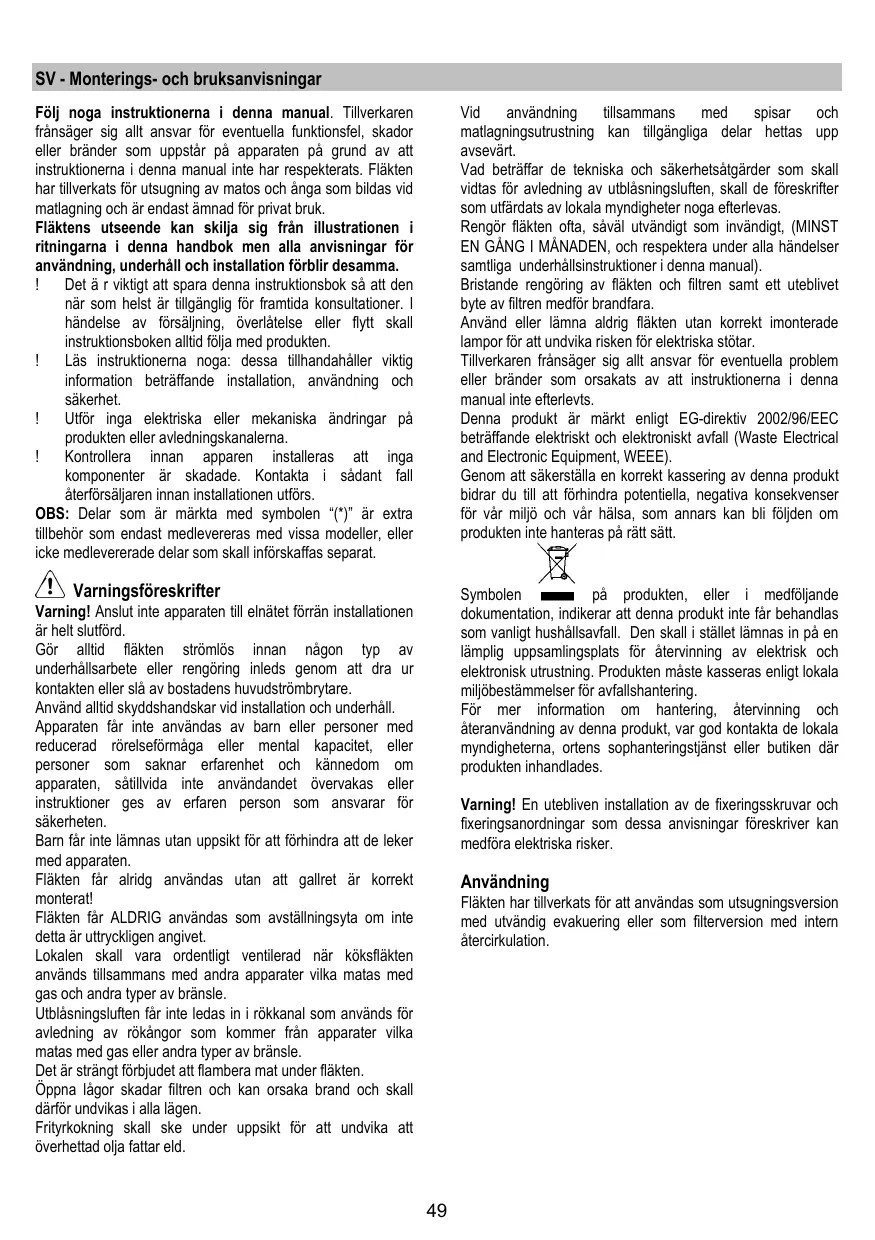

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

! Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten. ! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. ! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. ! Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

Varning! Avledningsröret medlevereras inte och skall införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt (cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd ett så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°). ! Undvik stora skillnader i rörets tvärsnittsarea. ! Använd rör vars insida är så slät som möjligt. ! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten.

Installation

Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd ska detta respekteras.

Elektrisk anslutning

Nätspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, ska en godkänd tvåpolig strömbrytare installeras som garanterar en fullständig frånkoppling från nätet i samband med överspänningskategori III, i enlighet med installationsbestämmelserna.

Varning! Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor om kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten ska användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spara.
• Om det är möjligt ska möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syfte att öka åtkomligheten till taket/väggen där fläkten ska installeras. I annat fall ska möbler och delar i området intill installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex. installationen av ett eluttag och/eller en öppning för avledningsrörets passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

1 = PÅ/AV - Öka hastigheten

2 = Ljus PÅ/AV

3 = Val av önskad funktion

4 = Inställningar/reglering av funktionen som används

5 = Displayen visar:

a – lista med tillgängliga funktioner

b – indikator för den funktion som för närvarande används

c – indikator för den hastighet som används

d – klocka / uppgifter om den funktion som används

e – fettfiltrets mättnad

e – mättnad anti-lukt kolfilter

Tillgängliga funktioner

HASTIGHET

Tändning/Öka hastigheten

- tryck på knapp 1 för att starta kåpan

- tryck på knapp 1 för att flytta till nästa hastighet, ända tills käpan stängs

Sugets hastighet visas på displayen (c) på följande sätt:

*** procentsatsen som visas på displayen hänvisar till prestandans angivna värde

Den intensiva hastigheten är tidsinställd på 10 minuter; tryck på knapp 1 för att stoppa tidsinställningen och stänga kåpan.

OBS= hastigheten kan ökas automatisk under användning, detta för att kontrollen är utrustad med ett system som skyddar displayen i händelse av överhettning.

KLOCKA

För att ställa in klockan:

• tryck på knapp 3 för att flytta markören (b) till position "KLOCKA"
• tryck på knapp 4 för att komma till klockans inställningsläge
• håll knapp 4 nedtryckt:
• för varje sekund av tryck förlängs tiden med en minut
• överskrids 10 sekunder, förlängs tiden med 10 minuter för varje sekund av följande tryck

För att lagra den inställda tiden:

- tryck på knapp 3

TIMER

Funktion stoppur

• tryck på knapp 3 för att flytta markören (b) till position "TIMER"
• tryck på knapp 4 för att komma till timerns inställningsläge
• för att aktivera stoppuret : tryck samtidigt på knapp 3 och 4, i 5 sekunder
• för att stanna stoppuret : tryck samtidigt på knapp 3 och 4, i 5 sekunder

OBS= efter 60 minuter stannar stoppuret automatiskt

Funktion "Nedräkning"

• tryck på knapp 3 för att flytta markören (b) till position "TIMER"
• tryck på knapp 4 för att komma till timerns inställningsläge

För att ställa in timerns "Nedräkning":

- håll knapp 4 nedtryckt:

• för varje sekund av tryck förlängs timerns klocka med en minut
• Om 10 sekunder överskrids, förlängs timerns klocka med 5 minuter för varje sekund av följande tryck.

För att lagra timerns "Nedräkning":

Tryck på knapp 3.

Timerns indikator (b) börjar lysa för att visa att "Nedräkningen" har börjat.

När "Nedräkningen" kommer till "0:00" stängs motorn av. OBS: För att ställa in en ny tid på timern måste du trycka på knapp 4 igen tills indikatorn "0:00" visas på displayen.

OBS: Timerns nedräkning kan maximalt ställas in på 60 minuter.

FETTFILTER

Visa den procentuella användningen:

• Tryck på knapp 3 för att flytta markören (b) till position "FETTFILTER".
• Tryck på knapp 4 för att visa den procentuella användningen av fettfiltret.

Signalering reset fettfilter

Signalering av fettfiltret sker efter 40 timmars användning och visas på displayen med ordet "RESET" (e) i motsvarighet till funktionen "FETTFILTER".

När en sådan signalering visas är det nödvändigt att rengöra antifettfiltret.

Efter underhållet:

• Tryck på knapp 3 för att flytta markören (b) till position "FETTFILTER".
• Tryck på knapp 4 i 5 sekunder för att inaktivera signaleringen och starta om beräkningen av fettfiltrets procentuella effektivitet.

LUKTFILTER

Visa den procentuella användningen:

• Tryck på knapp 3 för att flytta markören (b) till position "LUKTFILTER".
• Tryck på knapp 4 för att visa den procentuella användningen av anti-lukt kolfilter.

Signalering reset anti-lukt kolfilter

Signalering av anti-lukt kolfilter sker efter 160 timmars användning och visas på displayen med ordet "RESET" (e) i motsvarighet till funktionen "LUKTFILTER".

När en sådan signalering visas är det nödvändigt att rengöra eller byta ut anti-lukt kolfilter (enligt den modell som du har i din ägo).

Efter underhållet:

• Tryck på knapp 3 för att flytta markören (b) till position "LUKTFILTER".
• Tryck på knapp 4 i 5 sekunder för att inaktivera signaleringen och starta om beräkningen av anti-lukt kolfiltrets procentuella effektivitet.

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter

Fig. 11-28

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 27

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Det finns två typer av aktiva kolfilter:

• Aktiva kolfilter som kan rengöras.
• Aktiva kolfilter som INTE kan rengöras.

Aktivt kolfilter som kan rengöras

Kolfiltret kan tvättas varannan månad med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter.

Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Montering

Haka först fast det aktiva kolfiltret baktill på fläktens metallflik och därefter framtill med de båda rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de båda rattarna med vilka det är fixerat i fläkten 90°.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

1. hastighet
2. hastighet
3. hastighet

intensiv hastighet

OFF (AV)

effekt 40% ***

effekt 60% ***

effekt 80% ***

effekt 100% ***

Kullfilter (endast med luftrecirkulering)

Fig. 27

• Vaskbart aktivt kullfilter. • IKKE vaskbart aktivt kullfilter.

Vaskbart aktivt kullfilter

IKKE vaskbart aktivt kullfilter

d – ur / data på funktionen i brug

NB= efter 60 minutter stopper stopuret automatisk

Funktion "Countdown" (nedtælling)

- tryk på tasten 3 for at flytte indikatoren(b) til funktionen "TIMER"
