L64,5CM IX/A/60 - Dekorativ väggfläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Dekorativ vägghuv
Märke	ELICA
Modell	L64,5CM IX/A/60
Bredd (cm)	64,5
Ungefärlig vikt (kg)	15
Elanslutning	230 V ~ 50 Hz
Maximal effekt (W)	250
Antal hastigheter	4 (inklusive timerintensiv)
Belysning	LED (byte av teknisk service)
Avluftningstyp	Utsugande (utomhusavluftning) eller filtrerande (recirkulation)
Fettfilter	Metallisk, diskmaskinsäkert
Kolfilter (tillval)	Aktivt, tvättbart och regenererbart eller engångsberoende på modell
Minsta avstånd från spishäll	50 cm (elektrisk) / 65 cm (gas eller blandad)
Funktioner	På/Av, hastighetsval, belysning, temperaturlarm
Mättnadsindikatorer	Fettfilter (40 h), kolfilter (160 h)
Rengöring	Fuktig trasa och neutralt rengöringsmedel. Inga slipmedel eller alkohol.
Underhåll av fettfilter	Varje månad eller vid indikation
Underhåll av kolfilter	Varannan månad (tvätt) eller byte var 3-4 månad
Energiklass	Ej specificerat
Ljudnivå	Ej specificerat

Vanliga frågor - L64,5CM IX/A/60 ELICA

Hur rengör jag fettfiltret på fläkten?

Det metalliska fettfiltret tvättas för hand med ett milt rengöringsmedel eller i diskmaskinen på låg temperatur och kort program. Det bör rengöras minst en gång i månaden eller när mättnadssignalen (siffra 1 blinkar) visas på displayen.

Hur byter jag kolfiltret?

För filtreringsversionen, ta bort chassit genom att vrida knapparna 90°, sätt i det nya kolfilterskivan och montera tillbaka. Om filtret är tvättbart, tvätta det i varmt vatten och torka i ugnen på 100°C i 10 minuter. Byt ut det var 3-4 månad.

Vad betyder blinkande siffra 1 på displayen?

Blinkande siffra 1 indikerar att fettfiltret måste rengöras. Denna signal visas efter 40 timmars användning. För att återställa, håll knapp 2 intryckt i mer än 3 sekunder tills signalen slocknar.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan fungera i filtreringsläge (recirkulation). Du måste installera ett aktivt kolfilter (medföljer ej). Den sugna luften avfettas och luktborttas innan den återförs till rummet.

Vad är minsta avstånd mellan fläkt och spishäll?

Minsta avstånd är 50 cm för elektriska spisar och 65 cm för gas- eller kombinationsspisar. Följ alltid tillverkarens anvisningar för spishällen om ett större avstånd anges.

Hur återställer jag signalen för kolfiltret?

För att aktivera eller avaktivera signalen för kolfiltret, stäng av fläkten, håll sedan knapparna 2 och 3 intryckta samtidigt i 3 sekunder. Siffran 1 blinkar för att bekräfta avaktiveringen.

Vad gör jag om displayen visar blinkande 't'?

Blinkande 't' indikerar ett överhettningslarm. Motorn växlar automatiskt till hastighet 3. Larmtillståndet kvarstår tills temperaturen sjunker. Du kan lämna detta läge genom att trycka på knapp 2, 3 eller 4.

Hur använder jag intensivhastigheten?

Intensivhastigheten (4) aktiveras genom att trycka på knapp 4. Den är tidsinställd på 5 minuter, varefter fläkten automatiskt återgår till hastighet 2. För att avaktivera före slutet, tryck på knapp 3 (går till hastighet 3) eller knapp 2 (stänger av fläkten).

Kan jag rengöra fläkten med slipande rengöringsmedel?

Nej, använd endast en fuktig trasa med neutrala flytande rengöringsmedel. Undvik rengöringsverktyg, slipmedel och alkohol. Använd aldrig lösningsmedel.

Vad gör jag om fläkten inte fungerar längre?

Innan du kontaktar teknisk service, kontrollera att apparaten är korrekt ansluten och att strömbrytaren inte löst ut. Se till att filtren inte är blockerade. Om problemet kvarstår, kontakta en kvalificerad fackman.

BRUKSANVISNING L64,5CM IX/A/60 ELICA

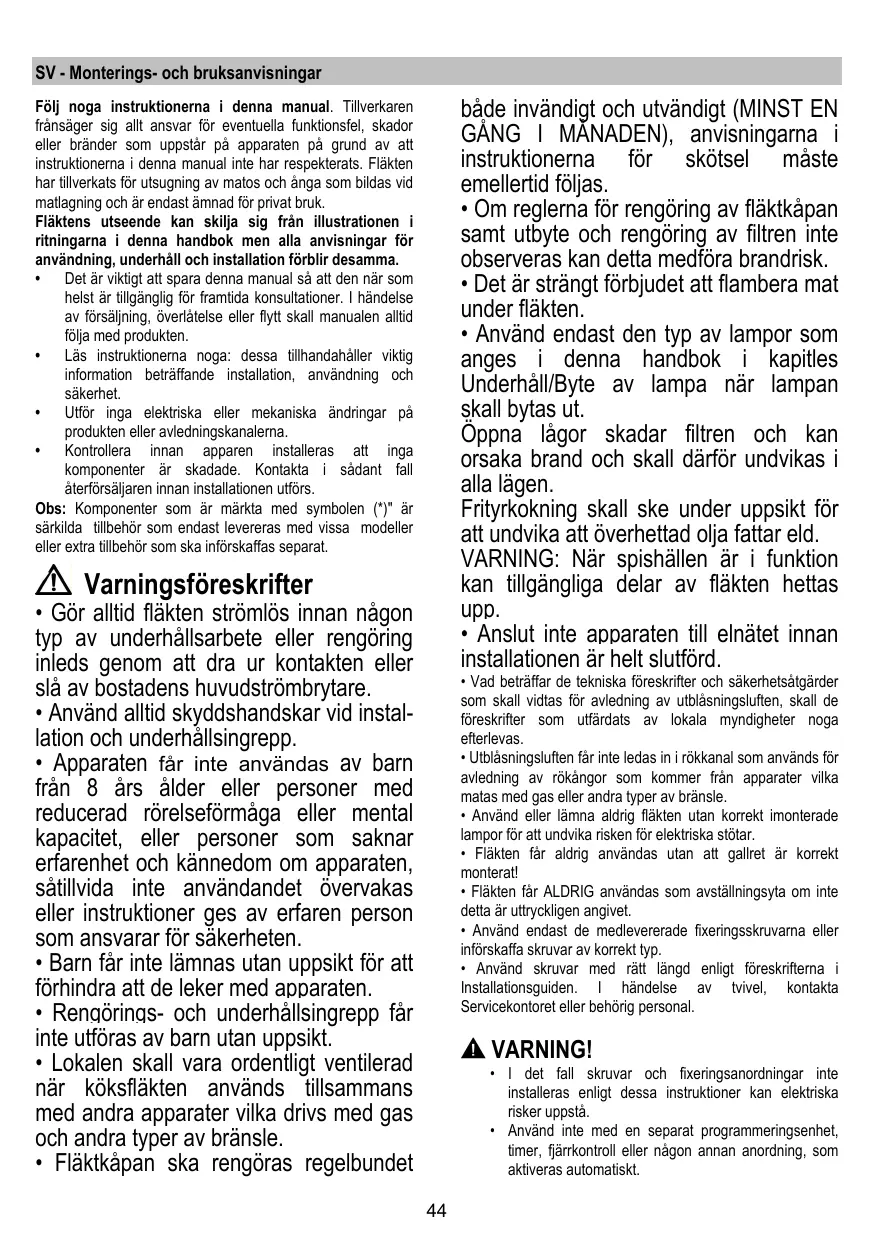

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren fransäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (^*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Varningsföreskrifter

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. Apparaten får inte användas av barn från 8 år eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. - Fläktkåpan skall rengöras regelbundet

både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd. Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller annan typ av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparaten är konstruerad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta hastigheten när du börjar laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret (filtren) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar är 90°). ! Undvik stora skillnader i rörets tvärsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblasenheten.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påse med skruvar, garantihandlingar etc.) har placerats inne i

fläkten (av transportsäl), avlägsna eventuellt och spara. Fläkten är utrustad med fixeringspluggar som passar de flesta typer av vägg/tak. Det är under alla förhållanden nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

1. ON/OFF Belysning
2. ON/OFF Motor

När man trycker på tangenten "2" startar motorn med hastighet 1.

Om man trycker på tangenten Near fläkten fungerar stängs den av (OFF).

När man trycker på tangenten "3" sänks hastigheten från hastighet 4 (intensiv) till hastighet 1.

1. Höjning av hastigheten

När man trycker på tangenten "4" på avstånd fläkt (OFF), går fläkten över till hastighet 1.

Om man trycker på tangenten när fläkten fungerat, höjs hastigheten från hastighet 1 till hastighet 4 (intensiv).

Intensivhastigheten är tidsbegränsad. Standardtiden är 5 min. varefter fläkten övergår till hastighet 2.

I det fall man önskar avaktivera funktionen innan tiden gått ut trycker man på tangenten "3", fläkten övergår till hastighet 3, trycker man på tangenten "2" stängs fläkten av.

Hastigheterna motsvaras av en signal på displayen:

OFF: Ingen signal

Hastighet 1:1 Hastighet 2:2 Hastighet 3:3 Hastighet 4: blinkande 4

5. Display

Signal för fettfilter

Fettfiltrets signal aktiveras efter 40 arbetstimmar och indikeras på displayen av en blinkande siffra 1.

När denna signal visualiseras kräver det installerade fettfiltret rengöring.

Signalen visualiseras när fläkten är påslagen (ON).

Tryck på tangenten "2" under mer än 3 sek. tills signalen för fettfiltret släcks för att återställa denna.

Fläkten måste vara påslagen (ON) i samband med återställningen av signalen.

Signal för kolfilter (gäller endast filterversionen)

Kolfiltrets signal aktiveras efter 160 arbetstimmar och indikeras på displayen av en blinkande siffra 2.

När denna signal visualiseras skall det installerade kolfiltret bytas ut.

Signalen visualiseras när fläkten är påslagen (ON). Tryck på tangenten "2" under mer än 3 sek. tills signalen för kolfiltret släcks för att återställa denna.

Fläkten måste vara påslagen (ON) i samband med återställningen av signalen.

I det fall signalerna för båda filtren aktiveras samtidigt, blinkar siffrorna 1 och 2 växelvis på displayen.

För att återställa signalen skall det ovan beskrivna förfarandet upprepas 2 gånger.

Den första gången återställs fettfiltrets signal, den andra återställs kolfiltrets signal.

Som standard är kolfiltrets signal inte aktiverad.

I det fall fläkten används som filterversion ska signalen för kolfiltret aktiveras.

Stäng av fläkten (OFF) och håll tangenterna "2" och "3" intryckta samtidigt i 3 sekunder.

Siffrorna 1 och 2 blinkar växelvis i 2 sekunder.

Stäng av fläkten (OFF) och håll tangenterna "2" och "3" intryckta samtidigt i 3 sekunder.

Siffran 1 blinkar i 2 sekunder.

Temperaturlarm

Fläkten är utrustad med en temperatursensor som startar motorn på hastighet 3 i det fall temperaturen runt displayområdet är för hög.

Larmet indikeras på displayen av den blinkande bokstaven t.

Larmet förblir aktiverat tills temperaturen sjunker under den högsta tillåtna.

Om man trycker på en av tangenterna "2", "3" eller "4" avaktiveras larmet.

Sensorn mäter temperaturen intill displayområdet varje 30 sek.

Displayens visualiseringar

Visualisierung	Tillständ
1	Hastiget 1
2	Hastiget 2
3	Hastiget 3
4	Hastiget 4 (intensiv)
5	Underhäll av fettfiltret
6	Underhäll av kolfiltret
7	Underhäll av fettfiltret och kolfiltret
8	Temperaturlarm

Underhåll

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 14-32

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättnad - om sådan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 31

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättnad - om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den

avslutningsvis i ugnen med 100°C i 10 minuter.

Byt ut dynan var tredje år och varje gång den skadats.

Byt ut dynan var tredje år och varje gång filten skadats.

Avlägsna filterhållaren genom att vrida rattarna (g) som fixerar filtret i fläkten i 90°. Sätt i kolfilterdynan (i) i ramen (h) och montera tillbaka i det härför avsedda sätet (j).

Det är även möjligt att använda ett traditionellt kolfilter som inte kan rengöras eller återanvändas och som därför skall bytas ut var 3-4 månad.

Kolfiltrets ram och dyna är sammanfogade och den eventuella ram som följer med fläkten skall därför inte användas.

Vid användning sätts filtret i det härför avsedda sätet och fixeras med härför avsedda anordningar.

Byte av lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.
