L64,5CM IX/A/60 - Hotte decorative murale ELICA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil L64,5CM IX/A/60 ELICA au format PDF.
| Type de produit | Hotte décorative murale |
| Marque | ELICA |
| Modèle | L64,5CM IX/A/60 |
| Largeur (cm) | 64,5 |
| Poids approximatif (kg) | 15 |
| Alimentation électrique | 230 V ~ 50 Hz |
| Puissance maximale (W) | 250 |
| Nombre de vitesses | 4 (dont intensive temporisée) |
| Éclairage | LED (remplacement par service technique) |
| Type d'évacuation | Aspirante (évacuation extérieure) ou filtrante (recyclage) |
| Filtre à graisse | Métallique lavable en lave-vaisselle |
| Filtre à charbon (optionnel) | Actif, lavable et régénérable ou jetable selon modèle |
| Distance minimale de la table de cuisson | 50 cm (électrique) / 65 cm (gaz ou mixte) |
| Fonctions | Marche/Arrêt, sélection vitesse, éclairage, alarme température |
| Indicateurs de saturation | Filtre à graisse (40 h), filtre à charbon (160 h) |
| Nettoyage | Chiffon humide et détergent neutre. Pas d'abrasifs ni alcool |
| Entretien filtre à graisse | Tous les mois ou sur indication |
| Entretien filtre à charbon | Tous les 2 mois (lavage) ou remplacement tous les 3-4 mois |
| Classe d'efficacité énergétique | Non spécifié |
| Niveau sonore | Non spécifié |
FOIRE AUX QUESTIONS - L64,5CM IX/A/60 ELICA
Questions des utilisateurs sur L64,5CM IX/A/60 ELICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte decorative murale au format PDF gratuitement ! Retrouvez votre notice L64,5CM IX/A/60 - ELICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil L64,5CM IX/A/60 de la marque ELICA.
MODE D'EMPLOI L64,5CM IX/A/60 ELICA

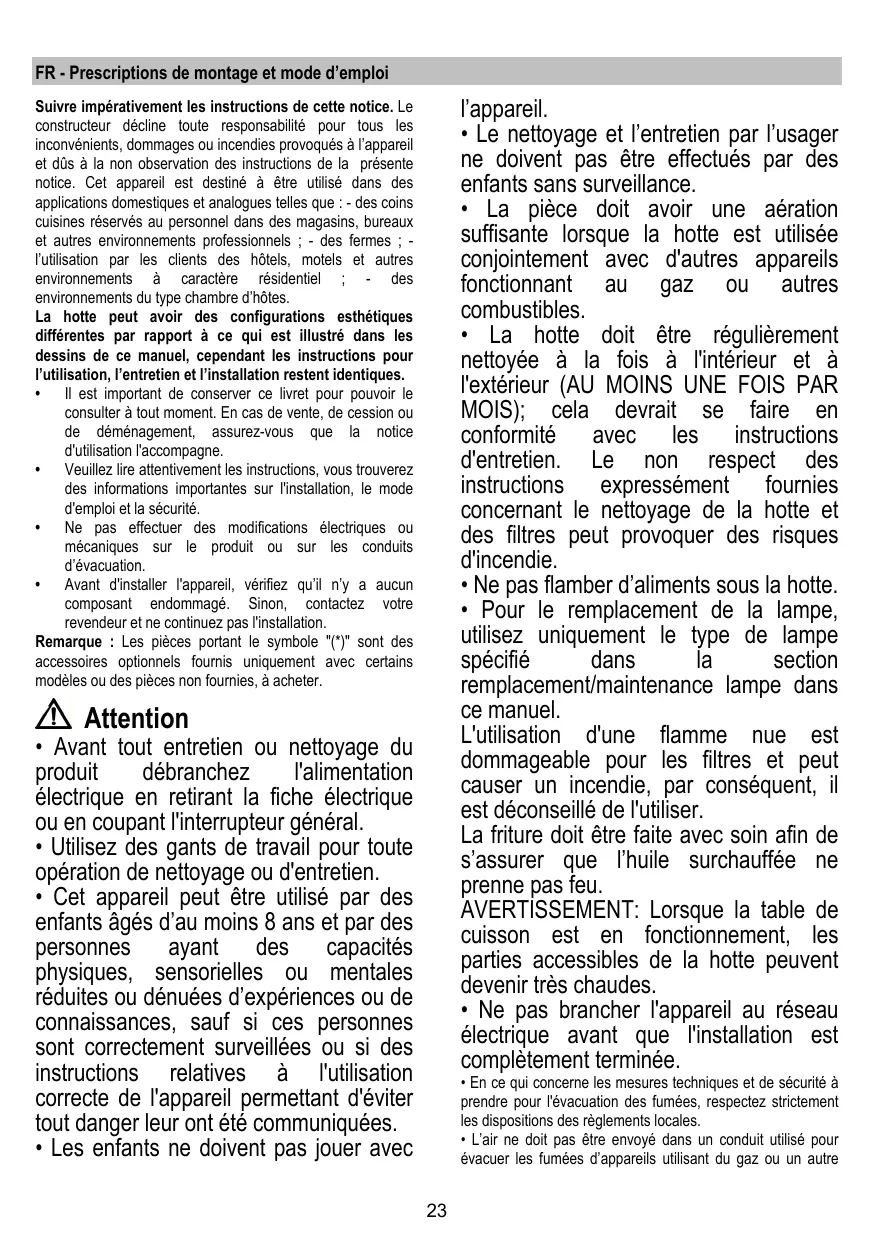

FR Prescriptions de montage et mode d'emploi
Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne. - Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité. - Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. - Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.
Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.
Attention
- Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
- Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
- Les enfants ne doivent pas jouer avec
l'appareil.
- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
- La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
- Ne pas flamber d'aliments sous la hotte.
- Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe de ce manuel. L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie ; par conséquent, il est déconseillé de l'utiliser. La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu. AVERTISSEMENT : lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
- Ne branchez pas l'appareil au réseau électrique avant que l'installation soit complètement terminée.
- En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des réglementations locales.
- L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre
combustible.
- N'utilisez pas ou ne laissez pas la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
- N'utilisez jamais la hotte sans la grille montée correctement !
- La hotte ne doit JAMAIS être utilisée comme surface d'appui, sauf indication expresse.
- Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type correct de vis.
- Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
- En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.
ATTENTION !
- Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
- Ne mettez pas en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil conçu, testé et fabriqué conformément aux normes suivantes :
- Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC : EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental :
Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
Version aspirante
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
ATTENTION !
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
ATTENTION !
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et conduits d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et de conduits d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°). Éviter les variations excessives de section du tuyau.
Version filtrante
L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.
Pour utiliser la hotte dans cette version, vous devez accorder un système de filtrage supplémentaire basé sur charbon actif.
Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie).
Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.
Installation
La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.
ATTENTION !
Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.
Avant de commencer l'installation :
- Vérifiez que le produit acheté soit de dimensions adéquates pour la zone d'installation choisie.
- Enlevez le(s) filtre(s) à charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci (ceux-ci) est (sont) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
- Vérifiez qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel fourni (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple : vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
1. ON/OFF Lumières
2. ON/OFF Moteur
En appuyant sur la touche "2", le moteur passe à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, la hotte passe en OFF.
3. Diminution vitesse
En appuyant sur la touche "3", on obtient une diminution de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.
4. Augmentation de vitesse
En appuyant sur la touche "4" avec la hotte éteinte, la hotte passe à la vitesse 1.
En appuyant sur la touche pendant le fonctionnement, on obtient l'augmentation de la vitesse, de la vitesse 1 à la vitesse 4 (intensive).
La vitesse intensive est temporisée. La temporisation standard est de 5 minutes, à la fin de laquelle la hotte se positionne à la vitesse 2. Pour désactiver la fonction avant la fin de la durée, appuyer sur la touche "3", la hotte se positionne à la vitesse 3 ; en appuyant sur la touche "2", la hotte s'éteint.
À chaque vitesse correspond un signal sur l'affichage :
OFF : aucun signal
Vitesse 1 : 1
Vitesse 2 : 2
Vitesse 3 : 3
Vitesse 4 : 4 clignotant
5. Affichage
Signal fenêtre anti-graisse
Le signal filtre anti-graisse s'active après 40 heures d'utilisation et est indiqué sur l'affichage avec le numéro 1 clignotant.
Quand ce signal apparaît, le filtre anti-graisse installé doit être lavé.
Le signal est visible avec la hotte en marche.
Pour éliminer le signal du filtre anti-graisse, appuyer sur la touche "2" pendant plus de 3 secondes, jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en marche.
Signal filtre à charbon (uniquement pour version filtrante)
Le signal du filtre à charbon s'active après 160 heures d'utilisation et est indiqué sur l'écran avec le numéro 2 clignotant.
Quand ce signal apparaît, le filtre à charbon installé doit être remplacé.
Le signal est visible avec la hotte en marche.
Pour éliminer le signal du filtre à charbon, appuyer sur la touche "2" pendant plus de 3 secondes, jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en marche.
En cas de signal simultané des deux filtres, les numéros 1 et 2 clignoteront en alternance sur l'écran.
La réinitialisation se fait en effectuant 2 fois la procédure décrite plus haut.
La première fois, pour la réinitialisation du signal du filtre anti-graisse, la deuxième pour la réinitialisation du filtre à charbon.
En mode standard, le signal du filtre à charbon n'est pas actif.
Dans le cas où l'on utilise la hotte en version filtrante, il faut activer le signal du filtre à charbon.
Placer la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3 secondes.
Les numéros 1 et 2 clignoteront en alternance pendant 2 secondes.
Désactivation du signal de saturation du filtre à charbon :
Mettre la hotte sur OFF et maintenir enfoncées en même temps les touches "2" et "3" pendant 3 secondes.
Le chiffre 1 clignotera pendant 2 secondes.
Alarme température
La hotte est équipée d'un détecteur de température qui active le moteur à la vitesse 3 si la température dans la zone d'affichage est trop élevée.
La condition d'alarme est indiquée sur l'écran par la lettre t clignotante.
Cette condition persiste jusqu'à ce que la température redescende sous le seuil d'alarme.
On peut sortir de ce mode en appuyant sur la touche "2", "3" ou "4".
Toutes les 30 secondes, le détecteur vérifie la température ambiante de la zone d'affichage.
Affichages à l'écran
| Affichage | Etat |
| 1 | Vitesse 1 |
| 2 | Vitesse 2 |
| 3 | Vitesse 3 |
| 4 | Vitesse 4 (intensive) |
| 5 | Entretien filtré Anti-Graisse |
| 6 | Entretien filtré au Charbon |
| 7 | Entretien filtré Anti-Graisse et filtré au Charbon |
| 8 | Alarme Température |
Entretien
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL !
Filtre anti-graisse
Fig. 14-32
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le
modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage)
Fig. 31
Retient les odeurs désagréables de cuisson.
Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle, suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.
Enlever le châssis de support filtre en tournant de 90° les boutons (g) qui le fixent à la hotte.
Introduire le coussinet (i) au charbon à l'intérieur du châssis (h), puis remonter le tout dans le logement spécifique prévu à cet effet (j).
On peut utiliser un filtre à charbon traditionnel, ni lavable ni régénérable, qui doit être changé tous les 3 ou 4 mois.
Châssis et tapis du filtre à charbon sont soudés ensemble, le châssis éventuellement fourni avec la hotte ne doit donc pas être utilisé.
Si on peut utiliser ce contrôle, l'introduire dans son logement et le fermer en tournant les 2 boutons.
Remplacement des lampes
La hotte est dotée d'un système d'éclairage basé sur la technologie LED.
Les LEDs garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettant une économie de 90 % en énergie électrique.
Pour le remplacement, s'adresser au service d'assistance technique.
EN/IEC 60335-1:
EN/IEC 60335-2-31
62233
EN/IEC 61591; ISO :
5167-1; ISO 5167-3; ISO 5168;
EN/IEC 60704-1; EN/IEC 60704-
2-13; EN/IEC 60704-3; ISO 3741;
EN 50564; IEC 62301
EN: EMC
55014-1; CISPR 14-1; EN 55014-
2; CISPR 14-2; EN/IEC 61000-
3-2; EN/IEC 61000-3-3
