BEDIENUNGSANLEITUNG L64,5CM IX/A/60 ELICA

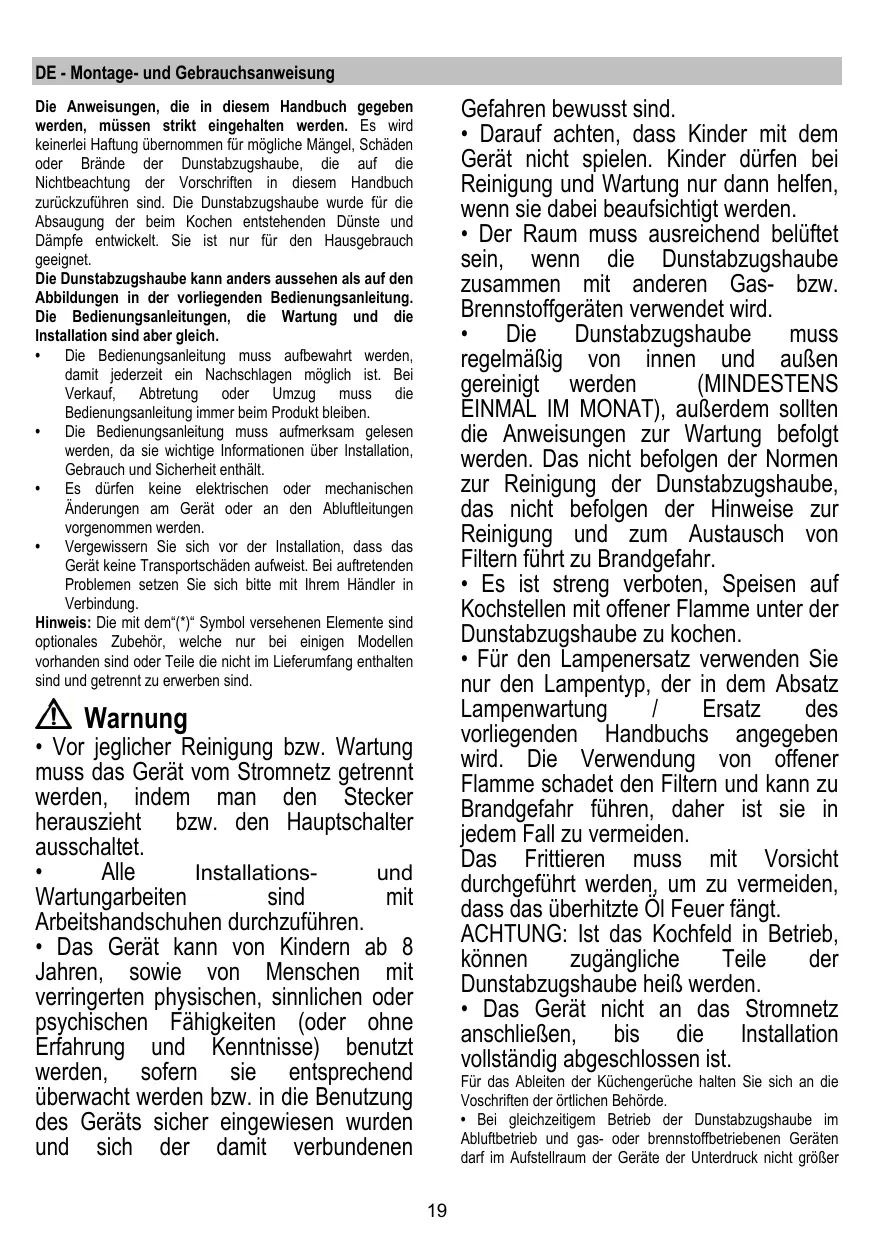

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dümpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtreitung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
- Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
- Vergewisern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mithemrHandler in Verbindung.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehor, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker hersauszieht bzw. den Hauptschalter ausschaltet.
  Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutz werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen

Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie bereits beaufsichtigt werden.
• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
  Die Dunstabzugshaube muss regelmäßig voninnen und auengereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollentie die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jedem Fall zu vermeiden.
  Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
  ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugängliche Teile der Dunstabzugshaube heiß werden.
• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
  Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht größter

als 4Pa (4× 10^-5 bar)sein.

• Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagelfliche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den wichtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie theseis Gerä einer gesonderten Abfallsammlung zuführen. Im unsorteden Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
-Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC

62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und setzen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säbern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

△ HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglich steringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden,

müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

Modelle ohne Saugmotor Funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 50~cm im Fall von elektrischen Kochfeldern und 65~cm im Fall von Gas- oder kombinierten Herden nicht untersachten.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
  Entfernen Sie den/de Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprchenden Absatz "Wartung"). Der/de Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendert werden soll.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgrüden) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfernen Sie these und haben Sie sie auf.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube trag den konnen.

Betrieb

1. ON/OFF Beleuchtung

2. ON/OFF Motor

Durch Betätigungen der Taste "2" schaltet sich der Motor in der 1. Saugstärke ein.

Wenn dieser Taste während des Betriebs betätig wird, wird die Haube in den OFF-Zustand versetzt.

3. Reduzierung der Saugstarke

Durch Betätigkeiten der Taste,34 wird die Saugstärke von der 4. Stufe (Intensivstufe) auf die 1. reduziert.

4. Erhöhung der Saugstärke.

Durch Betätigungen der Taste,4" bei auf OFF gestellter Haube schaltet sich die Haube in die 1. Leistungsstufe.

Wenn dieser Taste während des Betriebs betätig wird, wird die Saugstärke von der 1. Stufe auf die 4. Stufe (Intensivstufe) gebracht.

Die Intensivstufe ist zeitgesteuert; nach 5', schaltet sich die Haube in die 2. Leistungsstufe.

Um die Funktion früherzeitig zu deaktivieren, die Taste "3" betätigten und die Haube schaltet sich in die 3. Leistungsstufe. Durch Betätigten der Taste "2" wird sich die Haube abschalten.

Jeder Saugstärke entspricht eine Zahl, die auf dem Display visualisiert wird:

OFF: Keine Anzeige

Saugstärke 1:1

Saugstärke 2: 2

Saugstarke 3:3

Saugstärke 4: 4 blinkend

5. Display

Fettfiltersattigungsanzeige

Die Fettfiltersattigung wird nach 40 Betriebsstunden durch eine blinkende 1 auf dem Display angezeigt.

These Anzeige meldet, dass der Fettfilter gewaschen werden muss.

Die Fettfiltersattigungsanzeige ist bei auf ON gestellter Haube sichbar.

Um die Fettfiltersattigungsanzeige zu Löschen, Taste "2" länger als 3" drücken, bis die Anzeige nicht mehr zu sehen ist.

Die Fettfiltersattigungsanzeige kann nur bei auf ON gestellter Haube gelöscht werden.

Aktivkohleffiltersattigungsanzeige (nur bei Umluftversion)

Die Aktivkohlefiltersattigung wird nach 160 Betriebsstunden durch eine blinkende 2 auf dem Display angezeigt.

These Anzeige meldet, dass der Aktivkohlefilter ersetzt werden muss.

Die Anzeige ist bei auf ON gestellter Haube sightbar.

Um die Anzeige zu löschen, Taste "2" länger als "3" drucken, bis die Anzeige nicht mehr zu sehen ist.

Die Anzeige kann nur bei auf ON gestellter Haube gelöscht werden.

Bei gleichzeitigem Erscheinen beider Sattigungsanzeigen werden die Zahlen 1 und 2 abwechselnd blinken.

Die Anzeigen werden zurückgesetzt, indem die obengennten Prozedur zweimal durchgefuhrt wird.

Durch die erste wird die Fettfiltersattigungsanzeige zurückgesetzt, durch die zweite wird die Aktivkohlefilter-Sattigungsanzeige zurückgesetzt.

In der Standard-Betriebsart ist die Aktivkohlefilter-Sattigungsanzeige nicht aktiv.

Bei Hauben in der Umluftversion ist die Aktivkohlefilter-Sattigungsanzeige freizeugen.

Aktivierung der Aktivkohlefilter-Sattigungsanzeige:

Die Haube auf OFF stellen und Tasten "2" und "3" gleichzeitig für 3" gedrückt halten. Die Zahlen 1 und 2 werden für 2" abwechselnd blinken. Deaktivierung der Aktivkohlefilter-Sattigungsanzeige: Die Haube auf OFF stellen und Tasten "2" und "3" gleichzeitig für 3" gedrückt halten.

Die Zahl 1 wird für 2^ blinken.

Temperaturalarm

Die Haube ist mit einem Temperatursensor versehen, der den Motor in der 3. Saugstarke schaltet, wenn die Temperatur im Displaybereich zu hoch ist.

Der Alarmzustand wird auf dem Display durch die blinkende t angezeigt. Diese Zustand bleibt, bis die Temperatur unter den Alarmwert sinkt. Diese Betriebsart kann durch das Betätigten der Taste "2", "3" oder "4"GIScht werden. Der Sensor stellt die Raumtemperatur im Displaybereich alle 30" fest.

Display-Anzeigen

Anzeige	Zustand
1	Saugstärke 1
2	Saugstärke 2
3	Saugstärke 3
4	Saugstärke 4 (Intensivstufe)
5	Fettfiltersätigung
6	Kohlefiltersätigung
7	Sättigung der Fett- und Aktivkohlefilter

Temperaturalarm

Wartung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter-Bild 14-32

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden. Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine be niedriger Temperatur und einem Kurzspulgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine verfüllen, was seine Filtertermkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion) - Bild 31

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65^ gewaschen (in thisem Fall den vollständigen Spülzyklus - ohne weiteres Geschirr - einschalten).

Das überschüssige Wasser entfern, ohne damit den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfern und these be 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmer, damit die Knäufe (g), die es an der Haube befestigen, um 90^ drehen. Das Kohlekissen (i) in den Rahmen (h) schieben und alles wieder an entsprechender Stelle (j) montieren.

Es besteht die Möglichkeit einen traditionellen Kohlefilter zu benutzen, welcher weder gewaschen noch regeneriert werden kann. Diese Kohlefilter muss alle 3 bis 4 Monate gewechseit werden. Das Kohlefiltergestell und der Filter sind zusammengeschweit, das eventuell mit der Haube mitgelieferte Gestell ist daher nicht zu verwenden.

Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehenen 2 Plastikschauben befestigt.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestellt.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben die zehnfache Lebensdauer, verglichen mit herkömmlichen Lampen, undieten eine Energieersparnis bis zu 90% .

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.
