HASZNÁLATI ÚTMUTATÓ L64,5CM IX/A/60 ELICA

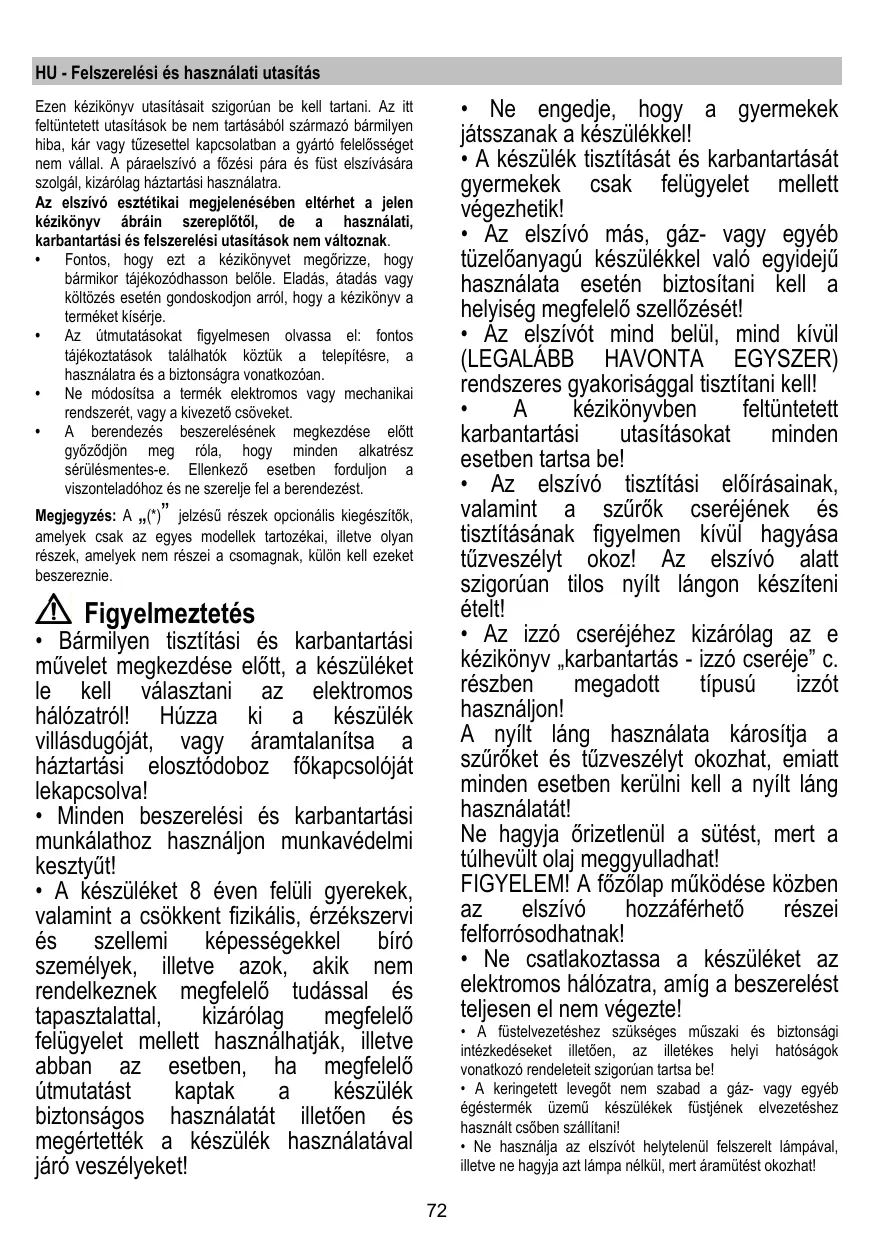

HU - Felszerelési és hasznälati utasitäs Ezen kézkônyv utasitésait szigordan be kell tartani. Az itt feltüntetett utasitésok be nem tartésébôl szärmazé bérmiyen hiba, kr vagy tüzesettel kapcsolalban a gyarté felelésséget nem vällal. À péraelszivé a fôzési péra és füst elsziväséra szolgél, Kizärélag héztartési hasznélatra. Az elszivé esztétikai megjelenésében eltérhet a jelen Kézkônyv äbräin szereplôtôl, de a hasznélati Karbantartési és felszerelési utasitäsok nem vältoznak. + Fontos, hogy ezt a kézikônyvet megérizze, hogy bérmikor téjékozôdhasson belôle. Eladés, étadés vagy Küllôzés esetén gondoskodjon arrôl, hogy a kézikônyv a terméket kisérje. + Az ütmutatésokat figyelmesen olvassa el fontos téjékoztatésok telélhaték Kôztük a telepitésre, a hasznélatra és a biztonsgra vonatkozéan. + Ne môdosiisa à termék elektromos vagy mechanikaï rendszerét, vagy a Kivezelô csôveket. + A berendezés beszerelésének megkezdése elôtt gyézôdjén meg réa, hogy minden akatész sérülésmentes-e. Elenkezô esetben fordujon a viszonteladéhoz és ne szerele fel a berendezést Megjegyzés: À ,()” jelzésü részek opcionélis kiegészitôk, amelyek csak az egyes modellek tartozékai, iletve olyan részek, amelyek nem részei a csomagnak, Külôn Kell ezeket beszereznie. À Figyelmeztetés + Bärmilyen tisztitäsi és karbantartäsi müvelet megkezdése elôtt, a készüléket le kell välasztani az elektromos hälôzatroll Hüzza ki a készülék villäsdugéjät, vagy äramtalanitsa a héztartäsi elosztédoboz f6kapcsolojät lekapcsolva! + Minden beszerelési és karbantartäsi munkälathoz hasznäljon munkavédelmi kesztyüt! + À készüléket 8 éven felüli gyerekek, valamint a csôkkent fizikälis, érzékszervi és szellemi képességekkel biré személyek, _illetve azok, akik nem rendelkeznek megfelelô tudässal és tapasztalattal, kizärolag megfelelé felügyelet mellett hasznälhatjäk, illetve abban az esetben, ha megfelelé ütmutatäst Kaptak a készülék biztonsägos hasznälatät illetéen és megértették a készülék hasznälatäval jéro veszélyeket!

+ Ne engedje, hogy a gyermekek jâtsszanak a készülékkel! + À készülék tisztitésät és karbantartäsät gyermekek csak felügyelet mellett végezhetik! + Az elszivé mâs, géz- vagy egyéb tüzeléanyagü készülékkel valé egyidejü hasznélata esetén biztositani kell a helyiség megfelelé szellézését! + Az elszivôt mind belül, mind kivül (LEGALABB HAVONTA EGYSZER) rendszeres gyakorisäggal tisztitani kell! . À Kézikônyvben feltüntetett karbantartäsi utasitäsokat minden esetben tartsa bel + Az elszivé tisztitési elôirasainak, valamint a szürôk cseréjének és tisztitésänak figyelmen kivül hagyäsa tüzveszélyt okoz! Az elszivo alatt szigorüan tilos nyilt längon késziteni ételt! + Az izzô cseréjéhez kizérolag az e kézikônyv ,karbantartäs - izz6 cseréje” c. részben megadott tipusüû izzôt hasznäljon! À nyilt läng hasznälata kärositja a szürôket és tüzveszélyt okozhat, emiatt minden esetben kerülni kell a nyilt läng hasznälatät! Ne hagyja Grizetlenül a sütést, mert a tülhevült olaj meggyulladhat! FIGYELEM! À fôzôlap mükôdése kôzben az elszivo hozzäférhetô részei felforrésodhatnak! + Ne csatlakoztassa a készüléket az elektromos hälézatra, amig a beszerelést teljesen el nem végezte! + À füstelvezetéshez szükséges müszaki és biztonsägi intézkedéseket _illetéen, az illetékes helyi hatosägok vonatkozé rendeleteit szigordan tartsa bel + A keringetett levegôt nem szabad a gäz- vagy egyéb égéstermék üzemü készülékek füstjének elvezetéshez hasznält csôben szällitani! + Ne hasznälja az elszivôt helytelenül felszerelt lämpäval, illetve ne hagyja azt lémpa nélkül, mert éramütést okozhat!

+ Soha ne hasznälja az elszivôt felszerelt rostély nélkül! + Az elszivôt SOHA ne hasznälja téroléfelületként, hacsak az yen célra valé hasznélata nincs egyértelmüen jelezve!

• Beszereléshez kizärôlag a készülékhez mellékelt csavarokat hasznäljal Amennyiben à csavar nem része à csomagnak, ügyeljen a megfelelé tipusü csavarok beszerezésérel + À beszerelési ümutatéban feltüntetet, : megfelel hosszüsägü csavarokat hasznäljon! + Kétség esetén kérjen téjékoztatést à szakszenviztl, vagy hasonlé képesitésü személyzettél! À FIGYELEM! + À csavarok és rôgzité elemeknek nem az ümutaté szerint felhelyezése éramütés-veszélyt okozhat! + Ne hasznäja programozôval, idézitôvel, külônällé tévirényitéval vagy bérmiyen més olyan eszkôzzel, amelyik automatikusan kapcsol be A készüléken talélhaté jelzés megfelel az elektromos és elekronikus berendezések huladékairôl szôlé 201219EC eurépai irényelvben (WEEE) foglal elôlrésoknak. À hulladékké vält termék szabälyszerd elhelyezésével Ôn segit elkerüni a kômyezettel és az emberi egészséggel kapcsolatos azon esetleges negativ_kôvetkezményeket, amelyeket a termék nem megfelel hulladékkezelése egyébként okozhatna. A terméken vagy à termékhez mellékelt dokumentumokon feltüntetett men jeés arra utal, hogy ez à termék nem kezelhetô héztartési hulladékként. Ehelyett a terméket a vilamos és elektronikus … berendezések djrahasznositäsät végzô telephelyek valamelyikén kell leadni Kiselejtezéskor a hulladékeltévolitsra vonatkozé _ helyi Kômyezetvédelmi elôirésok szerint kel eljämi. A temmék kezelésével, hasznositésäval és üjrahasznositésäval kapcsolatos bôvebb _ téjékoztatésért fordulon a lakéhelye szerinti polgérmesteri hivatalhoz, à héztartési hulladékok kezelését végzô térsasäghoz vagy ahhoz a bolthoz, ahol a terméket vésérolta A berendezést a kôvelkezô szabvänyoknak megfelelôen tervezték, gyärlotték, és ellenôrizték: + Biztonség: ENIEC 60335-1; ENIEC 60335-2-31, ENIEC

+ Elektromägneses Gsszefémetäség EMC: EN 550141; CISPR 14-1; EN 55014-2; CISPR 14-2; ENIEC 61000-3-2; EN/IEC 61000-3-3. A megfelelé hasznélatot és a kômyezetre gyakorolt käros hatés mérséklését elôsegit javaslatok Az elszivôt a minimum sebességen kapcsoja be akkor, amikor à fôzést megkezdi, és hagyja néhäny percig üzemelni még azt Kôvetéen is, hogy a fôzést befejezte. A berendezést csak akkor kapcsola nagyobb sebességfokozatra, ha à fôzés

Kôzben nagy mennyiségü füst vagy gôz keletkezik, és csak akkor hasznélja az intenziv sebességet, ha arra ténylegesen szükség van. Cseréle ki a szénszürôket akkor, amikor a berendezés jelzi ennek szükségességét, Igy biztosithatja, hogy a készülék hatékonyan nyeli el a szagokat. À megielelé szüréképesség biztositésa érdekében cserélle ki a zsirszürôt akkor, amikor a berendezés erre figyelmeztet. À hatékonysäg nôvelése és a zajszint csôkkentése érdekében tanäcsos a jelen_ütmutaté ältal megadott_maximälis _csGétmérôket alkaimazni. Hasznälat AZ elszivôt ügy tervezték, hogy kivezetett üzemmédban a szabadba tôrléné kibocsétéssal, vagy fileres, keringtetett üzemmédban mükôdhessen ci Beszivé À gézôk kivezetése a gyütôkariméhoz régzitett elvezetô csüvôn tôrténik. À FIGYELEM! Kivezetôcs6 nincs a csomagban, külôn kel azt megvennie. Az elezetôcsô âtmérêje az ésszekôt6 gyürü ätméräjével azonos kel legyen À FIGYELEM! Amennyiben az elszivé szénflteres, Kiemelése. Csatlakoztassa a pâraelszivét a levegôkimenettel (csatlakozé Karima) azonos ätmérôjü kivezetô csôhôz. À kisebb ätméréjü csô hasznélata az elszivés hatésfokénak csôkkenését és a készülék zajszintének draszikus nôvekedéséhez vezet. Ezén ezzl Kaposolatban feelsséget em vllunk 1 Minimälis hosszüségü csôvezetéket hasznäljon 1 À csävezeték à lehetä legkevesebb hajatal rendelkezzen (maximélis halésszôg: 90°). Kerülje a csô deformälédésät. & Szürôverzié Az elszivott levegô zsirtalanitäsra, majd szagtalanitésra kerül, mielôtt à terembe visszaéramoltatäsra kerülne. Az elszivé iyen üzemmédban valô hasznélatéhoz szükséges tovébbi, aktiv szén alapü szürérendszer installélésa. szükséges _annak Az elszivé motor nélküli modellek csak kivezetett véltozatban mükôdnek és külsô elszivé egységhez (ez nem jér a Készülékhez) kel kôtni Gket. A bekôtési dlmutaté az elszivé egységhez van mellékelve. Felszerelés À fézükészülék felülete és a konyhaï szagelszivé legalsé része kôzôtti minimälis tévolsäg nem lehet kisebb, mint 30cm elekromos fézélap, és 65cm gâz vagy vegyes tüzelési fézôlap esetén. Ha a géziôzôlap beszerelési utasitäséban ennél nagyobb

tévolség szerepel, azt kelligyelembe venni. À hélézati feszültségnek azonosnak kell lennie a konyhaï péræelszité belsejében elhelyezett müszak_adattéblän feltüntetett feszüséggel. Ha az elszivô rendelkezik vilésdugéval, csatlakoztassa egy hozzäférhetô _helyen ehelyezett, az érvényben lévô szabvänyoknak_ megfelelé dugaszolé aljzathoz, akär a beszerelést kôvetôen is. Ha nem rendelkezik csatlakozôdugéval (kôzvetlen csallakozs a hélézathoz) vagy à dugaszolô aljzat nem hozzéférheté, szereljen fel egy szabvänyos, Kétpélusü megszakitôt akér a beszerelést kôvetôen is, amely IL. tüléram-kategôria esetén biztositja à hélézatrél valé teles levélasztésät, à telepitési szabälyoknak megfeleléen. À FIGYELEM! Mielôt_ az elszivé éramkôrét visszakôti a hélézaba és ellenërzi, hogy az elszivé helyesen mükôdik-, mindig ellenôrizze azt is, hogy à hélôzati vezeték beszerelése szabälyos-e. PMielôtt a telepitést elkezdené: + Elenôrizze, hogy a megväsérolt termék à kivélaszott telepitési helynek megfelelS méretü-e + Vegye le az aktiv szenes fiterfltereket () ha van a gépen (lésd a vonatkozé bekezdést is). Ezt csak akkor Kell_ visszaszerelni, ha az elszivôt keringtetett üzemmédban kivnja hasznälni + Elenôrizze, hogy az elszivé belsejében nem maradtak-e (szlitési igények miatt) tartozékok (példäul csavarokat tartalmazé zacskôk ("), garanciaokmäny (*) stb.) ha igen, vegye ki és Grizze meg. Az elszivt à legtôbb falhoz/mennyezethez alkalmas régzité ‘ipikkel létuk el. Mindazonéltal szakembert kérdezzen meg artôl, akamasake az anyagok az ado falhoz/mennyezethez. A falnak/mennyezetnek _elegendéen erësnek kel lennie, hogy az elszivé sülyät megtartsa. Mükôdése Cm) =

a “2” gomb megnyomäsäval à motor 1-es sebességre vält. À gomb mükädés kôzbeni megnyomésäval az elszivé lell OFF.

3. Sebesség csôkkentése

a “3” gomb megnyomäsäval csôkkentheté a sebesség, à 4-es fokozatrél (intenziv) az 1-16.

4. Sebesség nôvelése

Az elszivé kikapcsolt OFF éllapotéban “4” gomb megnyomésakor à motor 1-28 sebességbe kapcsol. À gomb mükëdés Kôzbeni benyoméséval à sebesség nôvelheté, ekkor a motor az 1-es sebességi fokozatbél à Are (intenziv) vält.

Az intenziv sebesség idékorlétol. Standard beälitésa 5 perc, melynek leteltével az elszvé a 2es sebességfokozatra äl. À funkcid idô lejärta elôtti megszakitéséhoz nyomja meg a “3’-as gombot, ekkor az elszivé a 3-as sebességre väll, a “2” gomb megnyoméséval az elszivô leéll Az egyes sebességfokozatok megjelenitése a kjelzô panelen: OFF: nincs jelzés sebességfokozat 1: 1 sebességfokoza2: 2 sebességfokoza3: 3 sebességfokoza4: 4 vilogé

Zsirszüré jelzései À zsirszüré kijelzés 40 Gränyi hasznélat utén aktivlédik, à Kielzô panelen villogé 1-es szäm jelzi Amennyiben ez a jelzés feltünik, a beépitett 2sirszürô mosésa szükséges. À Kielzés az elszivé bekapcsolt ON ällapotéban léthaté. À zsirszür Kjelzés megszüntetéséhez, nyomja be és tartsa lenyomva_a “2” gombot tbb, mint 3 mésodpercig, mig a Kielzés Kialszik. À Kiezés megszüntetése az elszivé bekapcsolt ON élipotéban lehetséges Szénfiter kijelzô (kizérélag a szürés üzemmédü készülékeknél) À szénlter kjelzés 160 éränyi hasznélat utôn aktivélédik, à Kijel26 panelen villogé 2-es szäm jeli. Amennyiben ez a jelzés feltünik, à beépitett szénflter cseréje szükséges. Akielzés az elszivé bekapesolt ON éllapotéban léthaté. À szénlter kjelzés megszüntetéséhez, nyomja be és tartsa lenyomva a “2” gombot tôbb, mint 3 mésodpercig, mig a Kijelzés kialszik. À Kiezés megszüntetése az elszivé bekapcsolt ON ällapotéban lehetséges. Mindkét szürô egyidejü kijelzése esetén az 1 és 2-es lmpék felvliva villognak a kielzôn Resettäni a fent lei tôrlési folyamat kétszeri végrehajtäséval lehetséges. Elészôr à zsirszürô, majd a szénfiter kjelzés deaktivélésa tôrténik meg Sztandard médban a szénfilter kijelzô nem aktiv. Abban az esetben, ha szürôs üzemmdü elszivôt hasznäl, a szénfilter kijelzôt aktivälni kell Szénfiter kijelz6 aktivélés Âlitsa az elszivôt OFF môdra és tartsa egyidejüleg benyomva a“2" és “3” gombokat 3 mäsodpercig Az 1 és 2 szämok felvälva villognak 2 mésodpercig. Szénfilter kielz6 deaktivälésa: Âlitsa az elszivôt OFF môdra és tartsa egyidejüleg benyomva a “2” és “3” gombokat 3 mäsodpercig Az 1 -es szäm 2 mésodpercig villog.

Hôfok kijelzô Az elsziv hôfok érzékelôvel rendelkezik, mely a motor 3-as sebességi fokozatü üzemelésénél jelez, amennyiben a kjelzô 26na hômérséklete tl magas Avészvillogést a kjelzôn villogé t betü megjelenése mutatj. A kijelzés mindaddig megjelenitésre kerül, ameddig a hômérséklet a vészjelzési hatärérték alé nem süllyed. Ezen üzemmédbôl valé klépéshez nyomja meg à “2”, “3” vagy “4” gombot A hôfok Kielzô 30° mésodpercenként ellenërzi a kijelz6 kôrüli hômérsékletet. Kijelzôpanel ikonok lkon Jelentés { Sebesség 1

Sebesség 2 3 sebesség 3 sebesség 4 (intenziv) [Zsirszüré karbantartäs Szénfilter karbantartäs Zsirszüré és szénfilter karbantartäs Hômérséklet vészjelzô Karbantartäs A tiszttéshoz KIZARÔLAG semleges folyékony mosészerrel ättatott nedves ruhât hasznéljon. À TISZTITASHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÔZRE. Kerilje a sürolészert tartalmazé_mosészerek hasznélatét. NE HASZNALJON ALKOHOLTI Zsirszürô filter âbra 14-32 Visszatartja a f626sbôl eredô zsirrészecskéket. Havonta egyszer (vagy amikor a filer telltédésjelzô rendszere - ha à megväsärolt modell rendelkezik iyennel - jelzi, hogy szükség van ré) nem agressziv lisztitészerrel, kézzel vagy mosogatégépben, alacsony hôfokon és rôvid ciklussal el kell mosogatni. Mosogatégépben tôrénô mosogatäs à zsirszüré elszinezôdését okozhaïa, de ez nem véltozat hatékonysägän. A zsirszüré fier leszereléséhez hüzza meg a rugôs horgot.

Szénfilter (csak keringtetett vältozat esetén) ébra 31 Magäban tartja a f6zésbôl szärmaz6 kellemetlen szagokat. À szénfltert kéthavonta _lehet elmosni (vagy amikor à filter telitédésjelzô rendszere - ha a megvéséroit model rendelkezik ilyemnel- jelzi, hogy szükség van ré) meleg vizben és megfelelô mosészerrel, vagy mosogatégépben 65 °C-on {mosogatégépben tôrténé mosés eselén telles mosogatési ciklust végezzen, edények nélkü). À felesleges vizet à fller megrongélésa nélkül tâvolitsa el, majd_ vegye ki a manyag keret_belsejében talélhat matracszerü betétet és végleges szärités céljébél 10 percre tegye a sütébe 100 "C-on. À matracszerü betétet 3 évenként, valamint kérosodésa esetén ki kell cserélni À filtertarté keretet à (g) gombok 90 °-kal valé elforditäsäval vegye ki. Helyezze a szénfltert a keret (h) belsejébe és mindent szereljen vissza a helyére () Hagyomänyos, nem moshaté és nem regenerälhaté szénfiter hasznälhaté, ezt 3-4 havonta cseréini kel. À tézôtt szénflter ôssze van hegeszive a kerettel, ezért az elszivôhoz esetleg adott keretet nem kel felhasznäini À szénszürôt az ere kialakitott helyre kell bellleszteni és a rügzitészerkezetekkel rôgziteni. Égôcsere Az elszivé LED technolégiära épülé vilägitési rendszerrel van felszerelve. ALEDEK optimälis megvilégitäst biztositanak, a hagyomänyos lmpäk élettartamänäl 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-05 elektromos energia megtakaritést tesznek lehetôvé. Izz6csere esetén forduljon a szakszervizhez.
