Produkto tipas	Sieninė dekoratyvinė gartraukis
Prekės ženklas	ELICA
Modelis	L64,5CM IX/A/60
Plotis (cm)	64,5
Apytikslis svoris (kg)	15
Elektros maitinimas	230 V ~ 50 Hz
Maksimali galia (W)	250
Greitių skaičius	4 (įskaitant laikiną intensyvų)
Apšvietimas	LED (keičia techninė tarnyba)
Ištraukimo tipas	Siurbimo (išorinis ištraukimas) arba filtravimo (recirkuliacija)
Riebalų filtras	Metalinis, plaunamas indaplovėje
Anglies filtras (neprivalomas)	Aktyvus, plaunamas ir regeneruojamas arba vienkartinis pagal modelį
Minimalus atstumas nuo kaitlentės	50 cm (elektrinė) / 65 cm (dujinė arba mišri)
Funkcijos	Įjungimas/išjungimas, greičio pasirinkimas, apšvietimas, temperatūros signalizacija
Soties indikatoriai	Riebalų filtras (40 val.), anglies filtras (160 val.)
Valymas	Drėgna šluoste ir neutraliu plovikliu. Be abrazyvų ar alkoholio
Riebalų filtro priežiūra	Kas mėnesį arba pagal indikaciją
Anglies filtro priežiūra	Kas 2 mėnesius (plovimas) arba keitimas kas 3-4 mėnesius
Energijos efektyvumo klasė	Nenurodyta
Triukšmo lygis	Nenurodyta

Dažnai užduodami klausimai - L64,5CM IX/A/60 ELICA

Kaip išvalyti gartraukio riebalų filtrą?

Metalinis riebalų filtras plaunamas rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje greitu ciklu. Jį reikia valyti bent kartą per mėnesį arba kai ekrane pasirodo soties signalas (mirksintis skaičius 1).

Kaip pakeisti anglies filtrą?

Filtravimo versijoje, pasukite mygtukus 90° kampu, išimkite rėmą, įdėkite naują anglies pagalvėlę ir vėl sumontuokite. Jei filtras plaunamas, nuplaukite jį šiltu vandeniu ir išdžiovinkite orkaitėje 100°C temperatūroje 10 minučių. Keiskite kas 3-4 mėnesius.

Ką reiškia mirksintis skaičius 1 ekrane?

Mirksintis skaičius 1 rodo, kad riebalų filtrą reikia išvalyti. Šis signalas pasirodo po 40 darbo valandų. Norėdami jį iš naujo nustatyti, laikykite nuspaudę mygtuką 2 ilgiau nei 3 sekundes, kol signalas užges.

Ar gartraukį galima naudoti recirkuliacijos režimu?

Taip, gartraukis gali veikti filtravimo (recirkuliacijos) versijoje. Turite įdiegti aktyviosios anglies filtrą (nepridedamas). Įsiurbtas oras nuriebalinamas ir pašalinami kvapai prieš grąžinant į patalpą.

Koks minimalus atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas yra 50 cm elektrinėms viryklėms ir 65 cm dujinėms arba mišrioms viryklėms. Visada laikykitės kaitlentės gamintojo nurodymų, jei nurodytas didesnis atstumas.

Kaip iš naujo nustatyti anglies filtro signalą?

Norėdami įjungti arba išjungti anglies filtro signalą, išjungę gartraukį, vienu metu laikykite nuspaudę mygtukus 2 ir 3 3 sekundes. Skaičius 1 sumirksės, patvirtindamas išjungimą.

Ką daryti, jei ekrane rodoma mirksinti raidė 't'?

Mirksinti raidė 't' rodo per didelės temperatūros aliarmą. Variklis automatiškai persijungs į 3 greitį. Aliarmo būsena išlieka, kol temperatūra nukrenta. Galite išeiti iš šio režimo paspausdami mygtukus 2, 3 arba 4.

Kaip naudoti intensyvų greitį?

Intensyvus greitis (4) įjungiamas paspaudus mygtuką 4. Jis veikia 5 minutes, po to gartraukis automatiškai grįžta į 2 greitį. Norėdami jį išjungti anksčiau, paspauskite mygtuką 3 (pereina į 3 greitį) arba mygtuką 2 (išjungia gartraukį).

Ar galiu valyti gartraukį abrazyvinėmis priemonėmis?

Ne, naudokite tik drėgną šluostę su neutraliais skystais plovikliais. Venkite valymo įrankių, abrazyvinių priemonių ir alkoholio. Niekada nenaudokite tirpiklių.

Ką daryti, jei gartraukis nebeveikia?

Prieš kreipdamiesi į techninės priežiūros tarnybą, patikrinkite, ar prietaisas tinkamai prijungtas ir ar nebuvo išjungtas automatinis jungiklis. Įsitikinkite, kad filtrai nėra užsikimšę. Jei problema išlieka, kreipkitės į kvalifikuotą specialistą.

NAUDOJIMO INSTRUKCIJA L64,5CM IX/A/60 ELICA

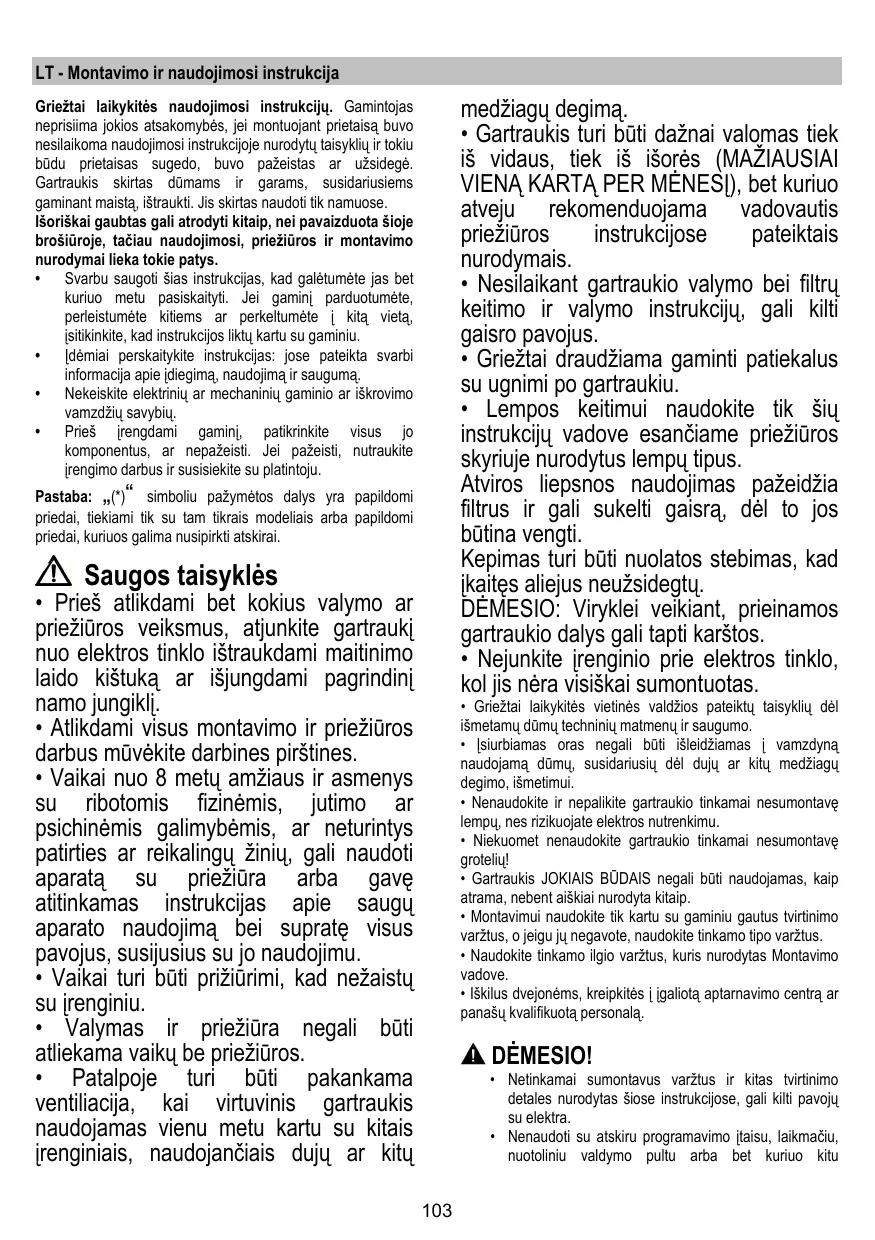

LT Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijose nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose. Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. - Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gave atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitas

medžiagas degimui.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, todėl jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo. - Išsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui. - Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu. - Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių! - Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip. - Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. - Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove. - Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra. Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotolinio valdymo pultu arba bet kuriuo kitu

automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padės išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ar pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, junkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotąją veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą (-us). Kad išlaikytumėte riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo įranga

Garai išstumiami į išorę per išmetimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Išmetimo vamzdis nepridedamas, jį reikia pirkti atskirai. Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti. Prijunkite gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

Naudokite pakankamo ilgio vamzdį. Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°). Stenkitės iš esmės nekeisti vamzdžių sekcijų.

Versija su filtru

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (nėra komplekte).

Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įrengimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įrengimo, yra naudojamas dvipolis jungiklis, pagal visas įrengimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prieš pradėdami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai. Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleistrai, pritaikyti daugumai sienų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

1. Šviesos įjungimas/išjungimas („ON/OFF“)
2. Variklio įjungimas/išjungimas („ON/OFF“)

Paspaudus mygtuką, variklis ima veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant, šis išsijungia.

1. Greičio mažinimas

Paspaudus mygtuką, 3 greitis sumažinamas, nuo 4 greičio (intensyvaus) iki 1 greičio.

1. Greičio didinimas

Paspaudus mygtuką, kai gaubtas yra išjungtas, šis ima veikti 1 greičiu.

Paspaudus mygtuką gaubtui veikiant padidinamas jo greitis, nuo 1 greičio iki 4 greičio (intensyvaus).

Intensyvus greitis veikia tik tam tikrą laiką. Standartinė jo veikimo trukmė - 5 min, joms prabėgus gaubtas ima veikti 2 greičiu.

Norint išjungti šią funkciją neprabėgus minėtam laikui, reikia paspausti mygtuką, gaubtas ims veikti 3 greičiu, o paspaudus mygtuką gaubtas išsijungs.

Kiekvienas greitis atitinkamai rodomas ekrane:

Išjungtas ("OFF"): ekrane nieko nerodoma

1 greitis: 1, 2 greitis: 2, 3 greitis: 3, 4 greitis: 4 mirksintis

5. Ekranas

Riebalų filtro signalas

Riebalų filtro signalas imamas rodyti po 40 gaubto naudojimo valandų: ekrane pasirodo mirksintis skaičius 1.

Pasirodžius šiam signalui reikia išplauti riebalų filtrą.

Signalas matosi, kai gaubtas yra įjungtas.

Norint panaikinti riebalų filtro signalą, reikia paspausti mygtuką 2 ir laikyti paspaudus mažiausiai 3 sekundes, kol signalas išsijungs.

Signalą panaikinti galima gaubtui esant įjungtam.

Anglies filtro signalas (tik filtruojamoje versijoje)

Anglies filtro signalas imamas rodyti po 160 gaubto naudojimo valandų: ekrane pasirodo mirksintis skaičius 2.

Pasirodžius šiam signalui, reikia pakeisti anglies filtrą.

Signalas matosi, kai gaubtas yra įjungtas.

Norint panaikinti anglies filtro signalą, reikia paspausti mygtuką 2 ir laikyti paspaudus mažiausiai 3 sekundes, kol signalas išsijungs.

Signalą panaikinti galima gaubtui esant įjungtam.

Jei ekrane pakaitomis mirksi skaičiai 1 ir 2, vadinasi, rodomi abiejų filtrų signalai.

Juos panaikinti galima du kartus atlikus prieš tai aprašytąją procedūrą.

Pirmą kartą bus panaikintas riebalų filtro signalas, antrą kartą - anglies filtro signalas.

Standartiniame režime anglies filtro signalas neaktyvus.

Filtruojamoje versijoje būtina įjungti anglies filtro signalą.

Anglies filtro signalo įjungimas:

Įjunkite gaubtą ir vienu metu paspauskite mygtukus „2“ ir „3“, laikykite nuspaudę 3 sekundes.

Skaičiai 1 ir 2 pakaitomis mirksės 2 sekundes.

Anglies dioksido išjungimas:

Įjunkite gaubtą ir vienu metu paspauskite mygtukus „2“ ir „3“, laikykite nuspaudę 3 sekundes.

Skaičius 1 mirksės 2 sekundes.

Temperatūros signalas

Gaubte įdiegtas temperatūros jutiklis, įjungiantis 3 greitį, kai temperatūra ekrano srityje per daug pakyla.

Temperatūros signalas rodomas, kai ekrane užsidega mirksinti raidė t.

Ši funkcija veikia tol, kol temperatūra nenusileidžia žemiau pavojingo lygio.

Galima panaikinti šią funkciją paspaudus mygtukus „2“ ir „3“ arba „4“.

Kas 30 sekundžių jutiklis tikrina temperatūrą ekrano srityje.

Ekrane rodomas vaizdas

Rodomas vaizdas	Büklë
1	1 greitis
2	2 greitis
3	3 greitis
4	4 greitis (intensyvus)
5	Riebalu filtrpriežiūra
6	Anglies filtrpriežiūra
7	Riebalu filtror ir anglies filtrpriežiūra
8	Temperatūros pavojaus signalas

Priežiūra

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuoliebalų saugantis filtras

14-32 pav.

Įdėkite anglies kempinėlę (i) į karkaso (h) vidų ir įmontuokite viską į reikiamas vietas (j).

Anglies filtrą galima naudoti tradiciniu būdu, neplaunant ir neregeneruojant, tokiu atveju filtrą reikia keisti kas 3-4 mėnesius.

Karkasas ir anglies filtro kempinėlė yra sujungti, todėl tuo atveju, jei karkasas pridedamas prie gaubto, jo naudoti nereikia.

Norėdami naudoti karkasą, įdėkite jį į jam skirtą vietą ir pritvirtinkite specialiais įrankiais.

Lemputių keitimas

Gartraukyje įrengta diodų technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Jei norite juos pakeisti, kreipkitės į techninio aptarnavimo tarnybą.
