L64,5CM IX/A/60 - Cappa decorativa da parete ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa decorativa a parete
Marca	ELICA
Modello	L64,5CM IX/A/60
Larghezza (cm)	64,5
Peso approssimativo (kg)	15
Alimentazione elettrica	230 V ~ 50 Hz
Potenza massima (W)	250
Numero di velocità	4 (di cui intensiva temporizzata)
Illuminazione	LED (sostituzione da parte del servizio tecnico)
Tipo di evacuazione	Aspirante (evacuazione esterna) o filtrante (ricircolo)
Filtro antigrasso	Metallico lavabile in lavastoviglie
Filtro al carbone (opzionale)	Attivo, lavabile e rigenerabile o usa e getta a seconda del modello
Distanza minima dal piano cottura	50 cm (elettrico) / 65 cm (gas o misto)
Funzioni	Accensione/Spegnimento, selezione velocità, illuminazione, allarme temperatura
Indicatori di saturazione	Filtro antigrasso (40 h), filtro al carbone (160 h)
Pulizia	Panno umido e detergente neutro. Niente abrasivi né alcol
Manutenzione filtro antigrasso	Ogni mese o su indicazione
Manutenzione filtro al carbone	Ogni 2 mesi (lavaggio) o sostituzione ogni 3-4 mesi
Classe di efficienza energetica	Non specificato
Livello sonoro	Non specificato

Domande frequenti - L64,5CM IX/A/60 ELICA

Come pulire il filtro antigrasso della cappa?

Il filtro antigrasso metallico si lava a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Deve essere pulito almeno una volta al mese o quando appare il segnale di saturazione (numero 1 lampeggiante) sul display.

Come sostituire il filtro al carbone?

Per la versione filtrante, rimuovere il telaio ruotando le manopole di 90°, inserire il cuscinetto al carbone nuovo, quindi rimontare. Se il filtro è lavabile, pulirlo con acqua calda e asciugarlo in forno a 100°C per 10 minuti. Sostituirlo ogni 3-4 mesi.

Cosa significa il lampeggio del numero 1 sul display?

Il numero 1 lampeggiante indica che il filtro antigrasso deve essere pulito. Questo segnale appare dopo 40 ore di utilizzo. Per resettarlo, tenere premuto il tasto 2 per più di 3 secondi fino a spegnimento del segnale.

La cappa può essere utilizzata in modalità ricircolo?

Sì, la cappa può funzionare in versione filtrante (ricircolo). È necessario installare un filtro al carbone attivo (non fornito). L'aria aspirata viene sgrassata e deodorata prima di essere reimmessa nell'ambiente.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per i piani cottura elettrici e di 65 cm per quelli a gas o misti. Seguire sempre le istruzioni del produttore del piano cottura se è specificata una distanza maggiore.

Come resettare il segnale del filtro al carbone?

Per attivare o disattivare il segnale del filtro al carbone, a cappa spenta, tenere premuti contemporaneamente i tasti 2 e 3 per 3 secondi. Il numero 1 lampeggerà per confermare la disattivazione.

Cosa fare se il display mostra la lettera 't' lampeggiante?

La lettera 't' lampeggiante indica un allarme di temperatura eccessiva. Il motore passerà automaticamente alla velocità 3. La condizione di allarme persiste fino a quando la temperatura non scende. È possibile uscire da questa modalità premendo i tasti 2, 3 o 4.

Come utilizzare la velocità intensiva?

La velocità intensiva (4) si attiva premendo il tasto 4. È temporizzata a 5 minuti, dopo i quali la cappa torna automaticamente alla velocità 2. Per disattivarla prima della fine, premere il tasto 3 (passa alla velocità 3) o il tasto 2 (spegne la cappa).

Posso pulire la cappa con prodotti abrasivi?

No, utilizzare esclusivamente un panno umido con detergenti liquidi neutri. Evitare strumenti di pulizia, prodotti abrasivi e alcol. Non usare mai solventi.

Cosa fare se la cappa non funziona più?

Prima di contattare il servizio tecnico, verificare che l'apparecchio sia correttamente collegato e che l'interruttore non sia scattato. Assicurarsi che i filtri non siano ostruiti. Se il problema persiste, contattare un professionista qualificato.

MANUALE UTENTE L64,5CM IX/A/60 ELICA

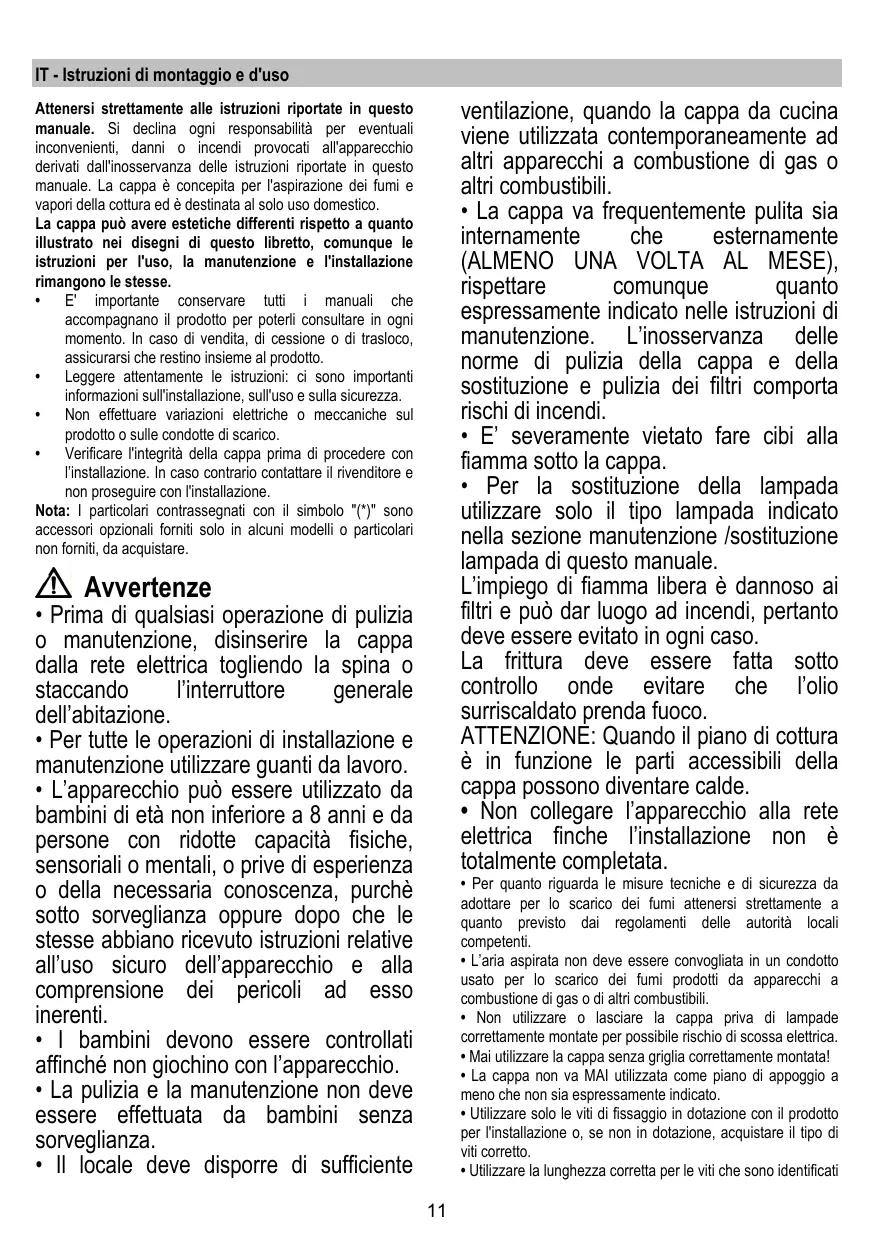

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere caratteristiche estetiche differenti rispetto a quelle illustrate nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente

ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. - La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. - E' severamente vietato fare cibi alla fiamma sotto la cappa. - Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione / sostituzione lampada di questo manuale. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo per evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata. - Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. - L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. - Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. - Mai utilizzare la cappa senza griglia correttamente montata! - La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. - Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificate

nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissaggio in conformità a queste istruzioni può comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere conferito presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Smaltirlo seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando necessario, il/i filtro/i al carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina pertanto ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90° ). Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni

idonee alla zona di installazione prescelta.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va tolto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

1 2

5

3 4

1. ON/OFF Luci

2. ON/OFF Motore

Premendo il tasto "2" il motore passa in velocità 1.

Premendo il tasto durante il funzionamento la cappa passa in stato OFF.

3. Decremento velocità

Premendo il tasto "3" si ottiene il decremento della velocità, dalla velocità 4 (intensiva) alla velocità 1.

4. Incremento velocità

Premendo il tasto "4" con la cappa in stato OFF, la cappa passa in velocità 1.

Premendo il tasto durante il funzionamento si ottiene l'incremento della velocità, dalla velocità 1 alla velocità 4 (intensiva).

La velocità intensiva è temporizzata. La temporizzazione standard è di 5', alla fine della quale la cappa si posiziona alla velocità 2.

Per disattivare la funzione prima dello scadere del tempo premere il tasto "3", la cappa si posiziona alla velocità 3, premendo il tasto "2" la cappa si spegnerà.

Ad ogni velocità corrisponde una segnalazione sul display:

OFF: Nessuna segnalazione

Velocità 1: 1

Velocità 2: 2

Velocità 3: 3

Velocità 4: 4 lampeggiante

5. Display

Segnalazione filtro grassi

La segnalazione filtro grassi avviene dopo 40 ore di utilizzo e viene indicata dal display con il numero 1 lampeggiante.

Quando compare tale segnalazione il filtro grassi installato necessita di essere lavato.

La segnalazione è visibile con la cappa in stato ON.

Per eliminare la segnalazione del filtro grassi, premere il tasto "2" per più di 3 secondi, fino allo spegnimento della segnalazione.

L'eliminazione della segnalazione è possibile con la cappa in stato ON.

Segnalazione filtro carbone (solo per versione filtrante)

La segnalazione del filtro carbone avviene dopo 160 ore di utilizzo e viene indicata dal display con il numero 2 lampeggiante.

Quando compare tale segnalazione, il filtro carbone installato deve essere sostituito.

La segnalazione è visibile con la cappa in stato ON.

Per eliminare la segnalazione del filtro carbone, premere il tasto "2" per più di 3 secondi, fino allo spegnimento della segnalazione.

L'eliminazione della segnalazione è possibile con la cappa in stato ON.

Nel caso di segnalazione contemporanea di entrambi i filtri, sul display lampeggeranno i numeri 1 e 2 alternativamente.

Il reset avviene effettuando 2 volte la procedura sopra descritta.

La prima volta resetta la segnalazione del filtro grassi, la seconda resetta la segnalazione del filtro carbone.

Nella modalità standard la segnalazione del filtro carbone non è attiva.

Nel caso si utilizzi la cappa in versione filtrante, è necessario abilitare la segnalazione del filtro carbone.

Attivazione segnalazione filtro carbone:

Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti "2" e "3" per 3 secondi.

I numeri 1 e 2 lampeggeranno alternativamente per 2 secondi.

Disattivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti "2" e "3" per 3 secondi.

Il numero 1 lampeggerà per 2 secondi.

Allarme Temperatura

La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona display sia troppo elevata.

La condizione di allarme viene indicata dal display con la lettera t lampeggiante.

Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme.

Si può uscire da questa modalità premendo il tasto "2", "3" o "4".

Ogni 30 secondi il sensore verifica la temperatura ambiente della zona display.

Visualizzazioni Display

Visualizzazione	Stato
1	Velocità 1
2	Velocità 2
3	Velocità 3
4	Velocità 4 (intensiva)
5	Manutenzione滤ro Grassi
6	Manutenzione滤ro Carbone
7	Manutenzione滤ro Grassi e滤ro Carbone
8	Allarme Temperatura

Manutenzione

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature e a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi, tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro ai carboni attivi deve essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità) in acqua calda e detergenti delicati o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie, eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e

riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

È possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile né rigenerabile, da sostituire ogni 3-4 mesi.

Il telaio del materassino del filtro e il filtro stesso sono saldati insieme; pertanto, l'eventuale telaio fornito con la cappa non deve essere utilizzato.

Per l'utilizzo, inserire nell'apposita sede e fissare agendo sugli appositi dispositivi.

Sostituzione lampade

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.

I LED garantiscono un'illuminazione ottimale, una durata fino a 10 volte maggiore rispetto alle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione, rivolgersi al servizio assistenza tecnica.

Informazioni preliminari per l'installazione:

• Verificare che il prodotto acquistato abbia dimensioni adatte al luogo di installazione scelto.
• Rimuovere i filtri attivi al carbone, se forniti (vedere anche il paragrafo relativo). Essi devono essere rimontati solo se si utilizza la cappa in versione filtrante.
• Verificare (per un trasporto più pratico) che all'interno della cappa non vi siano materiali diversi (ad esempio sacchetti con viti, garanzie, ecc.) ed eventualmente rimuoverli e conservarli.
