| Tipo di prodotto | Cappa decorativa da parete |
| Marca | ELICA |
| Modello | REEF IX/A/90 |
| Utilizzo | Aspirante (evacuazione esterna) o filtrante (riciclo interno con filtro a carbone opzionale) |
| Larghezza | 90 cm |
| Alimentazione elettrica | 220-240 V / 50 Hz |
| Numero di velocità | 4 velocità di cui una intensiva temporizzata (5 min) |
| Illuminazione | LED, sostituzione da parte del servizio tecnico |
| Filtro antigrasso | Metallico, lavabile in lavastoviglie (ogni mese) |
| Filtro a carbone (opzionale) | Attivo, sostituzione ogni 3-4 mesi o rigenerazione possibile (a seconda del modello) |
| Segnale di manutenzione filtro antigrasso | Dopo 40 ore di utilizzo, visualizzazione lampeggiante della cifra 1 |
| Segnale di manutenzione filtro a carbone | Dopo 160 ore di utilizzo, visualizzazione lampeggiante della cifra 2 (da attivare se versione filtrante) |
| Allarme temperatura | Rilevamento di temperatura elevata, attiva la velocità 3 e visualizza "t" lampeggiante |
| Distanza minima di cottura | 50 cm per cucina elettrica, 65 cm per gas o mista |
| Peso approssimativo | 18 kg |
| Sicurezza | Scollegare prima della manutenzione, non utilizzare senza griglia, non flambare sotto la cappa |
| Riparabilità | Lampada LED sostituibile dal servizio tecnico, ricambi disponibili tramite assistenza |
| Norme di conformità | EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, Direttiva RAEE 2012/19/CE |
| Versione | Aspirante e filtrante (kit carbone opzionale) |
Domande frequenti - REEF IX/A/90 ELICA
Domande degli utenti su REEF IX/A/90 ELICA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa decorativa da parete in formato PDF gratuitamente! Trova il tuo manuale REEF IX/A/90 - ELICA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. REEF IX/A/90 del marchio ELICA.
MANUALE UTENTE REEF IX/A/90 ELICA

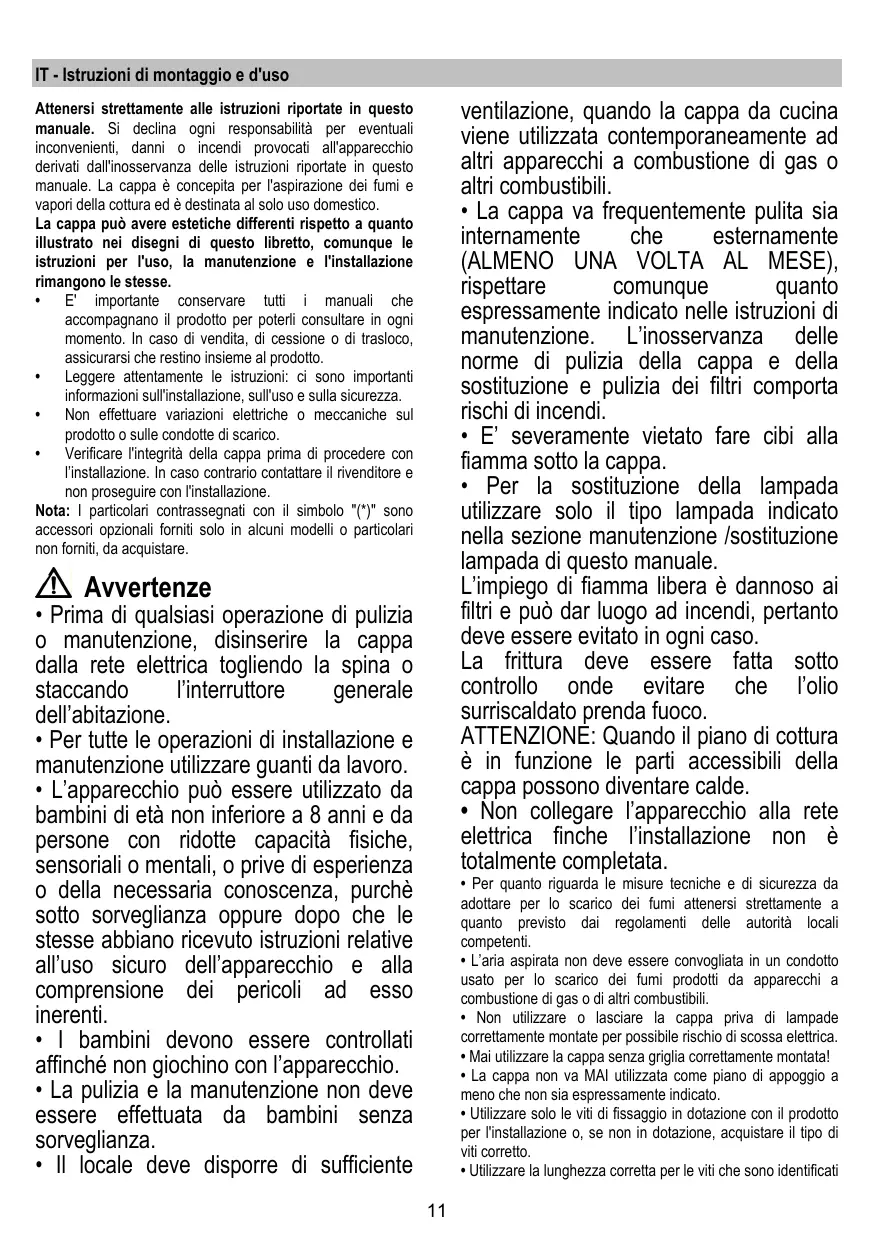

IT Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.
La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto,comingsque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
- E' importante conservare tutti i manuale che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
- Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. - Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
Note: I particolari contrassegnati con il symbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.
Avvertenze
- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
- Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.
- L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacité fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché除去 sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
- I bambini devono essere controllati affinché non giochino con l'apparecchio.
- La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.
- Il locale deve disporre di sufficiente
ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
- La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettoe comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
- E' severamente vietato fare cibi alla fiamma除去la cappa.
- Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di questo manuale.
L'impiego di fiamma libera è dannioso ai filtri e più dar luogo ad incendi, pertanto deve essere evitato in agli caso.
La frittura deve essere fattato.
controllo onede evitare che l'olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Maiutilizzare la cappa sansa griglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.
- Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
Utilizzare la lunghezza corretta per le viti che sono identificati
nella Guida all'installazione.
- In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
ATTENZIONE!
- La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
- Non'utilizzato con un programmatore, timer, telecomando separato o qualsiast lo dispositivo che si attiva automaticamente.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di occupapagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere segnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchiaure elettriche ed elettroniche. Disfarsene seguatinge le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ir carbone. Per Maintainere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.
Utilizzazione
La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.
Versione aspirante
I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
ATTENZIONE!
Il tubo di evacuation non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
ATTENZIONE!
Se la cappa è provvista di filtering a carbone, quello/ideve/devono essere rimsozzo/i.
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.
Si declina perciò agli responsabilità in merito.
! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici di sezione del condotto.
Versione filtrante
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.
I modelienza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).
Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.
Installazione
La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.
Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo oll'infallazione.Speprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installazione, applicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Prima di iniziare con l'installazione:
- Verificare che il prodotto acquistato sia di dimensioni
idonee alla zona di installmente prescelta.
- Togliere il/i filto/ì al carbone attivo se forniti (vedi anche paragrafo relative). Questo/ì va/nno rimontato/ì solo se si vuole utilizzare la cappa in versione filtrante.
- Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.
La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accerarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deveseccessamente robusto da sostenere il peso della cappa.
Funzionamento
1 2
5
3 4
1. ON/OFF Luci
2. ON/OFF Motore
Premendo il tasto "2" il motore passa in velocità 1.
Premendo il tasting durante il funzionamento la cappa passa in stato OFF.
3. Decreimento velocità
Premendo il tasto "3" si ottiene il decremento della velocità, alla velocità 4 (intensiva) alla velocità 1.
4. Incremento velocità
Premendo il tasto "4" con la cappa in stato OFF, la cappa passa in velocità 1.
Premendo il tasto durante il funzionamento si ottiene l'incremento della velocità, alla velocità 1 alla velocità 4 (intensiva).
La velocità intensiva è temporizzata. La temporizzazione standard è di 5', alla fine della quale la cappa si posizione alla velocità 2.
Per disattivare la funzione prima dello scadere del tempo premere il tasto "3", la cappa si posiz计算器 alla velocità 3, premendo il tasto "2" la cappa si spegnerà.
Ad ogni velocità corrisponde una segnalazione sul display:
OFF: Nessuna segnalazione
Velocity 1:1
Velocità 2:2
Velocità 3:3
Velocità 4: 4 lampeggiante
5. Display
Segnalazione filtrograssi
La segnalazione除去 grassi avviene after 40 ore di utilizzo e viene indicata dal display con il numero 1 lampeggiante.
Quando compare tale segnalazione il filtro grassi installato necessita di essere lavato.
La segnalazione è visible con la cappa in stato ON.
Per eliminare la segnalazione del filtro grassi, premere il tasto "2" per più di 3", forn lo corremento della segnalazione.
L'eliminazione della segnalazione è possible con la cappa in stato ON.
Segnalazione filtrato carbone (solo per versione filtrante)
La segnalazione除去 carbone avviene after 160 ore di utilizzo e viene indicata dal display con il numero 2 lampeggiante.
Quando compare tale segnalazione il filtro carbone installato delve essere sostituito.
La segnalazione è visible con la cappa in stato ON.
Per eliminare la segnalazione del filtro carbone, premere il tasto "2" per più di 3", forn allo spagnimento della segnalazione.
L'eliminazione della segnalazione è possible con la cappa in stato ON.
Nel caso di segnalazione contemporanea di entrambi i filtri, sul display lampeggeranno i numero 1 e 2 alternativamente.
Il reset avviene effettuating 2 volte la procedera sopra descritta.
La prima volta resettta la segnalazione del filtro grassi, la seconda resettta la segnalazione del filtro carboni.
Nella modalità standard la segnalazione filtrato carboni non è attiva.
Nel caso si utilizi la cappa in versione filtrante è necessario abilitare la segnalazione filtrato carboni.
Attivazione segnalazione filtrico carboni:
Posizione la cappa in OFF e tenere premuti contemporaneamente i tasti "2" e "3" per 3".
I numero 1 e 2 lampeggeranno alternativamente per 2^
Disattivazione segnalazione filtrico carboni:
Posizione la cappa in OFF e tenere premuti contemporaneamente i tasti “2” e “3” per 3".
Il numero 1 lampeggerà per 2".
Allarme Temperatura
La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona display sia troppo elevata.
La condizione di allarme vieneindicata dal display con la lettera t lampeggiante.
Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme.
Si cui ocire da esta modalita premendo il tasto "2" , "3" o "4".
Ogni 30" il sensore verifica la temperature ambiente della zona display.
Visualizzazioni Display
| Visualizzazione | Stato |
| 1 | Velocità 1 |
| 2 | Velocità 2 |
| 3 | Velocità 3 |
| 4 | Velocità 4 (intensiva) |
| 5 | Manutenzione滤ro Grassi |
| 6 | Manutenzione滤ro Carbone |
| 7 | Manutenzione滤ro Grassi e滤ro Carbone |
| 8 | Allarme Temperatura |
Manutenzione
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!
Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Filtro antigrasso
Fig. 14-32
Trattiene le particelle di grasso derivanti alla cottura.
Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manually oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 31
Trattiene gli odori sgradevoli derivanti alla cottura.
Il filtrato ai carboni attivi cui èssere lavato agli due mesi (o quando ilsystemadiindicazione di saturazione dei filtri - se previsto sulmodello in possesso- indicaquesta necessità) in acqua calda e detergenti donei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo sanza stoviglie all'interno).
Togliere l'acqua in effcco sensa rovinare il filtro, dopodichete togliere il materassino posto all'interno del telao in plastica e
riporlo nelorno per 10 minuti a 100^ per asciugarlo definitivamente.
Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.
Rimuovere il telaio reggi filtro girando di 90^ i pomelli (g) che lo fissano alla cappa.
Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).
E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire agli 3-4 mesi.
Telaio materassino del filtrobone sono saldati insieme, l'eventuale telao fornito con la cappa non va perciò utilizzato.
Per l'utilizzo inseire nelle apposita sede e fissare agendo sugli apposti dispositivi.
Sostituzione Lampade
La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
