Produkttype	Dekorativ vægmonteret emhætte
Mærke	ELICA
Model	REEF IX/A/90
Brug	Sugende (ekstern aftræk) eller recirkulerende (indvendig recirkulation med ekstra kulfilter)
Bredde	90 cm
Strømforsyning	220-240 V / 50 Hz
Antal hastigheder	4 hastigheder, heraf en tidsindstillet intensiv (5 min)
Belysning	LED, udskiftning af teknisk service
Fedtfilter	Metal, kan vaskes i opvaskemaskine (hver måned)
Kulfilter (ekstra)	Aktiv, udskiftning hver 3.-4. måned eller mulig regenerering (afhængig af model)
Vedligeholdelsessignal for fedtfilter	Efter 40 timers brug, blinkende visning af tallet 1
Vedligeholdelsessignal for kulfilter	Efter 160 timers brug, blinkende visning af tallet 2 (skal aktiveres hvis recirkulationsversion)
Temperaturalarm	Registrerer høj temperatur, aktiverer hastighed 3 og viser blinkende "t"
Minimumsafstand til kogeplade	50 cm for elektrisk komfur, 65 cm for gas eller kombination
Omtrentlig vægt	18 kg
Sikkerhed	Tag stikket ud før vedligeholdelse, må ikke bruges uden rister, må ikke flamberes under emhætten
Reparérbarhed	LED-pære udskiftelig af teknisk service, reservedele tilgængelige via kundeservice
Overensstemmelsesstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, Direktiv DEEE 2012/19/EC
Version	Sugende og recirkulerende (kulfilterkit ekstra)

Ofte stillede spørgsmål - REEF IX/A/90 ELICA

Hvad er minimumsafstanden mellem emhætten og kogepladen?

For et elektrisk komfur er minimumsafstanden 50 cm. For et gas- eller kombinationskomfur er den 65 cm. Hvis kogeapparatets instruktioner angiver en større afstand, er det den, der gælder.

Hvordan rengør man fedtfiltrene?

Metalfedtfiltrene vaskes hver måned i hånden med et skånsomt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur og hurtigt program. En misfarvning er mulig, men påvirker ikke effektiviteten.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes hver 3. til 4. måned ved normal brug. Visse modeller kan regenereres i ovnen (10 min ved 100 °C) efter vask, men puden skal udskiftes hvert 3. år.

Hvordan nulstiller man vedligeholdelsessignalet for filtrene?

For fedtfilteret: med emhætten tændt, tryk på knap 2 i mere end 3 sekunder, indtil signalet slukker (blinkende tal 1). For kulfilteret (kun hvis aktiveret): gør det samme (blinkende tal 2). Hvis begge signaler er aktive, gentag operationen to gange.

Hvordan aktiverer man signalet for kulfilteret?

Med emhætten slukket, hold knapperne 2 og 3 nede samtidigt i 3 sekunder. Tallene 1 og 2 blinker skiftevis i 2 sekunder, derefter er signalet aktivt. For at deaktivere, gentag samme procedure: kun tal 1 blinker.

Hvad gør jeg, hvis emhætten viser et blinkende 't'?

Det er temperaturalarmen: emhætten registrerer for høj temperatur i displayområdet. Den aktiverer automatisk hastighed 3. Alarmen stopper, når temperaturen falder. Du kan trykke på knap 2, 3 eller 4 for at forlade denne tilstand.

Kan jeg bruge emhætten uden filter?

Nej, det er påkrævet at bruge emhætten med fedtfilteret korrekt monteret. Uden filter risikerer fedt at beskadige motoren og skabe brandfare. Desuden må emhætten aldrig bruges uden risten.

Hvordan udskifter man LED-belysningen?

LED-lysene er integrerede, og udskiftning skal udføres af den godkendte tekniske service. Forsøg ikke at udskifte dem selv, da det kan beskadige apparatet.

Kan emhætten bruges i recirkulationstilstand?

Ja, emhætten er designet til at fungere som recirkulerende version. For at gøre det skal du installere et aktivt kulfilter (medfølger ikke alle modeller) og aktivere det tilsvarende vedligeholdelsessignal. Luften affedtes og afodoriseres, før den sendes tilbage i rummet.

Hvad gør jeg ved installationsfejl?

Kontrollér, at strømforsyningen svarer til den på typeskiltet, at aftræksrørets diameter er lig med tilslutningsflangens (ellers falder ydelsen), og at minimumsafstanden til kogepladen overholdes. For al elektrisk arbejde, kontakt en kvalificeret tekniker.

BRUGSANVISNING REEF IX/A/90 ELICA

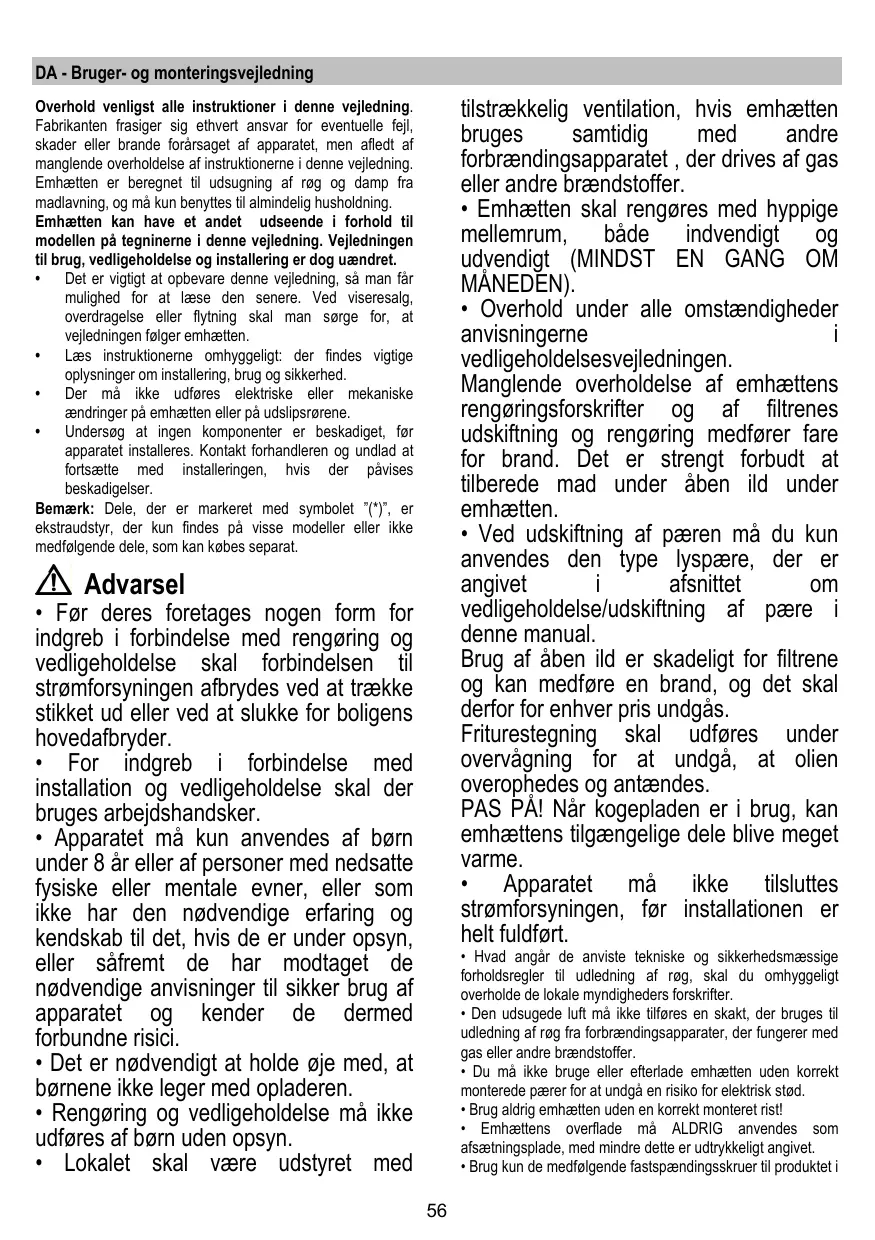

DA Bruger- og monteringsvejledning

• Brug ikke tidsmålere, timere, separat fjernbetjening eller andre typer anordninger, der aktiveres automatisk.

Modeller uden sugeenhed fungerer kun med direkte udsugning og skal tilsluttes en eksentrisk sugeenhed (ikke medfølger).

Før ventilatorstrømkredsen tilsluttes strømnettet, og det fastslås, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

Før installationen:

Ved at trykke på knap “2” går motoren over i hastighed 1.

Alarmstatus vises med en blinkende t på displayet.

Ventilatoren er udstyret med et belysningssystem baseret på LED-teknologi.

Kontakt teknisk service, når LED-pærerne skal udskiftes.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten fraskriver sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men som følge af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udsugningsrørene. - Undersøg, at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installationen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet () , er ekstraudstyr, der kun findes på visse modeller eller tilbehør, der kan købes separat.

Advarsel

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er vigtigt at holde øje med, at børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Lokalet skal være udstyret med

tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærer.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet må ikke tages i brug, før det er helt færdigmonteret.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke ledes ind i en røgkanal, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i

forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.

• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bibeholde filtreringseffektiviteten. Anvend den største kanaldiameter for at optimere effektiviteten og minimere støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudgangen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Modellerne med udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder.

Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i

tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Før installering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installeringssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhætten er udstyret med fastgøringsmurplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

1. ON/OFF Lys

2. ON/OFF Motor

Ved tryk på tasten “2”, skifter motoren til hastighed 1.

Ved tryk på tasten under Funktion, stilles emhætten på OFF.

3. Sænkning af hastighed

Ved tryk på tasten "3" sænkes hastigheden; fra hastighed 4 (intensiv) til hastighed 1.

4. Øgning af hastighed

Ved tryk på tasten "4", når emhætten er startet på OFF, skifter emhætten til hastighed 1.

Ved tryk på tasten under Funktion, øges hastigheden; fra hastighed 1 til hastighed 4 (intensiv).

Den intensive hastighed er tidsindstillet. Den normale tidsindstilling er på 5 minutter, hvorefter emhætten skifter til hastighed 2.

For at slukke Funktionen, før udløb af den indstillede tid, skal der trykkes på tast "3", hvorefter emhætten skifter til hastighed 3; ved tryk på tast "2" slukkes emhætten.

Hver hastighed har en tilhørende signalering på displayet:

OFF: Ingen signalering Hastighed 1:1 Hastighed 2:2 Hastighed 3:3 Hastighed 4: 4 blinkende

5. Display

Signalering fra fedtfilteret sker efter 40 timers funktion, og vises på displayet vha. tallet 1 der blinker.

Når denne signalering tændes, skal det monterede fedtfilter vaskes.

Signaleringen er synlig, når emhætten er på ON.

For at slette signalering fra fedtfilteret, skal der trykkes på tast "2" i mere end 3 sek., indtil signaleringen slukkes.

Signaleringen kan slettes, når emhætten er på ON.

Signalering fra kulfilter (kun for den filtrerende udgave)

Signalering fra kulfilteret sker efter 160 timers funktion, og vises på displayet vha. tallet 2 der blinker.

Når denne signalering tændes, skal det monterede kulfilter udskiftes.

Signaleringen er synlig, når emhætten er på ON.

For at slette signalering fra kulfilteret, skal der trykkes på tast "2" i mere end 3 sek., indtil signaleringen slukkes.

Signaleringen kan slettes, når emhætten er på ON.

På standard-funktionen er signaleringen fra kulfilteret ikke tilsluttet.

Hvis man anvender emhætten i den filtrerende udgave, skal signaleringen fra kulfilteret tilsluttes.

Tilslutning af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne “2” og “3” trykket samtidigt i 3 sekunder.

Tallene 1 og 2 blinker skiftevis i 2 sekunder.

Afbrydelse af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne “2” og “3” trykket samtidigt i 3 sekunder.

Tallet 1 blinker i 2 sekunder.

Temperaturalarm

Emhætten er udstyret med en temperatursensor, der starter motoren på 3. hastighed, hvis temperaturen i display-området er for høj.

Alarmtilstanden vises på displayet vha. bogstavet t, der blinker.

Denne tilstand fortsætter, indtil temperaturen falder ned under alarmtærsklen.

Man kan afbryde funktionen ved at trykke på tasten "2", "3" eller "4".

Sensoren undersøger temperaturen i display-området hver 30. sekund.

Display-visninger

Visning	Tilstand
1	Hastighed 1
2	Hastighed 2
3	Hastighed 3
4	Hastighed 4 (intensive)
5	Vedligeholdse af fedtfilter
6	Vedligeholdse af kulfilter
7	Vedligeholdse af fedtfilter og kulfilter
8	Temperatur-alarm

Vedligeholdelse

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 14-32

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 31

Filteret opfanger lugt fra madlavning.

Kulfilteret kan vaskes hver anden måned (eller når signaleringsystemet angiver mætning af filtrene - hvis denne funktion er til stede på den købte model) i varmt vand og med egnede rengøringsmidler, eller i opvaskemaskine på 65°C (ved vask i opvaskemaskine skal der udføres en komplet opvaskecyklus uden andet køkkengrej i maskinen).

Fjern det overskydende vand uden at ødelægge filteret;

herefter skal den lille madras fjernes fra plastrammen og lægges i ovnen i 10 minutter ved 100°C for at fuldføre tørringen.

Fjern rammen der holder filteret ved at dreje de runde håndtag (g) 90°; disse håndtag fastgør til emhætten.

Sæt den lille kulmadras (i) ind i rammen (h) og genmonter i det tilhørende leje (j).

Det er også muligt at anvende et almindeligt kulfilter, der hverken kan vaskes eller genbruges, og som kræver udskiftning hver 3-4 måned.

Kulfilterets ramme og lille madras er sat sammen, og den ramme, der eventuelt følger med emhætten, skal således ikke anvendes.

Ved brug af filteret skal det sættes ind i lejet og fastgøres ved hjælp af de specielle anordninger.

Udskiftning af lyspærer

Emhætten er udstyret med et belysningssystem baseret på lysdiodeteknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90 % elektricitet.

Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
