REEF IX/A/90 - Exaustor decorativo de parede ELICA - Manual de utilização gratuito

Tipo de produto	Coifa decorativa de parede
Marca	ELICA
Modelo	REEF IX/A/90
Utilização	Aspirante (exaustão externa) ou filtrante (reciclagem interna com filtro de carvão opcional)
Largura	90 cm
Alimentação elétrica	220-240 V / 50 Hz
Número de velocidades	4 velocidades, incluindo uma intensiva temporizada (5 min)
Iluminação	LED, substituição pelo serviço técnico
Filtro antigordura	Metálico, lavável na máquina de lavar loiça (todos os meses)
Filtro de carvão (opcional)	Ativo, substituição a cada 3-4 meses ou regeneração possível (conforme modelo)
Sinal de manutenção do filtro antigordura	Após 40 horas de uso, exibição intermitente do número 1
Sinal de manutenção do filtro de carvão	Após 160 horas de uso, exibição intermitente do número 2 (ativar se versão filtrante)
Alarme de temperatura	Deteção de temperatura elevada, ativa a velocidade 3 e exibe "t" intermitente
Distância mínima de cozimento	50 cm para fogão elétrico, 65 cm para gás ou misto
Peso aproximado	18 kg
Segurança	Desligar antes da manutenção, não usar sem grelha, não flambar sob a coifa
Reparabilidade	Lâmpada LED substituível pelo serviço técnico, peças de reposição disponíveis via SAV
Normas de conformidade	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, Diretiva REEE 2012/19/CE
Versão	Aspirante e filtrante (kit de carvão opcional)

Perguntas frequentes - REEF IX/A/90 ELICA

Qual é a distância mínima entre a coifa e a mesa de cozimento?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm. Se as instruções do dispositivo de cozimento especificarem uma distância maior, esta é a que prevalece.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos são lavados todos os meses à mão com um detergente não agressivo ou na máquina de lavar loiça a baixa temperatura e ciclo rápido. É possível descoloração, mas sem consequências na eficácia.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 3 a 4 meses em uso normal. Alguns modelos podem ser regenerados no forno (10 min a 100 °C) após lavagem, mas a almofada deve ser trocada a cada 3 anos.

Como redefinir o sinal de manutenção dos filtros?

Para o filtro antigordura, com a coifa ligada, pressione a tecla 2 por mais de 3 segundos até o sinal se apagar (número 1 intermitente). Para o filtro de carvão (apenas se ativado), proceda da mesma forma (número 2 intermitente). Se os dois sinais estiverem ativos, repita a operação duas vezes.

Como ativar o sinal do filtro de carvão?

Com a coifa desligada, mantenha pressionadas simultaneamente as teclas 2 e 3 por 3 segundos. Os números 1 e 2 piscarão alternadamente por 2 segundos, e o sinal estará ativo. Para desativar, repita o mesmo procedimento: apenas o número 1 piscará.

O que fazer se a coifa exibir 't' intermitente?

É o alarme de temperatura: a coifa detecta uma temperatura muito alta na área de exibição. Ela ativa automaticamente a velocidade 3. O alarme para quando a temperatura diminui. Você pode pressionar as teclas 2, 3 ou 4 para sair deste modo.

Posso usar a coifa sem filtro?

Não, é imperativo usar a coifa com o filtro antigordura corretamente montado. Sem filtro, as gorduras podem danificar o motor e criar risco de incêndio. Além disso, a coifa nunca deve ser usada sem a grelha.

Como substituir a iluminação LED?

As luzes LED são integradas e sua substituição deve ser feita pelo serviço de assistência técnica autorizado. Não tente substituí-las você mesmo, pois isso pode danificar o aparelho.

A coifa pode ser usada no modo de reciclagem?

Sim, a coifa foi projetada para funcionar em versão filtrante (reciclagem). Para isso, é necessário instalar um filtro de carvão ativo (não fornecido com todos os modelos) e ativar o sinal de manutenção correspondente. O ar é então desengordurado e desodorizado antes de ser devolvido ao ambiente.

O que fazer em caso de defeito de instalação?

Verifique se a tensão de alimentação corresponde à da placa de características, se o diâmetro do duto de exaustão é igual ao do flange de conexão (caso contrário, o desempenho cai), e se a distância mínima à mesa de cozimento é respeitada. Para qualquer intervenção elétrica, chame um técnico qualificado.

MANUAL DE UTILIZADOR REEF IX/A/90 ELICA

PT Instruções para montagem e utilização

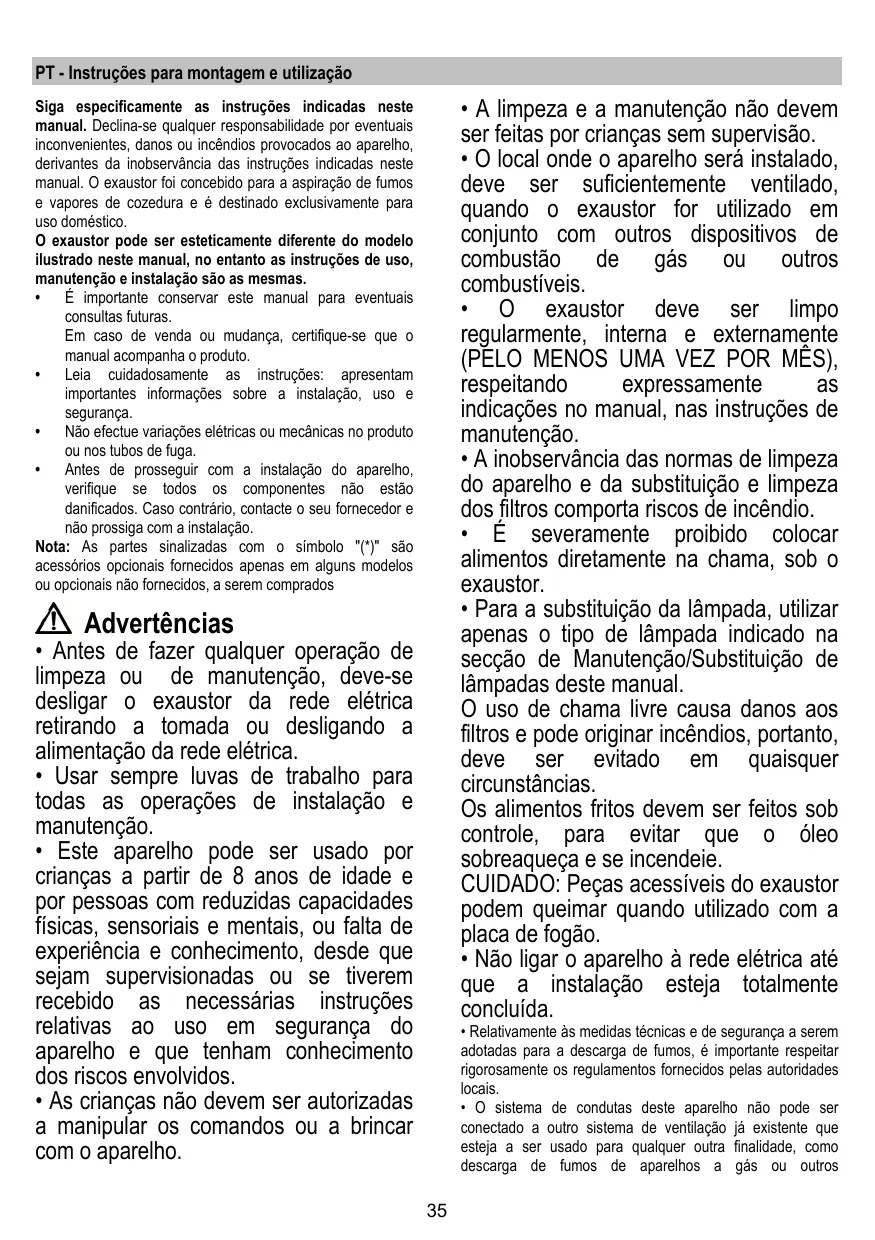

PT - Instruções para montagem e utilização

Siga inicialmente as instruções para a extração de fumos e vapores de cozedura. Este aparelho é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.
• Leia cuidadosamente as instruções: antes de fazer a instalação, use segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumaça, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros

combustíveis.

• Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulte um centro de assistência autorizada ou técnico especializado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, controle remoto separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está em conformidade com a Diretiva 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, você estará ajudando a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública, que poderiam derivar de um manuseio ou descarte inadequado deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um descarte doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de coleta para a reciclagem de equipamentos elétricos e eletrônicos.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais ou menos

após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C). ! Evitar alterações drásticas da secção do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação. A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça a sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcionamento

1. ON/OFF luzes

2. ON/OFF motor

Premindo o botão "2" o motor passa para a velocidade 1. Ao pressionar o botão durante o funcionamento, o exaustor passa ao estado OFF.

3. Decremento velocidade

Ao pressionar o botão "3", obtém-se o decremento da velocidade, da velocidade 4 (intensiva) à velocidade 1.

4. Aumento de velocidade

Ao pressionar o botão "4" com o exaustor em estado de OFF, o exaustor passa para a velocidade 1.

Ao pressionar o botão durante o funcionamento, obtém-se o aumento da velocidade, da velocidade 1 para a velocidade 4 (intensiva).

A velocidade intensa é temporizada. A temporização

padrão é de 5', no final da qual o exaustor posiciona-se na velocidade 2.

Para desativar a função antes do tempo terminal, pressione o botão "3"; o exaustor posiciona-se na velocidade 3. Ao pressionar o botão 2, o exaustor desliga-se.

A cada velocidade corresponde um sinal no visor:

OFF: Nenhuma sinalização

Velocidade 1: 1

Velocidade 2: 2

Velocidade 3: 3

Velocidade 4: 4 a piscar

5. Visor

Sinalização do FILTER das gorduras

A sinalização do FILTER de gorduras efetua-se antes de 40 horas de utilização e é indicada pelo visor com o número 1 a piscar. Quando aparece esta sinalização, o FILTER de gorduras instalado necessita de ser lavado.

A sinalização pode ser vista com o exaustor no estado ON. Para eliminar a sinalização do FILTER de gorduras, prima o botão "2" por mais de 3 segundos, até que a sinalização se apague.

A eliminação da sinalização é possível com o exaustor no estado ON.

Sinalização do filtro de carvão (só para versão filtrante)

A sinalização do FILTER de carvão efetua-se após 160 horas de utilização e é indicada pelo visor com o número 2 a piscar. Quando aparece esta sinalização, o FILTER de carvão instalado deve ser substituído.

A sinalização pode ser vista com o exaustor no estado ON. Para eliminar a sinalização do filtro de carvão, prima o botão "2" por mais de 3 segundos, até que a sinalização se apague. A eliminação da sinalização é possível com o exaustor no estado ON.

No caso de sinalização contemporânea de outros filtros, no visor piscam os números 1 e 2 alternadamente.

Para reiniciar, deve-se efetuar 2 vezes o processo acima descrito.

A primeira vez reinicia a sinalização do FILTER de gorduras, a segunda reinicia a sinalização do FILTER de carvões.

Na modalidade padrão, a sinalização dos FILTERs não está ativa.

Caso se utilize o exaustor na versão filtrante, é necessário habilitar a sinalização do filtro de carvões.

Ativação da sinalização dos FILTERs:

Posicione o exaustor em OFF e mantenha pressionados contemporaneamente os botões "2" e "3" por 3 segundos. Os números 1 e 2 piscam alternadamente por 2 segundos.

Desativação da sinalização dos FILTERs:

Posicione o exaustor em OFF e mantenha pressionados contemporaneamente os botões "2" e "3" por 3 segundos. O número 1 piscará por 2 segundos.

Alarme de Temperatura

O exaustor está equipado com um sensor de temperatura que

ativa o motor na velocidade 3 caso a temperatura na zona do visor seja demasiado elevada.

A condição de alarme é indicada no visor com a letra T a piscar.

Esta condição permanece até que a temperatura desça abaixo do limite de alarme.

Pode-se sair desta modalidade pressionando o botão "2", "3" ou "4".

Cada 30 segundos, o sensor verifica a temperatura ambiente da zona do display.

Visualização do Visor

Visualização	Estado
1	Velocidade 1
2	Velocidade 2
3	Velocidade 3
4	Velocidade 4 (intensiva)
5	Manutençãooreachimento Gorduras
6	Manutençaoofiltro Carvão
7	Manutençãooreachimento Gorduras eoreachimento Carvão
8	Alarme Temperatura

Manutenção

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão pode ser lavado a cada dois meses (ou quando o sistema de indicação de saturação dos filtros - se presente no modelo que se possui - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65°C. Para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina.

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Remover o chassis de suporte do filtro girando os botões (g) que o fixam à chaminé em 90°.

Coloque o pano (i) de carvão no interior da estrutura (h) e reinstale o conjunto na sede correspondente (j).

É possível utilizar um filtro de carvão ativado de tipo tradicional, não lavável nem regenerável, a ser substituído a cada 3-4 meses.

O chassis e o elemento do filtro de carvão ativado são soldados juntos, portanto, o eventual chassis fornecido com a chaminé não deve ser utilizado.

Para uso do dito filtro, insira-o no seu compartimento, fixando-o ao abrir os seus mecanismos.

Substituição das lâmpadas

O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED.

Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para substituir, contactar o serviço de assistência técnica.
