REEF IX/A/90 - Koristeellinen seinähuppu ELICA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinään asennettava koristeliesituuletin
Merkki	ELICA
Malli	REEF IX/A/90
Käyttötarkoitus	Imu (poisto ulos) tai kierto (sisäinen kierto hiilisuodattimella, valinnainen)
Leveys	90 cm
Sähkönsyöttö	220-240 V / 50 Hz
Nopeuksien lukumäärä	4 nopeutta, joista yksi ajastettu tehonopeus (5 min)
Valaistus	LED, vaihto huoltopalvelun toimesta
Rasvasuodatin	Metallinen, konepestävä (kuukausittain)
Hiilisuodatin (valinnainen)	Aktiivinen, vaihto 3-4 kuukauden välein tai mahdollinen regenerointi (mallista riippuen)
Rasvasuodattimen huoltomerkki	40 käyttötunnin jälkeen, vilkkuva numeron 1 näyttö
Hiilisuodattimen huoltomerkki	160 käyttötunnin jälkeen, vilkkuva numeron 2 näyttö (aktivoitava, jos kiertoversio)
Lämpötilahälytys	Korkean lämpötilan tunnistus, aktivoi nopeuden 3 ja näyttää vilkkuvaa "t":tä
Pienin etäisyys liedestä	50 cm sähköliedelle, 65 cm kaasu- tai yhdistelmäliedelle
Arvioitu paino	18 kg
Turvallisuus	Irrota pistoke ennen huoltoa, älä käytä ilman ritilää, älä liekitä liesituulettimen alla
Korjattavuus	LED-lamppu vaihdettavissa huoltopalvelun toimesta, varaosat saatavilla huollon kautta
Vaatimustenmukaisuusstandardit	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, WEEE-direktiivi 2012/19/EY
Versio	Imu- ja kiertoversio (hiilisuodatinsarja valinnainen)

Usein kysytyt kysymykset - REEF IX/A/90 ELICA

Mikä on pienin etäisyys liesituulettimen ja lieden välillä?

Sähköliedellä pienin etäisyys on 50 cm. Kaasu- tai yhdistelmäliedellä se on 65 cm. Jos keittolaitteen ohjeissa määritellään suurempi etäisyys, noudatetaan sitä.

Kuinka rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet pestään kuukausittain käsin hellävaraisella pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä ohjelmalla. Värinmuutos on mahdollinen, mutta se ei vaikuta tehokkuuteen.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava 3–4 kuukauden välein normaalikäytössä. Jotkin mallit voidaan regeneroida uunissa (10 min 100 °C:ssa) pesun jälkeen, mutta pehmuste on vaihdettava 3 vuoden välein.

Kuinka suodattimien huoltomerkki nollataan?

Rasvasuodattimelle: liesituulettimen ollessa päällä paina 2-painiketta yli 3 sekuntia, kunnes merkki sammuu (vilkkuva numero 1). Hiilisuodattimelle (vain jos aktivoitu): toimi samoin (vilkkuva numero 2). Jos molemmat merkit ovat päällä, toista toimenpide kahdesti.

Kuinka hiilisuodattimen merkki aktivoidaan?

Liesituulettimen ollessa pois päältä paina samanaikaisesti 2 ja 3 -painikkeita 3 sekunnin ajan. Numerot 1 ja 2 vilkkuvat vuorotellen 2 sekuntia, minkä jälkeen merkki on aktiivinen. Poistaaksesi toista sama toimenpide: vain numero 1 vilkkuu.

Mitä tehdä, jos liesituuletin näyttää vilkkuvaa 't':tä?

Kyseessä on lämpötilahälytys: liesituuletin havaitsee liian korkean lämpötilan näyttöalueella. Se aktivoi automaattisesti nopeuden 3. Hälytys loppuu, kun lämpötila laskee. Voit painaa painikkeita 2, 3 tai 4 poistuaksesi tästä tilasta.

Voinko käyttää liesituuletinta ilman suodatinta?

Ei, liesituuletinta on käytettävä asennettuna rasvasuodattimen kanssa. Ilman suodatinta rasvat voivat vahingoittaa moottoria ja aiheuttaa tulipaloriskin. Lisäksi liesituuletinta ei saa koskaan käyttää ilman ritilää.

Kuinka LED-valaistus vaihdetaan?

LED-valot ovat kiinteitä ja niiden vaihto on annettava valtuutetun huoltopalvelun tehtäväksi. Älä yritä vaihtaa niitä itse, sillä se voi vahingoittaa laitetta.

Voiko liesituuletinta käyttää kiertotilassa?

Kyllä, liesituuletin on suunniteltu toimimaan kiertotilassa. Tätä varten on asennettava aktiivihiilisuodatin (ei sisälly kaikkiin malleihin) ja aktivoitava vastaava huoltomerkki. Ilma rasvanpoistetaan ja hajunpoistetaan ennen kuin se palautetaan huoneeseen.

Mitä tehdä, jos asennuksessa on vika?

Tarkista, että syöttöjännite vastaa arvokilven tietoja, poistoputken halkaisija on sama kuin liitäntälaipan halkaisija (muuten suorituskyky heikkenee), ja että pienin etäisyys liedestä on säilytetty. Sähkötoimenpiteissä ota yhteyttä pätevään teknikkoon.

KÄYTTÖOHJE REEF IX/A/90 ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryt, ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että käyttöohje on uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

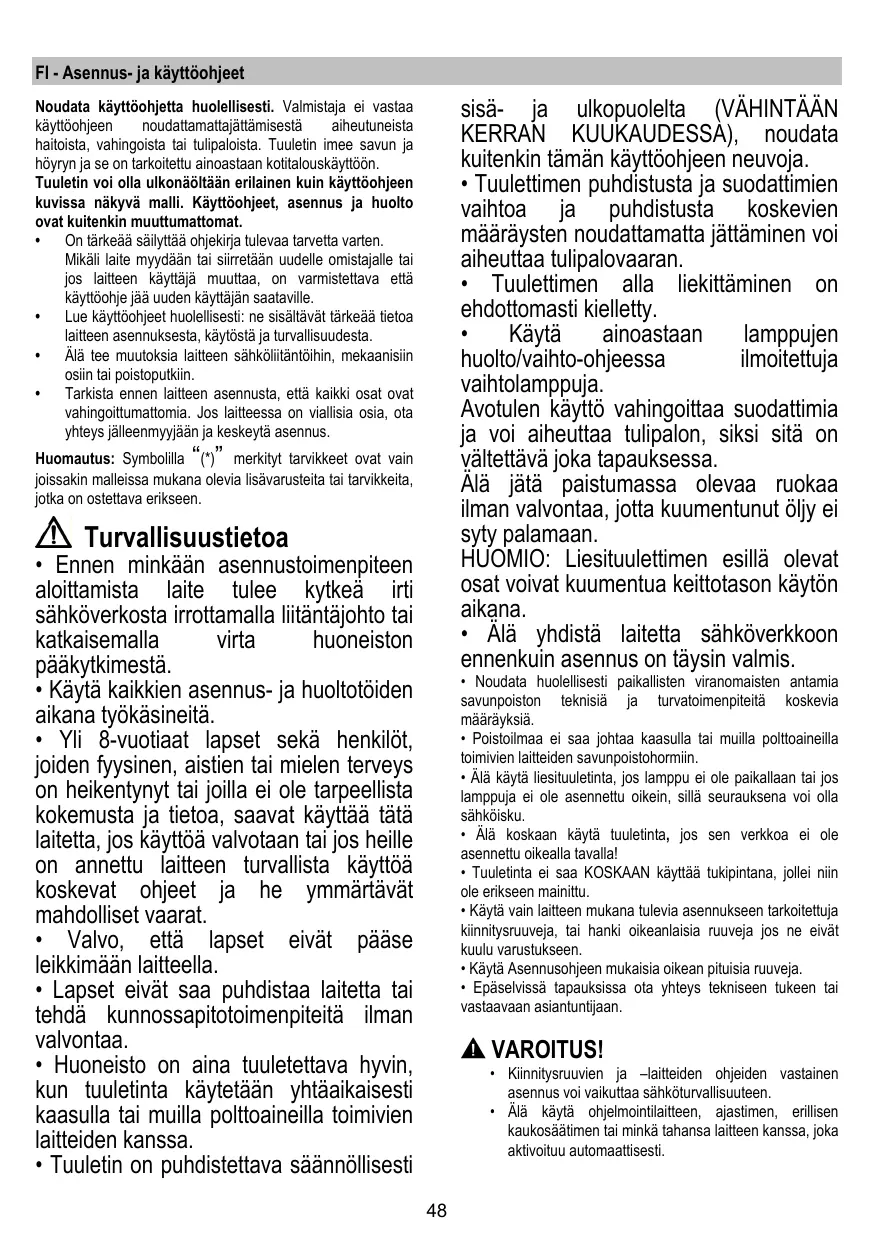

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti

Sisä- ja ulkopuolelta (vähintään kerran kuukaudessa), noudata kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkään laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätehuoltomääräysten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimipituutta tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen, ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava. Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisäyksen.

Valmistaja ei ota vastuuta tällaisissa tapauksissa.

Käytä mahdollisimman lyhyttä putkea. Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°). Älä tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili-lisäsuodatinjärjestelmä.

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona, ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Lieden keittotason yläpinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköliesien osalta ja 65 cm kaasu- ja seka liesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijännite luokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Ennen asennuksen aloittamista:

• Tarkista, että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms. sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija

tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

1. Valojen ON/OFF
2. Moottorin ON/OFF

Painamalla näppäintä “2” moottori siirtyy nopeudelle 1.

Kun näppäintä painetaan laitteen ollessa toiminnassa, tuuletin siirtyy OFF-tilaan.

1. Nopeuden lasku

Painamalla näppäintä "3" nopeus laskee nopeudesta 4 (intensiivinen) nopeudelle 1.

1. Nopeuden nostaminen

Painamalla näppäintä "4" tuulettimen ollessa OFF-tilassa, tuuletin siirtyy nopeudelle 1.

Painamalla näppäintä laitteen ollessa toiminnassa, nopeus nousee nopeudesta 1 nopeudelle 4 (intensiivinen).

Intensiivinen nopeus on ajastettu. Standardiajastus on 5 minuuttia, minkä jälkeen tuuletin siirtyy nopeudelle 2.

Jos toiminto halutaan poistaa käytöstä ennen ajastuksen päättymistä, paina näppäintä "3", jolloin tuuletin siirtyy nopeudelle 3. Painamalla näppäintä "2" tuuletin sammuu.

Jokaisella nopeudella on näytöllä oma merkkinsä.

OFF: Ei merkkiä. Nopeus 1: 1. Nopeus 2: 2. Nopeus 3: 3. Nopeus 4: 4 vilkkuva.

1. Näyttö

Rasvasuodattimen merkkivalo

Rasvasuodattimen merkkivalo syttyy 40 tunnin käytön jälkeen ja sen merkki näytöllä vilkkuu numerona 1.

Kun merkkivalo syttyy, asennettu rasvasuodatin on puhdistettava.

Merkkivalo palaa, kun tuuletin on ON-tilassa.

Rasvasuodattimen merkkivalo sammutetaan painamalla näppäintä "2" tai "3", kunnes merkkivalo sammuu.

Merkkivalo voidaan sammuttaa, kun tuuletin on ON-tilassa.

Hiilisuodattimen

merkkivalo

(ainoastaan

suodatinversiossa)

Hiilisuodattimen merkkivalo syttyy 160 tunnin käytön jälkeen ja sen merkki näytöllä vilkkuu numero 2.

Kun merkkivalo syttyy, asennettu hiilisuodatin on puhdistettava.

Merkkivalo palaa kun tuuletin on ON-tilassa.

Hiilisuodattimen merkkivalo sammutetaan painamalla

nappainta "2" yli 3 sekuntia, kunnes merkkivalo sammuu.

Merkkivalo voidaan sammuttaa kun tuuletin on ON-tilassa.

Jos molempien suodattimien merkkivalo syttyy yhtä aikaa, näytöllä vilkkuvat numerot 1 ja 2 vuorotellen.

Resetointi tapahtuu toistamalla edellä mainitut toiminnot 2 kertaa.

Ensimmäisellä kerralla resetoituu rasvasuodattimen merkkivalo, toisella kerralla hiilisuodattimen merkkivalo.

Standardimallissa hiilisuodattimen merkkivalo ei ole aktivoitu. Jos tuuletinta käytetään suodatinversiona, hiilisuodattimen merkkivalo on aktivoitava.

Hiilisuodattimen merkkivalon aktivointi:

Säädä tuuletin OFF-asentoon ja pidä yhtä aikaa alaspainettuina näppäimiä "2" ja "3" 3 sekunnin ajan. Numerot 1 ja 2 vilkkuvat vuorotellen 2 sekunnin ajan.

Hiilisuodattimen merkkivalon disaktivointi:

Säädä tuuletin OFF-asentoon ja pidä yhtäaikaisesti alaspainettuina näppäimiä “2” ja “3” 3 sekunnin ajan. Numero 1 vilkkuu 2 sekunnin ajan.

Lämpötilan hälytin

Tuulettimessa on lämpötila-anturi, joka aktivoi moottorin nopeudelle 3, jos lämpötila näytön alueella on liian korkea.

Hälytystilan merkiksi näytöllä vilkkuu kirjain t.

Tämä tila säilyy kunnes lämpötila ei laske hälytysrajan alapuolelle.

Toiminto sulkeutuu painamalla näppäimiä “2”, “3” tai “4”.

Anturi tarkistaa näytön alueen lämpötilan 30 sekunnin välein.

Näytön merkit

Merkki	Tila
1	Nopeus 1
2	Nopeus 2
3	Nopeus 3
4	Nopeus 4 (intensivinen)
5	Rasvasuodattimen huolto
6	Hiilisuodattimen huolto
7	Rasvasuodattimen ja hiilisuodattimen huolto
8	Lämpötilan hälytin

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLISEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva. 14-32

Sepatointilaitoksesta syntyvät rasvahiukkaset.

Rasvasuodatin puhdistettava kerran kuukaudessa (tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 31

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästymisen merkkijärjestelmä - jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65 °C lämpötilassa (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta, irrota sen jälkeen muovikehikon sisällä oleva levy ja laita se kuivumaan 100 °C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on

rikkoutunut.

Irrota suodattimen tuki kiertämällä 90° kahvoja (g), joilla se on kiinnitetty tuulettimeen.

Laita hiililevy (i) alustan (h) sisälle ja laita kaikki osat niille varattuun paikkaan (j).

On mahdollista käyttää perinteistä hiilisuodatinta, jota ei voi pestä eikä käyttää uudestaan ja joka on vaihdettava 3-4 kuukauden välein.

Hiilisuodattimen alusta ja levy on hitsattu yhteen, sen vuoksi tuulettimen mukana mahdollisesti tulevaa alustaa ei käytetä.

Laita se käyttöä varten sille varattuun paikkaan ja kiinnitä se tarkoitukseen varatuilla välineillä.

Lamppujen vaihto

Tuulettimessa on LED-teknologiaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Ota yhteys tekniseen tukeen, kun lamput on vaihdettava.
