REEF IX/A/90 - Dekoratiivne seinakate ELICA - Tasuta kasutusjuhend

Toote tüüp	Dekoratiivne seinakubu
Bränd	ELICA
Mudel	REEF IX/A/90
Kasutamine	Imine (väljastõmme) või filtreerimine (sisemine ringlus koos valikulise söefiltriga)
Laius	90 cm
Toide	220-240 V / 50 Hz
Kiiruste arv	4 kiirust, sealhulgas ajastatud intensiivne (5 min)
Valgustus	LED, vahetab tehniline teenindus
Rasvafilter	Metallist, nõudepesumasinas pestav (iga kuu)
Söefilter (valikuline)	Aktiivne, vahetus iga 3-4 kuu järel või võimalik regenereerimine (vastavalt mudelile)
Rasvafiltri hoiatussignaal	Pärast 40 töötundi vilgub number 1
Söefiltri hoiatussignaal	Pärast 160 töötundi vilgub number 2 (aktiveeritav filtreeriva versiooni korral)
Temperatuuri alarm	Kõrge temperatuuri tuvastus, aktiveerib kiiruse 3 ja kuvab vilkuva 't'
Minimaalne kaugus toiduvalmistamisseadmest	Elektrilise pliidi puhul 50 cm, gaasi- või kombipliidi puhul 65 cm
Ligikaudne kaal	18 kg
Ohutus	Enne hooldust vooluvõrgust lahti ühendada, mitte kasutada ilma restita, mitte flambeerida kubu all
Parandatavus	LED-lamp vahetatav tehnilise teeninduse poolt, varuosad saadaval müügijärgse teeninduse kaudu
Vastavusstandardid	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, Directive DEEE 2012/19/EC
Versioon	Imi- ja filtreerimisversioon (valikuline söefilter)

Korduma kippuvad küsimused - REEF IX/A/90 ELICA

Kui suur on minimaalne kaugus kubu ja pliidi vahel?

Elektrilise pliidi korral on minimaalne kaugus 50 cm. Gaasi- või kombipliidi korral on see 65 cm. Kui toiduvalmistamisseadme juhised näevad ette suurema vahemaa, kehtib see.

Kuidas puhastada rasvafiltreid?

Metallist rasvafiltreid pestakse iga kuu käsitsi mitteagressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Värvuse muutus on võimalik, kuid see ei mõjuta tõhusust.

Millal tuleb söefilter välja vahetada?

Söefilter tuleb tavakasutuse korral välja vahetada iga 3–4 kuu järel. Mõnda mudelit saab pärast pesemist ahjus regenereerida (10 minutit 100 °C juures), kuid padjakest tuleb vahetada iga 3 aasta tagant.

Kuidas lähtestada filtrite hoiatussignaali?

Rasvafiltri puhul vajutage kubu sisselülitatuna klahvile 2 rohkem kui 3 sekundit, kuni signaal kustub (vilgub number 1). Söefiltri puhul (ainult aktiveeritud korral) toimige samamoodi (vilgub number 2). Kui mõlemad signaalid on aktiivsed, korrake toimingut kaks korda.

Kuidas aktiveerida söefiltri signaal?

Kubu väljalülitatuna hoidke korraga all klahve 2 ja 3 3 sekundit. Numbrid 1 ja 2 vilguvad vaheldumisi 2 sekundit, seejärel on signaal aktiivne. Keelamiseks korrake sama protseduuri: ainult number 1 vilgub.

Mida teha, kui kubu kuvab vilkuvat 't'?

See on temperatuurihoiatus: kubu tuvastab liiga kõrge temperatuuri kuvamisalal. See aktiveerib automaatselt kiiruse 3. Alarm lõpeb, kui temperatuur langeb. Sellest režiimist väljumiseks võite vajutada klahve 2, 3 või 4.

Kas ma võin kubu ilma filtrita kasutada?

Ei, kubu tuleb kasutada korralikult paigaldatud rasvafiltriga. Ilma filtrita võivad rasvad kahjustada mootorit ja põhjustada tuleohtu. Lisaks ei tohi kubu kunagi kasutada ilma restita.

Kuidas vahetada LED-valgustit?

LED-tuled on integreeritud ja nende vahetamine peab toimuma volitatud tehnilise toe poolt. Ärge proovige neid ise vahetada, sest see võib seadet kahjustada.

Kas kubu saab kasutada ringlusrežiimis?

Jah, kubu on loodud töötama filtreerivas (ringlus) versioonis. Selleks tuleb paigaldada aktiivsöefilter (pole kaasas kõigi mudelitega) ja aktiveerida vastav hoiatussignaal. Õhk rasvatustatakse ja lõhnad eemaldatakse enne tuppa tagasi suunamist.

Mida teha paigaldusvea korral?

Kontrollige, et toitepinge vastab andmesildil olevale, et väljalasketoru läbimõõt on sama mis ühendusäärikul (vastasel juhul langeb jõudlus), ja et minimaalset kaugust toiduvalmistamisseadmest järgitakse. Elektriliste tööde jaoks pöörduge kvalifitseeritud tehniku poole.

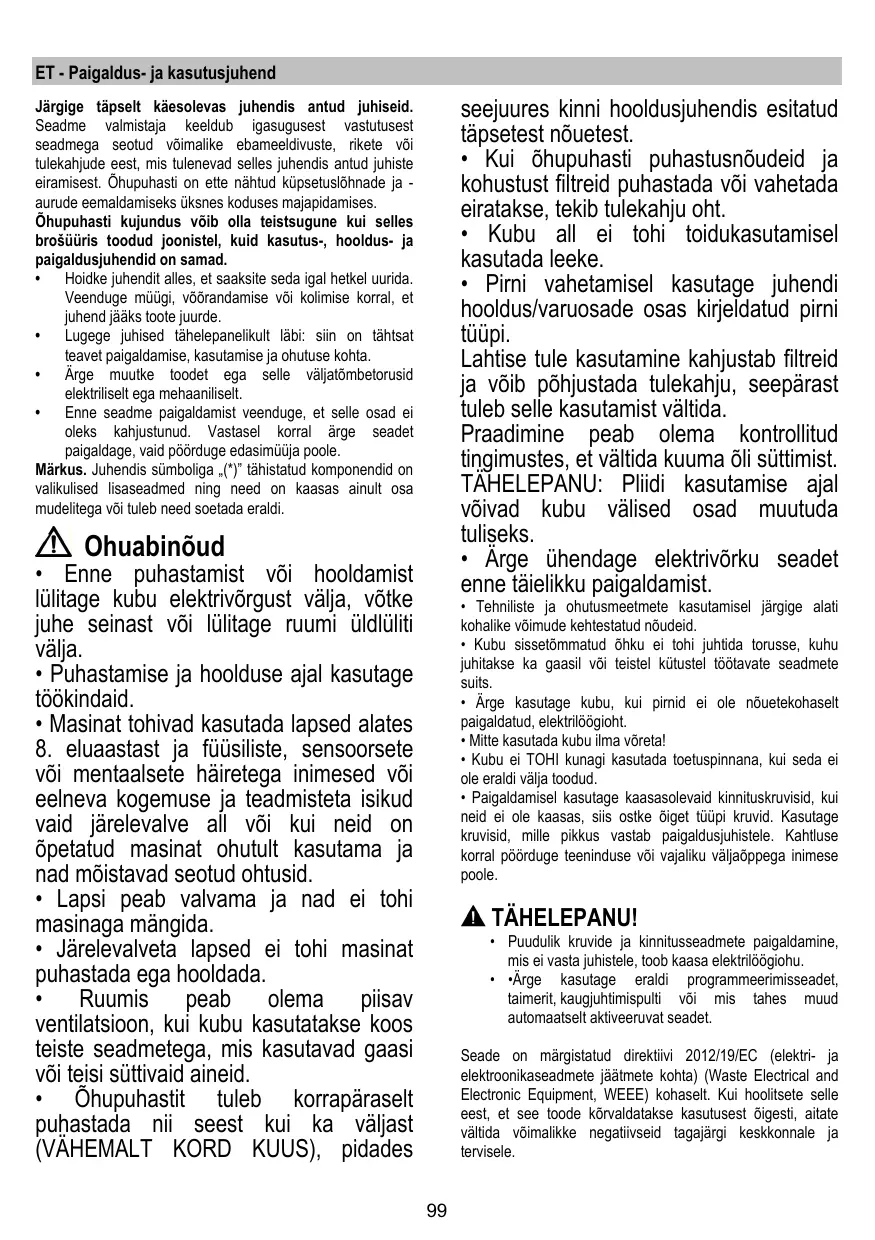

KASUTUSJUHEND REEF IX/A/90 ELICA

ET Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis toodud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, üleandmise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga (*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastust või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (vähemalt kord kuus), pidades

seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhtusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta! Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvisid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda tõmmet vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasuta juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Õhu väljatõmbega versioon

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru diameeter peab olema sama suur kui ühendusääriku oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta me sellisel juhul endale mingit vastutust.

Kasutage minimaalse vajaliku pikkusega toru. Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Filtersüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöefiltrite süsteem.

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis ja selline mudel tuleb ühendada väljatõmbeõhutorustikuga (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögikubu alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele I kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) seadme juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema piisavalt tugev, et õhupuhasti raskust kanda.

Töötamine

1 2

5

3 4

1. Tuled SISSE/VÄLJA

2. Mootor SISSE/VÄLJA

Kui vajutate nupule „2", siis lülitub mootor kiirusele 1.

Kui vajutate nuppu töötamise ajal, siis õhupuhasti lülitub välja.

3. Kiiruse vähendamine

Kui vajutate nupule „3", siis väheneb kiirus kiiruselt 4 (intensiivne) kiirusele 1.

4. Kiiruse suurendamine

Kui vajutate nupule „4" ning õhupuhasti on välja lülitatud, siis lülitub seade kiirusele 1.

Kui vajutate nupule seadme töötamise ajal, siis suureneb kiirus kiiruselt 1 kiirusele 4 (intensiivne).

Intensiivne kiirus on taimeriga. Standardaeg sellel kiirusel on viis minutit ning seejärel lülitub õhupuhasti kiirusele 2.

Taleri katkestamiseks enne standardaega vajutage nupule „3”, misjärel õhupuhasti lülitub kiirusele 3, kui vajutate nupule „2”, siis lülitub õhupuhasti välja.

Igale kiirusele vastab juhtpaneelil:

VÄLJA: tähis puudub

Kiirus 1: 1

Kiirus 2: 2

Kiirus 3: 3

Kiirus 4: 4 vilgub

5. Juhtpaneel

Rasvafiltri tähis

Rasvafiltri tähis ilmub iga 40 töötunni järel ning see on juhtpaneelil vilkuv number 1.

Nimetatud tähise ilmumise korral tuleb paigaldatud rasvafiltrit puhastada.

Tähis on nähtav, kui õhupuhasti on sisse lülitatud.

Rasvafiltri tähise eemaldamiseks vajutage nupule „2” üle kolme sekundi, kuni tähis kustub.

Tähise kustutamiseks peab õhupuhasti olema sisse lülitatud.

Söefiltri tähis (üksnes filterrežiimi puhul)

Söefiltri tähis ilmub iga 160 töötunni järel ning see on juhtpaneelil vilkuv number 2.

Nimetatud tähise ilmumise korral tuleb paigaldatud söefilter välja vahetada.

Tähis on nähtav, kui õhupuhasti on sisse lülitatud.

Söefiltri tähise eemaldamiseks vajutage nupule „2" üle kolme sekundi, kuni tähis kustub.

Tähise kustutamiseks peab õhupuhasti olema sisse lülitatud.

Mõlema filtri tähise ilmumise korral vilguvad juhtpaneelil numbrid 1 ja 2 vaheldumisi.

Algseadistust tuleb teha 2 korda, järgides eespool kirjeldatud juhiseid.

Kõigepealt tehke rasvafiltri tähise ja seejärel söefiltri tähise algseadistus.

Standardolekus ei ole söefiltri tähis aktiivne.

Kui kasutate õhupuhastit filterrežiimil, siis tuleb söefiltri tähis seadistada.

Söefiltri tähise aktiveerimine:

Lülitage õhupuhasti välja ja vajutage üheaegselt nuppudele „2" ja „3" kolme sekundi jooksul.

Numbrid 1 ja 2 vilguvad vaheldumisi kaks sekundit.

Söefiltri tähise desaktiveerimine:

Lülitage õhupuhasti välja ja vajutage üheaegselt nuppudele „2" ja „3" kolme sekundi jooksul.

Number 1 vilgub kaks sekundit.

Temperatuurialarm

Õhupuhasti on varustatud termoanduriga, mis lülitab mootori kiirusele 3, kui juhtpaneeli piirkonnas on temperatuur liiga kõrge.

Temperatuurialarmi tähistab juhtpaneelil vilkuv tähis „t”.

Seade jääb kirjeldatud olekusse, kuni temperatuur langeb alla alarmtaset.

Kirjeldatud olekust on võimalik väljuda, kui vajutate nupule „2”, „3” või „4”.

Iga 30 sekundi järel kontrollib andur temperatuuri juhtpaneeli piirkonnas.

Tähiste kuvamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖRVA VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 14-32

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtriva režiimi jaoks)

Joonis 31

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Aktiivsöefiltrit võib iga kahe kuu tagant (või kui filtrite küllastumise indikaatorsüsteem, juhul kui teie mudelil selline süsteem on, näitab, et on vaja puhastada) pesta sooja vee ja sobivate puhastusvahenditega või 65 °C juures nõudepesumasinas (nõudepesumasinas pesemise puhul laske läbi teha terve pesutsükkel, ilma et masinas oleks nõusid).

Eemaldage liigne vesi ilma filtrit kahjustamata, seejärel eemaldage plastkorpuses asuv matt ja pange 10 minutiks 100 °C kraadisesse ahju, et see lõplikult kuivaks.

Vahetage matti iga kolme aasta tagant või siis, kui riie on katki.

Eemaldage filtrit hoidev raam, pöörates raami puhasti (g) küljes hoidvaid nuppe 90° võrra.

Asetage söefilter (i) raami (h) sisse ja pange see omakohale (j) tagasi.

Kasutada võib tavalist mittepestavat ja -uumdatavat söefiltrit, mis tuleb iga 3–4 kuu möödudes välja vahetada.

Sel juhul on filter ja raam kokku keevitatud: õhupuhastiga koos tarnitud raami pole vaja.

Kasutamiseks asetage filter omakohale ja fikseerige see lukustusseadme abil.

Pirnide vahetamine

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide vahetamiseks pöörduge teeninduskeskuse poole.
