Тип продукту	Декоративна настінна витяжка
Бренд	ELICA
Модель	REEF IX/A/90
Використання	Витяжний (зовнішнє виведення) або фільтраційний (внутрішня рециркуляція з опціональним вугільним фільтром)
Ширина	90 см
Електроживлення	220-240 В / 50 Гц
Кількість швидкостей	4 швидкості, включаючи одну інтенсивну з таймером (5 хв)
Освітлення	LED, заміна технічною службою
Жировий фільтр	Металевий, миється в посудомийній машині (щомісяця)
Вугільний фільтр (опціонально)	Активований, заміна кожні 3-4 місяці або можлива регенерація (залежно від моделі)
Сигнал обслуговування жирового фільтра	Після 40 годин використання, миготливе відображення цифри 1
Сигнал обслуговування вугільного фільтра	Після 160 годин використання, миготливе відображення цифри 2 (активувати для фільтраційної версії)
Температурна сигналізація	Виявлення високої температури, активує швидкість 3 і показує миготливу 't'
Мінімальна відстань до варильної поверхні	50 см для електроплити, 65 см для газової або комбінованої
Приблизна вага	18 кг
Безпека	Від'єднувати від мережі перед обслуговуванням, не використовувати без ґратки, не фламбувати під витяжкою
Ремонтопридатність	LED лампа замінюється технічною службою, запасні частини доступні через сервісний центр
Стандарти відповідності	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, Директива DEEE 2012/19/EC
Версія	Витяжний та фільтраційний (опціональний вугільний комплект)

Часті запитання - REEF IX/A/90 ELICA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Для електроплити мінімальна відстань становить 50 см. Для газової або комбінованої плити — 65 см. Якщо інструкції варильного пристрою вказують більшу відстань, перевага надається їй.

Як чистити жирові фільтри?

Металеві жирові фільтри миють щомісяця вручну неагресивним миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Можливе знебарвлення, але це не впливає на ефективність.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр потрібно замінювати кожні 3-4 місяці при звичайному використанні. Деякі моделі можна регенерувати в духовці (10 хв при 100 °C) після миття, але подушечку потрібно міняти кожні 3 роки.

Як скинути сигнал обслуговування фільтрів?

Для жирового фільтра при увімкненій витяжці натисніть кнопку 2 більше ніж на 3 секунди, доки сигнал не згасне (миготлива цифра 1). Для вугільного фільтра (тільки якщо активовано) зробіть те саме (миготлива цифра 2). Якщо активні обидва сигнали, повторіть операцію двічі.

Як активувати сигнал вугільного фільтра?

При вимкненій витяжці одночасно натисніть і утримуйте кнопки 2 та 3 протягом 3 секунд. Цифри 1 та 2 миготітимуть по черзі 2 секунди, після чого сигнал буде активовано. Щоб деактивувати, повторіть ту саму процедуру: миготітиме лише цифра 1.

Що робити, якщо витяжка показує миготливу 't'?

Це температурна сигналізація: витяжка виявляє надто високу температуру в зоні дисплея. Вона автоматично активує швидкість 3. Сигналізація припиняється, коли температура знижується. Ви можете натиснути кнопки 2, 3 або 4, щоб вийти з цього режиму.

Чи можна використовувати витяжку без фільтра?

Ні, необхідно використовувати витяжку з правильно встановленим жировим фільтром. Без фільтра жир може пошкодити двигун і створити ризик пожежі. Крім того, витяжку ніколи не можна використовувати без ґратки.

Як замінити LED освітлення?

LED світлодіоди вбудовані, і їх заміну повинна виконувати авторизована технічна служба. Не намагайтеся замінити їх самостійно, оскільки це може пошкодити пристрій.

Чи можна використовувати витяжку в режимі рециркуляції?

Так, витяжка призначена для роботи у фільтраційному режимі (рециркуляція). Для цього необхідно встановити активований вугільний фільтр (не входить до всіх моделей) та активувати відповідний сигнал обслуговування. Повітря очищується від жиру та запахів, перш ніж повернутися в приміщення.

Що робити у разі дефекту установки?

Перевірте, чи напруга живлення відповідає зазначеній на табличці, чи діаметр витяжного каналу дорівнює діаметру з'єднувального фланця (інакше продуктивність падає), і чи дотримана мінімальна відстань до варильної поверхні. Для будь-яких електричних робіт звертайтеся до кваліфікованого техніка.

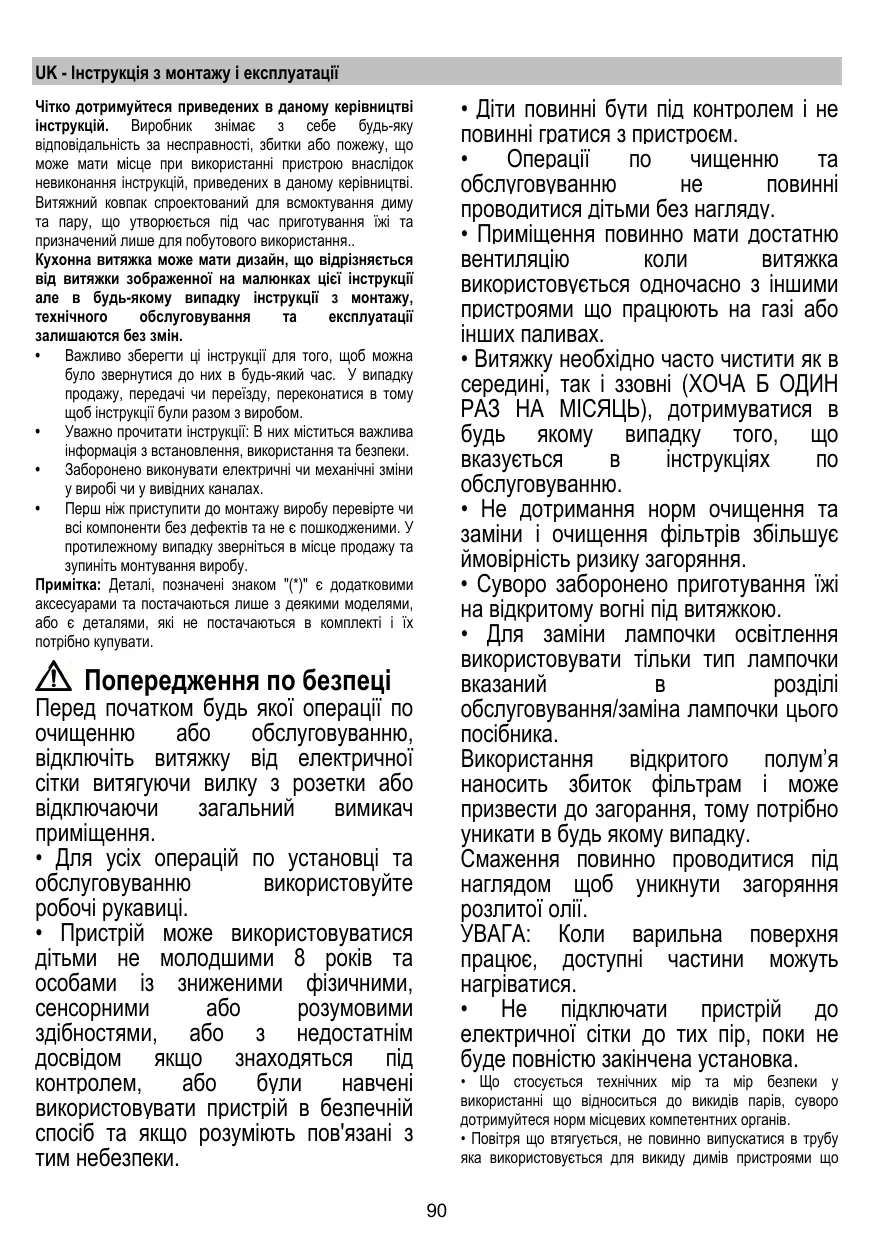

ПОСІБНИК КОРИСТУВАЧА REEF IX/A/90 ELICA

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильного використання та зниження впливу на навколишнє середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її

працювати деякий час після закінчення приготування. Збільшуйте швидкість тільки при великій кількості диму і пари та використовуйте нагрів тільки крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, вмикайте заміну вугільного(-их) фільтра(-ів). Для підтримання високої ефективності фільтра жирів, за необхідності, вмикайте чистку фільтра(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі витягування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Варіант витягування

Пар виводиться назовні через витяжну трубу, закріплену до фланця з'єднання.

УВАГА!

Зображени	Рек imm
i	Швдкіст b 1
2	Швдкіст b 2
3	Швдкіст b 3
4	Швдкіст b 4 (iHTeHcMbHa)
5	Осслuy罗ванься жирobого Фільтур
6	Осслuy罗ванься вугільно颇ійтур
7	Осслuy罗ванься вугільно i жирobого Фільтур
8	Аварий сиигал Tempepaтур

Догляд

Для чищення використовуйте спеціальну серветку, намочену нейтральним миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБИ АБО ІНСТРУМЕНТИ ДЛЯ ОЧИЩЕННЯ!
