Тип продукту	Настінна декоративна витяжка
Бренд	ELICA
Модель	MISSY IX/A/60
Ширина	60 см
Монтаж	Настінний
Версія використання	Витяжна (зовнішнє відведення) або рециркуляційна (вугільний фільтр)
Кількість швидкостей	3 (згідно з панеллю керування)
Освітлення	LED 3 Вт, цоколь E14
Тип жироуловлювача	Металевий, миється в посудомийній машині або вручну
Тип вугільного фільтра	Замінювати кожні 4 місяці (не миється)
Електроживлення	220-240 В ~ 50/60 Гц
Максимальна потужність освітлення	3 Вт (LED)
Мінімальна безпечна відстань (електрична)	50 см
Мінімальна безпечна відстань (газ)	65 см
Догляд за жироуловлювачами	Раз на місяць
Зовнішнє чищення	Волога ганчірка з нейтральним миючим засобом, без спирту та абразивів
Тип керування	Ручна панель керування
Приблизна вага	15 кг
Розміри (Ш x Г x В)	60 x 50 x 60 см (приблизно)
Основний матеріал	Нержавіюча сталь
Зворотний клапан	Опціонально (залежно від моделі)

Часті запитання - MISSY IX/A/60 ELICA

Як вибрати між витяжною та рециркуляційною версією?

Витяжку можна використовувати у витяжній версії (відведення диму назовні через трубу) або у рециркуляційній версії (фільтрування диму та повернення в кухню). Для рециркуляційної версії необхідний вугільний фільтр.

Як чистити жироуловлювачі?

Металеві жироуловлювачі необхідно чистити раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низькій температурі та швидкому циклі.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр необхідно замінювати не рідше кожні 4 місяці. Його не можна чистити або регенерувати.

Як замінити світлодіодну лампу?

Відключіть пристрій, переконайтеся, що лампа холодна, потім зніміть кришку А. Замініть на світлодіодну лампу потужністю не більше 3 Вт, цоколь E14.

Яка мінімальна відстань повинна бути між витяжкою та плитою?

Мінімальна відстань становить 50 см для електричних плит і 65 см для газових або комбінованих.

Чи можна використовувати витяжку без фільтрів?

Ні, необхідно використовувати витяжку з правильно встановленими фільтрами, щоб уникнути ризику пожежі та забезпечити хорошу фільтрацію.

Що робити, якщо освітлення не вмикається?

Спочатку перевірте, чи лампи правильно вставлені в гнізда. Якщо проблема не зникає, зверніться до служби підтримки.

Як підключити витяжку до електрики?

Напруга повинна відповідати вказаній на табличці з технічними даними. Підключайте до доступної настінної розетки або, за відсутності розетки, використовуйте стандартний вимикач для повного відключення.

Чи потрібно чистити внутрішню частину витяжки?

Так, витяжку необхідно регулярно чистити зсередини та зовні не рідше одного разу на місяць, щоб уникнути ризику пожежі.

Які засоби використовувати для чищення витяжки?

Використовуйте виключно вологу ганчірку, змочену в нейтральному рідкому миючому засобі. Уникайте спирту, абразивних засобів та інструментів для чищення.

ПОСІБНИК КОРИСТУВАЧА MISSY IX/A/60 ELICA

IT Istruzioni di montaggio e d'uso

EN Instruction on mounting and use

DE Montage- und Gebrauchsanweisung

FR Prescriptions de montage et mode d'emploi

NL Montagevoorschriften en gebruiksaanwijzingen

ES Montaje y modo de empleo

PT Instruções para montagem e utilização

EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

SV Monterings- och bruksanvisningar

FI Asennus- ja käyttöohjeet

NO Instrukser for montering og bruk

DA Bruger- og monteringsvejledning

PL Instrukcja montażu i obsługi

CS Návod na montáž a používání

SK Návod k montáži a použitiu

HU Felszerelési és használati utasítás

BG Инструкция за монтаж и употреба

RO Instrucțiuni de montaj și utilizare

RU Инструкция по монтажу и эксплуатации

UK Інструкція з монтажу і експлуатації

KK Монтаждау мен пайдалану нұсқаулығы

ET Paigaldus- ja kasutusjuhend

LT Montavimo ir naudojimosi instrukcija

LV Ierīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

MK Упатство за монтажа и ракување

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

AR

2

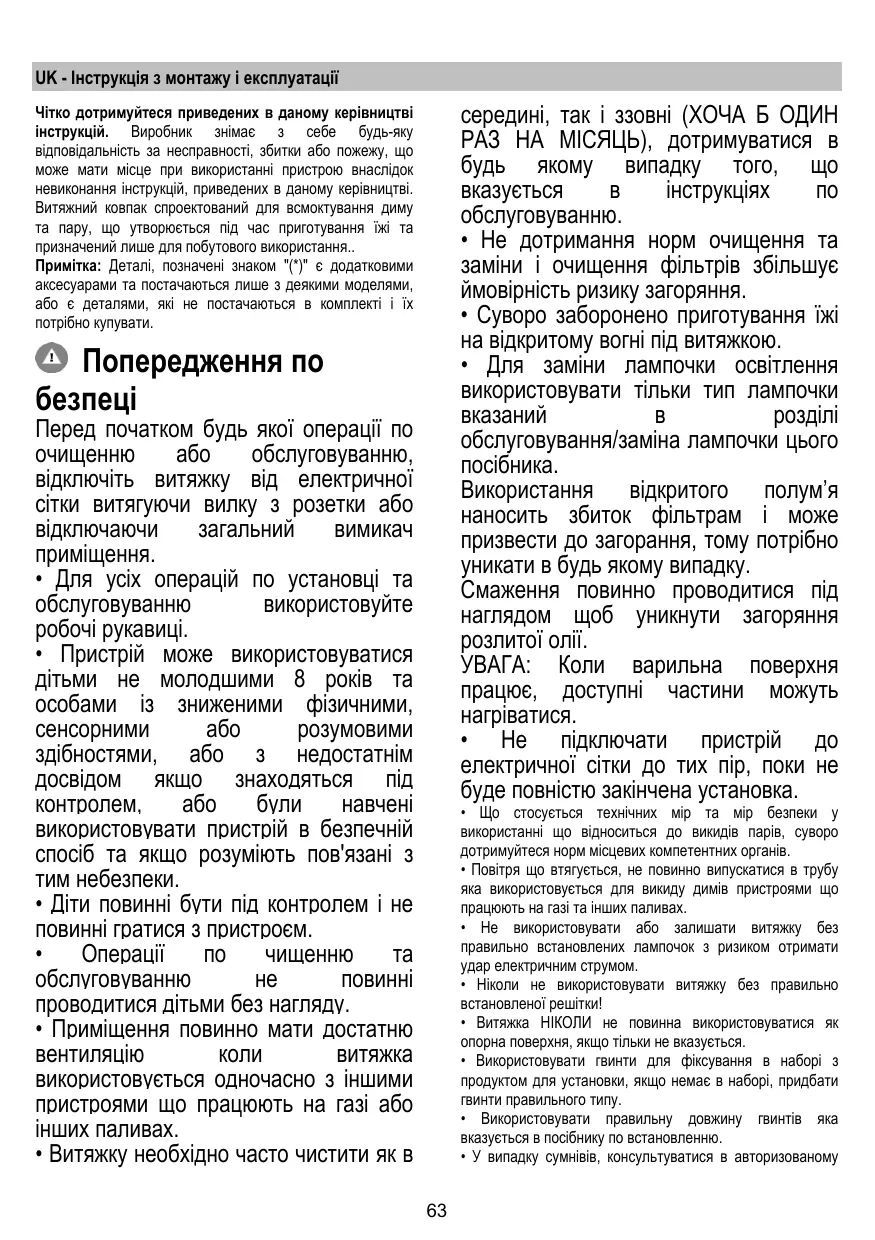

Суворо дотримуйтесь інструкцій, наведених у цьому посібнику. Виробник не несе відповідальності за можливі неполадки, пошкодження або пожежі, спричинені пристроєм внаслідок недотримання інструкцій, наведених у цьому посібнику. Витяжка призначена для видалення диму та випарів від приготування їжі і призначена лише для домашнього використання.

Примітка: Деталі, позначені символом "(*)", є додатковими аксесуарами, які постачаються лише в деяких моделях, або деталями, що не постачаються, і їх потрібно придбати окремо.

Попередження

• Перед будь-яким чищенням або технічним обслуговуванням від'єднайте витяжку від електричної мережі, вийнявши вилку або вимкнувши загальний вимикач у помешканні.
• Для всіх операцій з монтажу та обслуговування використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми віком від 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом чи знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та розуміють пов'язані з ним небезпеки.
• Діти повинні перебувати під наглядом, щоб вони не гралися з пристроєм.
• Чищення та технічне обслуговування не повинні виконуватися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими приладами, що працюють на газі або інших видах палива.
• Витяжку слід регулярно чистити як зсередини, так і ззовні (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ), дотримуючись інструкцій з обслуговування. Недотримання правил чищення витяжки та

заміни та чищення фільтрів може призвести до пожежі.

• Категорично забороняється готувати страви на відкритому вогні під витяжкою.
• Для заміни лампи використовуйте лише тип лампи, зазначений у розділі "Обслуговування / Заміна лампи" цього посібника.

Використання відкритого полум'я шкодить фільтрам і може спричинити пожежу, тому його слід уникати в будь-якому випадку.

Смаження у фритюрі має здійснюватися під наглядом, щоб уникнути займання перегрітої олії.

УВАГА: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися.

Не підключайте пристрій до електромережі, доки монтаж повністю не завершено.

• Щодо технічних заходів та заходів безпеки для відведення диму слід суворо дотримуватися правил, встановлених компетентними місцевими органами влади.
• Витяжне повітря не повинно відводитися в канал, який використовується для відведення диму від приладів, що працюють на газі або інших видах палива.
• Не використовуйте витяжку без належно встановлених ламп, оскільки це може призвести до ураження електричним струмом.
• Ніколи не використовуйте витяжку без належно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це не вказано явно.
• Використовуйте лише кріпильні гвинти, що входять до комплекту постачання, або, якщо їх немає, придбайте гвинти правильного типу.
• Використовуйте правильну довжину гвинтів, зазначену в інструкції з монтажу.
• У разі сумнівів зверніться до авторизованого сервісного центру або кваліфікованого фахівця.

УВАГА!

• Недотримання інструкцій щодо встановлення гвинтів та кріпильних елементів може призвести до ризику ураження електричним струмом. Не використовуйте з окремим програмістом, таймером, пультом дистанційного керування або будь-яким іншим пристроєм, що вмикається автоматично.

Цей пристрій марковано відповідно до Директиви ЄС 2012/19/EC про відходи електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього продукту, користувач сприяє запобіганню потенційним негативним наслідкам для довкілля та здоров'я.

Символ на виробі або в супровідній документації вказує, що цей продукт не можна утилізувати як побутові відходи, а необхідно здати до відповідного пункту збору для переробки електричного та електронного обладнання. Утилізуйте відповідно до місцевих норм щодо поводження з відходами. Для отримання додаткової інформації щодо обробки, відновлення та переробки цього продукту зверніться до місцевих органів влади, служби збору побутових відходів або магазину, де було придбано продукт.

Обладнання спроектоване, випробуване та виготовлене відповідно до норм:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильного використання з метою зменшення впливу на навколишнє середовище: коли починаєте готувати, увімкніть витяжку на мінімальній швидкості, залишаючи її увімкненою на кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари, використовуючи функцію посилення лише в крайніх випадках. Щоб підтримувати ефективність системи зменшення запахів, замінюйте, коли необхідно, вугільний фільтр (фільтри). Щоб підтримувати ефективність жирового фільтра, очищуйте його у разі потреби. Для оптимізації ефективності та мінімізації шуму використовуйте максимальний діаметр повітроводу, зазначений у цьому посібнику.

Використання

Витяжка призначена для використання у витяжному режимі з відведенням повітря назовні або у фільтрувальному режимі з внутрішньою рециркуляцією.

Витяжний режим

Витяжка оснащена верхнім випускним отвором B для відведення диму назовні (витяжний трубопровід та кріпильні хомути не входять до комплекту).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно видалити.

Фільтрувальний режим

Якщо неможливо відводити дим і пару від приготування назовні, використовуйте витяжку у фільтрувальному режимі, встановивши дефлектор F на димохід та один або кілька вугільних фільтрів (залежно від моделі). Дим і пара рециркулюють на кухні через верхню решітку H.

Увага! Якщо витяжка не оснащена вугільним

фільтром, його необхідно замовити та встановити перед використанням.

Моделі без двигуна працюють лише у витяжному режимі та повинні бути підключені до зовнішнього витяжного агрегату (не входить до комплекту).

Інструкції з підключення надаються разом із зовнішнім витяжним агрегатом.

Встановлення

Рис. 3

Мінімальна відстань між поверхнею, на якій розміщуються посудини на варильній поверхні, та нижньою частиною витяжки повинна бути не менше 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо в інструкціях з встановлення газової варильної поверхні зазначена більша відстань, це необхідно враховувати.

Електричне підключення

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці з технічними характеристиками, розташованій всередині витяжки. Якщо витяжка має вилку, підключіть її до розетки, що відповідає чинним нормам, розташованої в доступному місці, також після встановлення. Якщо витяжка не має вилки (пряме підключення до мережі) або вилка не знаходиться в доступному місці, навіть після встановлення, застосуйте двополюсний вимикач, що відповідає нормам, який забезпечує повне відключення від мережі в умовах категорії перенапруги I1, згідно з правилами встановлення.

УВАГА!

Перед повторним підключенням витяжки до електромережі та перевіркою її правильного функціонування завжди перевіряйте, що мережевий кабель був встановлений правильно.

Монтаж

Витяжка оснащена кріпильними дюбелями, придатними для більшості стін/стель. Однак необхідно звернутися до кваліфікованого фахівця, щоб переконатися у придатності матеріалів залежно від типу стіни/стелі. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Функціонування

Витяжка оснащена панеллю керування з регулюванням швидкості всмоктування та вимикачем освітлення для підсвічування варильної поверхні.

Технічне обслуговування

Чищення

Для чищення використовуйте ТІЛЬКИ тканину, змочену нейтральними рідкими миючими засобами. НЕ ВИКОРИСТОВУЙТЕ ІНСТРУМЕНТИ АБО ПРИСТРОЇ ДЛЯ ЧИЩЕННЯ!

Уникайте використання абразивних засобів. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Затримує частинки жиру, що утворюються під час приготування їжі.

Металевий жировий фільтр необхідно чистити один раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низькій температурі та короткому циклі.

Після миття в посудомийній машині металевий жировий фільтр може знебарвитися, але його фільтрувальні властивості абсолютно не змінюються.

Щоб зняти жировий фільтр, потягніть за пружинну ручку розблокування.

Фільтр з активованим вугіллям (тільки для версії з фільтрацією)

Рис. 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Насичення вугільного фільтра відбувається через кілька хвилин, але людина все ще не може рухатися. Він дивиться на обличчя батька та матері. «Вибачте», — каже він, — «але я не знаю, як сказати йому те, що він хоче сказати».

Зніміть жирові фільтри.

Встановіть фільтри, щоб накрити двигун.

Переконайтеся, що штифти R на конвеєрі збігаються з отворами S, потім поверніть за годинниковою стрілкою до фіксації.

Для демонтажу виконайте дії у зворотному порядку.

Встановіть на місце жирові фільтри.

Заміна ламп

Рис. 1

Вимкніть пристрій від електромережі.

Увага! Перед тим як торкатися ламп, переконайтеся, що вони холодні.

Щоб отримати доступ до відсіку ламп, зніміть кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю не більше 3 Вт, тип E14. Для отримання додаткової інформації зверніться до додатка "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перевірте правильність встановлення ламп у гнізда, перш ніж викликати сервісну службу.

ТІЛЬКИ в деяких моделях:

Як додаткова опція постачається зворотний клапан для диму, який потрібно встановити. Якщо умови монтажу цього вимагають (наприклад, відсутність захисту від випадкового зворотного потоку повітря ззовні), встановіть його у відповідне місце всередині з'єднувача витяжного отвору перед встановленням димохідного трубопроводу.

Суворо дотримуйтесь інструкцій, наведених у цьому посібнику. Відповідальність за будь-які незручності, пошкодження або пожежі, спричинені недотриманням інструкцій цього посібника, не покладається на виробника. Цей пристрій призначений для використання в домашніх умовах та подібних місцях, таких як: - кухонні зони для персоналу в магазинах, офісах та інших робочих середовищах; - фермерські будинки; - клієнтами в готелях, мотелях та інших житлових приміщеннях; - середовища типу "ліжко та сніданок".

Примітка: Деталі, позначені символом "(*)", є додатковими аксесуарами, які постачаються лише з деякими моделями або не постачаються, але доступні для придбання.

Обережно

• Перед будь-яким чищенням або технічним обслуговуванням від'єднайте витяжку від електромережі, вийнявши вилку з розетки або відключивши електричне живлення.
• Завжди надягайте робочі рукавиці для всіх операцій з монтажу та обслуговування.
• Цей прилад можуть використовувати діти віком від 8 років і старше, а також особи з обмеженими фізичними, сенсорними або розумовими можливостями чи з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання приладу та розуміють пов'язані з цим ризики. Дітям не дозволяється втручатися в органи керування або гратися з приладом.
• Чищення та обслуговування користувачем не повинні виконуватися дітьми без нагляду.
• Приміщення, де встановлено прилад, має бути достатньо вентильованим, коли витяжка використовується разом з іншими газовими пристроями або пристроями, що працюють на інших видах палива.
• Витяжку необхідно регулярно чистити як зсередини, так і ззовні (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ).
• Це необхідно виконувати відповідно до наданих інструкцій з обслуговування. Недотримання інструкцій

щодо чищення витяжки та фільтрів призведе до ризику виникнення пожежі.

• Не фламбуйте під витяжкою.
• Для заміни лампи використовуйте лише тип лампи, зазначений у розділі «Обслуговування/Заміна ламп» цього посібника.

Використання відкритого полум'я шкодить фільтрам і може спричинити пожежу, тому цього слід уникати за будь-яких обставин.

Будь-яке смаження слід виконувати обережно, щоб олія не перегрілася і не зайнялася.

ОБЕРЕЖНО: Доступні частини витяжки можуть нагріватися під час використання з кухонними приладами.

• Не підключайте прилад до електромережі, доки монтаж не буде повністю завершено.
• Щодо технічних заходів та заходів безпеки, яких слід вжити для відведення диму, важливо суворо дотримуватися правил, встановлених місцевими органами влади.
• Повітря не можна відводити в димохід, який використовується для відведення диму від приладів, що працюють на газі або інших видах палива.
• Не використовуйте та не залишайте витяжку без належно встановленої лампи через можливий ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку без належно встановлених решіток.
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це спеціально не зазначено.
• Використовуйте лише гвинти для кріплення, що постачаються з виробом, для встановлення або, якщо вони не постачаються, придбайте гвинти правильного типу.
• Використовуйте гвинти правильної довжини, які вказані в інструкції зі встановлення.
• У разі сумнівів зверніться до авторизованого сервісного центру або до подібної кваліфікованої особи.

УВАГА!

• Недотримання інструкцій щодо встановлення гвинтів або кріпильних пристроїв може призвести до небезпеки ураження електричним струмом.
• Не використовуйте з програмістом, таймером, окремою системою дистанційного керування або будь-яким іншим пристроєм, що вмикається автоматично.
• Цей прилад марковано відповідно до Європейської директиви 2012/19/ЄС про відходи електричного та електронного обладнання (WEEE).
• Правильно утилізуючи цей продукт, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які можуть бути спричинені неналежним поводженням з відходами цього продукту.

• Символ на продукті або в документах, що супроводжують продукт, вказує на те, що цей прилад не можна утилізувати як побутові відходи. Його слід здати до відповідного пункту збору для переробки електричного та електронного обладнання. Утилізацію необхідно здійснювати відповідно до місцевих екологічних норм щодо утилізації відходів.
• Для отримання більш детальної інформації щодо процесу, збору та переробки цього продукту, будь ласка, зверніться до відповідного відділу місцевих органів влади, місцевого відділу з питань побутових відходів або магазину, де ви придбали цей продукт.

Прилад спроектований, випробуваний і виготовлений відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на навколишнє середовище: Увімкніть витяжку на мінімальній швидкості, коли починаєте готувати, і залиште її працювати на кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари, а функцію прискорення використовуйте лише в екстремальних ситуаціях. Замінюйте вугільні фільтри за потреби, щоб підтримувати хорошу ефективність зменшення запахів. Очищуйте жирові фільтри за потреби, щоб підтримувати хорошу ефективність уловлювання жиру. Використовуйте максимальний діаметр повітропроводу, зазначений у цьому посібнику, для оптимізації ефективності та зменшення шуму.

Використання

Витяжка призначена для використання у режимі відведення повітря або у режимі фільтрації.

Режим відведення повітря

Витяжка оснащена верхнім випускним отвором B для відведення диму назовні (витяжна труба та хомути для кріплення труби не входять у комплект).

Увага! Якщо витяжка постачається з вугільним фільтром, його необхідно зняти.

Режим фільтрації

Якщо немає можливості відводити дим і пару від приготування назовні, витяжку можна використовувати у режимі фільтрації, встановивши дефлектор F на димохід та один або кілька вугільних фільтрів (залежно від моделі). Дим і пара переробляються і повертаються на кухню через верхню решітку H.

Увага! Якщо витяжка не постачається з вугільним фільтром,

його необхідно замовити та встановити.

Моделі без всмоктувального двигуна працюють лише в режимі відведення повітря і повинні бути підключені до зовнішнього всмоктувального пристрою (не входить у комплект).

Інструкції з підключення надаються з периферійним всмоктувальним блоком.

Монтаж

Рис. 3

Мінімальна відстань між опорною поверхнею для варильного обладнання на плиті та нижньою частиною витяжки повинна бути не менше 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо інструкції з монтажу газової плити передбачають більшу відстань, її необхідно дотримуватися.

Електричне підключення

Мережеве живлення повинно відповідати номінальним характеристикам, зазначеним на табличці, розташованій усередині витяжки. Якщо витяжка оснащена виделкою, підключіть її до розетки, яка відповідає чинним нормам і розташована в доступному місці після встановлення. Якщо витяжка не оснащена виделкою (пряме підключення до мережі) або якщо виделка не розташована в доступному місці після встановлення, встановіть двополюсний вимикач відповідно до стандартів, який забезпечує повне відключення від мережі в умовах, що стосуються категорії перенапруги III, згідно з інструкціями з монтажу.

УВАГА!

Перед повторним підключенням витяжки до мережі та перевіркою її справної роботи завжди перевіряйте, що мережевий кабель правильно зібраний.

Монтаж

Для кріплення витяжки до більшості типів стін/стель передбачені розпірні дюбелі. Однак кваліфікований фахівець повинен перевірити придатність матеріалів відповідно до типу стіни/стелі. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Не облицьовуйте плиткою, не затирайте шви та не використовуйте силікон для кріплення цього приладу до стіни. Тільки навісний монтаж на поверхню.

Експлуатація

Витяжка оснащена панеллю керування з селектором швидкості всмоктування та вимикачем освітлення для керування лампами робочої зони.

Технічне обслуговування

Чищення

Очищуйте ТІЛЬКИ ганчіркою, змоченою нейтральним рідким миючим засобом. НЕ ОЧИЩУЙТЕ ІНСТРУМЕНТАМИ АБО

ПРИЛАДАМИ. Не використовуйте абразивні засоби. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Затримує частинки кулінарного жиру.

Жировий фільтр необхідно чистити раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині, яку слід встановити на низьку температуру та короткий цикл.

При митті в посудомийній машині жировий фільтр може трохи знебарвитися, але це не впливає на його фільтрувальну здатність.

Щоб зняти жировий фільтр, потягніть за пружинну ручку.

Вугільний фільтр (тільки для версії з фільтром)

Рис. 2

Поглинає неприємні запахи, що виникають під час приготування їжі.

Насичення вугільного фільтра відбувається після більш-менш тривалого використання, залежно від типу приготування та регулярності чищення жирового фільтра.

У будь-якому випадку необхідно замінювати картридж принаймні кожні чотири місяці.

Вугільний фільтр НЕ можна мити або регенерувати.

Зніміть жирові фільтри.

Встановіть вугільні фільтри на двигун.

Вирівняйте штифти R на кожусі з прорізами S, потім поверніть фільтр за годинниковою стрілкою, доки він не зафіксується.

Щоб зняти вугільні фільтри, виконайте вищезазначену процедуру у зворотному порядку.

Встановіть назад жирові фільтри.

Заміна ламп

Від'єднайте пристрій від електромережі.

Попередження! Перед тим як торкатися лампочок, переконайтеся, що вони охололи.

Зніміть кришку A, щоб отримати доступ до відсіку лампи A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи E14 потужністю не більше 3 Вт. Для отримання додаткової інформації зверніться до вкладеної брошури "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо лампи не працюють, перш ніж викликати технічну допомогу, переконайтеся, що вони правильно встановлені у своїх гніздах.

Тільки на деяких моделях:

У комплект поставки входить зворотний клапан (протитяговий демпфер) як додатковий аксесуар, який слід встановлювати за певних умов монтажу (наприклад, якщо немає захисту від випадкового зворотного потоку повітря ззовні). Клапан необхідно встановити у спеціальний відсік усередині повітропроводу перед монтажем димоходу.

Рис. 1

Інструкції, наведені в цьому посібнику, необхідно суворо дотримуватися. Виробник не несе жодної відповідальності за можливі дефекти, пошкодження або пожежі витяжки, що виникли внаслідок недотримання правил, викладених у цьому посібнику. Витяжка призначена для видалення запахів і парів, що утворюються під час приготування їжі. Вона призначена лише для побутового використання.

Примітка: Елементи, позначені символом (*), є додатковим приладдям, яке є лише в деяких моделях або деталями, що не входять до комплекту постачання та придбаваються окремо.

Попередження

• Перед будь-яким чищенням або технічним обслуговуванням пристрій необхідно від'єднати від електромережі, витягнувши штепсель або вимкнувши головний вимикач. Усі роботи з монтажу та обслуговування виконуйте в робочих рукавицях.
• Пристрій можуть використовувати діти віком від 8 років, а також особи зі зниженими фізичними, сенсорними або психічними здібностями (або без досвіду та знань), якщо вони перебувають під наглядом або отримали інструктаж щодо безпечного використання пристрою та усвідомлюють пов'язані з цим ризики.
• Слідкуйте, щоб діти не гралися з пристроєм. Діти можуть виконувати чищення та обслуговування лише під наглядом дорослих.
• Приміщення має бути достатньо провітрюваним, якщо витяжка використовується разом з іншими газовими або паливними приладами. Витяжку необхідно регулярно чистити зсередини та зовні (НЕ РІДШЕ ОДНОГО РАЗУ НА МІСЯЦЬ), а також дотримуватися інструкцій з обслуговування.

Недотримання норм очищення витяжки, недотримання вказівок щодо очищення та заміни фільтрів може призвести до пожежі.

• Суворо забороняється готувати страви на конфорках з відкритим полум'ям під витяжкою.
• Для заміни ламп використовуйте лише той тип ламп, який зазначено в розділі «Обслуговування ламп / Заміна» цього посібника. Використання відкритого полум'я пошкоджує фільтри та може призвести до пожежі, тому цього слід уникати в будь-якому випадку.

Смаження у фритюрі слід виконувати обережно, щоб уникнути займання перегрітої олії.

УВАГА: Під час роботи варильної поверхні доступні частини витяжки можуть нагріватися.

• Не підключайте пристрій до електромережі, поки монтаж не буде повністю завершено. Для відведення кухонних запахів дотримуйтесь місцевих нормативів.
• При одночасній роботі витяжки в режимі відведення повітря та газових або паливних приладів розрідження в приміщенні, де встановлені прилади, не повинно перевищувати 4 Па (4 x 10⁻⁵ бар).
• Повітропровід не можна під'єднувати до димоходу, який також використовується для відведення продуктів згоряння газу або інших видів палива.
• Не використовуйте витяжку без правильно встановлених ламп, щоб уникнути ризику ураження електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як опору, якщо це не вказано явно.
• Використовуйте лише гвинти, що постачаються з продуктом для встановлення, або, якщо вони не входять до комплекту, придбайте правильний тип гвинтів.
• Використовуйте довжину гвинтів, зазначену в інструкції з монтажу.
• У разі сумнівів звертайтеся до авторизованого сервісного центру або подібного кваліфікованого персоналу.

УВАГА!

• Гвинти та кріпильні елементи, які не відповідають цим інструкціям, можуть призвести до електричної небезпеки.
• Не використовуйте з зовнішнім таймером, програмованим вимикачем, пультом дистанційного керування або будь-яким іншим пристроєм, що активується автоматично.

Відповідно до вимог Європейської директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE), цей пристрій має відповідне маркування.

Ви робите позитивний внесок у захист довкілля та здоров'я людей, якщо утилізуєте цей пристрій окремо. При потраплянні в несортовані побутові відходи такий пристрій може мати негативні наслідки через неправильну утилізацію.

На продукті або в супровідній

документації зображено символ перекресленого сміттєвого бака. Він вказує на те, що утилізація у звичайних побутових відходах заборонена. Утилізуйте ці продукти в пункті переробки з окремим збором електричного та електронного обладнання. Утилізація повинна здійснюватися відповідно до місцевих правил поводження з відходами.

Будь ласка, звертайтеся до відповідних органів місцевого самоврядування, місцевого пункту переробки побутових відходів або продавця, у якого ви придбали цей пристрій, щоб отримати додаткову інформацію про обробку, утилізацію та повторне використання цього продукту.

Пристрій розроблено, протестовано та виготовлено відповідно до:

Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Продуктивність/придатність до використання: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на навколишнє середовище: Увімкніть витяжку на початку приготування на найменшій швидкості та залиште її працювати ще кілька хвилин після завершення приготування. Збільшуйте швидкість лише при великій кількості пари та диму, а інтенсивний режим використовуйте лише в екстремальних ситуаціях. Замінюйте вугільні фільтри за потреби, щоб забезпечити хороше зменшення запахів. Очищуйте жирові фільтри за потреби, щоб забезпечити ефективне вловлювання жиру. Використовуйте найбільший діаметр системи витяжки, зазначений в інструкції з експлуатації, щоб оптимізувати продуктивність і мінімізувати шум.

Режим роботи

Витяжка може використовуватися як у режимі відведення повітря, так і в режимі рециркуляції.

Режим відведення повітря

Витяжка має верхній вихід повітря B для відведення кухонних запахів назовні (витяжний трубопровід і хомути не входять у комплект постачання).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Режим рециркуляції

Якщо немає можливості відводити пару та кухонні запахи назовні, можна перевести витяжку в режим рециркуляції. Встановіть дефлектор F на верхній вихід повітря витяжки та (залежно від моделі) один або кілька вугільних фільтрів. Вони вловлюють пару та запахи, а очищене повітря повертається на кухню через решітку H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед введенням пристрою в експлуатацію.

Моделі без всмоктувального двигуна працюють лише в режимі відведення повітря і повинні бути підключені до зовнішнього всмоктувального пристрою (не входить у комплект постачання).

Інструкції з підключення додаються до зовнішнього всмоктувального пристрою.

Кріплення

Малюнок 3

Відстань між поверхнею для приготування їжі на варильній поверхні та нижньою частиною витяжки не повинна бути меншою за 50 см для електричних варильних поверхонь і 65 см для газових або комбінованих плит.

Якщо інструкції з встановлення газової плити передбачають більшу відстань, її необхідно враховувати.

! Електричне підключення

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці з технічними даними всередині витяжки. Якщо витяжка має штепсельну вилку, її слід підключити після монтажу до легкодоступної розетки, що відповідає чинним нормам. Для витяжки без вилки (пряме підключення до мережі) або якщо вилка недоступна, після монтажу необхідно встановити стандартний двополюсний вимикач, який забезпечує повне від'єднання від мережі, відповідно до категорії перенапруги III згідно з правилами встановлення.

ПРИМІТКА!

Перед введенням в експлуатацію необхідно переконатися, що лінія електроживлення (розетка) встановлена належним чином.

Монтаж

Витяжка укомплектована дюбелями, які підходять для більшості стін/стель. Тим не менш, слід звернутися до кваліфікованого фахівця, який визначить, чи підходять матеріали для конкретної стіни/стелі. Крім того, стіна/стеля повинна витримувати вагу витяжки.

Експлуатація

Витяжка оснащена панеллю керування з регулятором потужності/швидкості всмоктування, а також регулятором освітлення робочої зони.

Технічне обслуговування

Очищення

Для очищення використовуйте ТІЛЬКИ тканину, змочену рідким нейтральним миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ІНСТРУМЕНТИ АБО ПРИЛАДИ ДЛЯ ОЧИЩЕННЯ! Не використовуйте засоби, що містять абразивні речовини. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жирові фільтри

Рис. 1

Вони призначені для утримання частинок жиру, що виділяються під час приготування їжі.

Металевий жировий фільтр необхідно мити один раз на місяць. Це можна робити вручну з м'яким миючим засобом або в посудомийній машині при низькій температурі та короткому циклі. Під час миття в посудомийній машині металевий жировий фільтр може змінити колір, що жодним чином не впливає на його фільтрувальні властивості. Для демонтажу жирового фільтра потягніть за ручку-засувку.

Вугільний фільтр (тільки для версії з рециркуляцією повітря)

Малюнок 2

Цей фільтр поглинає неприємні запахи, що виникають під час приготування їжі.

Залежно від тривалості використання плити та частоти очищення жирового фільтра, через більш-менш тривалий час використання настає насичення вугільного фільтра. У будь-якому випадку фільтрувальний елемент необхідно замінювати принаймні кожні 4 місяці.

Його НЕ можна очищати або активувати повторно.

Зніміть жировий(і) фільтр(и).

Встановіть вугільні фільтри, що закривають двигун, залежно від моделі:

Переконайтеся, що штифти R на витяжному каналі входять у прорізи S, потім поверніть вугільний фільтр за годинниковою стрілкою, доки він не зафіксується.

Щоб вийняти вугільний фільтр, виконайте дії у зворотному порядку.

Встановіть жировий(і) фільтр(и) на місце.

Заміна ламп

Малюнок 1

Від'єднайте пристрій від електромережі.

Примітка: Перед тим як торкатися ламп, переконайтеся, що вони охололи.

Для заміни ламп необхідно зняти кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю не більше 3 Вт з цоколем E14. Для більш детальної інформації зверніться до аркуша "ILCOS D" (алфавітно-цифрова позиція "1d") у додатку.

Якщо освітлення не працює, спочатку перевірте, чи лампи встановлені належним чином, перш ніж звертатися до служби підтримки.

ТІЛЬКИ для деяких моделей:

У якості додаткового аксесуара постачається зворотний клапан, який можна встановити. Якщо умови монтажу вимагають його встановлення (наприклад, якщо немає захисту від протягів, що проникають ззовні), вставте зворотний клапан у з'єднувальну деталь для виходу повітря перед встановленням витяжки.

Необхідно суворо дотримуватися інструкцій цієї документації. Виробник не несе відповідальності за будь-які незручності, пошкодження або пожежі, спричинені пристроєм через недотримання інструкцій цієї документації. Цей пристрій призначений для використання в побутових та подібних цілях, таких як: - кухонні куточки для персоналу в магазинах, офісах та інших професійних середовищах; - ферми; - використання клієнтами готелів, мотелів та інших житлових приміщень; - середовища типу гостьових кімнат.

Примітка: Деталі з символом () є додатковими аксесуарами, які постачаються лише з деякими моделями, або деталями, які не постачаються і їх потрібно придбати.

Увага

• Перед будь-яким технічним обслуговуванням або чищенням виробу від'єднайте його від електромережі, витягнувши вилку з розетки або вимкнувши головний вимикач.
• Використовуйте робочі рукавиці для будь-яких операцій з чищення або обслуговування.
• Цей пристрій може використовуватися дітьми віком від 8 років та особами з обмеженими фізичними, сенсорними або розумовими можливостями або з недостатнім досвідом чи знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та розуміють пов'язані з цим ризики.
• Діти не повинні гратися з пристроєм.
• Чищення та обслуговування користувачем не повинні виконуватися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива. Витяжку необхідно регулярно чистити як зсередини, так і ззовні (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ); це слід робити

відповідність інструкціям з обслуговування. Недотримання чітко наданих інструкцій щодо очищення витяжки та фільтрів може призвести до ризику пожежі.

• Не запалюйте їжу під витяжкою.
• Для заміни лампи використовуйте лише тип лампи, зазначений у розділі заміни/обслуговування лампи в цьому посібнику.

Використання відкритого полум'я шкодить фільтрам і може спричинити пожежу, тому його використання не рекомендується.

Смаження слід виконувати обережно, щоб переконатися, що перегріта олія не займеться.

ПОПЕРЕДЖЕННЯ: Коли варильна поверхня працює, доступні частини витяжки можуть сильно нагріватися.

• Не підключайте пристрій до електричної мережі, поки встановлення повністю не завершено.
• Що стосується технічних заходів і заходів безпеки для відведення диму, суворо дотримуйтесь положень місцевих нормативних актів.
• Повітря не повинно подаватися в канал, який використовується для відведення диму від приладів, що працюють на газі або іншому паливі.
• Не використовуйте та не залишайте витяжку без належно встановлених ламп, оскільки існує можливий ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку без належно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це прямо не зазначено.
• Використовуйте лише кріпильні гвинти, що постачаються з виробом для встановлення, або, якщо вони не надані, придбайте правильний тип гвинтів.
• Використовуйте правильну довжину гвинтів, зазначену в Інструкції зі встановлення.
• У разі сумнівів зверніться до авторизованого сервісного центру або кваліфікованого персоналу.

УВАГА!

• Недотримання інструкцій щодо встановлення гвинтів і кріпильних пристроїв може призвести до ризику ураження електричним струмом.
• Не вмикайте прилад за допомогою зовнішнього таймера, програмованого вимикача, системи дистанційного керування або будь-якого іншого пристрою, що автоматично вмикає живлення.

Цей прилад має символ переробки відповідно до Директиви ЄС 2012/19/EC щодо відходів електричного та електронного обладнання (WEEE).

Правильно утилізуючи цей прилад, ви допоможете запобігти негативним наслідкам для навколишнього середовища та здоров'я людей.

Символ на приладі або в супровідній документації вказує, що цей виріб не можна утилізувати як побутові відходи. Його необхідно здати до пункту збору відходів, що займається переробкою електричного та електронного обладнання.

Під час утилізації дотримуйтесь норм щодо поводження з відходами, чинних у країні встановлення.

Для отримання детальнішої інформації щодо обробки, відновлення та переробки цього приладу зверніться до відповідного місцевого органу, служби збору відходів або безпосередньо до продавця.

Прилад спроектовано, випробувано та виготовлено відповідно до таких стандартів:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на навколишнє середовище: Увімкніть витяжку на мінімальній швидкості під час приготування їжі та залиште її працювати на кілька хвилин після завершення приготування. Збільшуйте швидкість лише за наявності великої кількості диму або пари, і використовуйте прискорені швидкості лише в крайніх випадках. Замінюйте вугільні фільтри за потреби, щоб підтримувати ефективне зменшення запахів. Очищуйте жирові фільтри за потреби, щоб підтримувати ефективну фільтрацію жиру. Використовуйте систему трубопроводів максимального діаметру, зазначеного в цьому посібнику, щоб оптимізувати продуктивність і мінімізувати шум.

Використання

Витяжку виготовлено таким чином, щоб її можна було використовувати у версії з відведенням повітря назовні або у версії з фільтрацією та рециркуляцією всередині приміщення.

Версія з відведенням назовні

Витяжка оснащена верхнім вихідним отвором B для відведення диму назовні (витяжний трубопровід та кріпильні хомути не входять у комплект).

Увага! Якщо витяжка обладнана вугільним фільтром, його необхідно зняти.

Версія з рециркуляцією

Якщо неможливо відвести дим і пару назовні, витяжку можна використовувати у версії з рециркуляцією, встановивши дефлектор F та один або кілька вугільних фільтрів (залежно від моделі). Дим і пара рециркулюють на кухні через вихідний отвір димоходу H.

Увага! Якщо витяжка постачається без вугільного фільтра, його необхідно замовити та встановити перед введенням в експлуатацію.

Моделі без двигуна працюють лише у витяжному режимі і повинні бути підключені до зовнішнього витяжного агрегату (не входить у комплект). Інструкції з підключення надаються разом із зовнішнім витяжним агрегатом.

Встановлення

Рис. 3

Мінімальна відстань між поверхнею для посуду на варильній поверхні та нижньою частиною витяжки не повинна бути меншою за 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо інструкції з встановлення газової варильної поверхні передбачають більшу відстань, необхідно враховувати її.

! Електричне підключення

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці з технічними даними всередині витяжки. Якщо є вилка, підключіть витяжку до розетки, що відповідає чинним нормам і розташована в доступному місці після встановлення. Якщо вилки немає (пряме підключення до електричної мережі) або розетка недоступна після встановлення, встановіть стандартний автоматичний вимикач, щоб забезпечити повне відключення витяжки від мережі в умовах категорії перенапруги III відповідно до правил монтажу.

УВАГА!

Перед підключенням витяжки до електромережі та перевіркою її роботи переконайтеся, що кабель живлення встановлено правильно.

Монтаж

Витяжка оснащена кріпильними дюбелями, які підходять для більшості стін/стель. Однак необхідно звернутися до кваліфікованого фахівця, щоб переконатися, що матеріал відповідає типу стіни/стелі. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Експлуатація

Витяжка оснащена панеллю керування з регулятором швидкості всмоктування та перемикачем освітлення варильної поверхні.

Обслуговування

Чищення

Для чищення використовуйте ТІЛЬКИ ганчірку, змочену нейтральними рідкими миючими засобами. НЕ ВИКОРИСТОВУЙТЕ ІНСТРУМЕНТИ АБО ПРИЛАДИ ДЛЯ ЧИЩЕННЯ! Уникайте використання абразивних засобів, НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Він затримує частинки жиру, що утворюються під час приготування їжі.

Металевий жировий фільтр слід чистити раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низькій температурі та короткому циклі. Миття металевого жирового фільтра в посудомийній машині може спричинити його знебарвлення. Однак фільтрувальні характеристики в жодному разі не зміняться. Щоб зняти жировий фільтр, потягніть за пружинну ручку.

Фільтр з активованим вугіллям (тільки для версії з рециркуляцією)

Рис. 2

Затримує неприємні запахи приготування їжі.

Насичення активованого вугілля відбувається через більш-менш тривалий час залежно від частоти використання та регулярності чищення жирового фільтра. Фільтр необхідно замінювати не пізніше ніж через чотири місяці. Його НЕ МОЖНА чистити або регенерувати.

Зніміть жирові фільтри.

Встановіть фільтри так, щоб вони накривали двигун. Переконайтеся, що штифти R, наявні на опорі вентиляції, знаходяться навпроти прорізів S, потім поверніть за годинниковою стрілкою до фіксації. Для демонтажу виконайте дії у зворотному порядку. Встановіть фільтри на місце.

Заміна ламп

Рис. 1

Від'єднайте пристрій від електричної мережі

Увага! Перед тим як торкатися ламп, переконайтеся, що вони холодні.

Щоб отримати доступ до ламп, зніміть кришку A.

Замініть перегорілу лампу.

Використовуйте лише світлодіодні лампи потужністю 3 Вт, тип цоколя E14 (максимум). Для отримання додаткових відомостей зверніться до доданої інструкції "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перевірте, чи лампи правильно вставлені в свої гнізда, перш ніж звертатися до сервісного центру.

ТІЛЬКИ на деяких моделях:

Зворотний клапан для диму постачається як додатковий аксесуар, який потрібно встановити. Якщо умови встановлення цього вимагають (наприклад, відсутність захисту від випадкового зворотного потоку повітря ззовні), вставте його у відповідне гніздо повітропроводу перед підключенням димоходу.

NL - Монтажні інструкції та інструкція з експлуатації

Завжди дотримуйтесь інструкцій у цьому посібнику. Ми не несемо жодної відповідальності за проблеми, пошкодження або пожежі, що виникли внаслідок недбалості, наприклад, недотримання інструкцій у цьому посібнику. Цей пристрій призначений для побутового використання та подібних застосувань, таких як: - службові кухні в магазинах, офісах та інших робочих середовищах; - фермерські господарства; - використання клієнтами в готелях, мотелях та інших житлових приміщеннях, таких як гостьові будинки.

Примітка: Елементи, позначені символом (^*)), є додатковими аксесуарами, які постачаються лише з певними моделями, або це непостачаємі деталі, які можна придбати окремо.

Попередження

Перед чищенням або обслуговуванням витяжки переконайтеся, що вона знеструмлена: вийміть вилку з розетки, вимкніть двополюсний вимикач або повністю відключіть відповідну групу електричної мережі. Під час встановлення та обслуговування завжди надягайте захисні рукавички. Цей пристрій призначений для використання дітьми від 8 років, особами з фізичними, сенсорними чи розумовими обмеженнями, недосвідченими особами та тими, хто має недостатні знання, за умови, що вони попередньо отримали інструктаж щодо безпечного використання та обслуговування пристрою та усвідомлюють пов'язані з цим ризики. Не дозволяйте дітям гратися з пристроєм або натискати кнопки. Чищення та обслуговування доступних для користувача частин дітьми дозволяється лише під наглядом дорослих. Якщо витяжка використовується разом з приладами, що працюють на газі або іншому паливі, приміщення, де вони встановлені, має бути достатньо вентильованим.

• Витяжку необхідно регулярно чистити зсередини та зовні (НЕ РІДШЕ 1 РАЗУ НА МІСЯЦЬ).
• Необхідно дотримуватися інструкцій з обслуговування, наведених у цьому посібнику. Якщо не дотримуватися інструкцій з чищення витяжки та фільтрів, існує ризик виникнення пожежі.
• Забороняється фламбувати їжу під витяжкою.
• Замінюйте лампи лише на тип, зазначений у розділі "Обслуговування > Заміна ламп" цього посібника. Вплив полум'я шкодить фільтрам і може призвести до пожежі. Тому цього слід уникати за будь-яких обставин. Під час смаження будьте особливо обережні, щоб жир або олія не перегрілися і не зайнялися. УВАГА: доступні частини витяжки можуть нагріватися під час відведення пари від приготування їжі.
• Не підключайте пристрій до електромережі, поки не завершите встановлення.
• Під час технічних та безпекових заходів для установок, що відводять пару від приготування їжі, важливо суворо дотримуватися місцевих законів та нормативів.
• Відведене повітря не можна направляти у витяжний канал для диму від приладів, що працюють на газі або іншому паливі. Переконайтеся, що лампа встановлена правильно, інакше існує ризик ураження електричним струмом, навіть якщо витяжка не використовується.
• Ніколи не використовуйте витяжку без правильно встановлених решіток.
• НІКОЛИ не кладіть сторонні предмети на витяжку, якщо це не передбачено інструкцією.
• Для встановлення використовуйте лише гвинти, що входять до комплекту, або придбайте гвинти відповідного типу.
• Зверніться до інструкцій зі встановлення для отримання правильних розмірів гвинтів.
• У разі сумнівів зверніться до авторизованого сервісного центру або

особи з відповідною кваліфікацією.

ПОПЕРЕДЖЕННЯ!

• Якщо не використовувати гвинти, зазначені в цих інструкціях, або якщо пристрій не встановлено відповідно до цих інструкцій, можуть виникнути електричні ризики.
• Не підключайте виріб до (програмованого) таймера, зовнішнього пульта дистанційного керування або іншого пристрою, який може вмикати виріб автоматично.

Цей пристрій марковано відповідно до Європейської директиви 2012/19/ЄС щодо відходів електричного та електронного обладнання (WEEE).

Після закінчення терміну служби пристрою забезпечте його належну утилізацію та переробку. Це допоможе запобігти негативним наслідкам для здоров'я населення та довкілля.

Піктограма на виробі та/або в супровідних документах вказує, що цей пристрій не можна утилізувати як звичайні побутові відходи. Виріб слід здати в офіційний пункт прийому електричного та електронного обладнання для переробки. Утилізацію та переробку слід виконувати відповідно до місцевих екологічних норм.

Для отримання додаткової інформації про збір, переробку та утилізацію цього виробу зверніться до відповідного відділу місцевої влади або до відділу вашого постачальника, відповідального за утилізацію відходів.

Пристрій розроблено, випробувано та виготовлено відповідно до:

Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на довкілля: вмикайте витяжку на найнижчій швидкості, коли починаєте готувати, і дайте їй попрацювати ще кілька хвилин після завершення. Обирайте вищу швидкість лише за великої кількості пари або диму, а високі швидкості (Boost) використовуйте лише в екстремальних умовах. Своєчасно замінюйте вугільні фільтри, щоб ефективно усувати запахи приготування. Своєчасно замінюйте жирові фільтри, щоб ефективно запобігати накопиченню жиру. Використовуйте труби максимального перерізу, як зазначено в цьому посібнику, для оптимальної ефективності та мінімального шуму.

Використання

Ця витяжка може використовуватися у двох режимах: з відведенням повітря або з фільтрацією.

Версія з відвідним каналом (витяжка)

Витяжка має зверху відвідний отвір B для виведення кухонного повітря назовні (відвідна труба та кріпильні матеріали не входять у комплект).

Увага! Якщо витяжка постачається з вугільним фільтром, його необхідно видалити.

Режим фільтрації

Якщо кухонні випари та пара не можуть бути відведені назовні, витяжку можна використовувати в режимі фільтрації, закріпивши дефлектор F на виході, а також один або кілька вугільних фільтрів (залежно від моделі). Очищене повітря повертається на кухню через решітку H зверху.

Увага! Якщо витяжка не була поставлена з вугільним фільтром, його необхідно замовити та встановити.

Моделі без витяжного двигуна працюють лише як пристрої з відведенням повітря назовні і повинні бути підключені до периферійного витяжного блоку (не входить до комплекту).

Інструкції з підключення постачаються з периферійним витяжним блоком.

Встановлення

мал. 3

Мінімальна відстань між поверхнею для приготування їжі та нижньою частиною витяжки становить 50 см для електричної плити та 65 см для газової або комбінованої плити.

Якщо в інструкціях з встановлення газової плити вказано більшу відстань, слід дотримуватися більшої відстані.

! Електричне підключення

Підключення до електромережі має відповідати значенню, вказаному на табличці всередині витяжки. Якщо витяжка має штепсельну вилку, вона повинна бути підключена до розетки, що відповідає чинним нормам, і залишатися доступною після встановлення. Якщо виріб не має штепсельної вилки (пряме підключення до електромережі) або якщо вилка недоступна після встановлення, необхідно використовувати двополюсний вимикач, щоб виріб (наприклад, при надмірній силі струму, категорія III) можна було повністю від'єднати від електромережі.

ПОПЕРЕДЖЕННЯ!

Перед підключенням витяжки до електромережі переконайтеся, що мережевий кабель правильно встановлений, щоб перевірити правильність роботи.

Монтаж

У комплект входять дюбелі для надійного кріплення витяжки до більшості стін/стель. Звичайно, кваліфікований монтажник повинен переконатися, що використовуваний матеріал підходить для конкретного типу стіни/стелі. Стіна або стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Не наносити плитку, затирку або силіконовий герметик на цей пристрій або під ним. Тільки накладний монтаж.

Робота

Капот оснащений панеллю керування з перемикачем швидкості витяжки та перемикачем освітлення плити.

Обслуговування

Чищення

Чистіть ТІЛЬКИ тканиною, змоченою нейтральним рідким миючим засобом. ПІД ЧАС ЧИЩЕННЯ НЕ ВИКОРИСТОВУЙТЕ ІНСТРУМЕНТИ АБО ІНШІ ПРЕДМЕТИ. Не використовуйте абразивні засоби. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

мал. 1

Вловлює жирові частинки з пари під час приготування їжі.

Жировий фільтр слід очищати щомісяця неагресивним миючим засобом, вручну або в посудомийній машині. Встановіть у посудомийній машині найнижчу температуру та найкоротшу програму. У посудомийній машині жировий фільтр може трохи змінити колір. Це НЕ впливає на роботу фільтра.

Потягніть за пружинну ручку, щоб зняти жировий фільтр.

Вугільний фільтр (тільки для фільтрувального режиму)

мал. 2

Поглинає небажані запахи приготування їжі. Після певного часу використання вугільний фільтр насичується, залежно від типу їжі, яка готується, і від того, як часто очищається жировий фільтр.

Картридж необхідно замінювати не пізніше ніж через чотири місяці використання.

Вугільний фільтр НЕ можна мити або регенерувати.

Зніміть жирові фільтри.

Встановіть вугільні фільтри на двигун.

Вирівняйте штифти R на кришці з отворами S. Потім поверніть їх за годинниковою стрілкою

зафіксуйте.

Щоб зняти вугільні фільтри, виконайте дії у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна ламп

рис. 1

Вимкніть живлення.

Увага! Перш ніж торкатися ламп, переконайтеся, що вони холодні.

Зніміть кришку A, щоб відкрити простір для лампи.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю не більше 3 Вт, тип E14. Для отримання додаткової інформації зверніться до вкладеної брошури "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо лампа не працює, перевірте, чи правильно вона встановлена, перш ніж звертатися по технічну підтримку.

ТІЛЬКИ для деяких моделей:

Як додатковий аксесуар може постачатися зворотний клапан для димових газів, який необхідно встановити. Якщо умови монтажу цього вимагають (наприклад, відсутність захисту від зворотного потоку повітря ззовні), цей зворотний клапан слід встановити у відповідне гніздо в з'єднанні витяжного повітря перед монтажем димохідної труби.

Суворо дотримуйтесь інструкцій, наведених у цьому посібнику. Виробник не несе жодної відповідальності за можливі несправності, пошкодження або пожежі, спричинені пристроєм через недотримання інструкцій, наведених у цьому посібнику. Витяжка призначена для видалення диму та пари, що утворюються під час приготування їжі, та для побутового використання.

Примітка: Елементи, позначені символом (^*), є додатковими аксесуарами, що постачаються лише з деякими моделями, або елементами, що не постачаються, і їх необхідно придбати окремо.

Попередження

• Перед виконанням будь-яких операцій з очищення або технічного обслуговування від'єднайте витяжку від електромережі, вийнявши вилку з розетки або вимкнувши загальний вимикач у помешканні.
• Для всіх операцій з монтажу та технічного обслуговування використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми старше 8 років та особами з фізичними, сенсорними або розумовими вадами, або з недостатнім досвідом чи знаннями, за умови, що вони перебувають під наглядом або отримали інструктаж щодо безпечного використання пристрою та розуміють пов'язані з цим небезпеки.
• Діти повинні перебувати під наглядом, щоб гарантувати, що вони не граються з пристроєм.
• Очищення та технічне обслуговування не повинні виконуватися дітьми без належного нагляду.
• Приміщення повинно бути достатньо провітрюваним, коли витяжка використовується одночасно з пристроями, що працюють на газі або інших видах палива.
• Витяжку необхідно часто чистити, як зсередини, так і

зовні (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ), у будь-якому випадку дотримуйтесь інструкцій з технічного обслуговування.

• Недотримання правил очищення витяжки, заміни та очищення фільтрів може призвести до ризику виникнення пожежі.
• Категорично забороняється готувати страви з відкритим полум'ям під витяжкою.
• Для заміни лампи використовуйте лише тип лампи, зазначений у розділі технічного обслуговування/заміни цього посібника.

Використання відкритого полум'я шкодить фільтрам і може спричинити пожежу, тому його слід уникати в будь-якому випадку.

Смаження слід виконувати обережно, щоб уникнути займання гарячої олії.

УВАГА: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися.

• Не під'єднуйте пристрій до електричної мережі, поки монтаж не буде повністю завершено.
• Щодо технічних заходів та заходів безпеки для відведення диму, суворо дотримуйтесь положень, встановлених місцевими компетентними органами влади.
• Відведене повітря не повинно подаватися в канал, який використовується для відведення диму від пристроїв, що працюють на газі або інших видах палива.
• Не використовуйте витяжку без належно встановлених ламп, оскільки існує ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це не вказано явно.
• Використовуйте лише гвинти для кріплення, що постачаються разом із виробом для його встановлення, або, якщо вони не постачаються, придбайте гвинти правильного типу. Використовуйте правильну довжину гвинтів, зазначену в інструкції з монтажу.
• У разі сумнівів зверніться до авторизованого сервісного центру або до кваліфікованого персоналу.

УВАГА!

• Якщо гвинти та кріпильні елементи не встановлені відповідно до цих інструкцій, можуть виникнути ризики, пов'язані з електрикою.
• Не використовуйте з програмованим пристроєм, таймером, окремим пультом дистанційного керування або будь-яким іншим пристроєм, що активується автоматично.

Цей пристрій має маркування CE відповідно до Директиви 2012/19/ЄС Європейського Парламенту та Ради щодо відходів електричного та електронного обладнання (WEEE). Правильна утилізація цього продукту запобігає негативним наслідкам для навколишнього середовища та здоров'я.

Символ на продукті або в документах, що додаються до продукту, вказує на те, що його не можна утилізувати як побутові відходи. Його необхідно здати в пункт збору для переробки електричного та електронного обладнання.

Утилізуйте його відповідно до екологічних норм щодо видалення відходів.

Для отримання більш детальної інформації про обробку, відновлення та переробку цього продукту зверніться до місцевих органів влади, служби утилізації побутових відходів або магазину, де ви придбали продукт.

Пристрій спроектовано, випробувано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильного використання для зменшення впливу на навколишнє середовище: Увімкніть витяжку на мінімальній швидкості, коли починаєте готувати, і тримайте її увімкненою протягом години після завершення приготування. Збільшуйте швидкість лише за наявності великої кількості диму та пари, а турбо-режим використовуйте лише в екстремальних ситуаціях. Замінюйте вугільний фільтр (або фільтри), коли це необхідно для підтримання хорошої ефективності зменшення запахів. Очищуйте жировий фільтр (або фільтри), коли це необхідно для підтримання хорошої ефективності жирового фільтра. Використовуйте максимальний діаметр повітроводу, зазначений у цьому посібнику, для оптимізації продуктивності та зменшення шуму.

Використання

Витяжка призначена для роботи як у режимі відведення повітря назовні, так і в режимі рециркуляції або фільтрації всередині приміщення.

Версія з відведенням повітря

Витяжка постачається з повітроводом класу B для відведення диму назовні (витяжна труба та хомути для кріплення не

постачаються).

[Обережно! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Версія з фільтрацією

У разі, якщо неможливо відвести дим і пару, що утворюються під час приготування їжі, назовні, можна використовувати витяжку у фільтрувальному режимі, встановивши дефлектор F у димохід та один або кілька вугільних фільтрів (залежно від моделі). Дим і пара будуть повертатися в приміщення через верхній отвір H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно придбати та встановити перед використанням.

Моделі без двигуна працюють лише у режимі відведення повітря назовні і повинні бути підключені до зовнішнього витяжного агрегату (не входить у комплект).

Інструкції з підключення надаються разом із зовнішнім витяжним агрегатом.

Встановлення

Рис. 3

Мінімальна відстань між поверхнею для приготування їжі та нижньою частиною витяжки не повинна бути меншою за 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо інструкції з встановлення газового пристрою передбачають більшу відстань, це необхідно враховувати.

Підключення до електромережі

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці всередині витяжки. Якщо витяжка постачається з вилкою, підключіть її до розетки, що відповідає чинним нормам, і розташуйте її в доступному місці, навіть після встановлення. Якщо витяжка не постачається з вилкою (пряме підключення до мережі) або вилка не може бути розташована в доступному місці після встановлення, встановіть двополюсний вимикач відповідно до норм, щоб забезпечити повне відключення від мережі для категорії перенапруги III, згідно з правилами встановлення.

Увага!

Перед підключенням витяжки до мережі та перевіркою правильності роботи завжди переконуйтеся, що мережевий кабель встановлено правильно.

Монтаж

Витяжка постачається з кріпильними аксесуарами, придатними для більшості стін. Тим не менш, рекомендується проконсультуватися з кваліфікованим фахівцем, щоб переконатися, що матеріали підходять для стіни/стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Робота

Витяжка оснащена панеллю керування з регулюванням швидкості всмоктування та керуванням освітленням для підсвічування варильної поверхні.

Технічне обслуговування

Чищення

Для чищення використовуйте ВИКЛЮЧНО ганчірку, змочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЩІТКИ АБО ІНШІ ІНСТРУМЕНТИ ДЛЯ ЧИЩЕННЯ! Не використовуйте засоби, що містять абразивні речовини. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! НЕ ВИКОРИСТОВУЙТЕ ДЕЗІНФЕКТУЮЧІ ЗАСОБИ АБО ЗАСОБИ, ЩО МІСТЯТЬ ХЛОР!

Жировий фільтр

Рис. 1

Затримує частинки жиру, що утворюються під час приготування їжі.

Металевий жировий фільтр слід чистити раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низькій температурі та з коротким циклом.

Після миття в посудомийній машині металевий жировий фільтр може потьмяніти, але його фільтрувальні властивості абсолютно не змінюються.

Щоб зняти жировий фільтр, потягніть за ручку розблокування пружини.

Фільтр з активованим вугіллям (тільки для версії з фільтрацією)

Рис. 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Насичення активованого вугілля відбувається після більш-менш тривалого використання, залежно від типу кухні та регулярності чищення жирового фільтра. У будь-якому випадку необхідно замінювати картридж принаймні кожні 4 місяці.

Його не можна мити або використовувати повторно.

1. Зніміть жирові фільтри.
2. Встановіть фільтри з активованим вугіллям з кожного боку двигуна:

Переконайтеся, що болти R повітропроводу збігаються з прорізами S, і поверніть праворуч, доки не зафіксується.

Щоб зняти вугільні фільтри, виконайте ті самі операції у зворотному порядку.

1. Встановіть жирові фільтри.

Заміна лампи

Рис. 1

Від'єднайте пристрій від електричної мережі.

Увага! Перед тим як торкатися ламп, переконайтеся, що вони холодні.

Щоб увімкнути лампу, зніміть кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю не більше 3 Вт, тип E14. Для отримання додаткових відомостей зверніться до додатка "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перш ніж викликати службу технічної підтримки, перевірте, чи правильно встановлені лампи.

ТІЛЬКИ в деяких моделях:

Як додатковий аксесуар у комплекті постачається зворотний клапан диму, який необхідно встановити. Якщо умови встановлення цього вимагають (наприклад, відсутність захисту від випадкового зворотного потоку повітря ззовні), встановіть його у відповідне місце з'єднання випуску повітря перед встановленням труби для відведення диму.

Спочатку дотримуйтесь інструкцій для витяжки для видалення диму та пари від приготування їжі; вона призначена виключно для побутового використання.

Примітка: Деталі, позначені символом "(*)", є додатковими аксесуарами, які постачаються лише в деяких моделях або не постачаються і їх можна придбати окремо.

Попередження

• Перед виконанням будь-яких операцій з очищення або технічного обслуговування необхідно відключити витяжку від електричної мережі, вийнявши вилку з розетки або відключивши живлення.
• Завжди використовуйте захисні рукавички для всіх операцій з встановлення та обслуговування.
• Цей пристрій можуть використовувати діти віком від 8 років та особи з обмеженими фізичними, сенсорними або розумовими можливостями, або з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та розуміють пов'язані з цим ризики.
• Дітям не дозволяється гратися з пристроєм або керувати ним.
• Очищення та технічне обслуговування не повинні виконуватися дітьми без нагляду.
• Місце встановлення пристрою повинно бути достатньо вентильованим, коли витяжка використовується разом з іншими пристроями, що працюють на газі або інших видах палива.
• Витяжку необхідно регулярно очищати як зовні, так і всередині (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ), суворо дотримуючись

вказівок у посібнику з технічного обслуговування.

• Недотримання правил очищення пристрою, а також заміни та очищення фільтрів може призвести до ризику пожежі.
• Категорично забороняється готувати їжу безпосередньо над полум'ям під витяжкою.
• Для заміни лампи використовуйте лише тип лампи, зазначений у розділі "Технічне обслуговування/Заміна ламп" цього посібника.

Використання відкритого полум'я пошкоджує фільтри та може спричинити пожежу, тому його слід уникати за будь-яких обставин.

Смажені продукти слід готувати під контролем, щоб олія не перегрівалася і не зайнялася.

ОБЕРЕЖНО: Доступні частини витяжки можуть нагріватися під час використання з варильною поверхнею.

• Не підключайте прилад до електричної мережі, поки монтаж повністю не завершено.
• Щодо технічних заходів та заходів безпеки, яких слід вжити для відведення диму, важливо суворо дотримуватися правил, встановлених місцевими органами влади.
• Система повітроводів цього приладу не може бути підключена до інших існуючих систем вентиляції, які використовуються для будь-яких інших цілей, наприклад, для відведення диму від приладів, що працюють на газі або інших видах палива.
• Не використовуйте та не експлуатуйте витяжку без правильно встановлених ламп, через можливий ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановлених решіток.
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це не вказано спеціально.
• Використовуйте лише кріпильні гвинти, що постачаються з приладом, для встановлення, або, якщо вони не надані, придбайте правильний тип гвинтів.
• Використовуйте правильну довжину гвинтів, зазначену в Інструкції з монтажу.
• У разі сумнівів зверніться до авторизованого сервісного центру або кваліфікованого фахівця.

УВАГА!

• Недотримання цих інструкцій щодо встановлення гвинтів або кріпильних пристроїв може призвести до ризику ураження електричним струмом.
• Не використовуйте прилад з програматором, таймером, дистанційним керуванням або будь-яким іншим пристроєм, що вмикається автоматично.

Цей прилад класифікується відповідно до Європейської директиви 2012/19/EC щодо відходів електричного та електронного обладнання (WEEE).

Забезпечуючи належну утилізацію цього продукту, ви допомагаєте запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які можуть виникнути через неправильне поводження з відходами.

Символ на продукті або в документах, що супроводжують продукт, вказує на те, що цей прилад не можна утилізувати як побутові відходи.

Натомість його слід здати до відповідного пункту збору для переробки електричного та електронного обладнання.

Утилізація повинна здійснюватися відповідно до місцевих екологічних норм щодо утилізації відходів.

Для отримання більш детальної інформації про обробку, відновлення та переробку цього продукту, зверніться до місцевого відділу, служби утилізації побутових відходів або магазину, де ви придбали продукт.

Прилад спроектований, випробуваний і виготовлений відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на навколишнє середовище: Увімкніть витяжку на мінімальній швидкості, коли починаєте готувати, і залиште її працювати ще кілька хвилин після завершення. Збільшуйте швидкість лише у разі великої кількості диму або пари, а високі швидкості використовуйте лише в екстремальних ситуаціях. Замінюйте вугільний фільтр (фільтри) за потреби, щоб підтримувати хорошу ефективність зменшення запахів. Очищуйте жировий фільтр (фільтри) за потреби, щоб підтримувати хорошу ефективність. Використовуйте більший діаметр повітроводу, зазначений у цьому посібнику, для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка виготовлена для використання у витяжному режимі з відведенням повітря назовні або у фільтрувальному режимі з внутрішньою рециркуляцією.

Витяжний режим

Витяжка постачається з верхнім повітровипускним отвором B для відведення диму назовні (витяжна труба та кріпильні кронштейни не входять у комплект).

Увага! Якщо витяжка вже оснащена активним вугільним фільтром, його необхідно видалити.

Фільтрувальна версія

Якщо неможливо вивести дим і пари від приготування їжі назовні, можна використовувати витяжку у фільтрувальній версії, встановивши дефлектор F на димохід та один або кілька фільтрів з активованим вугіллям (залежно від моделі). Таким чином, дим і пари переробляються на кухні через верхні решітки H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити.

Моделі без двигуна працюють виключно у витяжному режимі і повинні бути підключені до зовнішнього витяжного агрегату (не входить у комплект).

Інструкції з підключення надаються разом із зовнішнім витяжним агрегатом.

Встановлення

Рис. 3

Мінімальна відстань між поверхнею, на якій стоять посуд на плиті, і нижньою частиною витяжки не повинна бути меншою за 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо інструкції з встановлення газової плити вказують більшу відстань, це слід враховувати.

Електричне підключення

Напруга в електричній мережі повинна відповідати напрузі, зазначеній на табличці з характеристиками, розташованій усередині витяжки. Якщо витяжка має вилку, підключіть її до розетки, що відповідає чинним нормам, у доступному місці навіть після встановлення. Якщо вилка відсутня (пряме підключення до мережі) або розетка не знаходиться в доступному місці після встановлення, встановіть двополюсний вимикач, що відповідає нормам, який забезпечує повне відключення від мережі в умовах категорії перенапруги II, згідно з правилами встановлення.

УВАГА!

Перед повторним підключенням витяжки до електромережі перевірте її роботу та переконайтеся, що мережевий кабель встановлено правильно.

Монтаж

Витяжка постачається з кріпильними гачками, придатними для більшості стін/стель. Однак необхідно, щоб кваліфікований фахівець виконав її встановлення. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Функціонування

Витяжка оснащена панеллю керування з регулятором швидкості всмоктування та перемикачем для увімкнення освітлення варильної поверхні.

Технічне обслуговування

Очищення

Для очищення використовуйте вологу ганчірку, змочену нейтральними рідкими мийними засобами. Уникайте використання засобів, що містять абразивні речовини. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Вловлює частинки жиру, що утворюються під час приготування їжі.

Жировий фільтр слід очищати один раз на місяць неагресивними мийними засобами. Фільтр можна мити вручну або в посудомийній машині при низькій температурі та короткому циклі.

Металевий жировий фільтр може втратити колір після прання в посудомийній машині, але його фільтрувальні властивості не змінюються.

Щоб зняти жировий фільтр, потягніть за пружинну ручку фіксатора.

Фільтр з активованим вугіллям (тільки для версії з фільтрацією)

Рис. 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Насичення вугільного фільтра відбувається через більш-менш тривалий час використання, залежно від типу приготування та регулярності очищення жирового фільтра. У будь-якому випадку необхідно замінювати картридж не рідше ніж кожні 4 рази.

Не можна прати або відновлювати.

Зніміть жирові фільтри.

Встановіть фільтри кришки двигуна.

Переконайтеся, що транспортні болти R відповідають отворам S; потім поверніть за годинниковою стрілкою до блокування.

Для демонтажу виконайте дії у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна ламп

Рис. 1

Вимкніть пристрій від електромережі;

Увага! Перед тим як торкатися ламп, переконайтеся, що вони холодні.

Щоб отримати доступ до ламп, зніміть кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю не більше 3 Вт, тип E14. Для отримання додаткової інформації зверніться до вкладеного аркуша "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перевірте, чи лампи встановлені правильно на свої місця, перш ніж викликати сервісну службу.

Тільки для деяких моделей:

Як опція, буде надано клапан зворотного потоку диму для встановлення. Якщо умови встановлення цього вимагають (наприклад, якщо немає жодного захисту від випадкового проникнення повітря ззовні всередину), вставте клапан у передбачене гніздо всередині з'єднання витяжного отвору перед встановленням витяжної труби.

Ми знімаємо з себе відповідальність за будь-які пошкодження, що виникають внаслідок неправильного використання або встановлення, які не відповідають інструкціям, наведеним у цьому посібнику. Пристрій призначений для видалення парів і запахів і спроектований виключно для побутового використання.

Примітка: Технічні характеристики, зазначені зірочкою (*), стосуються додаткових аксесуарів, які доступні лише для певних моделей, або аксесуарів, які не постачаються.

Попередження

• Перед виконанням будь-яких процедур очищення або технічного обслуговування від'єднайте пристрій від електромережі, вийнявши вилку з розетки або вимкнувши електричне живлення. Для всіх робіт з монтажу та обслуговування використовуйте захисні рукавички. Цей пристрій може використовуватися дітьми віком від 8 років і старше та особами з обмеженими фізичними, сенсорними або розумовими можливостями або з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та розуміють пов'язані з цим ризики. Не дозволяйте дітям гратися з пристроєм. Очищення та технічне обслуговування не повинні виконуватися дітьми без нагляду.
• Якщо в приміщенні, де працює витяжка, також є пристрої, що працюють на газі або іншому паливі, необхідно завжди забезпечувати достатню вентиляцію. Витяжку слід регулярно чистити, як

Зовнішні так само, як і внутрішні (принаймні один раз на місяць), у будь-якому разі приділіть велику увагу інструкціям з обслуговування, наведеним у цьому посібнику. Неналежне обслуговування витяжки та заміна фільтрів можуть призвести до пожежі. - Суворо забороняється готувати на відкритому полум'ї (фламбе) під витяжкою. - Замінюйте лампи лише на лампи того самого типу (див. розділ Технічне обслуговування/заміна ламп у цьому посібнику). Використання відкритого полум'я пошкоджує фільтри та може спричинити пожежу, тому цього слід уникати. Смаження слід виконувати під наглядом, щоб уникнути займання через перегрів олії. УВАГА: Коли витяжка працює, поверхні витяжки можуть бути гарячими. Не під'єднуйте пристрій до електричної мережі, поки не завершено встановлення. - Необхідно дотримуватися всіх чинних місцевих норм щодо технічних заходів та заходів безпеки для відведення диму. Повітря, що виводиться, не повинно спрямовуватися в димохід, який використовується для відведення диму від пристроїв, що працюють на газі або інших видах палива. Не використовуйте витяжку без належно встановлених фільтрів, оскільки це може становити небезпеку ураження електричним струмом. Не використовуйте витяжку, якщо вона не належно встановлена! Не використовуйте витяжку як опору, якщо це не зазначено в посібнику. Використовуйте лише кріпильні елементи, що додаються

з пристроєм для встановлення, або, якщо вони не надаються, придбайте гвинти відповідного типу.

Використовуйте правильний розмір гвинтів, як зазначено в інструкціях зі встановлення. - У разі сумнівів зверніться до дилера або уповноваженого сервісного центру.

ОБЕРЕЖНО!

Якщо встановлення витяжки виконано неналежним чином, можуть виникнути небезпеки ураження електричним струмом. Не використовуйте її з таймером, програмованим пристроєм або будь-яким іншим пристроєм, що вмикається автоматично.

Цей пристрій відповідає європейській директиві 2012/19/EC щодо відходів електричного та електронного обладнання (WEEE).

Правильно утилізуючи цей виріб, ви допоможете запобігти негативним наслідкам для довкілля та здоров'я людей, які можуть виникнути через неналежне поводження з цим виробом як з відходами.

Символ на виробі або в документах, що супроводжують виріб, вказує, що цей пристрій не можна утилізувати як звичайні побутові відходи. Його слід здавати до відповідного пункту збору для переробки електричного та електронного обладнання. Утилізація повинна здійснюватися з дотриманням місцевого законодавства щодо утилізації відходів.

Ця інструкція стосується обробки, обслуговування та утилізації цього виробу. Будь ласка, зв'яжіться з відповідним місцевим органом влади, місцевою службою утилізації побутових відходів або магазином, де ви придбали цей виріб.

Виріб спроектовано, виготовлено та зібрано відповідно до:

Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо захисту навколишнього середовища: Увімкніть витяжку на мінімальну швидкість, коли починаєте готувати, і залиште її працювати ще кілька хвилин після закінчення приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари. Активуйте прискорену швидкість лише в екстремальних ситуаціях. Замінюйте вугільний фільтр, коли це необхідно

щоб підтримувати хорошу продуктивність витяжки. Регулярно чистіть жировий фільтр, щоб підтримувати хорошу продуктивність фільтра. Використовуйте максимальний діаметр витяжної труби, зазначений у цьому посібнику, щоб оптимізувати продуктивність і зменшити шум.

Використання

Витяжку сконструйовано таким чином, щоб її можна було використовувати як у режимі витяжки (з відведенням повітря назовні), так і як фільтрувальну витяжку з внутрішньою рециркуляцією.

Режим витяжки

Витяжка має у верхній частині вихід для відведення диму назовні (вентиляційний отвір і кріпильні елементи додаються).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Режим фільтрації

Якщо немає можливості відводити дим і пару з кухні назовні, використовується витяжка фільтрувального типу. Встановіть вугільний фільтр (залежно від моделі) на витяжку та один додатковий вугільний фільтр. Дим і пара рециркулюють через внутрішній контур H.

Увага! Якщо витяжка постачається з вугільним фільтром, його необхідно встановити.

Комплектуючі для витяжки можуть бути придбані окремо для режиму витяжки, і ви можете підключити їх до внутрішньої витяжної системи (якщо вона є).

Інструкції з підключення надаються разом з витяжним комплектом.

Встановлення

Електричне підключення повинно виконуватися кваліфікованим персоналом відповідно до чинних норм. Напруга живлення має відповідати значенню, зазначеному на табличці з технічними даними (50 Гц / 220-240 В).

Якщо виявлено пошкодження кабелю живлення, його необхідно замінити. Забороняється використовувати пристрій із пошкодженим кабелем.

Електричне підключення

Напруга мережі повинна відповідати значенню, зазначеному на табличці з технічними даними, розташованій на внутрішній стороні пристрою. Якщо пристрій оснащений вилкою, під'єднуйте його до розетки з заземленням відповідно до чинних правил. Переконайтеся, що розетка доступна після встановлення.

і після встановлення. Якщо вилка (з'єднана з кабелем) не передбачена або не підходить, встановіть двополюсний вимикач, щоб забезпечити повне від'єднання від мережі в умовах перенапруги категорії III, відповідно до правил встановлення.

ПОПЕРЕДЖЕННЯ!

Перед підключенням пристрою до електричної мережі та перевіркою його роботи, переконайтеся, що кабель живлення правильно під'єднаний.

Встановлення

Пристрій містить елементи кріплення для захисту від перекидання у випадках можливих навантажень/вібрацій. Рекомендується звернутися до кваліфікованого фахівця для встановлення відповідно до типу стіни/підлоги. Стіна/підлога повинні бути достатньо міцними, щоб витримати вагу пристрою. Не встановлюйте пристрій на легкі або порожнисті стіни. Кріплення має виконуватися з використанням відповідних матеріалів.

Експлуатація

Пристрій оснащений панеллю керування, яка дозволяє регулювати швидкість вентилятора та вимикачем освітлення для керування освітленням у робочій зоні.

Технічне обслуговування

Очищення

Для очищення використовуйте ТІЛЬКИ вологу ганчірку або нейтральні миючі засоби. НЕ ВИКОРИСТОВУЙТЕ АБРАЗИВНІ ЗАСОБИ АБО РОЗЧИННИКИ!

Атoруйте тn XpоaN 1еавтикwv МЕОwV. МH ХРНΣΙΜΟΝΟΙΕΙΤΕ ААКООΛА!

Фільтр для жирів

Рис. 1

Стримує запахи, що виходять з витяжки.

Перш ніж чистити, вимкніть пристрій і витягніть вилку з розетки, або вимкніть запобіжник. Використовуючи витяжку, переконайтеся, що вона працює належним чином. Фільтр для жирів слід чистити регулярно, щоб уникнути ризику пожежі.

Щоб зняти фільтр для жирів, натисніть на ручку.

Вугільний фільтр (тільки для режиму фільтрації) - Рис. 2

Затримує запахи, що виходять з витяжки.

Заміна вугільного фільтра здійснюється рідше, ніж очищення фільтра для жирів. Періодичність заміни залежить від типу витяжки та частоти очищення фільтра для жирів. У будь-якому випадку необхідно замінювати вугільний фільтр кожні 3-4 місяці.

Вугільний фільтр не можна мити або відновлювати. Замініть фільтр для жирів.

Встановіть фільтри згідно з інструкцією.

Переконайтеся, що всі частини правильно встановлені, і поверніть у робоче положення до клацання.

Для зовнішнього використання дотримуйтесь інструкцій.

Замініть фільтри для жирів.

Заміна ламп - Рис. 1

Це пристрій для витяжки повітря. Продовжуйте! Перевірте, чи правильно встановлено всі деталі.

Щоб бути впевненим у роботі, натисніть кнопку A. Відновіть режим роботи.

Використовуйте світлодіодні лампи E14 потужністю до 3 Вт. Для отримання додаткової інформації зверніться до посібника "ILCOS D" (додаткова опція "1d") перед встановленням. Щоб уникнути несправностей, перевірте правильність встановлення ламп та їх контактів. Зверніться до технічної допомоги.

Тільки оригінальні продукти:

Як додатковий аксесуар, доступний зворотний клапан. Якщо виявлено несправність (наприклад, недостатній захист від зворотного потоку повітря), встановіть відповідний з'єднувач входу повітря перед встановленням витяжки.

Уважно дотримуйтесь інструкцій у цьому посібнику. Виробник не несе відповідальності за будь-які несправності, пошкодження або пожежі, що виникли внаслідок недотримання інструкцій. Витяжка призначена для видалення кухонних запахів і пари, що утворюються під час приготування їжі, і призначена лише для приватного використання.

Примітка: Компоненти, позначені символом (^*), є спеціальними аксесуарами, які постачаються лише з деякими моделями або є додатковими аксесуарами, які потрібно придбати окремо.

Попередження

Перед будь-яким обслуговуванням або чищенням завжди від'єднуйте витяжку від електромережі, витягнувши штепсель або вимкнувши головний вимикач. Завжди використовуйте захисні рукавички під час встановлення та обслуговування. Прилад не призначений для використання дітьми віком до 8 років або особами з обмеженими фізичними, сенсорними чи розумовими можливостями, або особами без досвіду та знань, якщо вони не перебувають під наглядом або не отримали інструкцій від відповідальної особи. Діти не повинні залишатися без нагляду, щоб запобігти іграм з приладом. Чищення та обслуговування не повинні виконуватися дітьми без нагляду. Приміщення має бути добре провітрюваним, коли витяжка використовується разом з іншими приладами, що працюють на газі або інших видах палива. Витяжку слід регулярно чистити як зсередини, так і ззовні (ЩОНАЙМЕНШЕ ОДИН РАЗ НА МІСЯЦЬ), дотримуючись інструкцій з догляду. Недотримання правил чищення витяжки та заміни/чищення фільтрів може призвести до пожежі. Суворо заборонено фламбувати їжу під витяжкою. Використовуйте лише тип ламп, зазначений у цьому посібнику в розділі

Обслуговування/Заміна лампи, коли лампу потрібно замінити.

Відкритий вогонь пошкоджує фільтри і може спричинити пожежу, тому його слід уникати в будь-якому випадку.

Приготування у фритюрі повинно відбуватися під наглядом, щоб уникнути займання перегрітої олії.

ПОПЕРЕДЖЕННЯ: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися.

• Не підключайте прилад до електромережі, поки встановлення не буде повністю завершено.
• Щодо технічних норм і заходів безпеки, яких слід дотримуватися для відведення витяжного повітря, необхідно суворо дотримуватися норм, виданих місцевими органами влади.
• Витяжне повітря не можна відводити в димохід, який використовується для відведення димових газів від приладів, що працюють на газі або будь-якому іншому виді палива.
• Ніколи не використовуйте та не залишайте витяжку без правильно встановлених ламп, щоб уникнути ризику ураження електричним струмом.
• Витяжку ніколи не можна використовувати без правильно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як поверхню для розміщення предметів, якщо це не вказано явно.
• Використовуйте лише надані кріпильні гвинти або придбайте гвинти правильного типу.
• Використовуйте гвинти правильної довжини відповідно до інструкцій у посібнику зі встановлення. У разі сумнівів звертайтеся до сервісного центру або кваліфікованого персоналу.

ПОПЕРЕДЖЕННЯ!

• Якщо гвинти та кріпильні пристрої не встановлені відповідно до цих інструкцій, можуть виникнути електричні ризики.
• Не використовуйте з окремим програмуючим пристроєм, таймером, пультом дистанційного керування або будь-яким іншим пристроєм, що активується автоматично.

Цей виріб марковано згідно з Директивою ЄС 2012/19/EC щодо відходів електричного та електронного обладнання (WEEE).

Забезпечуючи правильну утилізацію цього виробу, ви допомагаєте запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які можуть виникнути в разі неправильного поводження з виробом.

Символ

або в супровідній документації,

вказує на те, що цей виріб не можна утилізувати як звичайні побутові відходи. Його слід здати до

відповідного пункту збору для переробки електричного та електронного обладнання. Виріб необхідно утилізувати відповідно до місцевих екологічних норм щодо поводження з відходами.

Для отримання додаткової інформації щодо поводження, переробки та повторного використання цього виробу, зверніться до місцевих органів влади, служби збору відходів або магазину, де було придбано виріб.

Прилад розроблений, випробуваний і виготовлений відповідно до:

Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильного використання для зменшення впливу на довкілля: Увімкніть витяжку на мінімальній швидкості, коли починаєте готувати, і залиште її працювати на кілька хвилин після завершення. Збільшуйте швидкість лише за наявності великої кількості диму та пари, і використовуйте підвищену швидкість лише в крайніх випадках. Замінюйте вугільний фільтр (фільтри) за потреби, щоб зберегти гарний запах та ефективність. Очищуйте жировий фільтр за потреби, щоб зберегти його ефективність. Використовуйте максимальний діаметр вентиляційної системи, як зазначено в цьому посібнику, для підвищення ефективності та зменшення шуму.

Використання

Витяжка призначена для використання у режимі відведення повітря назовні або у режимі фільтрації з внутрішньою рециркуляцією.

Режим відведення

Витяжка оснащена верхнім випускним отвором B для відведення кухонних випарів назовні (відвідний патрубок та кріпильні скоби не входять до комплекту).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Режим фільтрації

Якщо відведення повітря назовні неможливе, витяжку можна використовувати в режимі фільтрації: встановіть дефлектор F на димохід та один або кілька вугільних фільтрів. Кухонні випари та пара очищуються і повертаються в приміщення через верхню решітку H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед початком експлуатації.

Моделі без витяжного двигуна працюють лише в режимі відведення і повинні бути підключені до окремого витяжного пристрою (не входить до комплекту).

Інструкції з підключення додаються до зовнішнього витяжного блоку.

Встановлення

Рис. 3

Мінімальна допустима відстань між опорною поверхнею посуду на варильній поверхні та нижнім краєм витяжки становить 50 см для електричної плити та 65 см для газової плити або комбінованої газової поверхні.

Якщо інструкції до варильної поверхні вказують більшу відстань, її слід дотримуватися.

Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці з технічними даними всередині витяжки. Якщо витяжка оснащена штепсельною вилкою, її слід підключати до легкодоступної розетки, яка відповідає чинним нормам. Якщо витяжка не має штепсельної вилки (пряме підключення до мережі) або розетка розташована у важкодоступному місці, необхідно встановити сертифікований двополюсний вимикач, який забезпечує повне від'єднання від мережі в умовах перенапруги категорії III, згідно з правилами встановлення.

УВАГА!

Перед підключенням витяжки до мережі переконайтеся, що вона працює належним чином і правильно встановлена.

Монтаж

Витяжка оснащена кріпильними дюбелями, які підходять для більшості типів стін/стель. У будь-якому випадку необхідно проконсультуватися з кваліфікованим фахівцем, щоб переконатися, що матеріали підходять для конкретного типу стіни/стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Витяжка оснащена панеллю керування з регулятором швидкості та вимикачем для освітлення варильної поверхні.

Обслуговування

Очищення

Використовуйте лише ганчірку, змочену нейтральними миючими засобами, для чищення. Не використовуйте жодних інструментів або приладів для чищення!

Уникайте продуктів, що містять абразивні речовини. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Він вбирає жирові частинки, що утворюються під час приготування їжі.

Фільтр слід чистити раз на місяць м'яким миючим засобом, вручну або в посудомийній машині, при низькій температурі та короткій програмі.

При митті в посудомийній машині металевий жировий фільтр може знебарвитися, що жодним чином не впливає на його здатність вбирати жир.

Щоб зняти фільтр, потягніть за ручку, яка від'єднується за допомогою пружини.

Вугільний фільтр (стосується лише версії з фільтром)

Рис. 2

Вугільний фільтр вбирає неприємні запахи, що виникають під час приготування їжі.

Вугільний фільтр втрачає свої властивості через більш-менш тривалий період часу залежно від інтенсивності використання витяжки, типу приготування їжі та регулярності чищення жирових фільтрів. У будь-якому випадку необхідно замінювати вугільний фільтр принаймні кожні 4 місяці.

Фільтр НЕ можна чистити або використовувати повторно.

Зніміть жирові фільтри.

Встановіть фільтри, які закривають двигун.

Переконайтеся, що виступи R на повітропроводі збігаються з прорізами S, потім поверніть за годинниковою стрілкою, доки фільтр не зафіксується.

Для демонтажу виконуйте інструкції у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна ламп

Рис. 1

Від'єднайте пристрій від електромережі.

Попередження! Перш ніж торкатися ламп, переконайтеся, що вони охололи.

Зніміть кришку A, щоб отримати доступ до відсіку з лампами.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю не більше 3 Вт з цоколем E14. Для отримання додаткових деталей зверніться до брошури "IL COS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перш ніж звертатися до технічної служби, перевірте, чи лампи правильно вкручені у свої гнізда.

ТІЛЬКИ для деяких моделей:

Як додаткова приналежність постачається зворотний клапан для диму, який потрібно встановити. Якщо це необхідно через умови встановлення (наприклад, відсутність захисту від випадкового протягу ззовні), встановіть його у відповідне місце у з'єднанні для випуску повітря перед встановленням димохідного патрубка.

Уважно дотримуйтесь інструкцій. Виробник не несе відповідальності за незручності, пошкодження або пожежі, спричинені недотриманням інструкцій. Витяжка призначена для всмоктування диму та пари і лише для побутового використання.

Примітка: Деталі, позначені символом (^*), є додатковим обладнанням, яке постачається лише в деяких моделях, або їх потрібно придбати окремо.

Інформація з техніки безпеки

• Перед початком будь-яких монтажних робіт пристрій необхідно від'єднати від електричної мережі, витягнувши з'єднувальний кабель або вимкнувши живлення головним вимикачем у квартирі.
• Під час усіх монтажних та сервісних робіт використовуйте захисні рукавички.
• Діти віком від 8 років та особи з обмеженими фізичними, сенсорними чи розумовими можливостями або з недостатнім досвідом і знаннями можуть користуватися цим пристроєм, якщо за їхніми діями наглядають або якщо їм надано інструкції щодо безпечного використання пристрою, і вони розуміють можливі небезпеки.
• Слідкуйте, щоб діти не гралися з пристроєм.
• Діти не повинні чистити пристрій або виконувати роботи з технічного обслуговування без нагляду. Приміщення завжди має добре провітрюватися, коли витяжка використовується одночасно з пристроями, що працюють на газі або інших видах палива.
• Витяжку необхідно регулярно чистити зсередини та ззовні (ЩОНАЙМЕНШЕ РАЗ НА МІСЯЦЬ), дотримуючись рекомендацій цієї інструкції з експлуатації.
• Недотримання правил чищення витяжки, заміни та чищення фільтрів може призвести до пожежі.
• Категорично забороняється фламбувати під витяжкою. Використовуйте лише лампи,

зазначені в інструкції з обслуговування/заміни ламп.

Використання відкритого вогню пошкоджує фільтри та може спричинити пожежу, тому цього слід уникати в будь-якому випадку.

Не залишайте їжу, що готується, без нагляду, щоб розігріта олія не зайнялася.

УВАГА: Відкриті частини витяжки можуть нагріватися під час роботи варильної поверхні.

• Не під'єднуйте пристрій до електричної мережі, доки монтаж повністю не завершено.
• Ретельно дотримуйтесь технічних та протипожежних норм щодо видалення диму, встановлених місцевими органами влади.
• Витяжне повітря не можна відводити в димохід пристроїв, що працюють на газі чи інших видах палива.
• Не вмикайте витяжку, якщо лампа не встановлена на місці або встановлена неправильно, оскільки це може призвести до ураження електричним струмом.
• Ніколи не використовуйте витяжку, якщо її сітка не встановлена належним чином!
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це не вказано окремо.
• Використовуйте лише гвинти для кріплення, що входять до комплекту, або придбайте відповідні гвинти, якщо їх немає в комплекті. Використовуйте гвинти правильної довжини відповідно до інструкції з монтажу.
• У разі незрозумілих ситуацій зверніться до технічної підтримки або відповідного фахівця.

ПОПЕРЕДЖЕННЯ!

• Неправильне встановлення кріпильних гвинтів та пристроїв може вплинути на електричну безпеку.
• Не використовуйте з програмованим пристроєм, таймером, окремим пультом дистанційного керування або будь-яким пристроєм, що активується автоматично.

Цей пристрій виготовлено відповідно до Директиви ЄС 2012/19/EC щодо відходів електричного та електронного обладнання (WEEE). Правильно утилізуючи пристрій, користувач може запобігти можливим шкідливим наслідкам для довкілля та здоров'я людей.

Маркування на виробі або в документації до нього вказує, що цей виріб не можна утилізувати разом із побутовими відходами, і його необхідно здати до пункту переробки електричного та електронного обладнання. Пристрій слід утилізувати відповідно до місцевих правил поводження з відходами. Якщо вам потрібна додаткова інформація

щодо поводження з пристроєм, його повернення та переробки, зверніться до місцевих органів влади, служби утилізації відходів або магазину, де було придбано виріб.

Обладнання спроектовано, випробувано та виготовлено відповідно до наступних стандартів:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на довкілля: Увімкніть витяжку на мінімальну швидкість, коли починаєте готувати, і залиште її увімкненою на кілька хвилин після приготування. Збільшуйте швидкість лише за наявності великої кількості диму або пари, і використовуйте посилену швидкість лише за особливої потреби. Замінюйте вугільні фільтри, щоб підтримувати хорошу ефективність видалення запахів. Очищуйте жирові фільтри, щоб підтримувати хорошу ефективність фільтрації жиру. Використовуйте максимальний діаметр повітроводу, зазначений у цьому посібнику, для підвищення ефективності та зменшення шуму.

Використання

Вентилятор призначений для використання або у версії з витяжкою із зовнішнім відведенням повітря, або у версії з фільтром, що рециркулює повітря в приміщенні.

Версія з витяжкою

Вентилятор оснащений верхнім випускним отвором B, через який дим виводиться назовні (випускні комплекти та кріпильні стрічки не входять до комплекту постачання).

Увага! Якщо у вентиляторі є вугільний фільтр, його необхідно видалити.

Версія з фільтром

Якщо неможливо видалити дим і пару назовні, вентилятор можна використовувати у версії з фільтром, встановивши у витяжний канал повітропровід F та один або кілька вугільних фільтрів (залежно від моделі); дим і пара рециркулюють через верхню решітку H.

Увага! Якщо у вентиляторі немає вугільного фільтра, його необхідно замовити та встановити перед використанням вентилятора.

Моделі, що працюють без витяжного двигуна, працюють лише у версії з витяжкою і повинні бути підключені до центральної системи витяжки (не входить до комплекту постачання).

Інструкції з підключення додаються до додаткового обладнання.

Встановлення

Рисунок 3

Мінімальна відстань між поверхнею варильної поверхні та нижньою частиною витяжки повинна становити не менше 50 см для електричних плит і 65 см для газових та комбінованих плит.

Якщо в інструкціях з експлуатації газової плити вказано більшу відстань, це необхідно враховувати.

Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці з технічними даними всередині вентилятора. Якщо прилад має вилку, підключіть вентилятор до розетки, що відповідає чинним нормам, яка розташована в місці, доступному після встановлення. Якщо прилад не має вилки (пряме підключення до мережі) або вилка не знаходиться в місці, доступному після встановлення, використовуйте двополюсний вимикач, що відповідає нормам, який забезпечує повне від'єднання приладу від електричної мережі. Якщо категорія перенапруги III, відповідно до правил встановлення.

УВАГА!

Завжди перевіряйте, що мережевий кабель встановлено правильно, перш ніж під'єднувати вентилятор до електричної мережі та перевіряти, що він працює належним чином.

Встановлення

Вентилятор оснащений кріпильними дюбелями, які підходять для більшості настінних і стельових моделей. Однак необхідно викликати фахівця, щоб перевірити придатність матеріалів для настінної та стельової моделі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу вентилятора.

Робота

Витяжка оснащена панеллю керування, з якої можна регулювати швидкість всмоктування та вмикати освітлення, яке освітлює варильну поверхню.

Обслуговування

Очищення

Для очищення використовуйте ТІЛЬКИ ганчірку, змочену нейтральними миючими засобами. НЕ ВИКОРИСТОВУЙТЕ

ДЛЯ ОЧИЩЕННЯ ІНСТРУМЕНТИ АБО ПРИЛАДДЯ!

Уникайте використання абразивних засобів. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рисунок 1

Він затримує жирові частинки, що утворюються під час приготування їжі.

Жировий фільтр необхідно чистити раз на місяць м'яким миючим засобом, вручну або в посудомийній машині при низькій температурі та короткій програмі.

Металевий жировий фільтр може потьмяніти в посудомийній машині, але це не впливає на його фільтрувальну здатність.

Жировий фільтр знімається, потягнувши за пружинну ручку.

Вугільний фільтр (тільки для версій з фільтром)

Малюнок 2

Поглинає неприємні запахи, що виникають під час приготування їжі.

Насичення вугільного фільтра відбувається після тривалого використання, залежно від типу кухні та частоти очищення жирового фільтра. У будь-якому випадку фільтр потрібно замінювати не рідше ніж кожні чотири місяці.

Його не можна мити або використовувати повторно.

Зніміть жировий фільтр.

Встановіть фільтри на двигун.

Переконайтеся, що болти R на кронштейні збігаються з отворами S, потім затягніть їх за годинниковою стрілкою або

Демонтаж виконується у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна ламп

Малюнок 1

Від'єднайте пристрій від електромережі.

Увага! Перш ніж торкатися ламп, переконайтеся, що вони не гарячі.

Зніміть кришку A, щоб отримати доступ до ламп.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю не більше 3 Вт з цоколем E14.

Якщо вам потрібна додаткова інформація, прочитайте доданий буклет "ILCOS D" (розташування буквено-цифрового коду вказано як "1d").

Якщо освітлення не працює, перевірте, чи лампи встановлені правильно, перш ніж звертатися до технічної підтримки.

Не для всіх продуктів:

Зворотний клапан для диму постачається як додаткове приладдя. Якщо умови встановлення вимагають його використання (наприклад, якщо відсутній захист від проникнення зовнішніх повітряних потоків), зворотний клапан необхідно встановити всередину з'єднувача витяжки перед встановленням димоходу.

Інструкції в цьому посібнику слід ретельно дотримуватися. Виробник не несе відповідальності за будь-які нещасні випадки, пошкодження або пожежі, що виникли внаслідок недотримання інструкцій з безпеки, наведених у цьому посібнику. Вентилятор призначений для видалення диму та пари під час приготування їжі і лише для побутового використання.

Примітка: Деталі, позначені "(*)", є або додатковим обладнанням, яке постачається лише з деякими моделями, або деталями, які можна придбати окремо.

Попередження

• Перед будь-яким технічним обслуговуванням або чищенням витяжки від'єднайте її від електромережі, витягнувши штепсель або вимкнувши живлення в усьому будинку.
• Під час встановлення та обслуговування завжди використовуйте робочі рукавички.
• Цей пристрій можуть використовувати діти віком від 8 років та особи з обмеженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та розуміють пов'язані з цим ризики. Слідкуйте, щоб діти не гралися з пристроєм.
• Чищення та технічне обслуговування не повинні виконувати діти без нагляду.
• Приміщення буде достатньо вентильованим, якщо витяжка використовується разом з іншими приладами, що спалюють газ або інше паливо.
• Витяжку слід часто чистити як зсередини, так і ззовні (НЕ РІДШЕ ОДНОГО РАЗУ НА МІСЯЦЬ), дотримуючись інформації, наведеної в інструкції з експлуатації та посібнику з обслуговування.
• Недотримання вказівок щодо очищення, заміни та чищення фільтрів може призвести до пожежі.
• Категорично заборонено готувати фламбе

під витяжкою.

• Використовуйте лише лампи того ж типу, що зазначені в розділі технічного обслуговування/заміни ламп в інструкції, при заміні лампи.

Відкритий вогонь може пошкодити фільтри та спричинити пожежу, тому його слід завжди уникати.

Під час смаження у фритюрі слід стежити, щоб олія не перегрівалася і не зайнялася.

УВАГА: Доступні частини витяжки можуть нагріватися під час роботи варильної поверхні.

• Не підключайте прилад до електромережі, поки не завершите встановлення.
• Щодо технічних розмірів і безпеки димоходу, суворо дотримуйтесь усіх місцевих норм і правил.
• Відпрацьоване повітря не можна відводити в димохід, який використовується для відведення продуктів згоряння від приладів, що працюють на газі або іншому паливі.
• Не використовуйте витяжку без лампи або з неправильно встановленою лампою, оскільки існує ризик ураження електричним струмом.

Не використовуйте витяжку з неправильно встановленою решіткою!

Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це прямо не зазначено.

• Використовуйте лише гвинти, що постачаються разом з приладом, для виконання монтажу, або, якщо вони не надаються, придбайте правильні гвинти.
• Використовуйте гвинти правильної довжини, зазначені в інструкції з монтажу.
• Будь ласка, зверніться до авторизованого сервісного центру або подібного кваліфікованого персоналу, якщо ви сумніваєтеся.

ЗВЕРНІТЬ УВАГУ!

• Неналежне встановлення гвинтів і кріпильних пристроїв відповідно до цих інструкцій може призвести до електричної небезпеки.
• Не використовуйте таймери, окремі пульти дистанційного керування або інші пристрої, що активуються автоматично.

Цей прилад марковано відповідно до Директиви ЄС 2012/19/EC про відходи електричного та електронного обладнання (WEEE). Забезпечуючи належну утилізацію цього продукту, користувач сприяє запобіганню можливим негативним наслідкам для довкілля та здоров'я.

Символ на продукті або в супровідних документах вказує, що цей продукт не можна утилізувати як звичайні побутові відходи, а слід здати до відповідного пункту прийому електричного та електронного обладнання. Продукт

слід утилізувати відповідно до місцевих норм щодо поводження з відходами. Для отримання додаткової інформації про обробку, утилізацію та переробку цього продукту зверніться до місцевого органу влади, служби збору побутових відходів або магазину, де ви придбали продукт.

Прилад розроблено, випробувано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнітна сумісність (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Поради щодо правильного використання для зменшення впливу на довкілля: вмикайте витяжку на мінімальній швидкості, коли починаєте готувати, і дайте їй попрацювати кілька хвилин після завершення приготування. Збільшуйте швидкість лише при великій кількості диму та пари, а турбо-режим використовуйте лише в екстремальних ситуаціях. Замінюйте вугільний фільтр, коли це необхідно, для підтримання оптимальної ефективності видалення запахів. Очищуйте жировий фільтр, коли це необхідно, для підтримання оптимальної ефективності жирового фільтра. Використовуйте максимальний діаметр повітроводу, зазначений в цій інструкції, для оптимізації ефективності та мінімізації шуму.

Спосіб використання

Витяжка призначена для використання з прямим відведенням повітря, коли відпрацьоване повітря виводиться назовні, або з рециркуляцією відпрацьованого повітря.

Пряме відведення

Витяжка оснащена верхнім повітровипускним отвором B для виведення відпрацьованого повітря назовні (повітровід і кріпильні стрічки не входять у комплект).

Примітка! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Режим фільтрації

Якщо немає можливості виводити дим і пару від приготування назовні, можна використовувати витяжку в режимі фільтрації, встановивши дефлектор F на димохід та один або кілька вугільних фільтрів (залежно від моделі). Таким чином дим і пара рециркулюють через верхню решітку H, і повітря виходить назад на кухню.

Примітка! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед використанням.

Моделі без всмоктувального двигуна працюють лише з прямим відведенням і повинні бути підключені до зовнішнього всмоктувального пристрою (не входить у комплект).

Інструкції з підключення постачаються разом із зовнішнім всмоктувальним пристроєм.

Встановлення

Рис. 3

Мінімальна відстань між варильною поверхнею та нижньою частиною витяжки повинна бути не менше 50 см для електричних плит і 65 см для газових та комбінованих варильних поверхонь.

Якщо інструкція з експлуатації газової плити передбачає більшу відстань, її необхідно дотримуватися.

Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці з технічними даними, розміщеній усередині витяжки. Якщо витяжка оснащена вилкою, її слід підключати до легкодоступної розетки, що відповідає чинним нормам. Розетка має бути легкодоступною і після встановлення. Якщо витяжка не оснащена вилкою (пряме підключення до мережі) або розетка недоступна після встановлення, необхідно встановити сертифікований двополюсний вимикач, який забезпечує повне від'єднання від мережі в умовах, що відповідають категорії перенапруги III, згідно з правилами встановлення.

УВАГА!

Перед підключенням електричного кола витяжки до мережі та перевіркою його працездатності завжди слід переконатися, що електричний кабель підключено правильно.

Монтаж

Витяжка оснащена кріпильними дюбелями, які підходять для більшості стін/стель. Однак необхідно, щоб кваліфікований фахівець перевірив, чи підходять ці матеріали для вашої стіни/стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функції

Витяжка оснащена панеллю керування з вибором швидкості вентилятора та вимикачем освітлення для підсвічування зони приготування.

Технічне обслуговування

Чищення

Для чищення використовуйте ТІЛЬКИ тканину, змочену нейтральним миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ІНСТРУМЕНТИ АБО ПРИЛАДИ ДЛЯ ЧИЩЕННЯ!

Уникайте використання абразивних або їдких засобів. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Видаліть частинки жиру.

Жировий фільтр слід очищати раз на місяць без використання агресивних миючих засобів, вручну або в посудомийній машині при низькій температурі та з коротким циклом.

При митті в посудомийній машині металевий жировий фільтр може втратити колір, але його фільтрувальні характеристики абсолютно не змінюються.

Щоб зняти жировий фільтр, потягніть за пружинну ручку.

Вугільний фільтр (тільки для режиму рециркуляції повітря)

Рис. 2

Затримує неприємні запахи від приготування їжі.

Вугільний фільтр необхідно замінювати кожні 4 місяці при середньому використанні витяжки, і частіше, якщо витяжка використовується інтенсивно.

Його НЕ можна мити або використовувати повторно.

Зніміть жирові фільтри.

Встановіть фільтри так, щоб вони закривали двигун.

Переконайтеся, що болти R на решітці фільтра збігаються з отворами S, поверніть за годинниковою стрілкою, поки решітка не зафіксується.

Для демонтажу фільтрів виконайте дії у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна лампочок

Рис. 1

Від'єднайте вентилятор від електромережі.

Примітка! Переконайтеся, що лампа охолола, перш ніж торкатися її.

Щоб отримати доступ до відсіку лампи, необхідно зняти кришку A.

Вийміть несправну лампу.

Використовуйте виключно світлодіодні лампи E14 3W. Для отримання додаткової інформації зверніться до брошури "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перевірте, чи правильно встановлені лампи, перш ніж звертатися по технічну допомогу.

ТІЛЬКИ в деяких моделях:

Як додаткове обладнання постачається зворотний клапан для диму. Якщо умови встановлення вимагають його використання (наприклад,

якщо відсутній захист від випадкового надходження зовнішнього повітря), встановіть клапан у спеціально відведеному місці всередині з'єднання для випуску повітря перед встановленням димоходу.

Будь ласка, дотримуйтесь усіх інструкцій у цьому посібнику. Виробник не несе відповідальності за будь-які несправності, пошкодження або пожежі, спричинені пристроєм, але внаслідок недотримання інструкцій у цьому посібнику. Витяжка призначена для видалення диму та пари від приготування їжі і може використовуватися лише для звичайного домашнього використання.

Примітка: Деталі, позначені символом () , є додатковим обладнанням, яке є лише в деяких моделях або постачається окремо.

Попередження

• Перед будь-яким втручанням, пов'язаним з чищенням та обслуговуванням, необхідно від'єднати пристрій від електромережі, витягнувши вилку або вимкнувши головний вимикач у будинку.
• Під час встановлення та обслуговування слід використовувати робочі рукавиці.
• Прилад можна використовувати дітям віком від 8 років і особам зі зниженими фізичними або розумовими здібностями, або з недостатнім досвідом і знаннями, лише якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання приладу та розуміють пов'язані з цим ризики.
• Необхідно стежити, щоб діти не гралися з зарядним пристроєм.
• Чищення та обслуговування не повинні виконуватися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію, якщо витяжка використовується одночасно з іншими приладами, що працюють на газі або інших видах палива.
• Витяжку слід чистити часто, як зсередини, так і ззовні (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ). У будь-якому випадку дотримуйтесь інструкцій з обслуговування.

Недотримання правил чищення витяжки та заміни/чищення фільтрів може призвести до пожежі. Суворо забороняється готувати їжу над відкритим вогнем під витяжкою.

• При заміні лампи використовуйте лише той тип лампи, який зазначено в розділі з обслуговування/заміни ламп.

Використання відкритого вогню шкідливе для фільтрів і може спричинити пожежу, тому цього слід уникати за будь-яку ціну.

Смаження у фритюрі повинно відбуватися під наглядом, щоб уникнути перегріву та займання олії.

ОБЕРЕЖНО! Коли варильна поверхня працює, доступні частини витяжки можуть бути дуже гарячими.

• Що стосується технічних та безпекових правил відведення диму, необхідно ретельно дотримуватися місцевих нормативів.
• Відведене повітря не можна випускати в димохід, який використовується для відведення диму від приладів, що працюють на газі або інших видах палива.
• Не використовуйте та не залишайте витяжку без належно встановлених ламп, щоб уникнути ризику ураження електричним струмом.
• Ніколи не використовуйте витяжку без належно встановленої решітки!
• Поверхню нагрівача НІКОЛИ не можна використовувати як робочу поверхню, якщо це прямо не зазначено.
• Використовуйте лише гвинти, що входять до комплекту, для кріплення виробу під час встановлення. Якщо вони не входять до комплекту, придбайте гвинти відповідного типу.
• Використовуйте гвинти правильної довжини, як зазначено в інструкції з монтажу.
• У разі сумнівів зверніться до авторизованого сервісного центру або кваліфікованого фахівця.

ПОПЕРЕДЖЕННЯ!

• Якщо не встановити гвинти та кріпильні пристрої, як зазначено в інструкціях, може виникнути ризик електричних проблем.
• Не використовуйте разом з програмуючим пристроєм,

таймером, окремим пультом дистанційного керування або іншими пристроями, що активуються автоматично.

Цей пристрій марковано відповідно до Європейської директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE).

Електричне та електронне обладнання містить матеріали, компоненти та речовини, які можуть бути шкідливими для здоров'я людей та навколишнього середовища, якщо відпрацьоване електричне та електронне обладнання не утилізується належним чином.

Електричне та електронне обладнання марковане наведеним нижче

перекресленим сміттєвим баком. Цей символ означає, що електричне та електронне обладнання не можна утилізувати разом із несортованими побутовими відходами, а слід збирати окремо.

Усі муніципалітети створили системи збору, де електричне та електронне обладнання можна безкоштовно здавати на станції переробки та інші пункти збору, або його забирають безпосередньо з домогосподарств. Додаткову інформацію можна отримати в технічному відділі муніципалітету.

Продукт спроектовано, протестовано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Ємність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на навколишнє середовище: Увімкніть витяжку на найнижчій швидкості, коли починаєте готувати, і вимкніть її через кілька хвилин після закінчення приготування. Збільшуйте швидкість лише при сильному димі та парі. Використовуйте режим посилення лише за необхідності. Замінюйте вугільний фільтр (вугільні фільтри), коли це необхідно, щоб підтримувати ефективність витяжки. Очищуйте жировий фільтр (жирові фільтри), коли це необхідно, щоб підтримувати ефективність фільтрації. Використовуйте найбільший діаметр повітропроводу для оптимізації ефективності та зменшення шуму.

Використання

Витяжка призначена для використання у витяжному режимі з зовнішнім відведенням повітря або у фільтрувальному режимі з внутрішньою рециркуляцією.

Витяжний режим

Витяжка оснащена верхнім повітровипускним отвором B для відведення диму назовні (витяжна труба та кріпильна стрічка не входять у комплект).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Фільтрувальний режим

Якщо неможливо відвести дим і пару від приготування назовні, можна використовувати витяжку у фільтрувальному режимі, встановивши дефлектор F на димохід та один або кілька вугільних фільтрів (залежно від моделі); дим і пара потім рециркулюються на кухні через верхню решітку

H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед використанням.

Моделі з зовнішнім двигуном працюють лише у витяжному режимі і повинні бути підключені до зовнішнього витяжного пристрою (не входить у комплект).

Інструкція з підключення постачається разом із периферійним витяжним пристроєм.

Встановлення

Рис. 3

Мінімальна відстань між опорною поверхнею для посуду на плиті та нижньою частиною витяжки не повинна бути менше 50 см для електричних плит і не менше 65 см для газових плит або плит з комбінованим живленням (газ та електрика).

Якщо в інструкції до газової плити вказано більшу відстань, необхідно дотримуватися саме її.

Електричне підключення

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці з технічними даними всередині витяжки. Якщо витяжка оснащена виделкою, її слід підключати до легкодоступної розетки, що відповідає чинним стандартам. Розетка також має бути легкодоступною після встановлення. Якщо витяжка не оснащена виделкою (пряме підключення до електромережі) або якщо виделка знаходиться в місці, яке не є легкодоступним після встановлення, необхідно встановити двополюсний вимикач, що відповідає стандартам, який забезпечує повне від'єднання від мережі в умовах категорії перенапруги III та відповідно до правил електромонтажу.

УВАГА!

Перед підключенням витяжки до мережі та перевіркою її працездатності завжди переконайтеся, що мережевий кабель підключено правильно.

Монтаж

Витяжка оснащена кріпильними дюбелями, які підходять для більшості стель/стін. Однак важливо проконсультуватися з кваліфікованим фахівцем, щоб переконатися, що матеріали підходять для конкретного типу стіни/стелі. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Функціонування

Витяжка оснащена панеллю керування з можливістю регулювання потужності всмоктування та освітленням для підсвічування зони приготування.

Технічне обслуговування

Чищення

Для чищення використовуйте ЛИШЕ ганчірку, змочену нейтральними м'якими рідкими миючими засобами. НЕ ВИКОРИСТОВУЙТЕ ПАРОГЕНЕРАТОРИ АБО ІНШЕ ОБЛАДНАННЯ ДЛЯ ЧИЩЕННЯ.

Уникайте використання засобів, що містять абразивні речовини. НІКОЛИ НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Затримує жирові частинки, що утворюються під час приготування їжі.

Жировий фільтр слід чистити раз на місяць м'якими мийними засобами; фільтр також можна мити в посудомийній машині при низькій температурі та в короткому циклі миття.

При митті в посудомийній машині металевий жировий фільтр може змінити колір, але це не вплине на його фільтрувальні властивості.

Потягніть за пружинну ручку, щоб зняти жировий фільтр.

Вугільний фільтр (тільки для рециркуляційної версії)

Рис. 2

Фільтр поглинає запахи від приготування їжі.

Вугільний фільтр слід замінювати кожні 4 місяці, якщо витяжка використовується не інтенсивно, або частіше.

Вугільний фільтр НЕ можна мити або використовувати повторно.

Зніміть жирові фільтри.

Встановіть фільтри для закриття двигуна.

Переконайтеся, що виступи R на повітропроводі відповідають прорізам S, а потім поверніть за годинниковою стрілкою, поки не зафіксується.

Для демонтажу виконайте дії у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна ламп

Від'єднайте пристрій від електромережі.

Обережно! Переконайтеся, що лампи охололи, перш ніж торкатися їх.

Зніміть екран A, щоб отримати доступ до відсіку з лампами.

Замініть пошкоджену лампу.

Використовуйте лише лампи зі світлодіодами потужністю не більше 3 Вт, тип E14. Для отримання додаткових відомостей див. доданий лист "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перевірте, чи правильно вставлено лампу в патрон, перш ніж звертатися до сервісного центру.

ТІЛЬКИ для деяких продуктів:

Як додаткове приладдя постачається зворотний клапан для димоходу. Якщо це потрібно для режимів витяжки (наприклад, за відсутності захисних пристроїв від випадкового зворотного потоку зовнішнього повітря), його слід вставити у відповідне гніздо всередині з'єднання витяжного каналу перед встановленням димохідної труби.

Рис. 1

PL - Інструкція з монтажу та обслуговування

Під час встановлення пристрою слід дотримуватися вказівок, наведених у цій інструкції. Виробник не несе відповідальності за пошкодження, що виникли внаслідок встановлення, яке не відповідає інформації, наведеній у цій інструкції. Витяжка призначена для видалення кухонних випарів і використовується виключно в домашніх умовах.

Примітка: Елементи, позначені символом ^*), є додатковими аксесуарами, які постачаються лише з деякими моделями або окремими елементами, які можна придбати.

Попередження

• Перед початком будь-якого чищення або технічного обслуговування необхідно від'єднати витяжку від електромережі, витягнувши вилку з розетки або вимкнувши головний запобіжник у приміщенні.
• Під час виконання всіх монтажних та сервісних робіт необхідно використовувати робочі рукавиці.
• Пристрої не призначені для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом і знаннями, якщо вони не перебувають під наглядом або не були проінструктовані щодо безпечного використання пристрою та не розуміють пов'язаних з ним ризиків. Діти повинні бути під наглядом, щоб вони не гралися з пристроєм.
• Очищення та технічне обслуговування не повинні виконуватися дітьми без нагляду.
• Приміщення, в якому встановлено витяжку, повинно мати належну вентиляцію, коли вона використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива.
• Витяжку слід часто чистити як зсередини, так і ззовні (ПРИНАЙМНІ РАЗ НА МІСЯЦЬ).

Необхідно суворо дотримуватися вказівок, наведених в інструкції з технічного обслуговування. Недотримання правил очищення витяжки та заміни/очищення фільтрів може призвести до виникнення пожежі.

• Категорично заборонено готувати їжу з відкритим полум'ям під витяжкою.
• Для заміни лампи слід використовувати лише той тип лампи, який зазначено в розділі технічне обслуговування/заміна лампи в цій інструкції.

Використання відкритого полум'я шкідливе для фільтрів і може спричинити пожежу, тому цього слід уникати в будь-якому випадку.

Смаження повинно виконуватися під контролем, щоб уникнути займання перегрітої олії.

УВАГА: Коли поверхня для приготування їжі увімкнена, доступні частини витяжки можуть нагріватися.

• Не підключайте пристрій до електричної мережі, поки монтаж не буде повністю завершено.
• Щодо технічних норм і норм безпеки, яких слід дотримуватися під час видалення парів, необхідно суворо дотримуватися правил, передбачених регламентом відповідних місцевих органів.
• Всмоктуване повітря не повинно бути приєднане до каналу, який використовується для видалення парів, що утворюються пристроями, що спалюють газ або інші види палива.
• Не використовуйте та не залишайте витяжку без правильно встановлених ламп через ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як опору, якщо це не було чітко зазначено.
• Для встановлення використовуйте лише кріпильні гвинти, що входять у комплект постачання, або якщо їх немає в комплекті, придбайте гвинти правильного типу.
• Використовуйте гвинти відповідної довжини, які описані в посібнику зі встановлення. У разі сумнівів зверніться до відповідного авторизованого сервісного центру або до кваліфікованого

персоналу.

УВАГА!

• Невстановлення гвинтів і кріпильних пристроїв відповідно до інструкції може спричинити небезпеку електричного характеру.
• Не використовуйте разом з окремим програмістом, таймером, дистанційним керуванням або будь-яким іншим пристроєм, який активується автоматично.

Цей пристрій має маркування згідно з Директивою ЄС 2012/19/EC щодо відходів електричного та електронного обладнання (WEEE).

Забезпечуючи правильну утилізацію цього пристрою, ви сприяєте зменшенню ризику негативного впливу продукту на навколишнє середовище та здоров'я людей, який міг би виникнути в разі неправильної утилізації пристрою.

Символ на пристрої або упаковці означає, що цей продукт не можна розглядати як звичайні побутові відходи. Його слід здати до відповідного пункту збору та переробки електричного та електронного обладнання.

Правильна утилізація та здавання на брухт допомагають усунути негативний вплив викинутих пристроїв на навколишнє середовище та здоров'я. Щоб отримати детальну інформацію щодо переробки цього пристрою, зверніться до місцевої міської ради, служби очищення міста або магазину, де було придбано цей продукт.

Пристрій було спроектовано, протестовано та виготовлено відповідно до наступних умов:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Поради щодо правильного використання для зменшення впливу на навколишнє середовище:

Увімкніть витяжку на мінімальну швидкість на початку приготування їжі та залиште її увімкненою на кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари, а високі швидкості використовуйте лише в екстремальних ситуаціях. За потреби замініть вугільний фільтр (фільтри), щоб підтримувати ефективність зменшення запахів. За потреби очистіть жировий фільтр (фільтри), щоб підтримувати продуктивність жирового фільтра. Використовуйте максимальний діаметр вентиляційної системи, зазначений в цій інструкції, для оптимізації продуктивності та мінімізації шуму.

Експлуатація

Пристрій можна використовувати як витяжку (відведення парів назовні) або як фільтрувальний пристрій (пари фільтруються і повертаються в приміщення).

Витяжка, що працює як витяжна

Витяжка оснащена верхнім випуском повітря B для відведення парів назовні (витяжна труба та кріпильні хомути не входять до комплекту витяжки).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Версія з фільтрацією

Якщо неможливо відводити кухонні пари назовні, витяжку можна використовувати у версії з фільтрацією після встановлення дефлектора F на витяжному каналі та одного або кількох вугільних фільтрів (залежно від моделі). Пари повертаються на кухню після проходження через решітку H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед переобладнанням для використання витяжки.

Моделі витяжок, які не мають вентилятора, функціонують виключно як витяжка і повинні бути з'єднані з витяжним пристроєм (не входить до комплекту).

Інструкції щодо підключення надаються разом із зовнішнім витяжним пристроєм.

Встановлення витяжки

Рис. 3

Мінімальна відстань між поверхнею, на якій знаходяться посудини на нагрівальному приладі, та нижньою частиною витяжки повинна становити не менше 50 см для електричних плит і не менше 65 см для газових або комбінованих плит.

Якщо в інструкції з встановлення газової плити вказана більша відстань, необхідно дотримуватися таких вказівок.

! Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці, розміщеній у внутрішній частині витяжки. Якщо витяжка оснащена вилкою, підключіть її до розетки, що відповідає чинним нормам і розташована в легкодоступному місці, також після завершення встановлення.

Якщо витяжка не оснащена вилкою (пряме підключення до мережі) або вилка не знаходиться в легкодоступному місці, також після завершення встановлення, необхідно застосувати стандартизований двополюсний вимикач, який забезпечує повне від'єднання від електричної мережі в умовах перенапруги категорії III, згідно з правилами встановлення.

УВАГА!

Перед повторним підключенням ланцюга витяжки до живлення та перевіркою правильності його роботи слід завжди

переконатися, що кабель живлення правильно встановлений.

Встановлення витяжки

Витяжка оснащена кріпильними дюбелями, придатними для більшості стін і стель. Необхідно проконсультуватися з кваліфікованим техніком, щоб переконатися у відповідності матеріалів залежно від типу стіни або стелі. Стіна або стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Робота витяжки

Витяжка оснащена панеллю керування з регулюванням швидкості всмоктувальної турбіни та вимикачем освітлення робочої зони під витяжкою.

Технічне обслуговування

Чищення витяжки

Для чищення використовувати ТІЛЬКИ ганчірку, змочену нейтральними рідкими миючими засобами. ДЛЯ ЧИЩЕННЯ НЕ ВИКОРИСТОВУВАТИ ІНСТРУМЕНТИ АБО ПРИЛАДДЯ! Уникайте використання продуктів, що містять абразивні речовини. НЕ ВИКОРИСТОВУВАТИ СПИРТ!

Жировий фільтр

Рис. 1

Затримує частинки жиру, що утворюються під час приготування їжі.

Його необхідно чистити щонайменше раз на місяць за допомогою неабразивного миючого засобу, вручну або в посудомийній машині при низькій температурі та короткому циклі миття.

Миття металевого жирового фільтра в посудомийній машині може спричинити його незначне потемніння, що не погіршує його робочих характеристик.

Щоб вийняти жировий фільтр, потягніть за пружинну ручку.

Вугільний фільтр (тільки для версії з фільтрацією)

Рис. 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Насичення фільтра відбувається через більш-менш тривалий період використання залежно від типу кухні та регулярності чищення жирового фільтра. Вугільний фільтр у будь-якому випадку слід замінювати не рідше ніж кожні чотири місяці.

НЕ можна мити або регенерувати фільтр.

Зняти жирові фільтри.

Встановити вугільні фільтри на корпус двигуна.

Перевірити, чи штифти R, що знаходяться на корпусі двигуна, відповідають отворам S, потім повернути фільтр за годинниковою стрілкою до блокування.

Для демонтажу виконати дії у зворотному порядку.

Повторно встановити жирові фільтри.

Заміна лампочок

Рис. 1

Перед початком будь-яких робіт з обслуговування пристрою необхідно від'єднати витяжку від електромережі.

Увага! Не торкатися лампочок, поки вони гарячі.

Щоб отримати доступ до гнізда лампочок, необхідно зняти кришку A.

Замінити пошкоджену лампочку.

Використовувати лише світлодіодні лампи макс. 3 Вт, цоколь E14. Детальніше вказано в додатку «ILCOS D» (алфавітно-цифрова позиція «1d»).

Якщо освітлення не працює, спочатку перевірте, чи правильно встановлені лампи. Якщо після такої перевірки освітлення все ще не працює, зверніться до сервісного центру.

ТІЛЬКИ в деяких моделях:

Як додатковий аксесуар у комплекті є зворотний клапан для диму, який потрібно встановити. Якщо умови встановлення цього вимагають (наприклад, відсутність захисту від випадкового потоку повітря ззовні), при встановленні димохідної труби вставте клапан у відповідне гніздо в з'єднувачі витяжного отвору.

Виробник відмовляється нести будь-яку відповідальність за можливі дефекти, пошкодження або займання витяжки, спричинені недотриманням цих інструкцій. Витяжка призначена для видалення диму та пари під час приготування їжі і призначена лише для домашнього використання.

Примітка: Деталі, позначені символом "(*)", є додатковим приладдям, яке постачається лише для деяких моделей або не постачається, і їх необхідно придбати окремо.

Заміна лампочок

• Перед будь-яким чищенням або обслуговуванням від'єднайте витяжку від електричної мережі, вийнявши вилку з розетки або вимкнувши головний вимикач у домі.
• Під час будь-яких робіт, пов'язаних з установкою або обслуговуванням, використовуйте захисні рукавички.
• Цей пристрій можуть використовувати діти старше 8 років та особи зі зниженими фізичними, сенсорними чи розумовими здібностями, або особи без відповідного досвіду та знань, лише якщо вони перебувають під постійним наглядом або були проінструктовані щодо безпечного використання виробу та усвідомлюють ризики, пов'язані з його використанням.
• Необхідно переконатися, що діти не граються з пристроєм. Чищення та обслуговування не повинні виконуватися дітьми без нагляду.
• Приміщення повинно бути достатньо провітрюваним, якщо витяжка використовується разом з іншими пристроями, що спалюють газ або інше паливо. Внутрішні та зовнішні частини витяжки необхідно часто чистити (НЕ РІДШЕ ОДНОГО РАЗУ НА МІСЯЦЬ), дотримуючись інструкцій, наведених у посібнику з обслуговування.
• Недотримання інструкцій з чищення витяжки та заміни/чищення фільтрів може призвести до пожежі.
• Суворо забороняється готувати під витяжкою страви на відкритому вогні.
• Під час заміни лампочки використовуйте лише тип лампочки, зазначений у цьому посібнику, у

розділі, присвяченому обслуговуванню/заміні лампочок. Використання відкритого вогню може пошкодити фільтри та спричинити пожежу, тому вогонь ніколи не можна використовувати.

Підвищену увагу необхідно приділяти смаженню, оскільки перегріта олія може зайнятися.

УВАГА: Якщо варильна поверхня працює, доступні частини витяжки можуть бути дуже гарячими.

• Не під'єднуйте пристрій до електричної мережі, доки установку не буде повністю завершено.
• Не підключайте пристрій до електричної мережі, доки монтаж повністю не завершено.
• Щодо технічних та безпекових заходів для відведення диму, дотримуйтесь точно відповідно до приписів відповідних місцевих органів.
• Відсмоктуване повітря повинно відводитися в трубопровід, який використовується для відведення диму від пристроїв, що працюють на газі або інших видах палива.
• Не використовуйте та не залишайте витяжку без правильно встановлених ламп, оскільки існує небезпека ураження електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо вона не призначена спеціально для цієї мети.
• Під час монтажу використовуйте лише кріпильні гвинти, що постачаються з виробом.
• Якщо гвинти не входять до комплекту, придбайте гвинти правильного типу. Використовуйте гвинти правильної довжини відповідно до інструкцій у посібнику з монтажу. У разі сумнівів зверніться до уповноваженого сервісного центру або проконсультуйтеся з кваліфікованим персоналом.

УВАГА!

У разі відсутності монтажу гвинтів та кріпильних елементів відповідно до інструкцій, наведених у цьому посібнику, може виникнути небезпека ураження електричним струмом. Не використовуйте з таймером, програмованим вимикачем, окремим пультом дистанційного керування або іншим пристроєм, який активується автоматично.

Цей пристрій марковано відповідно до європейської директиви 2012/19/EC про утилізацію електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти можливим негативним наслідкам для навколишнього середовища та здоров'я людей, які можуть виникнути через неналежну утилізацію цього виробу.

Символ на виробі або в документах, що додаються до виробу, вказує на те, що цей пристрій не можна викидати разом із побутовими відходами. Пристрій необхідно здати в пункт збору для переробки електричного та електронного обладнання.

Утилізація повинна здійснюватися відповідно до місцевих правил охорони навколишнього середовища, що стосуються утилізації відходів.

Детальнішу інформацію про обробку, відновлення та переробку цього виробу можна отримати у відповідному місцевому органі влади, службі утилізації побутових відходів або в магазині, де ви придбали виріб.

Пристрій спроектовано, протестовано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Міжнародний спеціальний комітет з радіозавад, прим. перекл.) Рекомендації щодо правильного використання з метою зменшення впливу на навколишнє середовище:

Увімкніть витяжку на мінімальну швидкість, коли починаєте готувати, і дайте їй попрацювати кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму або пари, а прискорену швидкість (i) використовуйте лише в екстремальних ситуаціях. Замінюйте вугільний фільтр (фільтри), якщо це необхідно для підтримання ефективності поглинання запахів. Очищуйте жировий фільтр (фільтри), якщо це необхідно для підтримання його ефективності. Використовуйте максимальний діаметр повітроводу, як зазначено в цій інструкції, для оптимізації продуктивності та мінімізації шуму.

Використання

Витяжку можна використовувати з відведенням повітря назовні або з рециркуляційним фільтром для очищення повітря в приміщенні.

Версія з відведенням повітря

Витяжка оснащена повітровипускним отвором B для відведення кухонних випарів назовні з вентильованого приміщення – версія з відведенням. (Повітровід для відведення випарів не входить до комплекту витяжки).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Версія з фільтрацією

Якщо немає можливості відводити кухонні випари та пару назовні, витяжку можна використовувати у версії з фільтрацією, встановивши дефлектор F на димохід та один або кілька вугільних фільтрів (залежно від моделі). Випари та пара повертаються на кухню через верхню решітку H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед використанням пристрою.

Моделі без всмоктувального двигуна постачаються лише у версії з відведенням і повинні бути підключені до зовнішньої системи відведення. (Не входить до комплекту постачання).

Інструкція з підключення наведена разом із периферійним блоком відведення.

Встановлення

Obr. 3

Мінімальна відстань між опорою посудини на варильній поверхні та найнижчою частиною витяжки не повинна бути меншою ніж 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо в інструкціях з установки газового варильного обладнання вказано більшу відстань, необхідно її дотримуватися.

! Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці з характеристиками, розташованій усередині корпусу. Якщо корпус оснащений вилкою, достатньо підключити його до розетки, що відповідає чинним нормам, яка знаходиться в легкодоступному місці після монтажу. Якщо корпус не оснащений вилкою (пряме підключення до мережі) або розетка не знаходиться в легкодоступному місці після монтажу, необхідно використовувати двополюсний вимикач, що відповідає нормам, який забезпечує повне від'єднання від мережі в умовах категорії перенапруги III, згідно з правилами встановлення.

УВАГА!

Перед тим як знову підключити витяжку до мережі та перевірити правильність роботи, завжди перевіряйте, що мережевий кабель правильно змонтований.

Встановлення

Витяжка постачається зі спеціальними дюбелями, які підходять для підвішування на більшість стельових конструкцій. Однак встановлення повинен виконувати кваліфікований фахівець, який вирішує, чи підходять ці дюбелі для конкретного типу та матеріалу стельової конструкції. Також він оцінює несучу здатність стелі для витяжки.

Експлуатація

Витяжка оснащена панеллю керування з регулюванням швидкості всмоктування та вмиканням освітлення робочої поверхні.

Обслуговування

Чищення

Для чищення використовуйте ТІЛЬКИ тканину, змочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЖОДНИХ ІНСТРУМЕНТІВ АБО ПРИСТРОЇВ ДЛЯ ЧИЩЕННЯ. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Затримує частинки жиру, що виділяються під час приготування їжі.

Жировий фільтр необхідно чистити 1 раз на місяць.

Його можна чистити вручну м'яким миючим засобом або в посудомийній машині при найнижчій температурі та короткій програмі.

Демонтаж жирового фільтра показано на малюнку - натисніть на засувку фільтра.

Фільтр з активованим вугіллям (тільки для версії з фільтрацією)

Рис. 2

Цей фільтр поглинає неприємні запахи, що виникають під час приготування їжі.

Насичення вугільного фільтра відбувається після більш-менш тривалого використання, тобто залежить від типу кухні та регулярного очищення фільтра від жиру. У будь-якому випадку необхідно замінювати картридж не рідше одного разу на 4 місяці.

НЕ МОЖЕ бути вимитий або регенерований.

Зніміть жирові фільтри.

Встановіть фільтри, що закривають двигун.

Перевірте, чи штифти R на кронштейні збігаються з отворами S, потім повертайте за годинниковою стрілкою до упору або

Для демонтажу дійте у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна ламп

Рис. 1

Від'єднайте пристрій від електричної мережі.

Увага! Перш ніж торкатися світильників, переконайтеся, що вони охололи.

Щоб отримати доступ до відсіку світильників, зніміть кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи потужністю макс. 3 Вт з цоколем E14. Детальнішу інформацію див. у доданому листі "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перш ніж викликати сервісну службу, перевірте, чи правильно вставлені лампи у патрони.

ТІЛЬКИ для деяких моделей:

Як додаткове приладдя для встановлення постачається зворотний клапан для відводу димових випарів. Якщо умови встановлення вимагають цього (наприклад, відсутній захист від випадкового протягу ззовні), вставте клапан у відповідне з'єднання випуску повітря перед встановленням димоходу.

Суворо дотримуйтесь інструкцій, наведених у цьому посібнику. Виробник не несе жодної відповідальності за можливі пошкодження, несправності, поломки або займання витяжки, спричинені недотриманням цих правил. Витяжка призначена виключно для видалення пари та запахів, що виникають під час приготування їжі, і призначена лише для домашнього використання.

Примітка: Елементи, позначені символом (^(*)), є додатковим приладдям, яке постачається лише з деякими моделями, або елементи, які не надаються, можна придбати окремо.

Попередження

• Перед будь-яким чищенням або обслуговуванням від'єднайте витяжку від електричної мережі, витягнувши вилку з розетки або вимкнувши головний вимикач квартири.
• Для всіх операцій з встановлення та обслуговування використовуйте робочі рукавиці. Пристрій можуть використовувати діти віком не менше 8 років та особи зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та усвідомлюють пов'язані з ним небезпеки.
• Діти повинні бути під наглядом, щоб вони не гралися з пристроєм. Чищення та технічне обслуговування не повинні виконувати діти без нагляду.
• Приміщення повинно мати достатню вентиляцію, коли кухонна витяжка використовується одночасно з пристроями, що спалюють газ або інші види палива.
• Витяжку необхідно регулярно чистити як зсередини, так і ззовні (ПРИНАЙМНІ РАЗ НА МІСЯЦЬ), у будь-якому випадку дотримуйтесь інструкцій, чітко зазначених у посібнику з обслуговування. Недотримання норм очищення витяжки та заміни/очищення фільтрів може спричинити пожежу. Категорично забороняється готувати під витяжкою на відкритому вогні.

на відкритому полум'ї.

• При заміні лампи використовуйте лише тип лампи, зазначений у розділі «Обслуговування/заміна лампи» в цьому посібнику. Використання відкритого вогню пошкоджує фільтри та може спричинити пожежу, тому цього слід уникати в будь-якому випадку. Смаження повинно виконуватися під контролем, щоб перегріта олія не зайнялася. УВАГА: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися.
• Не підключайте пристрій до електричної мережі, поки установку не буде повністю завершено.
• Що стосується технічних та безпекових заходів, які необхідно вжити для відведення випарів, суворо дотримуйтесь правил, встановлених відповідними місцевими органами влади.
• Відведення повітря не повинно здійснюватися в димохід, який використовується для відведення диму від пристроїв, що спалюють газ або інші види палива. Не використовуйте витяжку без належно встановлених ламп через можливий ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку без належно встановленої решітки!
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це прямо не зазначено.
• Використовуйте лише кріпильні гвинти, що постачаються з виробом, для встановлення або, якщо вони не входять до комплекту, придбайте гвинти відповідного типу.
• Використовуйте правильну довжину гвинтів, яка зазначена в інструкції зі встановлення.
• Якщо ви не впевнені, зверніться до авторизованого сервісного центру або подібного кваліфікованого персоналу.

УВАГА!

• Відсутність встановлення кріпильних гвинтів або засобів відповідно до цих інструкцій може спричинити ураження електричним струмом. Не використовуйте з програмуючим пристроєм, таймером, окремим пультом дистанційного керування або будь-яким іншим пристроєм, який активується автоматично.

Цей пристрій марковано відповідно до європейської директиви 2012/19/EC про утилізацію електричного та електронного обладнання (WEEE).

Переконавшись, що цей виріб був утилізований належним чином після закінчення терміну служби, користувач сприяє запобіганню можливим негативним наслідкам для довкілля та здоров'я.

Символ на виробі або в супровідній документації вказує на те, що цей виріб не можна утилізувати як побутові відходи, а необхідно здати до відповідного пункту збору для переробки електричних та електронних приладів. Утилізуйте його відповідно до місцевих законів про утилізацію відходів. Для отримання детальнішої інформації щодо поводження, відновлення та переробки цього виробу зверніться до місцевих органів влади, служб збору побутових відходів або магазину, де було придбано виріб.

Пристрій був спроєктований, випробуваний і виготовлений відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Спеціальний міжнародний комітет з радіоперешкод, прим. перекл.)

Рекомендації щодо правильного використання з метою зменшення впливу на довкілля: Увімкніть витяжку на мінімальну швидкість, коли починаєте готувати, і дайте їй попрацювати кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари, а максимальну швидкість використовуйте лише в екстремальних ситуаціях. Замінюйте вугільний фільтр, якщо це необхідно для підтримання ефективності зменшення запахів. Очищуйте жировий фільтр, якщо це необхідно для підтримання його ефективності. Використовуйте максимальний діаметр трубопровідної системи, якщо це зазначено в цій інструкції, для оптимізації продуктивності та мінімізації шуму.

Використання

Витяжку можна використовувати з відведенням повітря назовні або з рециркуляційним фільтром для очищення повітря в приміщенні.

Версія з відведенням

Витяжка оснащена верхнім виходом повітря B для відведення диму назовні (відвідна труба та кріпильні стрічки не входять у комплект).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Версія з фільтрацією

Якщо неможливо відводити кухонні випари та пару назовні, можна використовувати витяжку у фільтрувальному режимі, встановивши відвід F на димохід та один або кілька вугільних фільтрів (залежно від моделі). Випари та пара рециркулюють на кухні через верхню решітку H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед використанням.

Моделі без витяжного двигуна працюють лише у режимі відведення повітря.

Вони повинні бути підключені до витяжного блоку (не входить у комплект).

Інструкції з підключення додаються до витяжного блоку.

Монтаж

Рис. 3

Мінімальна відстань між опорою посуду на варильній поверхні та нижньою частиною витяжки не повинна бути меншою за 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо інструкція з встановлення газового пристрою рекомендує більшу відстань, слід дотримуватися цих вказівок.

Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці з характеристиками, розташованій усередині витяжки. Якщо витяжка оснащена штекером/вилкою, достатньо підключити її до розетки, що відповідає чинним нормам і знаходиться в легкодоступному місці після монтажу. Якщо витяжка не оснащена штекером/вилкою (пряме підключення до мережі) або розетка не знаходиться в легкодоступному місці після монтажу, необхідно використовувати двополюсний вимикач, що відповідає нормам, який забезпечує повне відключення від мережі в умовах категорії перенапруги III, згідно з правилами встановлення.

УВАГА!

Перш ніж знову підключити витяжку до мережі та перевірити правильність роботи, завжди перевіряйте, що мережевий кабель був правильно встановлений.

Монтаж

Витяжка оснащена кріпильними клинами, придатними для більшості типів стін/стель. Однак необхідно проконсультуватися з кваліфікованим техніком, щоб він підтвердив придатність матеріалів залежно від типу стіни/стелі. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Робота

Витяжка оснащена панеллю керування з контролем швидкості витяжки та контролем увімкнення освітлення для підсвічування робочої поверхні плити.

Обслуговування

Чищення

Під час чищення слід використовувати ВИКЛЮЧНО тканину, змочену нейтральними рідкими мийними засобами.

НЕ ВИКОРИСТОВУЙТЕ ЖОДНИХ ІНСТРУМЕНТІВ АБО ПРИСТРОЇВ ДЛЯ ЧИЩЕННЯ. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Мал. 1

Затримує частинки жиру, що утворюються під час приготування їжі.

Його слід чистити один раз на місяць неабразивними мийними засобами, вручну або в посудомийній машині з низькою температурою та коротким циклом миття.

Після миття в посудомийній машині металевий жировий фільтр може потьмяніти, але його фільтрувальні властивості від цього не змінюються.

Щоб від'єднати жирові фільтри, потягніть за пружинний гачок.

Вугільний фільтр (тільки для версії з фільтрацією)

Мал. 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Насичення фільтра з вугіллям відбувається після більш-менш тривалого використання, тобто залежить від типу кухні та регулярного очищення фільтра від жиру. У будь-якому випадку необхідно замінювати фільтр приблизно раз на 4 місяці. Його не можна мити або регенерувати.

Зніміть жировий фільтр.

Встановіть фільтри так, щоб вони закривали двигун.

Перевірте, щоб штифти R на витяжці відповідали отворам S, потім поверніть за годинниковою стрілкою до блокування.

або

для збирання дійте у зворотному напрямку.

Знову встановіть жировий фільтр.

Заміна ламп

Рис. 1

Вимкніть витяжку з електричної мережі.

Увага! Перш ніж торкатися ламп, переконайтеся, що вони холодні.

Щоб отримати доступ до відсіку лампи, зніміть кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи макс. 3 Вт-E14. Додаткові подробиці наведено в доданому буклеті "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перш ніж викликати сервіс, перевірте правильність встановлення ламп у гнізді.

У деяких виробах:

Як додаткове приладдя в комплекті постачається зворотний клапан диму. Якщо це вважається необхідним за умовами монтажу (наприклад, якщо відсутні захисні кришки проти випадкового повторного проникнення потоків повітря ззовні), вставте його у відповідне гніздо всередині з'єднувача випуску повітря ще до монтажу випускної труби для диму.

Інструкції цього посібника слід суворо дотримуватися. Виробник не несе відповідальності за будь-які помилки, пошкодження або пожежі, що виникли внаслідок недотримання інструкцій, наведених тут. Витяжка призначена для видалення кухонної пари та диму, виключно для побутового використання.

Примітка: Деталі, позначені символом (^*), є додатковими аксесуарами, які входять до комплекту лише деяких моделей, або деталями, що не входять до комплекту, і їх потрібно придбавати окремо.

Попередження

Перед початком будь-яких робіт з чищення або обслуговування пристрій необхідно від'єднати від електричної мережі! Вимкніть вилку пристрою з розетки або вимкніть головний вимикач у розподільчій коробці! - Під час усіх монтажних та обслуговувальних робіт використовуйте захисні рукавички! - Пристрій можуть використовувати діти віком від 8 років, а також особи зі зниженими фізичними, сенсорними чи розумовими здібностями, або з недостатнім досвідом і знаннями, лише під наглядом або після отримання відповідних інструкцій щодо безпечного використання та розуміння небезпек, пов'язаних з використанням! - Не дозволяйте дітям гратися з пристроєм! Чищення та обслуговування пристрою діти можуть виконувати лише під наглядом! - При одночасному використанні витяжки з приладами, що працюють на газі або іншому паливі, необхідно забезпечити належну вентиляцію приміщення! - Витяжку необхідно чистити як зсередини, так і ззовні (ПРИНАЙМНІ РАЗ НА МІСЯЦЬ)

з регулярною періодичністю!

• Завжди дотримуйтесь інструкцій з обслуговування, наведених у посібнику!
• Ігнорування інструкцій з чищення витяжки, а також заміни та чищення фільтрів може спричинити пожежу! Суворо забороняється готувати їжу на відкритому вогні під витяжкою!
• Для заміни лампи використовуйте лише лампи того типу, який зазначено в розділі «Обслуговування - заміна лампи» цього посібника!

Використання відкритого вогню пошкоджує фільтри та може спричинити пожежу, тому слід завжди уникати використання відкритого вогню!

Не залишайте смаження без нагляду, оскільки перегріта олія може зайнятися!

УВАГА! Під час роботи витяжки доступні частини можуть нагріватися!

• Не підключайте пристрій до електричної мережі, поки не завершите монтаж повністю!

Щодо необхідних технічних та безпекових заходів для димоходу, суворо дотримуйтесь відповідних місцевих нормативів! Повітря, що циркулює, не можна транспортувати в димоході, який використовується для відведення диму від газових або інших приладів згоряння! - Не використовуйте витяжку з неправильно встановленою лампою, а також не залишайте її без лампи, оскільки це може спричинити ураження електричним струмом! - Ніколи не використовуйте витяжку без встановленої решітки! - Ніколи не використовуйте витяжку як опору, якщо її використання з цією метою не вказано явно! - Для монтажу використовуйте лише гвинти, що додаються до пристрою. Якщо гвинти не входять до комплекту, придбайте гвинти відповідного типу! Використовуйте гвинти відповідної довжини, зазначені в інструкції з монтажу! У разі сумнівів зверніться за консультацією до сервісного центру або до осіб з відповідною кваліфікацією!

УВАГА!

Неправильне встановлення гвинтів та кріпильних елементів, не згідно з інструкцією,

може спричинити ураження електричним струмом!

• Не використовуйте пристрій з програмованим таймером, таймером, окремим пультом дистанційного керування або будь-яким іншим пристроєм, який вмикається автоматично.

Маркування на пристрої відповідає вимогам Директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE).

Правильно утилізуючи виріб, що став відходом, ви допомагаєте уникнути потенційних негативних наслідків для довкілля та здоров'я людей, які могли б виникнути через неправильну утилізацію.

Символ на виробі або в документах, що додаються,

вказує на те, що цей виріб не можна утилізувати як побутові відходи. Замість цього виріб слід здати до одного з пунктів прийому для переробки електричного та електронного обладнання.

Під час утилізації слід дотримуватися місцевих екологічних норм щодо видалення відходів.

Для отримання детальнішої інформації щодо обробки, використання та переробки виробу зверніться до місцевої мерії, компанії з утилізації побутових відходів або до магазину, де ви придбали виріб.

Пристрій спроектовано, виготовлено та перевірено відповідно до наступних стандартів:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнітна сумісність (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Поради щодо правильного використання для зменшення шкідливого впливу на навколишнє середовище: вмикайте витяжку на мінімальній швидкості, коли починаєте готувати, і залиште її працювати ще кілька хвилин після завершення приготування. Збільшуйте швидкість лише тоді, коли під час приготування утворюється велика кількість диму або пари, і використовуйте максимальну швидкість лише за крайньої потреби. Замінюйте вугільні фільтри, коли пристрій сигналізує про необхідність цього, щоб забезпечити ефективне поглинання запахів. Для забезпечення належної фільтрації замінюйте жировий фільтр, коли пристрій нагадує про це. Для підвищення ефективності та зниження рівня шуму рекомендується використовувати максимальні діаметри труб, зазначені в цій інструкції.

Використання

Витяжку розроблено для роботи у режимі з відведенням

повітря назовні або у фільтрувальному (рециркуляційному) режимі.

Режим з відведенням

Витяжка має верхній випускний отвір B для відведення диму назовні (у комплект не входять випускна труба та кріпильні хомути).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти!

Фільтрувальний варіант

Якщо дим і пару від приготування неможливо відвести назовні, витяжку можна використовувати в режимі рециркуляції, встановивши дефлектор F та один або кілька вугільних фільтрів (залежно від моделі), щоб дим і пара поверталися через верхню решітку H.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед використанням.

Моделі без двигуна працюють лише в режимі з відведенням і повинні бути підключені до зовнішнього витяжного агрегату (не входить у комплект).

Інструкція з підключення додається до витяжного агрегату.

Встановлення

рис. 3

Мінімальна відстань між поверхнею варильної поверхні та нижньою частиною кухонної витяжки не повинна бути меншою за 50 см для електричної варильної поверхні та 65 см для газової або комбінованої варильної поверхні.

Якщо в інструкції з встановлення газової варильної поверхні вказано більшу відстань, її необхідно враховувати.

Електричне підключення

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці з технічними даними, розміщеній усередині витяжки. Якщо витяжка має вилку, підключіть її до легкодоступної розетки, що відповідає чинним стандартам, навіть після встановлення. Якщо витяжка не має вилки (пряме підключення до мережі) або розетка недоступна, встановіть стандартний вимикач із розривом контактів, навіть після встановлення, який забезпечує повне від'єднання від мережі відповідно до правил монтажу.

УВАГА!

Перед тим як підключити витяжку до мережі та перевірити її справність, завжди перевіряйте, чи правильно виконано монтаж електричної проводки.

Встановлення

Витяжка постачається з дюбелями, придатними для більшості стін/стель.

Однак проконсультуйтеся з фахівцем щодо придатності матеріалів для конкретної стіни/стелі. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Робота

Витяжка оснащена панеллю керування з регулятором потужності всмоктування та вимикачем освітлення варильної поверхні.

Технічне обслуговування

Чищення

Для чищення використовуйте ТІЛЬКИ вологу ганчірку, змочену нейтральним рідким миючим засобом. ДЛЯ ЧИЩЕННЯ НЕ ПОТРІБНІ ЖОДНІ ІНСТРУМЕНТИ. Уникайте використання миючих засобів, що містять абразивні речовини. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр - рис. 1

Затримує жирові часточки, що утворюються під час приготування їжі.

Раз на місяць мийте його агресивним миючим засобом вручну або в посудомийній машині, використовуючи низьку температуру та короткий цикл.

Миття в посудомийній машині може спричинити

потемніння жирового фільтра, але це не впливає на його ефективність.

Щоб зняти жировий фільтр, потягніть за пружинний гачок.

Вугільний фільтр (тільки для рециркуляційної версії)

рис. 2

Затримує неприємні запахи, що виникають під час приготування їжі.

Насичення вугільного фільтра відбувається протягом більш-менш тривалого часу залежно від типу плити та регулярності очищення жирового фільтра. Картридж необхідно замінювати принаймні кожні чотири місяці.

НЕ можна мити або регенерувати.

Зніміть жирові фільтри.

Встановіть фільтри.

Переконайтеся, що штифти R на дефлекторі збігаються з овальними отворами S, потім поверніть за годинниковою стрілкою до упору.

Для зняття виконайте ті самі дії у зворотному порядку.

Встановіть жирові фільтри на місце.

Egocsere

abra 1

Barmilyen karbantartasi munka megkezdese elott szüntesse meg az elszívo áramellatásat, kõsse ki a halózbatól.

Figyelem! Mielott a lampákhoz éne, győzódjön meg róla, hidegek-e.

A lampatartó részhez az A fedel elmozdításával jut A.

Cserelje ki a seruI lampat.

Max. 3W-E14 LED lampakat hasznaljon. Tovabbi informaciókert tekintse á a mellekelt "ILCOS D" lapot ("1d" alfanumerikus pozicó).

Amennyiben a vilagitas nem mukodik, mielott a muszaki szervizszolgátot hivna, ellenorizze, hogy az egok helyesen ilieszkednek-e a fogalatba.

CSAK nehany termek esetében:

Választhó tartożekként keszletben szàllitunk egy Füst Visszacsapó Szelepet, amit telepiteni bell. Ha a telepitési korulmények megkövetelik (pl. a kivüról érkezǒ légaramok věletlenszerú bekerülésevel szemben védōbiztonsági elemek hiányá), a szelepet a fustelvezeto csö telepitèse elöttt a Levego Kivezetó Csatlakozó balsejébe kell illeszteni.

Попередження: Перш ніж виконувати будь-які роботи з очищення або обслуговування, вимкніть витяжку з електромережі, вийнявши вилку з розетки або вимкнувши головний вимикач. Витяжка призначена для видалення диму та пари під час приготування їжі і призначена лише для побутового використання.

Застереження: Деталі, позначені символом "(*)", є додатковими і постачаються лише з деякими моделями або їх потрібно купувати окремо.

Попередження

- Перед будь-якими роботами з очищення або обслуговування вимкніть витяжку з електромережі, вийнявши вилку з розетки або вимкнувши головний вимикач. - Під час виконання всіх робіт, пов'язаних з установкою та обслуговуванням, використовуйте захисні рукавиці. - Цей пристрій може використовуватися дітьми віком від 8 років та особами з обмеженими фізичними, сенсорними або розумовими здібностями або з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та пов'язаних з ним небезпек. Не дозволяйте дітям гратися з пристроєм! - Очищення та обслуговування не повинні виконуватися дітьми без нагляду дорослих. - Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими приладами, що працюють на газі або іншому паливі. - Витяжку слід чистити регулярно, як зовні, так і зсередини

(принаймні раз на місяць).

• Підтримайте це з Інструкцією посібника з підтримки!
• Недотримання інструкцій з обслуговування аспіратора та з догляду та обслуговування фільтрів води може призвести до ризику пожежі.
• Суворо заборонено приготування страв фламбе під аспіратором. Для заміни ламп використовуйте лише ті, що вказані в розділі "Заміна/Обслуговування ламп", як зазначено в цьому посібнику з експлуатації.

Використання відкритого полум'я шкідливе для фільтрів і може спричинити пожежу, тому завжди слід його уникати.

Приготування смаженої їжі повинно виконуватися під наглядом, оскільки перегріта олія може зайнятися.

УВАГА: Коли готуєте, доступні частини аспіратора можуть нагрітися.

Не підключайте пристрій до електромережі, поки не завершите монтаж остаточно.

• Що стосується технічних розмірів та заходів безпеки, які потрібно виконати для відведення димових газів, перед встановленням слід суворо дотримуватися правил, передбачених компетентними місцевими органами влади.
• Аспіратор не повинен підключатися до димоходів, які використовуються для відведення димових газів від приладів, що працюють на газі або іншому паливі.
• Не використовуйте та не залишайте аспіратор без правильно встановлених ламп через можливий ризик ураження електричним струмом.
• Ніколи не використовуйте аспіратор без правильно встановленої решітки!
• Аспіратор не повинен ніколи використовуватися як опора, якщо це не спеціально вказано. При монтажі використовуйте лише фіксуючі болти, які постачаються разом з пристроєм або вказані в інструкціях.

Закуповуйте подібні болти.

• Використовуйте болти з подібною різьбою, як зазначено в посібнику з встановлення.
• При наявності сумнівів, зверніться до авторизованого сервісного центру для технічного обслуговування або кваліфікованого персоналу.

УВАГА!

• Неправильне встановлення на болтових механізмах для фіксації відповідно до цієї інструкції може призвести до ризику ураження електричним струмом. Не використовуйте з програматором, таймером, окремим дистанційним управлінням або будь-яким іншим пристроєм, що активується автоматично.

Цей пристрій відповідає вимогам:

• Європейська директива 2012/19/EC
• Waste Electrical and Electronic Equipment (WEEE).

Переконайтеся, що цей пристрій буде перероблено відповідно до місцевих норм, щоб зменшити вплив на навколишнє середовище та ваше здоров'я.

Символ на пристрої або в супровідній документації вказує, що цей продукт не можна викидати як побутові відходи, а необхідно здати до спеціально призначених пунктів збору для переробки електричного та електронного обладнання. Дотримуйтесь місцевих правил утилізації. Для отримання детальнішої інформації щодо утилізації, повторного використання та переробки цього продукту зверніться до місцевих органів влади, служб збору побутових відходів або магазину, де ви придбали цей пристрій.

Пристрій спроектовано, випробувано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Робочі характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC - Електромагнітна сумісність: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Поради щодо правильного використання для зменшення впливу на навколишнє середовище: Вмикайте (ON) витяжку на мінімальній швидкості, коли готуєте, і залиште її працювати ще кілька хвилин після завершення приготування. Збільшуйте швидкість лише у випадку великої кількості пари або запахів. Використовуйте підвищені швидкості лише в екстремальних ситуаціях. Замінюйте фільтри/жироуловлювачі, коли це необхідно, щоб підтримувати хорошу ефективність витяжки. Очищуйте фільтри/жироуловлювачі, коли це необхідно, щоб

підтримувати хорошу ефективність фільтра для жиру. Використовуйте максимальний діаметр системи для відведення повітря, зазначений у цьому посібнику, для оптимізації ефективності та зменшення шуму.

Використання

Витяжки мають спеціальне призначення: всмоктування та відведення або фільтрація повітря, одночасно з цим вони також його переробляють.

Аспіраційна версія

Аспіратори оснащені отвором "B" у горній частині, через який виходить дим (витяжна труба та аксесуари для витяжки не включені).

Увага! Якщо аспіратор оснащений фільтром з активним вугіллям, то його треба буде зняти.

Фільтр версії.

У разі, якщо неможливо відвести назовні дим та пару, що утворюються при готуванні, можете використовувати аспіратор у варіанті фільтрувальної версії, якщо монтуєте вугільний фільтр G у витяжну трубу та один або кілька фільтрів з активним вугіллям (залежно від обраної моделі). При цьому дим та пара засмоктуються через горні витяжні решітки.

Увага! Якщо аспіратор не оснащений фільтром з активованим вугіллям, то його треба було приєднати перед використанням.

Моделі без аспіратора мотор са призначений для роботи тільки в варіанті з аспірацією. Він повинен бути з'єднаний з періодичним аспіраційним звеном, яке закуповується окремо.

Інструкція зі з'єднання постачається разом з периферійним аспіраційним з'єднанням.

Монтаж

Фіг.3

Мінімальна відстань між поверхнею, на яку ставляться посуд для готування, та нижньою частиною кухонного аспіратора, повинна бути не менше 50 см у випадку електричних плит і не менше 65 см у випадку газових або комбінованих плит.

Якщо інструкції на газовий прилад для опалення є недостатньо точними, то треба дати їм перевагу.

! Ел. з'єднання

Перед тим, як підключити до електромережі, переконайтеся, що напруга відповідає значенню, вказаному на табличці з даними аспіратора, розташованій на внутрішній стороні. Якщо аспіратор оснащений штепсельною вилкою, підключіть її до відповідної розетки, розташованої в доступному місці після монтажу. Якщо він не оснащений вилкою (пряме з'єднання з мережею), або вилка не знаходиться в доступному місці після монтажу, використовуйте двополюсний вимикач з відстанню між контактами не менше 3 мм, що відповідає нормам.

Підключення до мережі, використовуйте двополюсний вимикач відповідно до норм, таким чином, щоб забезпечити повне відключення від мережі при перенапрузі III, відповідно до правил монтажу.

УВАГА!

Перед да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабелът е монтиран както трябва.

МОНТАЖ

Перед тим, як почати, переконайтеся, що всі аксесуари відповідають техніці, щоб бути впевненим, що доставлені аксесуари підходять для цієї мети. Стіна, відповідно до таблиці, повинна бути достатньо стабільною, щоб витримати навантаження.

Інструкція з використання

Аспиратори в снабденек с командно табло с възможност за регулиране скоростта на аспириране и предварително задаване на осветлението на готварски плот.

Догляд

Чищення.

За почистване използвайте единствено кърпа, навлажнена с неутрален топъл почистващ препарат. Не използвайте инструменти или прибори за почистване!

Видаляйте препарат, який утворює абразивні частинки. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр для жиру

Рис. 1

Фільтрувати забруднені частини, відділяючи при отриманні.

Проводьте середні між собою нейтральні препарати. Мені це різко інв сьогодні машина на низькій температурі та короткий режим на змішування.

Заміна фільтра можлива лише за умови, що він не забруднений, але в жодному разі не допускається, якщо фільтр пошкоджений.

Щоб розібрати фільтр за мастильні, приберіть фільтр з пружинним механізмом.

Фільтр активний вже (саме для фільтрування версії)

Фіг.2

Заберіть кришку, яка тримає призму, коли відділяється три пружні.

Фільтр з активним вже запускається приблизно через період використання залежно від даних, отже, і від того, яке місце посідає фільтр.

У всіх випадках необхідно замінити фільтр активний вже, і в усі чотири місяці, коли індикатор засмічення фільтра показує, що це необхідно.

Не можна нічого використовувати повторно.

Усуньте фільтр для мастильних.

Встановіть фільтри, які покривають корпус двигуна.

Переконайтеся, що болти на верху збігаються з отворами, після цього закрутіть за напрямком годинникової стрілки, доки не затягнеться.

Щоб розібрати фільтри, виконайте операції у зворотному порядку.

Встановіть знову фільтр для мастильних.

Форма для кріплення.

Фіг.1

Зніміть ущільнювач з кріплення.

Увага! Перед тим, як взятися за роботу, перевірте, чи кріплення надійні.

Для цього відкрийте регулятор А.

Замініть пошкоджену лампу.

Використовуйте виключно лампи LED з максимальною потужністю 3W-E14. Для додаткової інформації, консультуйтеся з прикладеною інструкцією "ILCOS D" (цифро-буквена позиція "1d").

Якщо після ввімкнення кнопки не світяться, перевірте, чи правильно підключено живлення, або зверніться до фахівця для встановлення.

Тільки для оригінальних продуктів:

Коли витяжку встановлено як аксесуар до плити, вона оснащена клапаном проти зворотного потоку. Якщо умови монтажу цього вимагають (наприклад, наявність захисної системи проти зворотного потоку повітря), встановіть її у спеціальне гніздо у колекторі для витяжки, перед тим як встановлювати трубу для витяжки відпрацьованих газів.

Уважно прочитайте інструкції, що містяться в цьому посібнику. Виробник не несе жодної відповідальності за пошкодження або пожежі, спричинені неправильним використанням приладу та недотриманням інструкцій, що містяться в цьому посібнику. Витяжка була спроектована для видалення газів і парів, що утворюються під час приготування їжі, і призначена лише для побутового використання.

Примітка: Елементи, позначені символом "*", є додатковими аксесуарами, що постачаються лише для певних моделей або не входять до комплекту і їх необхідно придбати окремо.

Попередження

• Перед будь-якими операціями з чищення або обслуговування від'єднайте витяжку від електромережі, вийнявши вилку з розетки або відключивши джерело живлення.
• Завжди надягайте робочі рукавиці під час виконання всіх операцій з встановлення та обслуговування.
• Цей прилад може використовуватися дітьми віком від 8 років та особами з обмеженими фізичними, сенсорними або розумовими можливостями або з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом та були проінструктовані щодо безпечного використання приладу і розуміють пов'язані з цим ризики.
• Дітям не дозволяється маніпулювати органами керування або гратися з приладом.
• Чищення та обслуговування не повинні виконуватися дітьми без нагляду.
• Місце встановлення приладу повинно бути достатньо вентильованим, якщо кухонна витяжка використовується разом з іншими пристроями, що спалюють газ або інші види палива.
• Витяжку необхідно регулярно чистити як зсередини, так і ззовні (принаймні один раз на місяць).
• Необхідно суворо дотримуватися вказівок, наведених в інструкціях з обслуговування.
• Несправність витяжки, заміна та очищення фільтрів можуть спричинити пожежу.

Несправність витяжки, заміна та очищення фільтрів можуть спричинити пожежу.

• Приготування їжі з відкритим полум'ям безпосередньо під витяжкою суворо заборонено.
• Для заміни лампочок використовуйте лише той тип лампочок, який зазначено в розділі «Обслуговування/Заміна лампочок» цього посібника.

Використання відкритого полум'я шкодить фільтрам і може спричинити пожежу; тому цього слід уникати в будь-якій ситуації. Будь-яке смаження слід виконувати обережно, щоб олія не перегрівалася і не займалася.

ПОПЕРЕДЖЕННЯ: Доступні частини витяжки можуть нагріватися під час використання.

• Не підключайте прилад до електричної мережі, поки встановлення не буде повністю завершено.
• Щодо технічних заходів і заходів безпеки, які необхідно вжити для відведення диму, важливо дотримуватися місцевих норм.
• Система відведення диму для цього приладу не повинна бути підключена до жодної існуючої вентиляційної системи, яка використовується для інших цілей, наприклад для відведення продуктів згоряння від приладів, що працюють на газі або іншому паливі.
• Не використовуйте витяжку без належно встановленої лампочки через ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку без належно встановлених решіток.
• Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це не зазначено явно.
• Використовуйте лише гвинти для кріплення, що постачаються разом із продуктом для встановлення, або, якщо вони не включені, придбайте відповідний тип гвинтів. Використовуйте правильну довжину гвинтів, зазначену в інструкції зі встановлення.
• У разі сумнівів зверніться до авторизованого сервісного центру або кваліфікованої особи.

УВАГА!

• Невстановлення гвинтів або кріпильних пристроїв відповідно до цих інструкцій може призвести до небезпеки електричного характеру.
• Не використовуйте з таймером, таймером, пультом дистанційного керування

окремо або будь-яким іншим пристроєм, який активується автоматично.

Цей пристрій марковано відповідно до Європейської директиви 2012/19/ЄС щодо відходів електричного та електронного обладнання (WEEE).

Правильно утилізуючи цей продукт, ви допомагаєте запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які можуть бути спричинені неправильною утилізацією цього продукту.

Символ на продукті або на документах, що супроводжують продукт, вказує на те, що цей продукт не можна викидати разом із побутовими відходами. Його необхідно здати у відповідний пункт збору для переробки електричного та електронного обладнання.

Утилізація пристрою повинна здійснюватися відповідно до місцевих норм щодо утилізації відходів.

Для отримання більш детальної інформації щодо утилізації, переробки та повторного використання цього продукту, будь ласка, зверніться до місцевої адміністрації, служби утилізації побутових відходів або магазину, де ви придбали продукт.

Пристрій спроектовано, випробувано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Рекомендації щодо правильного використання з метою зменшення впливу на довкілля: Коли ви починаєте готувати, увімкніть витяжку на мінімальну швидкість і залиште її працювати ще кілька хвилин після завершення приготування. Збільшуйте швидкість у разі великої кількості диму або пари, а підвищені швидкості використовуйте лише в крайніх випадках. Замінюйте вугільні фільтри, коли це необхідно, щоб підтримувати оптимальну ефективність зменшення запахів. Очищуйте жирові фільтри, коли це необхідно, щоб підтримувати оптимальну ефективність фільтрації. Використовуйте максимальний діаметр повітроводу, зазначений у цьому посібнику, щоб оптимізувати споживання енергії та зменшити рівень шуму.

Використання

Витяжка призначена для використання у версії з відведенням повітря назовні або у версії з фільтрацією та рециркуляцією повітря.

Версія з відведенням

Витяжка оснащена отвором у верхній частині B для відведення відпрацьованих газів назовні (витяжний трубопровід та хомути для кріплення не входять у комплект постачання).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Версія з фільтрацією

Якщо неможливо відвести дим і пару, що утворюються під час приготування, назовні, витяжку можна використовувати у версії з фільтрацією, встановивши на димохід дефлектор F разом з одним або кількома вугільними фільтрами (залежно від моделі). Дим і пара рециркулюються через верхню решітку H.

Увага! Якщо витяжка не оснащена вугільним фільтром, необхідно замовити та встановити його перед використанням витяжки.

Моделі, які не оснащені двигуном для відведення повітря, працюють лише у версії з відведенням і повинні бути підключені до зовнішнього блоку відведення (не входить у комплект постачання).

Інструкції щодо системи підключення надаються разом із зовнішнім блоком відведення.

Встановлення

Рис. 3

Мінімальна відстань між поверхнею опори посудин на варильному пристрої та нижньою частиною витяжки не повинна бути меншою за 50 см для електричних варильних пристроїв та 65 см для газових або комбінованих варильних пристроїв.

Якщо інструкції для газового варильного пристрою вказують більшу відстань, необхідно враховувати це.

Електричне підключення

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці всередині витяжки. Якщо витяжка оснащена вилкою, підключіть її до розетки, що відповідає чинним нормам, розташованої в доступному місці після встановлення. Якщо витяжка не оснащена вилкою (підключення безпосередньо до мережі) або вилка не знаходиться в доступному місці після встановлення, встановіть двополюсний вимикач, що відповідає нормам, який забезпечує повне відключення від мережі в умовах категорії перенапруги III, згідно з правилами встановлення.

УВАГА!

Перед підключенням витяжки до електричної мережі та перевіркою її правильної роботи завжди перевіряйте, чи кабель встановлено правильно.

Монтаж

Витяжка оснащена відповідними дюбелями для кріплення до всіх типів стін/стель. Однак необхідно проконсультуватися з фахівцем, щоб переконатися в якості матеріалів та типі стіни або стелі. Стіна/стеля повинна бути достатньо товстою, щоб витримати вагу витяжки.

Робота

Витяжка оснащена панеллю керування, за допомогою якої регулюється швидкість всмоктування та вмикається освітлення для підсвічування варильної поверхні.

Обслуговування

Очищення

Для очищення використовуйте ТІЛЬКИ матеріал, змочений нейтральними рідкими миючими засобами. НЕ ВИКОРИСТОВУЙТЕ ІНСТРУМЕНТИ АБО ПРИЛАДДЯ ДЛЯ ЧИЩЕННЯ! Уникайте використання абразивних засобів. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рис. 1

Захоплює частинки жиру, які з'являються під час приготування їжі.

Чистити один раз на місяць неабразивним миючим засобом, вручну або за допомогою посудомийної машини, при низькій температурі та з використанням короткої програми.

Металевий жировий фільтр, вимитий у посудомийній машині, може знебарвитися, але не втратить своїх фільтрувальних властивостей.

Щоб зняти фільтр, потягніть за пружинну ручку.

Вугільний фільтр (тільки для версії з фільтрацією)

Рис. 2

Затримує неприємні запахи, що виникають під час приготування їжі.

Насичення вугільного фільтра залежить від більш або менш тривалого використання плити, а також від регулярного очищення жирового фільтра. У будь-якому випадку, картридж фільтра потрібно замінювати не рідше ніж кожні чотири місяці.

НЕ мийте та не використовуйте повторно.

Зніміть жирові фільтри.

Встановіть фільтри на кришку двигуна.

Перевірте, щоб отвори R на двигуні витяжки збігалися з отворами S, поверніть за годинниковою стрілкою, поки не зафіксується, або

Для демонтажу виконайте дії у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна лампочок

Від'єднайте витяжку від електричної мережі.

Увага! Перш ніж торкатися ламп, переконайтеся, що вони мають високу температуру.

Щоб дістатися до місця розташування ламп, зніміть кришку A.

Замініть несправну лампу.

Використовуйте виключно світлодіодні лампи потужністю не більше 3 Вт з цоколем E14. Для отримання додаткових відомостей зверніться до інструкцій, що додаються, "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо світильник не вмикається, перш ніж звертатися по технічну допомогу, перевірте, чи правильно вставлені лампи.

ТІЛЬКИ на деяких виробах:

Зворотний клапан для газів входить у комплект як додаткове приладдя, яке слід встановити за потреби. Якщо умови встановлення вимагають монтажу цього клапана (наприклад, коли немає пристрою захисту від випадкового зворотного потоку повітря ззовні), його необхідно вставити у спеціальне місце всередині з'єднувача витяжного отвору перед встановленням труби для відведення газів.

Побутова витяжка призначена для домашнього використання. Виробник знімає з себе відповідальність за будь-яку шкоду, збитки або пожежу, що виникли внаслідок використання приладу не за призначенням або з порушенням інструкцій, наведених у цьому посібнику. Витяжка служить для видалення диму та пари під час приготування їжі і призначена лише для побутового використання.

Застосування: Функції, позначені знаком (^*) , є опціональними, постачаються лише на деякі моделі або є деталями, що не входять до комплекту постачання і купуються окремо.

Увага!

- Перед початком будь-яких операцій з чищення або обслуговування від'єднайте витяжку від електричної мережі, вийнявши вилку з розетки. Для всіх операцій зі встановлення та обслуговування використовуйте робочі рукавиці. - Прилад може використовуватися дітьми віком від 8 років та особами зі зниженими фізичними, сенсорними чи розумовими здібностями, або з недостатнім досвідом, якщо вони перебувають під контролем або якщо їх навчено безпечному використанню приладу, і вони розуміють пов'язані з цим небезпеки. - Діти повинні бути під контролем і не повинні гратися з приладом. - Операції з чищення та обслуговування не повинні виконуватися дітьми без нагляду. - Приміщення повинно мати достатню вентиляцію, коли кухонна витяжка використовується одночасно з іншими приладами, що працюють на газі або інших видах палива. - Витяжку необхідно регулярно чистити як зсередини, так і ззовні (принаймні один раз на місяць), дотримуючись

інструкцій з обслуговування.

• Недотримання норм чищення витяжки, заміни та чищення фільтрів збільшує ризик виникнення пожежі. Суворо заборонено приготування їжі на відкритому вогні під витяжкою. Для заміни лампочок освітлення використовуйте тільки лампочки, вказані в розділі «Заміна лампочок» цього посібника. Використання відкритого полум'я завдає шкоди фільтрам і може призвести до загоряння, тому його слід уникати в будь-якому випадку. Смаження повинно проводитися під наглядом, щоб уникнути можливості загоряння розпеченого соняшникової олії. УВАГА: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися. Не підключати прилад до електричної мережі до тих пір, поки установка повністю не закінчена. Що стосується технічних заходів безпеки при застосуванні до скидання парів, суворо дотримуйтесь того, що передбачається нормами місцевих компетентних органів.
• Всмоктуване повітря не повинно випускатися в трубу, яка використовується для викидів димів приладами, що працюють на газі чи інших паливах.
• Не використовувати витяжку без лампочок, правильно встановлених з ризиком отримати удар електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжка ніколи не повинна використовуватися як опорна поверхня, якщо це не вказано явно.
• Використовувати тільки гвинти для фіксування в комплекті з продуктом для установки, якщо їх немає в комплекті, придбати гвинти правильного типу.
• Використовувати правильну довжину гвинтів, вказану в посібнику з установки. У разі сумнівів, консультуватися в авторизованому центрі з обслуговування або з кваліфікованим персоналом.

УВАГА!

• Неустановка відповідних гвинтів та пристосувань для фіксування відповідно до цієї інструкції може призвести до ризиків електричного проходження. Не використовуйте пристрій з програматором, таймером, окремим пультом дистанційного управління або будь-яким іншим пристроєм, який вмикається автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC по утилізації електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію даного виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людини.

Символ на самому виробі або в супровідній документації вказує, що при утилізації даного виробу з ним не можна звертатися як з побутовими відходами. Замість цього, його слід здавати у відповідний пункт приймання електричного та електронного обладнання для подальшої утилізації.

Здача символу повинна проводитися відповідно до місцевих правил та утилізації відходів.

За більш детальною інформацією про правила поводження з такими виробами, їх утилізацію та переробку звертайтеся до місцевих органів влади, служби з утилізації відходів або в магазин, в якому ви придбали даний виріб.

Пристрій розроблено, випробувано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Ключові характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Пропозиції для оптимального використання в різних ситуаціях впливу на навколишнє середовище: вмикайте витяжку на мінімальній швидкості, коли починаєте готувати, і залишайте її працювати протягом кількох хвилин після завершення приготування. Збільшуйте швидкість тільки у випадку великої кількості диму та пари, і вдавайтеся до використання підвищених швидкостей тільки в екстремальних ситуаціях. Замініть вугільний фільтр, коли це необхідно, для підтримки хорошої ефективності зменшення запахів. Очищайте жировий/і фільтр(и), коли це необхідно, для підтримки хорошої ефективності жирового фільтра. Використовуйте максимальний діаметр системи повітроводу, вказаний у цьому керівництві, для оптимізації ефективності та мінімізації рівня шуму.

Користування

Витяжка сконструйована для роботи в режимі відводу повітря назовні або рециркуляції повітря.

Виконання з відводом повітря

Витяжка обладнана верхнім витяжним отвором для відводу димів назовні (виконання з відводом повітря назовні - витяжна труба та хомути кріплення не входять у комплект).

Увага! Якщо витяжка оснащена вугільним фільтром, то видаліть його.

Виконання з рециркуляцією повітря

Якщо вивід димів та парів з кухні виявляється неможливим, ви можете користуватися витяжкою в режимі рециркуляції при встановленні в каміні дефлектора одного або кількох вугільних фільтрів (відповідно до вашої моделі); при цьому очищене повітря рециркулює в кухню через верхню решітку.

Увага! Якщо витяжка не оснащена вугільним фільтром, то закріпіть та встановіть його перед використанням.

Моделі витяжок без моторного блоку можуть працювати в одному режимі відводу повітря назовні, тому вони повинні бути під'єднані до зовнішньої витяжної установки (не входить у поставку).

Інструкцію зі з'єднання постачають з периферійним витяжним вузлом.

Встановлення

Рис. 3

Відстань між нижньою гранню витяжки та опорною площиною посуду повинна бути не менше 50 см для електричних плит і не менше 65 см для газових або комбінованих плит.

Якщо в інструкції з установки газової плити обумовлено більшу відстань, то врахуйте це.

Електричне з'єднання

Напруження стін повинно відповідати напруженню, вказаному на табличці технічних даних, яка розміщена всередині приладу. Якщо вилка сітки вилка, підключіть вилку до штепсельного роз'єму. Він повинен відповідати діючим правилам і бути розташований у легкодоступному місці. Включити розетку можна після установки. Якщо вилка не сітка вилка (пряме підключення до стіни), а штепсельний роз'єм не розташований у доступному місці, також після установки, то використовуйте двополюсний вимикач, що забезпечує повне розмикання стіни при зникненні умов перенапруження 3-ї категорії, відповідно до інструкцій по установці.

УВАГА!

Перед підключенням до мережі живлення електричної системи витяжки і перевірити справність

Функціонування її убезпечить в тому, хто кабель питань рівно смотірований.

Установка

В'язка суміші для кріплення її в більшості стін/потоків. Однак, необхідно боротися до кваліфікованої техніки, убедившись у тому, що матеріали для підлоги для даного типу стін/потолка. Стіна/потолок повинні обладати достатньою міцністю з урахуванням маси прибора.

Функціонування

Витяжка оснащена панеллю управління для контролю швидкості витяжного вентилятора та включення світла для освітлення робочої поверхні плити.

Догляд

Очистка

Для очищення використовуйте тільки спеціальну ганчірку, змочену до нейтральним миючим засобом. Не використовуйте ніякі інструменти для очищення. Не застосовуйте засоби, що містять абразивні матеріали. Не застосовуйте спирт!

Фільтри затримки жиру

Рис.1

Затримує частинки жиру, що виходять від плити.

Фільтр слід очищати за допомогою м'яких миючих засобів, вручну або в посудомийній машині при низькій температурі та економному режимі.

Пил у посудомийній машині може спричинити деяке знебарвлення жирового фільтра, але його фільтруючі характеристики залишаються абсолютно незмінними.

Для зняття жирового фільтра потягніть до себе пружинну ручку відсічного фільтра.

Вугільний фільтр (тільки в рециркуляційній версії)

Рис. 2

Видаляє неприємні запахи кухні.

Насичення вугільного фільтра відбувається після закінчення більш-менш тривалого періоду експлуатації, що визначається типом кухні та періодичністю очищення жирових фільтрів. У будь-якому випадку, замініть картридж принаймні через кожні 4 місяці.

Вугільний фільтр не підлягає миттю або регенерації.

Зніміть фільтри затримки жиру.

Встановіть вугільні фільтри на мотор.

Поверніть, щоб контакти з'єдналися, потім поверніть фільтр за годинниковою стрілкою, поки він не зафіксується на місці.

Для демонтажу вугільних фільтрів дійте у зворотному напрямку.

Знову встановіть фільтри затримки жиру.

Заміна лампи

Рис. 1

Відкрийте прилад від електромережі.

Увага! Перед тим як доторкнутися до ламп, переконайтеся, що вони охололи.

Для доступу до лампи зніміть кришку.

Замініть пошкоджену лампу.

Використовуйте тільки світлодіодні лампи макс. потужністю 3 Вт, з цоколем E14. Для отримання детальної інформації дивіться доданий листок "LED" (код "1d").

Якщо система освітлення не працює, перевірте правильність установки лампи в гніздах, перш ніж звертатися в центр технічної допомоги.

Тільки на деяких моделях

В якості додаткового обладнання в комплект може входити запобіжний клапан димоходу, що встановлюється окремо. Якщо в будівлях, де встановлюється обладнання, цього вимагають (наприклад, відсутність захисного зворотного клапана повітря зверху), встановіть клапан у відповідне гніздо у витяжному повітряному патрубку перед установкою трубопроводу для відводу диму.

Уважно дотримуйтесь наведених у даному керівництві інструкцій. Будь-яке використання, що не відповідає інструкціям, може призвести до пошкоджень, травм або пожежі. Виробник не несе відповідальності за неправильне використання пристрою внаслідок невиконання інструкцій, наведених у даному керівництві. Витяжні ковпаки спроектовані для використання в домашніх умовах та для приготування їжі, і не призначені для промислового використання.

Примітка: деталі, позначені знаком (^*), є додатковими аксесуарами і постачаються лише з деякими моделями, або деталі, які не постачаються в комплекті і їх потрібно купувати.

Попередження

Перед початком будь-яких операцій по чищенню або обслуговуванню, вимкніть витяжку від електричної мережі, витягнувши вилку з розетки або вимкнувши загальний вимикач приміщення.

- Для операцій по установці та обслуговуванню використовуйте робочі рукавиці. - Пристрій може використовуватися дітьми віком від 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом і знаннями, якщо вони перебувають під контролем, або були навчені використовувати пристрій у безпечний спосіб та розуміють пов'язані з цим небезпеки. - Діти повинні бути під контролем і не повинні гратися з пристроєм. Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду. - Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива. - Витяжку необхідно часто чистити

зсередини, так і ззовні (хоча б раз на місяць), дотримуючись вказівок, що наведені в інструкціях з обслуговування.

Недотримання норм оцінки та заміни фільтрів збільшує імовірність ризику загоряння. Суворо заборонено приготування їжі на відкритому вогні. Для заміни лампи освітлення користуватися тільки лампами, вказаними в розділі обслуговування/заміна лампи цього посібника. Використання відкритого полум'я завдає шкоди фільтрам і може призвести до загоряння, тому потрібно уникати в будь-якому випадку. Смаження завжди проводиться під наглядом, щоб уникнути загоряння розігрітої олії. УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися. Не підключайте пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка. - Що стосується технічних заходів та заходів безпеки використання відповідно до впливу парів, суворо дотримуйтесь норм місцевих компетентних органів. - Повітряний отвір не повинен випускатися в трубу, яка використовується для викиду димів від пристроїв, що працюють на газі та інших паливах. Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом. Ніколи не використовувати витяжку без правильно встановленої решітки! Витяжка ніколи не повинна використовуватися як опорна поверхня, якщо тільки не вказано в інструкції. Використовувати гвинти для фіксації набору з продуктом цієї установки, якщо їх немає в наборі, придбати гвинти правильного типу. Використовувати правильну довжину гвинтів, як зазначено в посібнику по встановленню. - У випадку сумнівів, консультуватися з авторизованим

центром або з кваліфікованим персоналом.

УВАГА!

Не встановлення належних гвинтів і пристроїв для фіксації відповідно до цих інструкцій може призвести до ризику електричного ураження. Не слід використовувати з програматором, таймером, окремим пультом керування без дротів або іншим пристроєм, що вмикається автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізації електричного та електронного обладнання (WEEE). Забезпечуючи належну утилізацію цього виробу, ви допоможете попередити потенційні негативні наслідки для навколишнього середовища та здоров'я людей, які могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного та електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами утилізації відходів. Для більш детальної інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся в місцеві органи влади, в службу по утилізації відходів або в магазин, в якому ви придбали даний виріб.

Прилад спроектовано, вироблено і виготовлено згідно з: - Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильної експлуатації та для зменшення впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки при великій кількості диму і пари та використовуйте найвищу швидкість у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, ввімкніть заміну вугільного(-их) фільтра(-ів). Для підтримання високої ефективності фільтра жирів, за необхідності, ввімкніть чистку фільтра(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, як вказано в інструкції для оптимальної ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі вимоктування, виводу повітря назовні або у фільтруючому режимі з рециркуляцією повітря.

Режим рециркуляції

Витяжка має один верхній вихід повітря для виводу диму назовні (вивідна труба і хомути кріплення не входять в комплект поставки).

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Версія фільтрації

У випадку неможливості виведення диму і випарів кухонної плити назовні, можна використовувати витяжку у режимі фільтрації, встановивши дефлектор F на каміні, та один або більше вугільних фільтрів (на основі наявної моделі). Дим і пара будуть рециркулюватися через верхню решітку.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі виводу повітря назовні, тому повинні бути під'єднані до зовнішньої витяжної установки (не входить в поставку).

Інструкції щодо під'єднання постачаються з переліком обладнання.

Встановлення

Мал. 3

Відстань нижньої частини витяжки до посудини на кухонній плиті має бути не менше 50 см, у випадку електричних плит, та 65 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з встановлення газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, що знаходиться всередині витяжки. Якщо в комплекті є вилка для під'єднання до електромережі, то спершу під'єднайте витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, щоб можна було виконати її після встановлення. Якщо вилка не входить у комплект (пряме під'єднання до електромережі), або розетка не знаходиться в доступному місці, також після встановлення, то слід вмонтувати надійний двополюсний вимикач, який забезпечить повне відключення від мережі у випадках перенапруг ІІІ категорії, у повній відповідності з правилами встановлення.

УВАГА!

Перед тим, як знову під'єднувати витяжку до електромережі, перевірте правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Встановлення

У комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Витяжка обладнана панеллю керування з контролем швидкості витягування та контролем світла для освітлення робочої поверхні.

Догляд

Чистка

Для чистки використовуйте суху серветку, намочену нейтральним миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБИ АБО ІНСТРУМЕНТИ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби, що мають абразивні матеріали. НЕ використовуйте спирт!

Фільтр затримки жиру

Мал.1

Затримує жирові сполуки, що виникають під час приготування їжі.

Проведення очищення слід виконувати спеціальними засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки може втратити колір, але його характеристики з фільтрувального матеріалу не зміняться.

Для заміни фільтра затримки, що зношений, на себе потрібно надіти рукавички.

Вугільні фільтри (тільки в режимі рециркуляції)

Мал. 2

Вбирає неприємні запахи.

Перевірка вугільного фільтра проводиться кожні 6 місяців використання в залежності від типу кухні і регулярності очищення фільтрів. У будь-якому випадку необхідно замінити патрон максимум кожні 4 місяці.

Не підлягає миттю та поновленню.

Зняти фільтри затримки жирів.

Встановити фільтри, покриваючи двигун

Перевірити, щоб стержні на транспортері відповідали

Відвертати за годинниковою стрілкою, доки не буде блокування

Для демонтажу дійте в оберненому напрямку.

Встановити знову фільтри затримки жирів.

Заміна ламп

Відключіть прилад від електромережі.

Увага! Перш ніж торкатися лампи, необхідно впевнитися, що вона охолола.

Доступ до лампи можливий після зняття кришки.

Замініть пошкоджену лампу.

Використовуйте світлодіодну лампу, вкл. макс. 3W-E14. Для вильнетанової інформації див. розділ "ПОЛОС D" (позиція "1d").

Якщо система підсвітки не працює, перевірте вірну установку лампи в гнізді, перш ніж звертатися до центру технічної допомоги.

Тільки в деяких продуктах:

Для додаткового аксесуара в стандартній комплектації постачається зворотний клапан для диму. Якщо умови установки потребують такий клапан (наприклад: висувність захисту від випадкових проти 330В), вставте його в спеціальне гніздо всередині роз'єму воздуховипускного товару перед установкою трубки виведення.

Дайдау васнант наадану бу нсука двенілешен кондапу шартапін сактамафанін в кесіріпен болф анклик ерт нен закім уіх хаян 6вермні. Сорфлл тек кана ндаануфа бонатбнд аетін кобананан

Ескертпе: "(") таңбасы бар белгілер тек кейбір үлгілермен берілетін (басқа қағаздарда берілмейтін), бірақ сатып алуға болатын көсілме аксессуарлар болып табылады.

Нұсқаулар

Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын аспапты желіден ажырату керек. Орындау және техникалық қызмет көрсету жұмыстарын құрылғыны құрғаған кезде ғана жүргізіңіз. - Бұл құрылғыны 8 жасайдағы балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі адамдар немесе тәжірибесі мен білімі жоқ адамдар оны қауіпсіз пайдалануға қатысты нұсқауларды алған жағдайда ғана пайдалана алады. Балалардың басқару элементтеріне еркін қол жеткізуіне жол бермеу керек. - Тазалау және техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз орындауына болмайды. - Ашық отқа немесе басқа оттармен пайдалануға болмайды

Куріння, курці організують більш жорсткі труби для легенів. Сортуйте сміття, сміття на сміттєзвалищі (КЕМ ДЕЛЕГОВАНИЙ АНУЛЬОВАНИЙ ВІД ПЕТ) та завжди перевіряйте, аби технічний обслуговування коректно виконувалося. Сортування сміття стандартів та супровідних документів та сміття на сміттєзвалищі - устаткування необхідне для використання. Тамак тикелі сортування астинда хандируга катан тилим салнади. - Для використання лише цього посібника «Технічне обслуговування/Використання» коректно використовуйте. Ауыз халынын пайдалану суглінеп үшін едін және ерт қаупін тудыруы мүмкін, сондықтан оған ешқашан ход бермеу керек. Малыш тамадан тыс қызып немесе ханіп кетпеуі үшін, тамақты абайлап құрықтаңыз. САК БОЛЫНЫЗ: Сортування колективні бекітері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін. - Орындау тольық аяқталмағанша құрылғыны электр желісіне қоспаңыз. Будың үйіуына қарсы қолданылатын.

Технічне обслуговування та безпека: перевіряйте, щоб усі органи управління працювали належним чином.

Цю куртку не можна використовувати для інших цілей, окрім як для захисту від іскор та бризок розплавленого металу. Електр тоғынын согу қаупі бар жерде пайдалануға болмайды. - Топарлы тісте түрде бекітілмеген сорғыларды пайдалануға болмайды. Арнайы көрсетілмеген, сорғыларды қолдану тікелей бекітілмеген. - Тек орындау үшін еңіммен берілген бекіту бұраптарды пайдаланыңыз, егер берілмесе, бұрандаларды тісте түрін сатып алыңыз. Бұрандалардың орындауы нұсқаулықта көрсетілген дұрыс үзділікпен пайдаланыңыз. Күмәндансаңыз, екінші қызмет көрсету бойынша хабарласыңыз.

УВАГА!

- Бурандаларды немесе бұрыштарды осы нұсқауларға сәйкес орнату электр қауіптерге әкелуі мүмкін. - Бағдарламамен, таймермен, блек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электр және электрондық аспаптарды қатаң түрде қоқысқа тастауға болмайды. Оларды 2012/19/EC Еуропалық Директива (WEEE) сәйкес бөлек жинау керек.

Берілген енімді дұрыс қатаң түрде қоқысқа тастау арқылы, сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуді болдырмауға көмектесесіз.

Аспаптар немесе жолдама қағатын таңбасы бар аспапты қатаң түрде қоқысқа тастауға болмайды. Оны қоқысқа тастау үшін электр және электрондық аспаптарды қатаң түрде қоқысқа тастауға арналған қабылдау пунктіне тапсыру керек.

Бұзуға тапсыру аспапты қатаң түрде қоқысқа тастау кезіндегі жергілікті ережелерге сәйкес жүзеге асырылуы тиіс.

Перед початком експлуатації, уважно прочитайте інструкції, що додаються до пристрою, та зберігайте їх для подальшого використання.

Беріться за встановлення лише після того, як ви повністю зрозуміли інструкції.

Кухонні витяжки, що працюють у режимі відведення повітря, повинні бути встановлені відповідно до вимог.

Стандарти: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Користуйтеся лише тими аксесуарами, які рекомендовані виробником.

Згідно з правилами техніки безпеки, необхідно регулярно очищати фільтри та поверхні від жиру. Очищення слід проводити лише в тих випадках, коли це зазначено в інструкції. Для очищення використовуйте лише м'які ганчірки та миючі засоби, що не містять абразивних речовин. Не використовуйте парові очисники або інші пристрої, що розпилюють воду. Для заміни лампочок звертайтеся до кваліфікованого фахівця.

Розміщення

Цей пристрій призначений для вбудовування в шафу або для настінного монтажу.

Варіанти монтажу

Для відведення повітря назовні, використовуйте витяжку з відведенням (з'єднання з витяжною трубою та фіксаторами).

Увага! Якщо витяжка не оснащена фільтром, її необхідно встановити.

Режим рециркуляції

Під час встановлення, якщо неможливо відвести повітря назовні, встановіть дефлектор та один або кілька вугільних фільтрів (якщо вони є в комплекті), щоб забезпечити роботу в режимі рециркуляції. Потім підключіть витяжку до електромережі.

Увага! Якщо витяжка не оснащена вугільним фільтром, замовте його окремо.

Витяжку слід встановлювати на відстані не менше 65 см від поверхні плити. Вона призначена для внутрішнього використання.

Корпус курильниці може якщо (хеткіммеді). Онорнату ножули курильниці єдине коса прикріплен.

Кондицію

3-сурет

Сорғытін тмені кырыл мен блс асбіндайтын қазылтын ара қабықылы электр пинтасы үшін 50см, ан газ немесе біріктірін пинталар үшін 65см ден кем болмауы тиіс.

Егер нсука газ пинтасын орнатуға артық ара қабықтынғен болса, оны ескеріңіз.

Электр қосулары

Келін көрнеуі аспаптың іші орналанған тақатында белгіленген техникалық деректерге керек сәйкес келуі керек. Егер сорғы влықамен халытқан болс, орнатылғаннан кейін де істеуге болады, кол ктеернік дереде болы тиіс, істе тұрға ережелерге сәйкес алмалы-салмалы штеңсельбі сорғының косыңыз. Егер сорғы влықамен халытқан болс (келіге тұрақ қосыну), немесе алмалы-салмалы штеңсель орнатылғаннан кейін де кол жтеернік дереде болма, онда орнату нсқауына сәйкес 3- дәрежелі ақын көрнеуі болырматын және деінін тұлық дауылын қамтамасыз етеін тиісті екіншілік ақыратқылықты падаланыңыз.

ЕСКЕРТУ!

Корек ждеісін сорғының электр жүйесін қосу алдында корек кабелі дұрыс монтаждалғанына кез кеткізіңіз.

Бекіту

Суығы келтеген қабырға/тебе түрнеірне сәйкес кететін бекіткіштермен (фиксаторлармен) қаматамасыздандырылған. Алада, материалдар берін қабырға/тебе түріне сәйкестігін кез лекті үшін бікті маманға хольыңыз. Суығы салмағы ктере алатында қабырға/тебе лектіікті мықты болы кеек.

Райдалану

Субыржлеткішінхыламдылықбақылау үшін және пітанның устіне харық түсіру үшін, субық қанаға басқару қанқанымен қабытқантфан.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін тех бетарап күйбі затын суланған арнайы бүріккіш пайдаланыңыз. Күйіп қалмас үшін құрылғыны пайдаланудан бұрын! Абразивті коспасы бар затты пайдаланудан аулақ болыңыз. Сұйықтықты пайдаланудан аулақ болыңыз!

Машина сузгісі - 1-сурет

Ас дайындауға арналған белгіленген уақытта қалайы.

Фильтрді ауыстыру агрессивті емес құбылыс заттармен, қолмен немесе ыстық сумен, жоғары температурада, үнемді тазалау тәртібінде жүргізу керек.

Ыстық машинада жуылатын маусымдық фильтр түсіндегі мүмкін, бірақ өндірістік сузгінің қасиеті мүлде өзгеріске қалады.

Машинаны алып тастау үшін серіппені босату тұтқасын тартыңыз

Кері сузгі (тек сузгі-сорғыш түрінде) 2-сурет

Ас пісіру кезде жарамсыз істі уақытта қалайы.

Кері фильтрді қандыру зақ пайдалану мерзімінің қысқа немесе зақ етуіне байланысты болды, ол ас үшін тұрмыстық маусымдық фильтрді уақытында ауыстыру мерзімдік тазалауды алып анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Кері фильтрді жууға болмайды және де регенерацияға жарамсыз.

Машина сузгілерін алып тастаңыз.

Кері сузгілерді мотордың үстіне орнатпаңыз.

Дефектордағы істіктерді 5 жаңартпалармен тұрмаңыз, одан кейін сузгі орнына құйылғанша оны сағат тіліне бұраңыз.

Кері сузгілерді алып тастау үшін хабардар ресми кері ретпен орнатыңыз.

Машина сузгілерін қата бекітіңіз.

Увага! Аби уникнути - 1-шурет

Аснапты электр күлесіне еніріз

Ескерту! Лампалы устаудан бұрын, олар суыналыфқа кез келтікізіңіз.

Қарбық беретін белгіке қол жеткізу үшін ақақанағын шұңқыр керек.

Зақымданаған тамды ауыстырыңыз.

Тек макс. 3 Вт Е14 күд шаңдарын пайдаланыңыз. Косымша мәліметтерді берілген "ILCOS D" ("1d" ерібні-саны позис) буктенінең керіз.

Кемескі қарбық істемегенде хағаптатехникалық қызмет көрсету орталығына қолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріңіз.

Кешір үзінере ГАНА:

Қайна кешіпті кері ауа клапаны бірге кексіледі, ол кейіп орнату қағдаларында бекітіну тіліс косымша құрал ретінде қолданылады (АФГН, СЫРТАН кешіпті ауанын кездесок кері айынынан қорғанын хуже болмаған). Мұрқанортінлас бұрын, ауа шығу кондырғысының ішіндегі арналы корпустың ішінде жанды орнату керек.

Точно дотримуйтеся інструкцій, наведених у цьому посібнику. Виробник пристрою відмовляється від будь-якої відповідальності за можливі неприємності, несправності або пожежі, пов'язані з пристроєм, що виникають внаслідок недотримання інструкцій, наведених у цьому посібнику. Цей витяжний пристрій призначений для видалення запахів і парів приготування їжі лише в домашньому господарстві.

Примітка. Компоненти, позначені в посібнику символом (^*), є додатковим обладнанням і входять до комплекту лише деяких моделей або їх потрібно придбати окремо.

Вимоги безпеки

• Перед чищенням або обслуговуванням вимкніть витяжку з електричної мережі, вийміть штепсель з розетки або вимкніть загальний вимикач у приміщенні.
• Під час чищення та обслуговування використовуйте робочі рукавички.
• Машину можуть використовувати діти віком від 8 років та особи з фізичними, сенсорними чи розумовими вадами, або особи без попереднього досвіду та знань, лише під наглядом або якщо їх навчено безпечному використанню машини і вони розуміють пов'язані ризики.
• Діти повинні бути під наглядом і не повинні гратися з машиною.
• Діти без нагляду не повинні чистити або обслуговувати машину.
• У приміщенні має бути достатня вентиляція, якщо витяжка використовується разом з іншими пристроями, що працюють на газі або інших горючих речовинах.
• Повітряний фільтр слід регулярно чистити як зсередини, так і ззовні (ПРИНАЙМНІ РАЗ НА МІСЯЦЬ), дотримуючись точних вимог, наведених в інструкції з обслуговування. Якщо нехтувати вимогами щодо очищення витяжки та обов'язком чистити або замінювати фільтри, виникає пожежна небезпека. Під витяжкою не можна використовувати відкритий вогонь під час приготування їжі.
• При заміні лампи використовуйте тип лампи, описаний в розділі інструкції з обслуговування/запасних частин.

Використання відкритого вогню пошкоджує фільтри і може спричинити пожежу, тому його використання слід уникати.

Смаження повинно відбуватися під контролем, щоб уникнути займання гарячої олії. УВАГА: Під час роботи плити зовнішні частини витяжки можуть нагріватися.

• Не під'єднуйте пристрій до електромережі до повного встановлення.
• При застосуванні технічних заходів та заходів безпеки завжди дотримуйтесь вимог, встановлених місцевою владою. Повітря, що всмоктується витяжкою, не можна відводити в канал, куди також відводяться димові гази від пристроїв, що працюють на газі або інших видах палива.
• Не використовуйте витяжку, якщо лампи встановлені неналежним чином, існує небезпека ураження електричним струмом.
• Не використовуйте витяжку без сітки! Витяжку НІКОЛИ не можна використовувати як опорну поверхню, якщо це окремо не зазначено.
• При встановленні використовуйте гвинти, що додаються, якщо їх немає, придбайте гвинти правильного типу. Використовуйте гвинти, довжина яких відповідає інструкціям з монтажу. У разі сумнівів зверніться до сервісної служби або кваліфікованої особи.

УВАГА!

• Неналежне встановлення гвинтів та кріпильних пристроїв, що не відповідає інструкціям, призводить до небезпеки ураження електричним струмом.
• Не використовуйте окремий програмуючий пристрій, таймер, пульт дистанційного керування або будь-який інший пристрій, що автоматично вмикається.

Пристрій марковано згідно з Директивою 2012/19/ЄС (про відходи електричного та електронного обладнання) (Waste Electrical and Electronic Equipment, WEEE). Якщо ви правильно утилізуєте цей виріб після закінчення терміну його служби, ви допоможете запобігти можливим негативним наслідкам для довкілля та здоров'я.

Символ на виробі або в супровідних документах вказує, що виріб не можна утилізувати як побутові відходи, а необхідно здати в пункт прийому відходів електричного та електронного обладнання, звідки він буде переданий на переробку. Дотримуйтесь місцевих норм щодо утилізації відходів. Для отримання додаткової інформації щодо утилізації, повторного використання та переробки цього виробу зверніться до відповідного місцевого органу, служби збору побутових відходів або компанії, у якої ви придбали виріб.

Пристрій розроблено, випробувано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнітна сумісність: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Рекомендації щодо зменшення впливу на довкілля під час використання:

Увімкніть витяжку на мінімальній швидкості, щойно почали готувати, і дайте їй попрацювати кілька хвилин після завершення приготування. Збільшуйте швидкість лише за наявності великої кількості диму або пари, а інтенсивний режим використовуйте лише в разі крайньої потреби. Замінюйте вугільні фільтри, коли це необхідно, щоб забезпечити ефективне видалення запахів. Очищуйте жирові фільтри, коли це необхідно, щоб забезпечити ефективне видалення жиру. Використовуйте максимальний отвір для виведення повітря, як зазначено в інструкції, щоб оптимізувати ефективність і зменшити шум.

Використання

Витяжка розроблена для роботи як у режимі відведення повітря назовні, так і в режимі рециркуляції з фільтрацією повітря всередині приміщення.

Режим відведення повітря

Повітря з витяжки виводиться назовні через верхній випускний отвір B (витяжний патрубок і кріпильні хомути не входять до комплекту).

Увага! Якщо на витяжці встановлено вугільний фільтр, його необхідно зняти.

Режим рециркуляції

Якщо дим і пару, що утворюються під час приготування їжі, неможливо вивести назовні, витяжку можна використовувати в режимі рециркуляції, встановивши на випускний отвір дефлектор F та один або кілька вугільних фільтрів (залежно від моделі). Дим і пара повертаються на кухню через верхній отвір H.

Увага! Якщо у витяжці відсутній жировий фільтр, замовте та встановіть його перед введенням пристрою в експлуатацію.

Моделі без двигуна працюють лише в режимі відведення повітря, і таку модель необхідно підключити до системи відведення повітря (не входить у комплект).

Інструкція зі збірки додається до додаткового обладнання.

Встановлення

Рисунок 3

Мінімальна відстань між поверхнею плити та нижнім краєм витяжки не повинна бути меншою за 50 см для електричних плит та меншою за 65 см для газових або комбінованих плит.

Якщо в інструкції з встановлення газової плити вказано більшу відстань, необхідно враховувати це значення.

Електричне підключення

Напруга в мережі повинна відповідати напрузі, зазначеній на табличці з даними всередині витяжки. Якщо витяжка має вилку,

підключіть її до розетки, що відповідає чинним нормам, яка знаходиться в доступному місці навіть після встановлення витяжки. Якщо витяжка не має вилки (підключена безпосередньо до мережі) або якщо вилка не знаходиться в місці, доступному після встановлення витяжки, встановіть відповідний двополюсний вимикач, який забезпечує повне від'єднання від мережі відповідно до правил встановлення для III категорії перенапруг.

УВАГА!

Перед тим як знову підключити витяжку до електромережі та перевірити її справність, завжди перевіряйте, чи правильно встановлено мережевий кабель.

Встановлення

Витяжка постачається з дюбелями, які підходять для більшості стін/стель. Якщо ви хочете бути впевненими, що вони підходять для матеріалу стіни/стелі, все одно слід звернутися до кваліфікованого техніка. Стіна/стеля повинна бути достатньо міцною, щоб витримати вагу витяжки.

Робота

Для увімкнення та вимкнення витяжки використовуйте перемикачі, розташовані на передній панелі.

Технічне обслуговування

Очищення

Для очищення використовуйте ТІЛЬКИ ганчірку, змочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ДЛЯ ОЧИЩЕННЯ ІНСТРУМЕНТИ АБО ЗАСОБИ!

Уникайте засобів, що містять абразивні речовини. НЕ ВИКОРИСТОВУЙТЕ СПИРТ ДЛЯ ОЧИЩЕННЯ!

Жировий фільтр

Рисунок 1

Затримує частинки жиру, що утворюються під час приготування їжі.

Його необхідно очищати раз на місяць неабразивними миючими засобами вручну або в посудомийній машині при низькій температурі та короткому циклі.

При митті в посудомийній машині металевий жировий фільтр може змінити колір, але це жодним чином не впливає на його фільтрувальні властивості.

Щоб зняти жировий фільтр, потягніть за важіль.

Фільтр з активованим вугіллям (тільки для режиму рециркуляції)

Рисунок 2

Поглинає неприємні запахи, що утворюються під час приготування їжі.

Вугільний фільтр насичується через коротший або довший період використання залежно від плити та регулярності очищення жирового фільтра. У будь-якому випадку касету необхідно замінювати принаймні кожні чотири місяці.

Фільтр не можна прати або регенерувати.

Зніміть жирові фільтри.

Встановіть фільтри на кришку двигуна.

Перевірте, чи гвинти кріплення вентилятора R збігаються з отворами S, повертайте за годинниковою стрілкою, доки не зафіксується.

Для зняття повторіть ті самі дії у зворотному порядку.

Встановіть жирові фільтри на місце.

Заміна ламп.

Рисунок 1

Вимкніть пристрій з електромережі.

Увага! Перед тим як торкатися ламп, переконайтеся, що вони охололи.

Щоб отримати доступ до патронів ламп, зніміть кришку A.

Замініть пошкоджену лампу.

Максимально можна використовувати світлодіодну лампу 3 Вт E14. Точну інформацію дивіться на вкладеному аркуші "ILCOS D" (пункт "1d").

Якщо освітлення не працює, перед викликом сервісного центру перевірте, чи лампа правильно встановлена в патроні.

ТІЛЬКИ для певних моделей

Valikulise lisatarvikuna on komplektis tagasilogiklapp. Kui paigaldamistingimused seda nõuavad (nt kui puudub kaitse, mis takistab välisõhul soovimult tagasi sisse suunduda), paigutage see enne suitsu väljatõmbetoru paigaldamist oma kohale väljalaskeühenduse sisse.

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Pastaba: (^*) "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį. - Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines. - Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu. - Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu. - Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. - Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitų medžiagų degimą. - Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais. - Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

Гостро забороняється готувати страви з вогнем під витяжкою. - Для заміни ламп використовуйте лише типи ламп, зазначені в розділі з технічного обслуговування цього посібника. Використання відкритого полум'я пошкоджує фільтри та може спричинити пожежу, тому його слід уникати. Смаження повинно постійно контролюватися, щоб розігріта олія не зайнялася. УВАГА: Під час роботи витяжки доступні частини можуть нагріватися. - Не підключайте пристрій до електромережі, поки він повністю не змонтований. Суворо дотримуйтесь правил, встановлених місцевою владою, щодо технічних параметрів викиду диму та безпеки. - Повітря, що всмоктується, не можна випускати в димохід, який використовується для відведення диму від газових або інших приладів. - Не використовуйте та не залишайте витяжку без належно встановлених ламп, оскільки це може призвести до ураження електричним струмом. - Ніколи не використовуйте витяжку без належно встановлених решіток! - Витяжка НІ ЗА ЯКИХ ОБСТАВИН не може використовуватися як опора, якщо явно не зазначено інше. - Для монтажу використовуйте лише кріпильні гвинти, що постачаються разом із виробом, а якщо їх немає, використовуйте гвинти відповідного типу. - Використовуйте гвинти відповідної довжини, як зазначено в посібнику з монтажу. - У разі сумнівів звертайтеся до уповноваженого сервісного центру або подібного кваліфікованого персоналу.

УВАГА!

• Неправильно встановлені гвинти та інші кріпильні деталі, зазначені в цих інструкціях, можуть становити небезпеку ураження електричним струмом.
• Не використовуйте з окремим програмуючим пристроєм, таймером, пультом дистанційного керування або будь-яким іншим пристроєм, що автоматично вмикається.

Цей пристрій позначено відповідно до Директиви ЄС 2012/19/EC щодо відходів електричного та електронного обладнання (ВЕЕО). Правильно утилізуючи цей виріб, користувач допомагає запобігти негативним наслідкам для навколишнього середовища та здоров'я.

Символ на виробі або в його документах вказує, що цей виріб не можна викидати разом із побутовими відходами, а його слід здати до відповідного пункту збору електричного та електронного обладнання для повторного використання. Виріб

утилізуйте відповідно до місцевих норм щодо видалення відходів. Щоб отримати додаткову інформацію про обробку, збір та повторне використання цього виробу, зверніться до місцевого органу влади, центру збору побутових відходів або магазину, де було придбано виріб.

Пристрій спроектовано, випробувано та виготовлено відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Експлуатація: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Електромагнітна сумісність: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильного використання для зменшення впливу на навколишнє середовище: Коли починаєте готувати, увімкніть витяжку, встановіть найменшу швидкість і, закінчивши готувати, залиште її працювати ще кілька хвилин. Збільшуйте швидкість лише тоді, коли накопичується багато диму або пари, а інтенсивний режим використовуйте лише в крайніх випадках. Щоб зберегти ефективність поглинання запахів, замінюйте вугільний(і) фільтр(и). Щоб зберегти ефективність жирового(их) фільтра(ів), очищуйте його (їх). Використовуйте канали найбільшого діаметру, зазначеного в цьому посібнику, щоб зберегти ефективність пристрою та зменшити шум, що ним створюється.

Використання

Витяжка може використовуватися в режимі відведення повітря назовні або в режимі внутрішньої рециркуляції з фільтрацією.

Режим відведення повітря

Витяжка має верхній отвір для входу повітря B, призначений для видалення пари та виведення її назовні (витяжний трубопровід та кріпильні затискачі в комплект не входять).

Увага! Якщо у витяжці є вугільні фільтри, обов'язково видаліть їх.

Режим внутрішньої рециркуляції з фільтрацією

У випадку, коли під час приготування їжі утворюється пара, і її неможливо вивести назовні, можна використовувати витяжку в режимі фільтрації, встановивши дефлектор F на трубопровід та встановивши один або кілька вугільних фільтрів (це залежить від вашої моделі). Таким чином, дим і пара на кухні будуть очищуватися через верхні отвори.

Увага! Якщо у витяжці немає вугільних фільтрів, їх потрібно замовити та встановити перед використанням.

Моделі без двигуна витяжки працюють лише в режимі відведення повітря і повинні бути підключені до зовнішнього витяжного пристрою (не входить у комплект).

Інструкція з підключення надається разом із периферійним блоком.

Встановлення

Рис. 3.

Якщо плита електрична, мінімальна відстань між поверхнею конфорок і нижньою частиною витяжки повинна бути 50 см, а якщо плита газова або комбінована - 65 см.

Якщо в інструкції з встановлення газової плити вказано більшу відстань, необхідно враховувати це.

Підключення до електричної мережі

Напруга в електричній мережі повинна відповідати напрузі, зазначеній на етикетці, прикріпленій усередині корпусу. Якщо є вилка, потрібно вмикати корпус у розетку, що відповідає чинним нормам і знаходиться в доступному місці навіть після встановлення корпусу. Якщо вилки немає (передбачено пряме підключення до електричного струму) або немає розетки в доступному місці навіть після встановлення корпусу, використовується двополюсний вимикач, який згідно з усіма правилами встановлення забезпечує повне від'єднання від електричної мережі у разі перенапруги.

УВАГА!

Перед повторним підключенням корпусу до електричної мережі та перевіркою його справності завжди переконайтеся, що мережевий кабель правильно встановлено.

Монтаж

Якщо до корпусу додаються кріпильні пластини, пристосовані для більшості стін/стель, все одно потрібно звернутися до кваліфікованого фахівця, який перевірить, чи підходять матеріали для даного типу стін/стель. Стіни/стелі повинні бути достатньо міцними, щоб витримати вагу корпусу.

Робота

У корпусі є панель керування з вибором швидкості витяжки та вимикачем освітлення, яким можна керувати лампами над варильною поверхнею.

Обслуговування

Чищення

Для чищення використовуйте ТІЛЬКИ ганчірку, змочену рідким нейтральним миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЧИСТЯЧІ ЗАСОБИ АБО ІНСТРУМЕНТИ!

Не використовуйте абразивні миючі засоби. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жироуловлюючий фільтр

Рис. 1.

Затримує часточки жиру, що утворюються під час смаження.

Турі буті валомас віна карта пер менєсі швельняіс валікліаіс, ранкініу будом або індагпловеже відповідній температурі і короткім циклом.

Плаунант металін нуо рієбалу саугаті фільтра індагпловей, він може втратити колір, але його фільтрувальні властивості залишаться незмінними.

Щоб демонтувати жировий фільтр, потягніть за пружинну ручку відчеплення.

Вугільний фільтр (тільки для режиму фільтрації)

2 мал.

Усуває неприємні запахи, що виникають під час приготування їжі.

Вугільний фільтр насичується під час тривалого використання, залежно від типу кухні та регулярності чищення жирового фільтра. У будь-якому випадку капсулу потрібно замінювати щонайменше кожні чотири місяці.

НЕ можна мити або регенерувати.

Зніміть жирові фільтри.

Встановіть фільтри так, щоб вони закривали двигун.

Переконайтеся, що частини R транспортера відповідають отворам S, потім закрутіть за годинниковою стрілкою до упору.

Щоб демонтувати, виконайте ці дії у зворотному порядку.

Знову встановіть жирові фільтри.

Заміна ламп

1 мал.

Вимкніть прилад з електричної мережі.

Увага! Перш ніж торкатися ламп, переконайтеся, що вони охололи.

Щоб отримати доступ до відсіку для ламп, зніміть кришку A.

Замініть перегорілу лампу.

Використовуйте лише лампи типу E14 3W світлодіодні.

Для отримання більш детальної інформації див. додану брошуру "ILCOS D" (літерно-цифрова позиція "1d").

Якщо освітлення не працює, перш ніж викликати технічну допомогу, перевірте, чи правильно встановлені лампи.

ТІЛЬКИ в деяких продуктах:

як додаткова опція постачається зворотний клапан, який необхідно встановити. Якщо умови монтажу цього вимагають (наприклад, відсутній захист від випадкового потоку повітря ззовні), перед встановленням витяжного патрубка вставте його в спеціальний тримач усередині з'єднання витяжного отвору.

LV - інструкція з встановлення та використання

Суворо дотримуйтесь інструкцій, наведених у цьому посібнику. Не береться жодної відповідальності за можливі несправності, пошкодження або пожежі, які можуть статися з пристроєм у разі недотримання інструкцій цього посібника. Витяжка створена для всмоктування диму від приготування їжі та пари і призначена лише для використання в домашніх умовах.

Примітка: Елементи, позначені символом (*), є додатковими аксесуарами, які постачаються лише з деякими моделями, або елементами, які не постачаються, але їх можна придбати.

Попередження з техніки безпеки

• Перед будь-яким чищенням або технічним обслуговуванням від'єднайте витяжку від електромережі, вийнявши вилку з розетки або відключивши електропостачання.
• Під час усіх операцій з встановлення та обслуговування завжди слід носити захисні рукавиці. Діти віком від 8 років або особи з обмеженими фізичними, сенсорними чи розумовими здібностями або з недостатнім досвідом і знаннями можуть використовувати цей пристрій лише під наглядом або після отримання інструкцій щодо безпечного використання та розуміння пов'язаних з ним ризиків.
• Не дозволяйте дітям гратися з приладом або керувати ним.
• Діти не повинні виконувати чищення та обслуговування без нагляду.
• Приміщення, де встановлено прилад, повинно мати достатню вентиляцію, якщо витяжка використовується разом з іншими газовими приладами або приладами, що працюють на іншому паливі. Витяжку необхідно чистити як зсередини, так і ззовні (НЕ РІДШЕ ОДНОГО РАЗУ НА МІСЯЦЬ), у будь-якому випадку, дотримуючись інструкцій з технічного обслуговування. Недотримання правил чищення витяжки та заміни/чищення фільтрів призводить до ризику виникнення пожежі.
• Категорично забороняється готувати страви способом "фламбе" під витяжкою.

Для заміни ламп використовуйте лише тип ламп, зазначений у розділі з обслуговування/заміни ламп цього посібника. Використання відкритого вогню шкідливе для фільтрів і може спричинити пожежу, тому цього слід уникати в будь-якому випадку. Смаження слід виконувати під наглядом, щоб уникнути займання перегрітої олії. УВАГА! Доступні частини можуть значно нагріватися під час використання разом з приладами для приготування їжі. - Не підключайте прилад до електричної мережі, поки не завершите встановлення повністю. - Не підключайте прилад до електричної мережі, поки не завершите встановлення повністю. - Щодо технічних заходів та заходів безпеки, яких необхідно вжити для відведення диму, важливо ретельно дотримуватися місцевих нормативів. - Витяжний канал цього приладу не можна підключати до жодної іншої існуючої вентиляційної системи, що використовується для будь-яких інших цілей, наприклад, для відведення диму від приладів, що працюють на газі або іншому паливі. - Не використовуйте та не залишайте витяжку без належно встановлених ламп через ризик ураження електричним струмом. - Ніколи не використовуйте витяжку без належно встановлених електричних з'єднань. Витяжку ніколи не можна використовувати як опорну поверхню, якщо це спеціально не зазначено. - Використовуйте лише кріпильні гвинти, що входять у комплект постачання для встановлення, або, якщо вони не постачаються, придбайте гвинти правильного типу. - Використовуйте гвинти правильної довжини, зазначені в посібнику зі встановлення. - У разі сумнівів звертайтеся до авторизованого сервісного центру або до кваліфікованої особи.

УВАГА!

• Неможливість встановити гвинти або кріпильний пристрій відповідно до цих інструкцій може призвести до ризику ураження електричним струмом.
• Не використовуйте разом з окремим програмованим пристроєм, таймером, пультом дистанційного керування або будь-яким іншим пристроєм, що вмикається автоматично.

Цей прилад відповідає Європейській директиві 2012/19/EC щодо відходів електричного та електронного обладнання (WEEE). Переконавшись, що цей продукт утилізовано належним чином, користувач сприяє запобіганню негативним наслідкам для навколишнього середовища та здоров'я.

Символ на виробі або в супровідній документації означає, що цей виріб не можна утилізувати як побутові відходи, а його слід здавати в спеціальний пункт прийому для повторного використання електричного та електронного обладнання. Це необхідно робити, дотримуючись місцевих законів щодо утилізації відходів. Для отримання додаткової інформації про використання, обробку та повторне використання виробу звертайтеся до місцевих органів влади, служби утилізації відходів або магазину, де було придбано виріб.

Пристрій розроблено, перевірено та виготовлено відповідно до таких вимог.

Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Рекомендації щодо правильного використання для зменшення впливу на навколишнє середовище. Увімкніть витяжку на мінімальній швидкості, коли починаєте готувати, і залиште її увімкненою на кілька хвилин після завершення приготування. Збільшуйте швидкість лише тоді, коли є велика кількість диму та пари, і використовуйте підвищену швидкість (швидкості) лише в екстремальних випадках. Замінюйте вугільний фільтр (фільтри), якщо необхідно, щоб підтримувати хорошу ефективність зменшення запахів. Очищуйте жировий фільтр (фільтри), якщо необхідно, щоб підтримувати хорошу ефективність жирового фільтра. Використовуйте максимальний діаметр вентиляційної системи, зазначений у цьому посібнику, для підвищення ефективності та зменшення шуму.

Використання

Витяжка призначена для використання у версії з відведенням повітря назовні або у версії з фільтрацією та внутрішньою рециркуляцією.

Версія з відведенням повітря

Витяжка має верхній вихід повітря B, призначений для відведення диму назовні (витяжна труба та кріпильні затискачі не постачаються).

Увага! Якщо витяжка має вугільний фільтр, його необхідно зняти.

Версія з фільтром

У разі неможливості відведення кухонного диму або пари назовні можна використовувати витяжку у версії з фільтром, встановивши дефлектор F на димохід, або один чи кілька вугільних фільтрів (залежно від моделі), дим і пара збираються на кухні через верхню решітку H.

Увага! Якщо витяжка не має вугільного фільтра, його необхідно замовити та встановити перед використанням.

Моделі без двигуна відведення працюють лише у версії з відведенням повітря і повинні бути підключені до периферійного блоку відведення (не постачається з пристроєм).

Інструкції з підключення надаються разом із периферійним блоком.

Встановлення

Малюнок 3

Мінімальна відстань між поверхнею плити, на якій розміщуються посудини, та нижньою частиною витяжки має бути не менше 50 см для електричної плити та 65 см для газової та комбінованої кухонної плити.

Якщо в інструкції з встановлення газового пристрою вказано більшу відстань, необхідно її дотримуватися.

! Електричне підключення

Напруга в мережі має відповідати напрузі, зазначеній на спеціальній етикетці, яка знаходиться всередині витяжки. Якщо витяжка має вилку, під'єднайте її до розетки, яка відповідає чинним нормам і знаходиться в доступному місці після встановлення.

Якщо витяжка не має вилки (пряме підключення до електричної системи) або вилка не знаходиться в доступному місці після встановлення, використовуйте двополюсний вимикач, що відповідає нормам, який забезпечує повне відключення від мережі, у категорії перенапруги III, згідно з правилами встановлення.

УВАГА!

Перед підключенням витяжки до мережі живлення та перед перевіркою її правильної роботи завжди перевіряйте, що мережевий кабель встановлено правильно.

Встановлення

Витяжка оснащена фіксуючими гвинтами, які підходять для більшості типів стін/стель. У будь-якому випадку необхідно звернутися до кваліфікованого фахівця, щоб переконатися у придатності матеріалів для типу стіни/стелі. Стіна/стеля має бути достатньо товстою/міцною, щоб витримати вагу витяжки.

Експлуатація

Використовуйте сенсорні кнопки, розташовані на передній панелі витяжки, щоб увімкнути освітлення та двигун всмоктування.

Технічне обслуговування

Очищення

Для очищення використовуйте ТІЛЬКИ вологу ганчірку, змочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ДЛЯ ОЧИЩЕННЯ ІНСТРУМЕНТИ АБО ПРИЛАДДЯ!

Не використовуйте будь-які абразивні засоби.

НЕ ВЖИВАЙТЕ АЛКОГОЛЬ!

Жировий фільтр

Малюнок 1

Затримує часточки жиру, що утворюються під час приготування їжі.

Жировий фільтр необхідно чистити щомісяця, неагресивними засобами, вручну або в посудомийній машині, при низькій

температурі та з використанням короткого циклу. Якщо його миють у посудомийній машині, металеві деталі жирового фільтра можуть потьмяніти, але в будь-якому випадку його властивості не змінюються. Щоб зняти жировий фільтр, потягніть за ручку пружини розблокування.

Фільтр з активованим вугіллям (тільки для версії з фільтром)

Малюнок 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Насичення вугільного фільтра відбувається після більш-менш тривалого використання, залежно від типу кухні та частоти фільтрації жиру. У будь-якому випадку необхідно замінювати картридж кожні чотири місяці.

НЕ МОЖНА мити або відновлювати.

Зніміть жирові фільтри.

Встановіть фільтри, що закривають двигун.

Переконайтеся, що пальці R на конвеєрі відповідають петлям S, поверніть за годинниковою стрілкою до блокування. Для розбирання виконайте дії у зворотному напрямку.

Встановіть назад жирові фільтри.

Заміна ламп

Малюнок 1

Від'єднайте пристрій від електричної системи.

Увага! Перед тим як торкатися ламп, переконайтеся, що вони холодні.

Щоб отримати доступ до відсіку ламп, зніміть кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи з макс. 3W-E14. Додаткову інформацію дивіться на доданій сторінці "ILCOS D" (позначення літер та цифр "1d").

Якщо освітлення не працює, перевірте, чи лампа правильно вставлена, перш ніж звертатися до технічного сервісу.

ТІЛЬКИ в деяких продуктах:

Як додатковий аксесуар у комплектації, що встановлюється, постачається зворотний клапан диму. Якщо умови встановлення це передбачають (наприклад, відсутність захисту від випадкового потоку повітря ззовні), встановіть його у відповідному місці з'єднання витяжки перед встановленням димохідної труби.

Строго дотримуйтесь інструкцій, наведених у цьому посібнику. Ми не несемо жодної відповідальності за можливі нещасні випадки, пошкодження або пожежу, спричинені пристроєм внаслідок недотримання інструкцій, написаних у цьому посібнику. Витяжка призначена для всмоктування пари та диму, що утворюються під час приготування їжі, і призначена виключно для домашнього використання.

Примітка: Елементи, позначені символом "(*)", є додатковими частинами, що постачаються лише з деякими моделями, або елементами, які не постачаються, а їх необхідно придбати.

Попередження

• Перед початком процесу обслуговування та чищення від'єднайте витяжку від електроживлення, вимкніть її з мережі та витягніть шнур з розетки або вимкніть головний вимикач у будинку.
• Завжди надягайте робочі рукавиці для всіх операцій з встановлення та обслуговування.
• Цей прилад можуть використовувати діти віком від 8 років та особи зі зниженими фізичними або розумовими здібностями чи з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання приладу та розуміють можливі небезпеки.
• Діти повинні бути під наглядом, щоб не гратися з приладом. Чищення та обслуговування не повинні виконувати діти без нагляду.
• Приміщення має бути достатньо провітрюваним, коли кухонна витяжка використовується разом з іншими приладами, що працюють на газі або іншому паливі.
• Витяжку необхідно регулярно чистити зсередини та ззовні (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ). Також необхідно дотримуватися чітких інструкцій з обслуговування.
• Недотримання інструкцій з чищення витяжки, заміни та чищення фільтрів може призвести до пожежі.
• Суворо заборонено готувати їжу

на відкритому вогні під витяжкою.

• Для заміни лампочки використовуйте лише тип лампочки, зазначений у розділі обслуговування/заміни лампочки в цій інструкції. Використання відкритого полум'я шкідливе для фільтрів і може спричинити пожежу, тому його слід уникати в будь-якому випадку. Смаження слід виконувати під контролем, щоб уникнути займання перегрітої олії. УВАГА: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися.
• Не під'єднуйте прилад до електричної мережі, поки встановлення не буде повністю завершено.
• Щодо технічних заходів та заходів безпеки, які необхідно вжити під час випуску пари, слід суворо дотримуватися положень і правил місцевих органів влади. Повітря не повинно відводитися через канал для випуску пари, що утворюється приладами, які працюють на газі або іншому паливі.
• Не використовуйте та не залишайте витяжку без належно встановлених лампочок через можливу небезпеку ураження електричним струмом.
• Ніколи не використовуйте витяжку без належно встановленої сітки!
• Витяжку НІКОЛИ не можна використовувати як поверхню для зберігання, якщо це не зазначено явно.
• Використовуйте лише гвинти для монтажу, що постачаються з виробом, або, якщо вони не постачаються, придбайте правильний тип гвинтів. Використовуйте правильну довжину гвинтів, зазначену в • Посібнику зі встановлення. Якщо ви сумніваєтеся, зверніться до авторизованого сервісного центру або подібного кваліфікованого персоналу.

УВАГА!

• Неправильне встановлення гвинтів або кріпильних елементів відповідно до цих інструкцій може призвести до небезпек, пов'язаних з електрикою.
• Не використовуйте з програматором, таймером, окремим пультом дистанційного керування або будь-яким іншим пристроєм, що активується автоматично.

Цей пристрій марковано відповідно до Європейської Директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE). Переконайтеся, що цей продукт утилізовано належним чином, оскільки таким чином користувач допомагає запобігти можливим негативним наслідкам для здоров'я та довкілля.

Символ на виробі або в супровідній документації вказує, що цей продукт не можна утилізувати як побутові відходи, а слід здати у відповідний пункт збору для

утилізації електричних та електронних пристроїв. Утилізуйте цей відхід, суворо дотримуючись місцевих правил поводження з відходами. Для отримання детальнішої інформації про обробку, утилізацію та повторне використання цього продукту зверніться до відповідних місцевих органів, служби збору побутових відходів та/або магазину, де ви придбали цей продукт.

Апарат спроектовано, випробувано та виготовлено відповідно до:

• Вимоги безпеки: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Інформація про характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Поради щодо правильного використання з метою зменшення впливу на навколишнє середовище: Увімкніть витяжку на мінімальну швидкість, коли готуєте, і залиште її працювати ще кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму або пари і використовуйте підвищену швидкість (швидкості) лише в екстремальних ситуаціях. Замінюйте фільтр (фільтри) лише тоді, коли це необхідно, щоб підтримувати ефективність зменшення неприємних запахів. Очищуйте фільтр (фільтри) від жиру, коли це необхідно, для підтримання належної ефективності цього фільтра. Використовуйте максимальний діаметр витяжної труби, зазначений у цьому посібнику, щоб оптимізувати ефективність і зменшити шум.

Використання

Витяжка призначена для використання у витяжному режимі з відведенням повітря назовні або у фільтраційному режимі з внутрішньою циркуляцією.

Витяжний режим

Кухонна витяжка має верхній вихід повітря B для відведення диму назовні (витяжні труби та кріплення не входять у комплект).

Увага! Якщо кухонна витяжка оснащена вугільним фільтром, його необхідно зняти.

Фільтраційна версія

Якщо неможливо вивести дим і пару назовні, можна використовувати кухонну витяжку у фільтраційній версії, встановивши дефлектор F на димохід та один або кілька вугільних фільтрів (залежно від моделі). Дим і пара очищуються на кухні через верхні решітки H.

Увага! Якщо кухонна витяжка не має вугільного фільтра, його необхідно замовити та встановити перед використанням.

Моделі без двигуна для всмоктування працюють лише у витяжному режимі і повинні бути підключені до зовнішнього всмоктувального пристрою (який не входить у комплект).

Інструкції щодо підключення додаються разом із зовнішнім пристроєм.

Встановлення

Рис. 3

Мінімальна відстань між поверхнею для приготування їжі та нижньою частиною витяжки не повинна бути меншою за 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо інструкції з встановлення газового пристрою вимагають більшої відстані, необхідно дотримуватися цих інструкцій.

! Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці з технічними характеристиками, що знаходиться всередині витяжки. Якщо є вилка, підключіть витяжку до розетки, яка відповідає чинним нормам і розташована в доступному місці навіть після встановлення.

Якщо витяжка без вилки (пряме підключення до мережі) або розетка не розташована в доступному місці навіть після встановлення, встановіть двополюсний вимикач, який забезпечує повне відключення від мережі в умовах категорії перенапруги та відповідно до правил встановлення.

УВАГА!

Перш ніж знову підключити витяжку до електричної мережі та перевірити її правильну роботу, переконайтеся, що мережевий кабель встановлено правильно.

Монтаж

Витяг оснащений кріпильними елементами, які підходять майже для всіх стін/стель. У будь-якому випадку необхідно звернутися до кваліфікованого технічного персоналу, щоб перевірити придатність матеріалу з урахуванням типу стіни/стелі. Стіна/стеля повинна бути достатньо міцною, щоб витримувати вагу витяга.

Функціонування

Витяг оснащений панеллю керування, яка регулює швидкість всмоктування та контролює ввімкнення освітлення для освітлення поверхні для приготування їжі.

Технічне обслуговування

Очищення

Для очищення використовуйте виключно м'яку вологу ганчірку та рідкі нейтральні миючі засоби. Не використовуйте абразивні інструменти або засоби для чищення.

Уникайте використання засобів, які дряпають. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Мал. 1

Затримує жирові частинки, що утворюються під час приготування їжі.

Необхідно очищати один раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низьких температурах і з коротким циклом прання.

Після миття в посудомийній машині металевий жировий фільтр може втратити колір (може виглядати вицвілим), але його фільтраційні характеристики не зміняться.

Щоб зняти жировий фільтр, потягніть за ручку з пружиною, щоб від'єднати його.

Вугільний фільтр (тільки для версії з фільтрацією)

Мал. 2

Задржава непријатне мирисе који су последица кувања.

До засићења угљеног филтера долази после продужене употребе и зависи од врсте кухиње и од тога колико често се прао филтер за уклањање масноће. У сваком случају је потребно заменити уложак свака 4 месеца.

Не може се прати или обнављати.

Извадите филтер за уклањање масноће.

Монтирајте филтере на начин да покрију мотор.

Контролишите да осовине R на проводнику одговарају рупицама S, окрените их у смеру казаљке на сату све до блокаде.

Ако хоћете да размонтирате, поступите на обрнут начин.

Поставите на исто место филтере за уклањање масноће.

Замена лампе

Сл. 1

Искључите апарат са електричне мреже.

Упозорење! Пре него што додирнете лампе, будите сигурни да су се охладиле.

Пре него што приступите у удубину где се налази лампа, уклоните горњи део A.

Замењите оштећену сијалицу.

Користите само LED сијалице макс. 3W-E14. За више детаља, погледајте приложени лист "ILCOS D" (алфанумеричка позиција "1d").

Якщо освітлення не працює, перевірте, чи правильно встановлені лампи на свої місця, перш ніж викликати сервісну службу для допомоги.

ТІЛЬКИ для деяких виробів:

Як додаткове обладнання постачається зворотний клапан диму, який необхідно встановити. Якщо це вважається необхідним через умови монтажу (наприклад, відсутність захисту від випадкового повторного надходження відпрацьованого повітря), встановіть його у відповідне гніздо всередині патрубка для виходу повітря перед встановленням димохідної труби.

Суворо дотримуйтесь інструкцій у цьому посібнику. Ми не несемо відповідальності за будь-які проблеми, пошкодження або пожежу, що виникли внаслідок недотримання інструкцій, включених у цей посібник. Витяжки призначені виключно для домашнього використання.

Примітка: додаткові пристрої, позначені символом (*), вважаються додатковими приладами, які вмикаються лише в деяких моделях, а якщо вони не вмикаються в моделі, їх слід придбати окремо.

Важливі поради

• Перед будь-якою операцією з чищення або обслуговування вимкніть витяжку з електричної мережі, вийнявши вилку з розетки або вимкнувши домашній автоматичний вимикач.

Для всіх операцій з монтажу та обслуговування використовуйте робочі рукавички. - Цей прилад можуть використовувати діти віком від 8 років та особи з обмеженими фізичними, сенсорними чи розумовими здібностями, або з недостатнім досвідом чи знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання приладу та розуміють пов'язані з ним небезпеки. - Слідкуйте за дітьми, щоб вони не гралися з приладом. - Чищення та обслуговування не повинні виконувати діти без нагляду. - Приміщення повинно бути достатньо провітрюваним, коли кухонна витяжка використовується разом з приладами, що спалюють газ або інше паливо. - Витяжку необхідно регулярно чистити як зсередини, так і ззовні (принаймні

ЩОМІСЯЦЯ), у будь-якому випадку необхідно дотримуватися інструкцій з обслуговування.

• Недотримання інструкцій щодо чищення витяжки та заміни/чищення фільтрів може призвести до ризику пожежі.
• Суворо забороняється готувати їжу під самою витяжкою.
• Для заміни лампи використовуйте тип лампи, зазначений в інструкції з обслуговування/заміни лампи в цьому посібнику.

Використання відкритого полум'я є шкідливим для фільтрів і може призвести до ризику пожежі, тому цього слід уникати в будь-яких обставинах.

Кожне приготування повинно ретельно контролюватися, щоб запобігти перегріванню олії та займанню.

УВАГА: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися.

• Не використовуйте апарат з електричним живленням, якщо монтаж не був виконаний повністю.
• Це стосується технічних заходів безпеки, що застосовуються для використання приладу. Важливо уважно дотримуватися правил, встановлених місцевими органами влади.
• Всмоктуване повітря не повинно подаватися в активну зону, щоб уникнути створення апарату, який може спричинити небезпеку. Не використовуйте аспіратор без правильно встановленого фільтра, оскільки можливий ризик ураження електричним струмом.
• Ніколи не використовуйте аспіратор, якщо у вас немає правильно встановленої решітки!
• Аспіратор ніколи не повинен використовуватися як поверхня для опори, якщо він не був точно встановлений. Використовуйте кріпильні засоби для закріплення, передбачені виробником для монтажу, інакше не гарантується безпека. Використовуйте відповідні гвинти для закріплення, що вказані в розділі з монтажу.
• У разі сумнівів зверніться до компетентного фахівця з техніки безпеки або до особи з відповідною кваліфікацією.

УВАГА!

• Неправильне встановлення затискачів та кріпильних пристроїв відповідно до цього розділу може призвести до небезпеки ураження електричним струмом. Не використовуйте програматори, таймери, окремі датчики або інші пристрої, які активуються автоматично.

Цей пристрій маркований відповідно до Європейської директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE). Правильна утилізація цього продукту допомагає запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людини, які можуть виникнути внаслідок неналежного поводження з відходами цього продукту.

Символ перекресленого контейнера для сміття на виробі або в документації, що додається до виробу, вказує на те, що цей пристрій не можна утилізувати як побутові відходи. Його слід здати до відповідного пункту збору для переробки електричного та електронного обладнання. Утилізація повинна здійснюватися відповідно до місцевих правил охорони навколишнього середовища. Для отримання детальнішої інформації про переробку цього продукту ви можете звернутися до місцевих органів влади, комунальної служби або до продавця, у якого ви придбали цей продукт.

Пристрій спроектований, випробуваний та виготовлений відповідно до:

• Безпечність: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Можливості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Поради для правильної експлуатації, щоб зменшити вплив на навколишнє середовище

Увімкніть витяжку на мінімальній швидкості під час готування та залиште її працювати ще кілька хвилин після завершення готування. Збільшуйте швидкість лише у разі великої кількості диму.

Нагадування: використовуйте підвищену швидкість лише в певних ситуаціях. Замінюйте фільтр (фільтри) на активованому вугіллі, коли це необхідно, щоб зберегти ефективність видалення запахів. Очищуйте фільтр (фільтри) для жиру, коли це необхідно, щоб зберегти його ефективність. Використовуйте максимальний діаметр витяжної системи, зазначений у цьому посібнику, щоб оптимізувати ефективність і зменшити шум.

Використання

Витяжку можна використовувати у двох режимах: з відведенням повітря назовні або з рециркуляцією повітря.

Варіант з відведенням

Витяжка має верхній отвір для виведення парів назовні (не постачається з'єднувальна труба та фітинги).

Увага! Якщо витяжка оснащена фільтром на активованому вугіллі, його необхідно зняти.

Варіант з фільтрацією

Якщо неможливо відводити пари та запахи від готування назовні, витяжку можна використовувати у варіанті з фільтрацією, встановивши дефлектор F та один або кілька фільтрів на активованому вугіллі (залежно від моделі). Пари та запахи в кімнаті рециркулюються через верхню решітку H.

Увага! Якщо витяжка не оснащена фільтром на активованому вугіллі, його необхідно придбати та встановити перед використанням.

Моделі без вентилятора працюють лише у варіанті з відведенням повітря і повинні бути підключені до зовнішнього пристрою для відведення (не входить у комплект).

Указа за поврзување се доставен со периферскиот уред за издувување.

Монтажа

Најмалку растојание помеѓу плочата од прозорецот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50cm за електричните апарати за готвење, 65cm за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за гасните плочи од прозорецот предвидува поголемо растојание, мора да се придржувате до тоа.

Приклучување на електрична енергија

Јавното струјно напојување мора да одговара со ознаките на етикетата за карактеристиките ставени внатре во аспираторот. Ако аспираторот е со приклучни поврзите до батерекот во согласност со струјните прописи, поставете го на предвидено место пред монтажата. Ако не е снабден со приклучок (директна врска со електричното напојување) или приклучокот

не е поставен на предвидено место пред монтажата, применете биполарен прекинувач во согласност со стандардите кои обезбедуваат комплетно исклучување на електричното напојување под услови на поврзување со преоптоварување на мрежа категорија III, во согласност со упатството за монтажа.

ПРЕДУПРЕДУВАЊЕ!

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете го и струјниот кабел и правилното моторизирање.

Вградување

Аспираторот е заедно со парната за приспособување пригоден за готвење на плочи од стакло/таван. И покрај тоа потребно е да побарате објаснување од квалификуван техничар за да ви потврди за ризичноста на материјалите според видот на плочата/таванот.

Плочата/таванот треба да биде доволно цврст за да ја издржи тежината на аспираторот.

Функционирање

Аспираторот се поврзува со команда табла со регулатор на брзините на издувување и регулатор за осветлувањето, индикаторот од филтерот.

Одржување

Відкривання

За чистоту інжекційного контуру користуйтеся лише нейтральним детергентом. Не чистіть за допомогою абразивних інструментів.

Не користуйтеся промисловими засобами для збирання абразивів. Не користуйтеся алкоголем!

Фільтр-вставка

Поз. 1

Для збирання великих часток з палива відповідно.

Металевий фільтр для мастила треба чистити виключно нейтральним детергентом, особливо при низьких температурах у короткий інтервал.

З переходом на мастило для садових металевих фільтрів для мастила може втратити свою функцію, але його характеристики для фільтрації води не змінюються.

Щоб зняти фільтр для мастила, потягніть його за кільце для зняття.

Фільтр з активним вугіллям (тільки для варіанта з фільтрацією)

Поз. 2

Для збирання дрібних частинок з палива відповідно.

Засмічення та знос фільтра відбувається поступово або раптово при тривалій експлуатації залежно від типу

На відповідність та ефективність чистоти фільтра для мастила. У кожному випадку необхідно замінити фільтр не пізніше ніж через 4 місяці.

Не можна переробляти або обходити.

Зважте гайку на маслі.

Монтуйте гайку так, щоб вона покривала мотор.

Перевірте та освіжіть провідник, обертаючи фільтр, вірте за кінець у правильному напрямку стрілки на годиннику, щоб уникнути блокування.

Для демонтажу послідуйте вказаному порядку.

Повторно монтуйте фільтр на маслі.

Заміна свічок

Мал. 1

Вимкніть пристрій від електричного живлення.

Попередження! Перед тим, як торкатися свічок, перевірте, чи вони охололи.

Зніміть кабель, щоб дістатися до свічок у колодязі.

Вийміть решітку

Використовуйте лише одну лампу максимальною потужністю 3W-E14. Для більш детальної інформації зверніться до супровідного документа "ILCOS D" (бр. "1d").

Якщо освітлення працює, перш ніж викликати технічну допомогу, перевірте, чи свічки добре встановлені.

Тільки для деяких виробів:

Якщо стеля обладнана вентиляцією для відведення газів, необхідно встановити вентиляційний отвір. Якщо умови для встановлення вважаються недостатніми (наприклад: відсутність захисту від випадкового потрапляння води та струменя повітря), встановіть відповідний отвір у внутрішній частині елемента для витягу повітря та встановіть витяжну трубу.

SL - Інструкції з монтажу та використання

Суворо дотримуйтесь інструкцій з цього посібника. Ми не несемо жодної відповідальності за можливі неприємності, пошкодження або пожежі на пристрої, які можуть виникнути через недотримання інструкцій з цього посібника. Витяжка призначена для видалення диму та пари, що утворюються під час приготування їжі, і призначена виключно для домашнього використання.

Примітка: Деталі, позначені символом "(*)", є додатковим обладнанням, яке постачається лише з деякими моделями, або їх можна придбати окремо.

Попередження

Перед будь-яким чищенням або обслуговуванням вимкніть витяжку з електромережі, витягнувши вилку з розетки або вимкнувши головний вимикач. Під час усіх операцій з монтажу та обслуговування використовуйте захисні рукавиці. - Пристрій не призначений для використання дітьми віком до 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом і знаннями, якщо вони не перебувають під наглядом відповідальної особи або не були проінструктовані щодо безпечного використання пристрою та усвідомлюють пов'язані з цим небезпеки. - Діти повинні перебувати під наглядом, щоб вони не гралися з пристроєм. - Діти не повинні чистити пристрій або виконувати обслуговування без нагляду. - Якщо кухонна витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива, приміщення має бути достатньо провітрюваним. - Часто чистіть витяжку як зовні, так і всередині (ПРИНАЙМНІ РАЗ НА МІСЯЦЬ), у будь-якому випадку дотримуйтесь вимог, зазначених в інструкціях з обслуговування в цьому посібнику. - Недотримання правил чищення витяжки та заміни або чищення фільтрів створює ризик пожежі. - Під витяжкою суворо заборонено готувати страви з фламбуванням.

• При заміні використовуйте лише тип лампи, зазначений у розділі про обслуговування/заміну лампи в цих інструкціях. Відкритий вогонь шкідливий для фільтрів і може спричинити пожежу, тому його використання в будь-якому випадку заборонено. Смаження вимагає постійного нагляду, щоб перегріта олія не зайнялася. УВАГА: Під час роботи варильної поверхні доступні частини витяжки можуть сильно нагріватися.
• Не підключайте пристрій до електромережі, поки монтаж не буде повністю завершено. Щодо технічних та безпекових заходів для відведення диму, ви повинні суворо дотримуватися положень компетентних місцевих органів.
• Відсмоктуване повітря не можна направляти в трубопровід, який служить для відведення газів від пристроїв, що працюють на газі або інших видах палива.
• Не використовуйте витяжку та не залишайте її з неправильно встановленими лампами, оскільки існує ризик ураження електричним струмом.
• Ніколи не використовуйте витяжку, якщо решітка не встановлена належним чином!
• Ніколи не використовуйте витяжку як поверхню для зберігання речей, якщо це прямо не дозволено.
• Для встановлення виробу використовуйте лише надані кріпильні гвинти. Якщо їх немає, придбайте правильний тип гвинтів. Використовуйте гвинти правильної довжини, зазначені в інструкціях з монтажу. У разі сумнівів зверніться до авторизованого сервісного центру або до кваліфікованої особи.

УВАГА!

• Якщо під час монтажу гвинтів і кріпильних елементів не дотримуватися цих інструкцій, існує небезпека ураження електричним струмом.
• Не використовуйте з програмістом, таймером, дистанційним пультом або іншими пристроями, які активуються автоматично.

Цей пристрій марковано відповідно до Європейської директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE). Правильно утилізуючи цей виріб, користувач сприяє запобіганню можливим негативним наслідкам для навколишнього середовища та здоров'я.

Знак на виробі або в супровідній документації означає, що його не можна викидати разом із побутовими відходами, а слід здати у відповідний пункт збору для переробки відпрацьованого електричного та електронного обладнання. Утилізуйте пристрій відповідно до місцевих правил поводження з відходами. Для отримання додаткової інформації щодо поводження, повторного використання та переробки цього виробу зверніться до відповідної місцевої служби, пункту збору побутових відходів або магазину, де ви придбали виріб.

Прилад був спроектований, випробуваний і виготовлений відповідно до:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильного використання для зменшення впливу на навколишнє середовище: Увімкніть витяжку на мінімальну швидкість на початку приготування і залиште її працювати ще кілька хвилин після завершення. Збільшуйте швидкість лише за наявності великої кількості диму та пари, режим(и) boost використовуйте лише у виняткових ситуаціях. Замінюйте вугільний(і) фільтр(и) за потреби, щоб зберегти ефективність усунення неприємних запахів. Очищуйте жировий(і) фільтр(и) за потреби, щоб зберегти його (їх) ефективність. Використовуйте систему трубопроводів максимальних діаметрів, зазначених у цьому посібнику, щоб оптимізувати ефективність і зменшити шум.

Використання

Витяжка призначена для використання у витяжному варіанті з зовнішнім відведенням повітря або у рециркуляційному (фільтраційному) варіанті з внутрішньою циркуляцією.

Витяжний варіант

Витяжка має один верхній вихід повітря B для зовнішнього відведення диму (витяжна труба та кріпильні хомути не входять у комплект).

Увага! Якщо витяжка оснащена вугільним фільтром, його необхідно зняти.

Фільтраційний варіант

Якщо немає можливості відводити дим і пару назовні, можна використовувати витяжку у фільтраційному варіанті. На димохід витяжки встановіть дефлектор F та один або кілька фільтрів (залежно від моделі витяжки). Повітря рециркулює і через верхній решітчастий отвір H повертається на кухню.

Увага! Якщо витяжка не оснащена вугільним фільтром, його необхідно замовити та встановити перед використанням.

Моделі без всмоктувального двигуна працюють лише у витяжному варіанті та повинні бути підключені до периферійного всмоктувального блоку (не входить у комплект).

Інструкції з підключення стосуються всього периферійного всмоктувального блоку.

Встановлення

Малюнок 3

Мінімальна відстань між опорною поверхнею посуду на варильній поверхні та нижньою частиною витяжки для кухонних приміщень не повинна бути меншою за 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо в інструкціях з встановлення газової плити вказано більшу відстань, її також необхідно враховувати.

Електричне підключення

Напруга мережі повинна відповідати напрузі, зазначеній на табличці з характеристиками, розміщеній усередині витяжки. Якщо витяжка має вилку, вставте її в розетку, яка відповідає чинним нормам і знаходиться в місці, доступному після встановлення пристрою. Якщо витяжка не має вилки (пряме підключення до мережі) або вилка знаходиться в місці, недоступному після встановлення, встановіть двополюсний вимикач, що відповідає нормам, який забезпечує повне відключення від мережі в умовах перенапруги класу III, згідно з правилами встановлення.

УВАГА!

Перед повторним підключенням ланцюга витяжки до мережі живлення та перевіркою правильності роботи завжди перевіряйте, чи правильно встановлено мережевий кабель.

Монтаж

До витяжки додаються кріпильні елементи, придатні для більшості стін/стель. Однак необхідно звернутися до кваліфікованого техніка, який підтвердить відповідність матеріалів типу стіни/стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримувати вагу витяжки.

Робота

Витяжка оснащена панеллю керування з регулюванням швидкості всмоктування та регулюванням яскравості освітлення варильної поверхні.

Технічне обслуговування

Чищення

Для чищення використовуйте ТІЛЬКИ м'яку тканину, змочену нейтральним миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЖОДНИХ ІНСТРУМЕНТІВ АБО ПРИЛАДІВ. Не використовуйте засоби, що містять абразивні елементи. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Мал. 1

Затримує жирові частинки, що утворюються під час приготування їжі.

Його потрібно чистити раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низькій температурі та короткому циклі миття.

Під час миття в посудомийній машині жировий фільтр може знебарвитися, але його фільтрувальні характеристики залишаються незмінними.

Щоб зняти жировий фільтр, потягніть за пружинну ручку.

Вугільний фільтр (тільки для рециркуляційної версії)

Мал. 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Вугільний фільтр потрібно замінювати після тривалого використання, залежно від типу витяжки та регулярності чищення жирового фільтра. У будь-якому випадку картридж потрібно замінювати принаймні кожні чотири місяці.

Фільтр не можна мити або відновлювати.

Зніміть жирові фільтри.

Встановіть вугільні фільтри під двигун.

Перевірте, чи позначка R на корпусі двигуна збігається з позначкою S.

Повертайте ручку за годинниковою стрілкою, доки вона не зафіксується.

Для демонтажу виконайте процедуру у зворотному порядку.

Встановіть на місце мастильні фітинги.

Заміна ламп

Рис. 1

Вимкніть пристрій від електромережі.

Увага! Перш ніж торкатися ламп, переконайтеся, що вони холодні.

Щоб отримати доступ до отвору для ламп, зніміть кришку A.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи з максимальною потужністю 3 Вт, цоколь E14. Для отримання детальнішої інформації зверніться до доданого аркуша "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо світло не працює, перевірте правильність встановлення ламп у їхні гнізда, перш ніж звертатися по допомогу до сервісної служби.

ТІЛЬКИ для деяких виробів:

Як додаткове опційне обладнання для встановлення постачається зворотний клапан для димоходу. Якщо умови встановлення цього вимагають (наприклад, відсутність захисту від небажаного зворотного потоку зовнішнього повітря), вставте його в його гніздо в з'єднанні виходу повітря перед встановленням димоходу.

Строго дотримуйтесь інструкцій, наведених у цьому посібнику. Ми не несемо жодної відповідальності за можливі нещасні випадки, поломки або пожежу приладу, що виникають внаслідок недотримання інструкцій, наведених у цьому посібнику. Кухонна витяжка призначена для видалення диму та пари під час приготування їжі і призначена лише для домашнього використання.

Примітка: Елементи, позначені символом "(*)", є додатковими частинами, що постачаються лише з деякими моделями, або елементами, які не постачаються, а їх необхідно придбати окремо.

Попередження

• Перед виконанням будь-яких операцій з очищення або обслуговування від'єднайте витяжку від електромережі, вийнявши вилку з розетки або відключивши головний вимикач у будинку.
• Завжди надягайте робочі рукавиці під час виконання будь-яких операцій з монтажу та обслуговування.
• Цей пристрій можуть використовувати діти віком від 8 років та особи зі зниженими фізичними, сенсорними або розумовими здібностями чи з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою та розуміють небезпеки, які можуть виникнути під час використання.
• Діти повинні перебувати під наглядом, щоб не гратися з пристроєм. Очищення та обслуговування не повинні виконуватися дітьми без нагляду.
• Приміщення має бути достатньо провітрюваним, коли кухонна витяжка використовується разом з іншими пристроями, що працюють на газі або іншому паливі.
• Витяжку необхідно регулярно чистити зсередини та зовні (ЩОНАЙМЕНШЕ ОДИН РАЗ НА МІСЯЦЬ). Однак необхідно дотримуватися того, що чітко зазначено в інструкціях з обслуговування.
• Недотримання інструкцій з очищення витяжки та заміни і очищення фільтрів може спричинити пожежу.
• Суворо заборонено готувати їжу на відкритому вогні під витяжкою.
• Для заміни лампи використовуйте лише тип

лампи, зазначений у розділі обслуговування/заміна лампи в цьому посібнику.

Використання відкритого полум'я шкідливе для фільтрів і може спричинити пожежу, тому його слід уникати в будь-якому випадку.

Смаження слід виконувати під наглядом, щоб уникнути займання перегрітої олії.

УВАГА: Коли варильна поверхня працює, доступні частини витяжки можуть нагріватися.

• Не під'єднуйте пристрій до електричної мережі, поки монтаж повністю не завершено.
• Щодо технічних заходів та заходів безпеки, які необхідно вжити під час випуску пари, слід суворо дотримуватися положень місцевих нормативних актів.
• Витяжне повітря не повинно передаватися через канал для випуску пари, що утворюється пристроями, що працюють на газі чи іншому паливі.
• Не використовуйте та не залишайте витяжку без правильно встановлених ламп через можливу небезпеку ураження електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої сітки!
• Витяжку НІКОЛИ не можна використовувати як поверхню для зберігання речей, якщо це прямо не вказано.
• Використовуйте лише гвинти для монтажу, що постачаються з виробом, або, якщо вони не постачаються, придбайте правильний тип гвинтів. Використовуйте правильну довжину гвинтів, зазначену в Посібнику з установки. Якщо ви сумніваєтеся, зверніться до авторизованого сервісного центру або подібного кваліфікованого персоналу.

УВАГА!

• Невдале встановлення гвинтів і кріплень відповідно до цих інструкцій може призвести до небезпек електричного характеру.
• Не використовуйте з програмованим таймером, окремим пультом дистанційного керування або будь-яким іншим пристроєм, що активується автоматично.

Цей пристрій марковано відповідно до Європейської директиви 2012/19/EC про відходи електричного та електронного обладнання (WEEE). Переконайтеся, що ви правильно утилізуєте цей продукт відповідно до місцевих правил; користувач сприяє запобіганню та усуненню можливих негативних наслідків для довкілля та здоров'я.

Цей символ на виробі або в супровідній документації вказує, що цей продукт не можна утилізувати як звичайні кухонні відходи, а його слід здати до відповідного пункту збору, де утилізуються електричні та електронні пристрої. Утилізуйте такі пристрої, дотримуючись місцевих правил утилізації відходів. Для отримання додаткової інформації про

утилізацію таких пристроїв звертайтеся до місцевих органів влади, пунктів збору відходів або магазину, де ви придбали цей продукт.

Пристрої розроблені, випробувані та виготовлені відповідно до:

• Правил безпеки: EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233. Правил щодо продуктивності: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради щодо правильного використання з метою зменшення впливу на довкілля: Увімкніть кухонну витяжку на мінімальну швидкість, коли починаєте готувати, і тримайте її увімкненою ще кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари, і використовуйте посилену швидкість (ї) лише в екстремальних ситуаціях. Замінюйте вугільні фільтри лише тоді, коли це необхідно, щоб підтримувати ефективне зменшення неприємних запахів. Очищуйте жирові фільтри, коли це необхідно, для підтримання хорошої ефективності цих фільтрів. Використовуйте максимальний діаметр системи димоходу, зазначений у цьому посібнику, щоб оптимізувати ефективність і зменшити шум.

Використання

Кухонна витяжка призначена для використання у витяжному варіанті з зовнішнім відведенням повітря або з фільтром, що забезпечує циркуляцію повітря в приміщенні.

Витяжний варіант

Витяжка має верхній вихід повітря B для відведення парів назовні (витяжна труба та кріпильні хомути не входять до комплекту).

Увага! Якщо витяжка має вугільний фільтр, його необхідно зняти.

Фільтраційний варіант

Якщо неможливо вивести дим і пару, що утворюються під час приготування їжі, назовні, ви можете використовувати кухонну витяжку у фільтраційному варіанті, встановивши дефлектор F на димохід та один або кілька вугільних фільтрів (залежно від моделі). Дим і пара будуть рециркулюватися на кухні через відповідну верхню решітку H.

Увага! Якщо витяжка не має вугільного фільтра, його необхідно замовити та встановити перед використанням витяжки.

Моделі без двигуна для витяжки працюють лише у витяжному варіанті та повинні бути підключені до зовнішнього витяжного агрегату (який не входить до комплекту).

Інструкції з підключення додаються до зовнішнього витяжного агрегату.

Встановлення

Малюнок 3

Мінімальна відстань між поверхнею для посуду на плиті та нижньою частиною кухонної витяжки не повинна бути меншою за 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо інструкції з встановлення газового приладу вимагають більшої відстані, їх необхідно дотримуватися.

Підключення до електромережі

Напона мреже треба да одговара напону који је наведен на етикети карактеристика која се налази у унутрашњости кухињске напе. Уколико има утикач, повежите кухињску напу с једним утикачем који је у складу с прописима на снази и који је постављен на приступачном месту чак и након инсталације. Ако није опремљена утикачем (директно повезивање с мрежом) или утикач није постављен на приступачном месту, чак и након инсталације поставите двополни прекидач који је у складу с прописима и који обезбеђује комплетно ископчавање с мреже у условима категорије бр. 0 о превисоком напону, у складу с правилима о инсталацији.

УПОЗОРЕЊЕ!

Пре него што поново повежете напајање кухињске напе с напајањем мреже те проверите правилно функционисање, увек добро проконтролишите да ли је кабл мреже био правилно монтиран.

Монтажа

Кухињска напа има комадиће за причвршћивање који су прикладни за скоро све зидове или стропове. Поред свега тога је потребно обратити се квалификованом стручњаку који ће утврдити прикладност материјала зида или стропа. Зид или строп треба бити довољно чврст како би поднио тежину кухињске напе.

Функционисање

Напа има управљачку плочу с контролом брзине усисавања и контролом паљења светла за осветљење површине за кухање.

Одржавање

Чишћење

За чишћење користити искључиво влажну крпу с неутралним детерџентима у течном стању. Не користити алате или помагала за чишћење.

Избегавајте употребу производа који би могли гребати. НЕ КОРИСТИТЕ АЛКОХОЛ!

Филтер за масноћу

Слика 1

Задржава честице масноће које стварају приликом кухања.

Тај филтер морате чистити једном месечно, употребивши неагресивне детерџенте, било ручно или у машини за прање посуђа, у којем случају морате изабрати програм прања с кратким циклусом и на ниској температури.

Якщо ви миєте його в посудомийній машині, можна помітити незначну зміну або втрату кольору, що в жодному разі не впливає на ефективність фільтра.

Щоб зняти фільтр для видалення жиру, потягніть за пружинну ручку, яка від’єднується.

Вугільний фільтр (тільки для версії з фільтрацією)

Малюнок 2

Затримує неприємні запахи, що утворюються під час приготування їжі.

Насичення вугільного фільтра відбувається після більш-менш тривалого використання залежно від типу кухні та регулярності очищення фільтра для видалення жиру. У будь-якому випадку необхідно замінювати касету принаймні кожні чотири місяці.

Вугільний фільтр НЕ можна мити або регенерувати.

Вийміть фільтри для видалення жиру.

Встановіть фільтри так, щоб вони покривали двигун.

Переконайтеся, що затискачі R на трубі збігаються з отворами S, потім поверніть за годинниковою стрілкою, доки не зафіксуєте.

У разі демонтажу виконайте дії у зворотному порядку порівняно з описаним вище.

Встановіть фільтри для видалення жиру.

Заміна лампи

Малюнок 1

Вимкніть прилад з електричної мережі.

Увага! Перед тим як торкатися лампи, переконайтеся, що вони охололи.

Зніміть кришку A, щоб отримати доступ до лампи.

Замініть пошкоджену лампу.

Використовуйте лише світлодіодні лампи макс. 3 Вт-E14. Для отримання додаткової інформації зверніться до доданого аркуша "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо освітлення не працює, перевірте, чи правильно ви встановили лампи, перш ніж звертатися до технічної служби.

ТІЛЬКИ для деяких моделей:

Як додаткове обладнання постачається зворотний клапан диму, який необхідно встановити. Якщо це вважається необхідним через умови монтажу (наприклад, відсутність захисту від випадкового зворотного надходження повітря ззовні), вставте його у відповідне гніздо всередині з'єднання для виходу повітря перед встановленням димохідної труби.

Уважно дотримуйтесь інструкцій, наведених у цьому посібнику. Виробник не несе жодної відповідальності за можливі несправності, пошкодження або пожежі, спричинені недотриманням інструкцій, наведених у цьому посібнику. Витяжка призначена для видалення диму та пари під час приготування їжі і лише для побутового використання.

Примітка: Елементи, позначені "("), є додатковими аксесуарами і постачаються лише з деякими моделями або елементами, які можна придбати окремо.

Увага

Перед будь-яким чищенням або обслуговуванням вимкніть витяжку, вийнявши вилку з розетки або від'єднавши її від основної мережі. - Під час усіх робіт з монтажу та обслуговування використовуйте захисні рукавички. Прилад призначений для використання дітьми віком від 8 років та особами з обмеженими фізичними, сенсорними чи розумовими здібностями або з недостатнім досвідом і знаннями, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання приладу та розуміють пов'язані з цим ризики. - Дітям заборонено гратися з приладом. Чищення та обслуговування не повинні виконуватися дітьми без нагляду. - Якщо кухонна витяжка використовується разом з газовими або іншими приладами, що працюють на паливі, необхідно забезпечити вентиляцію приміщення, де встановлено прилад. - Відповідно до інструкцій з обслуговування необхідно чистити внутрішню та зовнішню частини витяжки (ПРИНАЙМНІ ОДИН РАЗ НА МІСЯЦЬ). Недотримання інструкцій з чищення витяжки та заміни/чищення фільтрів може призвести до ризику пожежі. - Категорично заборонено готувати страви з відкритим полум'ям під витяжкою. - При заміні лампи використовуйте тип лампи, зазначений у

розділі "Обслуговування/заміна лампи" в посібнику.

Відкрите полум'я дуже шкідливе для фільтрів і може призвести до пожежі, тому цього слід уникати.

Щоб олія не перегрівалася і не займалася, всі процеси смаження слід виконувати обережно.

ПОПЕРЕДЖЕННЯ: При використанні з варильними приладами доступні частини витяжки можуть нагріватися.

• Не виконуйте основне підключення пристрою, поки не завершите процес встановлення.
• Важливо дотримуватися правил, встановлених місцевою владою, щодо технічних заходів і заходів безпеки для відведення пари.
• Не підключайте цей пристрій до каналу вентиляційної системи, який використовується для відведення пари від приладів, що працюють на газі або інших видах палива.
• Щоб уникнути ризику ураження електричним струмом, не використовуйте витяжку, поки не встановите лампу належним чином.
• Не використовуйте витяжку без встановлених решіток.
• Ніколи не використовуйте витяжку як опорну поверхню, якщо це не зазначено окремо.
• Використовуйте гвинти, що постачаються разом із виробом, або, якщо їх немає, придбайте гвинти відповідного типу.
• Використовуйте гвинти правильної довжини, зазначені в інструкції зі встановлення.
• З усіма питаннями звертайтеся до авторизованої служби підтримки або кваліфікованого фахівця.

УВАГА!

• Недотримання інструкцій щодо встановлення гвинтів і кріпильних елементів може призвести до небезпеки ураження електричним струмом.
• Не використовуйте цей пристрій із програмованим пристроєм, таймером, окремим пультом дистанційного керування або будь-яким іншим обладнанням, що вмикається автоматично.

Цей пристрій марковано відповідно до Директиви ЄС 2012/19/EC про відходи електричного та електронного обладнання (WEEE). Забезпечивши належну утилізацію цього продукту, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людей, які можуть виникнути внаслідок неналежного поводження з цим продуктом.

Символ на продукті або в документах, що додаються,

означає, що цей пристрій не можна утилізувати як побутові відходи.

вказує на те, що пристрій слід утилізувати окремо від побутових відходів. Не викидайте пристрій разом із звичайним сміттям.

Цей пристрій слід здавати в пункт прийому для переробки електричних та електронних пристроїв. Утилізація відходів повинна здійснюватися відповідно до місцевих екологічних норм.

Для отримання детальної інформації про умови переробки цього продукту зверніться до місцевого органу влади, служби утилізації відходів або продавця продукту.

Цей пристрій спроектовано, випробувано та виготовлено відповідно до наступних стандартів:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Продуктивність: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Щоб зменшити вплив на навколишнє середовище, правильно використовуйте витяжку: вмикайте її на мінімальну швидкість перед початком приготування і залишайте працювати ще кілька хвилин після завершення. Збільшуйте швидкість лише за наявності великої кількості диму або пари, а додаткові швидкості використовуйте лише в екстремальних ситуаціях. Для підтримання ефективності усунення запахів замінюйте вугільні фільтри, коли це необхідно. Для підтримання ефективності жирового фільтра очищуйте його, коли це необхідно. Для оптимізації ефективності та зниження шуму до мінімуму використовуйте максимальний діаметр повітроводу, зазначений у цьому посібнику.

Використання

Витяжка призначена для використання у режимі відведення повітря назовні або у режимі фільтрації.

Модель з відведенням повітря

У верхній частині витяжки є отвір для виходу повітря (B), призначений для відведення диму назовні (повітропровід та хомути не входять до комплекту).

Увага! Якщо вугільний фільтр не входить до комплекту (встановлений або в окремому наборі), його необхідно замовити.

Модель з фільтрацією

Якщо неможливо відводити дим і пару назовні, ви можете використовувати витяжку в режимі фільтрації, встановивши один або кілька вугільних фільтрів та дефлектор F на димохід. Завдяки верхній решітці H дим і пара повертаються на кухню.

Увага! Якщо вугільний фільтр не входить до комплекту, його необхідно замовити та встановити.

Моделі без двигуна працюють лише в режимі витяжки, такі моделі повинні бути підключені до зовнішнього витяжного пристрою (не входить у комплект).

Інструкції з підключення надаються разом із зовнішнім витяжним пристроєм.

Встановлення

Рисунок 3

Мінімальна відстань між посудом на плиті та нижньою частиною витяжки повинна бути не менше 50 см для електричних плит і 65 см для газових або комбінованих плит.

Якщо в інструкціях для газових плит вказано більшу відстань, необхідно дотримуватися її.

Електричне підключення

Основне джерело живлення має відповідати значенню, зазначеному на табличці всередині витяжки. Якщо витяжка має вилку, підключіть її до розетки, що відповідає чинним нормам, у доступному місці. Якщо після встановлення вилка відсутня (пряме підключення до мережі) або розетка недоступна, використовуйте двополюсний вимикач, що відповідає стандартам, який забезпечує повне від'єднання від мережі за умов категорії перенапруги III.

УВАГА:

Перед повторним підключенням витяжки до джерела живлення та перевіркою її справної роботи переконайтеся, що кабель живлення правильно підключений.

Монтаж

Для кріплення витяжки до різних типів стін/стель у комплект входять різні дюбелі. Однак кваліфікований фахівець повинен підтвердити придатність матеріалів для конкретного типу стіни/стелі. Стіна/стеля повинна витримувати вагу витяжки. Не встановлюйте пристрій на поверхню з плитки, штукатурки або силікону. Встановлюйте лише на стіну.

Експлуатація

На витяжці розташована панель керування для регулювання швидкості витяжки та перемикач освітлення для керування лампами підсвічування робочої зони.

Обслуговування

Чищення

Чистіть поверхню тканиною, змоченою водою, з м'яким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЧИСТЯЧІ НАБОРИ ТА ІНСТРУМЕНТИ! Не використовуйте абразивні засоби. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Жировий фільтр

Рисунок 1

Затримує часточки жиру, що утворюються під час приготування їжі.

Жировий фільтр слід чистити раз на місяць вручну з використанням неабразивного миючого засобу або в посудомийній машині з коротким циклом при низькій температурі. Після миття в посудомийній машині колір фільтра може трохи потьмяніти, але це не впливає на його фільтрувальну здатність.

Щоб зняти жировий фільтр, потягніть за пружинний важіль.

Вугільний фільтр (тільки для моделей з фільтром)

Рисунок 2

Фільтр поглинає неприємні запахи, що виникають під час приготування їжі.

Ефективний вугільний фільтр насичується повільніше залежно від типу приготування та частоти чищення жирового фільтра.

У будь-якому випадку картридж необхідно замінювати не рідше ніж раз на чотири місяці.

Вугільний фільтр не можна мити та відновлювати.

Зніміть протижировий фільтр.

Встановіть фільтр, що покриває двигун.

Перевірте, чи збігаються болти R на конвеєрі з кільцями S, і повертайте їх за годинниковою стрілкою, поки вони не зафіксуються.

Виконайте демонтаж відповідно до вимог.

Встановіть на місце протижировий фільтр.

Заміна ламп

Рисунок 1

Від'єднайте витяжку від електромережі.

Попередження! Перш ніж торкатися ламп, переконайтеся, що вони охололи.

Зніміть кришку (A) з кожуха лампи (A).

Замініть пошкоджену лампу.

Використовуйте лише лампи LED 3W-E14. Для отримання детальнішої інформації зверніться до брошури "ILCOS D" (алфавітно-цифрова позиція "1d").

Якщо лампи не світяться, перш ніж звертатися до технічної підтримки, переконайтеся, що вони правильно встановлені в патронах.

ТІЛЬКИ для деяких моделей:

У комплекті з виробом постачається зворотний клапан для диму, який встановлюється як аксесуар. Якщо умови встановлення цього вимагають (наприклад, для захисту від випадкового потрапляння повітря ззовні), встановіть його у спеціальне гніздо всередині повітропроводу перед монтажем димоходу.

Отже, S_ΔAPQ = S_ΔAQP + S_ΔPQR

1.

1. Загальні положення та вимоги безпеки

1

1.1

1

EN/IEC 60335-2- EN/IEC 60335-1:EN/IEC 60335-2. EN/IEC 62233, 31

EN/IEC 61591; ISO 5167-1; ISO :5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-

p1

1234567890

H. a_{n + 1} = a_n + b_n
