Type de produit	Hotte décorative murale
Marque	ELICA
Modèle	MISSY IX/A/60
Largeur	60 cm
Montage	Mural
Version d'utilisation	Aspirante (évacuation extérieure) ou recyclable (filtre à charbon)
Nombre de vitesses	3 (d'après le panneau de contrôle)
Éclairage	LED 3 W, culot E14
Type de filtre anti-graisse	Métallique, lavable au lave-vaisselle ou à la main
Type de filtre à charbon	À remplacer tous les 4 mois (non lavable)
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance d'éclairage max	3 W (LED)
Distance minimale de sécurité (électrique)	50 cm
Distance minimale de sécurité (gaz)	65 cm
Entretien filtres anti-graisse	Une fois par mois
Nettoyage extérieur	Chiffon humide avec détergent neutre, pas d'alcool ni abrasifs
Type de commande	Panneau de contrôle manuel
Poids approximatif	15 kg
Dimensions (L x P x H)	60 x 50 x 60 cm (approximatif)
Matériau principal	Acier inoxydable
Clapet anti-retour	Optionnel (selon modèle)

FOIRE AUX QUESTIONS - MISSY IX/A/60 ELICA

Comment choisir entre version aspirante et version recyclable ?

La hotte peut être utilisée en version aspirante (évacuation des fumées vers l'extérieur via un tuyau) ou en version recyclable (fumées filtrées et renvoyées dans la cuisine). Pour la version recyclable, un filtre à charbon est nécessaire.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques doivent être nettoyés une fois par mois avec des détergents non agressifs, à la main ou au lave-vaisselle à basse température et cycle rapide.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum. Il ne peut pas être nettoyé ou régénéré.

Comment remplacer l'ampoule LED ?

Débranchez l'appareil, assurez-vous que l'ampoule est froide, puis retirez le couvercle A. Remplacez par une ampoule LED de 3W maximum, culot E14.

Quelle distance minimale doit-il y avoir entre la hotte et la cuisinière ?

La distance minimale est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes.

Puis-je utiliser la hotte sans les filtres ?

Non, il est impératif d'utiliser la hotte avec les filtres correctement montés pour éviter les risques d'incendie et assurer une bonne filtration.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez d'abord que les lampes sont correctement introduites dans leur logement. Si le problème persiste, contactez le service après-vente.

Comment brancher électriquement la hotte ?

La tension doit correspondre à celle indiquée sur la plaque signalétique. Branchez dans une prise murale accessible ou, en l'absence de prise, utilisez un disjoncteur normalisé pour assurer la déconnexion complète.

Est-il nécessaire de nettoyer l'intérieur de la hotte ?

Oui, la hotte doit être nettoyée régulièrement à l'intérieur et à l'extérieur au moins une fois par mois pour éviter les risques d'incendie.

Quels produits utiliser pour nettoyer la hotte ?

Utilisez exclusivement un chiffon humidifié avec des détergents liquides neutres. Évitez l'alcool, les produits abrasifs et les outils de nettoyage.

MODE D'EMPLOI MISSY IX/A/60 ELICA

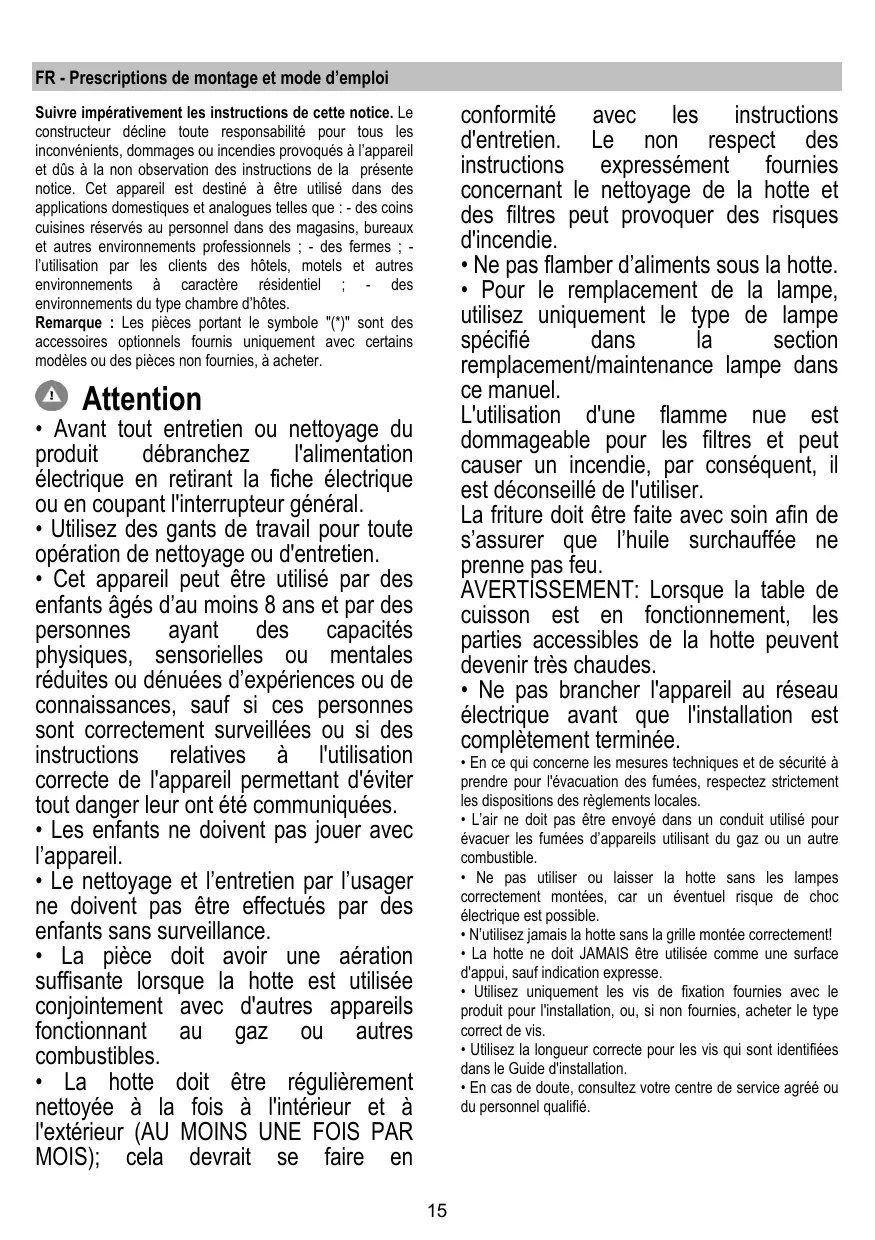

FR Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendiés provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

Remarque: Les pièces portant le symbole () sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électricne en retardant la fiche électricque ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas journé avec l'appareil.
• L'entretien par l'usager ne doit pas etre effectues par des enfants sans surveillance.
• La piece doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparèils fonctionnant au gaz ou autres combustibles.
  La hotte doit etre regulierement nettoyee a la fois a l'intérieur et a l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en

conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtrres et peut causeur un incendie, par consequent, il est deconseilde l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilise jamais la hotte sans la grille montée correctement!
• La hotter ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agrée ou du personnel qualifié.

ATTENTION!

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteure, ou d'un système decommande à distance séparé ou tout autre disposifiqui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechet menager. Il doit par conséquent etre remis a un centre de collecte des déchets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augerter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtres àGRAisse lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version évacuation extérieure

La hotte est equipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis).

Attention! Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Version recyclage

Dans le cas ou l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, on peut utiliser la hotte en version recyclage en installerant le déflecteur F et un ou plusieurs filtres à charbon (sur base du modele en sa possession), les fumées et les vapeurs sont recyclées dans la cuisine à travers la sortie d'air de la cheminée H.

Attention! Si la hotte est livrée sans filtré à charbon, celui ci doit être commandé et monté avant la mise en service.

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité péripérisque d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité péripérisque d'aspiration.

Installation

Fig. 3

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

! Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletzousquè que le cable d'alimentation soit montécorrectement.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 1

Il retient les particules deGRAisse issues de la cuisson.

Le filtré anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide. Le lavage du filtré anti-graisse métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront enaucun cas modifiées. Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 2

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un employe plus ou moins long, selon la fréquence d'utilisation et la régulariat du nettoyage du filtré àGRAisses. Il est nécessaire de changer le filtré après quatre mois, au maximum.
IL NE PEUT PAS être nettoyé ou régénére.

Retirez les filtres graisses.

Montez les filtres de façon qu'ils recouvent le moteur
Contrôlez que les chevilles R Presentses sur le support de
ventilation se trouvent en face des fentes S, puis tournez
dans le sens des aiguilles d'une montre jusqu'au blocage.
Pour le démontage, procédez dans l'ordre inverse.
Remontez les filtresGRAisses.

Replacement des lampes

Fig. 1

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Pour acceder aux ampoules, enlever le couvercle A.

Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1d").

Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-venture.

UNIQUEMENT sur certains produits :

Un Clapet Anti-Retour des Fumées est fourni comme accessoire en option, à installer. Si les conditions d'installation le requiennent (par ex.: absence de protections contre le return accidentel de courants d'air de l'extérieur), l'insérer dans le logement dédié du Raccord de Sortie d'Air avant d'instructor le conduit d'échéappement des fumées.
