Tipo di prodotto	Cappa decorativa a parete
Marca	ELICA
Modello	MISSY IX/A/60
Larghezza	60 cm
Montaggio	Murale
Versione d'uso	Aspirante (evacuazione esterna) o ricircolo (filtro a carbone)
Numero di velocità	3 (dal pannello di controllo)
Illuminazione	LED 3 W, attacco E14
Tipo di filtro antigrasso	Metallico, lavabile in lavastoviglie o a mano
Tipo di filtro a carbone	Da sostituire ogni 4 mesi (non lavabile)
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza illuminazione max	3 W (LED)
Distanza minima di sicurezza (elettrico)	50 cm
Distanza minima di sicurezza (gas)	65 cm
Manutenzione filtri antigrasso	Una volta al mese
Pulizia esterna	Panno umido con detergente neutro, no alcol né abrasivi
Tipo di comando	Pannello di controllo manuale
Peso approssimativo	15 kg
Dimensioni (L x P x A)	60 x 50 x 60 cm (approssimativo)
Materiale principale	Acciaio inossidabile
Valvola antiritorno	Opzionale (secondo modello)

Domande frequenti - MISSY IX/A/60 ELICA

Come scegliere tra versione aspirante e versione a ricircolo?

La cappa può essere utilizzata in versione aspirante (evacuazione dei fumi all'esterno tramite un tubo) o in versione a ricircolo (fumi filtrati e reimmessi in cucina). Per la versione a ricircolo è necessario un filtro a carbone.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti una volta al mese con detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura e ciclo rapido.

Quando bisogna sostituire il filtro a carbone?

Il filtro a carbone deve essere sostituito ogni 4 mesi al massimo. Non può essere pulito o rigenerato.

Come sostituire la lampadina LED?

Scollegare l'apparecchio, assicurarsi che la lampadina sia fredda, quindi rimuovere il coperchio A. Sostituire con una lampadina LED di 3W massimo, attacco E14.

Quale distanza minima deve esserci tra la cappa e il piano cottura?

La distanza minima è di 50 cm per i piani cottura elettrici e di 65 cm per quelli a gas o misti.

Posso utilizzare la cappa senza filtri?

No, è indispensabile utilizzare la cappa con i filtri correttamente montati per evitare rischi di incendio e garantire una buona filtrazione.

Cosa fare se l'illuminazione non si accende?

Verificare innanzitutto che le lampade siano correttamente inserite nel loro alloggiamento. Se il problema persiste, contattare il servizio post-vendita.

Come collegare elettricamente la cappa?

La tensione deve corrispondere a quella indicata sulla targhetta dati. Collegare a una presa a muro accessibile o, in assenza di presa, utilizzare un interruttore automatico normalizzato per garantire la disconnessione completa.

È necessario pulire l'interno della cappa?

Sì, la cappa deve essere pulita regolarmente all'interno e all'esterno almeno una volta al mese per evitare rischi di incendio.

Quali prodotti utilizzare per pulire la cappa?

Utilizzare esclusivamente un panno inumidito con detergenti liquidi neutri. Evitare alcol, prodotti abrasivi e strumenti di pulizia.

MANUALE UTENTE MISSY IX/A/60 ELICA

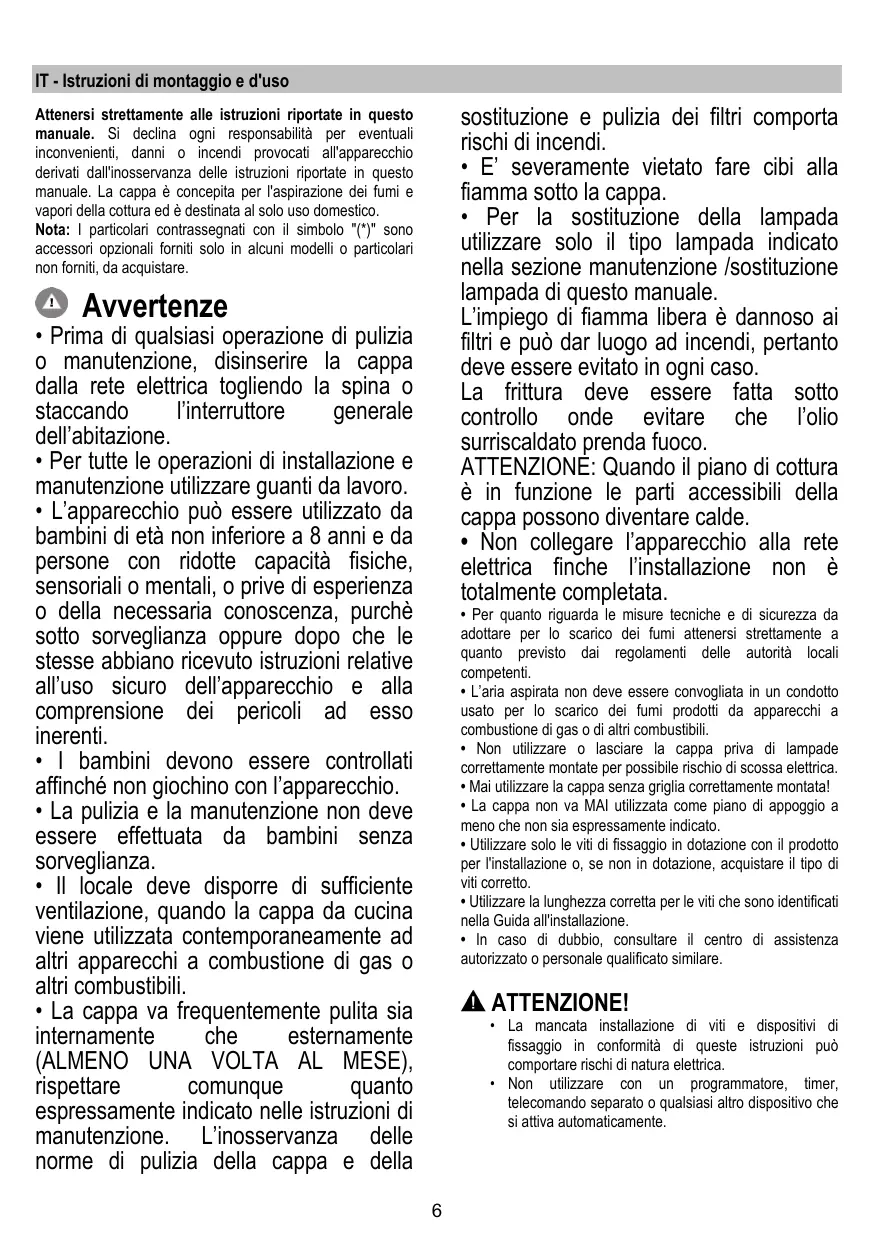

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione/sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere sempre controllata, per evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate, per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio, a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissaggio in conformità a queste istruzioni può comportare rischi di natura elettrica. Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando necessario, il/i filtro/i al carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato nel manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di un'uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite).

Attenzione! Se la cappa è provvista di filtro al carbone, questo deve essere rimosso.

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando il deflettore F sul camino e uno o più filtri al carbone (in base al modello in possesso). I fumi e vapori vengono riciclati nella cucina attraverso la griglia superiore H.

Attenzione! Se la cappa non è provvista di filtro al

carbone, questo deve essere ordinato e montato prima dell'uso.

I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad un'unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

Fig. 3

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta delle caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/soffitto deve essere sufficientemente robusta da sostenere il peso della cappa.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 1

Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a bassa temperatura e a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi, tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 2

Trattiene gli odori sgradevoli derivanti dalla cottura.

Togliere i filtri antigrasso.

Montare i filtri a copertura del motore.

Controllare che i perni R sul convogliatore corrispondano con le asole S, girare infine in senso orario sino al bloccaggio.

Per lo smontaggio procedere in senso inverso.

Rimettere i filtri antigrasso.

Sostituzione Lampade

Fig. 1

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade, sincerarsi che siano fredde.

Per accedere al vano lampade, rimuovere la copertura A.

Sostituire la lampada danneggiata.

Utilizzare solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllare il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

SOLO in alcuni prodotti:

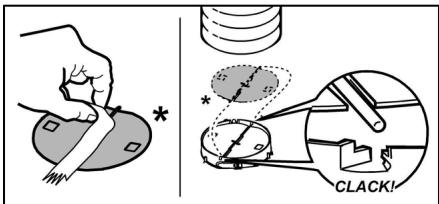

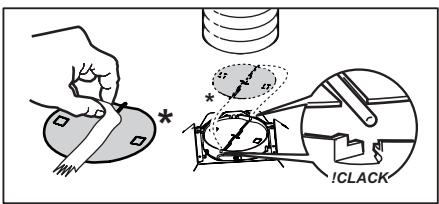

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installazione lo ritengono necessario (ad es.: mancanza di protezioni contro il rientro accidentale di correnti d'aria dall'esterno), inserirla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.
