MANUALE UTENTE SPOT + IX/A/90 ELICA

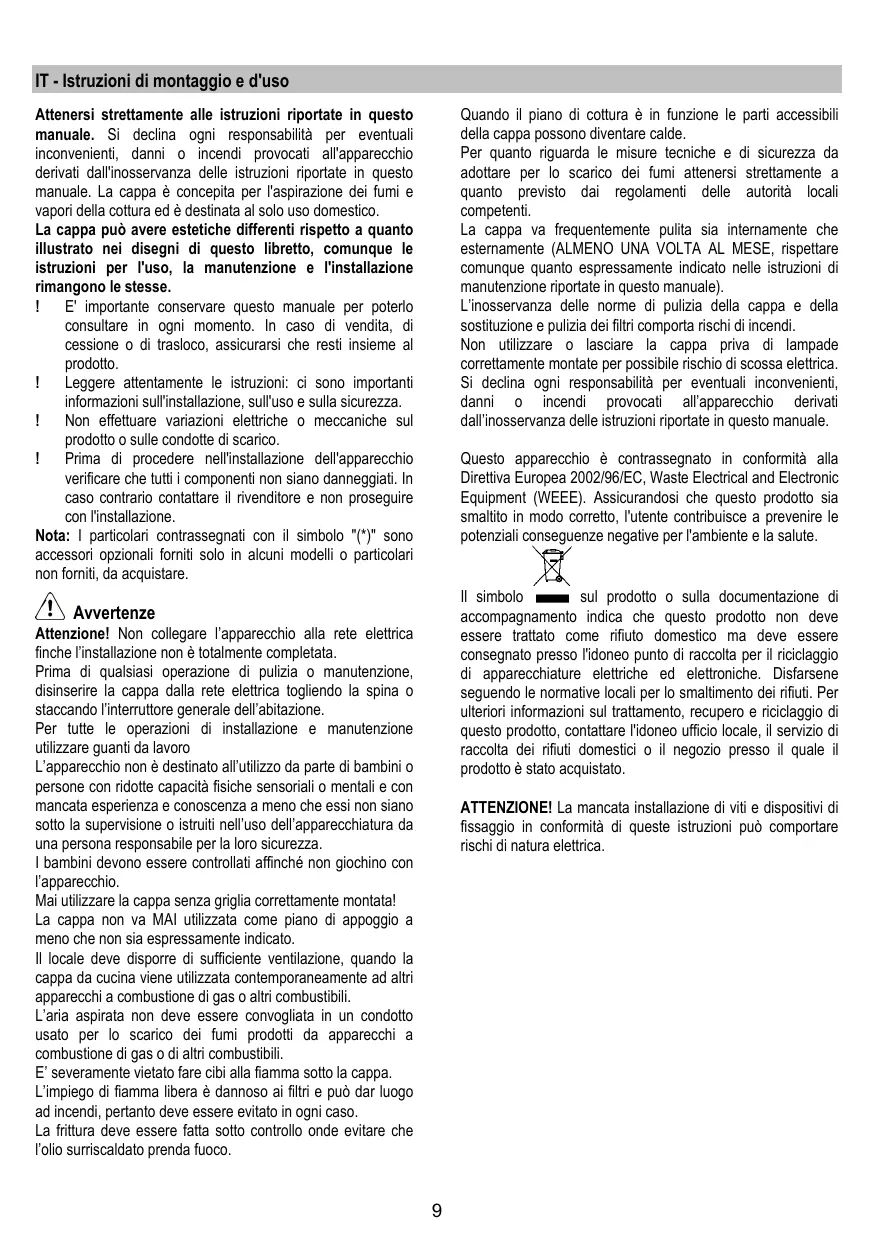

IT _Istruzioni di montaggio e d'uso

IT - Istruzi montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declna ogni responsabiità per eventuali inconvenienti, danni_o_ incendi_provocati_all'apparecchio derivati dal'inosservanza delle istruzioni riportate in questo menuale. La cappa à concepita per l'aspirazione dei fumi e vapor della cottura ed à destinata al solo uso domestico.

La cappa pu avere estetiche differenti rispetto a quanto

illustrato nei disegni di questo libretto, comunque le

istruzioni per l'uso, la manutenzione € l'installazione rimangono le stesse.

LE importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

1 Leggere attentamente le istruzioni: ci sono importanti informazioni sul'installazione, sul'uso e sulla sicurezza.

1 Non effetluare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

1 Prima di procedere nellinstallazione del'apparecchio vercare che tut i component non siano danneggiat. In caso contrario contattare il rivenditore e non proseguire con l'nstallazione

Nota: | particolari contrassegnali con il simbolo "(‘)" sono

accessori opzional foi solo in alcuni model o particolari

non fornit, da acquistare

Attenzione! Non colegare l'apparecchio alla rete elettica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o Staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utlizzare guanti da lavoro

L'apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nel! uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

1 bambini devono essere controllati affinché non giochino con l'apparecchio.

Mai utilizzare la cappa senza grglia correttamente montatal La cappa non va MAI utiizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utlizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibi.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodott da apparecchi a combustione di gas o di altri combustibil

E severamente vietato fare cibi alla fiamma sotto la cappa. L'impiego di flamma libera à dannoso ai filri e puô dar luogo ad incendi pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura à in funzione le part accessibii della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quant previsto dai regolamenti delle autorità locali competenti

La cappa va frequentemente pulta sia intemamente che estemamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulzia dela cappa e della sostituzione € pulizia dei fiti comporta rischi di incendi.

Non utlizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabiltà per eventuali inconvenienti, danni jo incendi provocati allapparecchio derivati dal'inosservanza dell istruzioniriportate in questo manuale.

Questo apparecchio à contrassegnato in confommità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente € la salute.

IL simbolo mm sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature eletriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifluti. Per ulerior informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo uffcio locale, il servizio di raccola dei rifuti domestici o il negozio presso il quale il prodotto à stato acquistato.

ATTENZIONE! La mancata installazione di vit e dispositivi di fissaggio in conformità di queste istuzioni pu comportare rischi di natura eletrica.

Utilizzazione La cappa à realizzata per essere utlizzata in versione aspirante ad evacuazione estema o filtrante a ricircolo interno.

A] Versione aspirante

1 vapori vengono evacuali verso l'estemo tramite un tubo di scarico fissalo alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dellanello di connessione.

Attenzione! Il tubo di evacuazione non à fomio e va acquistato.

Nela pare orizzontale, il tubo deve avere una leggera inclnazione verso l'ato (10° circa) in modo da poter trasportare l'aria verso l'estemo più facimente.

Se la cappa à prowvista di fil al carbone, questi devono essere tolti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente alluscita d'aria (flangia di raccordo). L'utlizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina percid ogni responsabilità in merito.

Usare un condotto lungo il minimo indispensable.

Usare un condotto con minor numero di curve possibile angolo massimo della curva: 90°)

Evitare cambiamenti drastici di sezione del condotto. Usare un condotto con l'interno pi liscio possibile.

Il materiale del condotto deve essere approvato normativamente.

TX versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utlizzare la cappa in questa versions à necessario installare un sistema di fitraggio aggiuntivo a base di carboni attivi.

1 modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fomita).

Le istruzioni di collegamento sono fomnite con l'unità perifrica di aspirazione.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di coftura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza magglore, bisogna tenerne conto.

A Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'intemo della cappa. Se prowvisla di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessible anche dopo l'nstallazione. Se sprowista di spina (collegamento diretto alla rete) o la spina non & posta in zona accessible, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione Ill, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di veriicame il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa provvista di un cavo alimentazione speciale: in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Prima di iare con l'installazione:

« Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.

+ Togliere il filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questoñ va/nno rimontatoñ solo se si vuole utlizzare la cappa in versione filtrante.

+ Verificare che al'intero della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti garanzie etc) , eventualmente va tolto e conservato.

* Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installazione (parete o soffitto) della cappa in modo da avere una migliore accessibiltà. Altiimenti proteggere per quanto possibile i mobil e tutte le parti interessate allinstallazione. Scegliere una superficie piatta da coprire con una protezione dove poi appoggiare la cappa e i particolari a corredo.

+ Verificare inoltre che in prossimità della zona di installazione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrca e sa possible collegarsi ad un dispositivo di scarico fumi verso l'estero (solo Versione aspirante).

+ Eseguire tutti i lavori di muratura necessari (ad es. installazione di una presa elettrica elo foro per il passaggio del tubo di scarico)

La cappa à dotata di tassell di fissaggio adatt alla maggior

parte di paret/soffti. E' tuttavia necessario interpellare un

fecnico qualiicato per accertarVi sullidoneità dei materiali a

seconda del tipo di parete/soffitio. Lalil parete/sofitto deve

essere sufficientemente robusto da sostenere il peso della cappa.

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cofiura terminata per altri 15 minuti circa.

1 = ON/OFF - Incremento velocità

3 = Selezione della funzione desiderata

4 = Impostazioni/Settaggio della funzione in uso

5= II display mostra: a - elenco delle funzionalità disponibil

b- indicatore della funzione attualmente in uso € indicatore della velocità in uso

d- orologio / dat relativi alla funzione in uso

€ - saturazione del flro antigrasso

f- saturazione del fltro carbone antiodori

Funzionalità disponibili

SPEED Accensione/lncremento velocità :

- premere il tasto 1 per accendere la cappa

- premere il tasto 1 per passare alle velocità successive, fino allo spegnimento della cappa

La velocità di aspirazione verrà visualizzata sul diplay (c), nel seguente modo:

a performance ACC ‘vec 40% me BBCO voi Pomme

velocità perfommance BBD 100% OOCOC or

“* la percentuale indicata nel display si iferisce al valore indicativo della performace

La velocità intensiva à temporizzata per 10 minuti; per interrompere la temporizzazione & spegnere la cappa premere iltasto 1.

NB= la velocità potrebbe incrementarsi automaticamente durante l'utlizzo, questo perché il comando & dotato di un sistema che awverte il surriscaldamento del display

protegge il display in caso di sovratemperature.

CLOCK Per impostare l’orologio:

- premere il tasto 3 fino a spostare l'indicatore(b) sulla

- premere il tasto 4 per entrare nellimpostazione di settaggio

- tenere premuto il tasto 4:

+ ogni secondo di pressione incrementa l'orario di un minuto

+ superatii 10 secondi, per ogni secondo successivo di pressione, l'orario aumenta di 10 minuti

Per memorizzare l'orario impostato:

- premere il tasto 3

TIMER Funzione Cronometro

- premere il tasto 3 fino a spostare l'indicatore(b) sulla funzione *TIMER®

- premere il tasto 4 per entrare nellimpostazione di settaggio del timer

- per attivare il cronometro : premere contemporaneamnete iltasto 3 € il tasto 4, per 5 secondi

- per arrestare il cronometro : premere contemporaneamnete il tasto 3 € i tasto 4, per 5 secondi NB: dopo 60 minut il cronometro si arresta automaticamente

Funzione “Countdown”

- premere il tasto 3 fino a spostare l'indicatore(b) sulla

- premere il tasto 4 per entrare nellimpostazione di settaggio

Per impostare il timer del “Countdown":

- tenere premuto il tasto 4:

+ ogni secondo di pressione incrementa l'orario del timer di un minuto

+ superatii 10 secondi, per ogni secondo successivo di pressione, l'orario del timer aumenta di 5 minuti

Per memorizzare il timer del “Countdown'”

- premere il tasto 3

indicatore(b) Timer inizierà a lampeggiare per indicare

l'inizio del “Countdown”

Quando il “Countdown” arriva a “0:00” il motore si

NB = per seltare un nuovo orario del timer à necessario

ripremere il tasto 4 fino alla ricomparsa sul display

del'indicazione “0:00

NB = il tempo massimo di settaggio del countdoun sono 60

GREASE FILTER Visualizzazione percentuale di utilizzo:

- premere il tasto 3 fino a spostare lindicatore(b) sulla funzione *GREASE FILTER"

- premere il tasto 4 per visualizzare la percentuale di utlizzo del fitro grassi

Segnalazione reset filtro grassi La segnalalzione fitro grassi awviene dopo 40 ore di utlizzo e viene indicata dal display con la dicitura “RESET"(e) in coripondenza della funzione *GREASE FILTER"

Quando appare tale segnalazione ifitro antigrassi ha necessità di essere lavato.

Una volta eseguita la manutenzione:

- premere il tasto 3 fino a spostare lindicatore(b) sulla funzione *GREASE FILTER"

- premere il tasto 4, per 5 secondi, per disattivare la segnalazione € far partie il conteggio percentuale deleffcienza del fro grassi.

ODOUR FILTER Visualizzazione percentuale di utilizzo:

- premere il tasto 3 fino a spostare lindicatore(b) sulla funzione *ODOUR FILTER"

- premere il tasto 4 per visualizzare la percentuale di utlizzo del fitro carbone antiodori

Segnalazione reset fitro carbone antiodori La segnalalzione fitro carbone antiodori awviene dopo 160 ore di utlizzo e viene indicata dal display con la dicitura *RESET"() in coripondenza della funzione “ODOUR FILTER" Quando appare tale segnalazione il fltro carbone antiodori ha necessità di essere lavato o sostiuito (in base al model in Vostro possesso)

Una volta eseguita la manutenzione:

- premere il tasto 3 fino a spostare lindicatore(b) sulla funzione *ODOUR FILTER"

- premere il tasto 4 , per 5 secondi, per disattivare la segnalazione € far parte il conteggio percentuale deleffcienza del flro carbone antiodori.

Manutenzione Attenzionel Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione del fitri grassi), si internamente che estemamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutr.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni

suggerite Si declina ogni responsabiità per eventuali danni al motore, incendi …provocai da un'mpropria manutenzione 0

dall'inosservanza delle suddette avvertenze.

Trattiene le particelle di grasso derivanti dalla cottura. Deve essere pulto una volta al mese (o quand il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il fitro antigrasso metallco puè scolorirsi ma le sue caratteristiche di fltraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 27

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il fltro ai carboni attvi pud essere uno di questi tipi

+ Filtro ai carboni attivi lavabile.

+ Filtro ai carboni attivi NON lavabile.

Filtro ai carbon attivi lavabile Il firo al carbone pud essere lavato ogni due mesi_ in acqua calda e detergent idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie al'intemo).

Togliere l'acqua in eccesso senza rovinare il fitro, dopodiché togliere il materassino posto al'interno del telaio in plastica e riporio nel fomo per 10 minuti a 100°C per asciugarlo defnitivamente.

Sosttuire il materassino ogni 3 anni & ogni volta che il panno risulta danneggiato

Filtro ai carbon attivi NON lavabile La saturazione del fitro carbone si veriica dopo un uso pi o meno prolungato a seconda del tipo di cucina e della regolarità della pulzia del flro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON pud essere lavato o rigenerato

Agganciare il filro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomell

Rimuovere il ro ai carboni atti girando di 90° i pomeli che lo fissano alla cappa.

Sostituzione Lampade

La cappa è dotata di un sistema di iluminazione basato sulla tecnologia LED.

ILED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
