Тип продукта	Декоративная настенная вытяжка
Бренд	ELICA
Модель	SPOT + IX/A/90
Назначение	Бытовое
Режим работы	Отводной (наружное отведение) или фильтрующий (внутренняя рециркуляция)
Ширина	90 см
Минимальное расстояние от варочной поверхности	50 см (электрическая) / 65 см (газовая или смешанная)
Электропитание	Напряжение согласно табличке (обычно 220-240 В)
Тип освещения	LED
Жировой фильтр	Металлический, моющийся (ежемесячно, можно в посудомоечной машине)
Угольный фильтр	Опционально, моющийся или нет в зависимости от версии
Управление	Сенсорное с цифровым дисплеем
Функции	Скорости всасывания, интенсивный режим (10 мин), часы, таймер (обратный отсчет и секундомер), индикатор насыщения фильтров
Безопасность	Автоматическое отключение таймера, защита от перегрева, отключение через 10 мин в интенсивном режиме
Уход	Регулярная очистка (не реже одного раза в месяц), не использовать спирт или абразивы
Ремонтопригодность	Замена светодиодов сервисной службой, фильтры доступны
Общая информация	Инструкция доступна на нескольких языках, гарантия производителя

Часто задаваемые вопросы - SPOT + IX/A/90 ELICA

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Для электрических плит минимальное расстояние составляет 50 см. Для газовых или смешанных плит — 65 см. Если инструкция варочного прибора указывает большее расстояние, соблюдайте его.

Как чистить жировой фильтр?

Металлический жировой фильтр необходимо чистить раз в месяц или при появлении индикатора насыщения. Используйте неагрессивные моющие средства, вручную или в посудомоечной машине при низкой температуре и быстром цикле.

Как настроить часы вытяжки?

Нажмите кнопку 3 для выбора функции CLOCK, затем кнопку 4 для входа в настройку. Удерживайте кнопку 4 для установки минут (1 минута в секунду, затем 10 минут в секунду через 10 секунд). Нажмите кнопку 3 для сохранения.

Как использовать функцию таймера (обратный отсчет)?

Выберите TIMER кнопкой 3, затем нажмите кнопку 4. Для установки обратного отсчета удерживайте кнопку 4 (1 минута в секунду, затем 5 минут в секунду через 10 секунд). Таймер запускается автоматически после сохранения. По достижении 0:00 двигатель останавливается.

Что означает отображение 'RESET' на экране?

Индикация RESET для жирового фильтра (e) или фильтра запахов (f) указывает, что фильтр необходимо очистить или заменить. После обслуживания выберите соответствующую функцию кнопкой 3, затем удерживайте кнопку 4 в течение 5 секунд для сброса.

Как активировать интенсивный режим?

Нажимайте несколько раз кнопку 1 для увеличения скорости до достижения интенсивного режима. Вытяжка работает в интенсивном режиме в течение 10 минут, затем автоматически возвращается к предыдущей скорости. Вы можете остановить интенсивный режим, снова нажав кнопку 1.

Может ли вытяжка работать без наружного отведения?

Да, в режиме рециркуляции: необходимо установить угольный фильтр (не входит в комплект всех моделей), и воздух возвращается в помещение после обезжиривания и дезодорации.

Как заменить угольный фильтр?

Угольный фильтр крепится сзади металлического язычка и спереди с помощью двух ручек. Для демонтажа поверните ручки на 90°. В зависимости от модели фильтр моющийся или нет: если немоющийся, заменяйте его не реже чем каждые 4 месяца.

Что делать, если светодиодное освещение перестало работать?

Вытяжка оснащена светодиодным освещением LED. В случае неисправности обратитесь в службу технической поддержки. Замена должна выполняться профессионалом.

Нормально ли, что вытяжка автоматически увеличивает скорость?

Да, управление оснащено системой защиты от перегрева. При чрезмерной температуре скорость может автоматически увеличиваться для защиты дисплея. Это не является неисправностью.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPOT + IX/A/90 ELICA

Для запоминания установленного времени:

- нажмите кнопку 3

TIMER (ТАЙМЕР)

Функция секундомера

ODOUR FILTER (ФИЛЬТР ПРОТИВ ЗАПАХОВ)

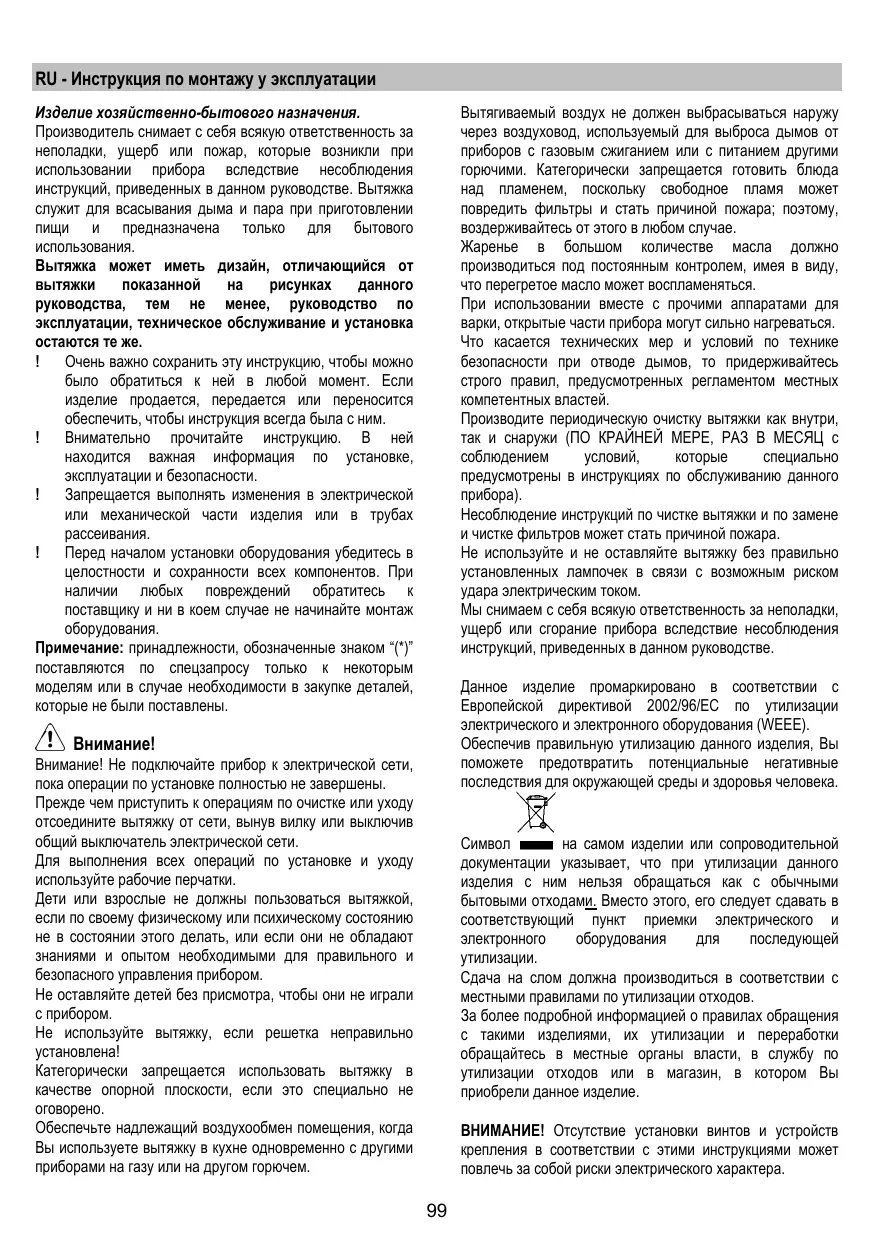

Изделие хозяйственно-бытового назначения.

Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования.

Вытяжка может иметь дизайн, отличающийся от вытяжки, показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же.

! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится, обеспечьте, чтобы инструкция всегда была с ним. ! Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности. ! Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания. ! Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования.

Примечание: принадлежности, обозначенные знаком “(*)”, поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены.

Внимание!

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходу, отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети.

Для выполнения всех операций по установке и уходу используйте рабочие перчатки.

Дети или взрослые не должны пользоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом, необходимыми для правильного и безопасного управления прибором.

Не оставляйте детей без присмотра, чтобы они не играли с прибором.

Не используйте вытяжку, если решетка неправильно установлена!

Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не оговорено.

Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем.

Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими горючими. Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае.

Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться.

При использовании вместе с прочими аппаратами для варки, открытые части прибора могут сильно нагреваться.

Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей.

Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного прибора).

Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара.

Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

Символ ■ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации.

Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

ВНИМАНИЕ! Отсутствие установки винтов и устройств крепления в соответствии с этими инструкциями может повлечь за собой риски электрического характера.

Пользование

Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.

Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно.

В горизонтальной части труба должна быть немного приподнята к верху (примерно на 10°) так, чтобы воздух быстрее мог выходить наружу. Если вытяжка снабжена угольным фильтром, то уберите его

Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец).

Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.

Производитель снимает с себя всякую ответственность по отношению выше сказанного.

! Использовать трубу с минимально необходимой длиной. ! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). ! Избегать резкого изменения сечения трубы. ! Внутренняя поверхность используемой трубы должна быть как можно более гладкой. ! Материал трубы должен соответствовать нормативам.

Исполнение в режиме рециркуляции

Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибьютора. Втягиваемый воздух обезжиривается и дезодорируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

Модели вытяжек без моторного блока могут работать только в режиме отвода воздуха наружу, поэтому они должны быть подсоединены к внешней вытяжной установке (не входит в комплект поставки).

Инструкции по соединениям поставляются вместе с периферийным вытяжным узлом.

Установка

Расстояние от нижней кромки вытяжки до опорной поверхности для посуды на кухонной плите должно быть не менее 50 см для электрических плит и не менее 65 см для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты указано большее расстояние, учитывайте это.

Электрическое подключение

Напряжение в сети должно соответствовать напряжению, указанному на табличке с техническими данными, которая находится внутри прибора. Если вытяжка оснащена вилкой, подключите ее к розетке. Розетка должна соответствовать действующим правилам и быть расположена в легкодоступном месте. Включать в розетку можно только после установки. Если вытяжка не оснащена вилкой (прямое подключение к сети) или розетка не находится в доступном месте даже после установки, используйте соответствующий двухполюсный выключатель, обеспечивающий полное отключение от сети при условиях перенапряжения 3-й категории, в соответствии с инструкциями по установке.

Внимание! Перед подключением электрической системы вытяжки к сети питания и проверкой ее исправной работы убедитесь, что кабель питания правильно смонтирован.

Вытяжка оснащена специальным кабелем электропитания; в случае повреждения кабеля его необходимо заказать в службе технического обслуживания.

Установка

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного вами изделия соответствовали выбранному месту его монтажа.
• Снимите угольный фильтр(ы), если они имеются (см. также соответствующий раздел). Фильтр(ы) устанавливаются обратно только в том случае, если вы хотите использовать вытяжку в режиме рециркуляции.
• Проверьте, чтобы внутри вытяжки не осталось предметов, помещенных туда на время транспортировки (например, пакетиков с шурупами, гарантийных талонов и т. д.); если они есть, выньте их и сохраните.
• По возможности отсоедините и отодвиньте кухонные элементы, расположенные под вытяжкой и рядом с зоной ее монтажа, чтобы обеспечить более свободный доступ к потолку/стенам, к которым будет крепиться вытяжка. Если это невозможно, как можно тщательнее предохраните мебель и прочие предметы на время монтажа. Выберите ровную поверхность, покройте ее защитным покрытием и разложите на ней вытяжку и крепежные детали.
• Проверьте также, чтобы рядом с зоной монтажа вытяжки (в зоне, доступной также после монтажа вытяжки) имелась сетевая розетка и отверстие для дымохода, отводящее дым на улицу (только в режиме отвода).
• Выполните все необходимые работы (например: установка сетевой розетки и/или проделывание отверстия для дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.

Функционирование

Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут по окончании процесса.

1 = ВКЛ/ВЫКЛ – Увеличение скорости 2 = ВКЛ/ВЫКЛ Подсветка 3 = Выбор требуемой функции 4 = Установки/Настройки функций в использовании

5 = На дисплее отображается:

а – список доступных функций b – индикатор функции, используемой в настоящий момент с – индикатор скорости в настоящий момент d – часы / данные функции, используемой в настоящий момент e – насыщенность маслопоглощающего фильтра f – насыщенность противзапахового угольного фильтра

Доступные функции

SPEED/СКОРОСТЬ

Включение/Увеличение скорости:

• нажать на кнопку 1 для включения вытяжки
• нажать на кнопку 1 для перехода к следующей скорости, вплоть до выключения вытяжки

Скорость вытяжки будет отображаться на дисплее (с) следующим образом:

производительность 40% ***

2-ая скорость

производительность 60% ***

3-ья скорость

производительность 80% ***

интенсивная скорость

производительность 100% ***

ВЫКЛ

*** процент, отображаемый на дисплее, относится к приблизительному значению производительности

Интенсивная скорость с установленным временем срабатывания в 10 минут; для отключения заданного таймера и выключения вытяжки, нажать на кнопку 1.

ПРИМЕЧАНИЕ: скорость может увеличиться автоматически во время использования, поскольку управление оснащено системой, которая защищает дисплей в случае перегрева.

CLOCK/ЧАСЫ

Для установки часов:

• нажать на кнопку 3 вплоть до перемещения индикатора (b) в функцию "CLOCK"/ "ЧАСЫ"
• нажать на кнопку 4 для входа в функцию настройки часов
• нажать и удержать кнопку 4:
• каждое секундное надавливание увеличивает время на одну минуту
• превысив 10 секунд, для каждого следующего надавливания время увеличивается на 10 минут

Для сохранения настроенного времени:

- нажать на кнопку 3

TIMER/ТАЙМЕР

Функция Секундомера

• нажать на кнопку3 вплоть до перемещения индикатора (b) в функцию "TIMER"
• нажать на кнопку 4 для входа в функцию настройки таймера
• для активации секундомера : нажать одновременно кнопку 3 и кнопку 4, в течение 5 секунд
• для отключения секундомера : нажать одновременно кнопку 3 и кнопку 4, в течение 5 секунд

ПРИМЕЧАНИЕ= через 60 минут секундомер

автоматически останавливается

Функция "Обратный отсчет":

• нажать на кнопку 3 вплоть до перемещения индикатора (b) в функцию "TIMER"
• нажать на кнопку 4 для входа в функцию настройки таймера

Для настройки таймера в функции "Обратный отсчет":

• нажать и удержать кнопку 4:
• каждое секундное надавливание увеличивает время таймера на одну минуту
• превысив 10 секунд, для каждого следующего надавливания время таймера увеличивается на 5 минут

Для сохранения значений таймера функции

"Обратный отсчет":

- нажать на кнопку 3

Индикатор (b) Timer начнет мигать, указывая на запуск функции "Обратный отсчет"

Когда "Обратный отсчет" достигнет значение "0:00", двигатель выключается

ПРИМЕЧАНИЕ = чтобы установить новое время таймера, необходимо еще раз нажать на кнопку 4 вплоть до повторного отображения на дисплее параметра "0:00"

ПРИМЕЧАНИЕ = максимальное настраиваемое время обратного отсчета составляет 60 минут

GREASE FILTER/MACЛЯНЫЙ ФИЛЬТР

Отображение процента использования:

• Нажмите кнопку 3, пока индикатор (b) не переместится в функцию «МАСЛЯНЫЙ ФИЛЬТР».
• Нажмите кнопку 4 для отображения процента использования масляного фильтра.

Сообщение о сбросе масляного фильтра

Сообщение о масляном фильтре появляется после 40 часов использования и отображается на дисплее как «RESET»/«СБРОС» в соответствии с функцией «МАСЛЯНЫЙ ФИЛЬТР». Это сообщение указывает на необходимость промывки маслопоглощающего фильтра. После выполнения технического обслуживания: нажмите кнопку 3, пока индикатор (b) не переместится в функцию «МАСЛЯНЫЙ ФИЛЬТР», затем нажмите кнопку 4 в течение 5 секунд, чтобы отключить сигнализацию и сбросить процентный отсчет эффективности масляного фильтра.

ODOUR FILTER/ПРОТИВОЗАПАХОВЫЙ ФИЛЬТР

Отображение процента использования:

• Нажмите кнопку 3, пока индикатор (b) не переместится в функцию «ПРОТИВОЗАПАХОВЫЙ ФИЛЬТР».
• Нажмите кнопку 4 для отображения процента использования противозапахового угольного фильтра.

Сообщение о сбросе противозапахового угольного фильтра

Сообщение о противозапаховом угольном фильтре появляется после 160 часов использования и отображается на дисплее как «RESET»/«СБРОС» в соответствии с функцией «ПРОТИВОЗАПАХОВЫЙ ФИЛЬТР». Это сообщение указывает на необходимость промывки или замены противозапахового угольного фильтра.

После выполнения технического обслуживания:

• Нажмите кнопку 3, пока индикатор (b) не переместится в функцию «ПРОТИВОЗАПАХОВЫЙ ФИЛЬТР».
• Нажмите кнопку 4 в течение 5 секунд, чтобы отключить сигнализацию и сбросить процентный отсчет эффективности противозапахового угольного фильтра.

Уход

Внимание! Прежде чем выполнять любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, вынув вилку из розетки или отключив главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере, с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Несоблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции.

Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений.

Фильтры задержки жира

Рис. 11-28

Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно (или когда система индикации насыщения фильтров, если она имеется в Вашей модели, указывает на данную необходимость) неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

Для снятия фильтра задержки жира потяните к себе подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме рециркуляции)

Рис. 27

Удаляет неприятные запахи кухни.

Угольный фильтр может быть одного из этих видов:

• Моющийся угольный фильтр. • Немоющийся угольный фильтр.

Моющийся угольный фильтр

Угольный фильтр можно мыть каждые два месяца в теплой воде с подходящими моющими средствами или в посудомоечной машине при температуре 65°C (в последнем случае выполните полный цикл мытья без посуды внутри посудомоечной машины).

Удалите излишки воды осторожно, чтобы не повредить фильтр, затем снимите подушку из пластмассовой рамы и выдерживайте ее в печи в течение 10 минут при температуре 100°C для полной просушки.

Заменяйте подушку каждые 3 года и как только полотно окажется поврежденным.

Немоющийся угольный фильтр

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, который зависит от типа кухни и периодичности очистки фильтров задержки жира. В любом случае заменяйте картридж по крайней мере каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

Установка

Навесьте угольный фильтр сначала задней стороной на металлический язычок вытяжки, затем закрепите переднюю часть двумя рукоятками.

Демонтаж

Снимите угольный фильтр, поворачивая на 90° рукоятки, которые фиксируют его на вытяжке.

Замена ламп

Вытяжка оборудована светодиодным освещением (LED). Светодиоды обеспечивают оптимальное освещение, их срок службы в 10 раз превышает срок работы традиционных лампочек и позволяет экономить 90% электроэнергии.

Для замены светодиодов обращаться в службу технического обслуживания.
