SPOT + IX/A/90 - декоративна настінна витяжка ELICA - Безкоштовний посібник користувача

Тип продукту	Декоративна настінна витяжка
Бренд	ELICA
Модель	SPOT + IX/A/90
Призначення	Побутове
Режим роботи	Витяжний (зовнішнє відведення) або фільтрувальний (внутрішня рециркуляція)
Ширина	90 см
Мінімальна відстань від варильної поверхні	50 см (електрична) / 65 см (газова або комбінована)
Електроживлення	Напруга згідно з табличкою (зазвичай 220-240 В)
Тип освітлення	LED
Жировий фільтр	Металевий, миється (щомісяця, можна в посудомийній машині)
Вугільний фільтр	Опціональний, миється чи ні залежно від версії
Управління	Сенсорне з цифровим дисплеєм
Функції	Швидкості всмоктування, інтенсивний режим (10 хв), годинник, таймер (зворотний відлік та секундомір), індикатор насичення фільтрів
Безпека	Автоматичне вимкнення таймера, захист від перегріву, вимкнення через 10 хв в інтенсивному режимі
Обслуговування	Регулярне чищення (не рідше одного разу на місяць), не використовувати спирт або абразиви
Ремонтопридатність	Заміна LED технічною службою, фільтри доступні
Загальна інформація	Інструкція доступна кількома мовами, гарантія виробника

Часті запитання - SPOT + IX/A/90 ELICA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Для електричних плит мінімальна відстань становить 50 см. Для газових або комбінованих плит — 65 см. Якщо інструкції варильного пристрою вказують більшу відстань, дотримуйтесь її.

Як чистити жировий фільтр?

Металевий жировий фільтр потрібно чистити раз на місяць або коли з'являється індикатор насичення. Використовуйте неагресивні миючі засоби, вручну або в посудомийній машині при низькій температурі та швидкому циклі.

Як налаштувати годинник витяжки?

Натисніть кнопку 3, щоб вибрати функцію CLOCK, потім кнопку 4 для входу в налаштування. Утримуйте кнопку 4 для регулювання хвилин (1 хвилина за секунду, потім 10 хвилин за секунду після 10 секунд). Натисніть кнопку 3 для запам'ятовування.

Як використовувати функцію таймера (зворотний відлік)?

Виберіть TIMER кнопкою 3, потім натисніть кнопку 4. Для налаштування зворотного відліку утримуйте кнопку 4 (1 хвилина за секунду, потім 5 хвилин за секунду після 10 секунд). Таймер запускається автоматично після запам'ятовування. Коли досягається 0:00, двигун зупиняється.

Що означає відображення 'RESET' на екрані?

Відображення RESET біля жирового фільтра (e) або фільтра запахів (f) вказує, що фільтр потребує чищення або заміни. Після обслуговування виберіть відповідну функцію кнопкою 3, потім утримуйте кнопку 4 протягом 5 секунд для скидання.

Як активувати інтенсивний режим?

Натискайте кілька разів кнопку 1, щоб збільшити швидкість до досягнення інтенсивного режиму. Витяжка працює в інтенсивному режимі 10 хвилин, потім автоматично повертається до попередньої швидкості. Ви можете зупинити інтенсивний режим, знову натиснувши кнопку 1.

Чи може витяжка працювати без зовнішнього відведення?

Так, у версії рециркуляції: необхідно встановити вугільний фільтр (не постачається з усіма моделями), і повітря повертається в приміщення після знежирення та дезодорації.

Як замінити вугільний фільтр?

Вугільний фільтр кріпиться ззаду металевої планки та спереду двома гайками. Для демонтажу поверніть гайки на 90°. Залежно від моделі, фільтр миється або ні: якщо не миється, замінюйте його не рідше ніж кожні 4 місяці.

Що робити, якщо LED-освітлення не працює?

Витяжка оснащена LED-освітленням. У разі несправності зверніться до технічної служби підтримки. Заміну повинен виконувати фахівець.

Чи нормально, що витяжка автоматично збільшує швидкість?

Так, пульт оснащений системою захисту від перегріву. У разі перевищення температури швидкість може автоматично збільшуватися для захисту екрана. Це не є несправністю.

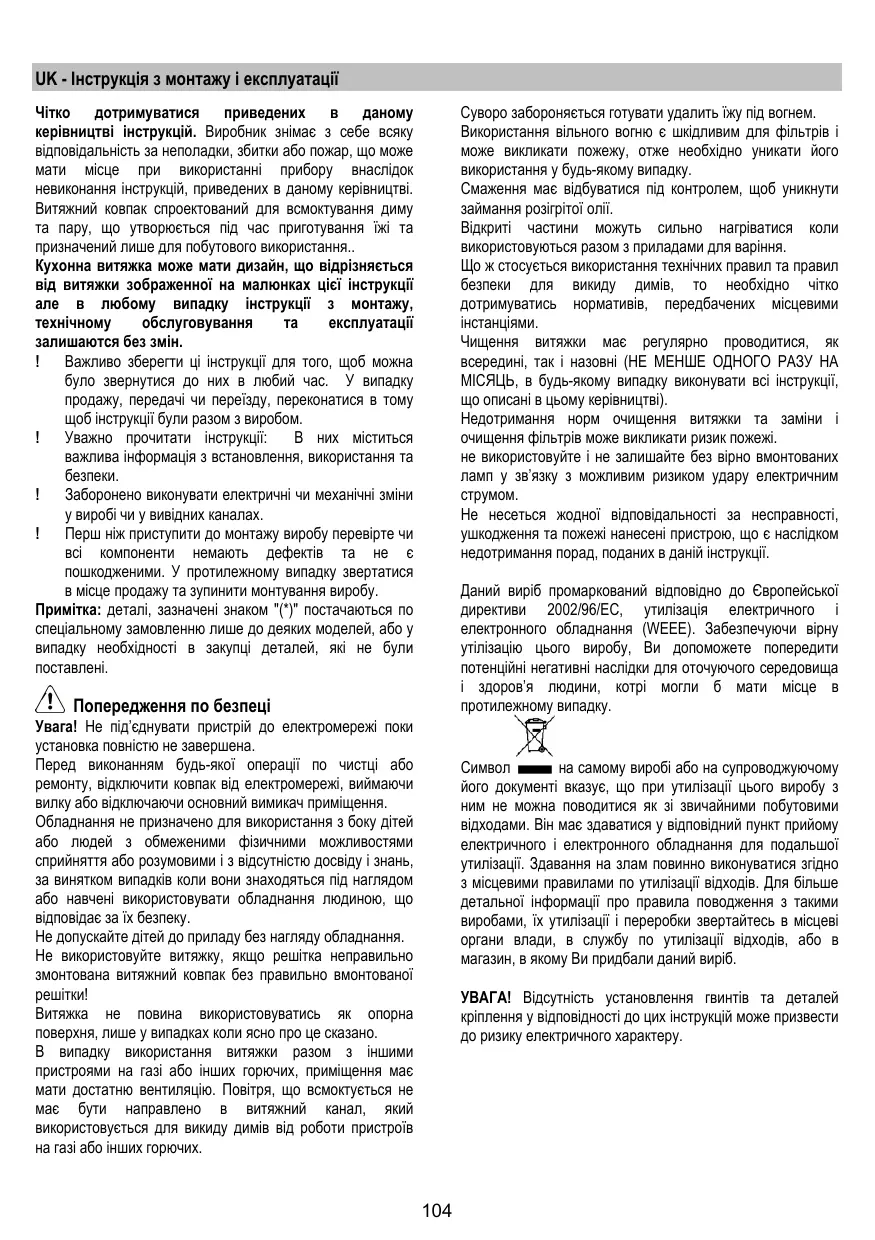

ПОСІБНИК КОРИСТУВАЧА SPOT + IX/A/90 ELICA

Чітко дотримуватися наведених у цьому керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за неполадки, збитки або пожежу, що можуть виникнути при використанні приладу внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пари, що утворюються під час приготування їжі, та призначений лише для побутового використання.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки, зображеної на малюнках цієї інструкції, але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаються без змін.

Важливо зберегти ці інструкції для того, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом. Уважно прочитайте інструкції: у них міститься важлива інформація з встановлення, використання та безпеки. Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти не мають дефектів та не є пошкодженими. У протилежному випадку звертайтеся в місце продажу та зупиніть монтування виробу.

Примітка: деталі, зазначені знаком "(*)", постачаються за спеціальним замовленням лише до деяких моделей, або у випадку необхідності в закупівлі деталей, які не були поставлені.

Попередження з безпеки

Увага! Не під'єднуйте пристрій до електромережі, поки установка повністю не завершена.

Перед виконанням будь-якої операції з чищення або ремонту відключіть ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення.

Обладнання не призначене для використання дітьми або людьми з обмеженими фізичними, сенсорними чи розумовими можливостями, а також без досвіду та знань, за винятком випадків, коли вони перебувають під наглядом або навчені використовувати обладнання особою, відповідальною за їх безпеку.

Не допускайте дітей до приладу без нагляду.

Не використовуйте витяжку, якщо решітка неправильно змонтована. Витяжний ковпак без правильно вмонтованої решітки!

Витяжка не повинна використовуватися як опорна поверхня, лише у випадках, коли це явно зазначено.

У випадку використання витяжки разом з іншими пристроями на газі або інших горючих матеріалах приміщення має мати достатню вентиляцію. Повітря, що всмоктується, не має бути направлене у витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих матеріалах.

Суворо забороняється готувати їжу під відкритим вогнем.

Використання відкритого вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії.

Відкриті частини можуть сильно нагріватися під час використання з приладами для варіння.

Щодо використання технічних правил та правил безпеки для викиду димів, необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями.

Чищення витяжки має регулярно проводитися як всередині, так і зовні (НЕ РІДШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, у будь-якому випадку виконуйте всі інструкції, описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни і очищення фільтрів може призвести до ризику пожежі.

Не використовуйте витяжку без правильно встановлених ламп, оскільки це може призвести до ризику ураження електричним струмом.

Виробник не несе жодної відповідальності за несправності, ушкодження та пожежі, що виникли внаслідок недотримання порад, наведених у цій інструкції.

Цей виріб промарковано відповідно до Європейської директиви 2002/96/EC щодо утилізації електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людини, які могли б виникнути в іншому випадку.

Символ на самому виробі або на супровідному документі вказує, що цей виріб не можна утилізувати разом із звичайними побутовими відходами. Його необхідно здати до відповідного пункту прийому електричного та електронного обладнання для подальшої утилізації. Утилізація повинна виконуватися згідно з місцевими правилами поводження з відходами. Для отримання детальнішої інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся до місцевих органів влади, служби з утилізації відходів або магазину, де ви придбали цей виріб.

УВАГА! Невстановлення гвинтів та деталей кріплення відповідно до цих інструкцій може призвести до ризику ураження електричним струмом.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні, або у фільтруючому режимі з рециркуляцією повітря.

Режим відводу

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

Увага! Вивідна труба не постачається, тому її необхідно придбати окремо.

У горизонтальній частині вивідна труба має бути трохи піднята (під кутом близько 10°), щоб можна було швидше виводити повітря назовні.

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднувальний фланець).

Використання настінних вивідних труб та отворів з меншим діаметром призведе до зменшення ефективності всмоктування та значного збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність за вищесказане. Використати якомога коротший витяжний канал.

Використати витяжний канал з якомога меншою кількістю поворотів (максимальний кут повороту: 90°). Уникати різких змін площі перерізу витяжного каналу. Використовувати канал з якомога гладенькою поверхнею. Матеріал витяжного каналу має відповідати нормативам.

Режим рециркуляції

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під'єднані до зовнішньої витяжної установки (не входить у поставку).

Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Інсталяція

Відстань від нижньої частини витяжки до посуду на кухонній плиті має бути не менше 50 см у випадку електричних плит та 65 см у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вони вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати характеристикам, вказаним на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка для під'єднання до електромережі, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, яке можна виконати й після інсталяції. Якщо ж вилка не входить у комплект (пряме під'єднання до електромережі) або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двополюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, у повній відповідності з правилами інсталяції.

Увага! Перед тим, як знову підключити витяжку до електромережі та перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований правильно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте, щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. - Зніміть вугільний фільтр/и, якщо він/вони присутні (дивіться також відповідний розділ). Фільтр/и знову встановлюються, якщо Ви хочете використовувати ковпак в режимі рециркуляції. - Перевірте, щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії тощо). Якщо вони є, вийміть їх і збережіть. - Якщо можливо, від'єднайте і відсуньте кухонні меблі, що знаходяться під ковпаком і навкруги зони його інсталяції, для забезпечення більш вільного доступу до стелі/стін, де ковпак буде прикріплений. Якщо це неможливо, якомога ретельніше захистіть меблі та інші предмети на час монтування. Виберіть рівну поверхню, накрийте її захисним покриттям і розмістіть на ній ковпак і деталі для кріплення. - Також перевірте, щоб поряд із зоною монтажу ковпака (в зоні, доступній також після монтажу ковпака) знаходилася мережева розетка і отвір для димоходу, який виводить дим на вулицю (лише в режимі відводу). - Виконайте всі необхідні роботи (наприклад: встановлення мережевої розетки і/або виконання отвору для димової труби).

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів залежно від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити її включеною протягом 15 хвилин після закінчення готування.

1 = ВВІМКН/ВИМКН – Підвищення швидкості

2 = ВВІМКН/ВИМКН Освітлення

3 = Вибір бажаної функції

4 = Настройки/Установка настройок використовуваної функції

5 = На дисплеї відображаються:

а – перелік доступних функцій

b – індикатор функції, що використовується в цей момент

с – індикатор швидкості, що використовується в цей момент

d – годинник / дані щодо функції, що використовується в цей момент

e – насичення протижирового фільтру

f – насичення вугільного дезодоруючого фільтру

Доступні функції

ШВИДКІСТЬ

Вмикання/Підвищення швидкості:

- щоб увімкнути витяжку, натиснути на кнопку 1

- щоб переходити на швидкість вищого рівня, слід послідовно натискати на кнопку 1, аж до вимикання витяжки

Швидкість аспірації відображається на дисплеї (с) наступним чином:

1-ша швидкість

рівень інтенсивності роботи 40% ***

2-га швидкість

рівень інтенсивності роботи 60% ***

3-я швидкість

рівень інтенсивності роботи 80% ***

підвищена швидкість

рівень інтенсивності роботи 100% ***

ВИМКН

*** процентне відношення, що зазначається на дисплеї, надається у порівнянні з індикативним значенням експлуатаційних характеристик

Робота на підвищеній швидкості обмежена в часі і триває 10 хвилин; щоб вимкнути режим підвищеної швидкості або вимкнути витяжку, слід натиснути кнопку на 1.

NB= під час роботи швидкість може підвищуватися автоматично; це пов'язано з тим, що система управління захищає дисплей від перегрівання.

ГОДИННИК

• натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ГОДИННИК" ("CLOCK")
• натиснути на кнопку 4, щоб увійти в режим настройки годинника
• утримувати кнопку 4 в натисненому положенні:
• кожна секунда утримання кнопки в натисненому положенні відповідає одній хвилині настройок часу
• після завершення перших 10 секунд кожна секунда утримання кнопки в натисненому положенні відповідає 10 хвилинам настройок часу

Для збереження настройок годинника:

- натиснути на кнопку 3

ТАЙМЕР

Функція хронометра

• натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ТАЙМЕР" ("TIMER")
• натиснути на кнопку 4, щоб увійти в режим настройки таймера
• для активації хронометра: натискати одночасно на кнопки 3 та 4 на протязі 5 секунд
• для вимикання хронометра: натискати одночасно на кнопки 3 та 4 на протязі 5 секунд

NB= через 60 хвилин хронометр вимикається автоматично

Функція "Зворотнього відліку"

• натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ТАЙМЕР" ("TIMER")
• натиснути на кнопку 4, щоб увійти в режим настройки таймера

Для настройки таймеру на режим "Зворотнього відліку":

- утримувати кнопку 4 в натисненому положенні:

- кожна секунда утримання кнопки в натисненому положенні відповідає одній хвилині настройок таймеру - після завершення перших 10 секунд кожна секунда утримання кнопки в натисненому положенні відповідає 5 хвилинам настройок таймеру

Для збереження налаштувань таймера в режимі "Зворотного відліку"

- натиснути на кнопку 3 Індикатор (b) у положенні "Таймер" почне блимати, щоб відобразити початок зворотного відліку Коли режим "Зворотного відліку" дійде до "0:00", двигун вимкнеться

Примітка: щоб ввести нові налаштування таймера, слід знову натиснути на кнопку 4, щоб на дисплеї з'явилося зображення "0:00"

Примітка: максимальний проміжок часу для налаштувань зворотного відліку складає 60 хвилин

ПРОТИЖИРОВИЙ ФІЛЬТР

Відображення процентної ефективності роботи:

• натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ПРОТИЖИРОВИЙ ФІЛЬТР" ("GREASE FILTER")
• натиснути на кнопку 4, щоб відобразити процентну ефективність роботи протижирового фільтра

Сигнал перезапуску (reset) протижирового фільтра

Сигнал протижирового фільтра подається після 40 годин роботи і відображається на дисплеї за допомогою напису "RESET" (е) поряд з функцією "ПРОТИЖИРОВИЙ ФІЛЬТР" ("GREASE FILTER")

Якщо з'являється цей напис, слід вимити протижировий фільтр.

Після виконання технічного обслуговування:

• натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ПРОТИЖИРОВИЙ ФІЛЬТР" ("GREASE FILTER")
• натиснути на кнопку 4, утримувати її в натисненому положенні протягом 5 секунд, щоб дезактивувати сигнал використання фільтра і розпочати знову відображення процентної ефективності роботи протижирового фільтра.

ДЕЗОДОРУЮЧИЙ ФІЛЬТР

Відображення процентної ефективності роботи:

• натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ДЕЗОДОРУЮЧИЙ ФІЛЬТР" ("ODOUR FILTER")
• натиснути на кнопку 4, щоб відобразити процентну ефективність роботи дезодоруючого фільтру

Сигнал перезапуску (reset) вугільного дезодоруючого фільтру

Сигнал вугільного дезодоруючого фільтру подається після 160 годин роботи і відображається на дисплеї за допомогою напису "RESET" (е) поряд з функцією "ДЕЗОДОРУЮЧИЙ ФІЛЬТР" ("ODOUR FILTER")

Якщо з'являється цей напис, слід вимити або замінити вугільний дозодоруючий фільтр (в залежності від моделі). Після виконання технічного обслуговування:

• натиснути на кнопку 3, щоб перевести індикатор (b) на функцію "ДЕЗОДОРУЮЧИЙ ФІЛЬТР" ("ODOUR FILTER")
• натиснути на кнопку 4, утримувати її в натисненому положенні на протязі 5 секунд, щоб дезактивувати сигнал використання фільтра і розпочати знову відображення процентної ефективності роботи вугільного дезодоруючого фільтра.

Догляд

Увага! Перед будь-якою операцією чистки чи обслуговування, від'єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Чистка

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні матеріали.

Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій.

Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень.

Фільтр затримки жирів

Мал. 11-28

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститися один раз на місяць (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на необхідність), з використанням неагресивних миючих засобів вручну або в посудомийній машині при низькій температурі і короткому циклі.

При митті в посудомийній машині може мати місце деяке знебарвлення фільтра, проте його фільтруючі характеристики залишаються незмінними.

Для зняття фільтра затримки жиру потягніть на себе пружинну ручку відчеплення фільтра.

Вугільний фільтр (тільки в режимі рециркуляції) Мал. 27

Вбирає неприємні запахи кухні.

Вугільний фільтр може бути одним із цих типів:

• Вугільний фільтр, що підлягає миттю. • Вугільний фільтр, що НЕ підлягає миттю.

Вугільний фільтр, підлягає миттю

Вугільний фільтр можна мити кожні два місяці в теплій воді відповідними миючими засобами, або в посудомийній машині при 65°C (в останньому випадку виконати повний цикл миття без посуду всередині посудомийної машини).

Обережно, щоб не пошкодити фільтр, злити надлишкову воду, потім вийняти з пластмасової рами подушку і потримати її в печі протягом 10 хв. при температурі 100° С для забезпечення повного осушення.

Заміняти подушку кожні 3 роки і кожного разу, коли полотно виявиться пошкодженим.

Вугільний фільтр, НЕ підлягає миттю

Перевірка вугільного фільтра на насичення проводиться після більш-менш тривалого періоду використання, залежно від типу кухні та регулярності очищення жирового фільтра. У будь-якому випадку необхідно замінювати картридж максимум кожні чотири місяці.

Не підлягає миттю чи відновленню.

Встановлення

Підвісьте вугільний фільтр спочатку задньою стороною на металевий язичок ковпака, потім закріпіть передню частину двома ручками.

Зняття

Зніміть вугільний фільтр, повертаючи ручки на 90°, що фіксують його до ковпака.

Заміна ламп

Витяжка обладнана системою освітлення на основі технології діодів (LED).

ДІОДИ забезпечують оптимальне освітлення, їх тривалість у 10 разів вища, ніж у звичайних лампочок, та дають 90% економії електроенергії.

Щодо їх заміни звертайтеся до служби технічного обслуговування.
