MISSY IX/A/60 - Hotă decorativă de perete ELICA - Manual de utilizare gratuit

Tip produs	Hotă decorativă de perete
Marcă	ELICA
Model	MISSY IX/A/60
Lățime	60 cm
Montare	Pe perete
Versiune de utilizare	Aspirantă (evacuare exterioară) sau reciclabilă (filtru de cărbune)
Număr de viteze	3 (conform panoului de control)
Iluminare	LED 3 W, soclu E14
Tip filtru anti-grăsime	Metalic, lavabil în mașina de spălat vase sau manual
Tip filtru de cărbune	De înlocuit la fiecare 4 luni (nu se spală)
Alimentare electrică	220-240 V ~ 50/60 Hz
Putere maximă de iluminare	3 W (LED)
Distanța minimă de siguranță (electric)	50 cm
Distanța minimă de siguranță (gaz)	65 cm
Întreținere filtre anti-grăsime	O dată pe lună
Curățare exterioară	Cârpă umedă cu detergent neutru, fără alcool sau abrazivi
Tip comandă	Panou de control manual
Greutate aproximativă	15 kg
Dimensiuni (L x P x H)	60 x 50 x 60 cm (aproximativ)
Material principal	Oțel inoxidabil
Clapetă anti-retur	Opțional (în funcție de model)

Întrebări frecvente - MISSY IX/A/60 ELICA

Cum aleg între versiunea aspirantă și versiunea reciclabilă?

Hota poate fi utilizată în versiunea aspirantă (evacuarea fumului spre exterior printr-un tub) sau în versiunea reciclabilă (fum filtrat și returnat în bucătărie). Pentru versiunea reciclabilă, este necesar un filtru de cărbune.

Cum se curăță filtrele anti-grăsime?

Filtrele anti-grăsime metalice trebuie curățate o dată pe lună cu detergenți neagresivi, manual sau în mașina de spălat vase la temperatură scăzută și ciclu rapid.

Când trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune trebuie înlocuit la maximum 4 luni. Nu poate fi curățat sau regenerat.

Cum se înlocuiește becul LED?

Deconectați aparatul, asigurați-vă că becul este rece, apoi scoateți capacul A. Înlocuiți cu un bec LED de maximum 3W, soclu E14.

Ce distanță minimă trebuie să existe între hotă și aragaz?

Distanța minimă este de 50 cm pentru aragazurile electrice și de 65 cm pentru aragazurile pe gaz sau mixte.

Pot folosi hota fără filtre?

Nu, este imperativ să folosiți hota cu filtrele montate corect pentru a evita riscurile de incendiu și a asigura o filtrare corespunzătoare.

Ce fac dacă iluminarea nu se aprinde?

Verificați mai întâi dacă becurile sunt introduse corect în suport. Dacă problema persistă, contactați serviciul post-vânzare.

Cum se conectează electric hota?

Tensiunea trebuie să corespundă celei indicate pe plăcuța de identificare. Conectați la o priză de perete accesibilă sau, în lipsa unei prize, utilizați un întrerupător normalizat pentru a asigura deconectarea completă.

Este necesară curățarea interiorului hotei?

Da, hota trebuie curățată regulat în interior și exterior cel puțin o dată pe lună pentru a evita riscurile de incendiu.

Ce produse se folosesc pentru curățarea hotei?

Folosiți exclusiv o cârpă umedă cu detergenți lichizi neutri. Evitați alcoolul, produsele abrazive și instrumentele de curățare.

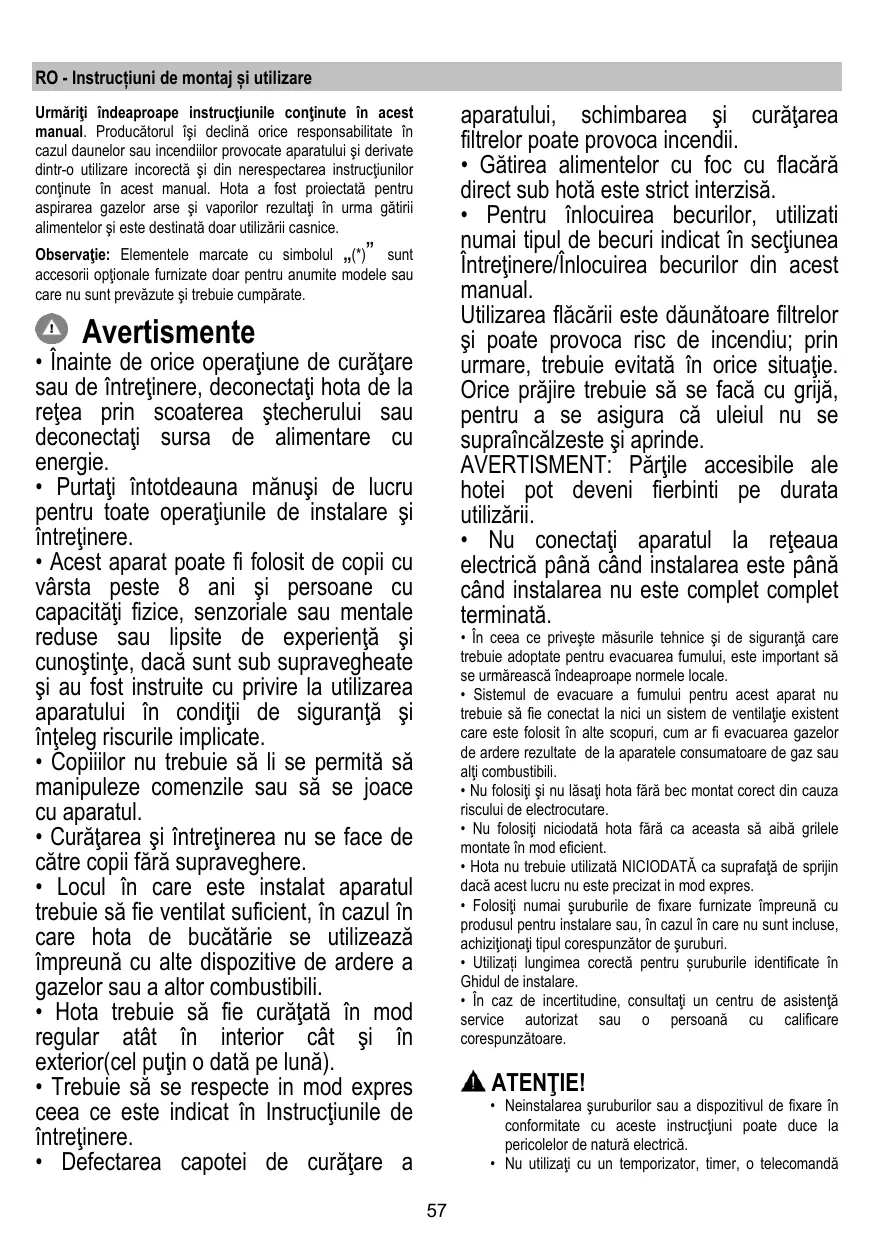

MANUAL DE UTILIZARE MISSY IX/A/60 ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor și vaporilor rezultați în urma gătitului alimentelor și este destinată doar utilizării casnice.

Observație: Elementele marcate cu simbolul "*" sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheați și au fost instruiți cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în instrucțiunile de întreținere.
• Defectarea capotei de curățare a

aparatului, schimbarea și curățarea filtrelor poate provoca incendii.

• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alt combustibil.
• Nu folosi și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi. Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă

separate sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/CE referitoare la Deșeurile de Echipament Electric și Electronic (DEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsimi, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza energia și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Varianta aspirantă

Hota este dotată cu o aerisire în partea superioară B, pentru evacuarea gazelor de ardere în exterior (tubul de evacuare și colierele de fixare nu sunt furnizate).

Atentie! Daca hota este prevazuta cu filtru de carbune, acesta trebuie scos.

Versiunea filtranta

In cazul in care nu este posibila evacuarea fumurilor si a vaporilor proveniti in urma coacerii catre exterior, se poate utiliza hota in versiunea filtranta, montandu-se pe cos deflectorul F impreuna cu unul sau mai multe filtre de carbune (in baza modelului dvs.), fumul si vaporii sunt reciclate prin grilajul superior H.

Atentie! Daca hota nu este prevazuta cu filtru de carbune, trebuie sa-i faceti comanda si sa-l instalati inainte de a utiliza hota.

Modelele care nu sunt prevazute cu motor de aspirare functioneaza numai in versiunea aspiranta si trebuie conectate la o unitate periferica de aspirare (care nu este in dotare).

Instructiunile pentru sistemul de racordare sunt furnizate cu unitatea periferica de aspirare.

Instalarea

Fig. 3

Distanta minima intre suprafata suportului recipientelor pe dispozitivul de gatit si partea de jos a hotei nu trebuie sa fie mai mica de 50cm in cazul masinilor de gatit electrice si de 65cm in cazul masinilor de gatit cu gaz sau mixte.

Daca instructiunile dispozitivului de gatit cu gaz specifica o distanta mai mare, este necesar sa tineti cont de aceasta.

Conexiunea Electrica

Tensiunea din retea trebuie sa corespunda cu tensiunea la care se refera eticheta situata in interiorul hotei. Daca este prevazuta cu stecher, conectati hota la o priza conforma cu normele in vigoare, pozitionata intr-o zona accesibila dupa instalare. Daca nu este prevazuta cu stecher (conexiunea este directa la retea) sau stecherul nu este pozitionat intr-o zona accesibila dupa instalare, aplicati un intrerupator bipolar la norma care sa asigure deconectarea completa de la retea in conditiile categoriei de supratensiune III, conform regulilor de instalare.

ATENTIE!

Inainte de a efectua conectarea circuitului hotei la alimentarea din retea si de a verifica functionarea corecta, controlati intotdeauna daca cablul a fost montat in mod corect.

Montarea

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționare

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspirație și se declanșează aprinderea becurilor pentru iluminarea blocului de aragaz.

Întreținere

Curățare

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Fig. 1

Captează particule de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergent neabraziv, manual sau utilizând mașina de spălat vase, la temperatură scăzută și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 2

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

Montați filtrele pe acoperișul motorului.

Controlați dacă bolțurile R de pe motorul aspirant corespund cu orificiile S, învârtiți în sens orar până se blochează sau

Pentru demontare procedați în mod invers.

Puneți la loc filtrele anti-grăsime.

Înlocuirea becurilor

Fig. 1

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că au o temperatură ridicată.

Pentru a ajunge la locașul becurilor, scoateți capacul A.

Dacă plafoniera nu se aprinde, verificați dacă ați introdus bine becurile înainte de a solicita Asistența tehnică.

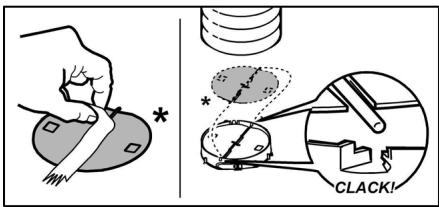

DOAR la unele produse:

O Clapetă Antirefulare Gaze este inclusă ca accesoriu opțional, de instalat dacă este necesar. În cazul în care condițiile de instalare necesită instalarea acestei clapete (de ex. când nu există un dispozitiv de protecție împotriva refulării accidentale a aerului din exterior), aceasta trebuie introdusă în locașul special din interiorul Racordului de ieșire Aer înainte de a instala teava de evacuare a gazelor.
