REEF IX/A/90 - Hotă decorativă de perete ELICA - Manual de utilizare gratuit

Tip produs	Hotă decorativă de perete
Marcă	ELICA
Model	REEF IX/A/90
Utilizare	Aspirantă (evacuare exterioară) sau filtrantă (reciclare interioară cu filtru de cărbune opțional)
Lățime	90 cm
Alimentare electrică	220-240 V / 50 Hz
Număr de viteze	4 viteze, inclusiv una intensivă temporizată (5 min)
Iluminare	LED, înlocuire de către service tehnic
Filtru anti-grăsime	Metalic, lavabil în mașina de spălat vase (în fiecare lună)
Filtru de cărbune (opțional)	Activ, înlocuire la fiecare 3-4 luni sau regenerare posibilă (în funcție de model)
Semnal de întreținere filtru anti-grăsime	După 40 de ore de utilizare, afișaj intermitent al cifrei 1
Semnal de întreținere filtru de cărbune	După 160 de ore de utilizare, afișaj intermitent al cifrei 2 (de activat dacă versiune filtrantă)
Alarmă temperatură	Detecție de temperatură ridicată, activează viteza 3 și afișează "t" intermitent
Distanța minimă de gătit	50 cm pentru plită electrică, 65 cm pentru gaz sau mixtă
Greutate aproximativă	18 kg
Siguranță	Deconectați înainte de întreținere, nu utilizați fără grilă, nu flambați sub hotă
Reparabilitate	Bec LED înlocuibil de către service tehnic, piese de schimb disponibile prin SAV
Norme de conformitate	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, Directive DEEE 2012/19/EC
Versiune	Aspirantă și filtrantă (kit cărbune opțional)

Întrebări frecvente - REEF IX/A/90 ELICA

Care este distanța minimă între hotă și plita de gătit?

Pentru o plită electrică, distanța minimă este de 50 cm. Pentru o plită pe gaz sau mixtă, este de 65 cm. Dacă instrucțiunile dispozitivului de gătit specifică o distanță mai mare, aceasta are prioritate.

Cum se curăță filtrele de grăsime?

Filtrele de grăsime metalice se spală în fiecare lună manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Decolorarea este posibilă, dar fără consecințe asupra eficienței.

Când trebuie înlocuit filtrul de cărbune?

Filrul de cărbune trebuie înlocuit la fiecare 3 până la 4 luni în utilizare normală. Unele modele pot fi regenerate în cuptor (10 min la 100 °C) după spălare, dar tamponul trebuie schimbat la fiecare 3 ani.

Cum se resetează semnalul de întreținere al filtrelor?

Pentru filtrul anti-grăsime, cu hota pornită, apăsați tasta 2 timp de peste 3 secunde până la stingerea semnalului (cifra 1 intermitent). Pentru filtrul de cărbune (doar dacă este activat), procedați la fel (cifra 2 intermitent). Dacă ambele semnale sunt active, repetați operația de două ori.

Cum se activează semnalul filtrului de cărbune?

Cu hota oprită, mențineți apăsate simultan tastele 2 și 3 timp de 3 secunde. Cifrele 1 și 2 vor clipi alternativ timp de 2 secunde, apoi semnalul va fi activ. Pentru dezactivare, repetați aceeași procedură: doar cifra 1 va clipi.

Ce trebuie făcut dacă hota afișează 't' intermitent?

Este alarma de temperatură: hota detectează o temperatură prea ridicată în zona de afișare. Activează automat viteza 3. Alarma se oprește când temperatura scade. Puteți apăsa tastele 2, 3 sau 4 pentru a ieși din acest mod.

Pot folosi hota fără filtru?

Nu, este imperativ să folosiți hota cu filtrul anti-grăsime montat corect. Fără filtru, grăsimile riscă să deterioreze motorul și să creeze un risc de incendiu. În plus, hota nu trebuie utilizată niciodată fără grilă.

Cum se înlocuiește iluminarea LED?

Luminile LED sunt integrate și înlocuirea lor trebuie efectuată de serviciul de asistență tehnică autorizat. Nu încercați să le înlocuiți singur, deoarece acest lucru ar putea deteriora aparatul.

Poate fi folosită hota în modul de reciclare?

Da, hota este concepută să funcționeze în versiunea filtrantă (reciclare). Pentru aceasta, trebuie instalat un filtru de cărbune activ (nu este furnizat cu toate modelele) și activat semnalul de întreținere corespunzător. Aerul este astfel degresat și dezodorizat înainte de a fi returnat în încăpere.

Ce trebuie făcut în cazul unui defect de instalare?

Verificați dacă tensiunea de alimentare corespunde cu cea de pe plăcuța de identificare, dacă diametrul conductei de evacuare este egal cu cel al flanșei de racord (altfel performanța scade) și dacă distanța minimă față de plita de gătit este respectată. Pentru orice intervenție electrică, apelați la un tehnician calificat.

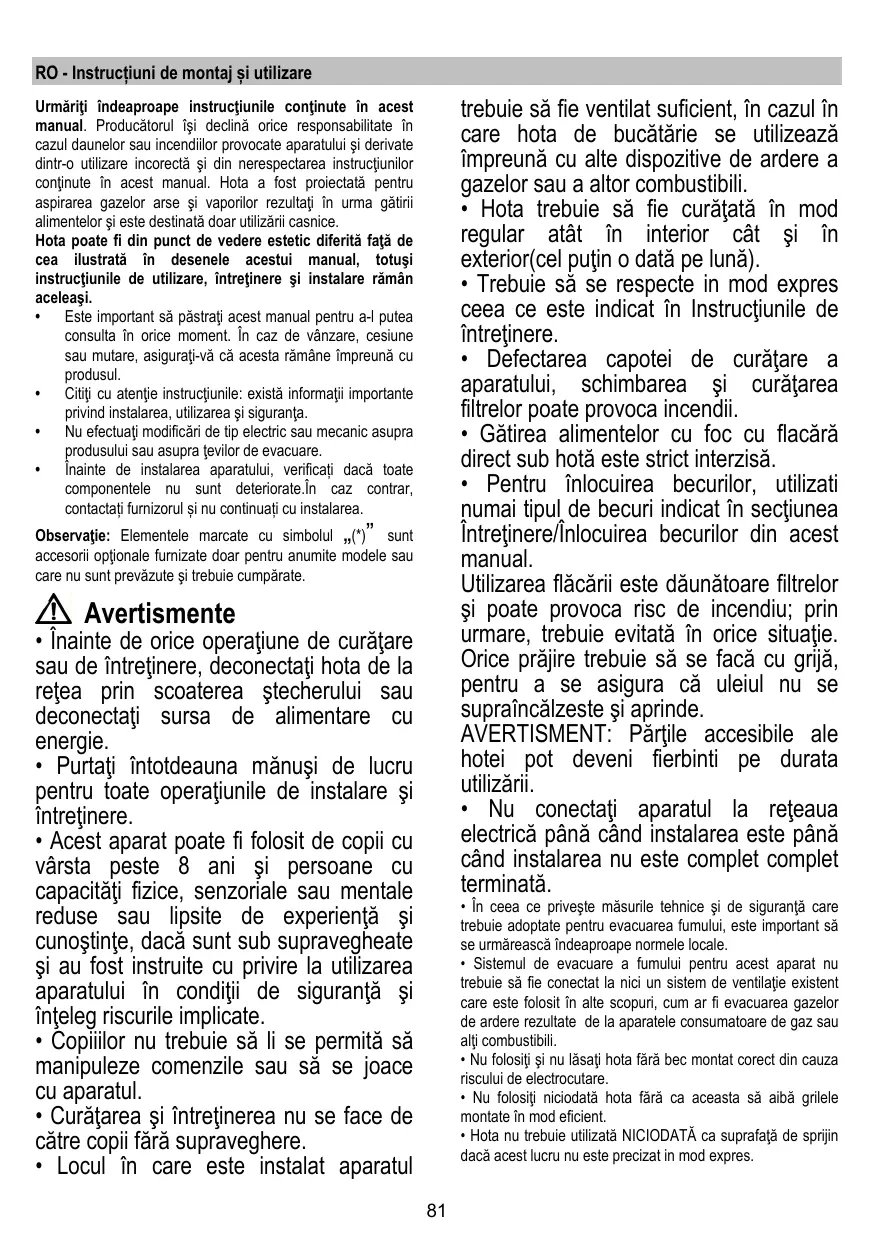

MANUAL DE UTILIZARE REEF IX/A/90 ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Observație: Elementele marcate cu simbolul ^* sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supraveghere și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul

trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.

• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere. Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească întocmai normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi. Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a

reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cabluri și la orificiile de evacuare prin perete cu diametre normale pentru aer (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune, este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Modelele care nu sunt prevăzute cu motor de aspirare funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este în dotare).

Instrucțiunile pentru sistemul de racordare sunt furnizate cu unitatea periferică de aspirare.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător

bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE!

Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă bucla a fost montată în mod corect.

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționarea

1. PORNIT/OPRIT Lumini

2. PORNIT/OPRIT Motor

Apăsând tasta "2", motorul trece în viteza 1.

Apăsând tasta în timpul funcționării, hota trece în starea OFF.

3. Scădere viteză

Apăsând tasta "3" se obține scăderea vitezei, de la viteza 4 (intensivă) la viteza 1.

4. Creștere viteză

Apăsând tasta "4" cu hota în starea OFF, hota trece în viteza 1.

Apăsând tasta în timpul funcționării se obține creșterea vitezei, de la viteza 1 la viteza 4 (intensivă).

Viteza intensivă este temporizată. Temporizarea standard este de 5 minute, la sfârșitul căreia hota se poziționează la viteza 2.

Pentru a dezactiva funcția înainte de terminarea timpului, apăsați tasta "3", hota se va poziționa la viteza 3; apăsând tasta "2", hota se va stinge.

Fiecarei viteze ii corespunde o semnalizare pe display:

OFF: Nicio semnalizare

Viteza 1: 1

Viteza 2: 2

Viteza 3: 3

Viteza 4: 4 intermitent

5. Display

Semnalizare filtru de carbune

Semnalizarea filtrului de carbune se produce dupa 40 de ore de utilizare si se indica pe display cu numarul 1 palpaind intermitent.

Cand apare aceasta semnalizare, filtrul de carbune instalat necesita spalare.

Semnalizarea este vizibila cu hota in stare ON.

Pentru a elimina semnalizarea filtrului de carbune, apasati tasta "2" mai mult de 3 secunde, pana la oprirea semnalizarii.

Eliminarea semnalizarii este posibila cu hota in stare ON.

Semnalizare filtru de carbune (doar pentru versiunea filtranta)

Semnalizarea filtrului de carbune se produce dupa 160 de ore de utilizare si se indica pe display cu numarul 2 palpaind intermitent.

Când apare această semnalizare, filtrul de cărbune instalat trebuie să fie înlocuit.

Semnalizarea este vizibilă cu hota în stare ON.

Pentru a elimina semnalizarea filtrului de cărbune, apăsați tasta “2” mai mult de 3”, până la oprirea semnalizării.

Eliminarea semnalizării este posibilă cu hota în stare ON.

În caz de semnalizare simultană a ambelor filtre, pe display vor pâlpâi numerele 1 ȘI 2 alternativ.

Resetarea se produce efectuând de 2 ori procedura mai sus descrisă.

Prima dată resetează semnalizarea filtrului de cărbune, a doua resetează semnalizarea filtrului de cărbune.

În modalitatea standard semnalizarea filtrului de cărbune nu este activă.

În cazul în care se utilizează hota în versiune filtrantă este necesară activarea semnalizării filtrului de cărbune.

Activare semnalizare filtru de cărbune:

Poziționați hota pe OFF și țineți apăsate simultan tastele "2" și "3" timp de 3".

Numerele 1 și 2 vor pâlpâi alternativ timp de 2".

Dezactivare semnalizării filtrului de cărbune:

Poziționați hota pe OFF și țineți apăsate simultan tastele "2" și "3" timp de 3".

Numărul 1 va pâlpâi timp de 2".

Alarma Temperatura

Hota este echipată cu un senzor de temperatură ce activează motorul la viteza 3 în cazul în care temperatura în zona display este prea ridicată.

Condiția de alarmă este activă și afișată pe display cu litera t palpitând intermitent.

Această condiție se menține până când temperatura nu coboară sub pragul de alarmă.

Se poate ieși din această modalitate apăsând tasta "2", "3" sau "4".

La fiecare 30 de secunde senzorul verifică temperatura medie din zona display.

Vizualizări Display

Vizualizări	Stare
1	Viteza 1
2	Viteza 2
3	Viteza 3
4	Viteza 4 (intensivă)
5	Întreținere filtru de Cârbune
6	Întreținere filtru de cârbune
7	Întreținere filtru de Cârbune
8	Alarmă Temperatură

Întreținerea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Fig. 14-32

Captează particule de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 31

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Filtrul de cărbune trebuie să fie spălat la fiecare 2 luni (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate) în apă caldă și detergenți specifici sau în mașina de spălat vase la 65°C (în cazul în care îl spălați folosind mașina de spălat, executați un program de spălare complet fără a introduce alte vase).

Înlăturați excesul de apă, fără să deteriorați filtrul, după care

scoateți buretele situat în interiorul cadrului din plastic și introduceți-l în cuptor pentru aproximativ 10 minute la 100°C, pentru a-l usca.

Înlocuiți buretele la fiecare 3 ani sau de fiecare dată când acesta se deteriorează.

Îndepărtați cadrul suport al filtrului, rotind la 90° suporturile care-l fixează de hotă.

Introduceți buretele (i) de cărbune în interiorul cadrului (h) și remontați tot ansamblul în locașul corespunzător (j).

Este posibil să utilizați un filtru de cărbune tradițional, care nu se spală și nu se refolosește, care trebuie înlocuit o dată la 3-4 luni.

Cadrul din plastic, buretele și filtrul de cărbune sunt lipite împreună; eventualul filtru furnizat împreună cu hota nu trebuie utilizat. Pentru a putea fi utilizat, introduceți-l în adevăratul locaș și fixați-l, acționând pe dispozitivele adecvate.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.

Pentru înlocuire, adresați-vă serviciului de asistență tehnică.

H3dene XO3raucmeBENHO-6bIMo8O20 Ha3haueHu.

Producătorul își asumă întreaga responsabilitate pentru daunele sau incendiile care pot apărea în timpul utilizării aparatului ca urmare a nerespectării instrucțiunilor din acest manual. Acest aparat este destinat exclusiv pentru uz casnic.

Aparatul poate avea un aspect diferit de cel prezentat în figurile din acest manual, dar instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Este foarte important să păstrați aceste instrucțiuni pentru a putea consulta în orice moment. Dacă produsul este vândut, cedat sau transferat, asigurați-vă că instrucțiunile sunt întotdeauna cu el. Citiți cu atenție instrucțiunile. Acestea conțin informații importante privind instalarea, utilizarea și siguranța. Este interzis să efectuați modificări în partea electrică sau mecanică a produsului. Înainte de instalare, verificați integritatea tuturor componentelor. Dacă există deteriorări, contactați furnizorul. Nu începeți montajul dacă există deteriorări.

Notă: Funcțiile marcate cu simbolul (*) sunt opționale, fiind disponibile doar pe anumite modele sau reprezintă detalii care nu sunt incluse în pachetul de livrare și pot fi achiziționate separat.

Atenție!

• Înainte de orice operațiune de curățare sau întreținere, deconectați aparatul de la rețeaua electrică, scoțând ștecherul din priză sau oprind întrerupătorul principal. Pentru toate operațiunile de instalare și întreținere, purtați mănuși de protecție.
• Aparatul poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse,

sau cu experiență și cunoștințe insuficiente, dacă

sunt supravegheați sau au fost instruiți cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele implicate. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuate de copii fără supraveghere.

sau cu experiență și cunoștințe insuficiente, dacă

sunt supravegheați sau au fost instruiți cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele implicate. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuate de copii fără supraveghere.
