Produkttype	Veggmontert dekorativ hette
Merke	ELICA
Modell	REEF IX/A/90
Bruk	Avtrekk (utenfor) eller resirkulering (innvendig resirkulering med valgfritt kullfilter)
Bredde	90 cm
Strømforsyning	220-240 V / 50 Hz
Antall hastigheter	4 hastigheter, inkludert en tidsbestemt intensiv (5 min)
Belysning	LED, utskifting av teknisk service
Fettfilter	Metall, kan vaskes i oppvaskmaskin (hver måned)
Kullfilter (valgfritt)	Aktivt, skiftes hver 3-4 måned eller mulig regenerering (avhengig av modell)
Vedlikeholdssignal fettfilter	Etter 40 timers bruk, blinkende visning av tallet 1
Vedlikeholdssignal kullfilter	Etter 160 timers bruk, blinkende visning av tallet 2 (aktiveres hvis resirkuleringsversjon)
Temperaturalarm	Registrerer høy temperatur, aktiverer hastighet 3 og viser blinkende "t"
Minimum avstand til komfyr	50 cm for elektrisk komfyr, 65 cm for gass eller kombinasjon
Omtrentlig vekt	18 kg
Sikkerhet	Koble fra før vedlikehold, ikke bruk uten rist, ikke flamber under hetten
Reparabilitet	LED-lampe utskiftbar av teknisk service, reservedeler tilgjengelig via kundeservice
Samsvarsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, WEEE-direktiv 2012/19/EU
Versjon	Avtrekk og resirkulering (kullfilter-sett valgfritt)

Ofte stilte spørsmål - REEF IX/A/90 ELICA

Hva er minimumsavstanden mellom hetten og komfyren?

For en elektrisk komfyr er minimumsavstanden 50 cm. For en gass- eller kombikomfyr er den 65 cm. Hvis komfyrens instruksjoner angir en større avstand, er det den som gjelder.

Hvordan rengjøre fettfiltrene?

Metallfettfiltrene vaskes hver måned for hånd med et mildt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur og kort program. Mulig misfarging påvirker ikke effektiviteten.

Når må kullfilteret skiftes?

Kullfilteret må skiftes hver 3-4 måned ved normal bruk. Noen modeller kan regenereres i ovnen (10 min ved 100 °C) etter vask, men puten må skiftes hvert 3. år.

Hvordan tilbakestille vedlikeholdssignalet for filtrene?

For fettfilteret, med hetten på, trykk på knapp 2 i mer enn 3 sekunder til signalet slukker (blinkende tall 1). For kullfilteret (kun hvis aktivert), gjør det samme (blinkende tall 2). Hvis begge signalene er aktive, gjenta operasjonen to ganger.

Hvordan aktivere signalet for kullfilteret?

Med hetten av, hold inne knappene 2 og 3 samtidig i 3 sekunder. Tallene 1 og 2 vil blinke vekselvis i 2 sekunder, deretter vil signalet være aktivt. For å deaktivere, gjenta samme prosedyre: kun tall 1 vil blinke.

Hva gjør jeg hvis hetten viser blinkende 't'?

Dette er temperaturalarmen: hetten registrerer for høy temperatur i displayområdet. Den aktiverer automatisk hastighet 3. Alarmen stopper når temperaturen synker. Du kan trykke på knappene 2, 3 eller 4 for å forlate denne modusen.

Kan jeg bruke hetten uten filter?

Nei, hetten må brukes med fettfilteret riktig montert. Uten filter kan fett skade motoren og utgjøre en brannrisiko. I tillegg må hetten aldri brukes uten risten.

Hvordan skifte LED-belysningen?

LED-lampene er integrerte, og utskifting må utføres av godkjent teknisk kundeservice. Ikke prøv å skifte dem selv, da dette kan skade apparatet.

Kan hetten brukes i resirkuleringsmodus?

Ja, hetten er designet for å fungere i resirkuleringsversjon. For dette må du installere et aktivt kullfilter (ikke inkludert i alle modeller) og aktivere det tilsvarende vedlikeholdssignalet. Luften blir da avfettet og deodorisert før den sendes tilbake i rommet.

Hva gjør jeg ved installasjonsfeil?

Kontroller at strømforsyningen samsvarer med typeskiltet, at avtrekksrørets diameter er lik tilkoblingsflensen (ellers reduseres ytelsen), og at minimumsavstanden til komfyren er overholdt. For elektriske inngrep, kontakt en kvalifisert tekniker.

BRUKSANVISNING REEF IX/A/90 ELICA

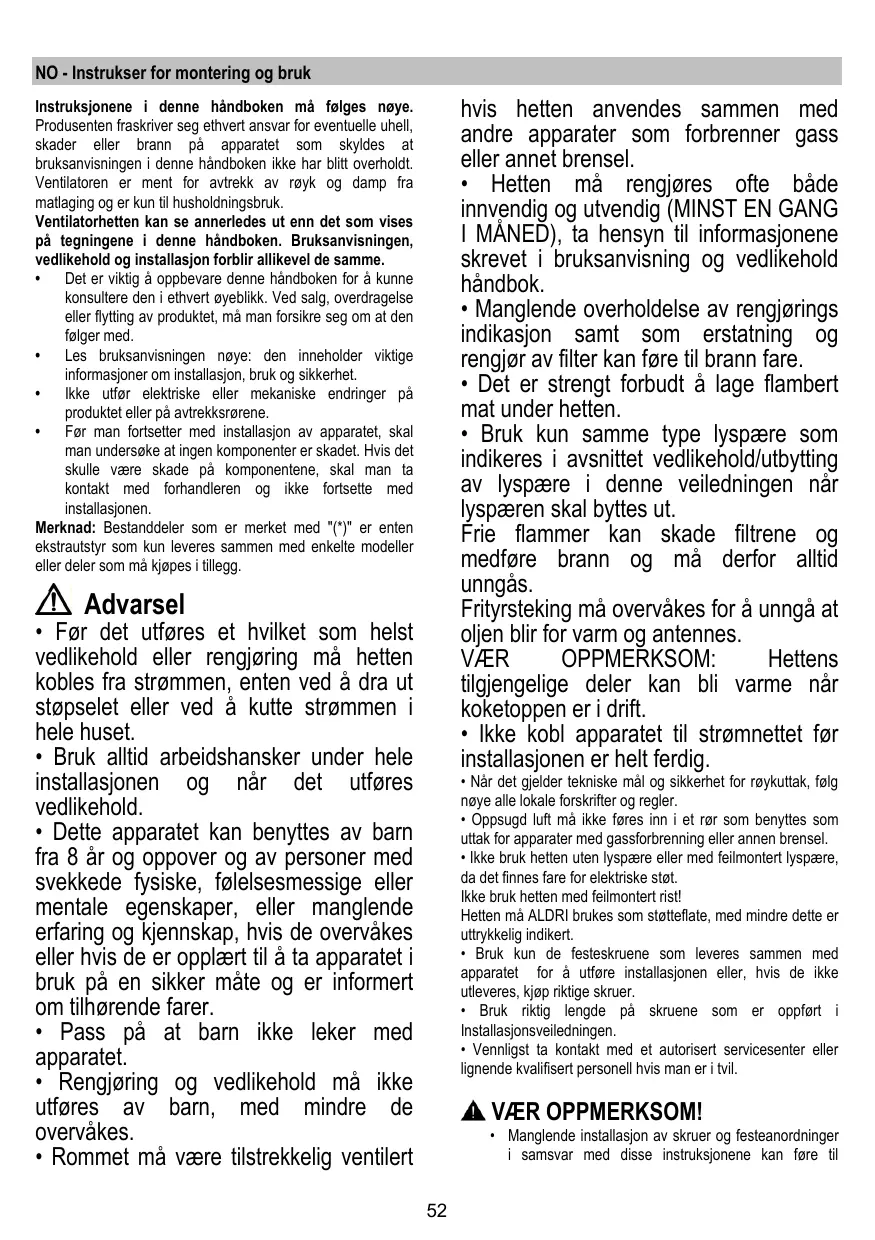

NO Instrukser for montering og bruk

Aktivering av kolfilters signal:

Avaktivering av kolfilters signal:

Instruksjonene i dette heftet må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i dette heftet ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette heftet. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare dette heftet for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktig informasjon om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, sensoriske eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert

hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjoner, som erstatning og rengjøring av filter, kan føre til brannfare.
• Det er strengt forbudt å lage flambert mat under hetten.
• Bruk kun samme type lyspærer som indikeres i avsnittet vedlikehold/utbytting av lyspærer i denne veiledningen når lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann, og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.

Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler. - Oppsugd luft må føres inn i et rør som benyttes som avtrekk for apparater med gassforbrenning eller annet brensel. - Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert lyspære!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen. Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til

elektriske farer.

Dette apparatet er merket i samsvar med EU-direktivet 2012/19/EU om avfall fra elektrisk og elektronisk utstyr (WEEE). Ved å sikre at dette produktet kasseres forskriftsmessig, bidrar brukeren til å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på papirene som følger med, viser at dette produktet ikke skal behandles som vanlig husholdningsavfall, men skal leveres til et egnet gjenvinningsanlegg for elektrisk og elektronisk avfall. Produktet skal kasseres i henhold til lokale normer for avfallshåndtering. For ytterligere informasjon om behandling, gjenvinning og resirkulering av dette produktet, kan du kontakte lokale myndigheter, renovasjonsselskapet for husholdningsavfall eller butikken der du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen, og la den gå i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp, og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilteret når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilteret når det er nødvendig for å opprettholde optimal effektivitet for fettfilteret. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmål

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsen og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et så kort rør som mulig. Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°). Unngå drastiske endringer i rørets tverrsnitt.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i filterversjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Instruksjonene for tilkobling leveres sammen med den eksentriske reduksjonsringen.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 50 cm når det gjelder elektriske kokeplater og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produktet har passende størrelse i forhold til veggen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i

ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

1 2

5

3 4

1. ON/OFF Lys
2. ON/OFF Motor

Hvis man trykker på knappen mens ventilatoren er i funksjon, vil ventilatoren slå seg av (OFF).

1. Senking av hastigheten

Ved å trykke på knapp "3", senkes hastigheten fra hastighet 4 (intensiv) til hastighet 1.

1. Hastighetsøkning

Hvis man trykker på knappen mens ventilatoren er i funksjon, vil hastigheten øke fra hastighet 1 til hastighet 4 (intensiv).

Den intensive hastigheten er tidsinnstilt. Standard tidsinnstilling er på 5 minutter. Når denne tiden er gått, vil ventilatoren gå over i hastighet 2.

For å deaktivere funksjonen før den innstilte tiden er over, skal man trykke på knapp "3". Ventilatoren stilles i hastighet 3; ved å trykke på knapp "2", vil ventilatoren slå seg av.

Hver hastighet har sitt eget signal på displayet:

OFF: Ikke noe signal. Hastighet 1: 1. Hastighet 2: 2. Hastighet 3: 3. Hastighet 4: 4 blinkende.

5. Display

Signal for mettet fettfilter

Signalet for mettet fettfilter gis etter 40 brukstimer, og angis av at tallet 1 blinker på displayet.

Når dette signalet vises, må det installerte fettfilteret vaskes.

Signalet vises når ventilatoren er påslått (ON).

For å tilbakestille signalet for mettet fettfilter, skal man holde knappen "2" inne i mer enn 3 sekunder, helt til signalet slås av.

Signal for mettet kullfilter (kun for versjonen med resirkulering av luften)

Signalet for skittent kullfilter gis etter 160 brukstimer, og angis av at tallet 2 blinker på displayet.

Når dette signalet vises, må det installerte kullfilteret skiftes ut. Signalet vises når ventilatoren er påslått (ON).

For å tilbakestille signalet for mettet kullfilter, skal man holde knappen "2" inne i mer enn 3 sekunder, helt til signalet slås av.

Man tilbakestiller signalene ved å utføre ovennevnte prosedyre 2 ganger.

Første gangen vil signalet for fettfilteret tilbakestilles, og andre gangen tilbakestilles signalet for kullfilteret.

I standardmodus er ikke signalet for mettet kullfilter aktivert.

Dersom man bruker ventilatoren i versjonen med resirkulering av luften, er det nødvendig å aktivere signalet for mettet kullfilter.

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren i OFF, og hold knappene "2" og "3" inne samtidig i 3 sekunder.

Tallene 1 og 2 blinker alternativt i 2 sekunder.

Deaktivering av signalet for mettet kullfilter:

Sett ventilatoren i OFF, og hold knappene "2" og "3" inne samtidig i 3 sekunder.

Tallet 1 vil blinke i 2 sekunder.

Temperaturalarm

Ventilatoren er utstyrt med en temperatursensor som aktiverer motoren i hastighet 3 dersom temperaturen i displayområdet er for høy.

Denne statusen forblir helt til temperaturen igjen går under alarmterskelen.

Man kan gå ut av nødmodusen ved å trykke på knapp "2", "3" eller "4".

Sensoren måler romtemperaturen rundt displayområdet hvert 30. sekund.

Displaysymboler

Symboler	Status
1	Hastighet 1
2	Hastighet 2
3	Hastighet 3
4	Hastighet 4 (intensiv)
5	Vedlikehold av fetffilteret
6	Vedlikehold av kullfilteret
7	Vedlikehold av fetffilteret og kullfilteret
8	Temperaturalarm

Vedlikehold

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 14-32

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent - hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhendelen.

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver måned (eller når det elektroniske systemet viser at filteret er skittent - hvis din modell har denne funksjonen) i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).

Ta vekk overflødig vann uten å ødelegge filteret, ta deretter ut "madrassen" inni plastikkdekselet og sett den i stekeovnen ved 100°C i cirka 10 minutter for å tørke den ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er

skadet.

Ta vekk filterdekselet ved å vri kulehåndtakene (g) som fester det til ventilatorhetten 90° rundt.

Sett kullmadrassen (i) inn i dekselet (h) og gjenmonter alt der det var (j).

Det er mulig å bruke et tradisjonelt kullfilter, som verken er vaskbart eller regenerativt, og som må skiftes ut hver 3.–4. måned.

Madrassen med dekselet sitter sammen, derfor skal det eventuelle dekselet som leveres med ventilatorhetten ikke brukes.

Ved bruk settes filteret inn i filterhuset og festes med de forutbestemte innretningene.

Utskifting av lyspærer

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90%.

Produktet er designet, testet og produsert i henhold til:

Signalering fra fettfilter:

Ved samtidig signalering fra begge filtre, blinker tallene 1 og 2 skiftevis på displayet.

Reset skjer ved å utføre ovenstående prosedyre 2 ganger.

Første gang tilbakestilles signaleringen fra fettfilteret, og andre gang tilbakestilles signaleringen fra kullfilteret.

Skift ut den lille madrassen hvert 3. år, og hvis den ødelegges.
