L64,5CM IX/A/60 - Dekorativ vegghette ELICA - Gratis bruksanvisning og manual

Produkttype	Veggmontert dekorativ hette
Merke	ELICA
Modell	L64,5CM IX/A/60
Bredde (cm)	64,5
Omtrentlig vekt (kg)	15
Strømforsyning	230 V ~ 50 Hz
Maksimal effekt (W)	250
Antall hastigheter	4 (inkludert tidsinnstilt intensiv)
Belysning	LED (utskifting av teknisk service)
Avtrekkstype	Sugende (utendørs avtrekk) eller filterende (resirkulering)
Fettfilter	Vaskbart metallfilter, oppvaskmaskinvennlig
Kullfilter (valgfritt)	Aktivt, vaskbart og regenererbart eller engangs avhengig av modell
Minste avstand fra koketopp	50 cm (elektrisk) / 65 cm (gass eller kombi)
Funksjoner	På/av, hastighetsvalg, belysning, temperaturalarm
Metningsindikatorer	Fettfilter (40 t), kullfilter (160 t)
Rengjøring	Fuktig klut og nøytralt vaskemiddel. Ingen slipemidler eller alkohol
Fettfiltervedlikehold	Hver måned eller ved indikasjon
Kullfiltervedlikehold	Hver 2. måned (vask) eller utskifting hver 3-4 måned
Energieffektivitetsklasse	Ikke spesifisert
Lydnivå	Ikke spesifisert

Ofte stilte spørsmål - L64,5CM IX/A/60 ELICA

Hvordan rengjøre fettfilteret på hetten?

Metallfettfilteret vaskes for hånd med et skånsomt vaskemiddel eller i oppvaskmaskin på lav temperatur og raskt program. Det må rengjøres minst én gang i måneden eller når metningssignalet (blinkende tall 1) vises på displayet.

Hvordan skifte kullfilteret?

For filterversjonen: fjern chassiset ved å vri knappene 90°, sett inn nytt kullfilter, og monter på nytt. Hvis filteret er vaskbart, vask det i varmt vann og tørk det i ovn på 100°C i 10 minutter. Skift det hver 3-4 måned.

Hva betyr blinking av tallet 1 på displayet?

Blinkende tall 1 indikerer at fettfilteret må rengjøres. Signalet vises etter 40 timers bruk. For å tilbakestille, hold inne tast 2 i mer enn 3 sekunder til signalet slukker.

Kan hetten brukes i resirkuleringsmodus?

Ja, hetten kan fungere i filterversjon (resirkulering). Du må installere et aktivt kullfilter (ikke inkludert). Den oppsugde luften blir avfettet og luktfjernet før den slippes tilbake i rommet.

Hva er minste avstand mellom hetten og koketoppen?

Minste avstand er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombikomfyrer. Følg alltid produsentens instruksjoner for koketoppen hvis en større avstand er spesifisert.

Hvordan tilbakestille signalet for kullfilteret?

For å aktivere eller deaktivere signalet for kullfilteret, med hetten avslått, hold inne tastene 2 og 3 samtidig i 3 sekunder. Tallet 1 vil blinke for å bekrefte deaktivering.

Hva gjør jeg hvis displayet viser blinkende bokstav 't'?

Blinkende bokstav 't' indikerer en alarm for overoppheting. Motoren vil automatisk gå til hastighet 3. Alarmtilstanden vedvarer til temperaturen synker. Du kan forlate denne modusen ved å trykke på tast 2, 3 eller 4.

Hvordan bruke intensivhastighet?

Intensivhastighet (4) aktiveres ved å trykke på tast 4. Den er tidsinnstilt i 5 minutter, deretter går hetten automatisk tilbake til hastighet 2. For å deaktivere før tiden, trykk på tast 3 (går til hastighet 3) eller tast 2 (slår av hetten).

Kan jeg rengjøre hetten med slipende produkter?

Nei, bruk utelukkende en fuktig klut med nøytrale flytende vaskemidler. Unngå rengjøringsverktøy, slipemidler og alkohol. Bruk aldri løsemidler.

Hva gjør jeg hvis hetten ikke fungerer lenger?

Før du kontakter teknisk service, kontroller at enheten er riktig tilkoblet og at strømbryteren ikke har løst ut. Forsikre deg om at filtrene ikke er tette. Hvis problemet vedvarer, kontakt en kvalifisert fagperson.

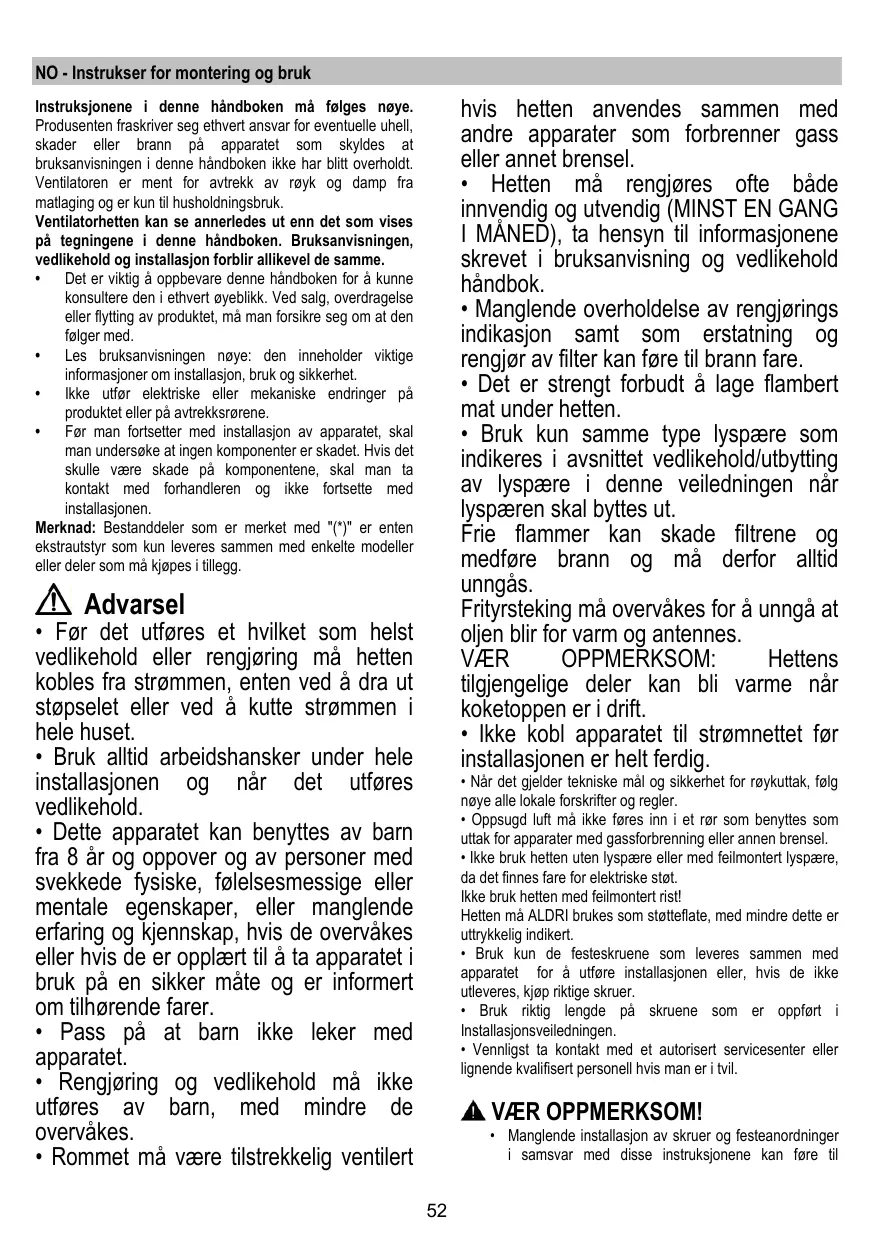

BRUKSANVISNING L64,5CM IX/A/60 ELICA

NO Instrukser for montering og bruk

1. Sankning av hastigheten

Aktivering av kolfilters signal:

Avaktivering av kolfiltrets signal:

Instruksjonene i dette handboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette handboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare dette handboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrøret.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert

hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjoner, som erstatning og rengjøring av filter, kan føre til brannfare.
• Det er strengt forbudt å lage flambert mat under hetten.
• Bruk kun samme type lyspærer som indikeres i avsnittet vedlikehold/utbytting av lyspærer i denne veiledningen når lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann, og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.

Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler. - Oppsugd luft må ikke ledes inn i et rør som benyttes som avtrekk for apparater med gassforbrenning eller annen brensel. - Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i installasjonsveiledningen. Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til

elektriske farer.

Dette apparatet er merket i samsvar med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren til å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produktet eller på papirer som følger med – viser at dette produktet ikke skal behandles som vanlig husholdningsavfall, men skal leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet skal kasseres i henhold til lokale normer for kassering av avfall. For ytterligere informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsen og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et så kort rør som mulig. Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°). Unngå drastiske endringer i rørets tverrsnitt.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i resirkuleringsversjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Instruksjonene for tilkobling leveres sammen med den eksentriske reduksjonsringen.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må være minst 50 cm når det gjelder elektriske koketopper og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produktet har passende størrelse i forhold til glassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i

ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

1 2

5

3 4

1. ON/OFF Lys
2. ON/OFF Motor

Hvis man trykker på knappen mens ventilatoren er i funksjon, vil ventilatoren slå seg av (OFF).

1. Senking av hastigheten

Ved å trykke på knapp "3", senkes hastigheten fra hastighet 4 (intensiv) til hastighet 1.

1. Hastighetsøkning

Hvis man trykker på knappen mens ventilatoren er i funksjon, vil hastigheten øke fra hastighet 1 til hastighet 4 (intensiv).

Den intensive hastigheten er tidsinnstilt. Standard tidsinnstilling er på 5 minutter. Når denne tiden er gått, vil ventilatoren gå over i hastighet 2.

For å deaktivere funksjonen før den innstilte tiden er over, skal man trykke på knapp "3". Ventilatoren stilles i hastighet 3; ved å trykke på knapp "2", vil ventilatoren slå seg av.

Hver hastighet har sitt eget signal på displayet:

OFF: Ikke noe signal. Hastighet 1: 1. Hastighet 2: 2. Hastighet 3: 3. Hastighet 4: 4 blinkende.

5. Display

Signal for mettet fettfilter

Signalet for mettet fettfilter gis etter 40 brukstimer, og angis av at tallet 1 blinker på displayet.

Når dette signalet vises, må det installerte fettfilteret vaskes.

Signalet vises når ventilatoren er påslått (ON).

For å tilbakestille signalet for mettet fettfilter, skal man holde knappen "2" inne i mer enn 3 sekunder, helt til signalet slås av.

Signal for mettet kullfilter (kun for versjonen med resirkulering av luften)

Signalet for skittent kullfilter gis etter 160 brukstimer, og angis av at tallet 2 blinker på displayet.

Når dette signalet vises, må det installerte kullfilteret skiftes ut. Signalet vises når ventilatoren er påslått (ON).

For å tilbakestille signalet for mettet kullfilter, skal man holde knappen "2" inne i mer enn 3 sekunder, helt til signalet slås av.

Man tilbakestiller signalene ved å utføre ovennevnte prosedyre 2 ganger.

Første gangen vil signalet for fettfilteret tilbakestilles, og andre gangen tilbakestilles signalet for kullfilteret.

I standardmodus er ikke signalet for mettet kullfilter aktivert.

Dersom man bruker ventilatoren i versjonen med resirkulering av luften, er det nødvendig å aktivere signalet for mettet kullfilter.

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren i OFF, og hold knappene "2" og "3" inne samtidig i 3 sekunder.

Tallene 1 og 2 blinker alternativt i 2 sekunder.

Deaktivering av signalet for mettet kullfilter:

Sett ventilatoren i OFF, og hold knappene "2" og "3" inne samtidig i 3 sekunder.

Tallet 1 vil blinke i 2 sekunder.

Temperaturalarm

Ventilatoren er utstyrt med en temperatursensor som aktiverer motoren i hastighet 3 dersom temperaturen i displayområdet er for høy.

Denne statusen forblir helt til temperaturen igjen går under alarmterskelen.

Man kan gå ut av nøkkelmodusen ved å trykke på knapp “2”, “3” eller “4”.

Sensoren måler romtemperaturen rundt displayområdet hvert 30. sekund.

Displaysymboler

Symboler	Status
1	Hastighet 1
2	Hastighet 2
3	Hastighet 3
4	Hastighet 4 (intensiv)
5	Vedlikehold av fetffilteret
6	Vedlikehold av kullfilteret
7	Vedlikehold av fetffilteret og kullfilteret
8	Temperaturalarm

Vedlikehold

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 14-32

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent - hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhandtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver måned (eller når det elektroniske systemet viser at filteret er skittent - hvis din modell har denne funksjonen) i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten oppvaskmaskin).

Ta vekk overflødig vann uten å ødelegge filteret, ta deretter ut "madrassen" inni plastikkdekselet og sett den i stekeovnen ved 100°C i cirka 10 minutter for å tørke den ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er

skadet.

Ta vekk filterdekselet ved å vri kulehåndtakene (g) som fester det til ventilatorhetten 90° rundt.

Sett "karbon-madrassen" (i) inn i dekselet (h) og gjenmonter alt der det var (j).

Det er mulig å bruke et tradisjonelt karbonfilter, som verken er vaskbart eller regenerativt, som må skiftes ut hver 3.-4. måned.

"Madrassen" med dekselet sitter sammen, derfor skal det eventuelle dekselet som leveres med ventilatorhetten ikke brukes.

Ved bruk settes filteret inn i filterhuset og festes med de forhåndsbestemte innretningene.

Utskifting av lyspærer

Ventilatoren er utstyrt med et belysningssystem basert på LED-teknologi.

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90%.

Produktet er designet, testet og produsert i henhold til:

Signalering fra fettfilter:

Man kan avbryte funksjonen ved å trykke på tasten "2", "3" eller "4".

Skift ut den lille madrassen hvert 3. år og hvis den ødelegges.
