L64,5CM IX/A/60 - Koristeellinen seinähuppu ELICA - Ilmainen käyttöohje ja opas

Tuotteen tyyppi	Koristeellinen seinäliesituuletin
Brändi	ELICA
Malli	L64,5CM IX/A/60
Leveys (cm)	64,5
Arvioitu paino (kg)	15
Sähkönsyöttö	230 V ~ 50 Hz
Maksimiteho (W)	250
Nopeuksien määrä	4 (sisältää ajastetun tehopuhalluksen)
Valaistus	LED (huollon vaihdettava)
Ilmanpoiston tyyppi	Imu (ulkoilmanvaihto) tai suodattava (kierrätys)
Rasvasuodatin	Metallinen, konepestävä
Hiilisuodatin (valinnainen)	Aktiivinen, pestävä ja uudelleenkäytettävä tai kertakäyttöinen mallista riippuen
Vähimmäisetäisyys liesitasosta	50 cm (sähköliesi) / 65 cm (kaasu- tai yhdistelmäliesi)
Toiminnot	Käynnistys/pysäytys, nopeusvalinta, valaistus, lämpötilahälytys
Kylläisyyden merkkivalot	Rasvasuodatin (40 h), hiilisuodatin (160 h)
Puhdistus	Kostea liina ja neutraali pesuaine. Ei hankausaineita eikä alkoholia
Rasvasuodattimen huolto	Kuukausittain tai merkin mukaan
Hiilisuodattimen huolto	2 kuukauden välein (pesu) tai vaihto 3–4 kuukauden välein
Energiatehokkuusluokka	Ei määritelty
Melutaso	Ei määritelty

Usein kysytyt kysymykset - L64,5CM IX/A/60 ELICA

Kuinka liesituulettimen rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin pestään käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa ja lyhyellä ohjelmalla. Se on puhdistettava vähintään kerran kuukaudessa tai kun kylläisyyssignaali (vilkkuva numero 1) ilmestyy näyttöön.

Kuinka hiilisuodatin vaihdetaan?

Suodatinversiossa irrota runko kääntämällä painikkeita 90°, aseta uusi hiilisuodatin ja kokoa takaisin. Jos suodatin on pestävä, pese se kuumalla vedellä ja kuivaa uunissa 100°C:ssa 10 minuuttia. Vaihda joka 3-4 kuukausi.

Mitä vilkkuva numero 1 näytössä tarkoittaa?

Vilkkuva numero 1 tarkoittaa, että rasvasuodatin on puhdistettava. Tämä signaali ilmestyy 40 käyttötunnin jälkeen. Nollaa pitämällä painiketta 2 painettuna yli 3 sekunnin ajan, kunnes signaali sammuu.

Voidaanko liesituuletinta käyttää kierrätystilassa?

Kyllä, liesituuletin voi toimia suodatinversiona (kierrätys). Sinun on asennettava aktiivihiilisuodatin (ei mukana). Imetty ilma puhdistetaan rasvasta ja hajuista ennen kuin se palautetaan huoneeseen.

Mikä on vähimmäisetäisyys liesituulettimen ja liesitason välillä?

Vähimmäisetäisyys on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Noudata aina liesitason valmistajan ohjeita, jos suurempi etäisyys on määritelty.

Kuinka hiilisuodattimen signaali nollataan?

Aktivoi tai poista käytöstä hiilisuodattimen signaali: liesituuletin pois päältä, pidä painikkeita 2 ja 3 painettuna samanaikaisesti 3 sekunnin ajan. Numero 1 vilkkuu vahvistaakseen poiskytkennän.

Mitä tehdä, jos näytössä vilkkuu kirjain 't'?

Vilkkuva kirjain 't' ilmaisee liiallisen lämpötilan hälytystä. Moottori siirtyy automaattisesti nopeudelle 3. Hälytystila jatkuu, kunnes lämpötila laskee. Voit poistua tästä tilasta painamalla painikkeita 2, 3 tai 4.

Kuinka käyttää tehopuhallusta?

Tehopuhallus (nopeus 4) aktivoituu painamalla painiketta 4. Se on ajastettu 5 minuutiksi, jonka jälkeen liesituuletin palaa automaattisesti nopeuteen 2. Poistaaksesi sen ennen ajan loppua, paina painiketta 3 (siirryt nopeuteen 3) tai painiketta 2 (sammutat liesituulettimen).

Voinko puhdistaa liesituulettimen hankaavilla aineilla?

Ei, käytä ainoastaan kosteaa liinaa neutraalilla nestemäisellä pesuaineella. Vältä puhdistustyökaluja, hankaavia aineita ja alkoholia. Älä koskaan käytä liuottimia.

Mitä tehdä, jos liesituuletin ei toimi?

Ennen kuin otat yhteyttä huoltoon, tarkista, että laite on kytketty oikein ja että katkaisin ei ole lauennut. Varmista, etteivät suodattimet ole tukossa. Jos ongelma jatkuu, ota yhteyttä ammattilaiseen.

KÄYTTÖOHJE L64,5CM IX/A/60 ELICA

FI Asennus- ja käyttöohjeet

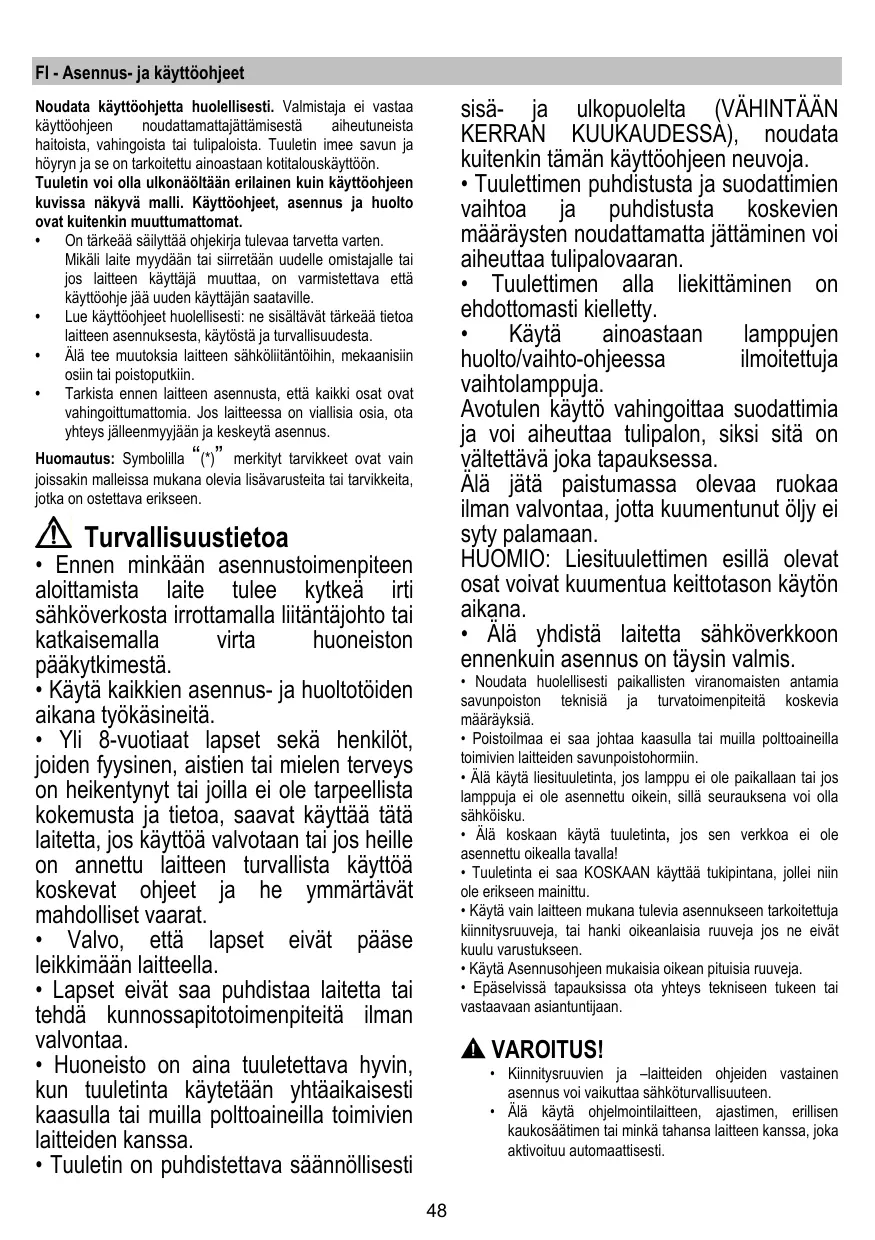

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryt, ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että käyttöohje on uuden käyttäjän saatavilla.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti

Sisä- ja ulkopuolelta (vähintään kerran kuukaudessa), noudata kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Käytä ainoastaan lamppujen huolto-/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkään laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvanpoistotehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimipituutta tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava. Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisäyksen.

Valmistaja ei ota vastuuta tällaisessa tapauksessa.

Käytä mahdollisimman lyhyttä putkea. Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°). Älä tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Lieden keittotason yläpinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköliesien osalta ja 65 cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta. Jos ylijännite luokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Ennen asennuksen aloittamista:

• Tarkista, että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms. sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija

tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

1. Valojen ON/OFF
2. Moottorin ON/OFF

Painamalla nappia “2” moottori siirtyy nopeudelle 1.

Kun nappia painetaan laitteen ollessa toiminnassa, tuuletin siirtyy -tilaan.

1. Nopeuden lasku

Painamalla nappainta "3" nopeus laskee nopeudesta 4 (intensiivinen) nopeudelle 1.

1. Nopeuden nostaminen

Painamalla nappainta "4" tulettimen ollessa OFF-tilassa, tuuletin siirtyy nopeudelle 1.

Painamalla nappainta laitteen ollessa toiminnassa, nopeus nousee nopeudesta 1 nopeudelle 4 (intensiivinen).

Intensiivinen nopeus on ajastettu. Standardiajastus on 5 minuuttia, minkä jälkeen tuuletin siirtyy nopeudelle 2.

Jos toiminto halutaan poistaa käytöstä ennen ajastuksen päättymistä, paina nappainta "3", tuuletin siirtyy nopeudelle 3, painamalla nappainta "2" tuuletin sammuu.

Jokaisella nopeudella on näytöllä oma merkkinsä.

OFF: Ei merkkiä. Nopeus 1: 1. Nopeus 2: 2. Nopeus 3: 3. Nopeus 4: 4 vilkkuva.

1. Näyttö

Rasvasuodattimen merkkivalo

Rasvasuodattimen merkkivalo syttyy 40 tunnin käytön jälkeen ja sen merkki näytöllä vilkkuu numero 1.

Kun merkkivalo syttyy, asennettu rasvasuodatin on puhdistettava.

Merkkivalo palaa kun tuuletin on ON-tilassa.

Rasvasuodattimen merkkivalo sammutetaan painamalla nappäintä "2" tai "3", kunnes merkkivalo sammuu.

Merkkivalo voidaan sammuttaa kun tuuletin on ON-tilassa.

Hiilisuodattimen

merkkivalo

(ainoastaan

suodatinversiossa)

Hiilisuodattimen merkkivalo syttyy 160 tunnin käytön jälkeen ja sen merkki näytöllä vilkkuu numero 2.

Kun merkkivalo syttyy, asennettu hiilisuodatin on puhdistettava.

Merkkivalo palaa kun tuuletin on ON-tilassa.

Hiilisuodattimen merkkivalo sammutetaan painamalla

nappainta "2" yli 3 sekuntia, kunnes merkkivalo sammuu.

Merkkivalo voidaan sammuttaa kun tuuletin on ON-tilassa.

Jos molempien suodattimien merkkivalo syttyy yhtä aikaa, näytöllä vilkkuvat numerot 1 ja 2 vuorotellen.

Resetointi tapahtuu toistamalla edellä mainitut toiminnot 2 kertaa.

Ensimmäisellä kerralla resetoituu rasvasuodattimen merkkivalo, toisella kerralla hiilisuodattimen merkkivalo.

Standardimallissa hiilisuodattimen merkkivalo ei ole aktivoitu. Jos tuuletinta käytetään suodatinversiona, hiilisuodattimen merkkivalo on aktivoitava.

Hiilisuodattimen merkkivalon aktivointi:

Säädä tuuletin OFF-asentoon ja pidä yhtä aikaa alaspainettuina nappaimia “2” ja “3” 3 sekunnin ajan. Numerot 1 ja 2 vilkkuvat vuorotellen 2 sekunnin ajan.

Hiilisuodattimen merkkivalon disaktivointi:

Säädä tuuletin OFF-asentoon ja pidä yhtäaikaisesti alaspainettuina näppäimiä “2” ja “3” 3 sekunnin ajan. Numero 1 vilkkuu 2 sekunnin ajan.

Lämpötilan hälytin

Tuulettimessa on lämpötila-anturi, joka aktivoi moottorin nopeudelle 3, jos lämpötila näytön alueella on liian korkea.

Hälytystilan merkiksi näytöllä vilkkuu kirjain t.

Tämä tila säilyy kunnes lämpötila laskee hälytysrajan alapuolelle.

Toiminto sulkeutuu painamalla näppäimiä “2”, “3” tai “4”.

Anturi tarkistaa näytön alueen lämpötilan 30 sekunnin välein.

Näytön merkit

Merkki	Tila
1	Nopeus 1
2	Nopeus 2
3	Nopeus 3
4	Nopeus 4 (intensivinen)
5	Rasvasuodattimen huolto
6	Hiilisuodattimen huolto
7	Rasvasuodattimen ja hiilisuodattimen huolto
8	Lämpötilan hälytin

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva 14-32

Sepatointilaitoksesta syntyvät rasvahiukkaset.

Rasvasuodatin puhdistettava kerran kuukaudessa (tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 31

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästymisen merkkijärjestelmä - jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65 °C lämpötilassa (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta, irrota sen jälkeen muovikehikon sisällä oleva levy ja laita se kuivumaan 100 °C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on

rikkoutunut.

Irrota suodattimen tuki kiertämällä 90° kahvoja (g), joilla se on kiinnitetty tuulettimeen.

Laita hiililevy (i) alustan (h) sisälle ja laita kaikki osat niille varattuun paikkaan (j).

On mahdollista käyttää perinteistä hiilisuodatinta, jota ei voi pestä eikä käyttää uudestaan ja joka on vaihdettava 3-4 kuukauden välein.

Hiilisuodattimen alusta ja levy on hitsattu yhteen, sen vuoksi tuulettimen mukana mahdollisesti tulevaa alustaa ei käytetä.

Laita se käyttöä varten sille varattuun paikkaan ja kiinnitä se tarkoitukseen varatuilla välineillä.

Lamppujen vaihto

Tuulettimessa on LED-teknologiaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Ota yhteys tekniseen tukeen, kun lamput on vaihdettava.
