Vrsta izdelka	Stenska okrasna napa
Znamka	ELICA
Model	L64,5CM IX/A/60
Širina (cm)	64,5
Približna teža (kg)	15
Električno napajanje	230 V ~ 50 Hz
Največja moč (W)	250
Število hitrosti	4 (vključno s časovno omejeno intenzivno)
Osvetlitev	LED (zamenjava s servisno službo)
Vrsta odvoda	Odsesovalna (zunanji odvod) ali filtrirna (recirkulacija)
Maščobni filter	Kovinski, pomivalni stroj
Ogljeni filter (neobvezen)	Aktiven, pralen in regenerabilen ali za enkratno uporabo, odvisno od modela
Najmanjša razdalja od kuhalne plošče	50 cm (električna) / 65 cm (plinska ali mešana)
Funkcije	Vklop/izklop, izbira hitrosti, osvetlitev, temperaturni alarm
Indikatorji nasičenosti	Maščobni filter (40 ur), ogljeni filter (160 ur)
Čiščenje	Vlažna krpa in nevtralno čistilo. Brez abrazivov ali alkohola
Vzdrževanje maščobnega filtra	Vsak mesec ali po indikaciji
Vzdrževanje ogljenega filtra	Vsaka 2 meseca (pranje) ali zamenjava vsake 3-4 mesece
Energetski razred	Ni določeno
Raven hrupa	Ni določeno

Pogosto zastavljena vprašanja - L64,5CM IX/A/60 ELICA

Kako očistiti maščobni filter nape?

Kovinski maščobni filter se ročno opere z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Očistiti ga je treba vsaj enkrat mesečno ali ko se na zaslonu prikaže signal nasičenosti (utripajoča številka 1).

Kako zamenjati ogljeni filter?

Za filtrirno različico odstranite okvir z obračanjem gumbov za 90°, vstavite novo ogljeno blazinico in ponovno sestavite. Če je filter pralen, ga operite v vroči vodi in posušite v pečici pri 100°C 10 minut. Zamenjajte ga vsake 3-4 mesece.

Kaj pomeni utripanje številke 1 na zaslonu?

Utripajoča številka 1 pomeni, da je treba očistiti maščobni filter. Ta signal se pojavi po 40 urah delovanja. Za ponastavitev držite tipko 2 pritisnjeno več kot 3 sekunde, dokler signal ne ugasne.

Ali lahko napo uporabljamo v načinu recirkulacije?

Da, napa lahko deluje v filtrirni različici (recirkulacija). Namestiti morate filter z aktivnim ogljem (ni priložen). Odsesani zrak se razmasti in razdiši preden se vrne v prostor.

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 50 cm za električne kuhalne plošče in 65 cm za plinske ali mešane. Vedno upoštevajte navodila proizvajalca kuhalne plošče, če je določena večja razdalja.

Kako ponastaviti signal ogljenega filtra?

Za vklop ali izklop signala ogljenega filtra, ko je napa izklopljena, hkrati držite tipki 2 in 3 pritisnjeni 3 sekunde. Številka 1 bo utripala za potrditev izklopa.

Kaj storiti, če zaslon kaže utripajočo črko 't'?

Utripajoča črka 't' označuje alarm previsoke temperature. Motor bo samodejno preklopil na hitrost 3. Alarmni pogoj ostane, dokler temperatura ne pade. Ta način lahko zapustite s pritiskom na tipke 2, 3 ali 4.

Kako uporabljati intenzivno hitrost?

Intenzivna hitrost (4) se aktivira s pritiskom na tipko 4. Časovno je omejena na 5 minut, nato se napa samodejno vrne na hitrost 2. Za predčasno izključitev pritisnite tipko 3 (preklop na hitrost 3) ali tipko 2 (izklop nape).

Ali lahko napo čistim z abrazivnimi sredstvi?

Ne, uporabljajte izključno vlažno krpo z nevtralnimi tekočimi detergenti. Izogibajte se čistilnim orodjem, abrazivnim sredstvom in alkoholu. Nikoli ne uporabljajte topil.

Kaj storiti, če napa ne deluje več?

Preden kontaktirate servisno službo, preverite, ali je naprava pravilno priključena in ali ni izklopilo odklopnika. Prepričajte se, da filtri niso zamašeni. Če težava vztraja, se obrnite na usposobljenega strokovnjaka.

NAVODILA ZA UPORABO L64,5CM IX/A/60 ELICA

Vizualizacija na zaslonu

Vizuelizacija	Stanja
1	Brzina broj 1
2	Brzina broj 2
3	Brzina broj 3
4	Brzina broj 4 (intenzivna)
5	Održavanje filtra za Uklanjanje masnoće
6	Održavanje Karbonskog filtra
7	Održavanje filtra za Uklanjanje masnoće i Karbonskog filtra
8	Alarm Temperature

Vzdrževanje

Za čiščenje uporabljajte izključno mehko vlažno krpo in tekoča nevtralna čistila. Ne uporabljajte orodij ali pripomočkov za čiščenje.

Izogibajte se uporabi izdelkov, ki praskajo. NE UPORABLJAJTE ALKOHOLA!

Filter za odstranjevanje maščobe

SI. 14-32

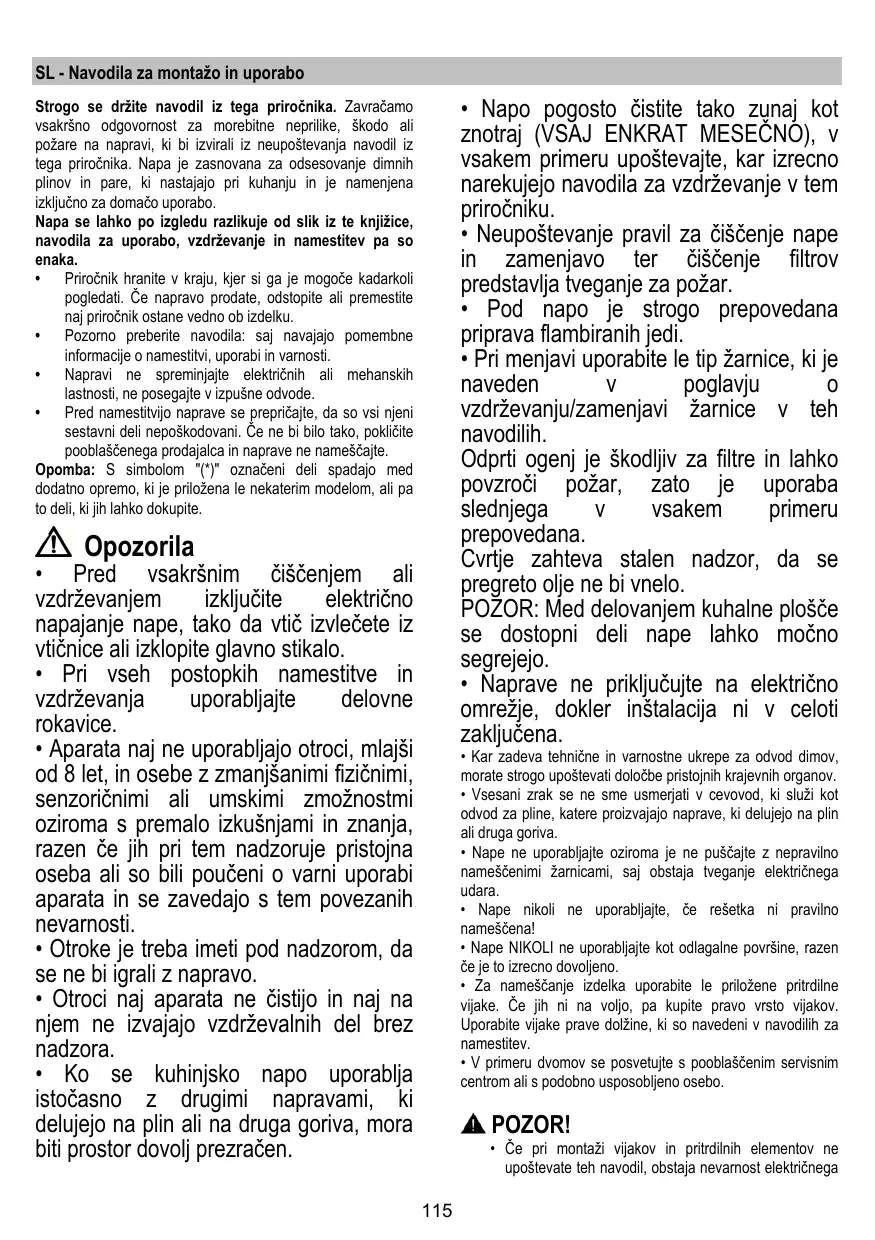

Strogo upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprijetnosti, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesavanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po videzu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli ogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj vsebujejo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata ne smejo uporabljati otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape ter zamenjavo in čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

udara.

• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni hitrosti ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za takšno delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Modeli brez sesalnega motorja delujejo le v odzračevalni različici in morajo biti povezani na periferno sesalno enoto (ni priložena).

Navodila za priključitev veljajo za celotno periferno sesalno enoto.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.

Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljene tehnike, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

1. ON/OFF (vklop/izklop) luči
2. ON/OFF (vklop/izklop) motorja

S pritiskom na tipko "2", motor preklopi na 1. stopnjo hitrosti. S pritiskom na tipko, medtem ko napa deluje, se le-ta izključi (OFF).

1. Zmanjšanje hitrosti

S pritiskom na tipko "3", se hitrost delovanja zmanjša s 4. (intenzivne) na 1. stopnjo.

1. Povečanje hitrosti

S pritiskom na tipko "4", ko je napa izključena (OFF), se sproži delovanje nape na 1. hitrosti.

S pritiskom na tipko med delovanjem nape, se hitrost poveča s 1. na 4. (intenzivno) stopnjo.

Intenzivna hitrost je časovno nastavljena s timerjem. Standardna časovna nastavitev je 5 minut, po poteku tega časa pa napa preide na 2. stopnjo hitrosti.

Za izklop funkcije pred potekom časa pritisnite na tipko "3" in napa bo prešla na 3. stopnjo hitrosti; če pritisnete na tipko "2", pa se napa izklopi.

Vsaka hitrostna stopnja sproži določen prikaz na zaslonu: OFF: Ni prikaza

1. 1. stopnja hitrosti: 1, 2. stopnja hitrosti: 2, 3. stopnja hitrosti: 3, 4. stopnja hitrosti: 4 utripa

5. Zaslon

Indikator zasičenosti maščobnega filtra

Opozorilo na zasičenost maščobnega filtra se sproži po 40 urah delovanja in je na zaslonu označeno z utripanjem številke 1.

Ta prikaz opozarja, da je potrebno maščobni filter, nameščen na napi, oprati.

Prikaz je viden, ko napa deluje (ON).

Za ponastavitev indikatorja zasičenosti maščobnega filtra pritisnite na tipko "2" in jo zadržite pritisnjeno več kot 3 sekunde, dokler prikaz ne izgine.

Indikator je mogoče ponastaviti samo, ko napa deluje.

Indikator zasičenosti oglenega filtra (samo za obtočno različico)

Opozorilo na zasičenost oglenega filtra se sproži po 160 urah delovanja in je na zaslonu označeno z utripanjem številke 2.

Ta prikaz opozarja, da je treba ogleni filter, nameščen na napi, zamenjati.

Prikaz je viden, ko napa deluje (ON).

Za ponastavitev indikatorja zasičenosti maščobnega filtra pritisnite na tipko “2” in jo zadržite pritisnjeno več kot 3 sekunde, dokler prikaz ne izgine.

Indikator je mogoče ponastaviti samo, ko napa deluje.

V primeru istočasne sprožitve opozorila na zasičenost obeh filtrov, na zaslonu izmenično utripata številki 1 in 2.

Indikatorja ponastavite tako, da 2-krat ponovite zgoraj opisani postopek.

Prvič ponastavite indikator zasičenosti maščobnega filtra, drugič pa indikator zasičenosti oglenega filtra.

V standardnem načinu delovanja indikator zasičenosti oglenega filtra ni vključen.

Ob uporabi nape v obtočni različici je treba indikator zasičenosti oglenega filtra vključiti.

Vklop indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in istočasno pritisnite na tipki "2" in "3" ter ju zadržite pritisnjeni 3 sekunde.

Številki 1 in 2 dve sekundi izmenično utripata.

Izklop indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in istočasno pritisnite na tipki "2" in "3" ter ju zadržite pritisnjeni 3 sekunde.

Število 1 dve sekundi utripa.

Alarm temperature

Napa je opremljena s temperaturnim senzorjem, ki sproži motor na 3. hitrostni stopnji, ko je temperatura v območju zaslona previsoka.

Alarmno stanje je na zaslonu prikazano z utripajočo črko t.

To stanje traja, dokler temperatura ne pade pod alarmni prag. Za izhod iz tega načina pritisnite na tipko “2”, “3” ali “4”.

Senzor vsakih 30 sekund preveri temperaturo v predelu zaslona.

Prikazi na zaslonu

Prikaz	Stanje
1	1. stopnja hitrosti
2	2. stopnja hitrosti
3	3. stopnja hitrosti
4	4. (intenzivna) stopnja hitrosti
5	Zasičenost mašćobnega filtra
6	Zasičenost oglènegа filtra
7	Zasičenost mašćobnega in oglènega filtra
8	Alarm temperature

Vzdrževanje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnimi detergenti. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

SI. 14-32

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zaščitenost filtrov - če je na modelu, ki je v šasilasti, predviden - opozori na to potrebo), z neagresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Slika 31

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter se lahko opere vsake dva meseca (ali takrat, ko sistem, ki zaznava zasičenost filtrov – če je na modelu, ki je v vaši lasti, predviden – opozori na to potrebo), v topli vodi in z ustreznimi detergenti oziroma v pomivalnem stroju pri 65 °C (v primeru pranja v pomivalnem stroju izvedite popoln cikel brez posode v stroju).

Odstranite odvečno vodo, ne da bi pri tem poškodovali filter,

nato odstranite vložek v notranjosti plastičnega ogrodja in ga dajte v peč za 10 minut pri 100 °C, da se v celoti posuši.

Vložek zamenjajte vsaka 3 leta in vsakič, ko na vložku odkrijete poškodbe.

Odstranite nosilno ogrodje filtra, tako da zatiče (g), ki ga pritrjujejo na napo, zavrtite za 90°.

Ogleni vložek (i) vstavite v nosilno ogrodje (h) in vse skupaj ponovno namestite v ustrezno ležišče (j).

Uporabite lahko klasični ogleni filter, ki ni ne pralen ne obnovljiv, zamenjati pa ga je treba vsake 3-4 mesece.

Nosilno ogrodje in vložek oglenega filtra sta zvarjena skupaj; morebitnega ogrodja, dobavljenega z napo, zato ni mogoče uporabiti.

Za uporabo ga vstavite v posebej temu namenjeno ležišče in ga pritrdite s posebnimi pritrdilnimi sredstvi.

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.
