Typ výrobku	Nástenný dekoratívny digestor
Značka	ELICA
Model	REEF IX/A/90
Použitie	Odsávací (vonkajšie odvetrávanie) alebo filtračný (vnútorný recyklácia s voliteľným uhlíkovým filtrom)
Šírka	90 cm
Elektrické napájanie	220-240 V / 50 Hz
Počet rýchlostí	4 rýchlosti vrátane jednej intenzívnej s časovačom (5 min)
Osvetlenie	LED, výmena servisným technikom
Protitukový filter	Kovový, umývateľný v umývačke riadu (každý mesiac)
Uhlíkový filter (voliteľný)	Aktívny, výmena každé 3-4 mesiace alebo možná regenerácia (podľa modelu)
Signál údržby protitukového filtra	Po 40 hodinách používania blikajúci displej s číslom 1
Signál údržby uhlíkového filtra	Po 160 hodinách používania blikajúci displej s číslom 2 (aktivovať pri filtračnej verzii)
Teplotný alarm	Detekcia vysokej teploty, aktivuje rýchlosť 3 a zobrazí blikajúce 't'
Minimálna vzdialenosť varenia	50 cm pre elektrický sporák, 65 cm pre plynový alebo kombinovaný
Približná hmotnosť	18 kg
Bezpečnosť	Pred údržbou odpojiť, nepoužívať bez mriežky, neflambovať pod digestorom
Opraviteľnosť	LED lampa vymeniteľná servisným technikom, náhradné diely dostupné cez SAV
Normy zhody	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, smernica OEEZ 2012/19/EÚ
Verzia	Odsávacia a filtračná (voliteľná sada uhlíka)

Často kladené otázky - REEF IX/A/90 ELICA

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Pre elektrický sporák je minimálna vzdialenosť 50 cm. Pre plynový alebo kombinovaný sporák je to 65 cm. Ak pokyny varného zariadenia uvádzajú väčšiu vzdialenosť, platí táto.

Ako čistiť tukové filtre?

Kovové tukové filtre sa umývajú každý mesiac ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Je možné zafarbenie, ale bez vplyvu na účinnosť.

Kedy je potrebné vymeniť uhlíkový filter?

Uhlíkový filter by sa mal vymieňať každé 3 až 4 mesiace pri bežnom používaní. Niektoré modely je možné regenerovať v rúre (10 minút pri 100 °C) po umytí, ale vložka sa musí meniť každé 3 roky.

Ako resetovať signál údržby filtrov?

Pre protitukový filter pri zapnutom digestore stlačte tlačidlo 2 na viac ako 3 sekundy, kým signál nezhasne (blikajúce číslo 1). Pre uhlíkový filter (iba ak je aktivovaný) postupujte rovnako (blikajúce číslo 2). Ak sú aktívne oba signály, zopakujte operáciu dvakrát.

Ako aktivovať signál uhlíkového filtra?

Pri vypnutom digestore podržte súčasne stlačené tlačidlá 2 a 3 po dobu 3 sekúnd. Čísla 1 a 2 budú striedavo blikať 2 sekundy, potom bude signál aktívny. Pre deaktiváciu zopakujte rovnaký postup: bude blikať iba číslo 1.

Čo robiť, ak digestor zobrazuje blikajúce 't'?

Je to teplotný alarm: digestor detekuje príliš vysokú teplotu v oblasti displeja. Automaticky aktivuje rýchlosť 3. Alarm sa zastaví, keď teplota klesne. Môžete stlačiť tlačidlá 2, 3 alebo 4 na opustenie tohto režimu.

Môžem používať digestor bez filtra?

Nie, je nevyhnutné používať digestor s správne namontovaným protitukovým filtrom. Bez filtra hrozí poškodenie motora tukom a riziko požiaru. Digestor sa navyše nesmie nikdy používať bez mriežky.

Ako vymeniť LED osvetlenie?

LED svetlá sú integrované a ich výmenu musí vykonať autorizovaný technický servis. Nepokúšajte sa ich vymeniť sami, mohlo by dôjsť k poškodeniu zariadenia.

Môže byť digestor používaný v režime recyklácie?

Áno, digestor je navrhnutý na prevádzku v filtračnej verzii (recyklácia). Na to je potrebné nainštalovať aktívny uhlíkový filter (nie je súčasťou všetkých modelov) a aktivovať príslušný signál údržby. Vzduch je potom odtučnený a deodorizovaný pred vrátením do miestnosti.

Čo robiť v prípade chyby inštalácie?

Skontrolujte, či napájacie napätie zodpovedá údajom na typovom štítku, či priemer odvodu je rovnaký ako priemer príruby (inak klesne výkon) a či je dodržaná minimálna vzdialenosť od varnej dosky. Pre akýkoľvek elektrický zásah zavolajte kvalifikovaného technika.

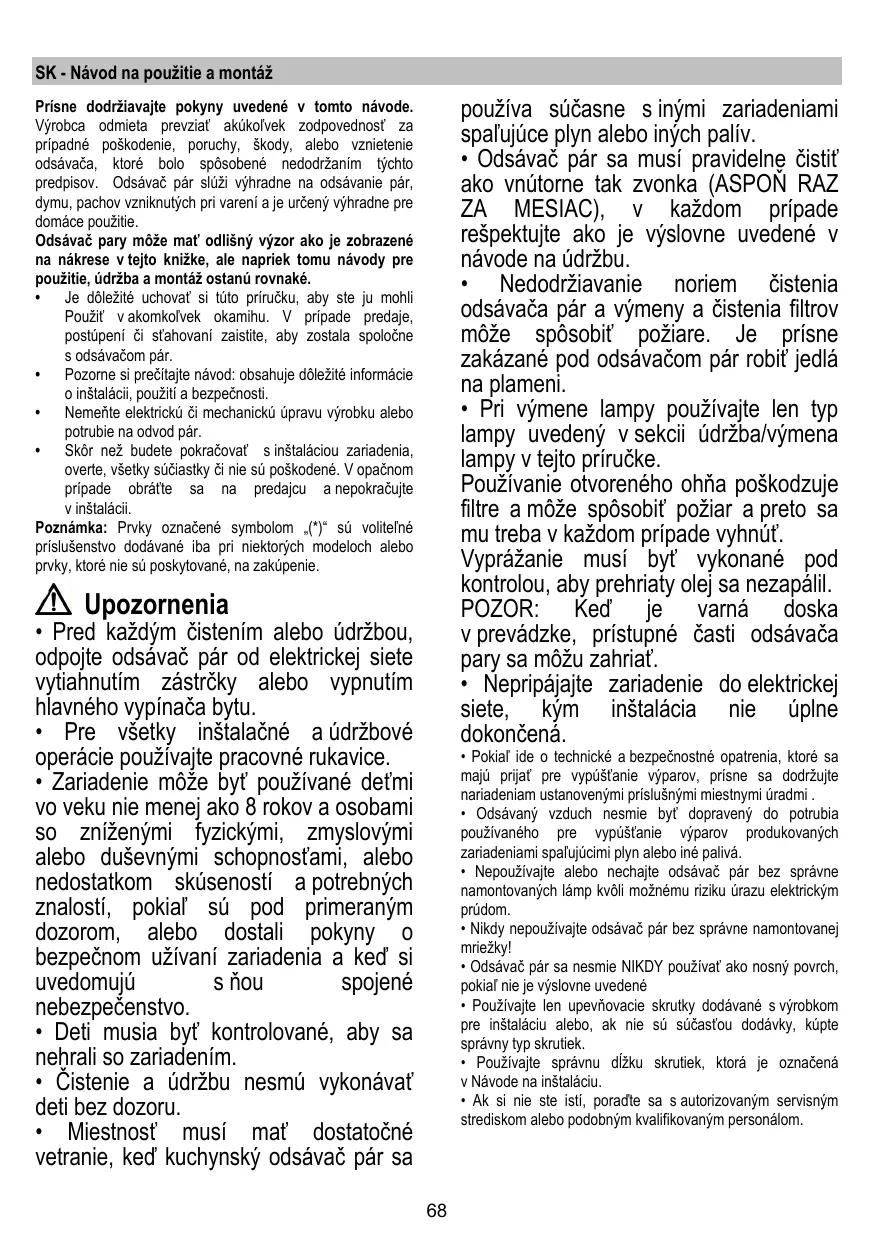

NÁVOD NA OBSLUHU REEF IX/A/90 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pár môže mať odlišný vzhľad ako je zobrazený na nákrese v tejto knihe, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom ^{(^*)} sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa

používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť, ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny filtrov môže spôsobiť požiar. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii Údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá. Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte so spínacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických zariadení. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli podrobnejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať ešte niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odsávacie potrubie nie je súčasťou vybavenia a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových rúr a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pár použiť v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. Musia byť napojené na odsávaciu odvodovú jednotku (nie je dodávaná).

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu vášho zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkou/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia II, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

• Skontrolujte, či zakúpený výrobok má vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

OFF: Žiadna signalizácia

Rýchlosť 1:1

Rýchlosť 2:2

Rýchlosť 3:3

Rýchlosť 4: 4 blikajúce

5. Displej

Signalizácia filtra tukov

Signalizácia filtra tukov sa uskutoční po 40 hodinovom používaní a je indikovaná na displeji s blikajúcim číslom 1.

Keď sa objaví takáto signalizácia, filter tukov je potrebné umyť.

Signalizácia je viditeľná, keď odsávač pary je v stave ON.

Pre vynulovanie signalizácie filtra tukov, stlačte tlačidlo „2" na viac ako 3", až po vypnutie signalizácie.

Vynulovanie signalizácie je možné, keď odsávač pary je v stave ON.

Signalizácia uhlíkového filtra sa uskutoční po 160 hodinovom používaní a je indikovaná na displeji s blikajúcim číslom 2.

Keď sa objaví takáto signalizácia, uhlíkový filter je potrebné vymeniť.

Signalizácia je viditeľná, keď odsávač pary je v stave ON.

Pre vynulovanie signalizácie uhlíkového filtra, stlačte tlačidlo „2" na viac ako 3", až po vypnutie signalizácie.

Vynulovanie signalizácie je možné, keď odsávač pary je v stave ON.

V prípade, keď budú súčasne signalizovať obidve filtračné, na displeji budú blikať striedavo číslice 1 a 2.

Vynulovanie sa uskutoční tým, že 2-krát sa vykoná vyššie opísaný postup.

Aktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pary na OFF a nechať stlačené spolu tlačidlá „2“ a „3“ na dobu 3 sekúnd.

Číslice 1 a 2 budú striedavo blikať 2 sekundy.

Deaktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pary na OFF a nechať spolu stlačené tlačidlá „2“ a „3“ na dobu 3 sekúnd.

Číslica 1 bude blikať 2 sekundy.

Alarm teploty

Odsávač pary je vybavený teplotným snímačom, ktorý v prípade, že teplota v priestore displeja je príliš vysoká, aktivuje motor na rýchlosť 3.

Tento stav pretrváva naďalej, až kým teplota neklesne pod hodnotu poplachu.

Tento režim sa môže ukončiť stlačením tlačidla „1“, „3“ alebo „4“.

Každých 30 sekúnd snímač kontroluje teplotu oblasti v priestore displeja.

Zobrazenia displeja

Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýtenosti filtrov - ak je s ním príslušný model vybavený - upozorňuje túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Uhlíkový filter (iba pre filtračnú verziu)

Obr. 31

Udržiava nepríjemné pachy pochádzajúce z varenia.

Uhlíkový filter sa môže umývať každé 2 mesiace (alebo keď signalizačný systém nasýtenia filtrov - ak je ním daný model vybavený - signalizuje túto potrebu) v teplej vode s vhodnými umývacími prostriedkami alebo v umývačke riadu pri 65 °C (pri umývaní v umývačke používať kompletný cyklus bez iného riadu vo vnútri).

Odstrániť prebytočnú vodu bez poškodenia filtra, potom vybrať vankúšik umiestnený vo vnútri rámu z umelej hmoty a položiť ho do rúry na pečenie na 10 minút pri 100 °C, aby sa celkovo osušil.

Nahradiť vankúšik každé 3 roky a zakaždým, keď sa jeho povrch javí poškodený.

Vybrať rám pridržiavajúci filter otočením o 90 ° rukoväte (g), ktoré ho upevňujú k odsávaču pár.

Vložiť uhlíkový vankúšik (i) do vnútra rámu (h) a znovu namontovať všetko na svoje miesto (j).

Rám a vankúšik uhlíkového filtra sú spolu zvarené; preto prípadný rám, ktorý je súčasťou vybavenia odsávača pár, sa nevyužije.

Pre jeho použitie, vložiť ho do príslušného miesta prostredníctvom príslušných nástrojov.

Výmena žiaroviek

Odsávač pár je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu, obráťte sa na technický servis.
