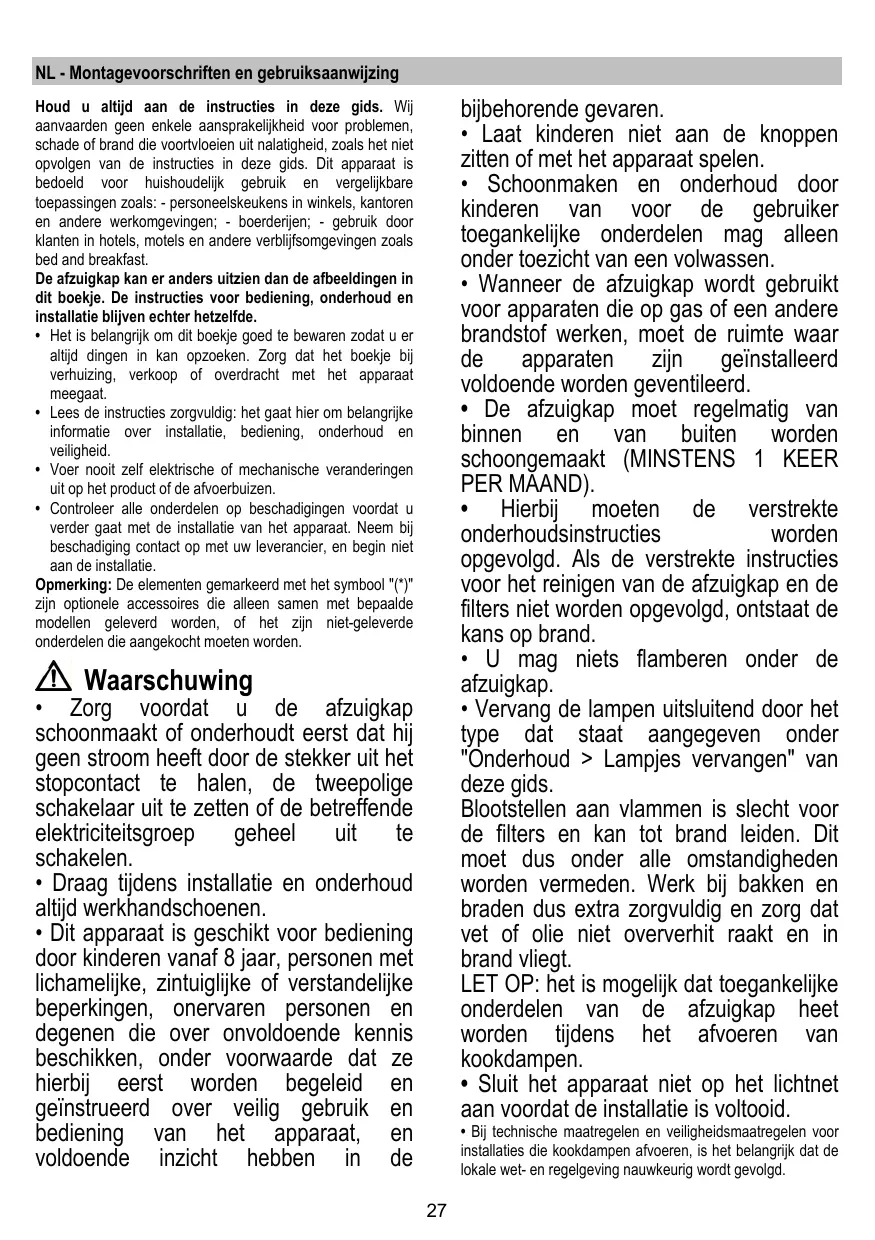

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altiijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het net opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelsekeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven darüber hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er alltijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het producte de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol (^*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

Zorg voordat u de afzuiigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of det betreffende elektriciteitsgroep geheeluit te schakelen.
- Draagijdens installmente en onderhoud algtdijkhandsschoenen.
- Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de

bijbehorende gevaren.

• Laat kinderen Niet aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichd dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.

• Bij technische maatregelen en verilgheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen luckt mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  Zorg dat de lamp op de juiste manier is geplaatst odomdat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gelebruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roovers.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautorieerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wannerieit de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieuu.

Het pictogram op het product en/of in de

bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgeveven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgensplaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoerdelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gezruik om impact op het milieu te verkleinen:zet de afzuigkap aan op de laagste snelheid wanner u gaat koken

en LAST.
en het en afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiig van kookgeurtjes zo efectiek möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafazetting zo efectiek möglich gegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiente en minimale geluidsproductie.

Het gebruik

Deze afluigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OP!

De afvoerbuis worden nicht meegeleverd en要去 afzonderlijk worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglichk alleboogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en cervolgens.
weer teruggeleid waar de betreffende ruimte.

Om de afzüigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

De modellen zonder afzugmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en moeten worden verbonden met een perifere afzugunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

De minimale afstand:tussen het kookopervlak en de

onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm , in geval van een gas- of gemengd fornuis.

Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuiigkap. Als de afzuiigkap een stekker heeft, moet deleze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatione bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatione Niet更是 bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zdat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkking te controlen.

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschäfte product geschikt zijn voor het gekozen installmentiegebied.

• Verwijder de möglichk meegeleverde kooffilter(s) (*)(zie ook het betreffende onderdeel van每次都 gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm要去 worden gebruikt.

• Controller (na transport) of er geen meegeleverde materialien in de afzugkap zitten (bijv. verpakte schroeven (), garantiebewijs ()) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuiqkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard要去 de gekwalificierde installmentonteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去 sterk genoeg zijn om het gewicht van de afzuiqkap te kuren houden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen of onder dit toestel. Alleen opbouwmontage.

Werking

1. Lichten ON/OFF

2. Motor ON/OFF

Door op toets "2" te drukken gaat de motor op snelheid 1. Door, met werkende kap, op de toets te drukken gaat de afzuigkap op OFF.

3. Snelheidsafname

Door op toets "3" te drukken neemt de snelheid af, van snelheid 4 (intensieve zuigkracht) maar snelheid 1.

4. Snelheidstoename

Door op toets "4" te drukken, met de kap op OFF, gaat de kap op snelheid 1.

Door, met werkende kap, op de toets te drukken neemt de snelheid toe, van snelheid 1 maar snelheid 4 (intensieve zuigkracht).

Voor de intensieve zuigkracht is er een timer functie. De standaard tijd is 5 Minutes, na afloop ervan schakelt de afzuigkap overaar snelheid 2.

Om de functie voor de ingesteldeijd uit te schakelen druk op toets "3", de afzuigkap gaat op stand 3; door op toets "2" te drukken gaat de afzuigkap uit.

ledere snugheid komt overeen met een signalering op de display.

OFF: Geen signalering

Snelheid 1:1

Snelheid 2: 2

Snelheid 3:3

Snelheid 4: 4 (knipperend)

5. Display

Vetfilter signalering

De vetfilter signalering heeft na 40 werkuur plaat en worden op de display weergegeven met een knipperend nummer 1.

Als deze signalering verschijnt要去 het geinstalleerde vetfilter gereinigd worden.

De signalering is zichtaar met de kap op ON.

Om de signalering te verwijderen, druk, langer dan 3 seconden, op toets 2^ totdat de signalering uitgaat.

De signalering worden verwijderd met de kap op ON.

Koolstoffilter signalering (alleen voor filterend apparatus)

De koolstoffiler signalering heeft na 160 werkuurplaats en wordt op de display weergegeven met een knipperend nummer 2.

Als deze signalering verschijnt要去 het geinstalleerde koolstofffilter verrangen worden.

De signalering is zichtaar met de kap op ON.

Om de signalering te verwijderen, druk, langer dan 3 seconden, op toets "2" totdat de signalering uitgaat.

De signalering worden verwijderd met de kap op ON.

In het geval van een gewelijktijdige signalering van beiden filters, knipperen op de display, acheterelkaar, nummer 1 en nummer 2.

De reset geschiedt door 2 maal de boven beschreiben procedure uit te voeren.

De eerste keer worden de signalering van het vetfilter geseset, de tweede keer die van het koolestoffilter.

In de standard modus is de koolstofffilter signalering nicht actief.

Indien de afzuigkap als filterende apparaat worden gebrukt moet de koolestofffilter signalering geactiveerd worden.

Activering van de koolstofffilter signalering:

Zet de afzuiigkap op OFF en houd tegelijkkertijd, 3 seconden lang, de toetsen "2" en "3" ingedrukt.

De nummers 1 en 2 knipperen 2 seconden lang achterelkaar.

Uitschakeling van de koolstofffilter signalering:

Zet de afzuiigkap op OFF en houd tegelijkkertijd, 3 seconden lang, de toetsen "2" en "3" ingedrukt.

Het nummer 1 knippert 2 seconden lang.

Temperatuur alarm

De kap is voorzien van een temperatuursensor die de motor op snugelid 3 inschakelt als de omgevingstemperatuur, in de buurt van de display, te hoog is.

De alarmtoestand worden op de display weergegeven met een knipperende t.

Deze toestand blijft voortbestaan totdat de temperatuur onder de alarmgrens daalt.

Om deze modus te verlaten druk op eén van de volgende toetsen "2", "3" of "4".

Elke 30 seconden wordt door de sensor de

omgevingstemperatuur in de buurt van de display gecontroleerd.

Display weergave

Weergave	Status
1	Snelheid 1
2	Snelheid 2
3	Snelheid 3
4	Snelheid 4 (intensieve zuigkracht)
5	Onderhoud Vetfilter
6	Onderhoud Koolstofffilter
7	Onderhoud Vetfilter en Koolstofffilter
8	Temperatuur alarm

Onderhoud

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Vetfilter

afb. 14-32

Vangt vetdeeltjes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) met neutrale renigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Trek aan de verende hendel om het vetfilter te verwijden.

Koolstoffilter (alleen voor filterend apparaat) afb. 31

Absorbeert ongewenste kookgeurtjes. Het koolstofffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze moodzaak aangeeft) in warm water met een hiervoor geschikt wasmiddel, of in de vaatwasser op 65^ (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine). Verwijder het achtergebleven water zonder het filter te beschaden, daarna het matje uit de plastic frame verwijdersen en om deze goed te drogen het matje voor 10 minutes in de oven leggen op 100^ . Vervang het matje minimaal om de 3aar of indien het beschadigd is.

Verwijder het filterhouser frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90^ te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op+zijn plaat (j).

Er kan een traditioneel, Niet wasbaar en Niet herbruikbaar, koolstofffilter worden gezruikt; dit moet om de 3 a 4 maanden worden verrangen.

Structuur en matje van het koolstofffilter zijn aan elkaar bevestigd.daarom moet, de eventuele met de wasemkap meegeleverde structuur Niet worden gebruikt.

Voer hem in zijn zitting enzet hem met de speciale sluitingen vast.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verranging contact op met de technische dienst.
